Как сделать трансформатор: подробная схема сборки своими руками повышающего и понижающего трансформаторного блока для работы

При всем широчайшем выборе фабричных электротехнических устройств отнюдь не всегда удается подыскать устраивающий по всем параметрам преобразующий аппарат, позволяющий решать четко определенные проблемы.

Вот почему домашние мастера нередко пробуют сделать трансформатор своими руками и тем самым наделить данный прибор четко заданными характеристиками.

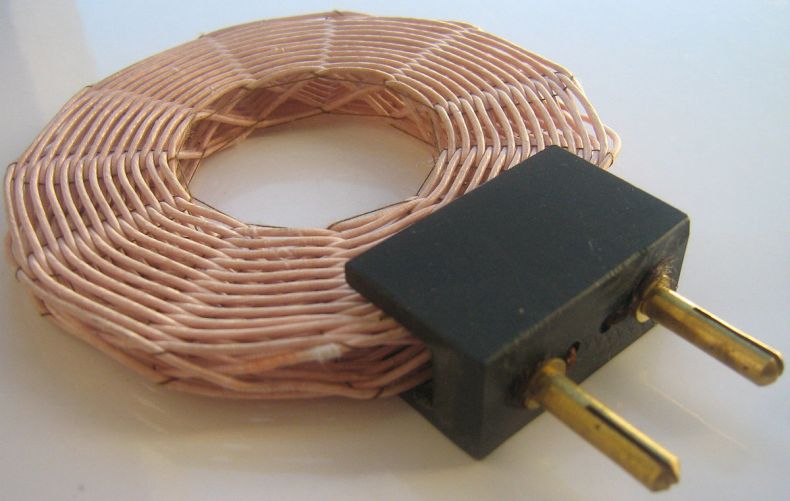

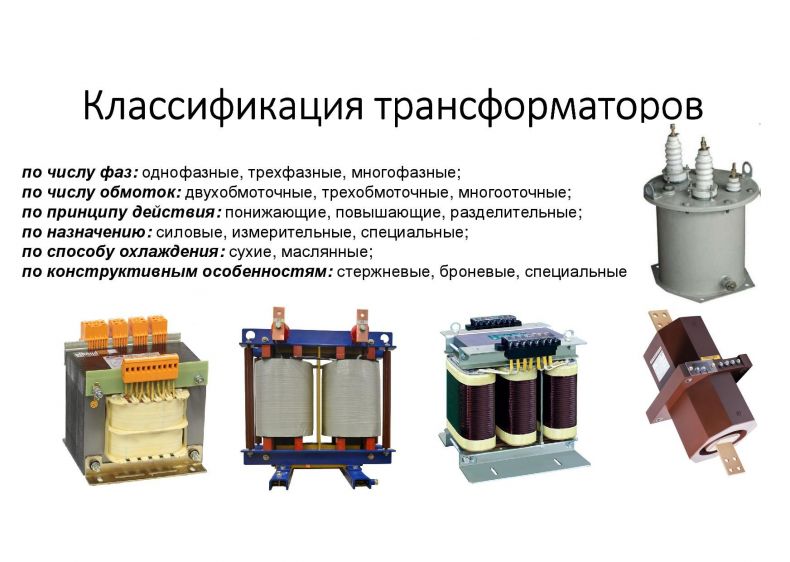

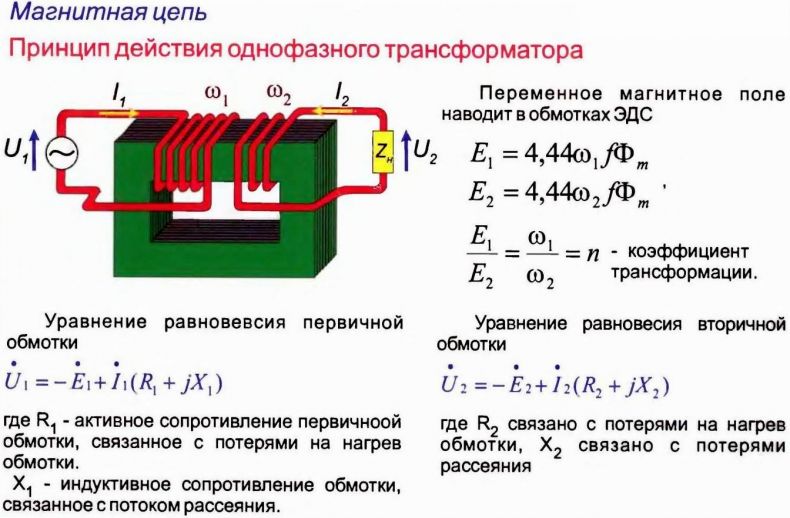

Классификация по схеме и назначению

Существующие конструкции данного рода делятся на две главных подгруппы:

  • Повышающие;
  • Понижающие.

Исходя из целевого назначения, устройства и участка размещения преобразователи также делятся на следующие классы:

  • Силовые;
  • Измерительные;
  • Импульсные;
  • Сварочные.

Возможность собрать любой трансформатор дома

Почти все названные выше установки можно изготовить практически на коленке в домашней обстановке. При этом самым легким путем является перемотка на базе фабричного варианта, поскольку в нем уже имеются нужные компоненты.

Важно, чтобы первичная обмотка соответствовала параметрам входного напряжения и мощности.

Однако задача заметно усложнится, если придется осуществлять перемотку обеих обмоток. Такое случается, когда первичная и вторичная обмотки пробиваются или повреждаются по причине физического ударного воздействия.

Элементы будущего трансформатора

Решившему собрать трансформатор собственными силами понадобятся перечисленные ниже компоненты, инструменты, приспособления.

  1. Магнитопровод для трансляции магнитного потока. Есть смысл воспользоваться взятым из бывшего в употреблении аппарата.
  2. Провод подходящей ширины, облаченный в лаковую, полимерную или стеклотканевую изоляцию.
  3. Каркас, который послужит базой для обмоток и зафиксирует ширину агрегата. Каркас обычно берут из старого аналога или делают собственноручно. Сырьем для изготовления является электротехнический картон.
  4. Изоляционный материал, позволяющий отделить токопроводящие компоненты как один от другого, так и от некоторых зон аппарата. При собственноручной сборке в качестве изоляции вполне подойдет любая подручная ткань, диэлектрические свойства которой соответствуют сетевому напряжению.
  5. Намоточный станок, облегчающий сборку и создающий натяжение постоянной силы. Его можно соорудить из ручной дрели. Необходимо проследить за тем, чтобы самодельный станок не имел сильного люфта.
  6. Молотки деревянные и железные.
  7. Паяльник.
  8. Несколько ножниц и ножей разных размеров.
  9. Плоскогубцы, кусачки, напильники, тиски.

Сечение кабеля в повышающем трансформаторе

Специфическая черта повышающего трансформатора — это увеличенный диаметр кабеля в первичной обмотке по сравнению со вторичной.

Хорошей иллюстрацией данной особенности является всякий аппарат, предназначенный для повышения напряжения с 220 Вольт до четырехсот и более. Степень изоляции прибора устанавливается по характеристикам вторичной обмотки.

Важно иметь в виду, что кабель большого сечения не удастся намотать на кустарном приспособлении, поскольку оно не позволит создать необходимое усилие. Как только начальные витки начнут сдвигаться на катушке или образовывать зазор с каркасом, так сразу нужно будет перейти к намотке вручную.

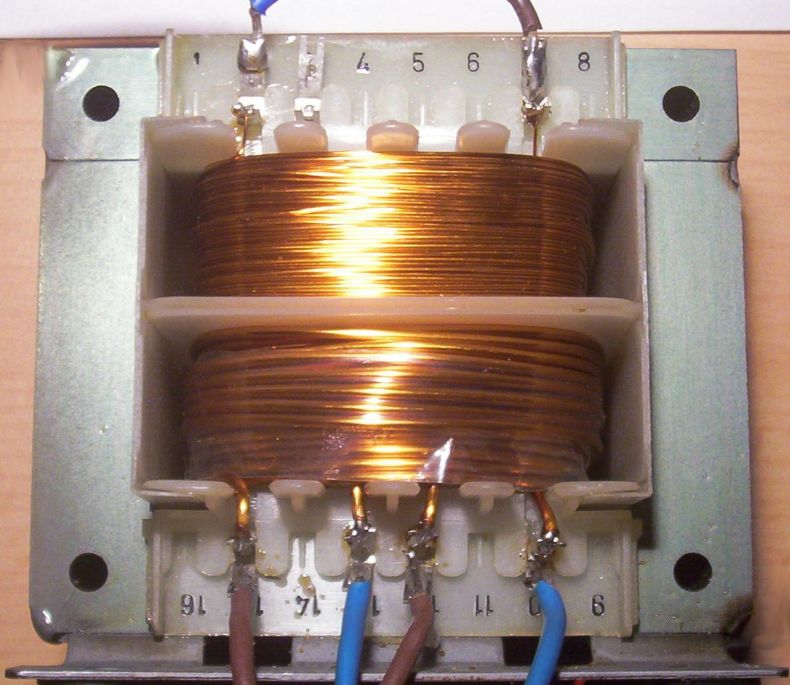

Изготовление повышающего трансформатора

Для его сборки необходимо следовать приведенной ниже схеме.

  1. Собирается основа из диэлектрика, например, картона или гетинакса. В ряде случаев базу можно изготовить по готовым эскизам. Картонные фрагменты соединяются прочным бумажным клеем.
  2. В катушечной щеке сверлятся пазы под выводы в электросеть и к нагрузке. В пазы продеваются контактные кабели.
  3. Укладывается первый слой изоляционного материала под первичную обмотку.
  4. Наматывается первичная обмотка. Вплоть до определенного диаметра это можно будет сделать на станке. После наматывания каждых пяти витков следует удостоверяться в том, что они жестко зафиксированы и прилегают плотно.
  5. При обнаружении больших щелей следует сжимать витки деревянными щипцами или подбивать их молотком через прокладку.
  6. Считается число витков, которое должно совпадать с расчетным. Выводы вставляются в пазы. На первичную обмотку наматывается изоляция.
  7. Далее наматывается вторичная обмотка. Поскольку кабель в данном случае будет тоньше, операцию можно выполнить с применением станка.
  8. Следует постоянно проверять плотность укладки витков и их закрепления. Качество фиксации проверяется тестом на прогиб и деформацию, для этого достаточно нажать на витки пальцами.
  9. В том случае, если все кольца кабеля не умещаются в один уровень, их укладывают слоями. При таком решении необходимо следить за тем, чтобы в каждом слое было одинаковое число витков. Между слоями укладывается диэлектрик. В качестве такового желательно использовать текстильные ленты, скотч, изоленту или бумагу и прочие тонкие материалы, не увеличивающие размер катушки.
  10. Контакты вторичной обмотки выводятся на щечку основы.
  11. Магнитопровод размещается в окне основы, сердечник собирается поочередно с каждого бока, что позволит предотвратить чрезмерные потери. Далее сердечник раздвигается для уплотнения крепления.
  12. Крупные трансформаторные агрегаты ради большей безопасности обрабатываются парафином. Эта операция позволяет существенно повысить защищенность аппаратуры и человека.

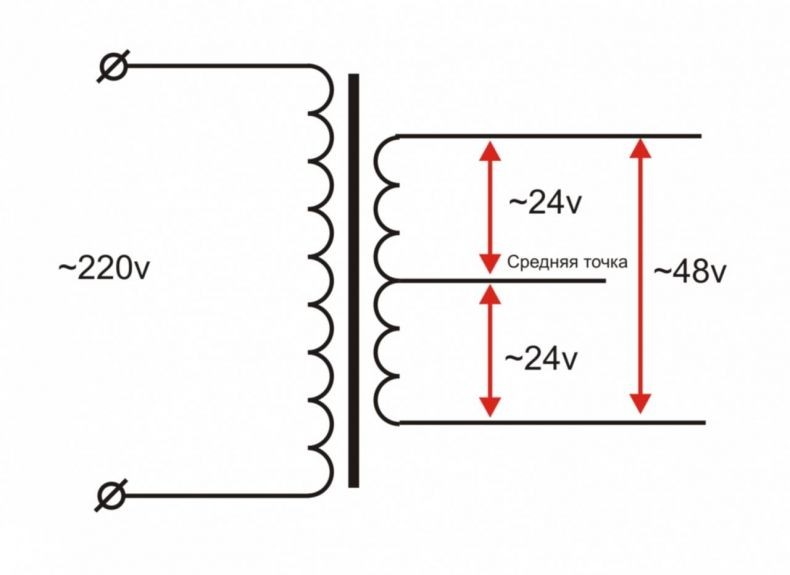

Изготовление трансформатора понижающего типа

Трансформатор понижающего типа отличается наличием большего числа витков на первичной обмотке. В домашних условиях такие конструкции востребованы в

  • Блоках питания;
  • Сварочных установках;
  • Некоторых приборах.

Специфика сварочного оборудования

По той причине, что сборка сварочного трансформатора существенно упростит работу над благоустройством дачи, есть смысл рассмотреть именно этот вариант. Во многом последовательность сборочных операций совпадает с изложенной выше.

Правда есть и важное отличие. Данный агрегат нуждается в кабеле с большим сечением для вторичной обмотки. Дело в том, что ток для сварки может измеряться сотнями ампер.

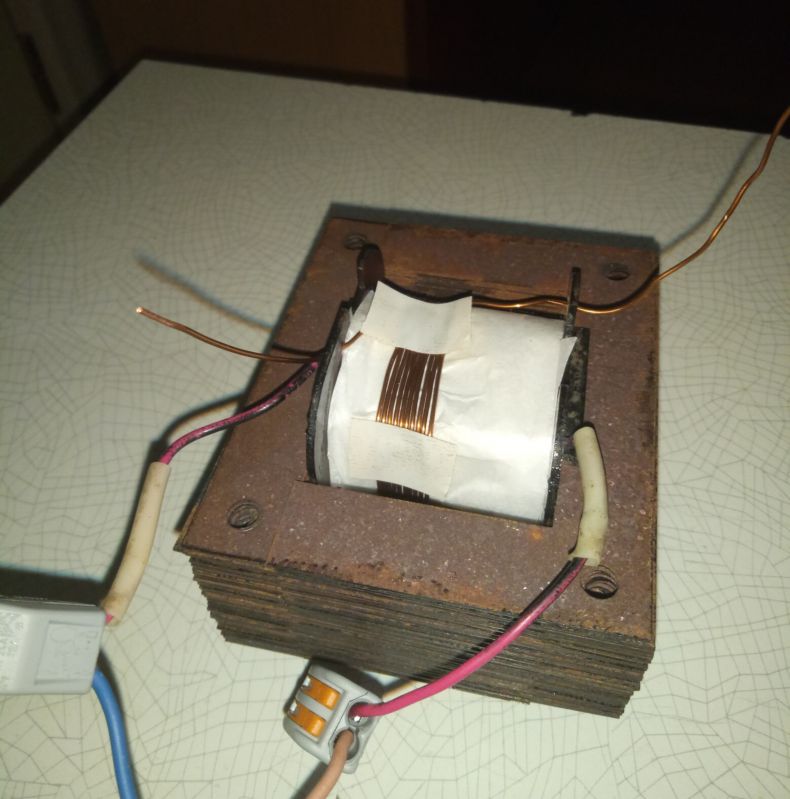

Пошаговая схема сборки

  1. Берется готовая или изготавливается из картона катушечная база.
  2. На каркас наматывается диэлектрическая лента.
  3. Далее наматывается первичная обмотка, монтируется изоляция ярусов.
  4. Изолируется первичная обмотка и наматывается вторичная. По той причине, что значительный диаметр кабеля затруднит эту операцию, необходимо вооружиться отверткой, молотком и прочими вспомогательными приспособлениями.
  5. Закрепляются выводы каждой катушки.
  6. Монтируются пластины сердечника.

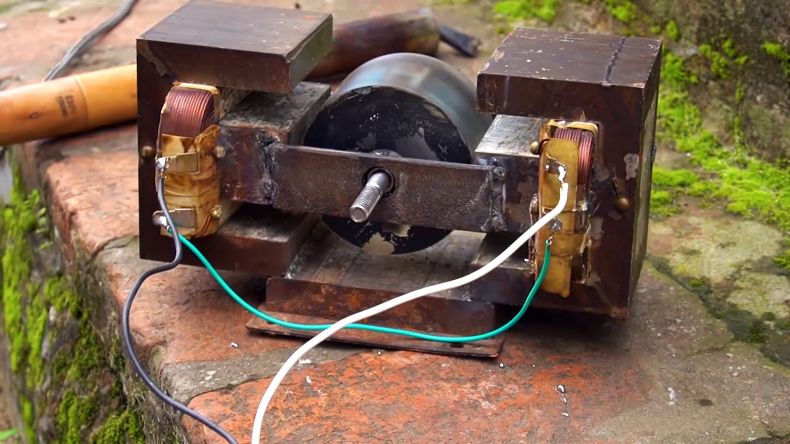

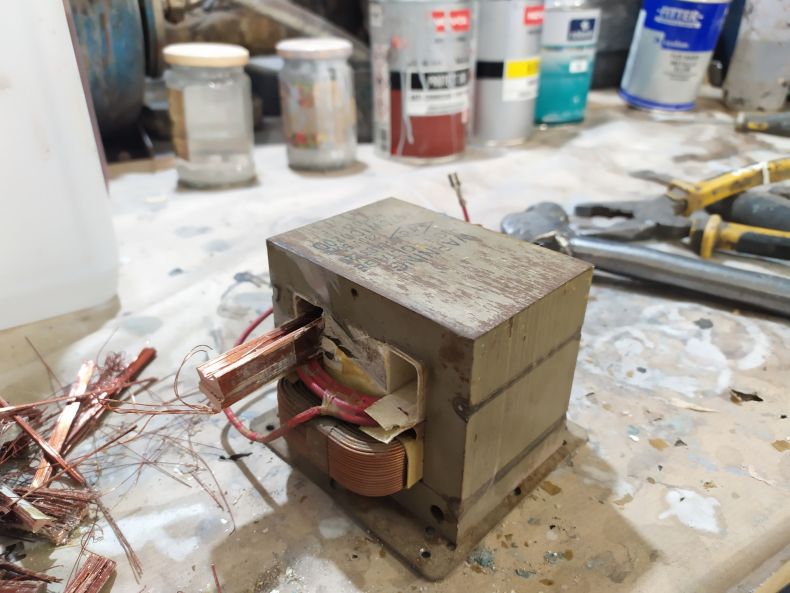

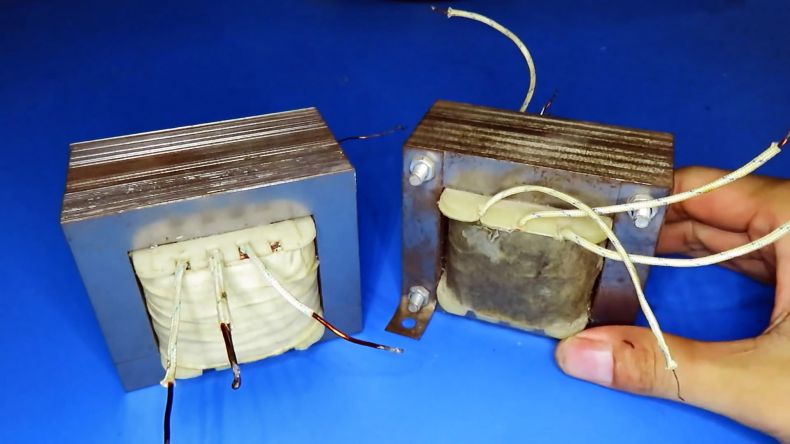

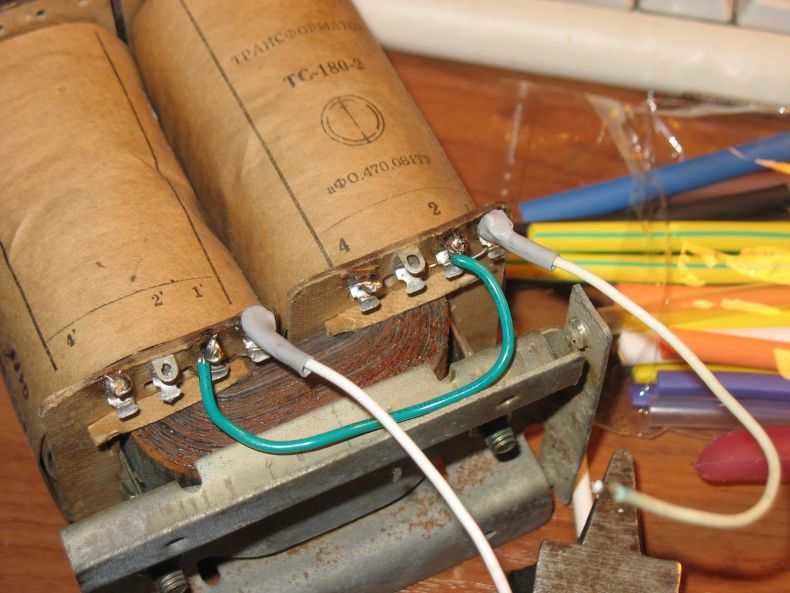

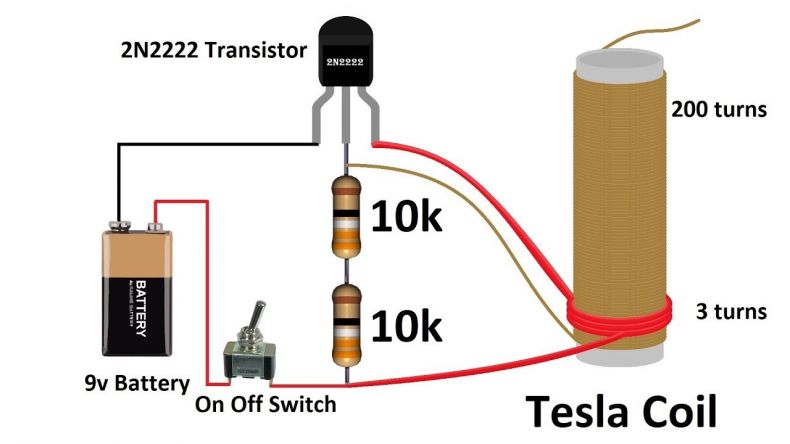

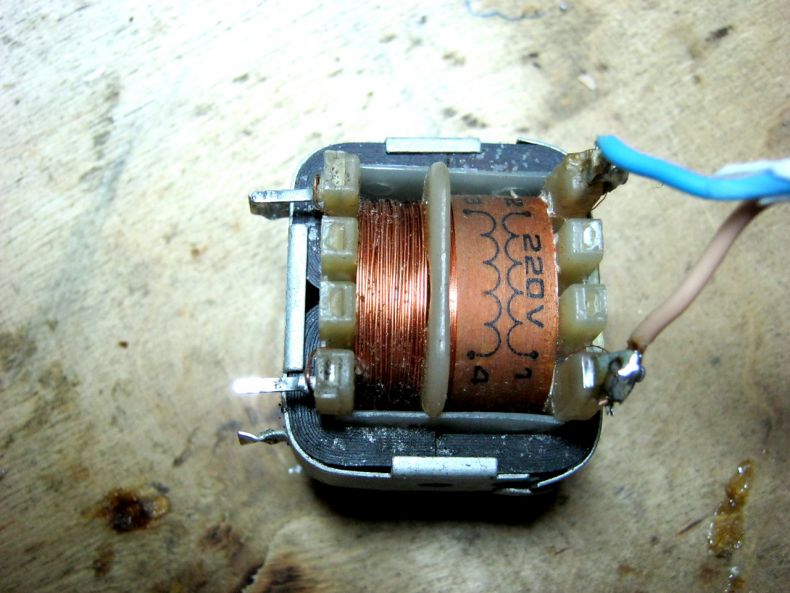

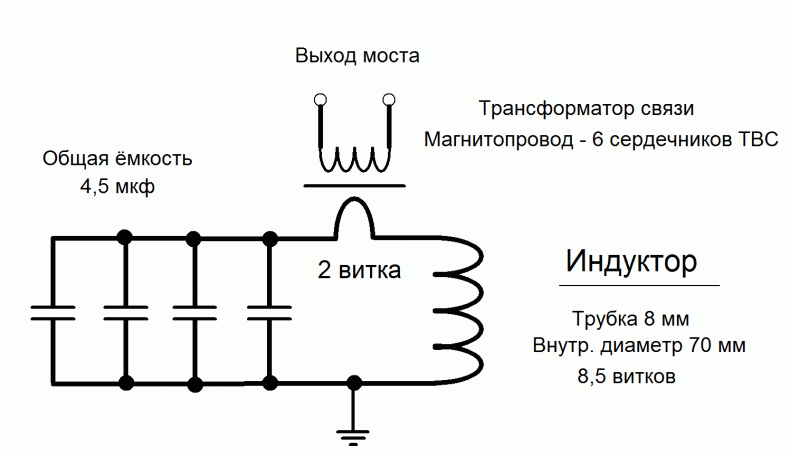

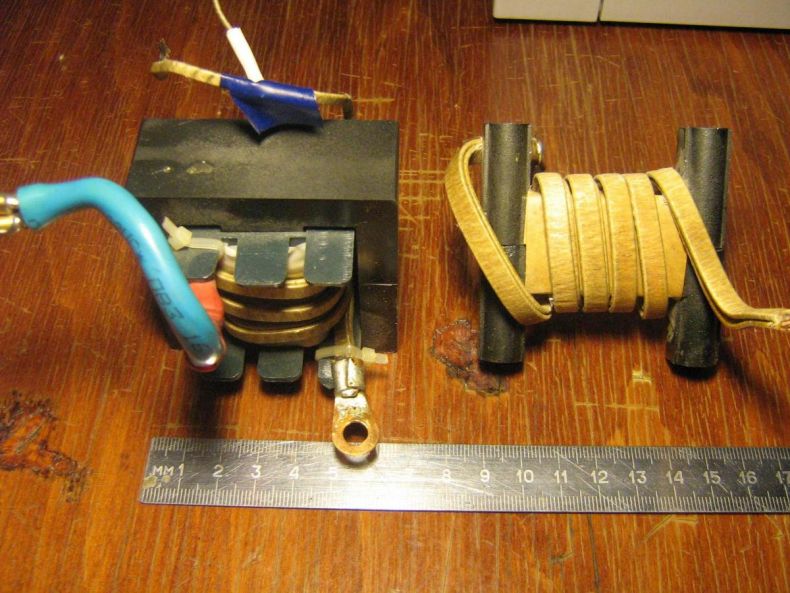

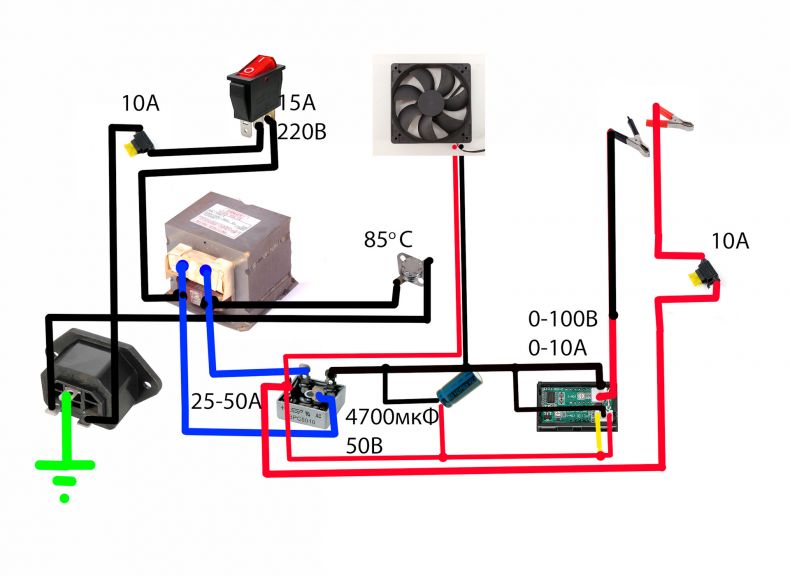

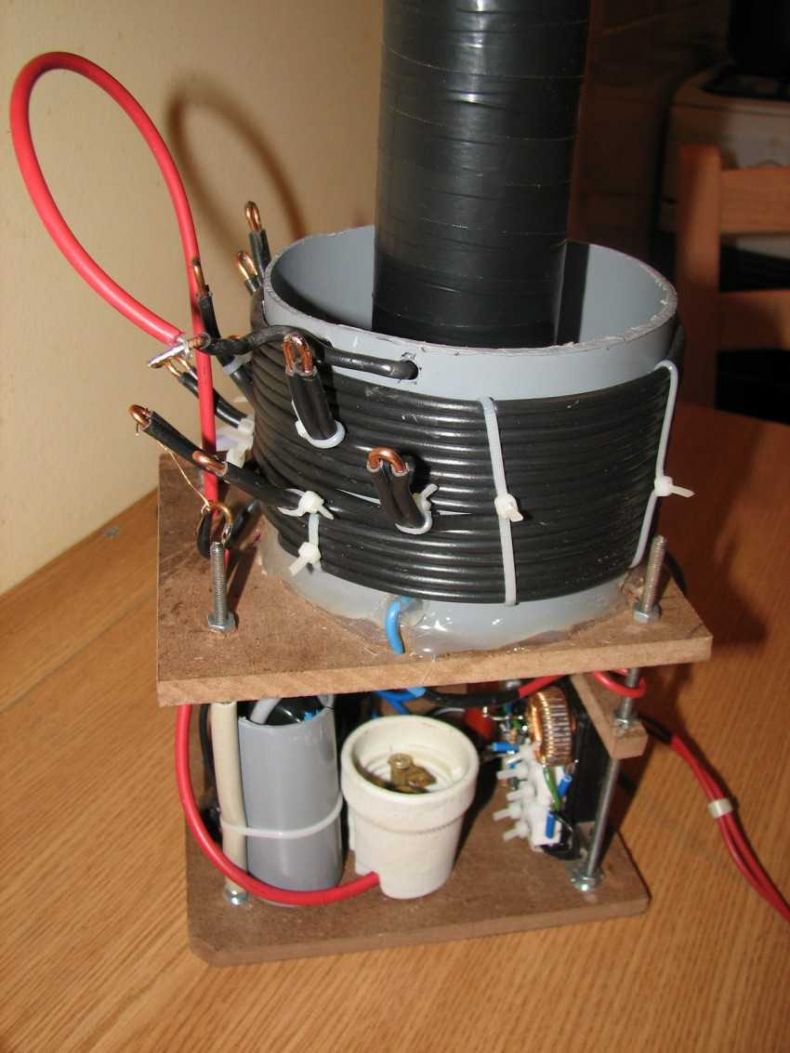

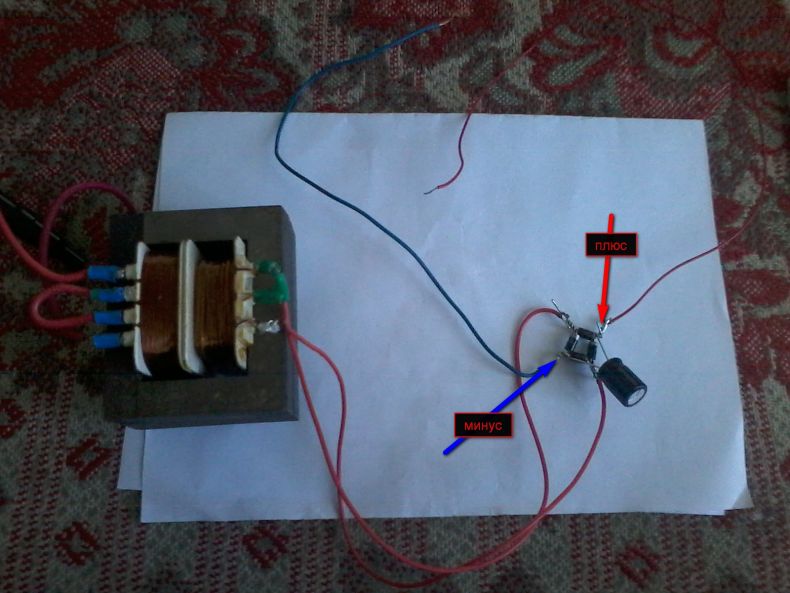

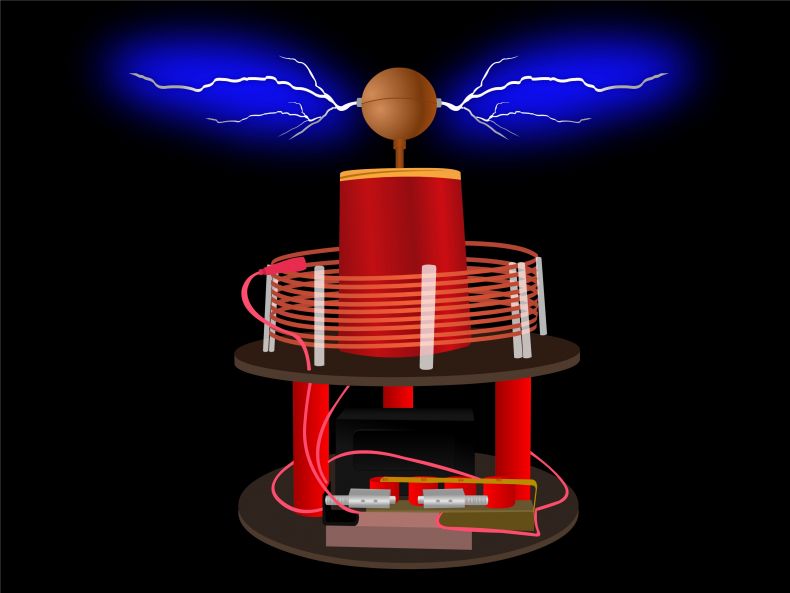

Фото как сделать трансформатор
