Какие бывают DIN-рейки: особенности установки модульной розетки и автоматического выключателя с ДИН-рейкой своими руками

Эксперты рекомендуют покупать электрический шкаф без комплектующих. Отталкиваясь от сложившихся условий по месту, потребные схемы электрического питания в дом можно приобрести дополнительно. Один из надлежащих установочных компонентов – din рейка. В дальнейшем повествовании будет рассказано о предписаниях по подбору этого компонента.

Что такое DIN-рейка?

Согласно ГОСТу России Р МЭК 60715 за 2003 г, вещь коротко называется рейкой по монтажу. Главное предназначение – закрепить блоки КИП в новом оборудовании управления, распределения.

Нужная вещь при сборе электрического щита независимо от схемы и исполняемого функционала. Применение din реек делает проще установку аппаратуры, предоставляет удобное распределение узлов, образует безопасность и компактность.

Ещё одно достоинство приспособления: при сборе электрического шкафа можно систематизировать компоненты схемы. Дин рейка для крепежа автоматов и других модульных аппаратов обладает по краям выступами, они удерживают аппаратуру, что на неё установлена.

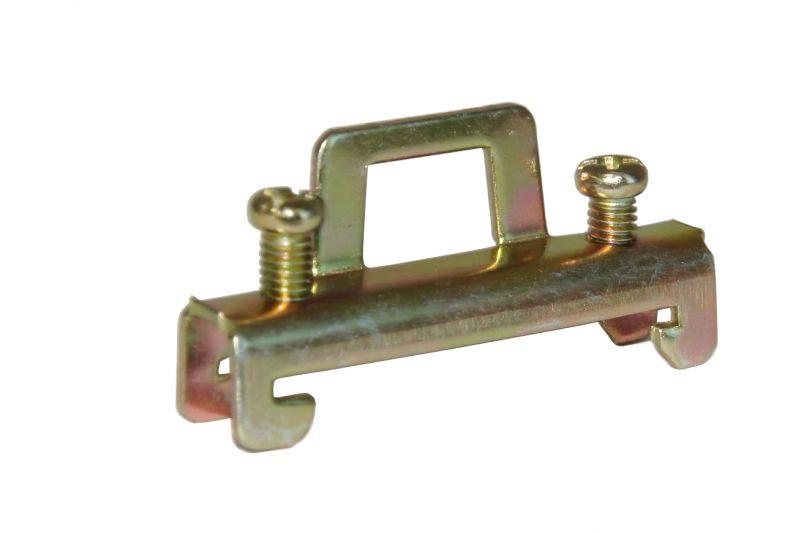

Аппарат в состоянии перемещаться вдоль рейки. Когда возникает потребность в ограничении передвижения аппаратов, тогда на рейку ставятся стопоры, не позволяющие ей двигаться. Они помещаются по бокам.

Типы DIN-рейки

Ассортимент монтируемых планочек большой, из-за чего и классифицировать трудно. Можно упомянуть главные различия изделий, они позволят предпринять правильный выбор.

Параметры:

  • удлинение – укороченные и удлинённые рейки. В реализации есть варианты 7,5-200 см. На отдельных плашках, производящей компанией сделаны пунктирные надрезы под прямым углом: хватает отломить по габариту без привлечения пилы или другого инструментария, и произвести установку аппаратов на монтажную рейку;
  • утолщение. Избирается отталкиваясь от массы и своеобразия монтируемых блоков;
  • ширина;
  • вышина.

Сырье изготовления: алюминиевые, стальные оцинковка, медные.

Планки:

  • Ω рейки вида TH, представлены 3 типа – 15, 35, 75 – ширина. Разносторонний предмет, его используют для размещения в ящики любого приспособления электротехники;
  • C. Наиболее популярные. Загнутые края позволяют прочно устроить навесные аппараты;
  • G.рейка на рынке России в наличии нечасто. Главное предназначение – в креплении модулей стандарта Европы.

Различия видов. Планка производится с производством перфорации и целостной. Присутствие монтажных дырок. Оптимально выбирать без них – нетрудно просверлить в необходимой делянке.

Как выбрать DIN-рейку

  1. Производящую компанию. Специалисты советуют присмотреться к ABB, IEK, ДКС. Эти реечные изделия для монтажа отлично применяются. В них отлично совмещаются возможности, качество, а также цена.
  2. Профили. Вид омега необходим для разных устройств, встраиваемых в эл., щиты. Когда проводится сборка схемы – проблем не появится.
  3. Удлинённость. По числу укладываемых модулей по их размерам. Подсчитывается для каждого случая с учётом размеров ЭШ.
  4. Нагрузка. Стальные планки не содержат границ в установке. Для умягчённого металла как алюминий – рейки распознаются по плотности.
  • 1 мм – для крепежа одинарного устройства (приспособление отрезается по протяжённости).
  • 1,1 мм – для 2-3 блока без больших расцепителей.
  • 1,4-1,5 мм – планки для разных сфер – находят реализацию в монтаже переключающих устройств значительной мощи: рубильники, автоматов ввода, УЗО, пусковых магнитных.

Те шкафы с электрикой, что выпускаются собранными по заказу или для типичных схем. Оборудуя снабжение электрикой объекта, хорошо закупать пустой электрический короб, а входящие в комплект узлы по отдельности, отталкиваясь от местных потребностей.

Монтаж рейки производится по краям. Нужно не допускать провисания, габариты должны в точности подходить к делянке установки. По потребности можно использовать специализированные держатели.

Определение DIN-рейки

Планка din, согласно российскому Госту, рейка монтажная – планка из металла для прикрепления навешиваемого оборудования в шкафах по электрике.

Такой компонент делает попроще укомплектование щита распределительного, всё устраивается плотнее, легче закрепить модули. Электромонтёру не понадобится высверливать, применять винты и болты. Скорость собирания схемы увеличивается во много раз.

Выражение DIN в расшифровке на русский переводится, как немецкий институт стандартизации. Предметы различаются габаритами, сырьём, прочими свойствами. Подбираются те модели, что подходят к параметрам встраиваемых на них приборов.

Простецкое приспособление – клеммник по типу плашки, где гнёзда с винтами. Устройство электротехники являет собой разбирающуюся колоду со структурной оболочкой из материала не поддающегося горению и зажимающим приспособлением. Варианты клеммников для реечек din: проходного типа – имеют зажимы на пружинках или винтах. С размыкателем и заземлением.

Клеммник на din рейку

Изделия винтом считаются применимыми в разных направлениях. Подходят для крепежа одножильных и многожильных, забитыми в наконечники проводов. Когда решено самостоятельно установить электрические устройства, такая модель клеммника станет лучшей

Электрические цепи – силовая, управляющая, контроль

Линии бывают с разной нагрузкой. Надлежащие свойства – по пороговому значению, представлены на клеммной оболочке: Up, Imax. Клеммник для заземления и тот, что проводит ток – они разные меж собой.

Рабочая температура

Отталкиваясь от сырья изготовления колодки. Нужно посмотреть в сопровождающих документах.

Число зажимов и ярусов

Применение многорядного клеммника позволяет к одному изделию соединить 2 линии, к примеру, фазу с нолём. Минусом является то, что большая вышина колодки делает труднее установку в малоразмерном электрическом шкафу. В этом случае может не затворяться дверка.

Типовые размеры клемм

Отталкиваясь от сечений подсоединяемых проводов или кабелей. Клеммники блоковые – разносторонние, позволяют взаимодействовать с жилами разной площади.

Добавочные функции

К прибавочным элементам можно соотнести:

  • защищающие. Для охраны слаботочных цепей – хорошо прикупить вариант с вмонтированным предохранителем либо диодом;
  • размыкатель отсекает цепи без выключения проводника. Удобен на ремонтных работах, реконструкции схемы электрических проводов;
  • удобное маркирование. Нужно чтоб на оболочке были оставлены места для начертания спец символов, представляющих электрические цепи и номера проводников;
  • воронка, что около посадочного гнезда. Делает более лёгким протягивание проводника в приспособление зажима, делает скорее установку схемы;
  • дизайн – когда в ход идут клеммники различных тонов – удобно различать линии по предназначению: линии контроля, силового типа и прочие;
  • усовершенствованный корпус. Шины, фланцы, рычаги – позволяют удобнее выполнить электромонтажную установку.

Добавочно можно прикупить изоляцию на клеммник, что выполняет роль крышки с боку. Станет защищать зажимы, а также контакты последнего ряда изделия от внешних воздействий, а хозяина от удара током при нечаянном касании руками.

Делая выбор клеммников для din реек, рекомендуется отдавать предпочтение продукции известной производящей компании. Такие компоненты более надёжны и безопасны, что касается возгораний и получения травмы током.

Фото всех видов DIN-рейки
