Монтаж проводки в доме своими руками: пошаговое описание схемы разводки и монтажа электрики в частном доме (фото + инструкция)

При строительстве дома или проведении капитального ремонта неизбежно приходится столкнуться с заменой электрической проводки. Далеко не все владельцы частных владений обращаются за помощью к специалистам, предпочитая монтаж проводки в доме своими руками.

Умение подключить электрокабель нужно при монтаже греющего кабеля снаружи дома. Поддерживать температуру положительной важно не только в доме, но и на крыше и внутри труб. О том как выбрать и соединить греющий кабель с электросетью, мы собрали дополнительный материал.

Однако, от качества выполнения данной манипуляции будет зависеть не только исправная работа всех бытовых приборов, но и безопасность жильцов дома. Поэтому, обустройству электрических сетей и защите кабелей в доме следует уделить максимальное внимание.

Подготовка проекта электропроводки

Каждый дом или дача уникальны по своему устройству, и начальный этап организации проводки заключается в подготовке проекта.

Для этого существует определенная последовательность действий, как правильно провести проводку:

1. Для начала следует сделать копию плана дома.
2. На подготовленной копии отмечают точки расположения розеток, осветительных приборов. Для каждой группы точек необходимо будет провести отдельную линию сетей.
3. Также на плане отображают точки размещения наиболее мощных бытовых приборов, например, стиральной машинки, посудомоечной машины, бойлеров для нагрева воды. Данный шаг обязательно включается в план действий, так как к каждому из этих приборов подводят отдельную линию.
4. Для проведения кабелей важно указать расположение розеток. Нормированная высота от пола составляет 30 см.

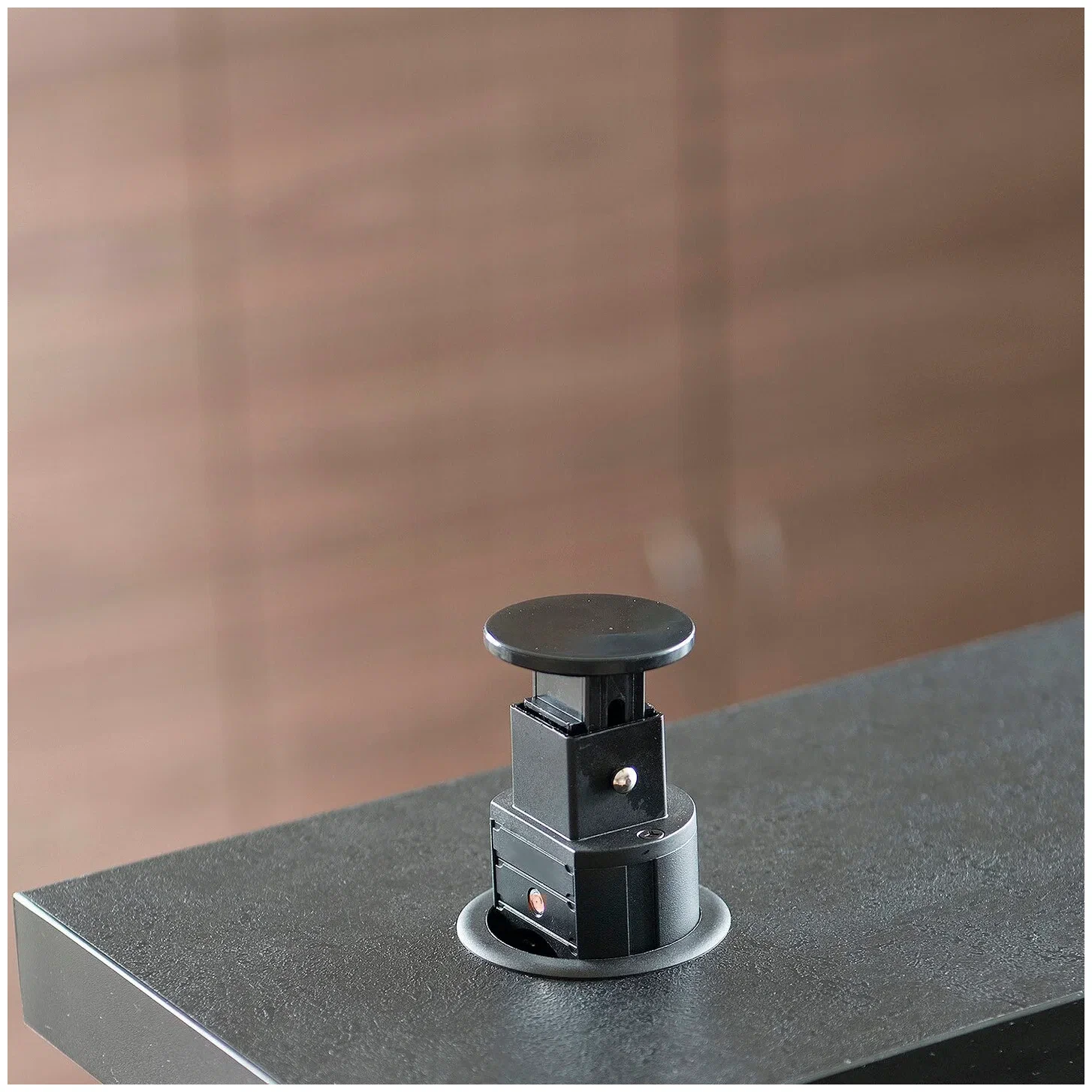

5. В местах скопления бытовой техники (кухня, гостиная, рабочий кабинет) следует заранее запланировать несколько розеток.
6. Отмечают на плане расположение выключателей. Для длинных помещений, например, коридор прихожей, обязательно планируют установку проходных выключателей.
7. Далее на проектном листе отображают направление трасс электрической проводки. В жилом помещении существует только два направления: вертикальная и горизонтальная трасса. От всех розеток и выключателей линии направляются строго вверх до крайней точки, где далее проходят по горизонтальной планке до распределительных коробок.
8. Если в доме будет устанавливаться подвесной или натяжной потолок, распределительные коробки и щитки сразу монтируют под потолочное покрытие.

Во время обустройства электрической проводки в доме специалисты рекомендуют фотографировать все этапы работы, чтобы в дальнейшем иметь доступ ко всем участкам и линиям.

Расчет суммарной мощности приборов

Следующий обязательный шаг для мастера заключается в проведении оценки суммарной мощности всех приборов в доме. Данная необходимость связана с предупреждением избыточной нагрузки на проводку.

Предварительный расчет мощности техники можно произвести путем использования специальных таблиц, или же при изучении технического паспорта каждого прибора.

Схемы подведения электричества к дому

Данный параметр напрямую зависит от расстояния до ближайшей линии электропередач. Существуют следующие возможные варианты:

• При расстоянии между домом и ЛЭП менее 25 метров допустимо провести прямой воздушный кабель до корпуса жилого строения. Обязательно производят заземление, а кабель вводят в дом в металлической трубе (обязательно с заземлением). Высота подводимого кабеля должна составлять 2 и более метров от земли.
• При удаленности ЛЭП от жилого строения на расстояние более 25 метров используют промежуточную опор. На этой опоре размещают щиток учета электроэнергии, выводят контур заземления. Дальнейшая тактика, как вести кабель в дом, зависит от предпочтений владельца (по воздуху или по земле). При первом варианте высота расположения кабеля должна составлять 2,75 метра.

При подземном вводе в здание заранее следует позаботиться о наличии технических отверстий и защитных труб. Нельзя вводить кабель в дом ниже уровня фундамента.

Монтаж проводки своими руками

После выбора схемы проводки в доме для монтажа своими руками можно приступать к следующему этапу. Для самостоятельного проведения электрической сети понадобится лестница, набор строительных маркеров, рулетка или лазерный уровень, перфоратор, прибор для нарезки штроба на стенах, шлифовальная машинка, молоток и зубило.

В процессе проведения работ могут понадобиться дополнительные инструменты.

Инструкция, как сделать проводку:

1. Разметку начинают после окончания черновой отделки стен и потолка. В первую очередь, отбивается уровень потолка и чистого пола. На расстоянии до 1 метра от напольного покрытия отмечаются точки расположения розеток и выключателей. Каждый отмечаемый уровень или точка обязательно подписывают с помощью маркера.
2. Согласно техническому плану отмечается точка размещения щитка.
3. От электрического щита ведут линии направления трасс. На стене отображают разметку под будущие штробы.
4. Обязательно отмечают направление вертикальных каналов от центральных трасс к розеткам и осветительным приборам.
5. Перед началом монтажных работ следует свериться с подготовленным проектом, чтобы исключить случайные ошибки.
6. Далее при помощи перфоратора и комплекта буров, приступают к сверлению и бурению каналов под будущую проводку. Вениками и щетками регулярно зачищают каналы от пыли и строительного мусора.
7. В подготовленную нишу устанавливают щиток. Со щита снимается дверца, убирают всю начинку, и лишь затем крепят корпус к стене. Для крепления можно использовать не только дюбеля, но и строительный гипс.
8. Прокладку проводов начинают от ближайшей к щитку точки. Учитывая каждый шаг ведут трассы по намеченным траекториям.
9. Если запланировано использование защитной гофры, следует предварительно прикрепить её к стене.

Периодические крепления кабеля к стенам лучше производить с помощью строительного гипса, а не хомутов.

Для этого намеченные участки смачивают водой, а затем разведенный алебастр наносится на насечку. Следом укладывают кабель, и слегка вдавливают его в гипс. По ходу прокладки кабелей устанавливают одиночные или групповые монтажные коробки.

Поиск старой проводки в доме

При необходимости полной или частичной замены проводки в доме необходимо её отыскать. Данный процесс может занять время, особенно, если дом приобретен у старых владельцев без плана расположения электрических кабелей.

Инструкция, как найти проводку своими руками:

1. Первый способ заключается в использовании индикаторной отвертки. «Кнопку» прибора прислоняют к стене, и наблюдают за сигналом от светодиода.
2. Наиболее часто на практике применяют электромагнитный детектор для обнаружения старой проводки. На корпусе прибора имеется две кнопки, каждая из которых свидетельствует о наличии или отсутствии линий электропередач.
3. Ещё один способ заключается в применении детектора с электромагнитным полем.

Универсальный прибор, позволяющий обнаружить не только участки скрытой проводки, но и другие материалы (дерево, металл, пластик), относится к профессиональным детекторам. Однако, существуют и упрощенные модели, которые можно приобрести по доступной стоимости.
