Привод для откатных ворот — сборка автоматических ворот своими руками! Принцип работы брелков и пультов с плавающим кодом

Каждый владелец частного дома заботится о безопасности своей территории. Необходимым элементом в защите являются ворота. Благодаря им жильё остаётся надёжно защищённым от несанкционированного доступа.

Современные модели ворот, в большинстве случаев, оснащены приводом, позволяющим открывать их автоматически. Модели с откатным механизмом подходят для большой территории.

Преимущество откатных ворот в их прочности, высоком сроке службы, а также простоте в эксплуатации. Для откатных ворот не требуется большого пространства, благодаря чему есть возможность парковаться близко к ограде.

Для правильной работы механизма требуется специальная рейка, но встречаются и самонесущие конструкции.

Особенности электроприводов

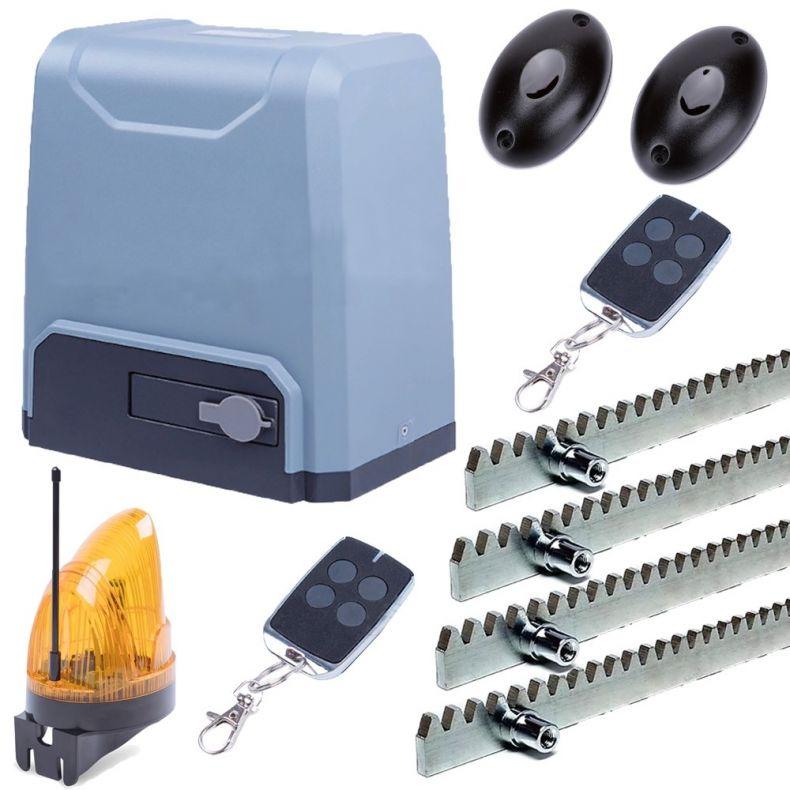

Комплект автоматики включает в себя следующие элементы:

1. Мотор.
2. Привод.
3. Цепочки.
4. Пульт ДУ.
5. Блок управления.

Система работает автоматически благодаря замыканию контактирующих элементов. Когда створки ворот достигают нужного положения, мотор завершает работу благодаря подаче сигнала, которая регулируется датчиком.

Закрытие ворот происходит после включения временного реле. Автоматическая откатная система подходит для любых видов раздвижных конструкций.

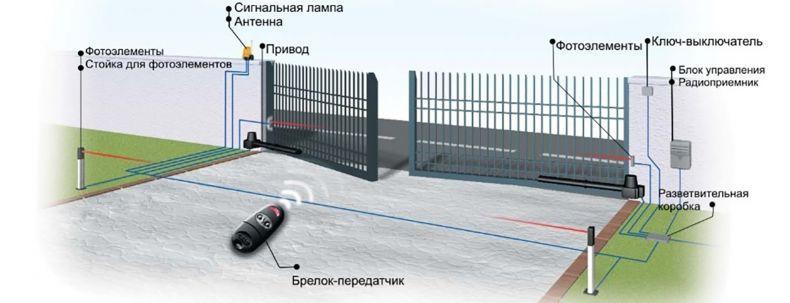

Иногда в систему управления включаются следующие дополнительные детали:

1. Фотоэлементы. Они необходимы для того, чтобы останавливать конструкцию, если при закрытии ворот обнаруживаются препятствия.
2. Светосигнальная вспышка. Подаёт сигнал по время работы конструкции.
3. Антенна. Благодаря ей увеличивается дальность работы сигнала.

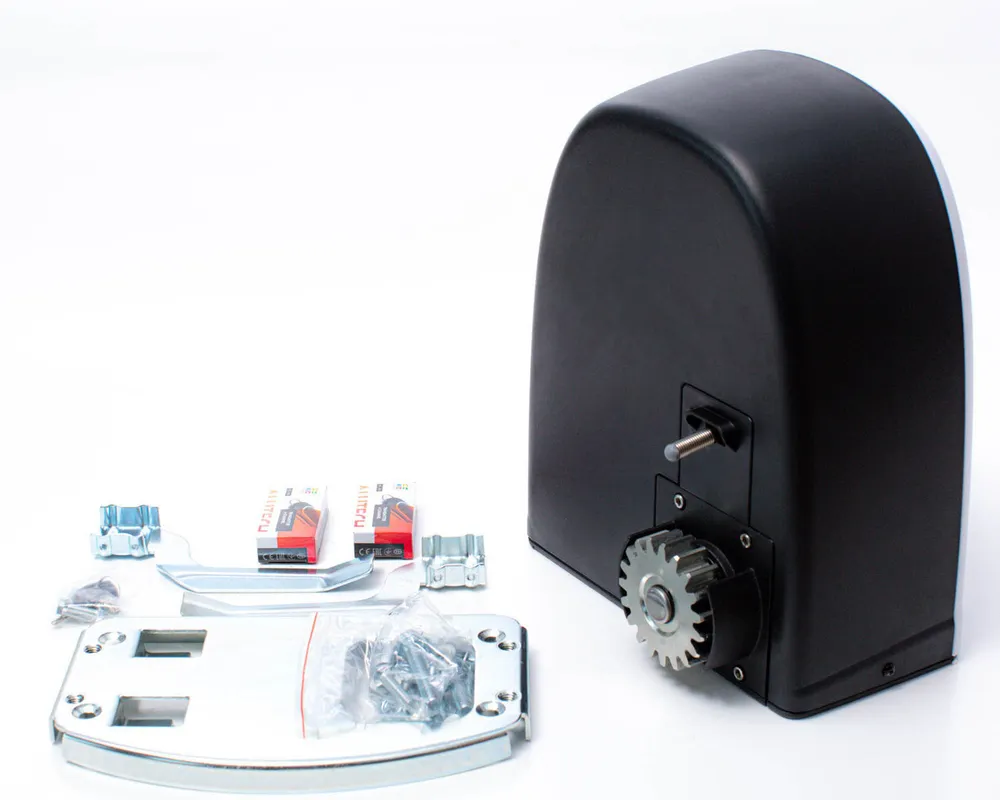

Самым важным элементом любой системы является мотор. Принцип действия системы заключается в следующем: благодаря движущимся шестерёнкам приводится в движение зубчатая рейка, задающая ход воротному полотну. Механизм ставится на фундамент или на постамент.

Критерии для выбора привода

Первым критерием является тяжесть полотна. По весу все конструкции можно условно разделить на три группы:

1. Если вес створки варьируется в пределах 200-500 кг, то можно использовать привод для облегчённой конструкции. Как правило, такая конструкция используется на загородных участках. Ширина проёма варьируется в пределах 3-5 м.
2. Если вес ворот составляет 500-1000 кг, то для корректной работы необходима система, способная работать с утяжелёнными створками. Обычно проём при этом составляет 6 м.
3. Если вес ворот составляет 1000-3000 кг, а проём 5-8 м, то для работы потребуется система, способная выдержать такую конструкцию. Чаще всего подобные системы используются в промышленном производстве.

Вторым критерием является частота использования. Пример, привод работает с интенсивностью 30%. Если цикл работы составляет 1 мин (ворота открываются на 30 сек и закрываются в течение 30 сек при проёме в 5 м), нужно понять, сколько циклов система воспроизводит в час.

• Для этого 60 умножается на 30%, равняется 18. Это говорит о том, что в час через ворота смогут проехать 18 автомобилей. Это подходящие параметры для конструкции, установленной в загородном доме.
• В случае, если системе требуется пропустить большее количество машин, её необходимо оснастить специальным механизмом, охлаждающим двигатель.
• Габариты противовесов. Данный показатель необходим для консольных откатных ворот, в целях уравновешивания створки. Размеры противовеса составляют примерно 40-50% от ширины проёма. В случае, если противовес имеет меньшие размеры, потребуется более мощный привод.

Для каждой конструкции подходит соответствующий привод, о чём должно быть указано в документации. Для того чтобы не ошибиться, желательно выбирать параметры с большим запасом мощности.

Особенно это актуально для холодных регионов: зимой полотно покрывается льдом и начинает весить значительно больше, значит для него потребуется привод с достаточно большой мощностью, иначе маломощный механизм при тяжёлом весе будет быстрее нагреваться и изнашиваться.

Страны производители

Большинство электроприводов производятся в Китае и Европе. Китайские системы имеют низкую стоимость и невысокий срок службы изделий. Но существуют и надёжные китайские бренды.

Лидером по производству качественной продукции является Европа. Пальму первенства делят между собой итальянские и немецкие производители.

Бренды электроприводов

На сегодняшний день существует несколько популярных брендов. Многие из них лидируют на рынке на протяжении нескольких лет. В основном это европейские производители, но есть и отечественные, ни в чём не уступающие зарубежным маркам.

Came

Итальянский бренд, который обрёл мировую популярность. Помимо электроприводов компания имеет научные и технические лаборатории и множество филиалов по всему миру.

Преимущество его продукции:

1. Беззвучная работа.
2. Стойкость к резким перепадам температур.
3. Влагоустойчивость.
4. Большой радиус действия пульта.

Недостатки: высокая цена.

Faac

Обладает 32 представительствами и имеет собственный научный центр. Это одна из старейших компаний, находящихся на рынке более 50 лет. Компания первая стала внедрять в свою продукцию программное обеспечение.

Преимущества устройств:

1. Высокий срок службы.
2. Большое количество филиалов по всему миру.

Недостатки:

1. Высокая цена.
2. Резиновые кнопки устройства часто ломаются.

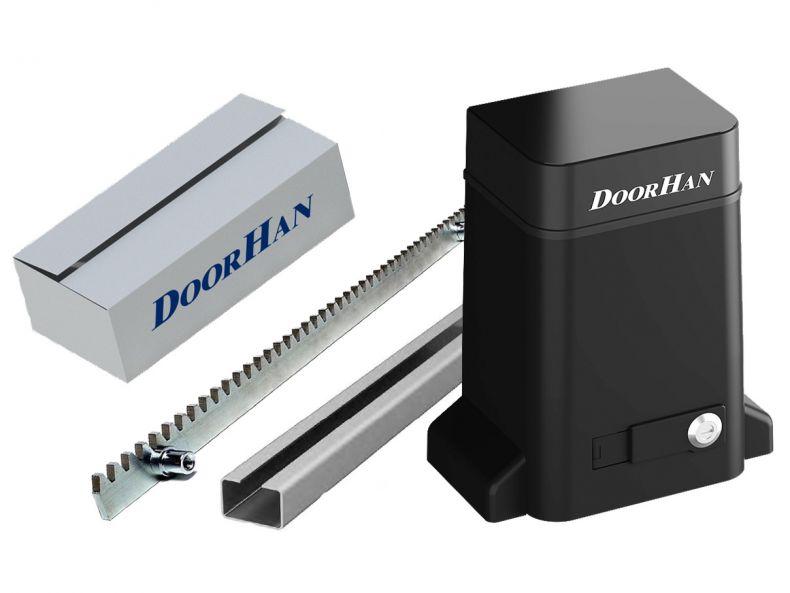

Doorhan

Отечественный бренд, появившийся на рынке в середине 90-х годов. Помимо откатных механизмов также выпускает различные виды ворот.

Преимущество продукции:

1. Работа устройств практически не издаёт шумов.
2. Высокий срок эксплуатации.
3. Стабильная работа при низких и высоких температурах.
4. Невысокая стоимость.

Недостатки устройств:

1. Детали покрыты цинком, поэтому подвержены коррозии.
2. Приводы имеют только чёрный цвет.

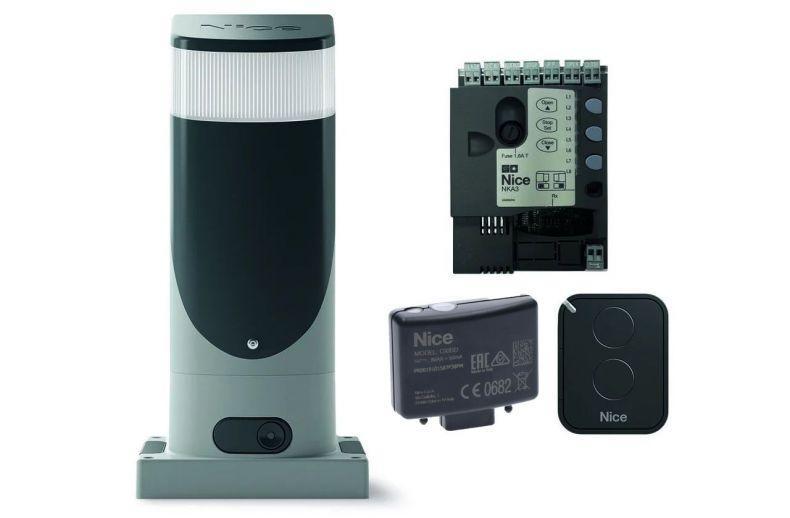

Nice

Знаменитая итальянская компания, работающая на рынке более 30 лет. Компания занимается производством электроприводов для легковесных откатных конструкций. Электроприводы для маловесных ворот стоят намного дешевле и хорошо справляются со своими функциями.

Достоинства:

1. Полная комплектация включает в себя два пульта.
2. Устройство включает в себя систему самодиагностики.

Недостатки:

1. Не выдерживает температуру ниже -20.
2. Механизм не предназначен для интенсивного использования.

Hörmann

Немецкий бренд, производящий не только электроприводы, но и сами ворота. Компания зарекомендовала себя на рынке как надёжный производитель. Помимо качества, изделия этого бренда имеют эстетичный внешний вид.

Достоинства:

1. Гарантийное обслуживание в течение 10 лет.
2. Беззвучная работа механизма.
3. Полная комплектация включает в себя два пульта.

Недостатки: высокая стоимость.

BFT

Итальянский бренд, который перед началом работы за рубежом изучил климатические условия и покупательную способность населения. Вся зарубежная продукция компании полностью адаптирована под местные условия.

Бренд выпускает качественную продукцию по приемлемой цене.

Достоинства:

1. Электропривод оснащён системой резервного питания.
2. Имеется подробная инструкция.
3. Быстрый монтаж.

Недостатки:

1. Пульт ДУ обладает внушительным размером.
2. Компания не производит электроприводы к роллетным воротам.

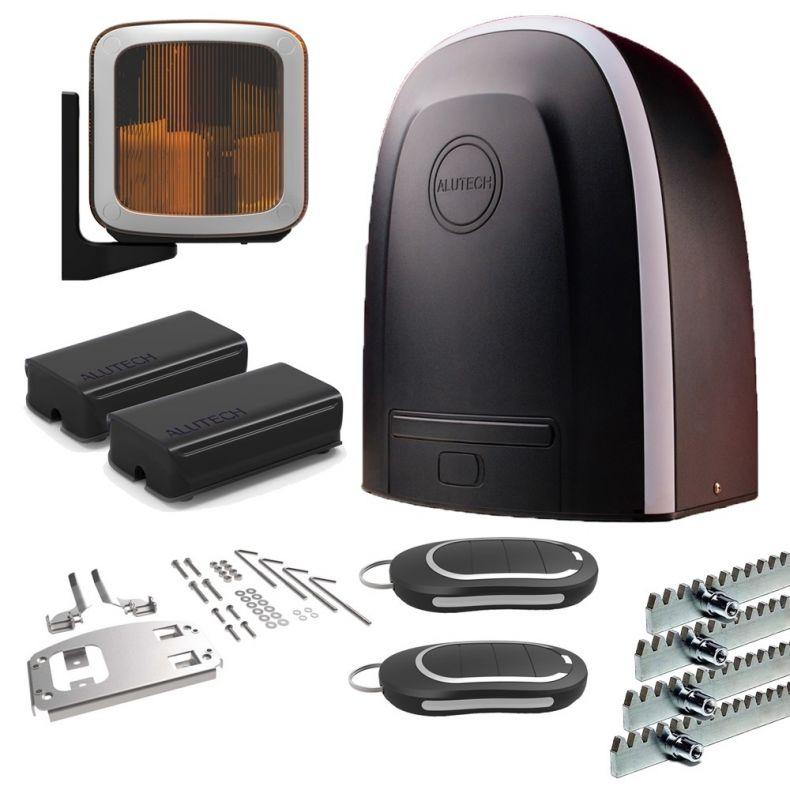

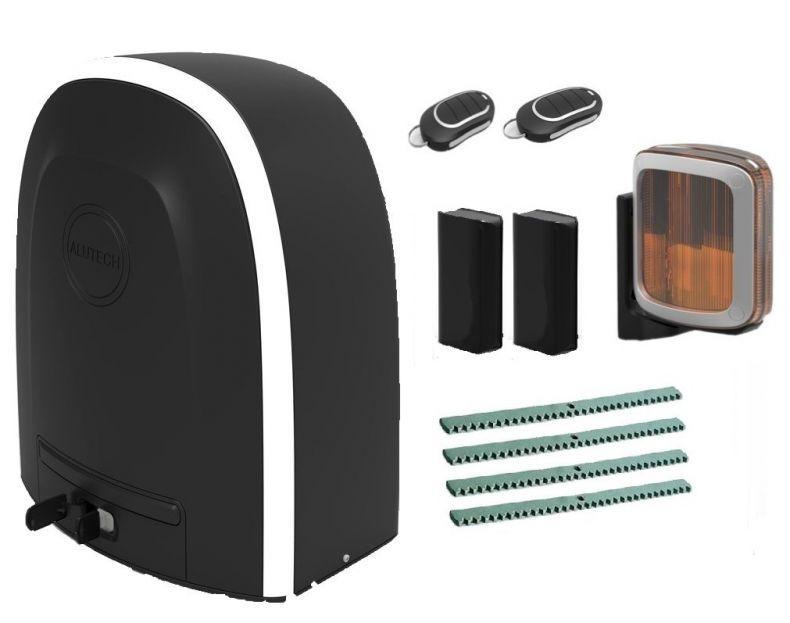

Alutech

Белорусская компания, производящая большое количество разнообразных ворот и электроприводов.

Преимущества:

1. Высокое качество.
2. Надёжность.
3. Невысокая стоимость.
4. Быстрая установка.
5. Простота в эксплуатации.

Недостатки: плохая переносимость низких температур.
