Схемы подключения электродвигателя — обзор основных способов и типовых схем подсоединения двигателя через пускатель

Рассматривая фото схем электродвигателя непосвященному человеку сложно понять, как это будет выглядеть в виде клемм, проводов, взаимодействия сети с электродвигателем.

На практике все не так страшно и разобраться со схемой сможет каждый.

Принцип работы электродвигателя

Вместе с батареями электродвигатель образует систему, преобразующую электрическую энергию в механическую для движения. Можно с уверенностью сказать, что он представляет собой сердце автомобиля или электромобиля, технического оборудования самого разного плана.

В его конструкции присутствуют статор, ротор (может быть внутренний и внешний), щеточно-контактный и подшипниковый узлы, вентилятор. Все это заключено в кожух.

Для своих целей можно использовать разные типы электродвигателей. Это могут быть синхронные и асинхронные двигатели, одно- и трехфазные, типа BLDC. Они имеют разную мощность, рассчитаны на разные условия подключения и эксплуатации.

Электродвигатель должен:

• Уметь развивать значительный крутящий момент, начиная с нулевой скорости;
• Обеспечить значительные пиковые мощности, чтобы обеспечить беспроблемную работу при экстремальных нагрузках и скачках напряжения в сети;
• Иметь максимально простую систему управления;
• Быть легким и компактным;
• Стоит относительно недорого;
• Имеют высокий КПД;
• Действовать как генератор при замедлении транспортного средства.

Таким образом, идеальный двигатель должен иметь превосходные характеристики, такие как высокий пусковой крутящий момент, высокую удельную мощность и хорошую энергоэффективность.

Чтобы двигатель заработал, существует несколько схем подключения, самые распространенные среди них — звезда и треугольник.

Запуск трехфазных двигателей

Пуск со звезды на треугольник используется в трехфазных двигателях, оборудованных клеммной колодкой с шестью выводами для начала и конца обмотки, что позволяет подключать обмотки двигателя как звездой, так и треугольником.

Треугольник

Соединение треугольником состоит в соединении конца обмотки данной фазы с началами обмотки следующей фазы. Соединенные таким образом обмотки образуют замкнутую цепь и по внешнему виду напоминают треугольник.

Затем общие точки обмоток подключаются к следующим фазам питающей сети. Это соединение вообще не использует нейтральную точку. При соединении по схеме треугольник каждая обмотка имеет межфазное напряжение, обычно оно составляет 400 В.

• Когда обмотки двигателя соединены треугольником, ток, потребляемый двигателем из сети, в 3 раза превышает ток, потребляемый при соединении звездой. Кроме того, электромагнитный крутящий момент и, следовательно, мощность двигателя в этом случае в три раза выше.
• Используя переключатель звезда-треугольник, мы можем запустить двигатель, соединенный звездой, что снизит потребление тока от сети, а затем, когда двигатель достигнет соответствующей скорости вращения, необходимо переключить обмотки статора в треугольник, чтобы двигатель мог обеспечить требуемую мощность.
• В старых решениях переключение обычно производилось вручную оператором, в настоящее время для этой цели используются специальные контакторы и релейные системы, которые переключаются автоматически через заданное время.

Соединение обмоток двигателя треугольником должно соответствовать номинальному напряжению питающей сети. При питании двигателя от трехфазной сети номинальным напряжением 400 В соединение обмоток в треугольник соответствует напряжению 400 В, а при соединении звездой напряжение питания понижается на корень из трех. Это означает, что при соединении звездой напряжение будет в 1,7 раза ниже номинального напряжения питающей сети.

Звезда

Соединение звездой — это соединение концов всех трех обмоток с одной общей точкой, а остальных трех концов с последовательными фазами питающей сети.

Таким образом, каждая из обмоток статора соединяется одним концом с нейтральным проводом (нейтралью), а другим концом — с фазным проводом.

Следовательно, каждая из этих обмоток имеет фазное напряжение. Обычно он не используется для подключения всех обмоток к нейтрали, поскольку в этом нет необходимости.

• Пусковой крутящий момент трехфазного двигателя, подключенного звездой, значительно меньше, чем у прямого пуска, примерно 50% от номинального крутящего момента.
• Запуск с пониженным напряжением питания и, следовательно, с пониженным пусковым моментом, вызывает также снижение пускового тока, который обычно находится в диапазоне от 1,8 до 2,6 номинального тока в зависимости от типа двигателя и типа нагрузки.
• Существенным ограничением в использовании этого метода является низкий пусковой момент, поэтому этот метод может использоваться только тогда, когда механическая нагрузка двигателя во время пуска мала, или нагрузка увеличивается с более высокой скоростью, близкой к номинальной. скорость.
• Эта нагрузка характерна для вентиляторов, насосов и центрифуг.

Выбор схемы подключения

При необходимости, особенно в случае, если надо перейти с 380В на 220В, схему подключения можно менять. Когда скорость близка к номинальной, обмотку следует переключать по схеме треугольника.

• Слишком раннее переключение обмоток со звезды на треугольник исключает преимущества этого метода пуска.
• При этом произойдет резкий скачок текущего значения к характеристическому значению треугольника. При правильном времени запуска этот ход минимален.

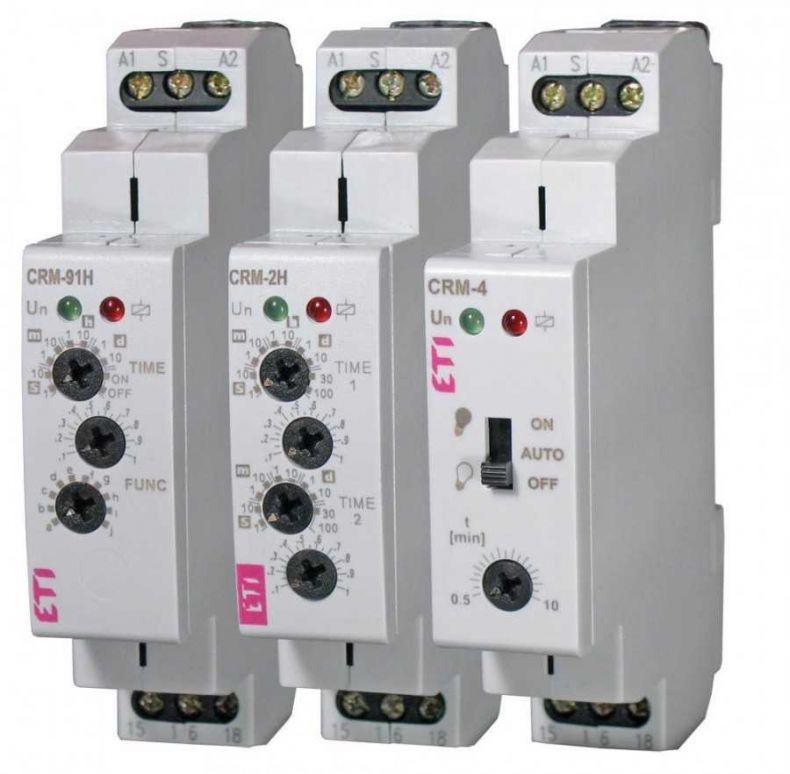

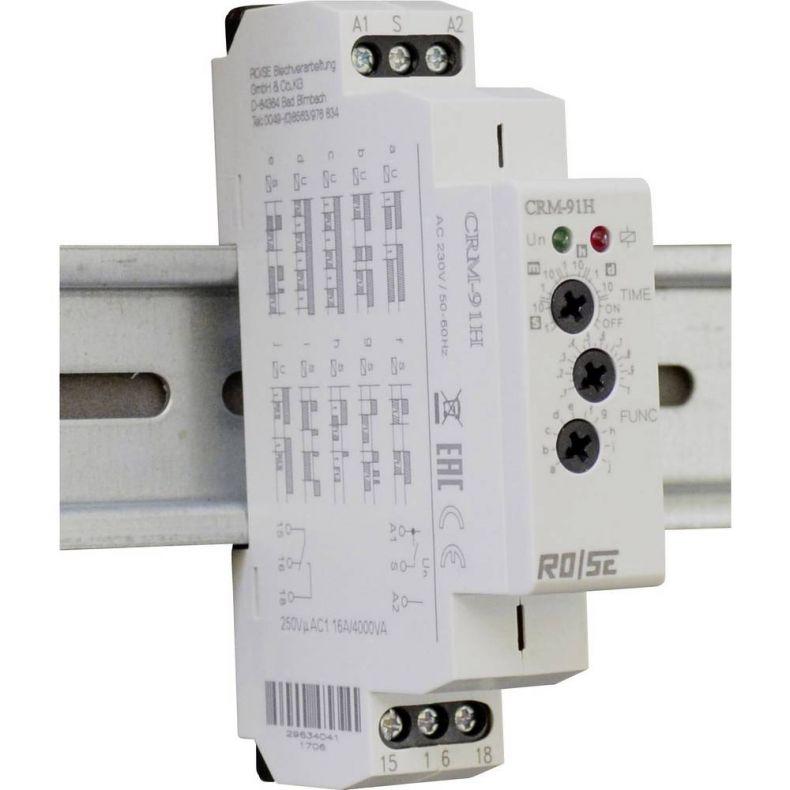

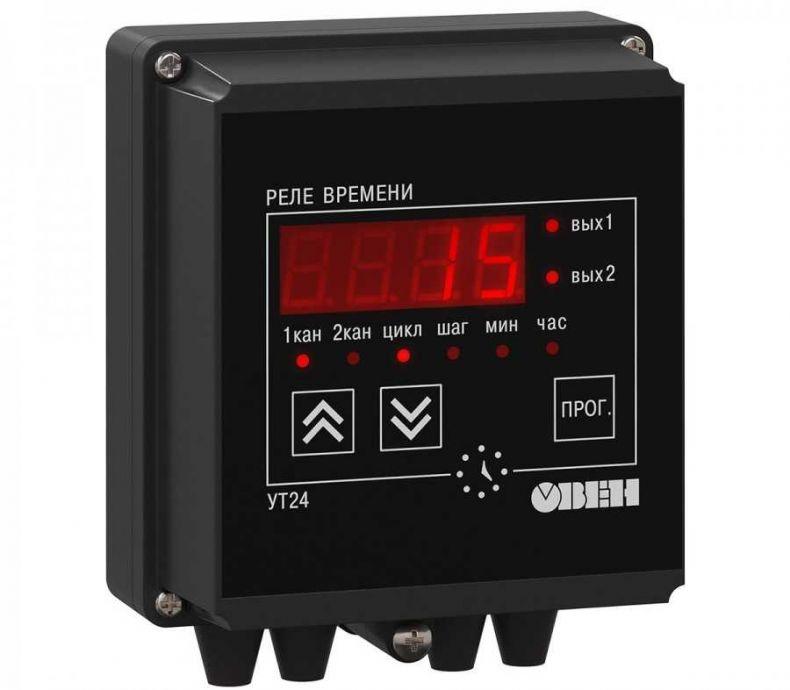

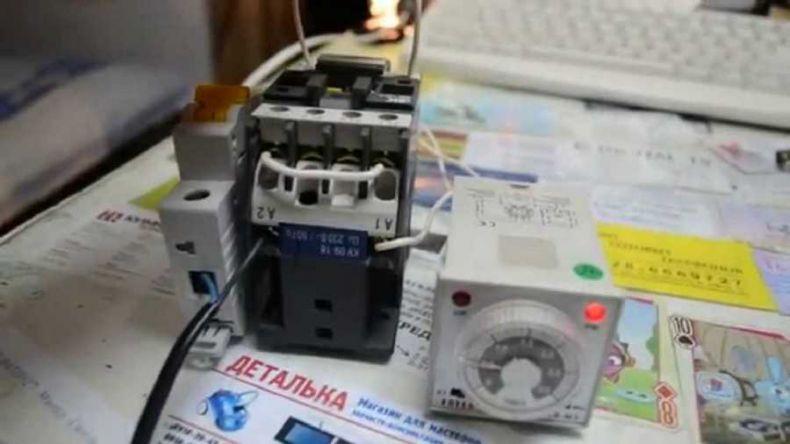

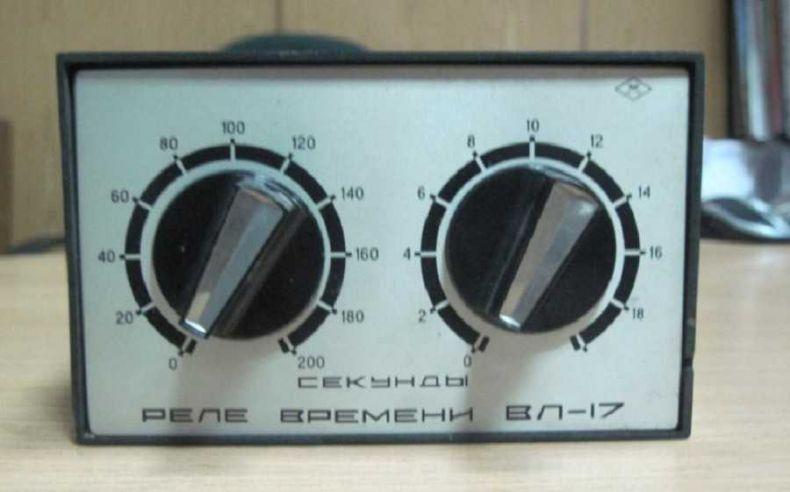

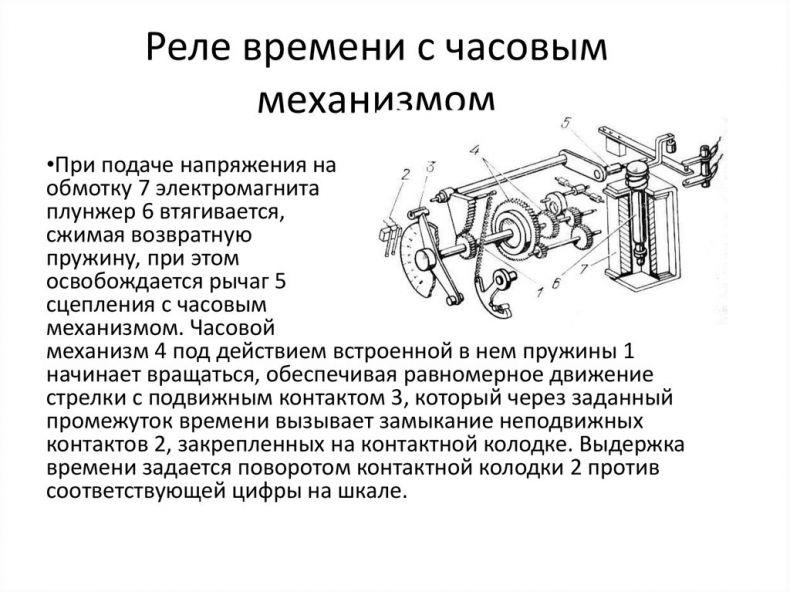

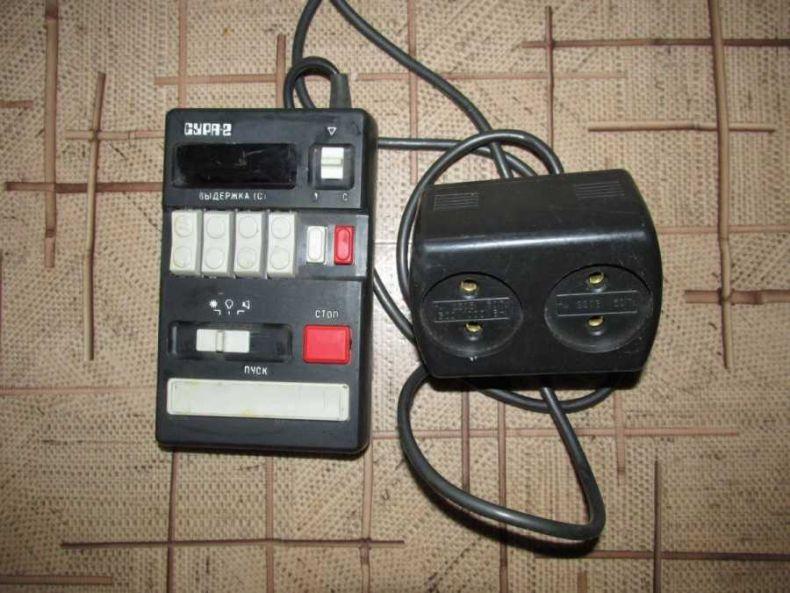

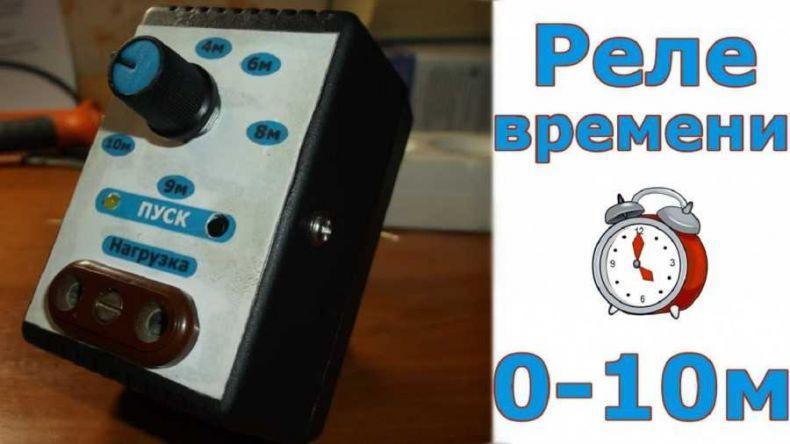

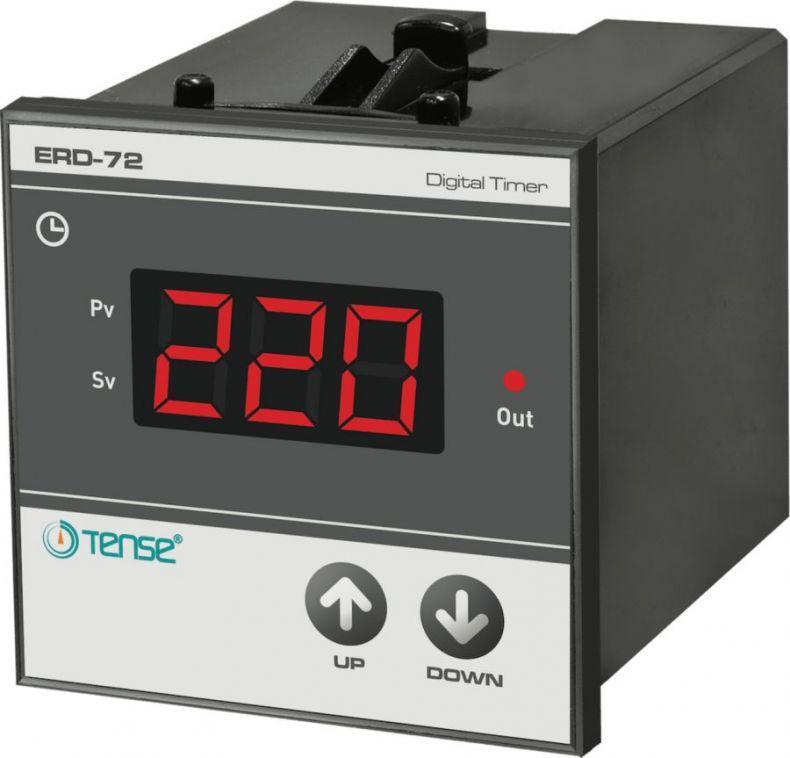

• Переключатель звезда-треугольник для двигателей большей мощности состоит из трех контакторов и реле времени, на котором мы устанавливаем выдержку времени с последующим переключением треугольником и питанием двигателя полным сетевым напряжением.
• Этот запуск возможен только для 3-фазных двигателей, которые имеют 6 клемм на клеммной колодке.

Электрическая система с тремя выводами (другими словами «имеет три ножки») называется тройником, потому что в результате такого соединения мы получаем систему с тремя электрическими клеммами.
