Зачистка проводов от изоляции: подборка лучших способов удаления изоляции с кабелей и поводов от опытного электрика (70 фото)

На кабелях и проводах предусмотрена изоляция, представляющая собой защитный слой. Она нужна для того, чтобы отделять проводящие элементы от контактирующей с ними поверхности.

Монтаж выбранного оборудования и его последующее подключение осуществляется с очисткой проводов от изоляционного материала, это позволяет обеспечить хороший контакт.

Как правильно выполнить зачистку изоляционного слоя, не повредив при этом токоведущие жилы, узнаете прочитав эту статью.

Что нужно знать о зачистке проводов

Основным правилом является выбор подходящего способа, при помощи которого будет сниматься изолят. Изоляционный материал бывает двух основных видов: одинарный пластиковый, многослойным. Изоляция из многослойного материала состоит из ткани, смолы и негорючей диэлектрики.

Снятие изоляции не обходится без инструментов, при неаккуратном применении которых можно легко повредить провод. При неумелом использовании инструментария велика вероятность нанести себе травму, важно соблюдать технику безопасности.

Для облегчения процесса очистки были созданы специализированные типы инструментов.

Чем отличается провод от кабеля

Описание проводов зачастую не дает конкретной информации, говоря лишь о характеристиках «кабеля» или «провода». Не разбирающемуся в теме человеку будет трудно определить что именно перед ним находится. Рассмотрим основные различия между проводом и кабелем и как их отличать.

Провод представляет собой шнур, имеющий небольшое сечение. Он может состоять из одной или нескольких жил. Также он может не иметь изоляции либо же представлена в виде легкой трубки, размещенной сверху. Избавиться от нее крайне просто.

Главная отличительная черта кабеля — несколько носителей тока, они соединены в единую линию, однако друг с другом не соприкасаются. Каждый носитель тока в линии имеет собственный слой изоляционного материала, который предотвращает контакт с другими носителями.

В одножильных проводах сечение определяется одной единственной жилой. В проводах с несколькими жилами – площадь сечения формируется общей суммой сечений всех жил. Так же для повышения свойств эксплуатации кабеля используют капроновую нить, которую помещают посередине.

Одними из самых хрупких проводников являются разновидности с алюминиевым типом жил. Поэтому именно их зачистку следует проводить с большей осторожностью.

Типы используемых изоляторов

Изоляционная оплетка может быть двойной и одинарной. При этом в производственном цикле обоих типов применяют разные материалы:

  • Пластик, созданный на основе органических материалов. Наиболее часто применяют пластмассы термического типа, при нагревании имеют свойства размягчаться.
  • Пластмасса термореактивного типа, при нагревании она становится тверже. Применяют в случаях, когда к изоляции применяются повышенные требования.
  • Каучук (из натуральных или искусственных материалов). Главная черта материала заключается в затвердевании при нагревании и поддерживании горения.
  • Изоляция с применением ткани. Такой вид изоляции может поддерживать высокий уровень температурного нагревания, при этом сохраняются изоляционные свойства.
  • Экранизирующая и бронирующая оплетки. Они не являются изолятом, но отлично защищают от повреждений и воздействий механического типа.

Выбирая подходящий инструмент, при помощи которого будет сниматься изоляционный слой, нужно учитывать из какого материала изготовлен сам инструмент. От этого зависит безопасность предстоящих работ, этот фактор один из самых основных в обеспечении безопасности.

Безопасные способы снятия изоляции с провода

Люди, которые ранее не сталкивались с необходимостью снятия изолята с проводов, могут не догадываться о большом количестве факторов и нюансов, которые нужно учитывать. При отсутствии должного опыта и знаний необходимо детально изучить вопрос и следовать строго правильному порядку действий.

Ни в коем случае нельзя оставлять оголенный провод без присмотра, в особенности рядом с другими предметами. Также необходимо следить за тем, чтобы зачищенный участок провода не касался других проводов, это может привести к замыканию и получению серьезной травмы.

Изоляционный материал необходимо снимать со всех сторон токопроводящей жилы. Если изолят был снят не полностью, остаточные фрагменты могут негативно повлиять на качество соединения и сделать его непригодным.

Неправильно проведенное снятие изоляционного материала и несоблюдение техники безопасности может привести к короткому замыканию и воспламенению, что может стать причиной пожара.

Распространенные способы снятия изоляции

Зачастую используют следующие способы, чтобы снять изоляционный слой:

  • применяя обычный нож;
  • используя бокорезы;
  • при помощи воздействия открытого пламени/высоких температур;
  • с использованием стриппера.

Каждый из способов является наиболее эффективным в определенных условиях.

Использования ножа в качестве инструмента для снятия изоляции

Очевидный и доступный способ, который к тому же очень просто — снять изолят при помощи ножа. Нож всегда есть под рукой, и на первый взгляд с его помощью очень легко и просто снять изолят, однако это не совсем так.

Существует очень большой риск получить не только порезы при неаккуратном использовании ножа, но и испортить токопроводящие жилы. Зачастую нож располагают горизонтально, а провод или кабель вертикально, и круговым действием делают надрез.

Используя такой способ очень легко переусердствовать с усилием нажатия и повредить жилы. Это сделает провод или кабель потенциально опасным, потому как он будет поврежден, использовать его уже будет нельзя.

Самым лучшим положением ножа будет его расположение зеркально проводу или кабелю. Т.е резать изолят вдоль, а не поперек. Таким способом следует срезать оплетку с проводника, а уже после отделить изоляцию, отведя ее в сторону. После чего срезать ее у основания.

Если решите использовать этот метод зачистки, то лучше использовать специальный нож электрика, он имеет изогнутое или прямое лезвие. Главным критерием при выборе ножа является отсутствие на лезвии серрейтора и прочих дополнительных углублений.

Использовать бокорезы для снятия изоляции

Этот инструмент отлично подойдет для снятия изоляционного слоя, главное знать и уметь правильно его применять.

Существует два основных способа использования бокореза в качестве инструмента для снятия изоляции:

  • Первый: материал подсекается поочередно с 4 сторон, после чего аккуратно снимается. Способ подойдет для тех кабелей и проводов, которые имеют большое сечение.
  • Второй: материал фиксируется и подрезается режущими краями инструмента, стаскивается в сторону, и проводятся осевые движения.

Не стоит прикладывать большую силу к бокорезам, потому как это может привести к повреждению токопроводящих жил.

Снимаем изоляцию химическими элементами и высокими температурами

Если провод имеет сечение менее 0.2 мм, снятие изоляционного слоя при помощи механических инструментов не допустимо, так как большой риск испортить его. Так же механические способы снятия изоляции не подходят для проводов с изоляцией из поливинилхлорида (пластика) и эмалевого провода. Для них рекомендуется использовать термохимический метод снятия материала.

Принцип применения простой:

  1. Провод необходимо разместить на ровной поверхности. После чего поместить под него изоляционный материал из хлорвинила.
  2. Далее необходимо разогреть жало у паяльника и аккуратно провести им по материалу изоляции несколько раз. Он начнет нагреваться и исчезать.

Для проводов и кабелей с слоем из эмали подойдет обычный аспирин, его нужно разогреть при помощи паяльника и распределить по всей протяженности. Это приведет не только к снятию изоляции, но и к залуживанию провода.

Также зачистку можно провести с помощью обыкновенной наждачной бумаги разных типов. Мелкую наждачку стоит свернуть пополам наждаком внутрь, сам провод нужно положить посередине сгиба. Далее нужно зажать один из концов провода пальцами и потянуть вдоль. Это действие повторяется до того момента, пока эмаль полностью не очистится.

Использование стриппера в качестве инструмента

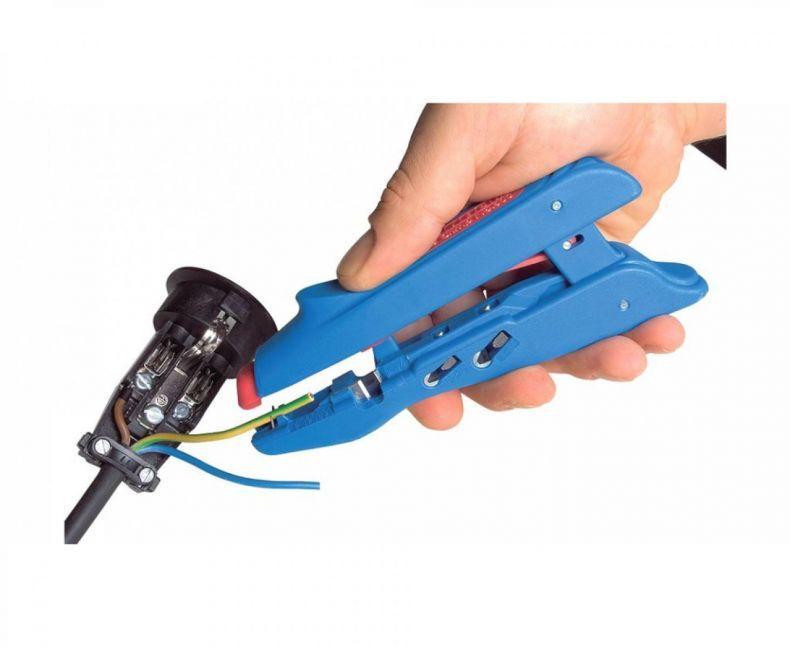

Стриппер – это специализированный инструмент, который предназначенный для снятия изоляционных материалов. Они бывают нескольких типов, различаясь конструктивно: рычажные, миниатюрные ручные и крупные реечные.

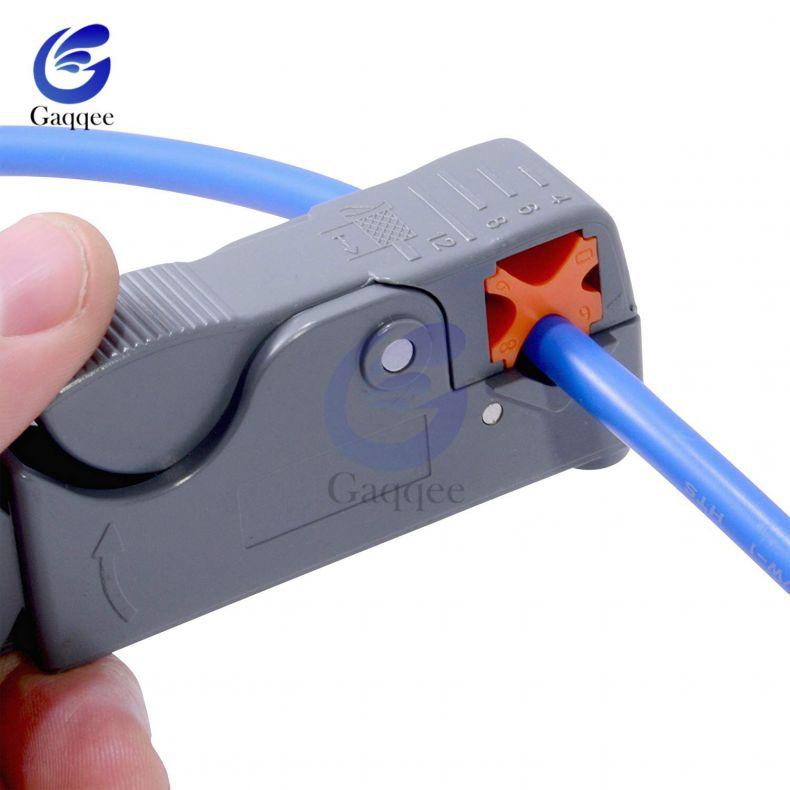

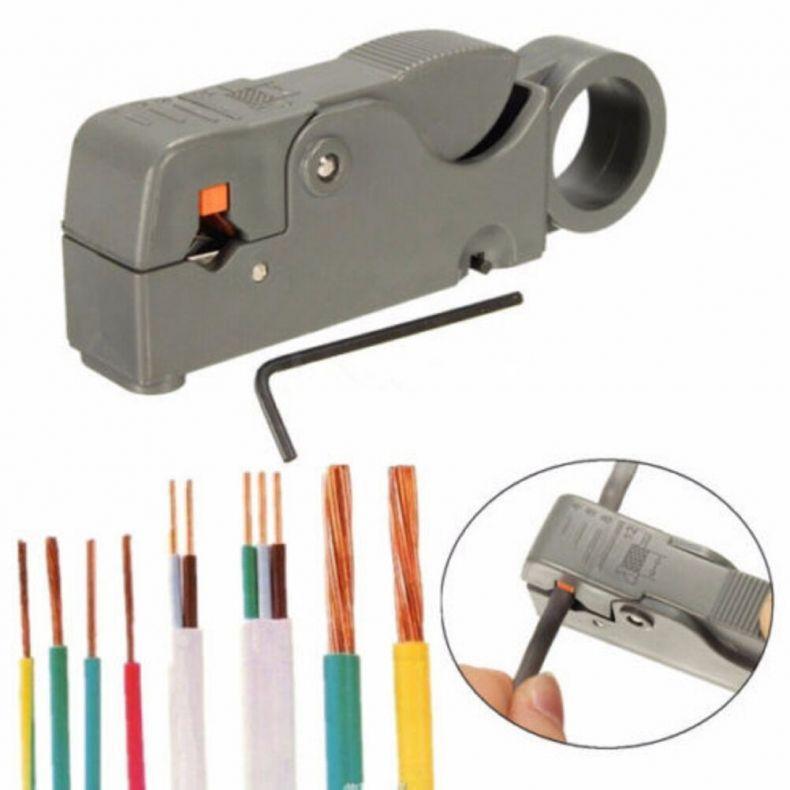

Ручные своим видом напоминают обычную прищепку, с двумя отверстиями. Также в них находятся отверстия с ножами, предназначенные для сечения проводных и кабельных жил. Также этот вид стриппера оснащен ножами режущими оплетку в поперечном, продольном и круговом направлениях.

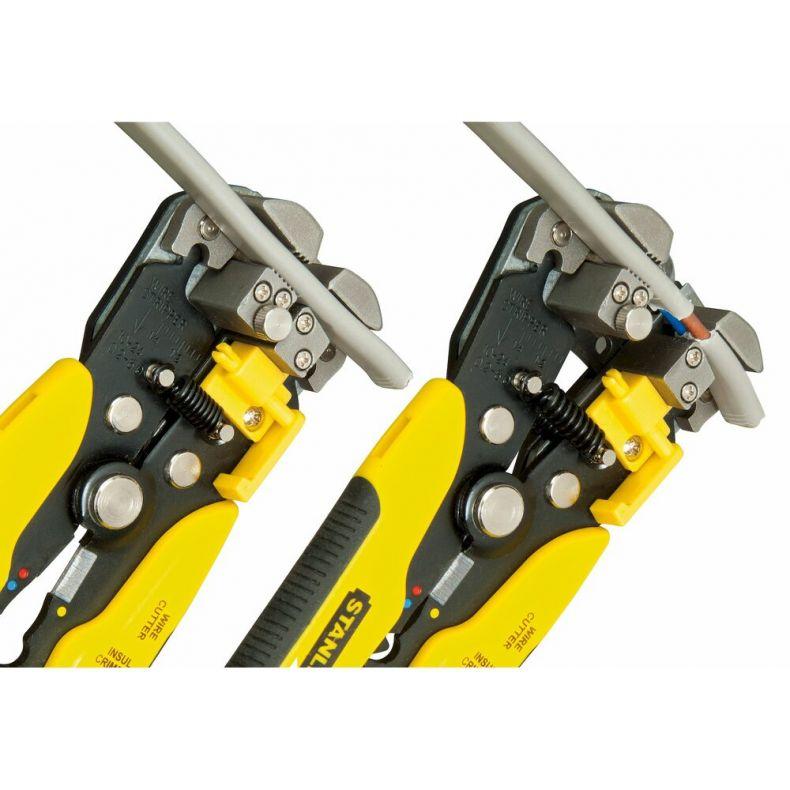

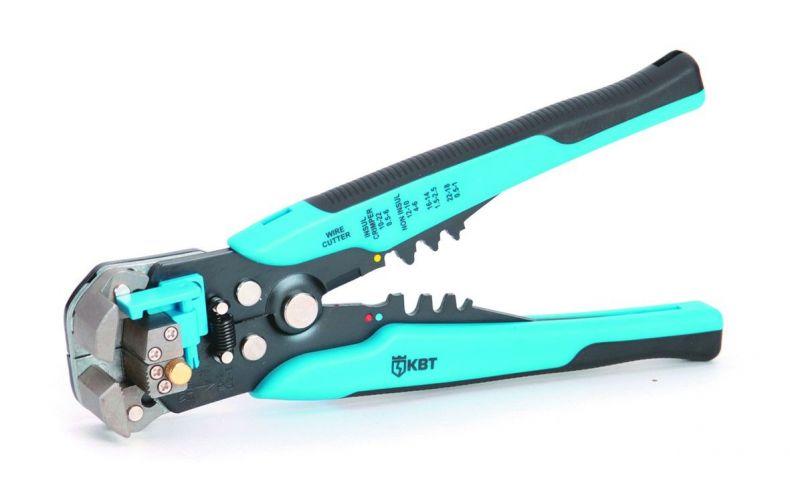

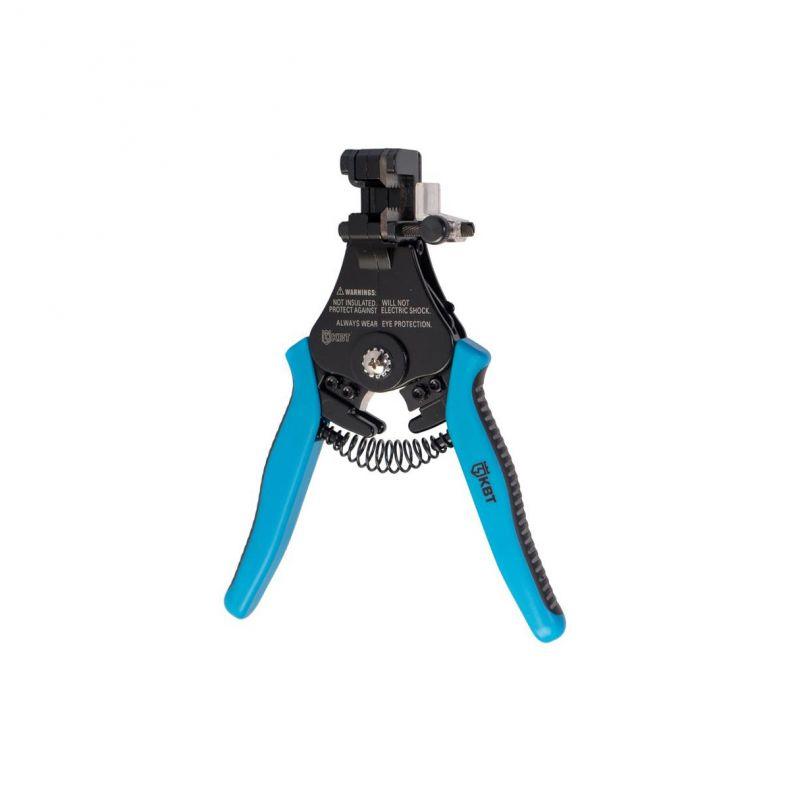

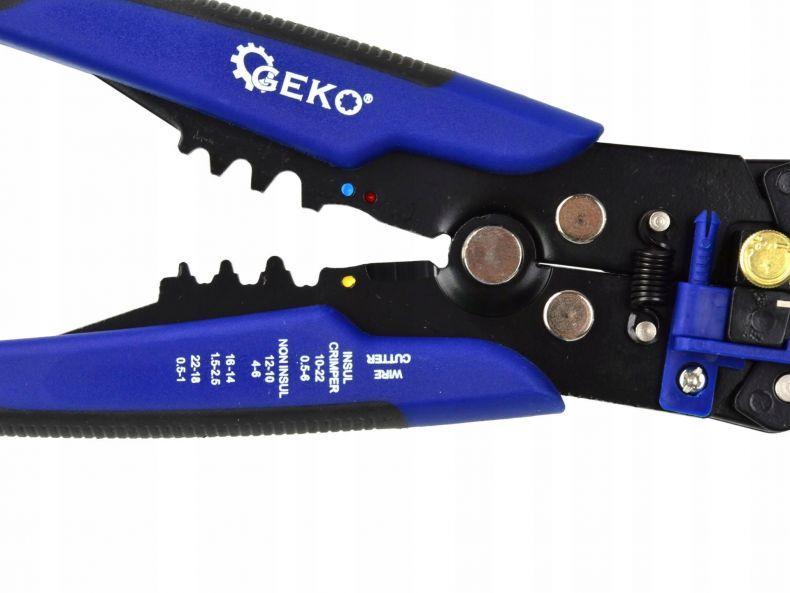

Стриппер с рычагами больше похожи на ножницы имеющие: винт регулировки. Благодаря зажимам фиксируется кабель и сводятся рычаги, что позволяет моментально снять изоляционную оплетку. Плюсом этого вида стриппера является автоматическое выставление радиуса провода.

В дополнение, такими инструментами можно выполнять резку болтовых соединений, отрезать кабели и провода и опрессовку наконечников. При выборе модели стриппера, важно учитывать на каком материале его будут использовать и с какой интенсивностью.

Новые типы инструментов

Не так давно появились новые специализированные типы инструментов:

  • для снятия в диапазоне сечения 0,05 — 2.5 мм2;
  • нож плужкового типа для работы по изоляции жесткого типа;
  • для разделки провода с изоляцией в диапазоне 0,25 — 6 мм2;
  • стриппер в диапазоне работ 2,9 – 6,6 мм2 в направлении продольного типа;

Как быстро и правильно снять изоляционный слой

Иногда нужно быстро снять изоляцию, однако под рукой нет подходящих специализированных инструментов. В таких случаях необходимо использовать фантазию и смекалку, даже подручные средства могут пригодиться. Рассмотрим, как быстро и правильно снять изоляцию подручными средствами.

Повреждение проводов, ведущих к вилке

Визуальный осмотр выявил неисправности тонких проводов, которые ведут к вилке. Сложность заключается в том, что кабель имеет много жил, которые к тому же образуют малое сечение.

При работе с малым сечением рекомендуется использовать максимально тонкое лезвие, чтобы минимизировать риски. Провод нужно зафиксировать при помощи подручных тяжелых предметов, которые его не повредят.

Используя тонкое лезвие нужно сделать неглубокий надрез в выбранном месте. После провод будет легко разделяться на жилы. Такой подход позволяет аккуратно удалить изоляционную оплетку.

Удаление защиты с провода на участке с большой загруженностью

Иногда бывают ситуации, когда нужно удалить защиту провода на наружной зоне. Как правило, удаление такого защитного слоя требует немалых усилий.

Для начала нужно аккуратно снять внешнюю оболочку, рекомендуется использовать наиболее подходящие, желательно профессиональные инструменты, если есть такая возможность. Далее, используя плоскогубцы, извлекают из провода по одной жиле, а то, что осталось аккуратно срезается.

Техника безопасности

Первое, о чем необходимо позаботиться работая с предметами проводящими ток — собственная безопасность. Необходимо помнить, что оголенная жила может стать источником пожара и даже человеческих жертв.

Снятие изоляции не требует дорогого оборудования, можно обойтись и подручными средствами, в том числе обычным ножом, но обращаться с ними нужно внимательно. Главное при зачистке проводов, это выполнять все действия не спеша, это позволит сразу видеть все недочеты и избежать нежелательных проблем.
