Дифференциальный автомат: от выбора устройства до подключения своими руками. Характеристики, какой нужно ставить в квартире

Для оснащения дома или промышленного предприятия система энергоснабжения должна быть спроектирована с учетом всех нюансов. При правильном выборе расходных материалов и комплектующих удается снизить вероятность короткого замыкания, сохранить жилое пространство от возникновения пожара.

Устройство и принцип работы дифференциального автомата

Что такое дифференциальный автомат? Данное изделие представляет собой простое устройство, в конструкции которого совмещается несколько функций одновременно.

Модель изделия способна выполнять функции узо, а также блокировать появление электрической дуги, негативно влияющей на комплектующие узлы.

С помощью такой детали удаются защитить всю систему от возможного замыкания электрических перегрузок, а также утечки электротока, что провоцирует появление пожара.

Где используются дифференциальный автомат

Данное изделие рекомендовано фиксировать в электрической цепочке в которой наблюдают напряжение от 200 В до 350 В. Дифференциальная модель используется для защиты жилых домов, загородных коттеджей и общественных зданий, в которых необходимо конструировать распределительный щиток.

Использование данного устройства в пространствах с повышенной влажностью обеспечивает дополнительную защиту от удара электротоком.

Для обустройства промышленных предприятий и строительных площадок, а также торговых павильонов наличие дифференциального автомата обеспечивает дополнительную защиту от электрических скачков, что позволяет сохранить работоспособность промышленного оборудования.

Устройство диф-автомата

Устройство в дифференциальном автомате состоит из нескольких частей. К ним относят:

  • Защитный модуль;
  • Автомат.

В 1 детали присутствует трансформатор, в котором присутствует тороидальный сердечник. Также применяют деталь, увеличивающие сигнал небольшой микросхемы и в автоматическое реле. Внутренняя часть выключателя включает в себя наличие расцепителей для электроцепочки. Одна деталь состоит из электромагнитного поля, а другая выполнена на основе теплового нагревателя.

Корпус детали изготавливают из полимерного пластика, который не подвергается процессам горения. В качестве питания используют поочерёдное соединение с кнопкой выключателя.

У каждой модели дифференциального автомата можно наблюдать специальную кнопку, которая позволяет осуществить проверку. На корпусе нанесена метка, помогающая определить положение детали.

В случае запуска удаётся сымитировать электрическую цепочку с перепадами мощности. Если изделие исправно, то автомат осуществит блокировку, сопровождающающуюся характерным щелчком.

Как работает дифференциальный автомат

Чтобы понять, как действует устройство необходимо ознакомиться с иллюстрацией работы механизма. В область клемм фиксируют фазные провода, нуждающиеся в защите от воздействия номинального тока.

Элемент выключателя располагают в области распределительного щита, который монтируют в одном из участков электрической цепочки. С помощью дифференциального автомата удается предотвратить возможные неполадки, которые могут возникнуть при подключении к электрической сети.

Как поведет себя устройство при возникновении неполадок? Предлагаем разобрать несколько факторов, при которых использование данной детали считается необходимым требованием.

Короткое замыкание

Данное явление можно наблюдать при контакте нулевого и фазного провода. В момент деформации изоляции можно наблюдать резкий скачок, который будет превышать несколько ампер.

Данные неполадки увеличивают объём тепловой энергии. Увеличение температуры негативно сказывается на состоянии проводки. В результате можно наблюдать процесс плавления полимерной изоляции.

В какое время сработает дифференциальный автомат? Если сила электрического тока будет превышать предельные значение, которые были разработаны специально для этого устройства, то можно наблюдать отключение всей установки. В случае появления короткого замыкания в устройстве автомата будут происходить следующие действия:

  • Подвижный сердечник в районе расцепителя будет изменять своё положение;
  • Он будет оказывать давление на выключатель, который предназначен для размыкания электрической цепи.

Перегрузка системы

Данное явление может происходить при подключении нескольких приборов, обладающих высокой мощностью. В результате увеличивается норма нагрузки, которую рассчитывали для снабжения электрической цепи.

Например, при подключении устройства к тройнику с мощной микроволновкой, холодильником и электрической плитой наблюдают резко увеличение нагрузки, провоцирующей полное отключение.

Чем опасно данное явление? При появлении регулярных перегрузок электрическая проводка начинает нагреваться, но медленно остывать. Подобное явление спровоцирует быстрый износ электро узлов также способствует самопроизвольному возгоранию.

В проблемных областях можно наблюдать плавление корпуса розетки, декоративных накладок выключателя и предметов, которые располагаются недалеко от щитка.

В какое время сработает автомат? Во время превышения величины потребляемой энергии начинает срабатывать тепловое реле, предназначенное для выполнения функций расцепителя. Деталь выполнена в виде небольшой пластины, состоящей из нескольких металлов. Один из них способен проводить электрический ток.

При появлении перегрузки поверхность пластины начинает деформироваться, а также передавать сигнал в зону выключателя. Он свою очередь блокируют подачу энергии в зону питания.

Для возобновления работы дифференциального автомата необходимо выключить из розетки наибольшую часть бытовых приборов, а после нескольких минут можно заново подключать изделия к сети. За это время металлическое изделие полностью остынет.

Утечка тока

В какой момент происходит данное явление? При контакте фазы и нуля образуется одинаковая мощность тока. На поверхности проводов может быть повреждена изоляционная оболочка, которая может спровоцировать потерю наибольшего количества электрозаряда.

В этот момент ток в области нуля и фазы сильно отличается. Возникшая утечка называется током с дифференциальным значением.

Чем опасно данные изменения? Если человек прикоснулся к поврежденному проводу, то в этот момент можно наблюдать сильный удар электрического тока. Если же мощность превышает 35 ампер, то данные изменения негативно сказываются на состоянии человеческого организма. К тому же на этом участке увеличивается риск появления пожара.

В какое время сработает диффавтомат? В момент превышение значений дифференциального тока. Трансформатор регулярно фиксирует значение электрического тока с поверхностей проводов, выполняющих функции фазы и нуля.

После этого фиксированная информация направляется в зону микросхемы, в которой осуществляется вычисление показателей.

Основные характеристики устройства

Главной особенностью дифференциального автомата считают его возможность выполнения нескольких функций одновременно. При выборе необходимо учитывать следующие рекомендации:

  • Выбирать модель по типу и устройству электрической сети. Например, для однофазной сети можно выбрать конструкции, которые будут работать при мощности 220 В;
  • По типу утечки. Если же пределы превышают 80 – 100 мА, то модель дифференциального автомата должна своевременно заблокировать потерю электроэнергии.

Важно помнить

Согласно статистике за 2022 год более 30% пожаров спровоцировано из-за неправильного использования электрических приборов и нарушений техники монтажа для электропроводки.

При использовании усовершенствованных моделей диффавтомата удается предотвратить возможные разрушения. Осуществлять электромонтaжные работы должен квалифицированный специалист.

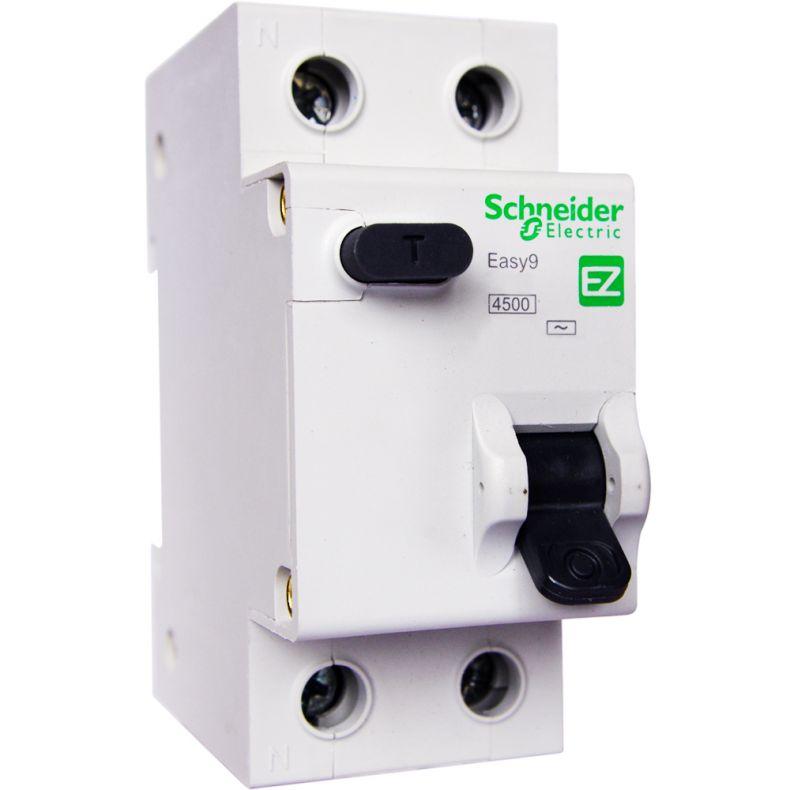

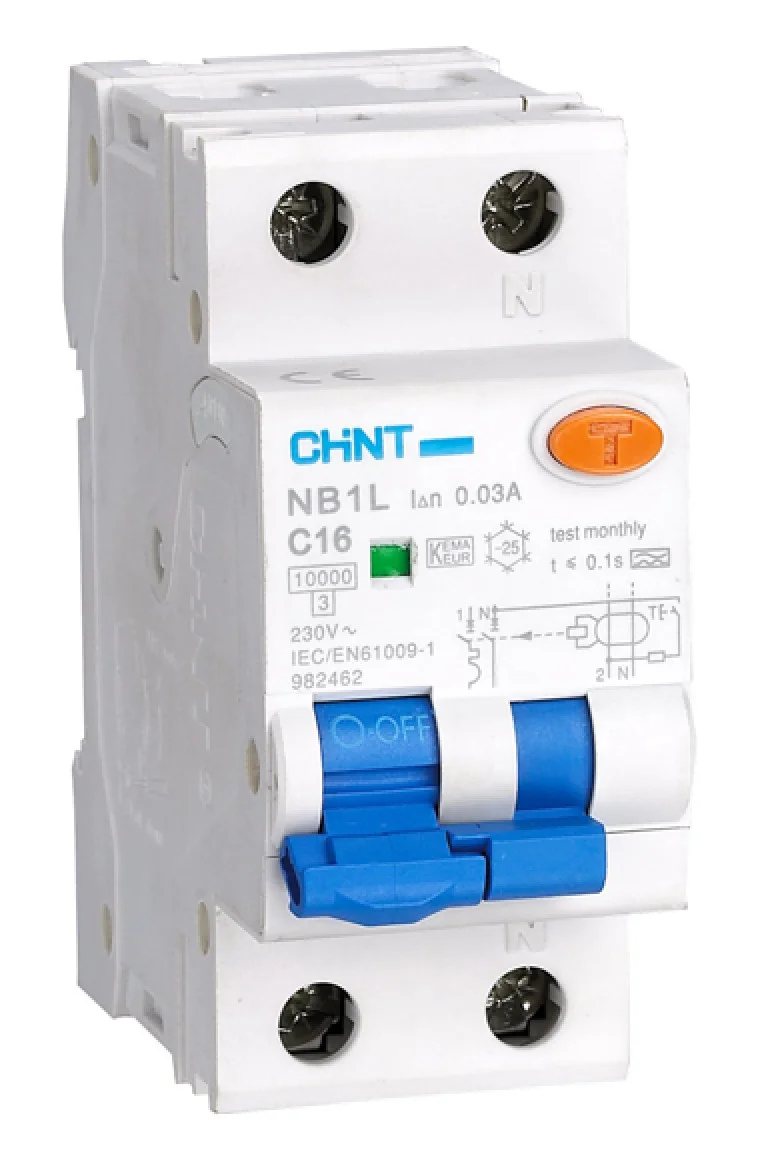

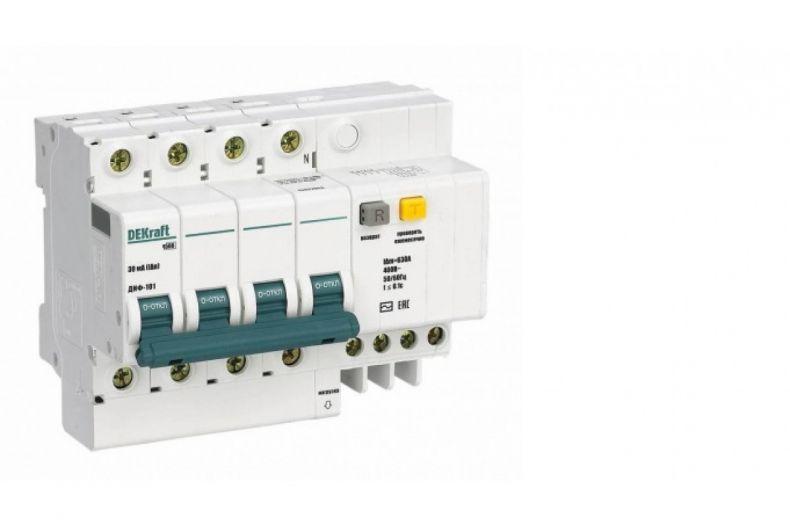

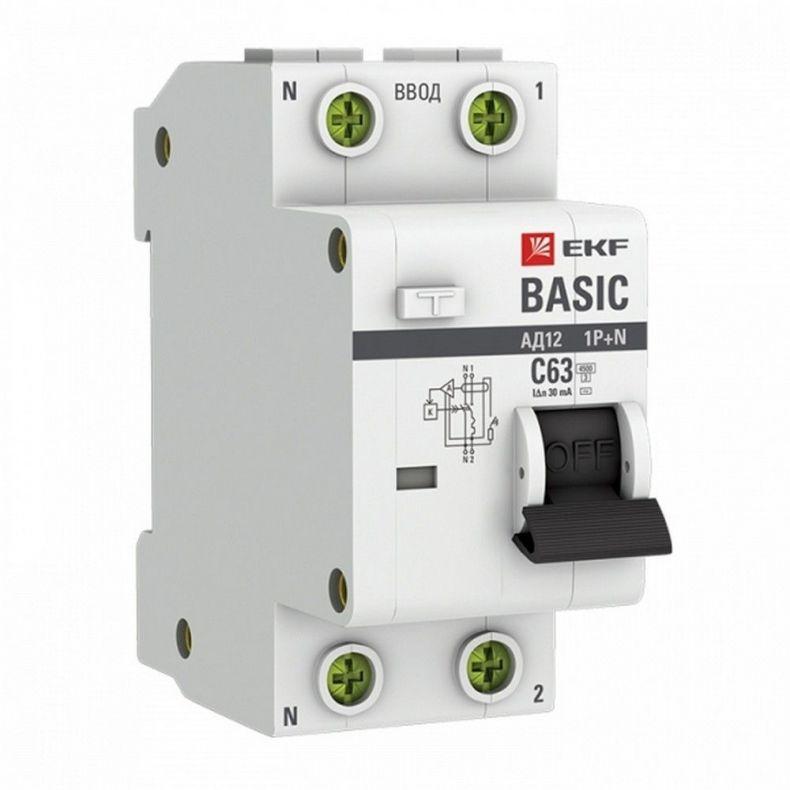

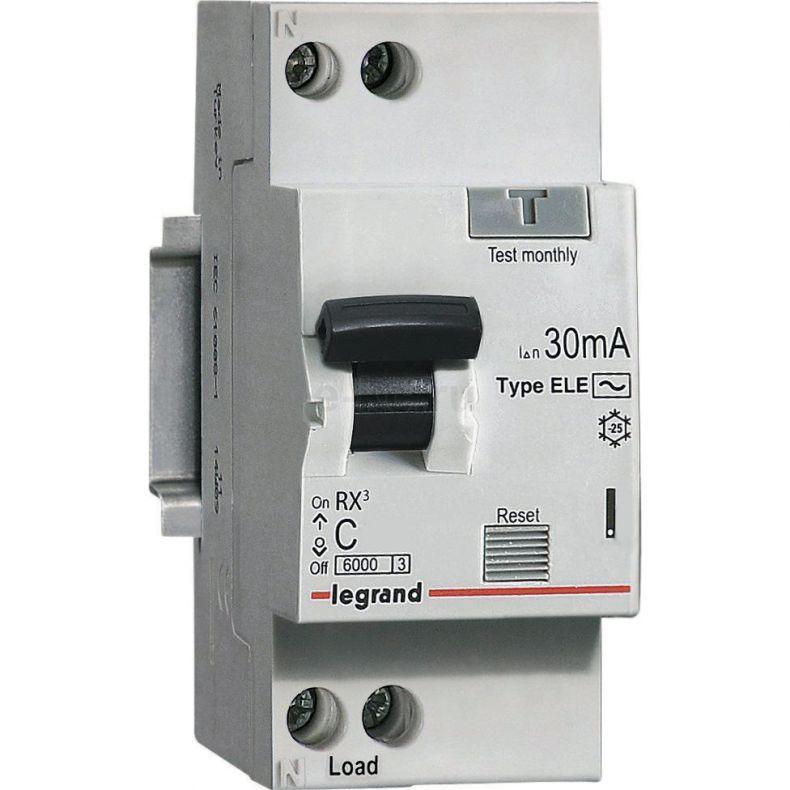

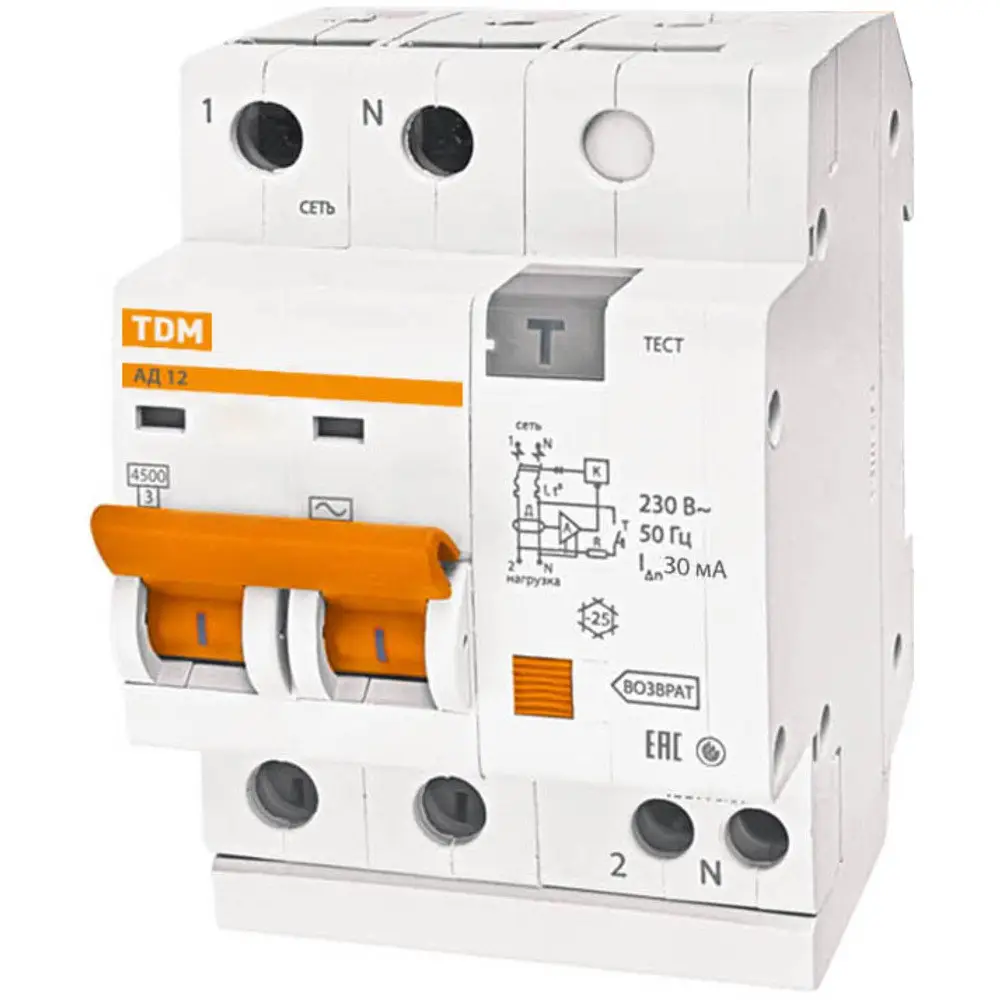

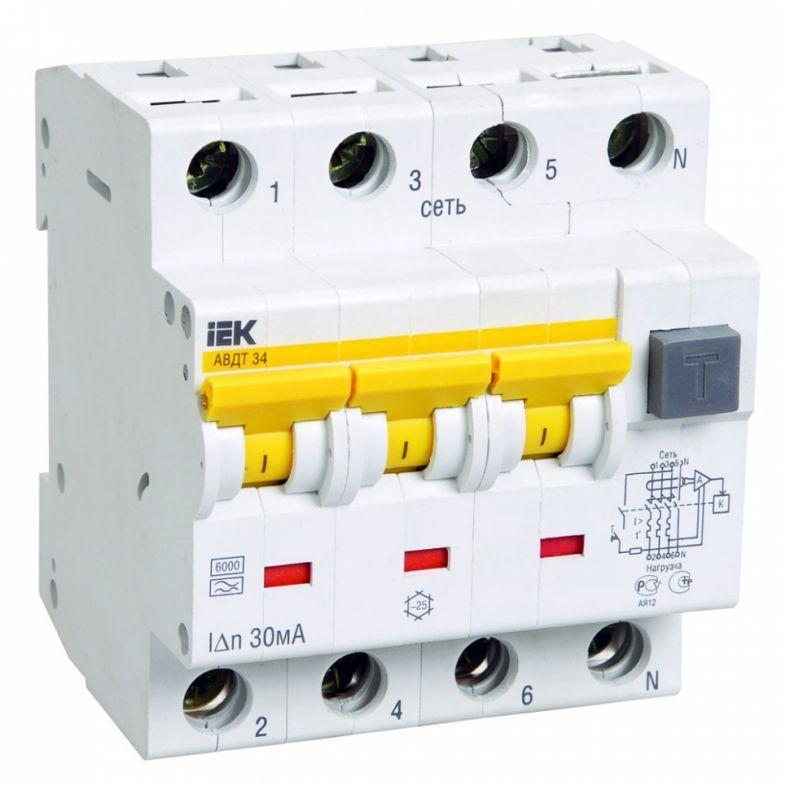

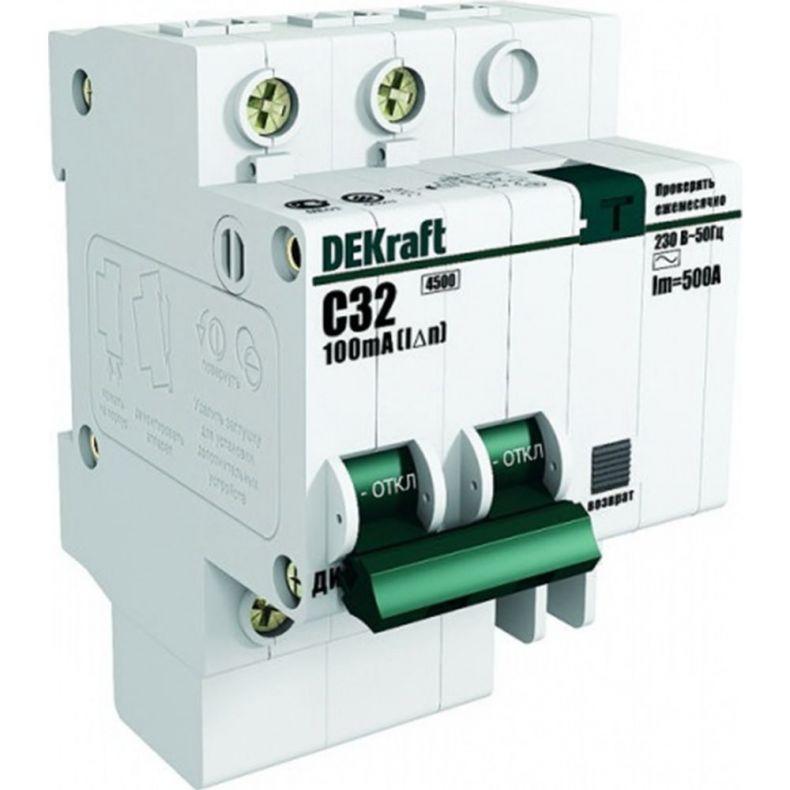

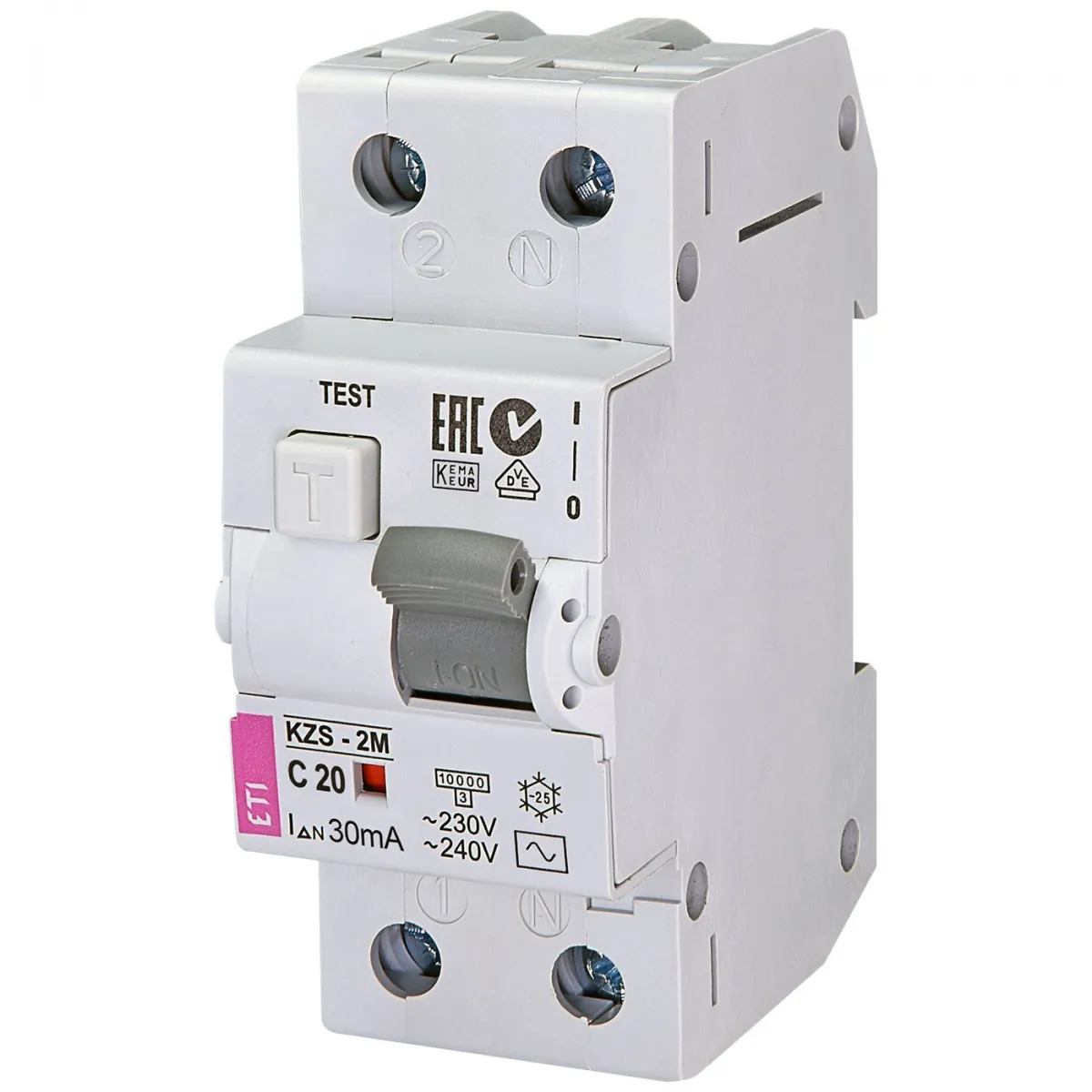

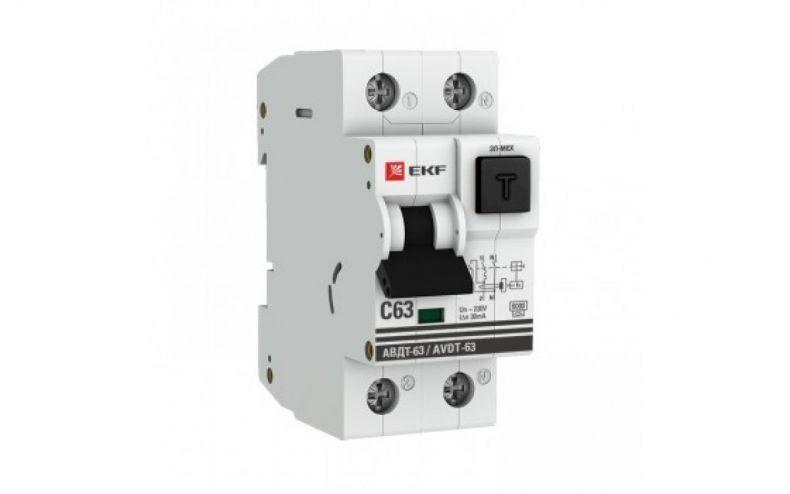

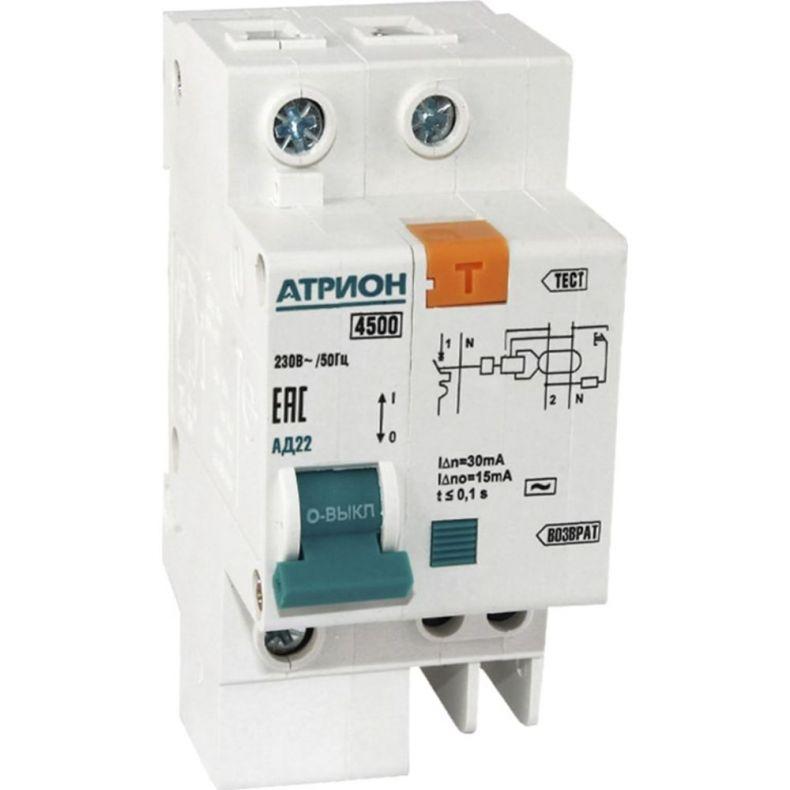

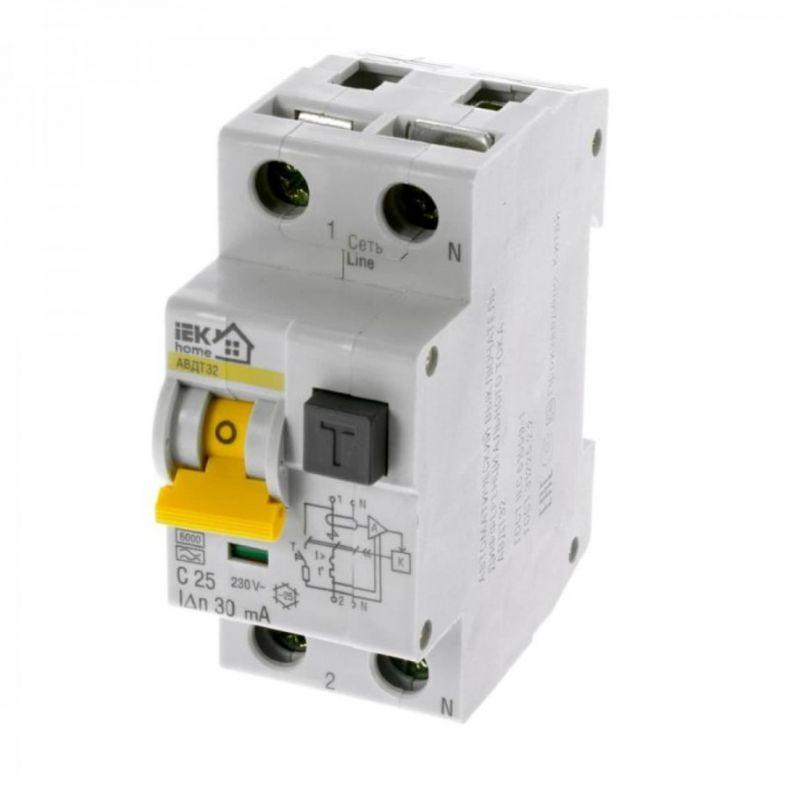

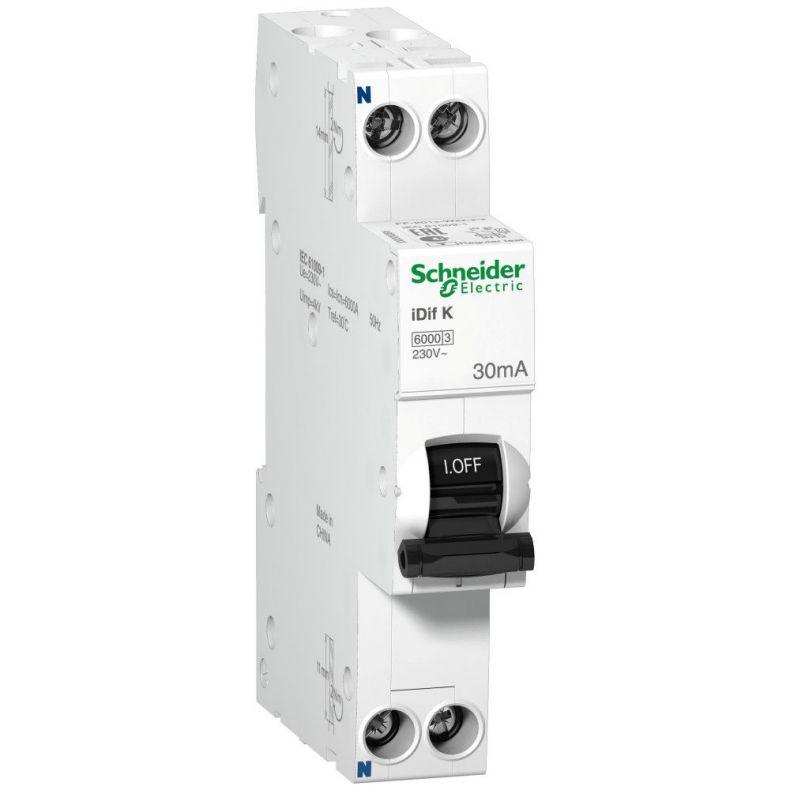

Фото дифференциальных автоматов
