Как определить фазу и ноль — основные способы определения без приборов и с использованием инструментов (отвертка, мультиметр)

С целью получения электричества на объекте подводят три источника – фазу, ноль и землю. Для предотвращения непредвиденных аварийных ситуаций и травм, при подключении их важно правильно идентифицировать.

Классификация проводников необходима не только в промышленных масштабах и привлечении специалистов, но и в быту. Нередко в домашнем хозяйстве нужно подключить системы света, различные бытовые приборы.

Такие ситуации нередко возникают на дачах. Часто эти устройства получают ток от источника с одной фазы с двумя проводами – фазой и нулем. Есть еще более надежный вариант, где дополнительно присутствует третий проводник – земля.

Эта работа может выполнена самостоятельно, без привлечения специалистов, сэкономив время на их поиске и не прибегая к финансовым затратам. Сделать это достаточно просто. Необходимо правильно, как различить провода – выявить нулевой проводник, фазный и заземление.

Зачем правильно классифицировать провода

В первую очередь нужно правильно определить, чем отличается фаза от нуля, это необходимо в следующих случаях:

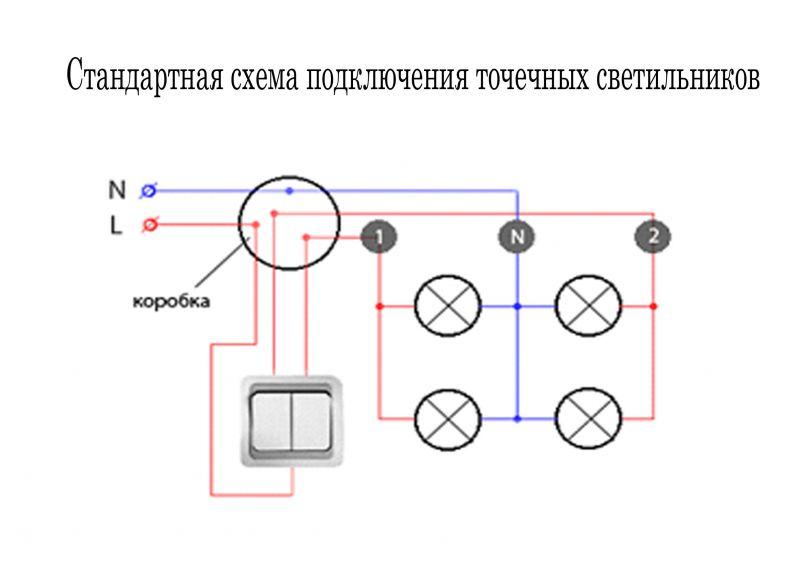

• Когда подсоединяют выключатели, устройство разрывает фазу. При его установке на нулевом проводнике, оно выполнит свои функции. Но есть еще одна особенность – при выключенном состоянии патрон будет под током, а это опасно при смене элемента освещения.
• В бытовом обустройстве чаще всего используют одноконтактные автоматы, которые размыкают одну фазу. В случае если установить автомат на ноль, линия останется под током после выключения, значит, оно не будет соответствовать своему принципу действия.

Чтобы исключить неточности, при монтаже необходимое понимание, какой именно проводник является фазой.

Методы определения

Классифицируют проводники несколькими способами:

• С помощью цвета изоляции;
• По заводской маркировке;
• При помощи мультиметра;
• Отверткой со встроенным индикатором;
• При помощи контрольной лампы.

Иногда случаются ситуации, когда срочно требуется подключение приборов, а устройств для идентификации нет под рукой. Можно обойтись и подручными средствами и найти способ, как определить фазу и ноль без участия специальных устройств.

Для этого потребуется обычная лампочка, патрон и небольшой отрезок электрического провода. Два проводника подсоединяются к патрону, затем вкручивается лампочка. Для удобства концы проводников оборудуются щупами, в случае, если их не нашлось.

Как классифицировать без приборов

В правилах устройства электроустановок любому проводнику присваивается соответствующая маркировка цветом:

• Фаза маркируется черным, белым или коричневым цветом, возможно различное применение оттенков;
• Ноль – синим, с многочисленными оттенками;
• Желто-зеленая гамма в полоску – это заземление.

При условии, что производители соблюдают нормативы по изготовлению, проблем с определением быть не должно.

Для облегчения, в схемах большинства электрических устройств используются специальные обозначения, по которым можно легко определить соответствие ноля, фазы и заземления.

Все провода должны соответствовать ГОСТ:

• Фаза – L;
• Ноль – N;
• Земля – PE.

Из недостатков, которые сопутствуют цветовой маркировке, можно выделить неточность определения цвета изоляции. К тому же не все электрики пользуются правилами при монтаже, а при реконструкции старых объектов, наличие такой маркировки вряд ли было использовано. В этом случае без специальных приборов не обойтись.

Исходя из этого, без приборов справиться с выявлением фазного и нулевого проводника можно, но с достаточной степень условности. Но этот способ является единственным, где не используются соответствующие инструменты, и при их отсутствии – облегчит монтаж.

Определение при помощи индикатора

Это один из привычных и простых способов для идентификации – классифицировать фазу и ноль, используя специальную отвертку. Свое название, индикаторная отвертка, прибор получил из-за внешнего вида, который полностью напоминает обычный ручной инструмент. Внутри него вмонтировано устройство со светодиодом.

Перед тем, как приступить к монтажу, необходимо отключить доступ к напряжению, обычно это происходит при помощи рубильника.

Далее зачищаются концы испытуемых проводов, с этой целью требуется зачистить до полутора сантиметров с изоляции.

Чтобы не произошло короткого замыкания, их нужно направить в противоположные стороны, а затем отключить ток. Для выявления фазы и ноля выполняют следующие действия:

• Необходимо зажать инструмент между средним и большим пальцем, не дотрагиваясь оголенного куска отвертки;
• Указательным пальцем дотрагиваются до металлического конца с обратной стороны отвертки;
• По очереди касаются зачищенных проводников плоским концом с индикатором.

Если светодиод светится, это фазный проводник. Соответственно оставшийся будет нулевым.

Как идентифицировать проводники с помощью мультиметра

При монтаже одной фазы с 3 проводниками такой отверткой определяют исключительно фазу, а ноль с землей – невозможно.

Используя тестер или мультиметр в бытовых условиях, осуществляют весь комплекс проверки проводников. Это приборы с несколькими функциями, их выбор устанавливают в связи с потребностью установления принадлежности конкретного проводника (переключение в положение «вольтметр»)

Для определения фазы и ноля мультеметром выставляется напряжение выше 220В.

• В первую очередь проверяют ток на всех проводниках при помощи щупа, он находится в углублении тестера, проводник с наибольшим значением будет фазным.
• Дальше один щуп присоединяется к фазе, а оставшийся касается других проводников.
• Когда напряжение остановится на отметке 220В, значит, это нулевой проводник. При меньшем результате будет выявлена земля.

Эти измерения можно провести обычным бытовым устройством. Стоимость модели здесь не имеет значения – даже дешевый вариант способен точно измерить необходимое значение и определить фазу, ноль и землю.
