Как подключить диммер вместо выключателя — простейшая схема для чайников, как сделать монтаж поворотного выключателя

Автор: Инженерная компания "КАПРО"

Чтобы повышать и понижать уровень освещения в наше время не нужно приобретать новую лампу, хватит для этого применить аппарат для регулирования мощности.

Нужно разобраться, что из себя представляет диммер, его функционирование и применение в структуре освещения дома, какие бывают его виды, в чём их разнообразие, вариации подсоединения, какие есть предписания по подключению и применению.

Содержание

За что отвечает аппарат

Диммер является особым устройством, встраиваемым в электрическую цепь, меняющий яркость, расцветку, ритмичность действия и прочие свойства осветительного прибора.

Часто прибор встраивается вместо типового включателя по задумке завода изготовителя.

Помимо его основного предназначения – менять мощность светового потока лампы, он добавочно выполняет много задач:

Работоспособность подсвечивающей системы по заложенному графику, выявление эффекта присутствия;
Отключение света по таймеру;
Отключение, включение, настройки на удалении;
Коррекция звука голосом или хлопком;
Сочетание с системой умного дома;
Перемена возможных световых характеристик прибора света: расцветка, яркость, ритмичность.

Принцип работы

Действие диммера направлено на постепенное нарастание напряжения приходящего тока до выбранного значения: 0-100% возможностей светильника.

За счёт этого убирается отрицательное влияние по типу стартового броска, из-за которого у лампочек сильно уменьшается срок эксплуатации, что особенно затрагивает лампы накала.

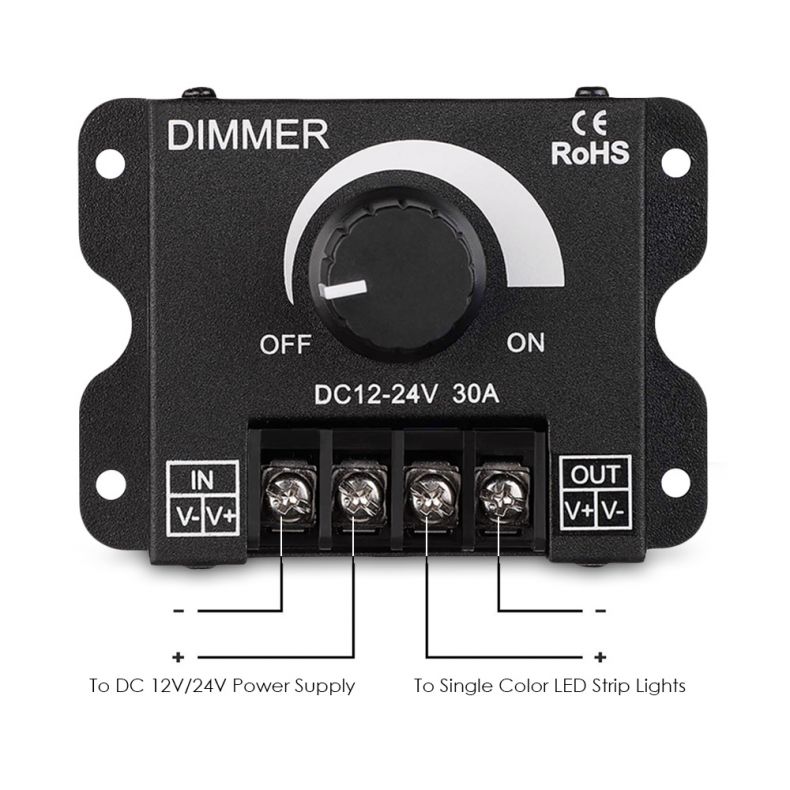

В основе их электронной схемы находятся симисторы, транзисторы, тиристоры. Им свойственна простота построения, малый вес, размеры, а ещё недорогая стоимость. Чаще всего подсоединять в электросеть диммер этого типа можно со спиральными или led компонентами.

Это вызвано амплитудой выдаваемого тока – прибор выдаёт не полную синусоиду, подобно стандартизированной сети, а наподобие полуволны с обрезанными верхушками.

Потому энергосберегающие типы лампочек станут моргать или вовсе не будут корректироваться. Для них необходимы особые регуляторы: на основе автотрансформаторов, могущих выдать ток с необходимой синусоидой. Однако они массивные и имеют высокую стоимость.

Виды регуляторов

Смотря что нужно подсоединить – свет в отдельной комнате, нескольких комнатах или одну лампочку в ночном светильнике, используются различные типы осветительных регуляторов.

Новейшие модели отличаются следующими параметрами:

На шнуре. Небольшие изделия, снабжённые кабелем питания и вилкой. Разработаны непосредственно для регуляции света ламп накала. За счёт них можно управлять возможностями одиночных светильников: торшеров, ночников, настольных ламп;
Модульного типа. Предназначены для монтирования в щиток на рейку DIN. По виду похожи на автомат. В основе задействуется понижающий трансформатор. Чрез него подсоединяются галогенные и лампы накала. Управляются за счёт включателя клавишей или выносной кнопки;
Проходные – действуют по методу проходящего переключателя: дают управление светом с различных местонахождений;

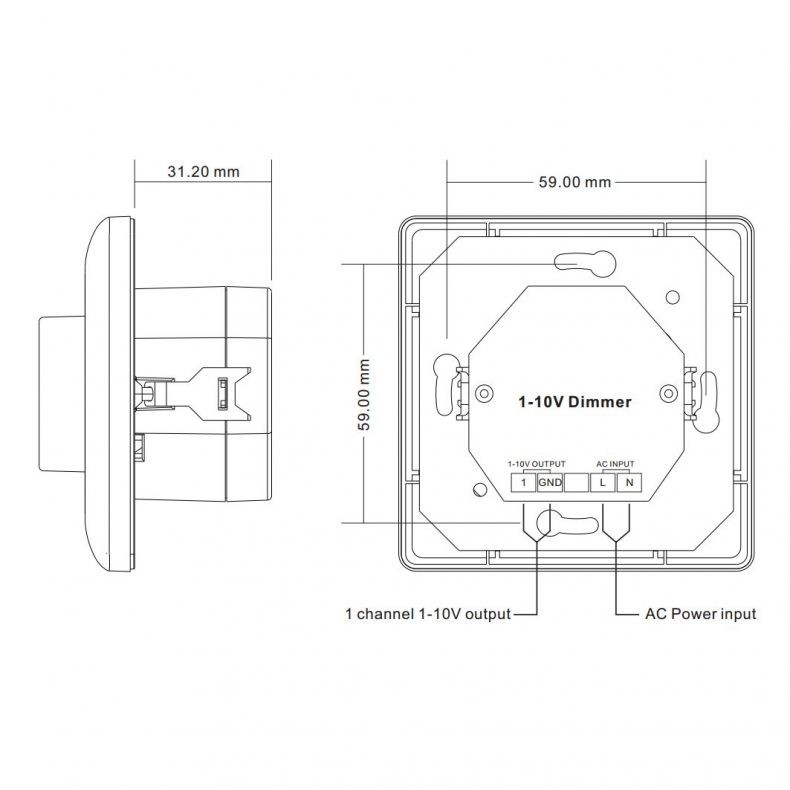

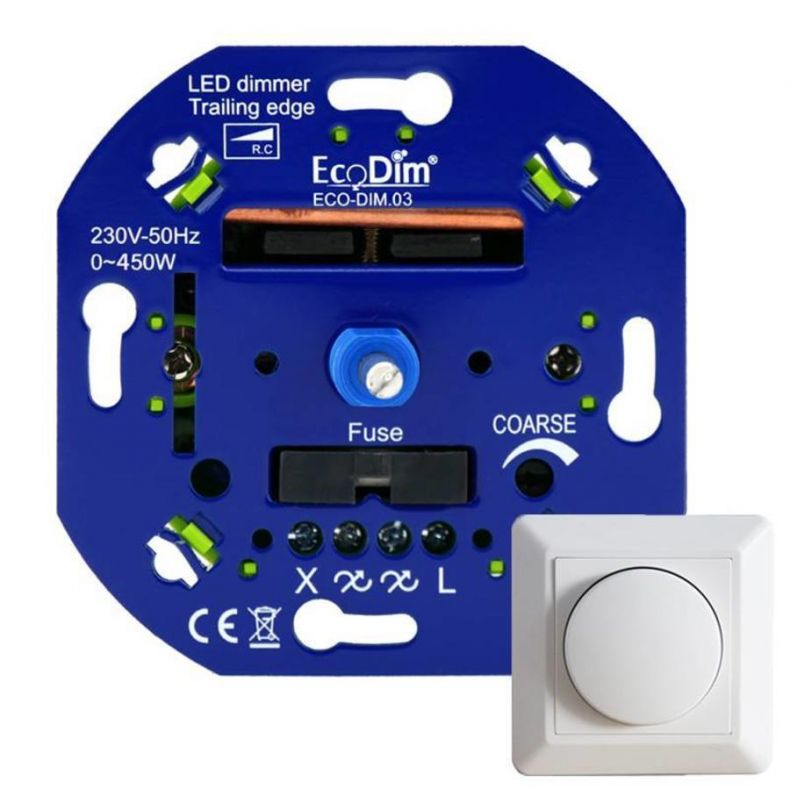

Моноблочные – способны обслужить разные виды лампочек, смотря по модели. По виду и методу установки схожи со стандартными переключателями в комнате. Монтируются в электрическую схему на фазный разрыв.

Для подсоединения света в середине дома нередко применяются моноблочные виды, а чтобы управлять около дома – модульные.

Виды по методу управления

Отталкиваясь от механизма включения или выключения и метода применённых характеристик, есть такие диммеры:

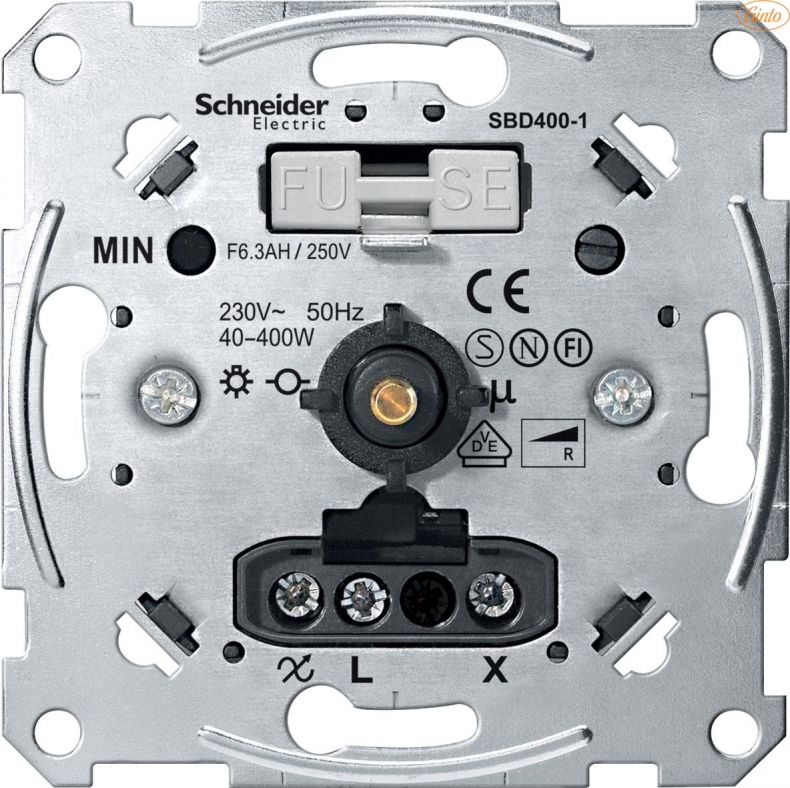

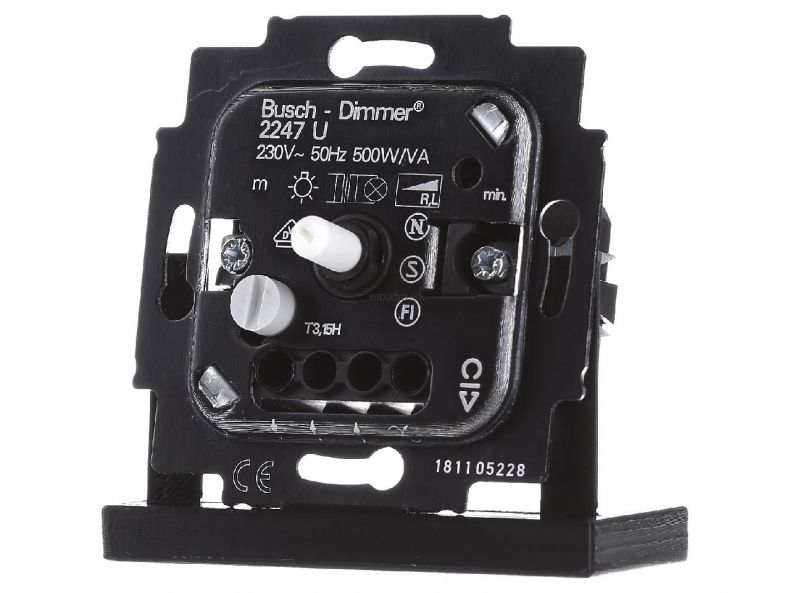

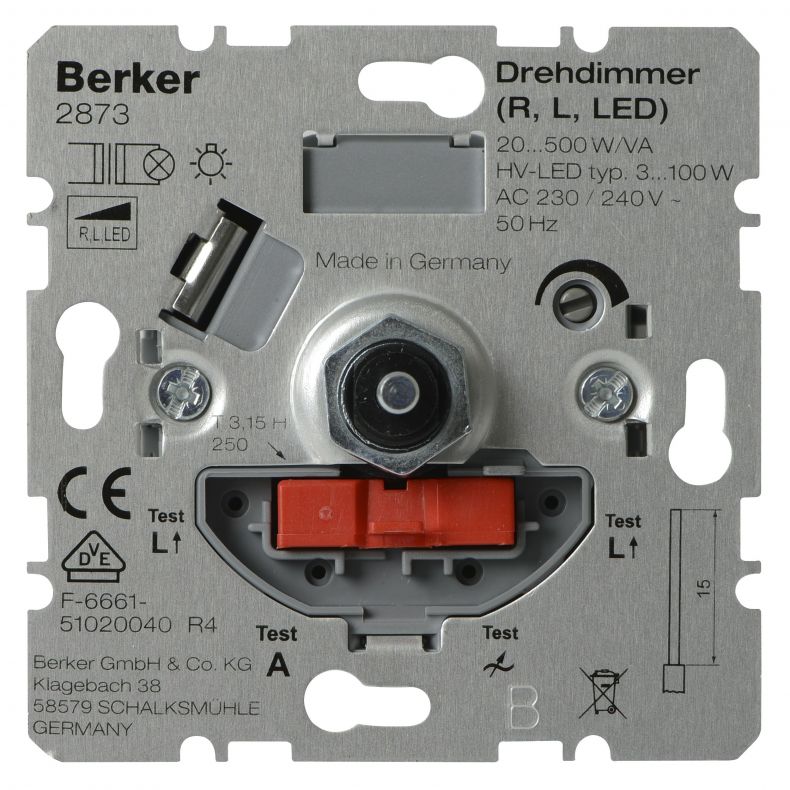

Поворачивающие – за счёт поворачивающегося диска можно управлять. Таких изделий много, имеют комфорт в управлении. Минус – запуск прибора всегда выполняется с минимумом яркости;
Сенсорные – снабжаются сенсорным экраном управления. Им присуща большая надёжность, долгий срок службы среди аналогов – из-за неимения переключающих механических компонентов;
Поворотные с нажимом. Метод работы схож с поворачивающими аппаратами, но для старта и выключения диск требуется нажимать, а чтоб отрегулировать надо поворачивать;
С клавишами – схожи со стандартизированными включателями света. Нажим клавиши в одно или другое положение включает или отключает свет, а удержание её на протяжении 2-3 секунд – регулирует яркость. У моделей с 2-мя клавишами – одна клавиша отвечает за старт и выключение, а другая управляет свечением.

Большое распространение для регуляции параметров света принадлежит поворачивающимся моделям из-за их простоты и удобного использования.

Добавочный функционал

Принимая в расчёт конкретные задачи, которые ставятся перед световым регулятором: подключить настольную лампу или свет во всём доме и за его краями на расстоянии – в моделях используются добавочные функции:

Слияние с интеллектуальной системой управления домом;
Включить или отключить свет, согласно настройкам таймера;
Задействование разных ритмов работы освещающей техники – мигание, порой затухание;
Формирование графика старта и отключения приборов света по отдельным комнатам – для охранной цели в период долгого отъезда;
Настраивание и управление на удалении за счёт пульта;
Управление светом за счёт звуков: голос, хлопки.

Вариации схем

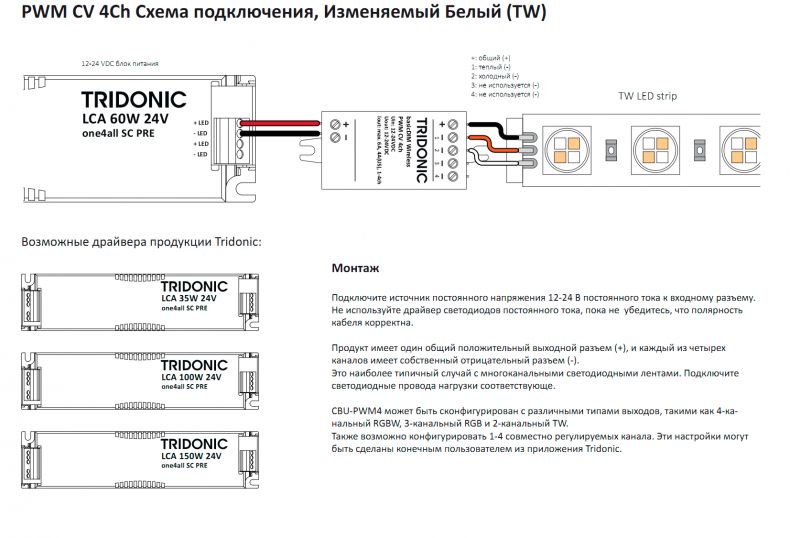

Для подсоединения диммера используются 5 востребованных схем:

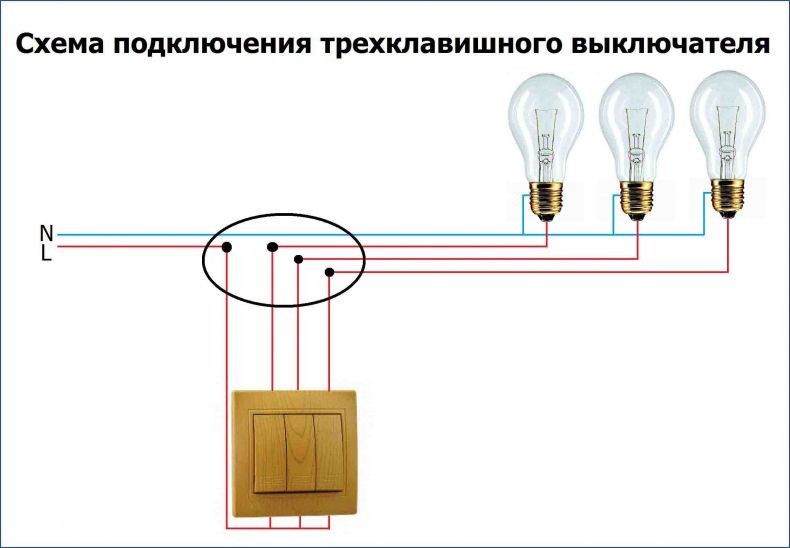

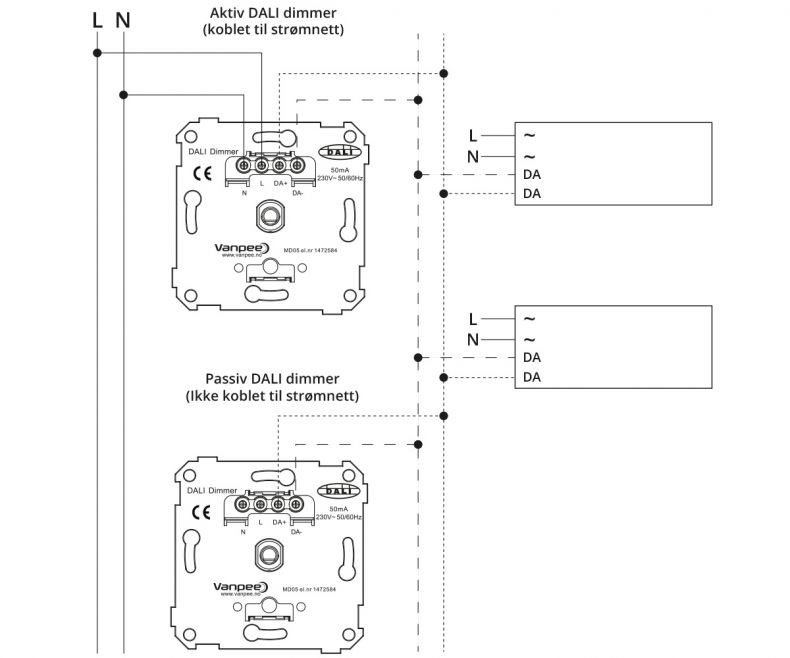

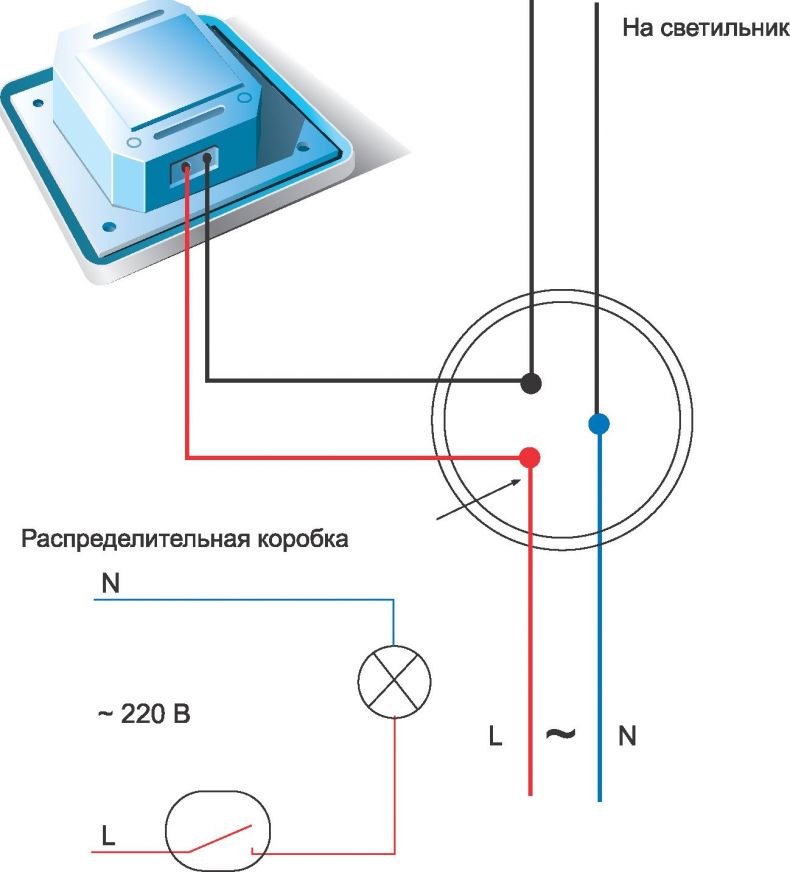

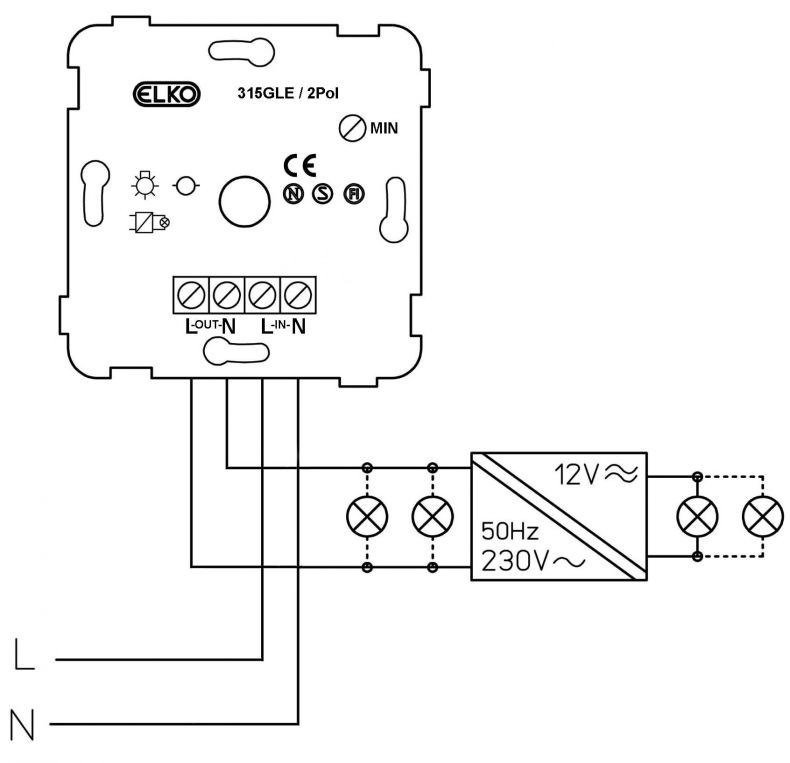

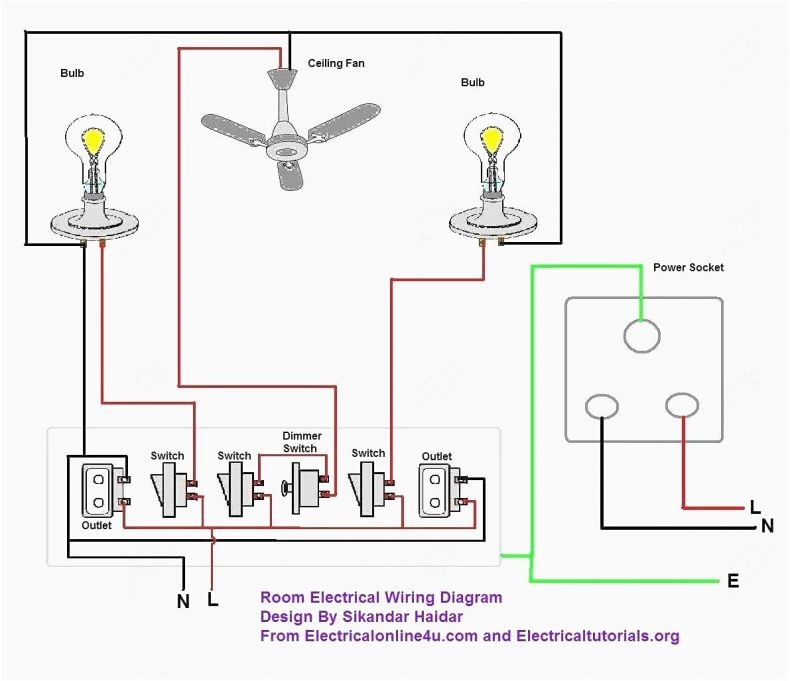

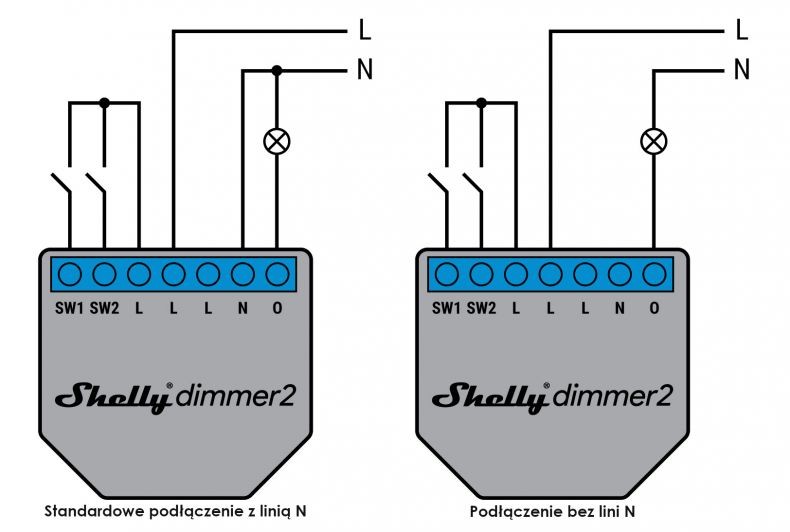

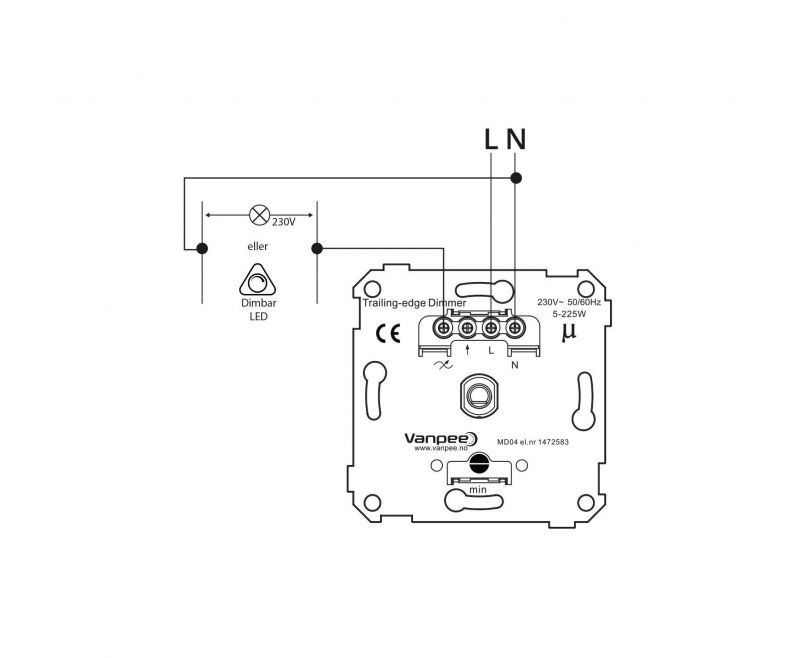

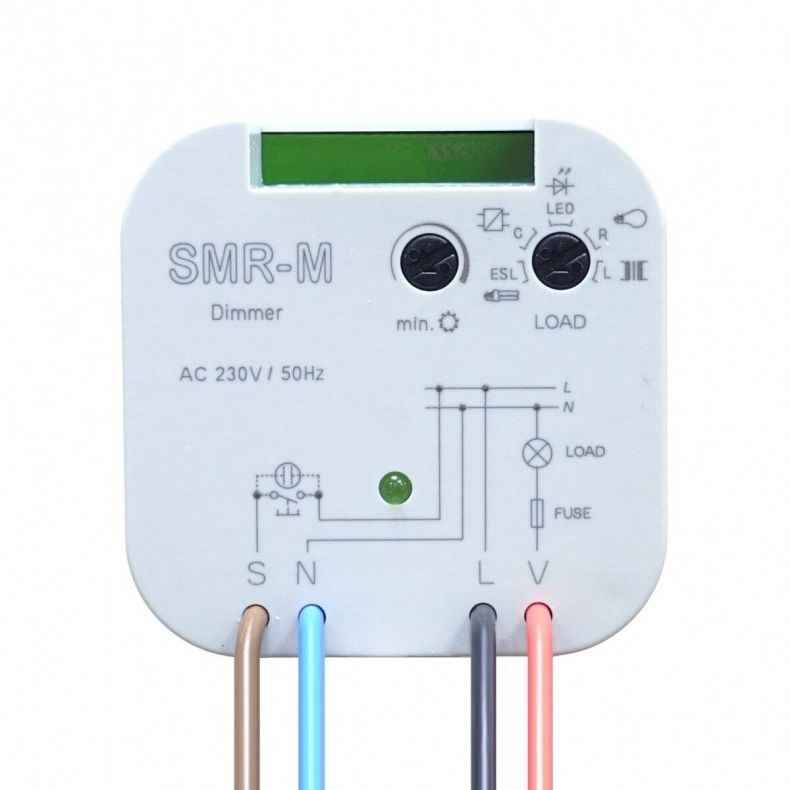

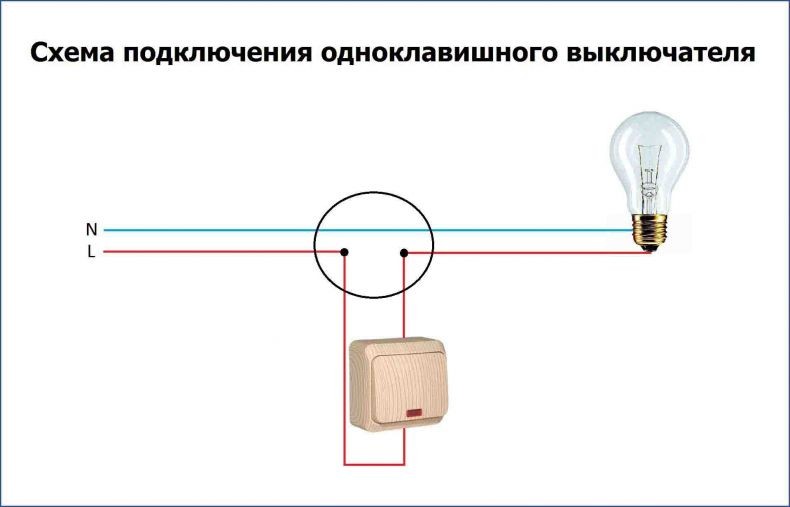

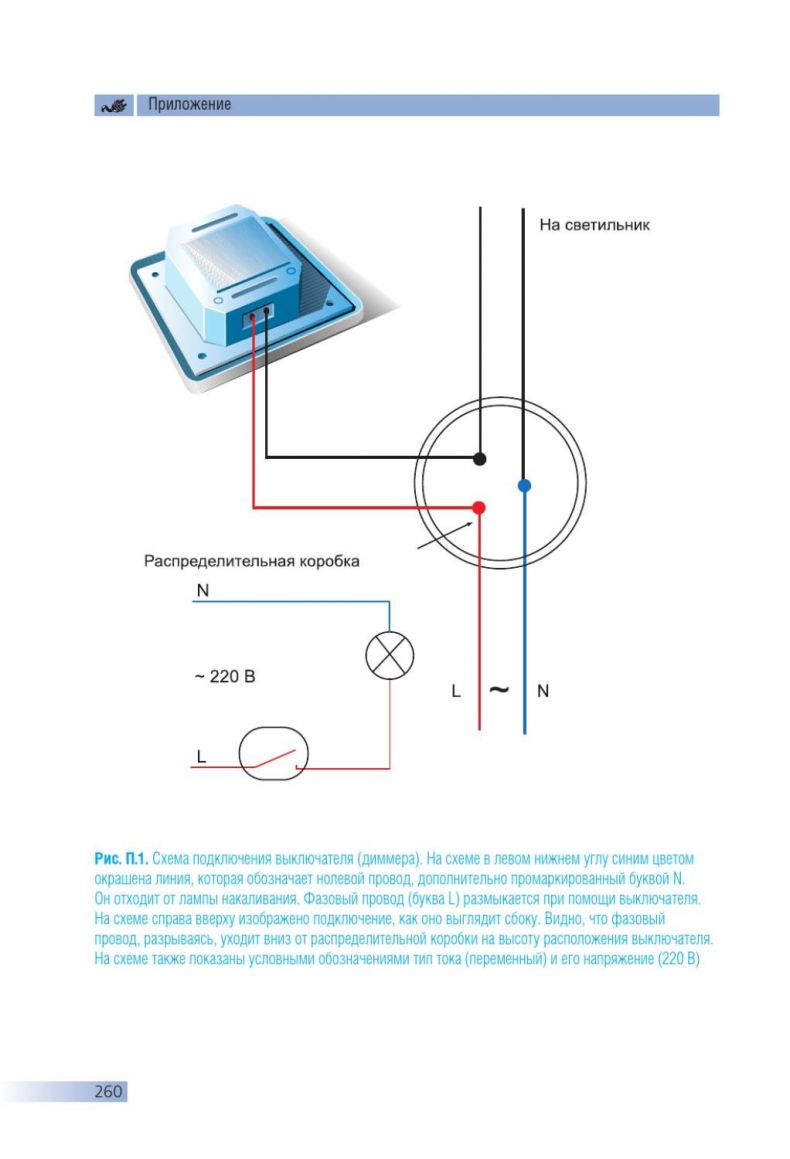

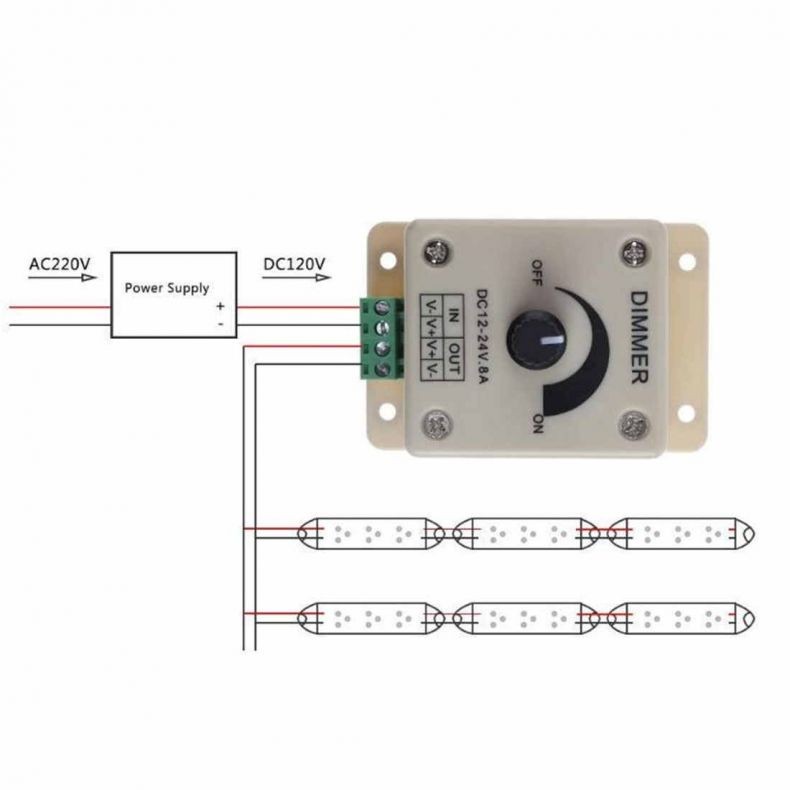

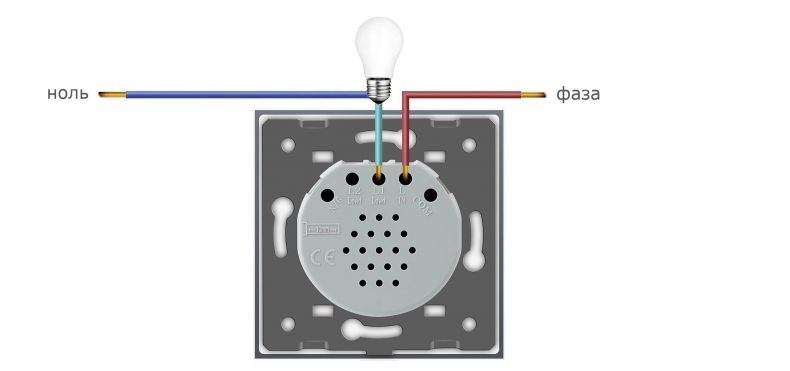

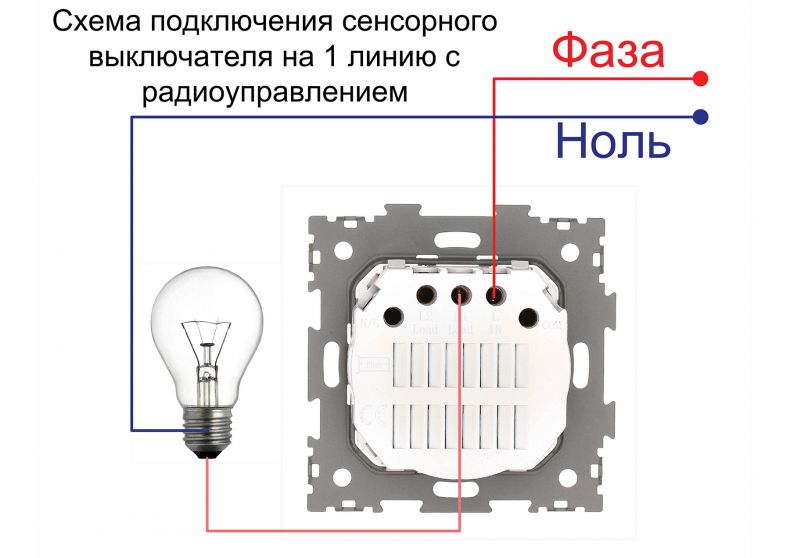

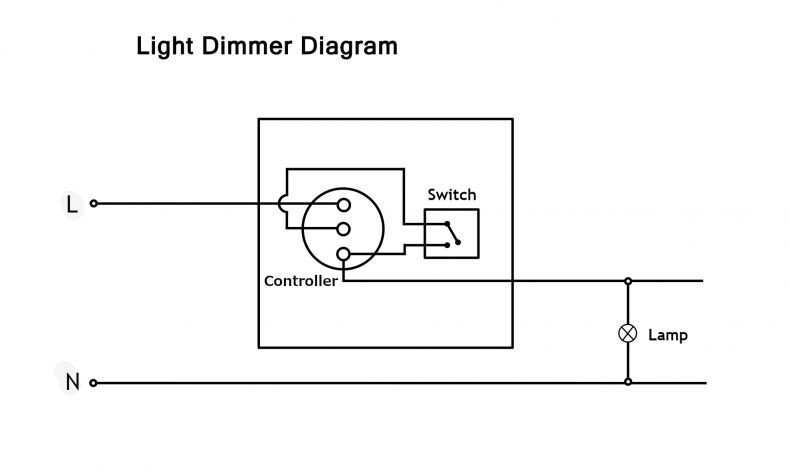

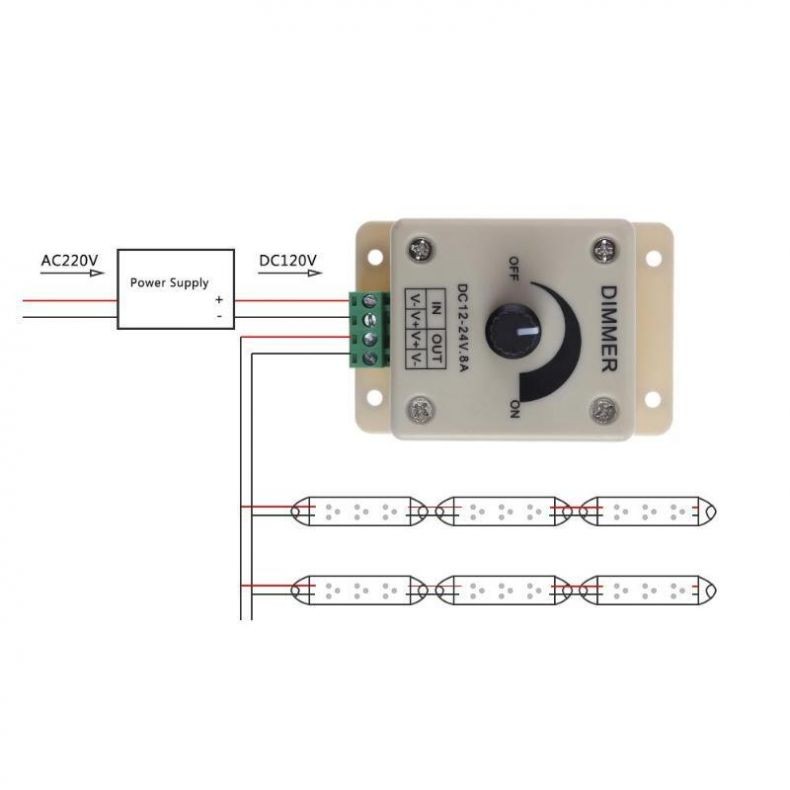

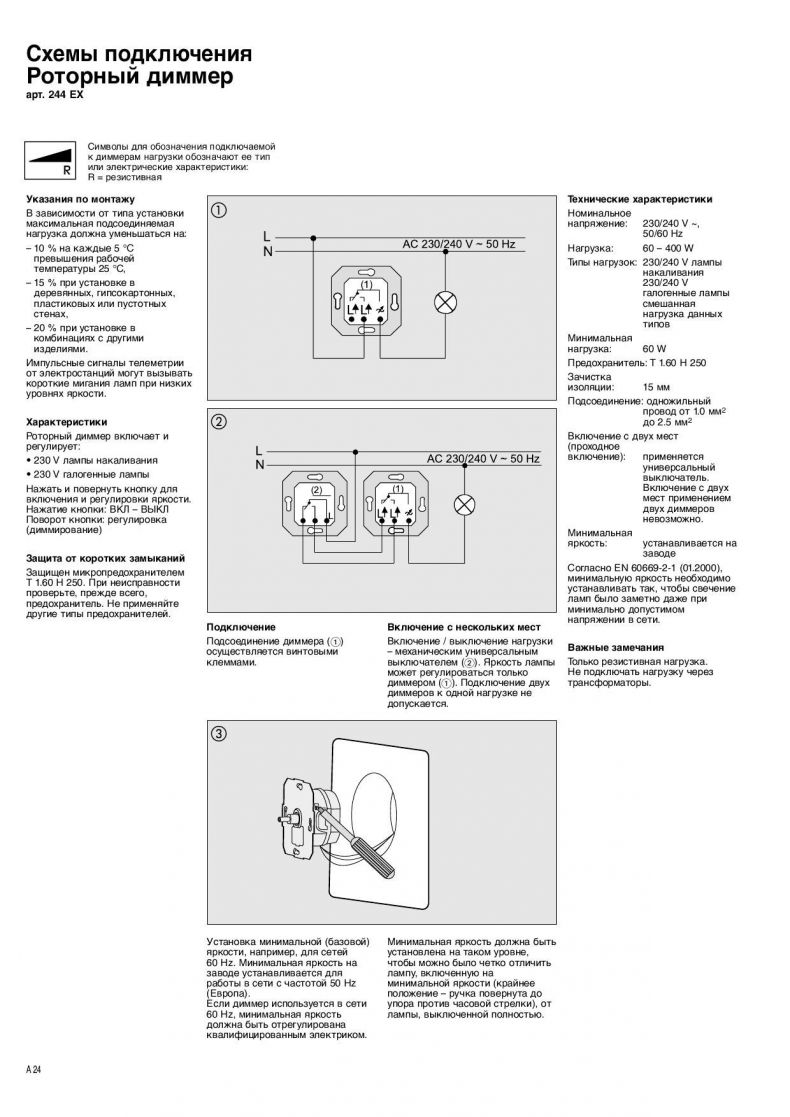

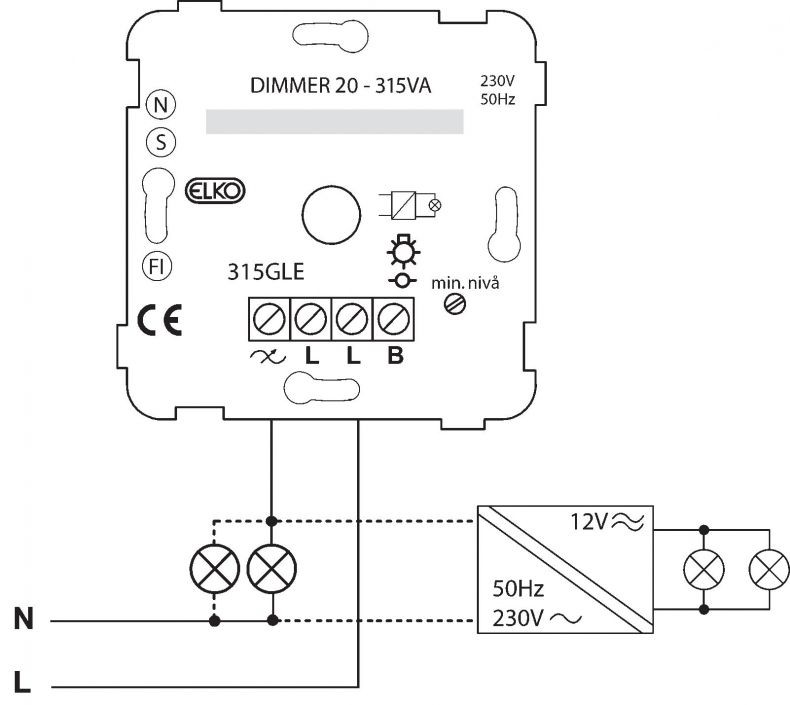

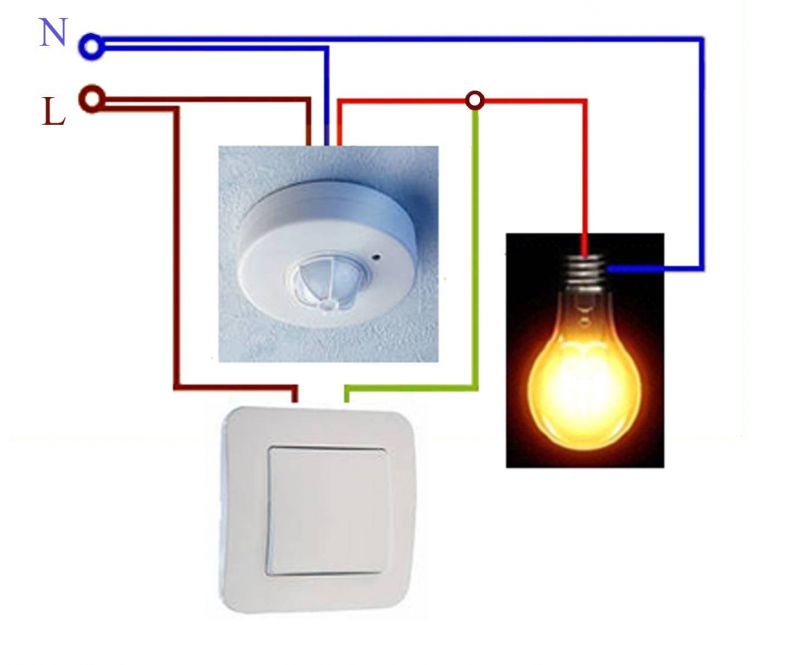

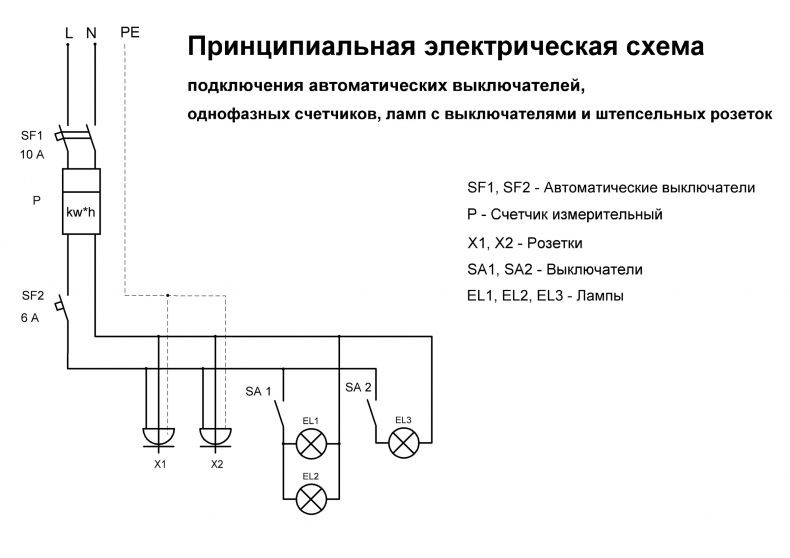

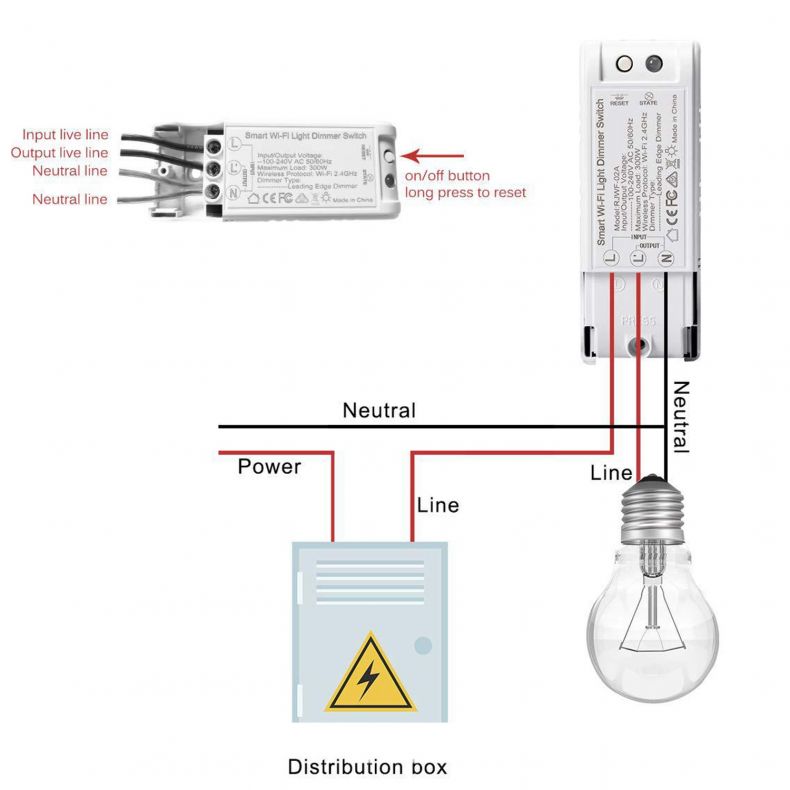

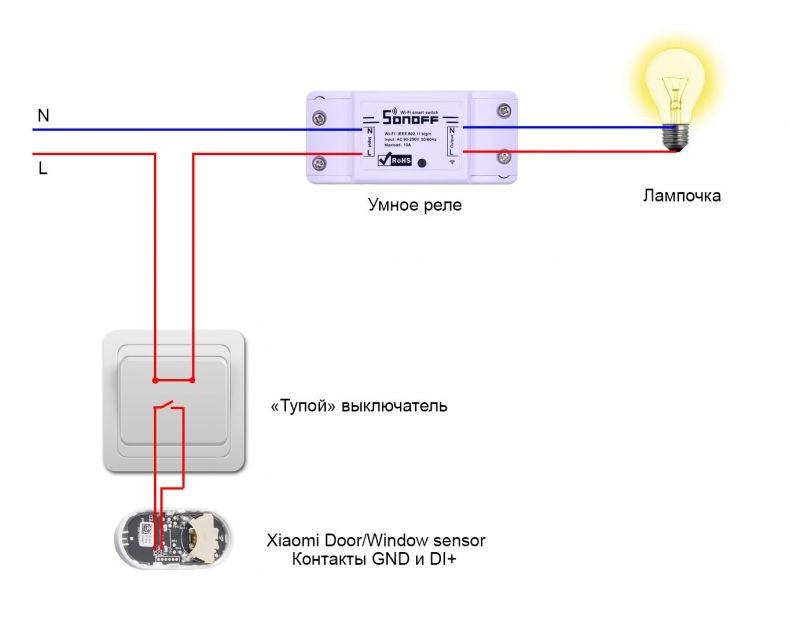

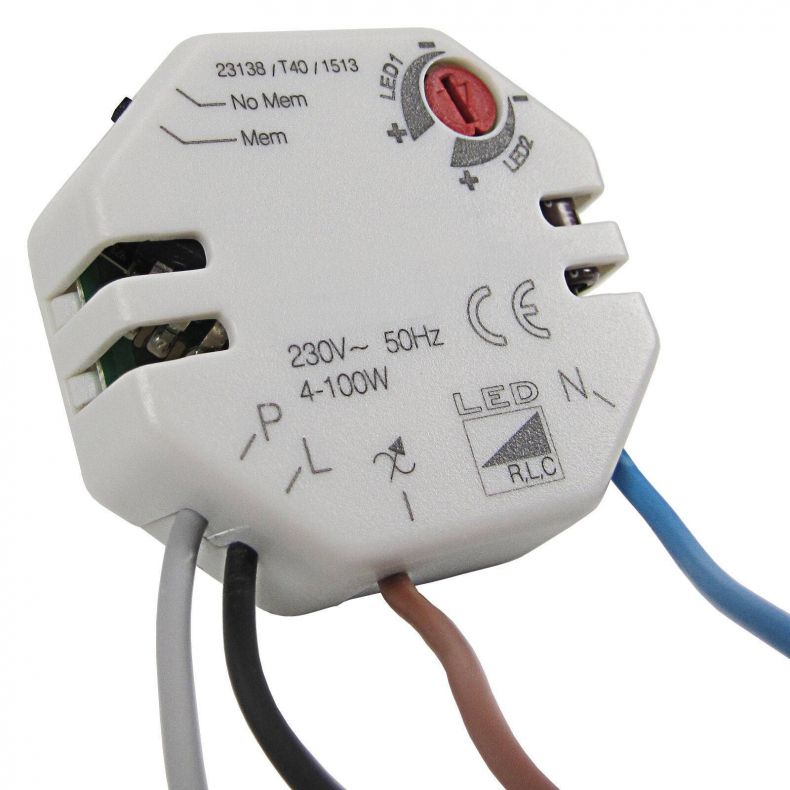

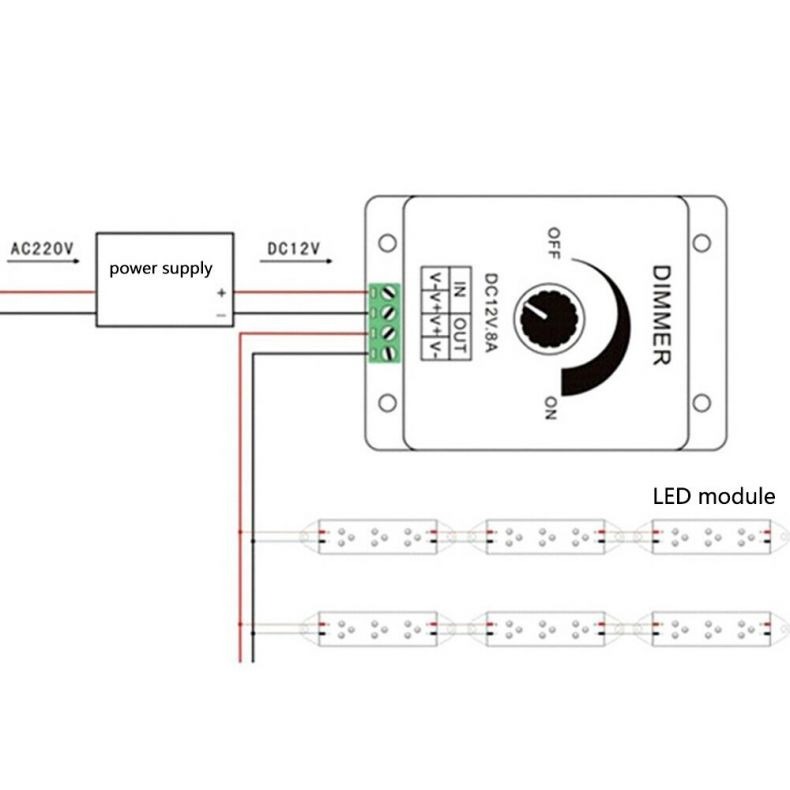

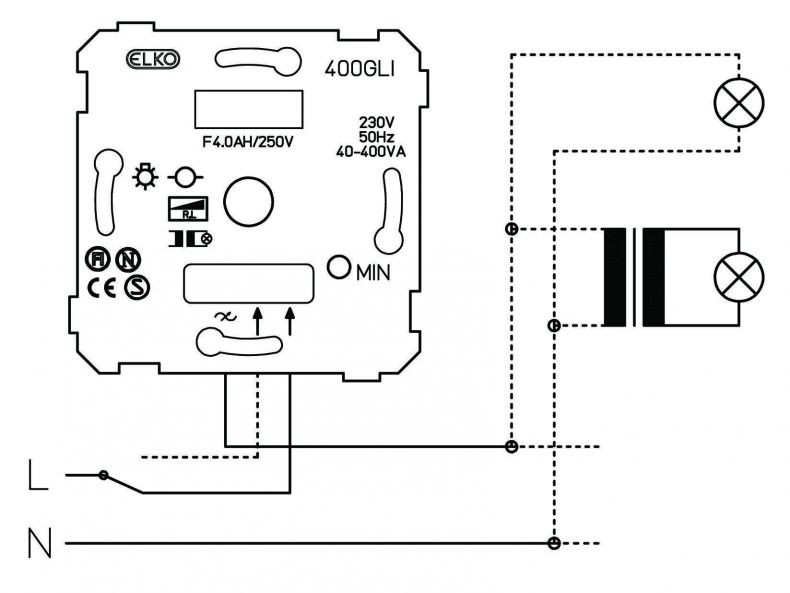

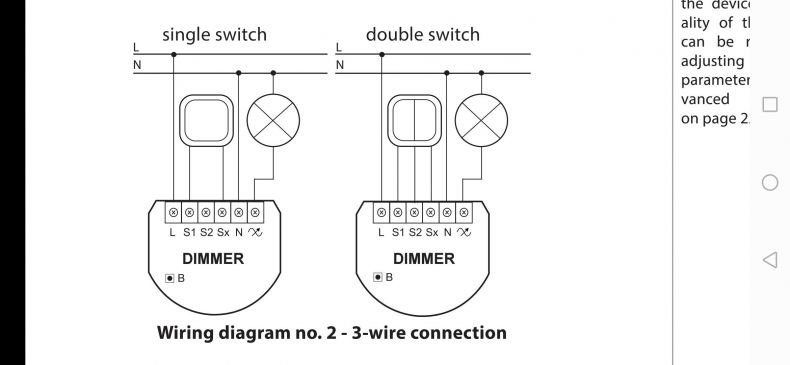

Простой вариант. Для правильного подсоединения лампочки в данной схеме, хватает регулятором подменить включатель, а именно установить его на разрыв. Но это применимо только к моделям механического типа. Если понадобится встроить сенсорную модель, тогда потребуется протянуть фазу и ноль. Это же относится к датчикам на свет, звук, движение. Для маломощных светильников также нужен ноль.

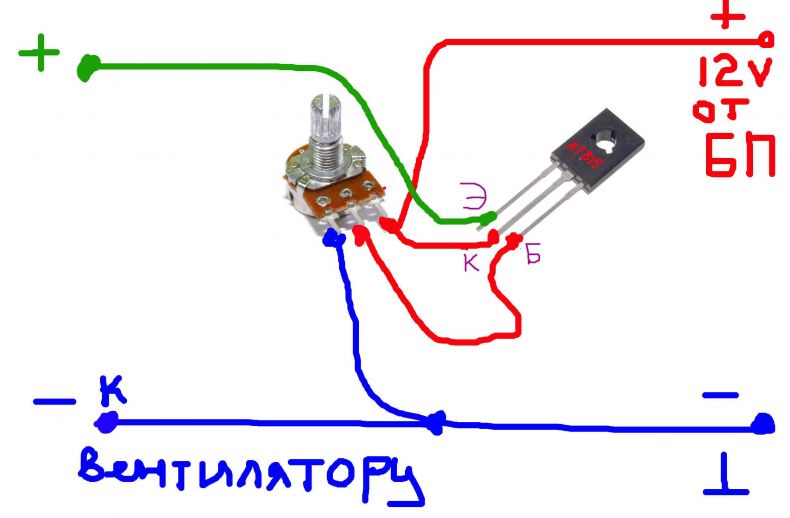

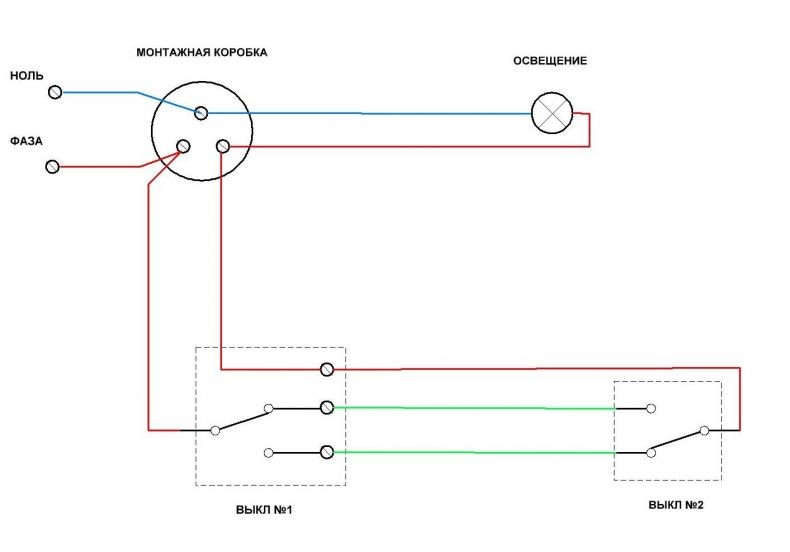

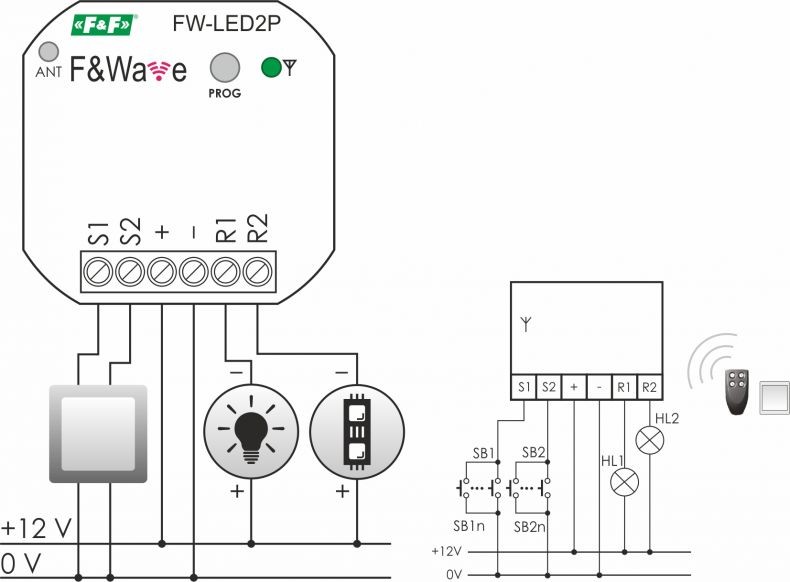

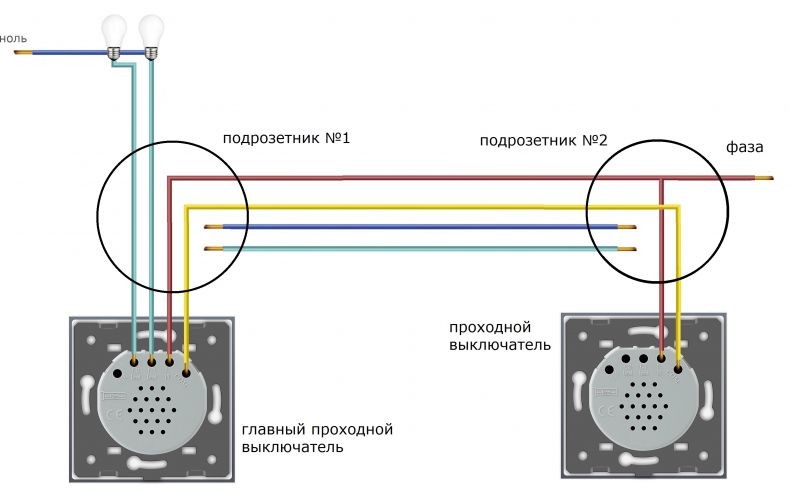

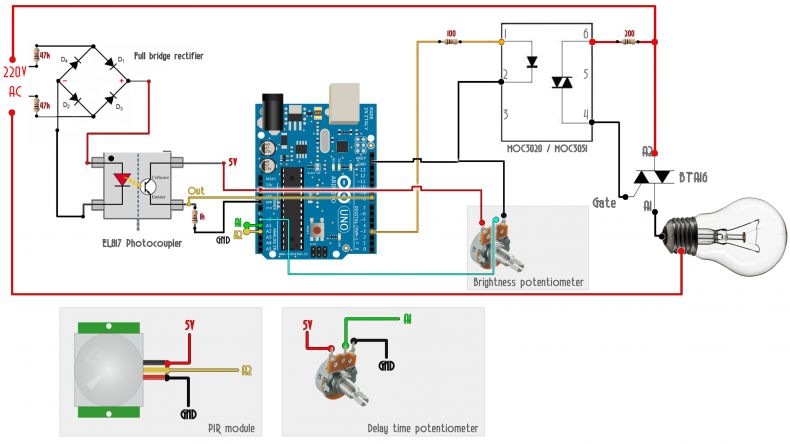

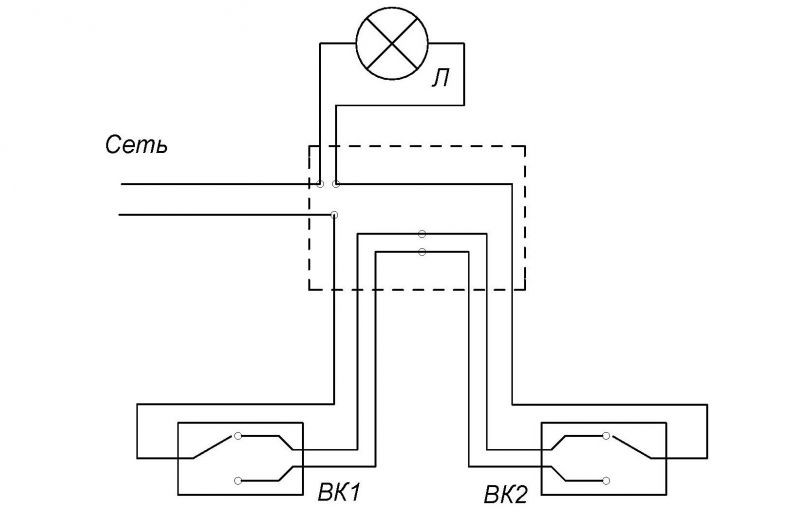

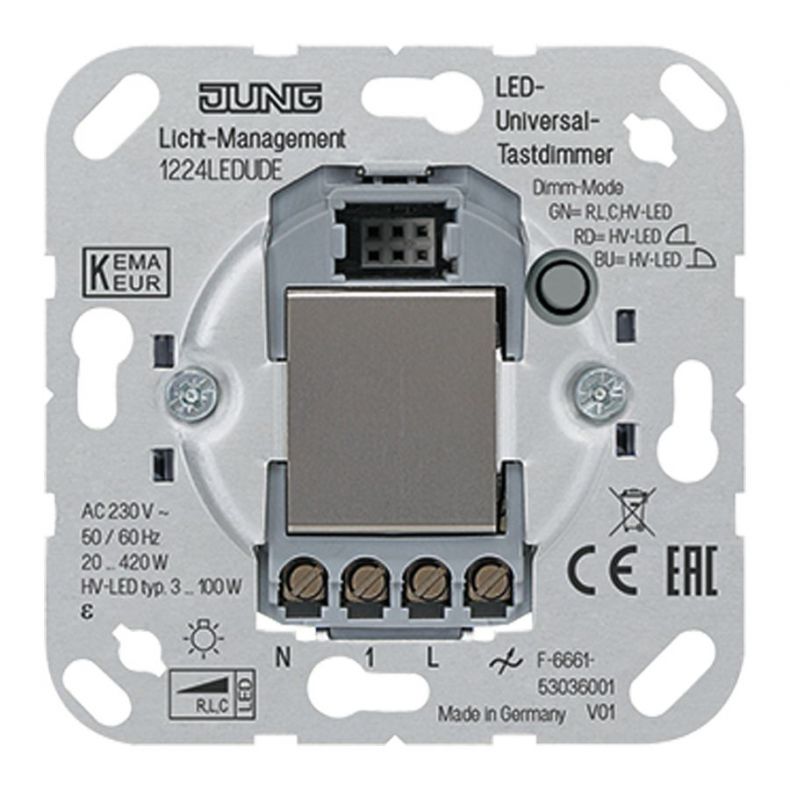

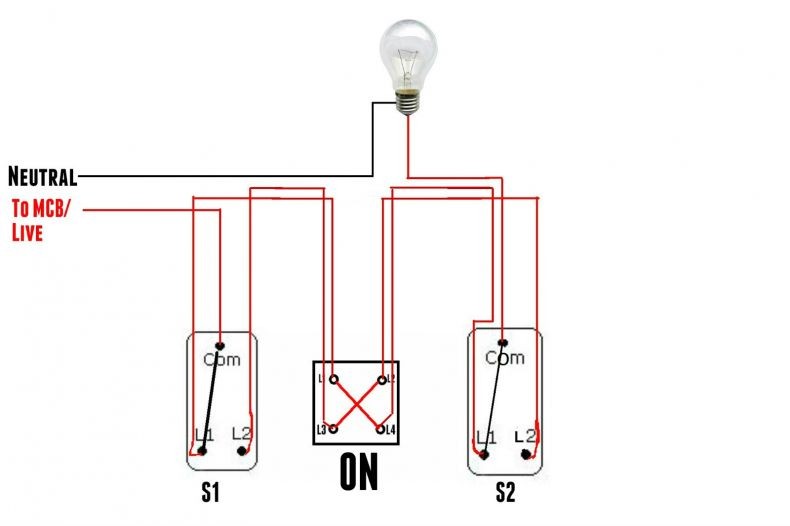

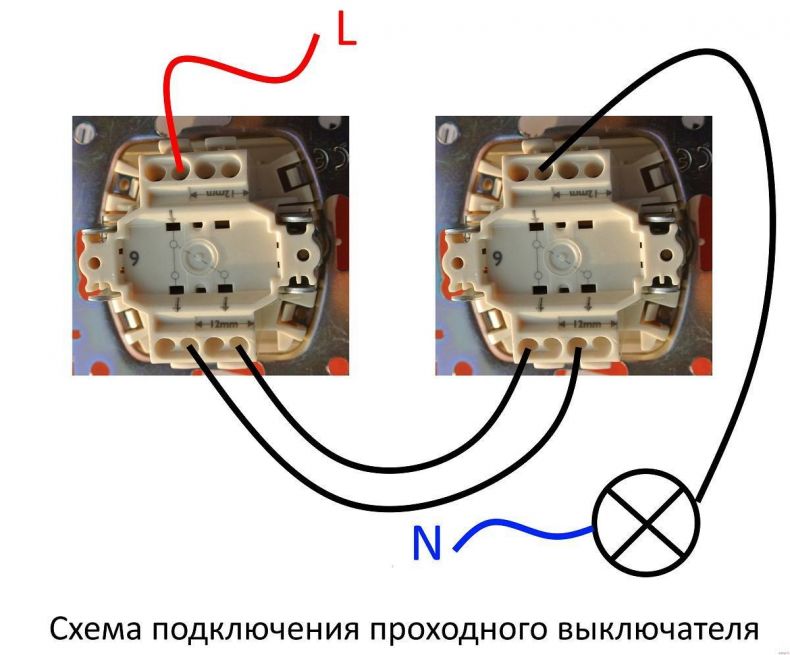

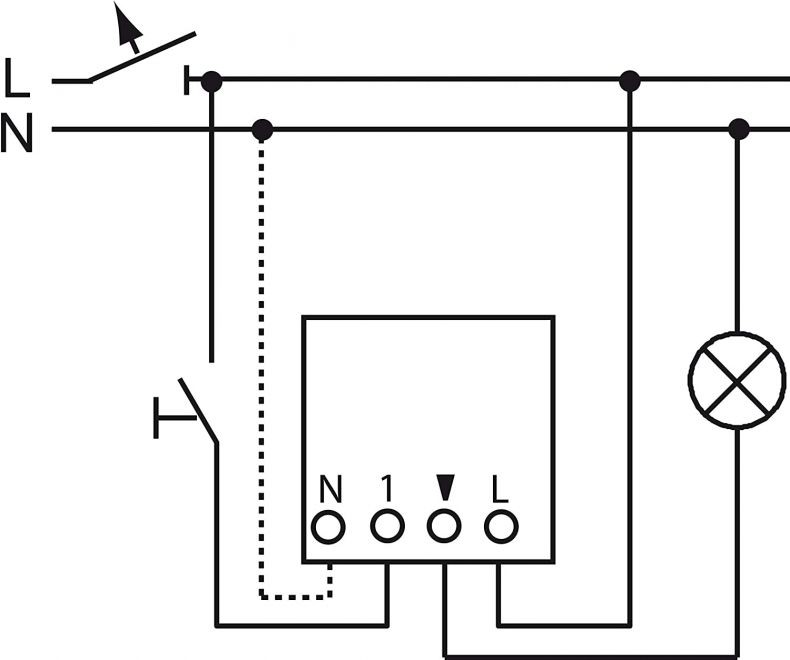

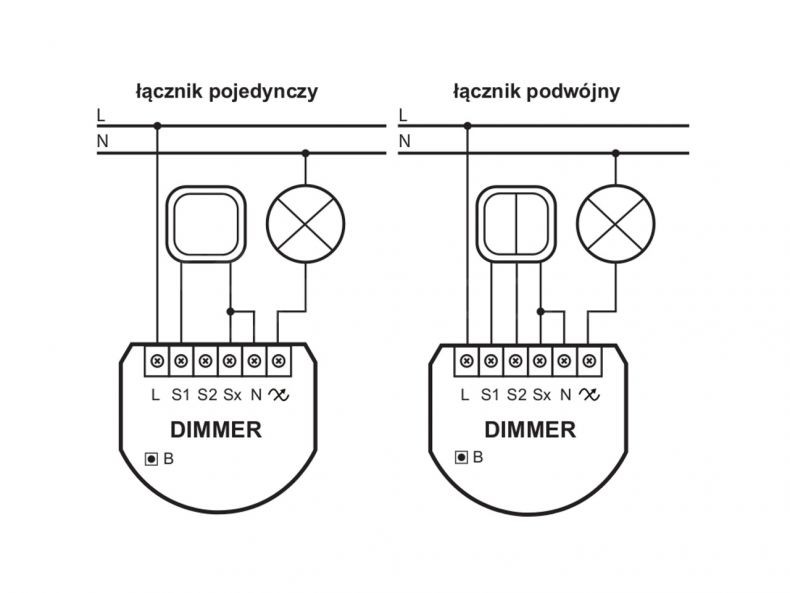

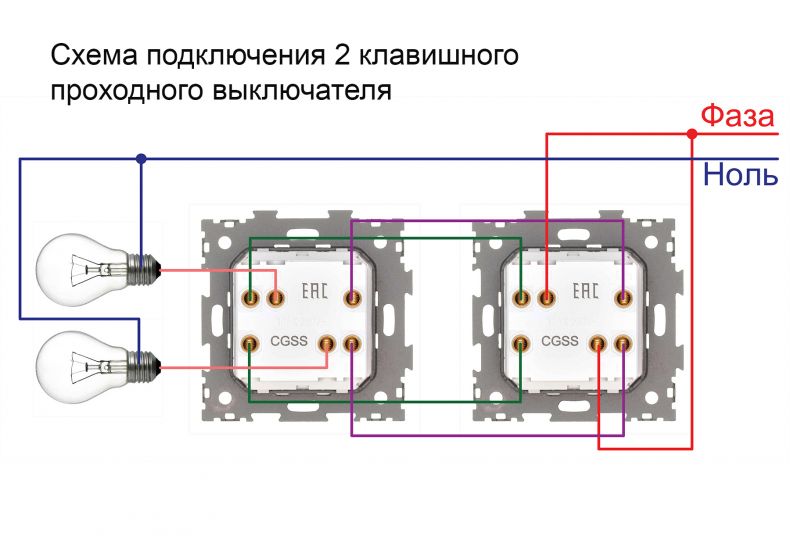

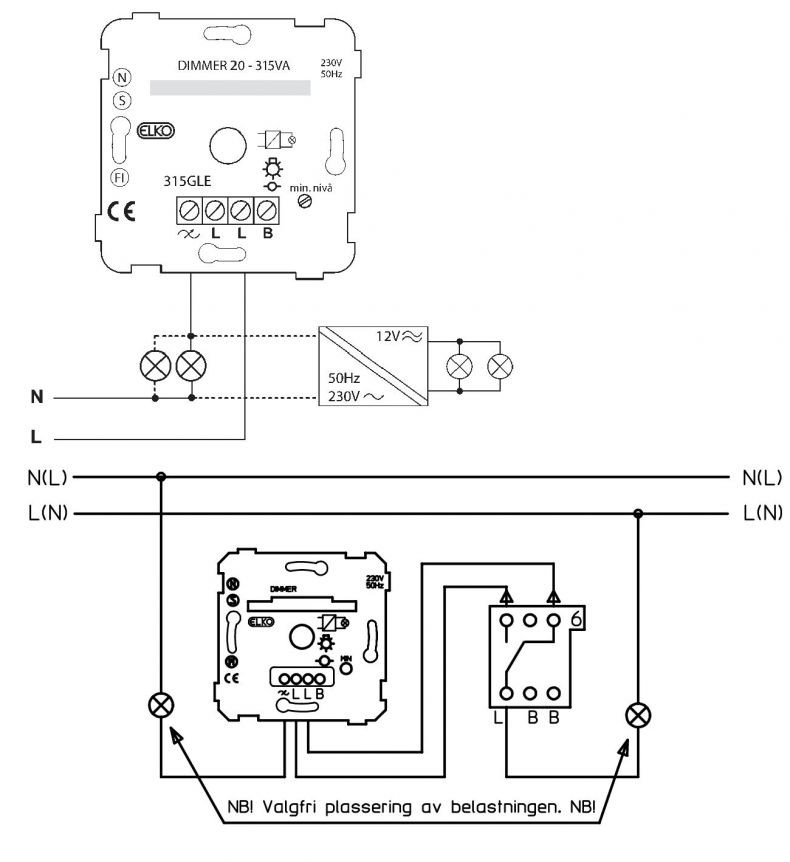

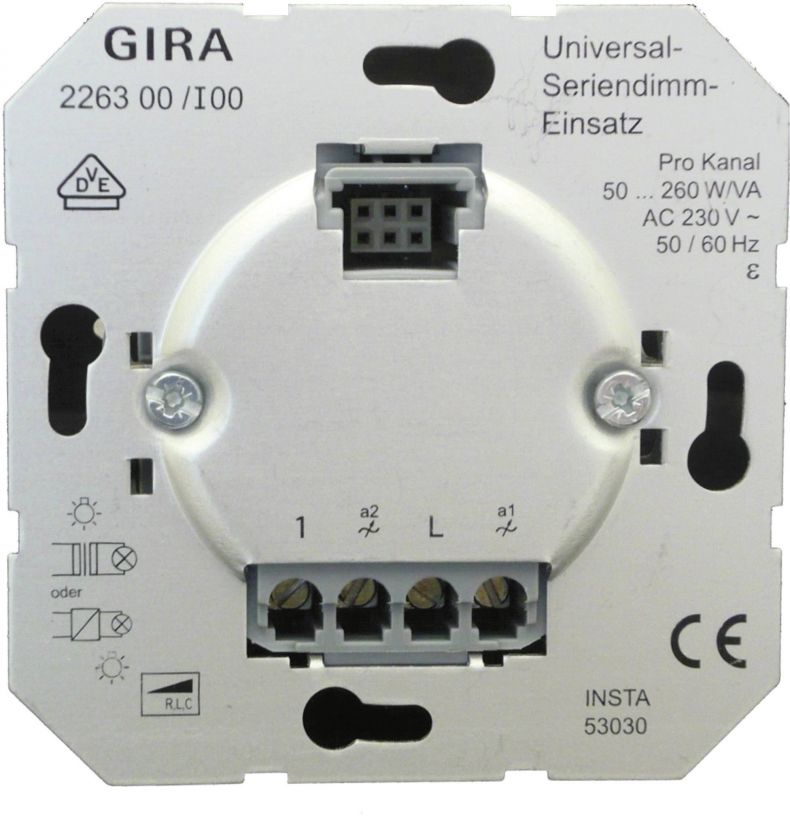

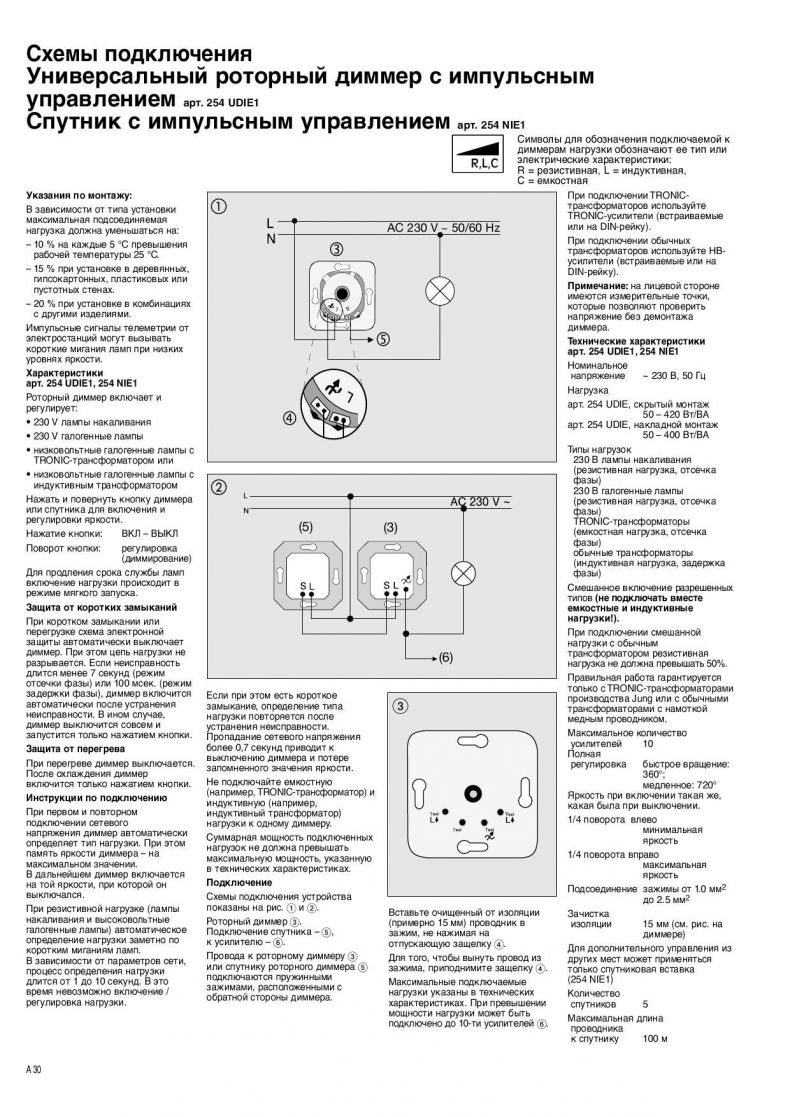

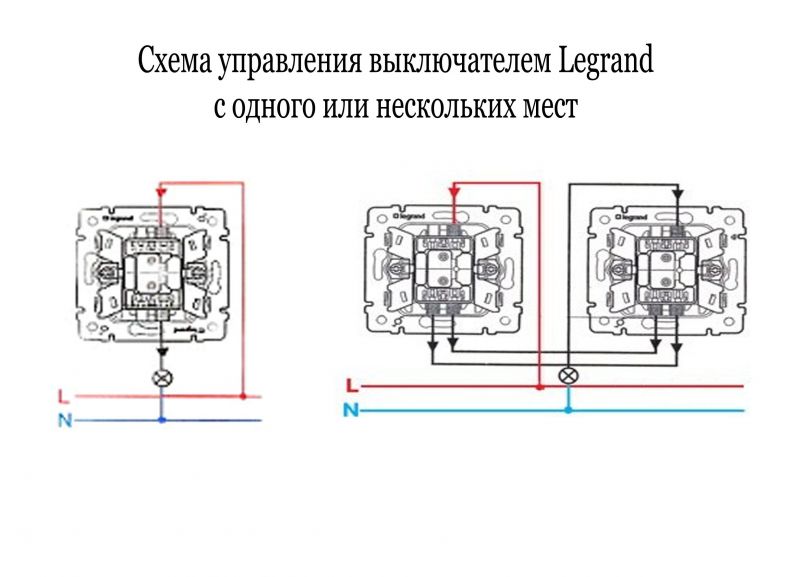

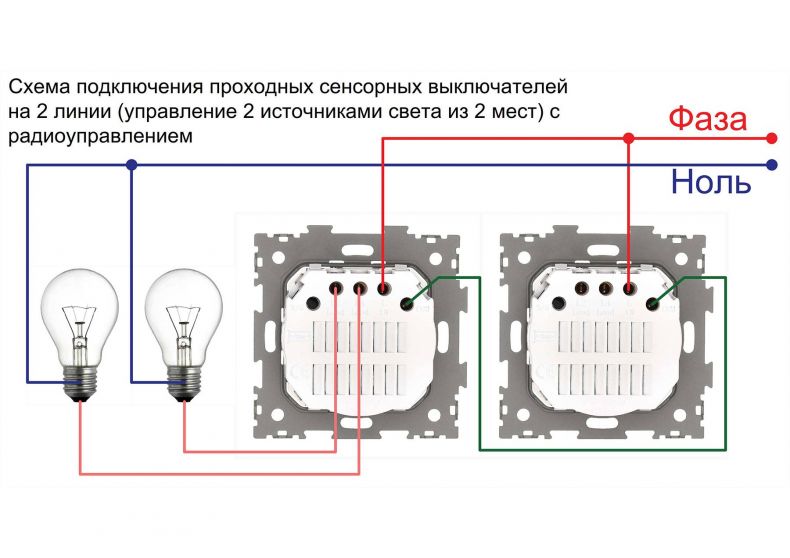

Проходной вид. Применяется в комплекте с включателем похожего типа. Схема затребована в спальне, комнате отдыха. К примеру, в начале помещения свет включается переключателем у дверей, а у кровати находится регулятор, которым можно настроить яркость света или включить/выключить.

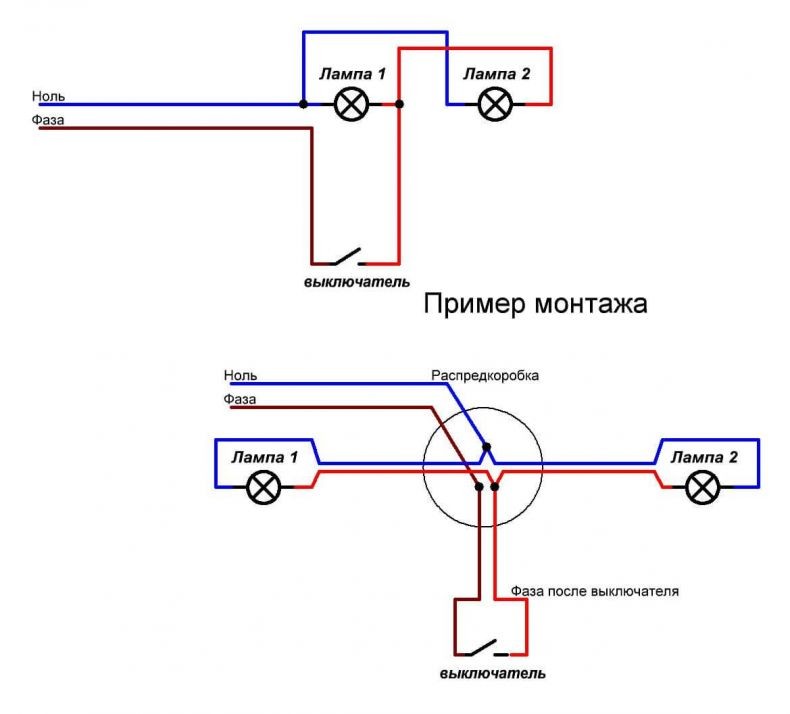

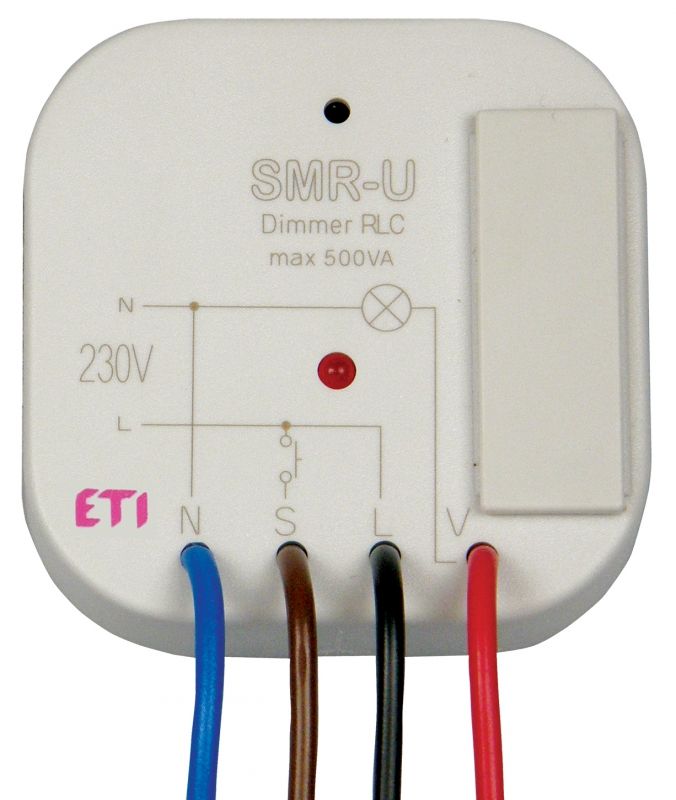

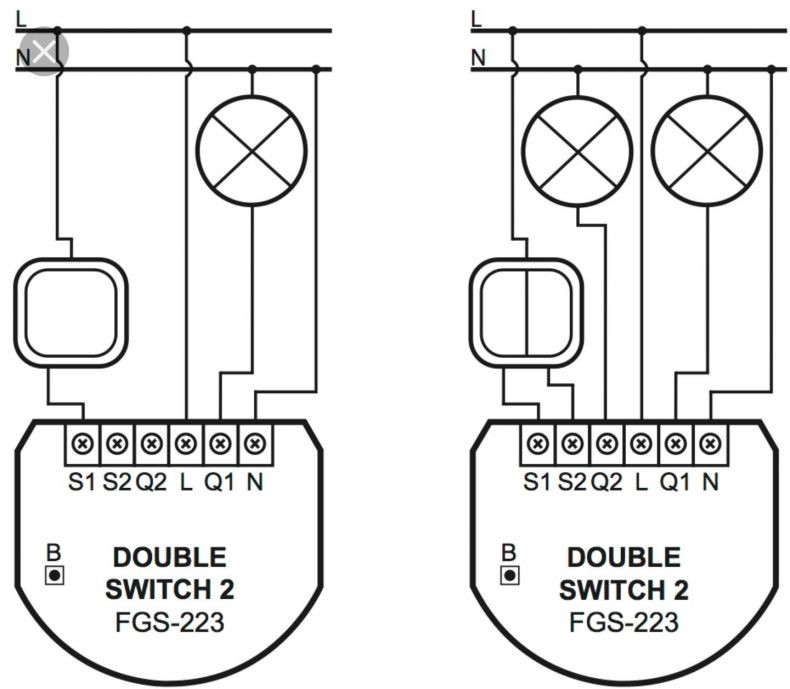

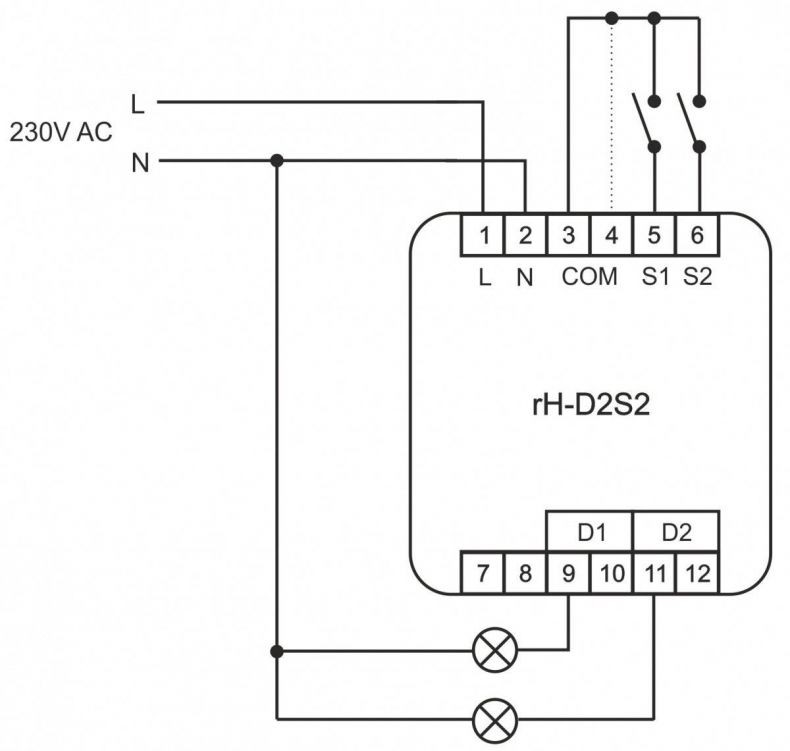

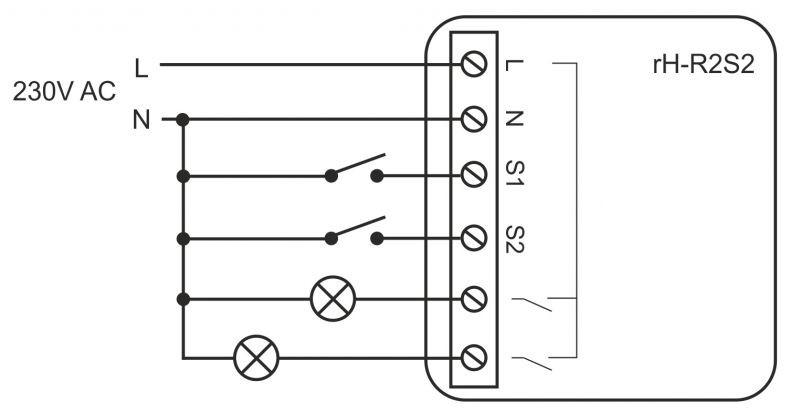

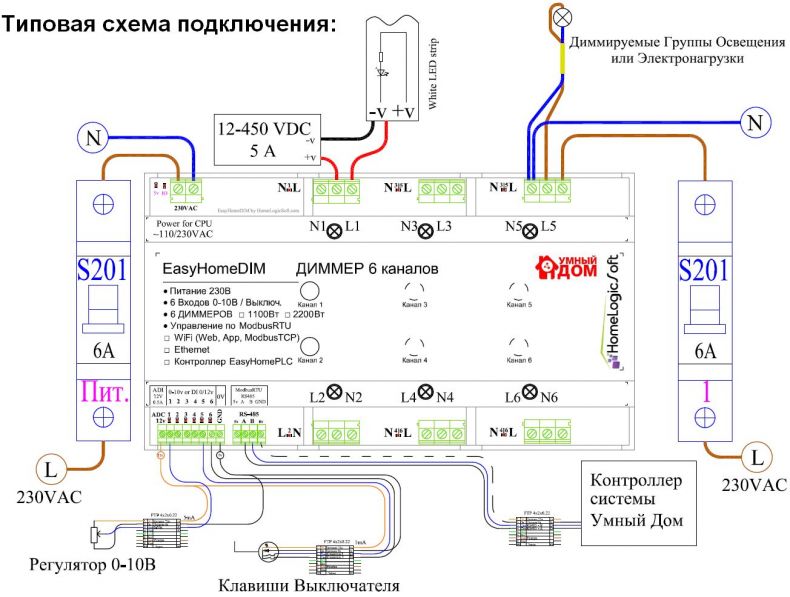

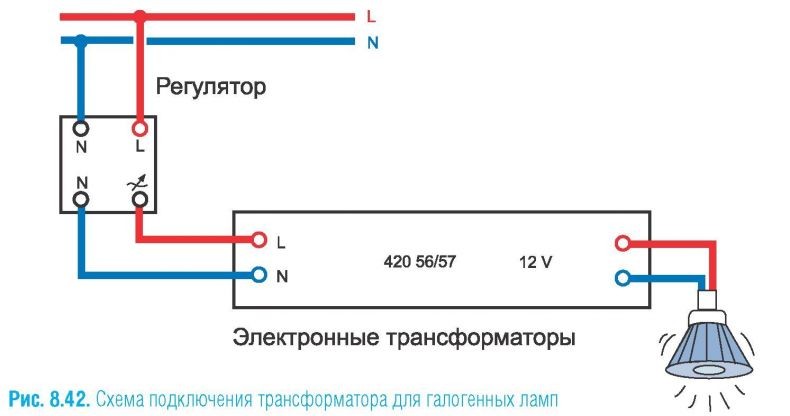

Модульный – эти регуляторы света монтируются на DIN рейку в щитовой с электричеством. С их помощью удастся управлять комплектом светильников: на земельной делянке, лестнице и другими. За управление отвечает выносной клавишный или включатель кнопка, совмещённые с модулем отдельным проводом.

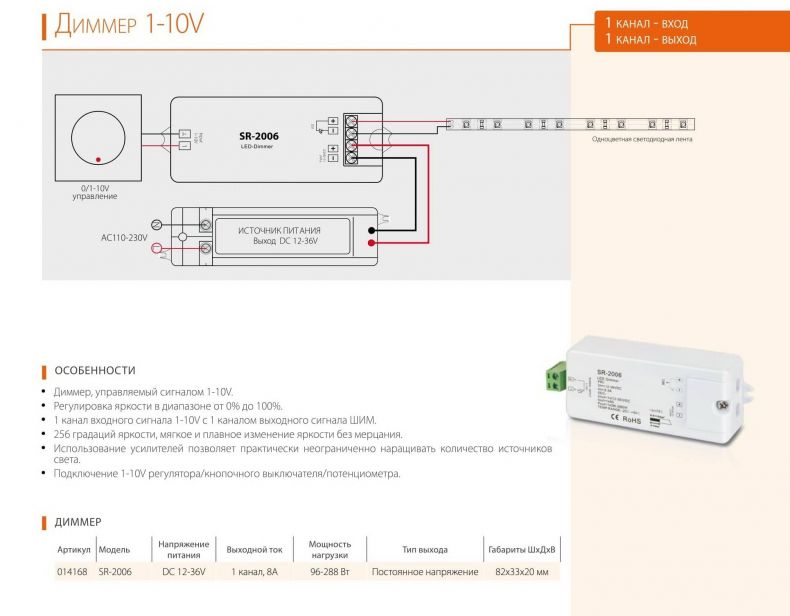

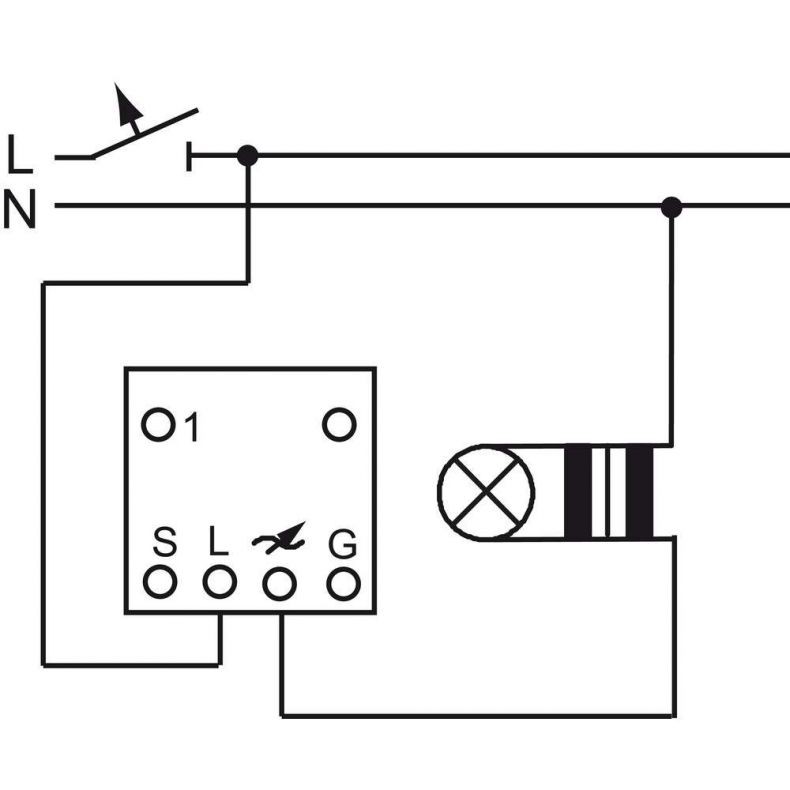

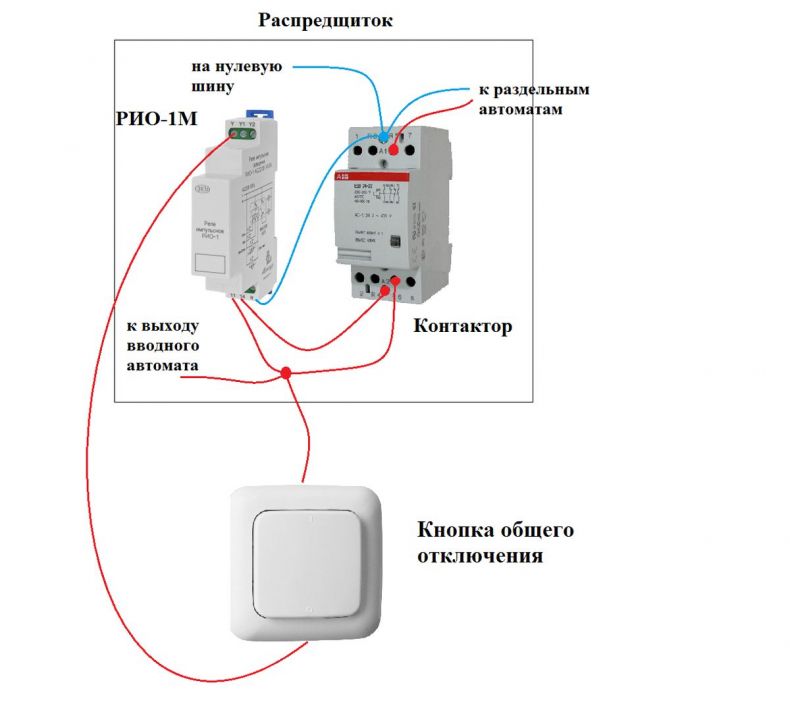

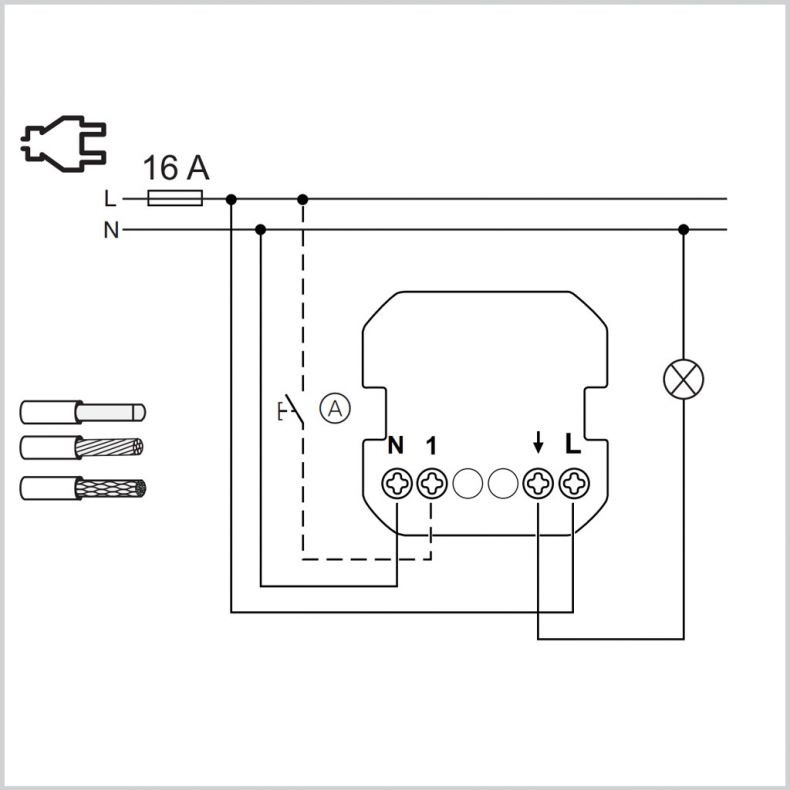

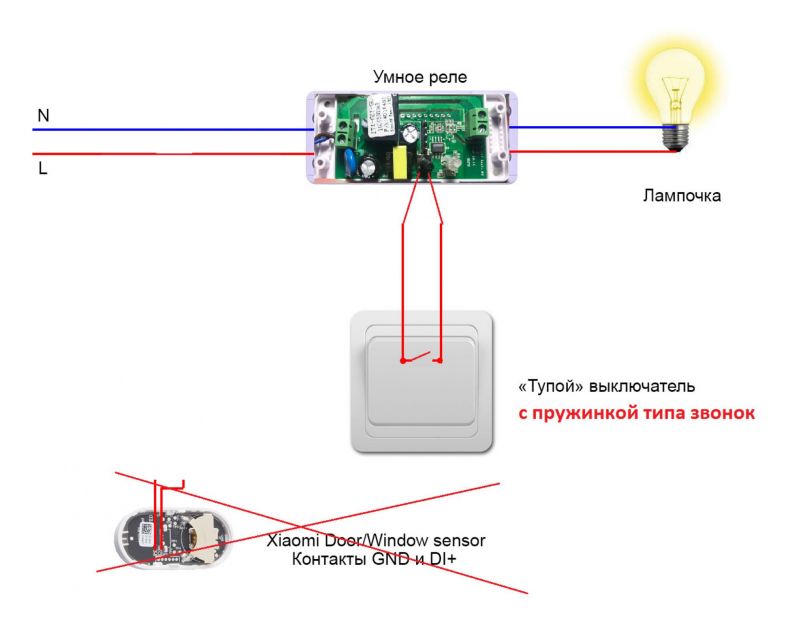

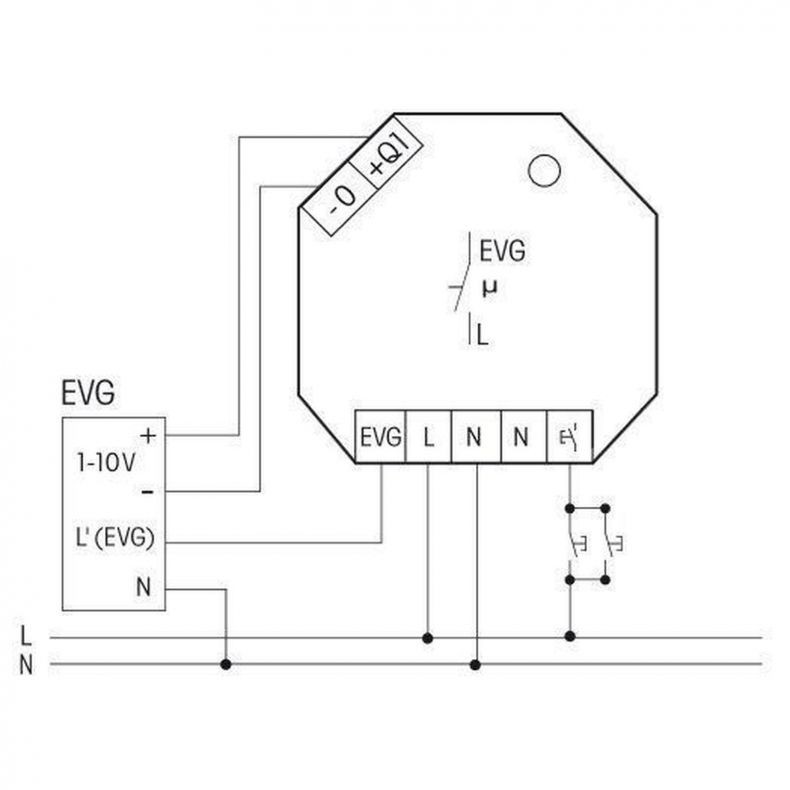

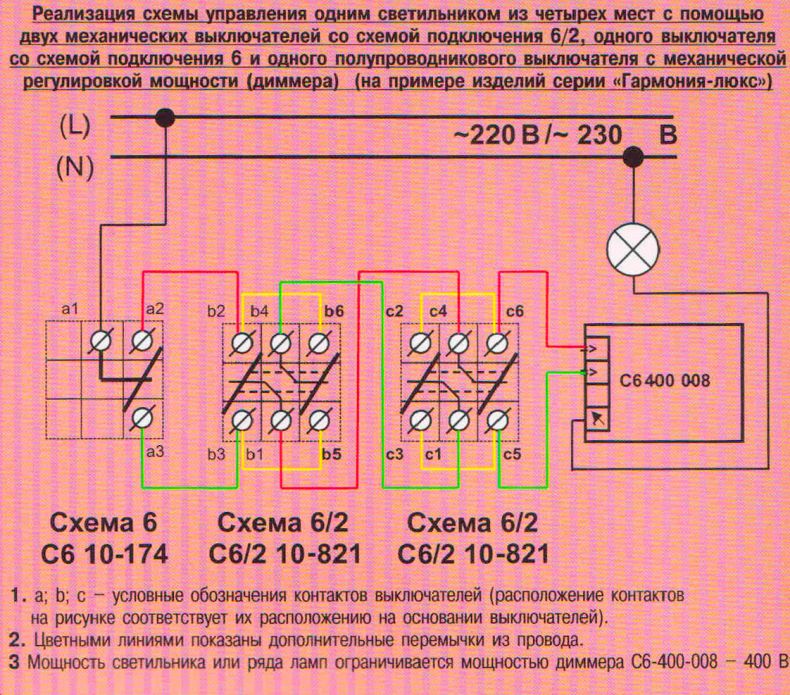

Контроль из разной точки. Недорогим вариантом схемы проходного диммера является использование 3-х таких контактных приборов. Действуют они так же, но без проходящих включателей. Третий контакт у них подсоединяется включателем кнопкой, функционирующей по типу звонка.

Лампа – ночник

Когда появляется потребность встроить диммер на настольную лампу, ночник или торшер – хорошим выбором будет применить мобильные варианты таких видов:

На шнурке. От регулятора с одной стороны отходит шнур, он подменяет фабричный на светильнике, а с другой имеет провод с вилкой;
Отдельно стоящий корпус. Относится к вышеупомянутому виду, но только без наличия проводника питания – он берётся от светильника;
Розеточного типа. Регулятор света вкладывается в розетку и через него подсоединяется лампа привычным способом – за счёт шнура с вилкой.

Избрание надлежащей модели отталкивается от условий и нюансов использования осветительного прибора.

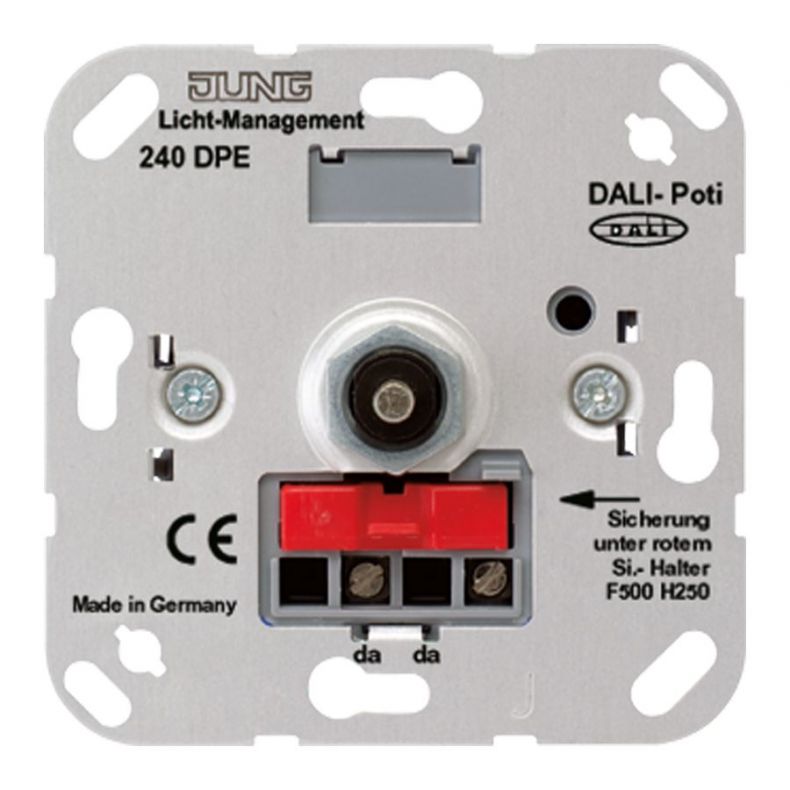

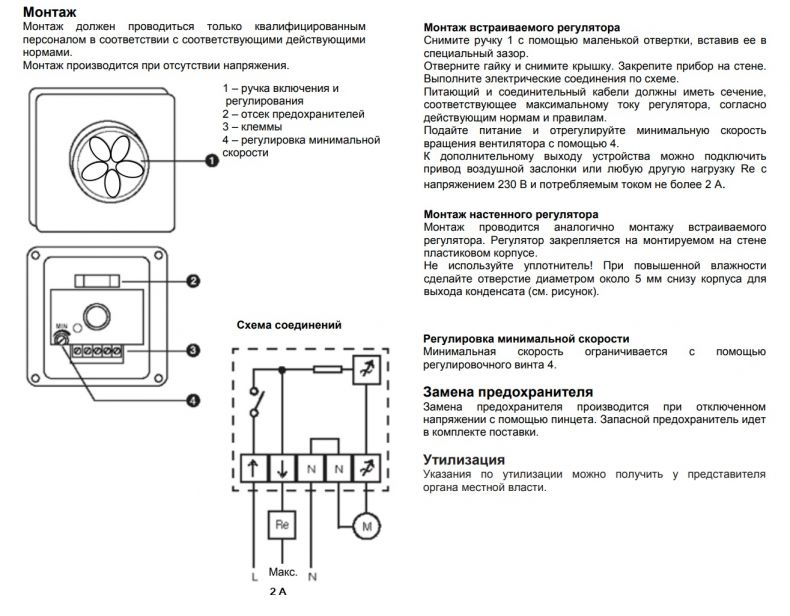

Установка регулятора

Рассмотрим вопрос по этапам действий:

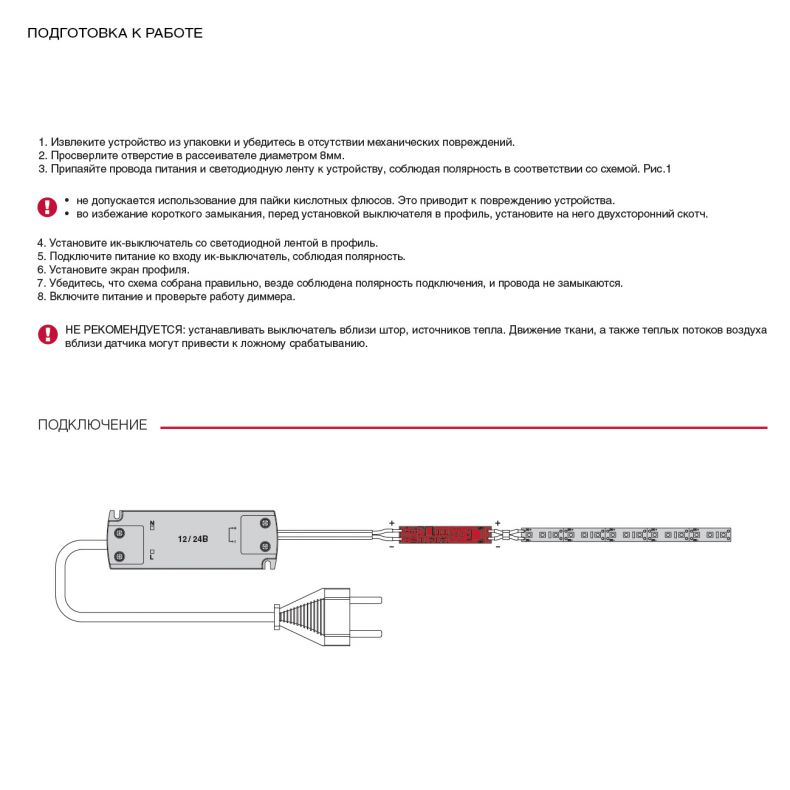

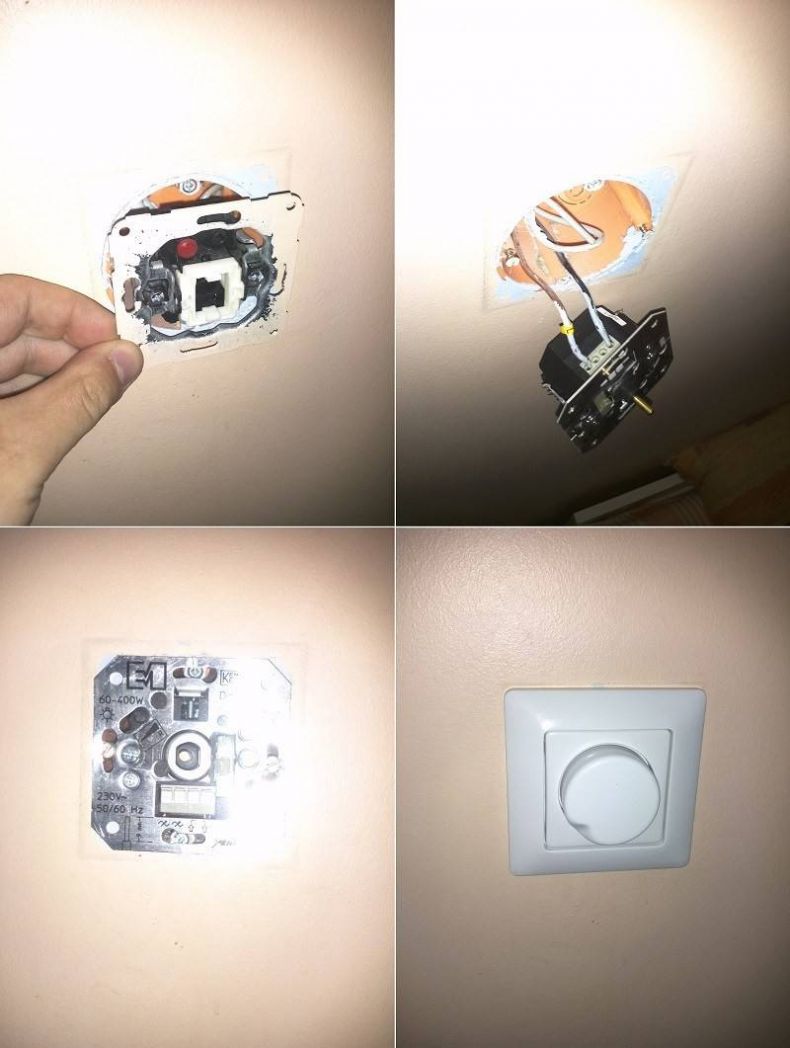

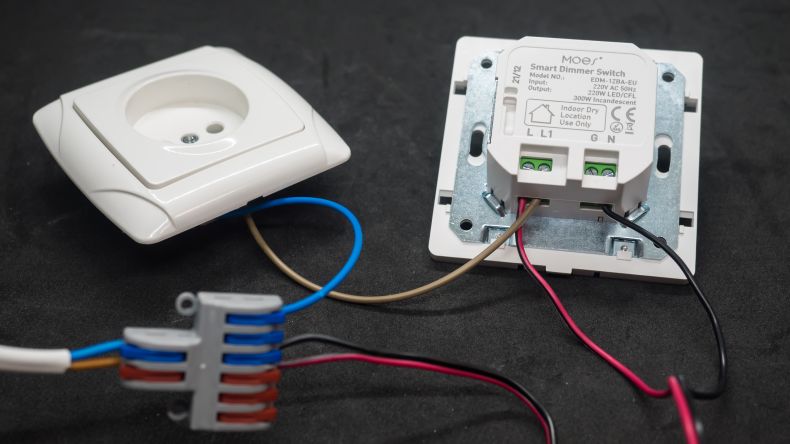

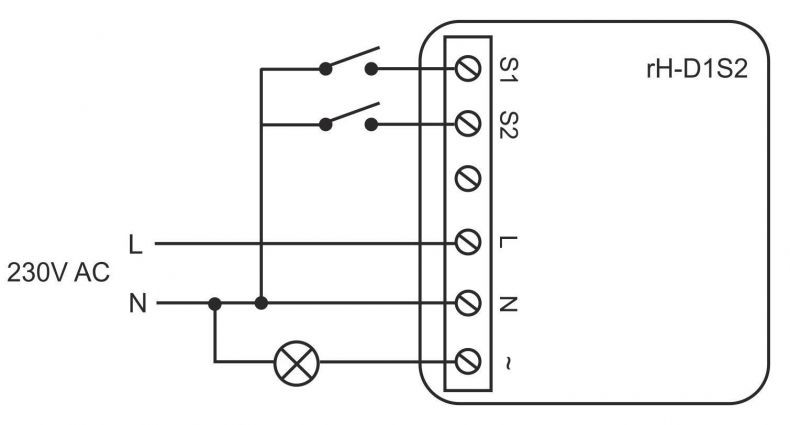

Осторожно снимается включатель или розетка, когда контролер будет встраиваться для отличающегося вида электроприборов – трансформатор, паяльник.
Вынимаются винты, удерживающие накладку и вытягивается выключатель. Надо его разобрать, для этого может потребоваться открутить больше креплений.
Выключатель клавишный подсоединяется за счёт 2-х проводов – фазы от осветительного аппарата и питания.

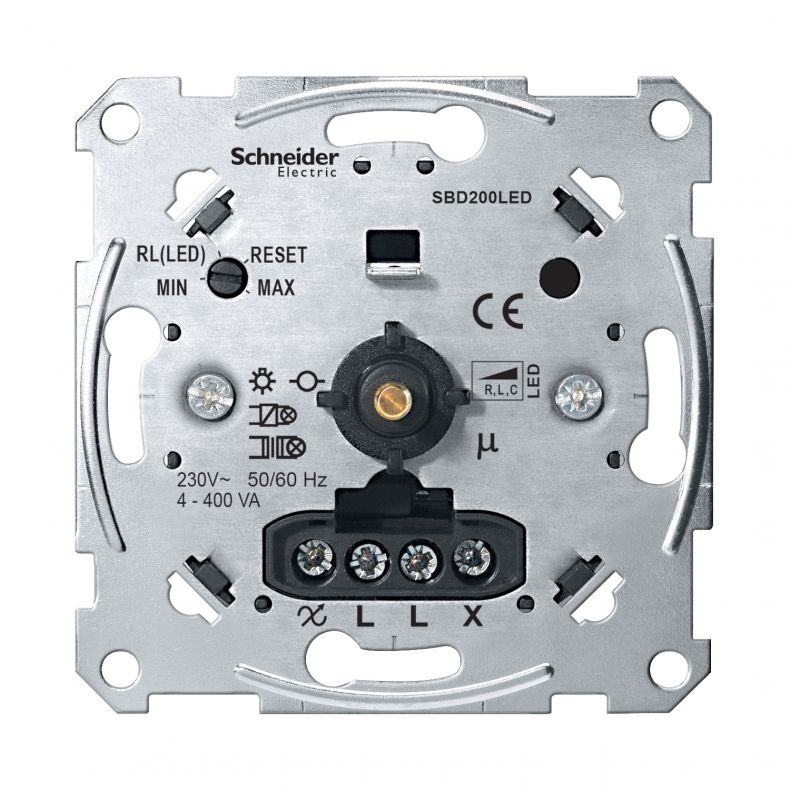

Для подсоединения местного кабеля надо подобрать отверстие на диммере с названием L-in, а провод идущий на лампу – L-out.

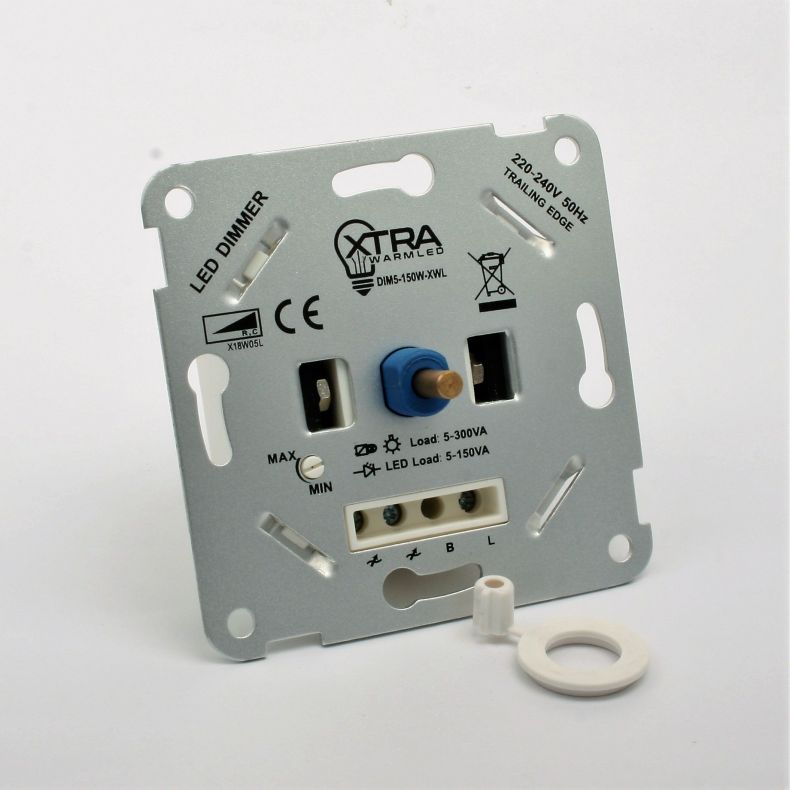

Корпус вставляется на место включателя, затем крутится колёсико мощности, за счёт которого регулируется напряжение.
Когда в дальнейшем понадобится повысить яркость или отремонтировать прибор, то диммер заменяется по такому же методу.
