Светильники люминесцентные: типы, модели, особенности соединения при подключении.

Широкий спектр таких ламп используется в бытовых помещениях, торговых залах и промышленных сооружениях. Специальные конструкции позволяют их устанавливать и для уличного освещения. Эффективные и экономичные эти источники создают яркий и гармоничный свет.

Содержание

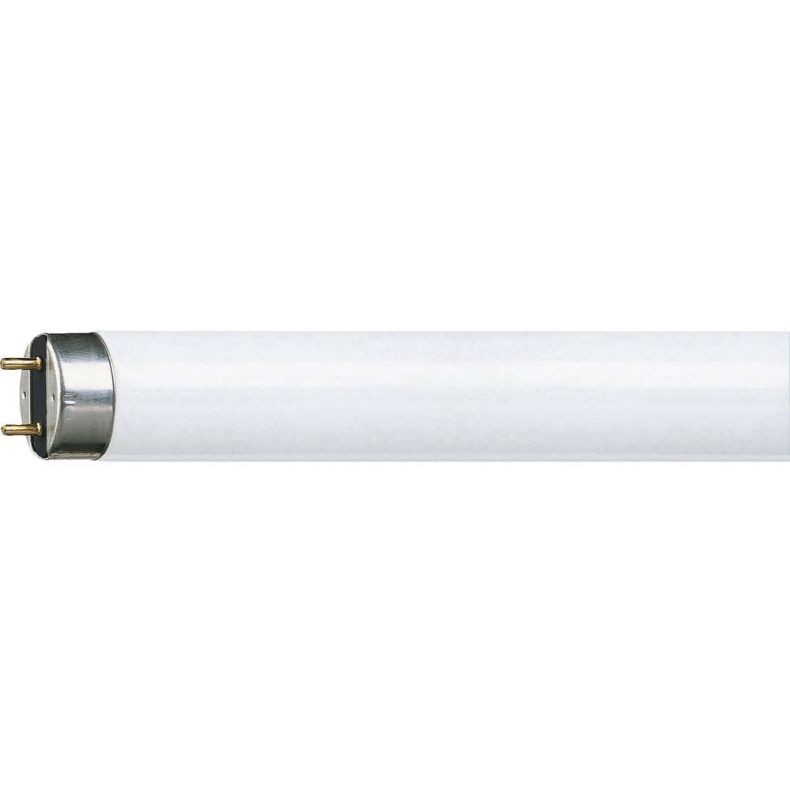

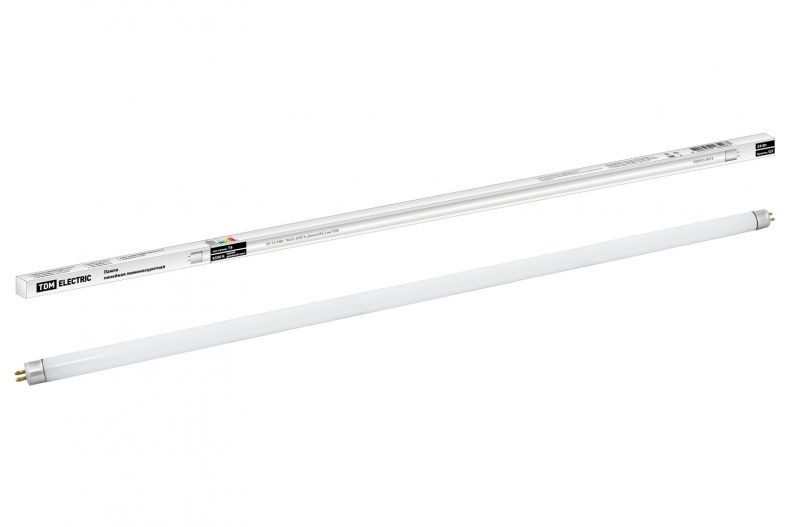

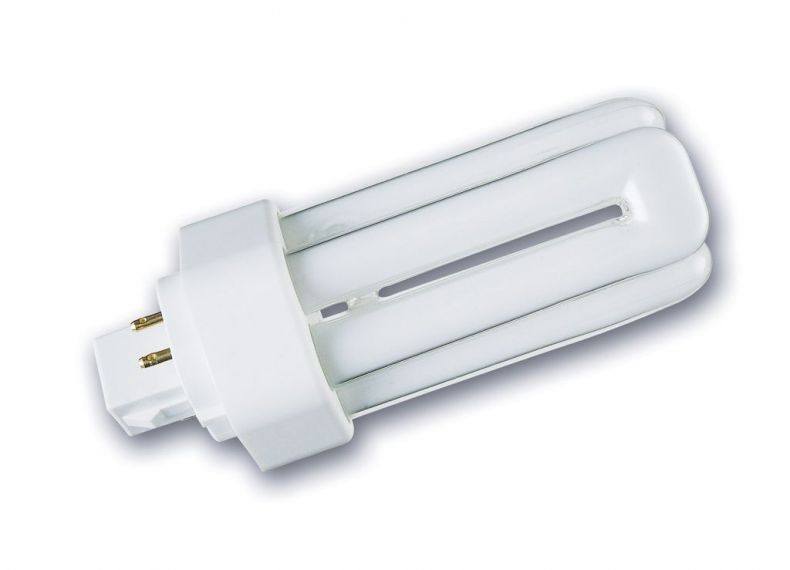

Устройство

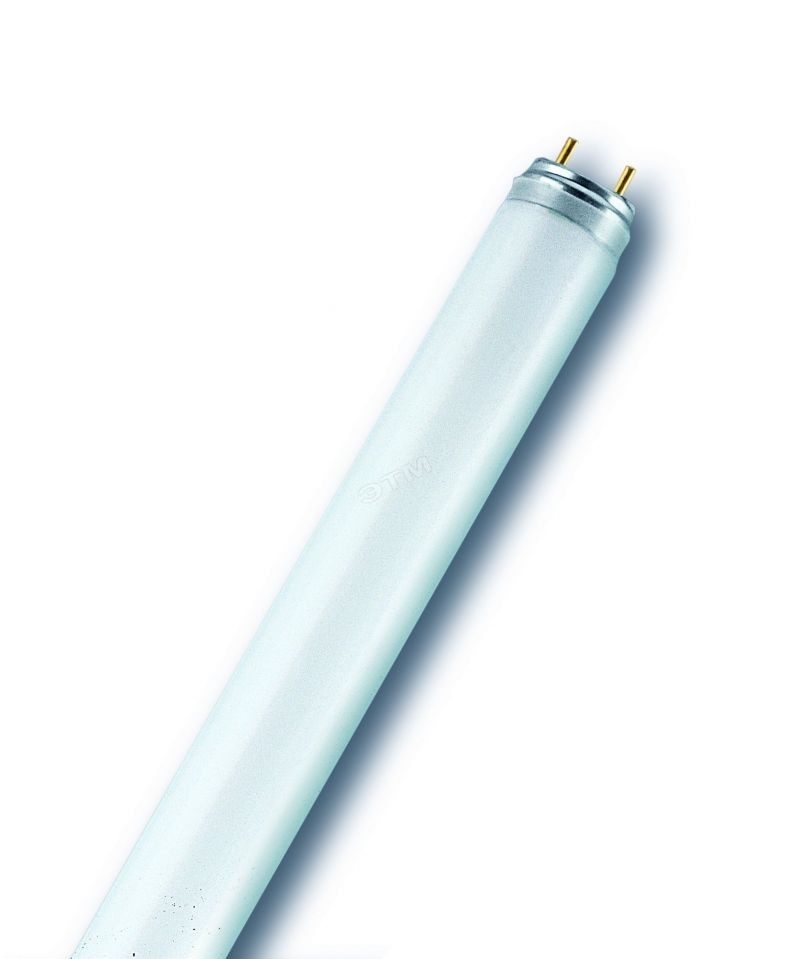

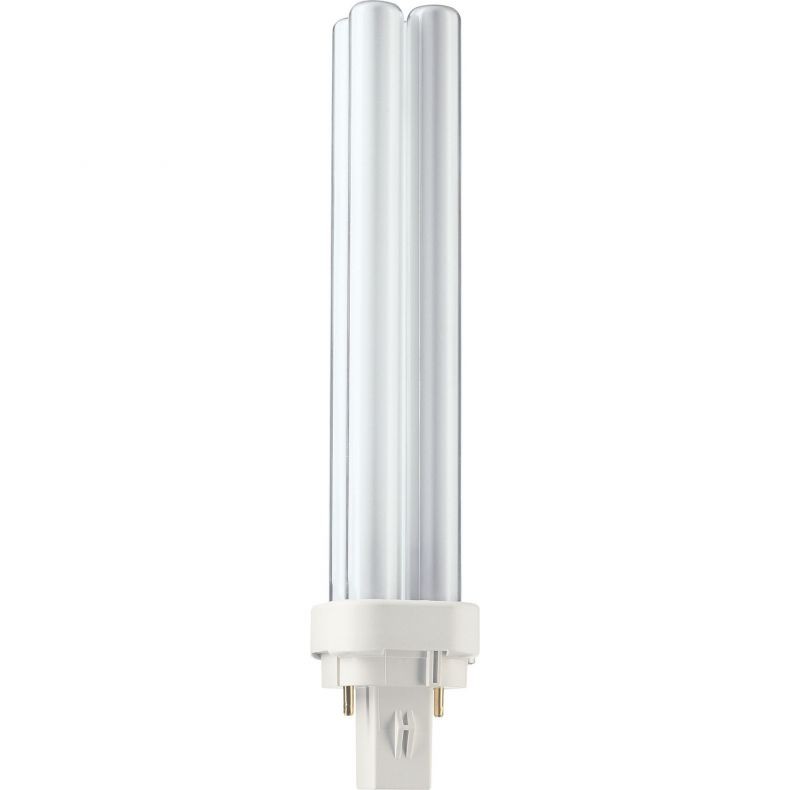

Корпус состоит из стеклянной трубки заполненной инертным газом и парами ртути. С каждого торца трубки устанавливаются спирали, выполненные из вольфрама, выполняющие роль катода.

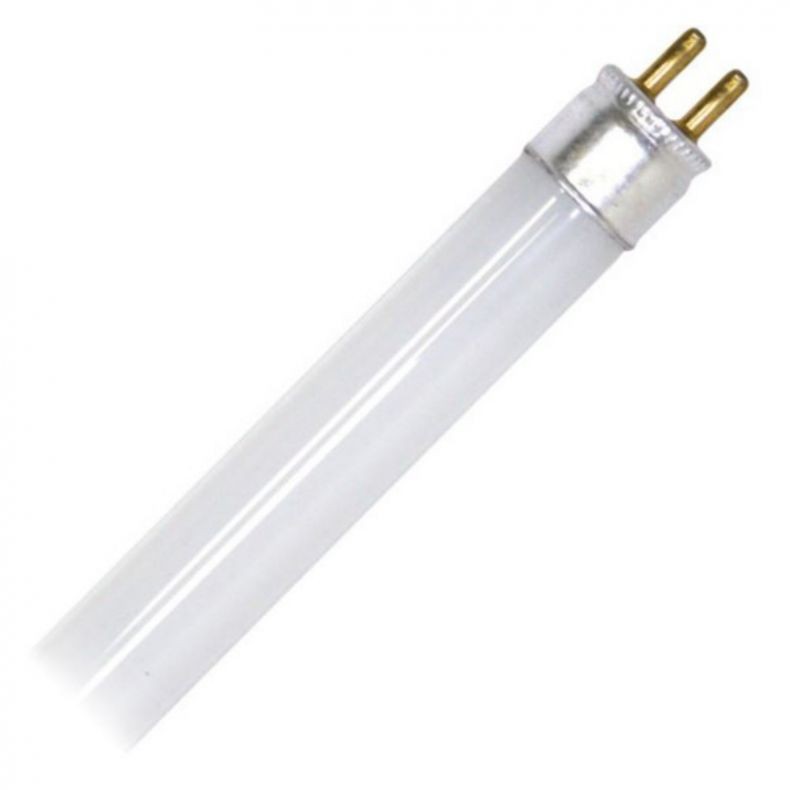

Спирали покрываются слоем оксида бария. Подключаются лампы в электрическую сеть с помощью двух штырьков.

Как они работают

Напряжение на электродах внутри колбы приводит к тлеющему разряду. Поддерживает этот процесс инертный газ с парами ртути, которым заполняют колбу.

При этом возникает ультрафиолетовое излучение. Оно в свою очередь, облучая люминофор, которым покрыта внутренняя часть трубки, преобразуется в видимый свет. Подбирая определенные составы люминофора можно получать разные оттенки света.

Отличительные характеристики

Все типы люминесцентных ламп обладают общими характеристиками. К положительным относятся:

Повышенная светоотдача. Лампа мощностью 20 ватт эквивалентна обычной лампе накаливания в 100 ватт.
Высокий коэффициент полезного действия.
Большой срок службы.
Равномерно рассеянный свет.

Недостатки:

Нельзя выбрасывать вместе с бытовыми отходами. Колбы содержат пары ртути, и требуется специальная утилизация.
В процессе длительной эксплуатации может возникать незначительное гудение.
Сложная конструкция светильников.
Не конкурируют со светодиодными матрицами.
Светильники не могут применяться в системах автоматического включения и выключения (например, в помещениях, на лестничных площадках, где они включаются от датчиков движения), так как частое включение света значительно сокращает срок службы.

Виды и модели

Делятся на несколько групп:

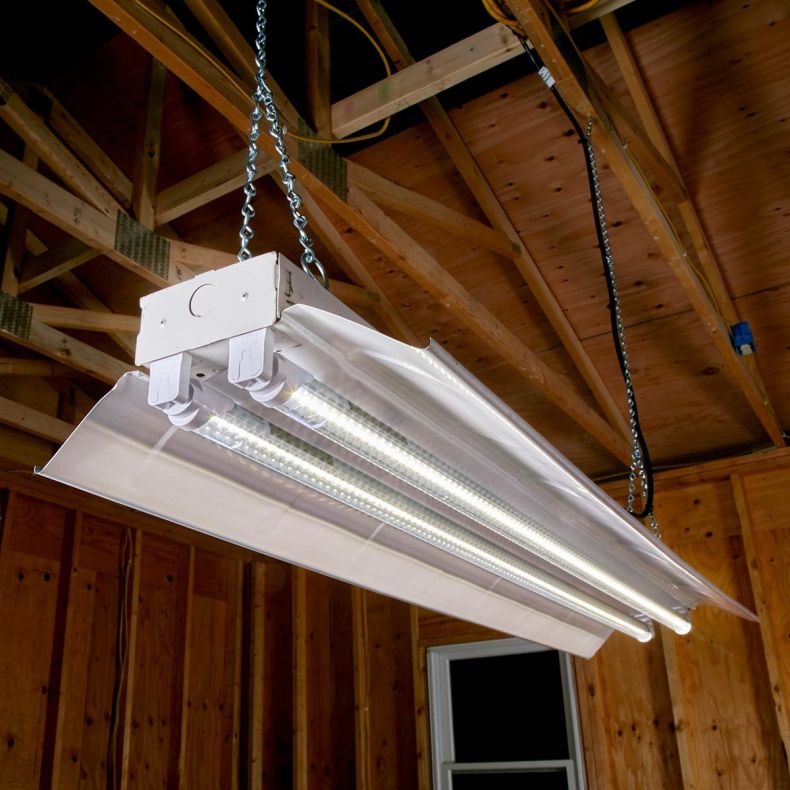

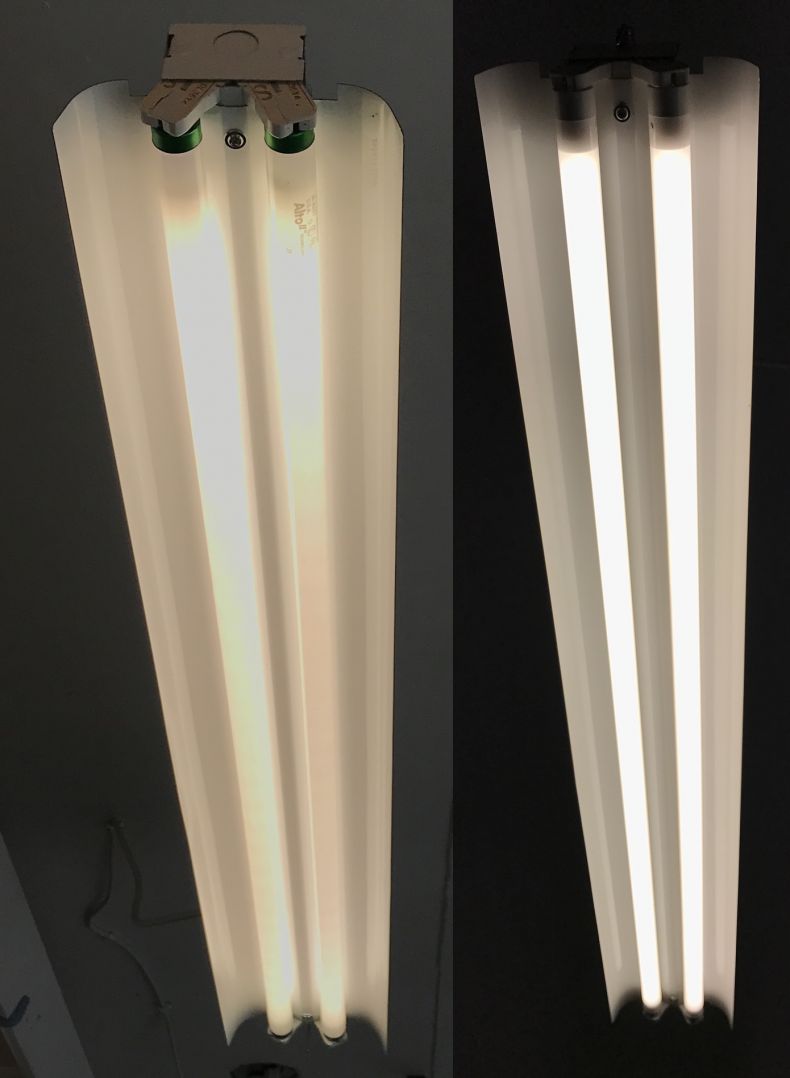

Потолочные бытовые. Светильники могут иметь одну или несколько ламп. Отличаются размерами конструкций и мощностью.
Потолочные офисные. Чаще бывают двухламповые или четырехламповые. Выбор при этом зависит от площади и освещенности помещения. Они могут быть накладными и встраиваемыми.

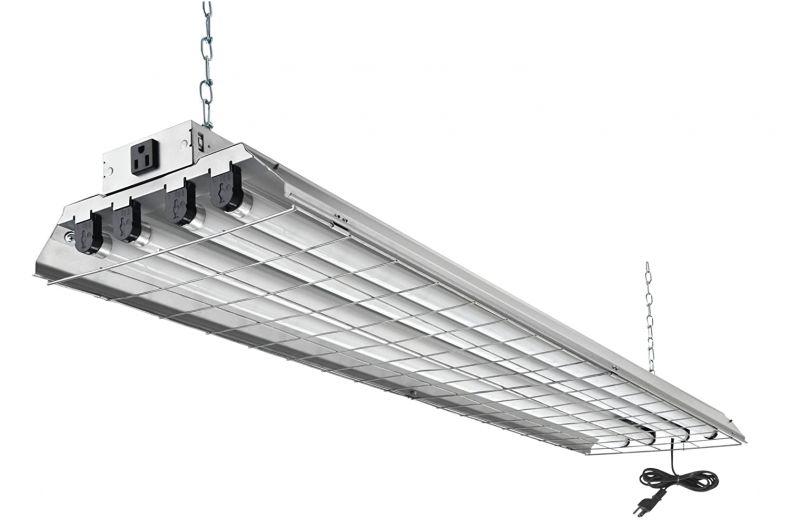

Накладные

Устанавливаются на твердый потолок или стену. Крепят их с помощью саморезов или дюбелей. Часто используют модель ЛПО-71 4х18. Она выполнена из стального корпуса, окрашена в цвет металлик. Имеет 4 лампы мощностью по 18 ватт каждая.

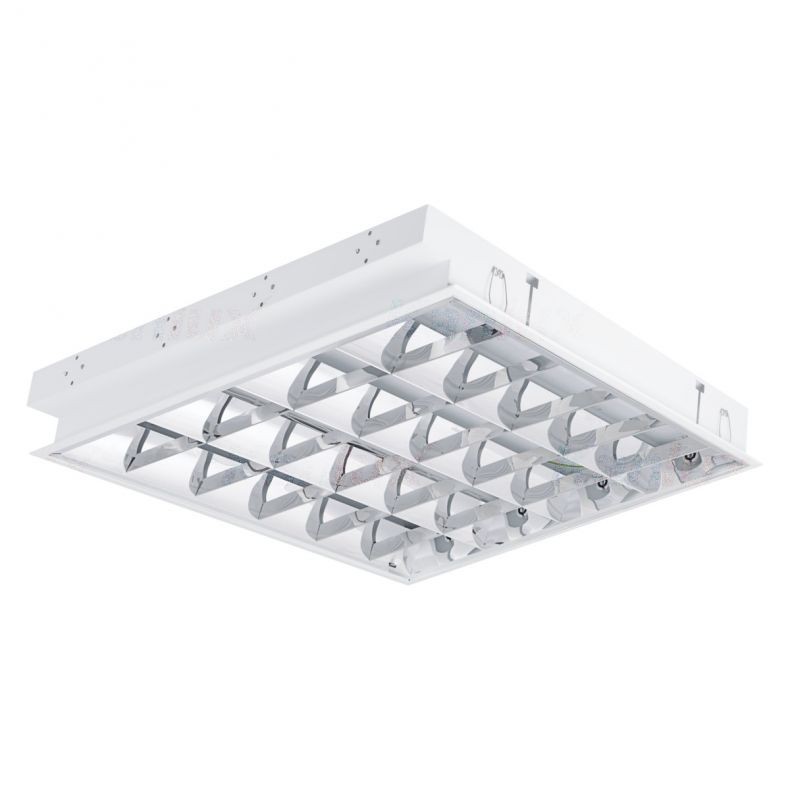

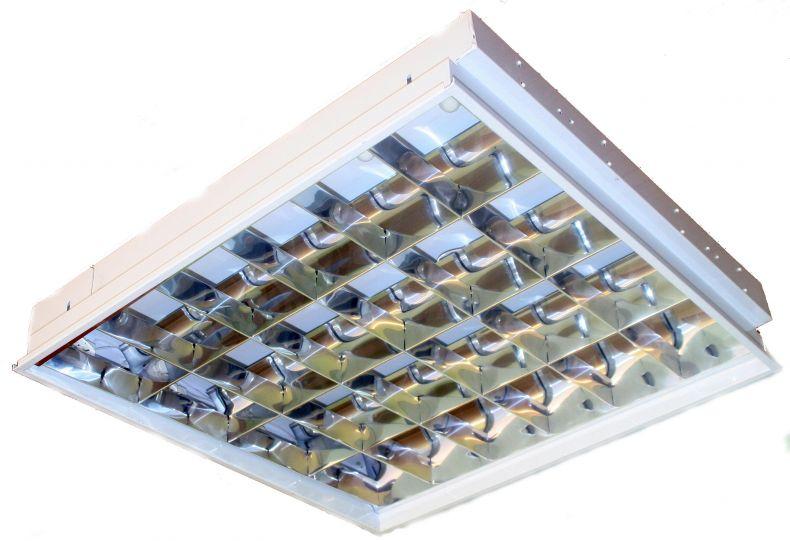

Встраиваемые

Эти модели служат для освещения бытовых и офисных помещений, встраиваемых в подвесных и натяжных потолках. Крепятся они при монтаже натяжных и потолочных конструкций.

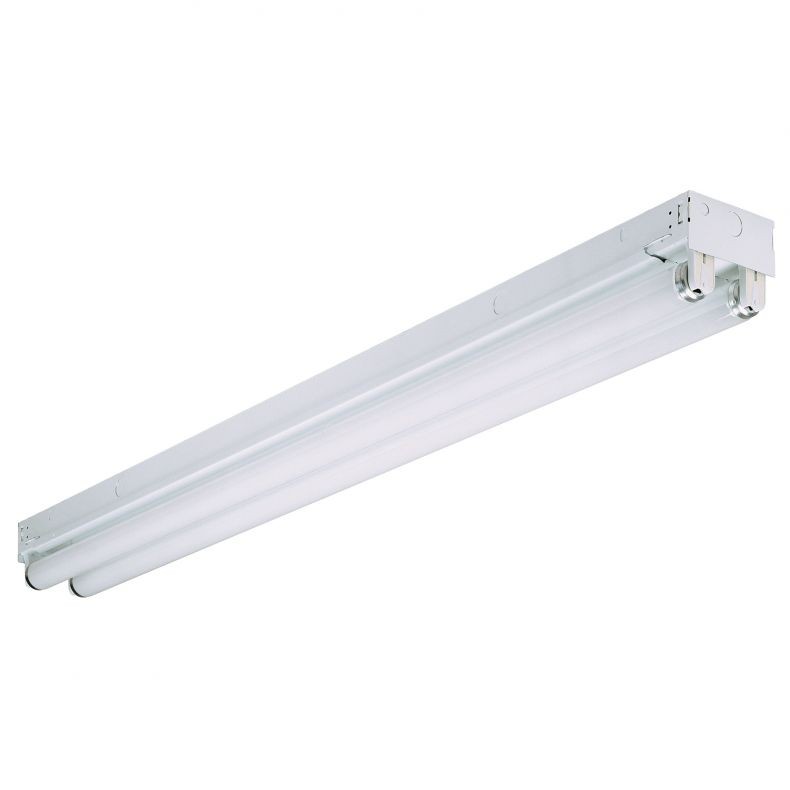

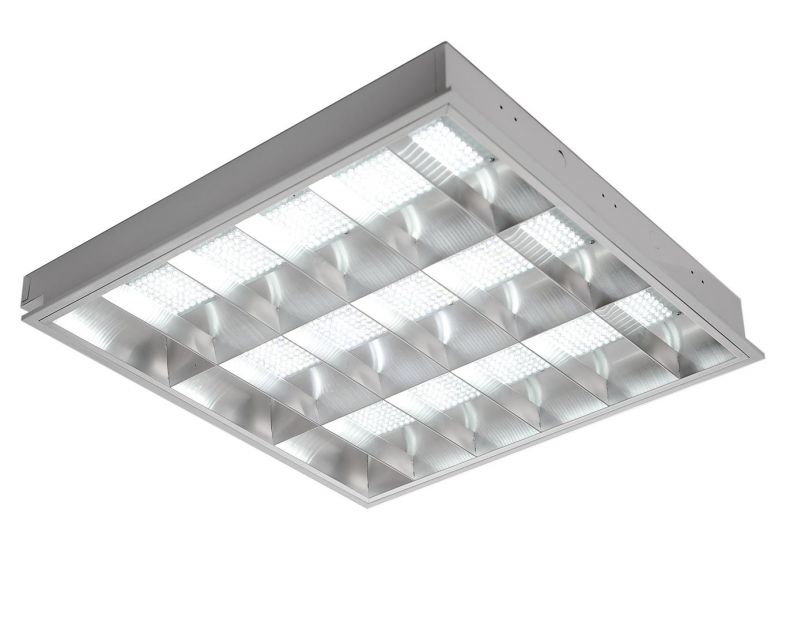

Наиболее часто встречающийся модель осветительного прибора: Амстронг. Более дешёвый вариант – люминесцентных светильников 2х36, которые имеют 2 лампы. Такая модель часто устанавливают в спортивных залах, школах, детских садиках.

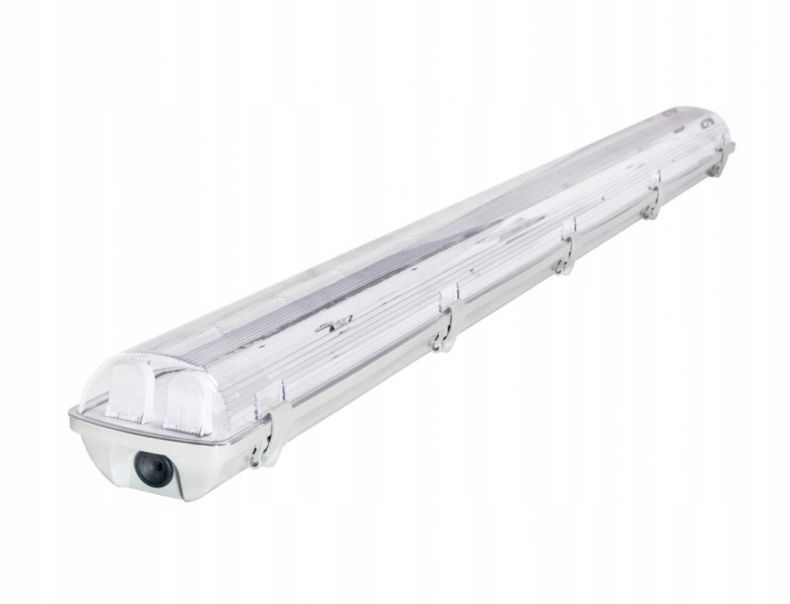

Взрывозащищенные осветительные приборы. Используются в опасных помещениях.
Корпус изготавливается из прочного алюминиевого сплава, который устойчив к коррозии, температурным перепадам и влагозащищен.
Конструкция имеет плотное соединение частей и создает надежную изоляции электрических соединений.

Важно сохранять герметичность стеклянной колбы. Проникновение кислорода внутрь лампы приводит к изменению химического состава в приборе, и она становится нерабочей.

Особенности подключения при монтаже.

Типовым подключением источника света является схема с использованием электромагнитного пускорегулирующего аппарата (ЭмПРА), он включает индуктивный балласт — дроссель и импульсное зажигающее устройство — стартер. Пускорегулирующий аппарат необходим только для запуска газоразрядной лампы в работу.

Работает эта схема следующим образом:

Подключение к сети приводит к замыканию в стартере биметаллических электродов. Ток в цепи испытывает внутреннее сопротивление дросселя.
Происходит быстрый нагрев нитей накала.
Лампа начинает светить из-за газового разряда в колбе.

Важно помнить, в дешёвых выключателях могут залипать контакты из-за больших стартовых токов. Рекомендуется приобретать качественные.

Схемы подключения:

Обычная.
При обычной схеме для каждого светильника устанавливают стартер и дроссель.
Один дроссель на две лампы.

Это более экономное решение, т.к. дроссель не дешёвый элемент в схеме. Индуктивности его хватает на 2 прибора. В этом случае используются 2 стартера на 127 вольт.

Бездроссельное подключение

В этом варианте добавляется повышающий трансформатор и емкость, для ограничения тока.

Дефекты в работе таких соединений:

Запуск свечения происходит от 1 секунды и более.
Не работает при низких температурах.
Гудение дросселей, при старении звук нарастает.
Существует эффект мигания света.

Лампочки мигают с частотой 50 герц. Глаза этого могут не замечать, но при этом наступает утомляемость зрения.

Кроме того, быстро движущие предметы на производстве могут казаться неподвижными, например, заготовка на токарном станке.

Электронный балласт.

Устранение недостатков схем с электромагнитной пускорегулирующей аппаратурой достигается с помощью электронного балласта. При этом частота, на которой работают осветительные приборы, составляет от 20 до 60 кГц. Это избавляет зрение от вредного мерцания света.

Такой блок имеет малые размеры и легко помещается в корпусе прибора освещения. При этом лампа загорается быстрее, чем при схеме с ЭмПРА и во время работы отсутствует характерное гудение. Эту схему еще называют бесстартерным соединением.
Подключение всего устройства в работу не представляет трудности, так как на тыльной стороне корпуса напечатана схема. Также указано сколько приборов можно подключить, какой мощности и другие технические характеристики.

Умножитель напряжения.

Этот способ позволяет использовать перегоревшие лампы.

С выхода умножителя поступает постоянный ток, и напряжение в нем удваивается, что позволяет мгновенно включить лампочку. Мощность их не превышает 40 Вт. Нити накала могут быть как перегоревшими, так и целыми, следует их соединить.

Люминесцентные лампы не способны работать длительно на постоянном токе, поскольку в колбе накапливается ртуть. Свет становиться тусклым. Для устранения этого явления на лампе необходимо периодически менять полярность. Для этого нужно ее перевернуть или установить переключатель, меняющий полярность.

Люминесцентные лампы легко монтируются в любом месте, в разных вариациях в соответствии с дизайном помещения. Проделать эту установку могут люди без специальных навыков.
