Принцип работы автоматического выключателя — режимы работы, схема подсоединения к сети, советы по выбору автомата

Многие люди, связанные с электроприборами косвенно или непосредственно, слышали об автоматическом выключателе. Однако не все имеют полное представление о приборе.

Стоит рассказать о данном приборе, в том числе и о конструкции автоматических выключателей, о разнообразии материалов. из которых его сооружают, а также о значения прибора в повседневной жизни человека.

Что такое автоматический выключатель

Имеет два названия — автомат и автоматический выключатель. Эти названия тождественны друг другу, следовательно, верным будет каждое обозначение.

Автомат представляет собой прибор с большим числом контактов, функция которого состоит в подключении или отключении электроцепи от источника тока при неблагоприятных условиях для техники.

Таким образом, каждый находящийся в доме прибор будет спасен во время короткого замыкания или перегрузки от поломки, поскольку автомат просто-напросто отключит на некоторое время цепь от тока!

Сейчас данный прибор имеет важное значение в современном мире, и есть практически у каждого жителя постсоветского пространства!

Разновидности автоматов, их назначение

В наше время выключатели выполнены из различных материалов и используются в разных сферах жизни человека. Однако к основным видам автомата относятся воздушные, модульные, а также выполненные в литом корпусе

Стоит рассказать о каждом чуть подробнее, зная о том, какой номинальный ток выключателя.

• Воздушные применимы в производственных целях с высоким напряжением до нескольких тысяч ампер.
• Выключатели с литым корпусом используются на широкий разброс токов, вплоть до 1000 А.

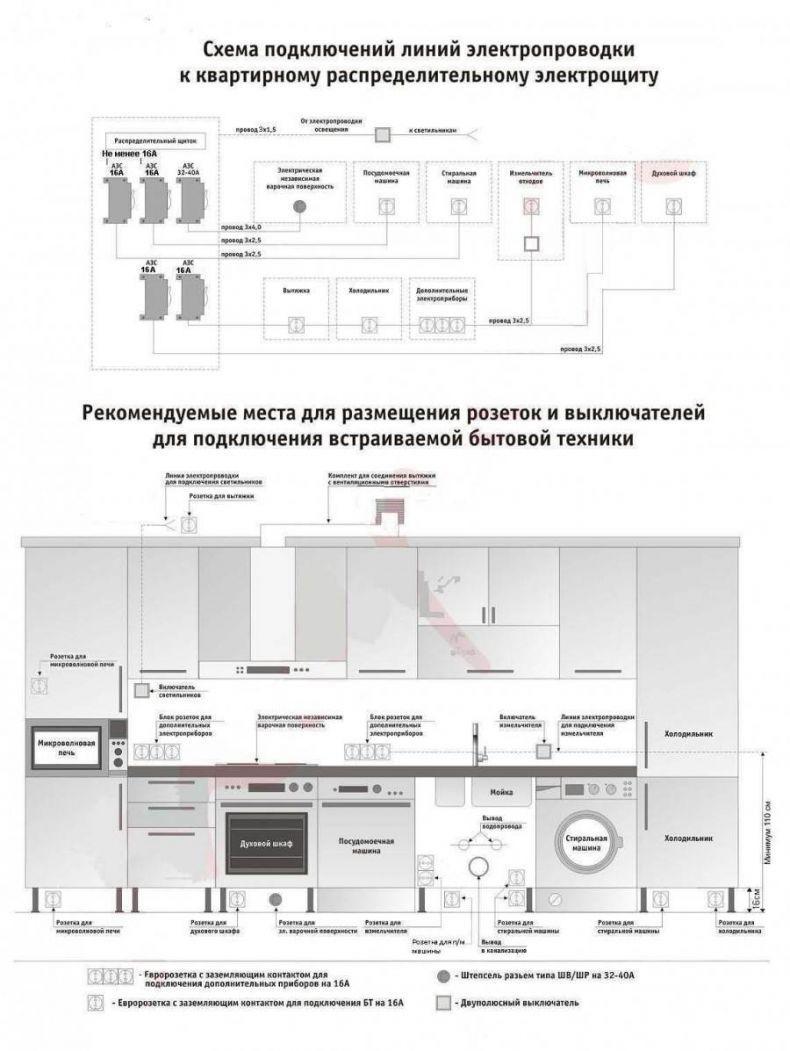

• Модульные применяются в повседневной жизни людей, в быту и домах.

Эта статья больше о модульных автоматах, поскольку с ними сталкиваются намного чаще, чем с другими видами.

Конструкция автомата

С видимой человеческому глазу стороны показан в виде рычажка и корпуса. На концах прибора имеются электроклеммы, требуемые для непосредственного подсоединения кабелей к источнику тока. У абсолютно любого автомата присутствуют:

• Контакты силовой цепи, необходимые для регулирования поступления электричества в электроцепь. Есть две разновидности: движущиеся и неподвижные;
• Оборудование, которое либо расцепляет, либо взводит ток. Прибор сопряжен вместе с двигателем;
• Электромагнит, представленный катушкой, вместе с движущимся сердечником, работающий как некий якорь. Выступают в роли расцепителя, защищая устройство от замыкания тока;
• Особая камера, имеющая функцию быстро погасить разряд в виде дуги. Он появляется во время разъединения контактов;
• Расцепитель тепла, представленный в виде биметаллической пластинки, один из концов её находится рядом со спусковым устройством автомата;
• Винт регулировочный — регулирует силу тока для нормального функционирования пластины.

Основные варианты эксплуатации прибора

Принцип работы такого прибора, как автоматический выключатель, заключается в том, что в период того, как взводится рычаг автоматом, начинается движение оборудования. Само действо необходимо с целью расцепить или взвести ток, наряду с последующей активностью двух контактов.

Теперь следует рассказать о функциях прибора в трех различных режимах!

Нормальный режим

Прибор в данном условии работы начинает свою работу, если взвести или расцепить электрический ток, вследствие чего происходит мгновенное изменение параметров в электроцепи.

• Данный принцип работы автоматического выключателя имеет свои особенности.
• После коммутации происходит протекание электротока от кабелька или питающего автомат проводка по контактам прибора сквозь клеммы.
• Сначала движение идет по неподвижному проводку, после чего проходит по подвижному.
• Дальше ток должен проходить через гибкую связь, электромагнит, опять через эту гибкую связь, а после через биметаллическую пластину.

В конце концов, через нижний винтовой зажим он переходит к отходящей от него линии, которая снабжает прибор энергией.

Короткое замыкание

Здесь электромагнит механизма производит резкое выключения от электрической цепи.

• Во время значительного для прибора превышении электротока, проходящего сквозь катушки и его и сами нити магнита, обязательно появляется мощнейшее магнитное поле. Оно тащит сердечник с движущимся контактом книзу.
• Поскольку якорь опускается ниже и ниже, случается выключение цепи от источника тока благодаря надавливанию на рычаг спуска.
• Немаловажным является такое обстоятельство, во время которого автомат чуть ли не сразу успевает выключиться от источника тока. При этом нежелательных последствий не возникает.

Но! В период размыкания не исключен вариант появления разряда в виде дуги у двух разновидностей контактов прибора. Поскольку разряд направлена в сторону той самой камеры, который может погасить ток, он также проникает на пластинку, вследствие этого дуга распадается, попадает во внутреннюю часть камеры, после чего происходит потухание.

Все сгоревшие вещества под большим давлением удаляется из прибора через особое отверстие во внешней части прибора.

Перегрузка

При таком способе работы активное участие принимает тепловой расцепитель. Этот способ функционирования отличается рядом особенностей. К примеру, во время прохождения тока равного или повышенного через биметаллическую пластинку, происходит нагревание материала.

Под действием тепла пластина изгибается. Через какое-то время она изгибается до определённого угла, после чего производится давление на рычаг спускового механизма. В итоге автомат отключается.

Важным будет сказать о том, что расцепитель тепла намного медленнее его магнитного аналога. Для срабатывания механизма требуется чуть больше времени. Однако преимущество его состоит в том, что он точнее магнитного расцепителя, да и настраивать этот автомат не покажется чем-то трудным!

В общем-то это все, что можно было сказать о принципе работы автоматического выключателя. Хочется верить, что после этой статьи ни у кого не останется вопросов по этому вопросу!
