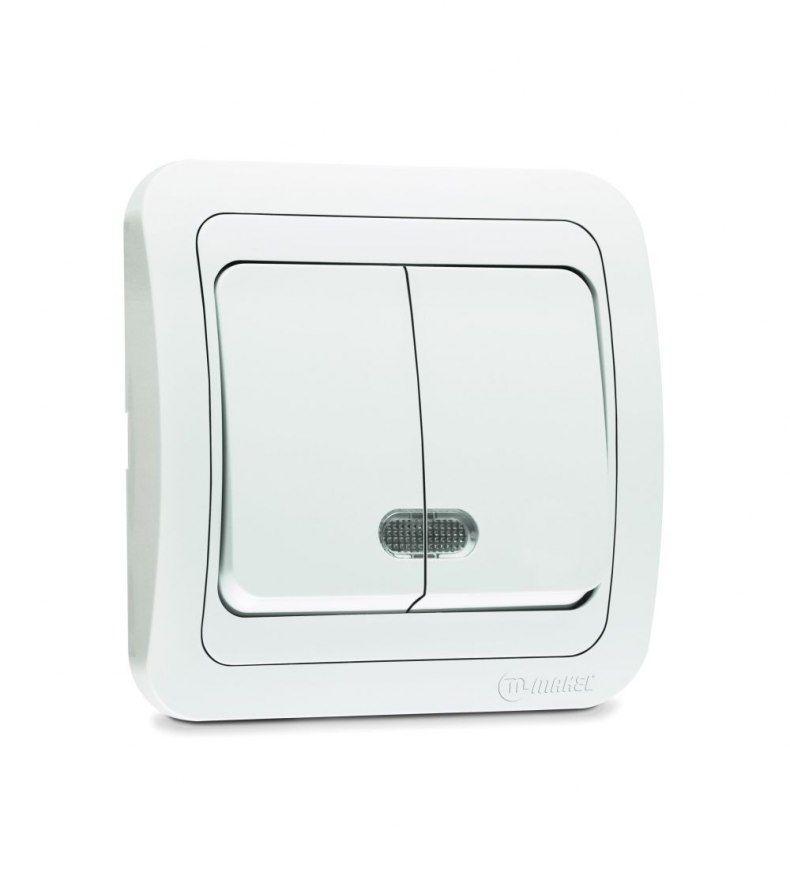

Схема подключения выключателя с подсветкой: устройство, принцип работы и установка конструкции с двумя клавишами от А до Я!

Выполнить элементарную электротехническую работу можно без участия специалиста. Когда известна схема подключения светодиодного выключателя, можно своими руками выполнить монтажную работу. Такой опыт пригодится каждому мужчине, особенно при масштабной замене электропроводки.

В статье, вниманию читателя представлены схемы подключения, способы установки и советы относительно монтажа. Содержание материала особенно заинтересует тех, кто желает своими руками установить в переключателе подсветку.

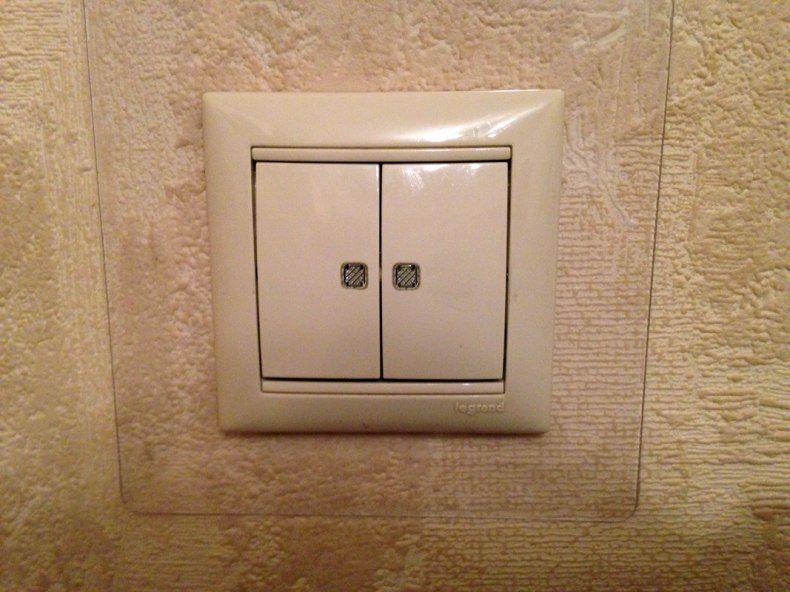

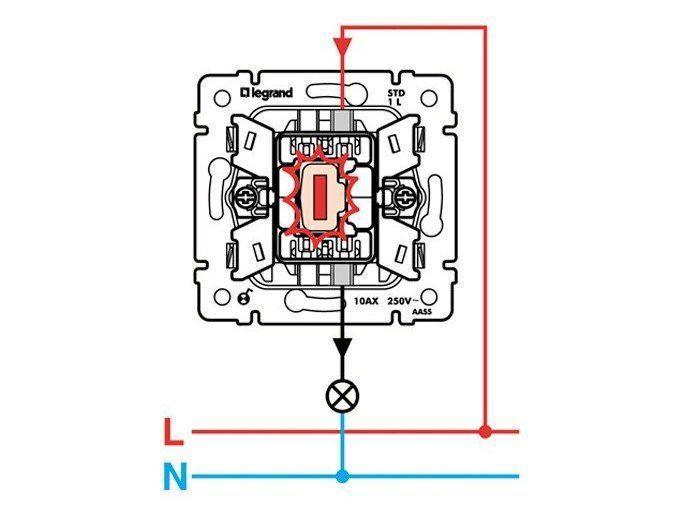

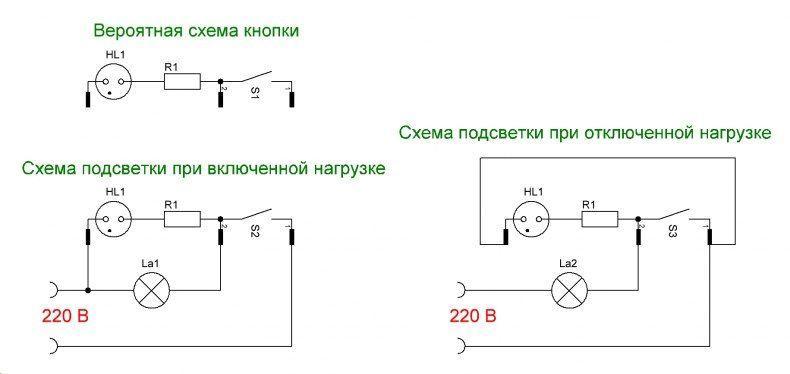

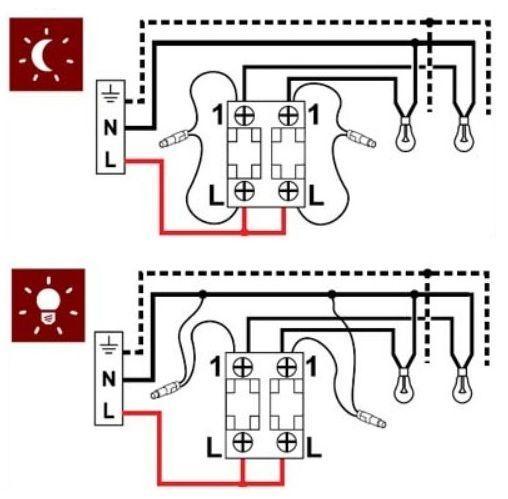

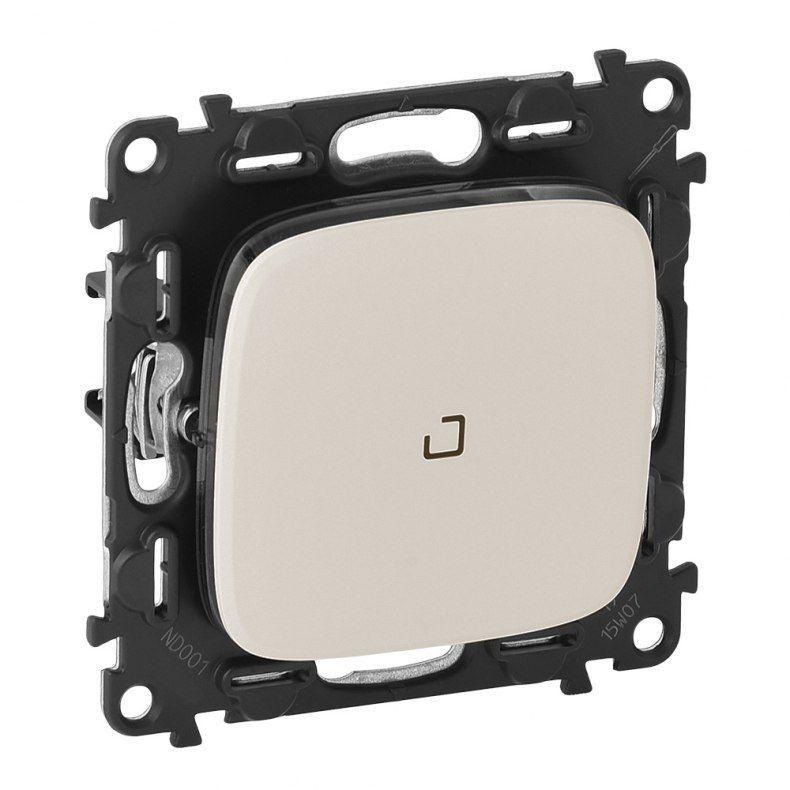

Схема выключателя с подсветкой

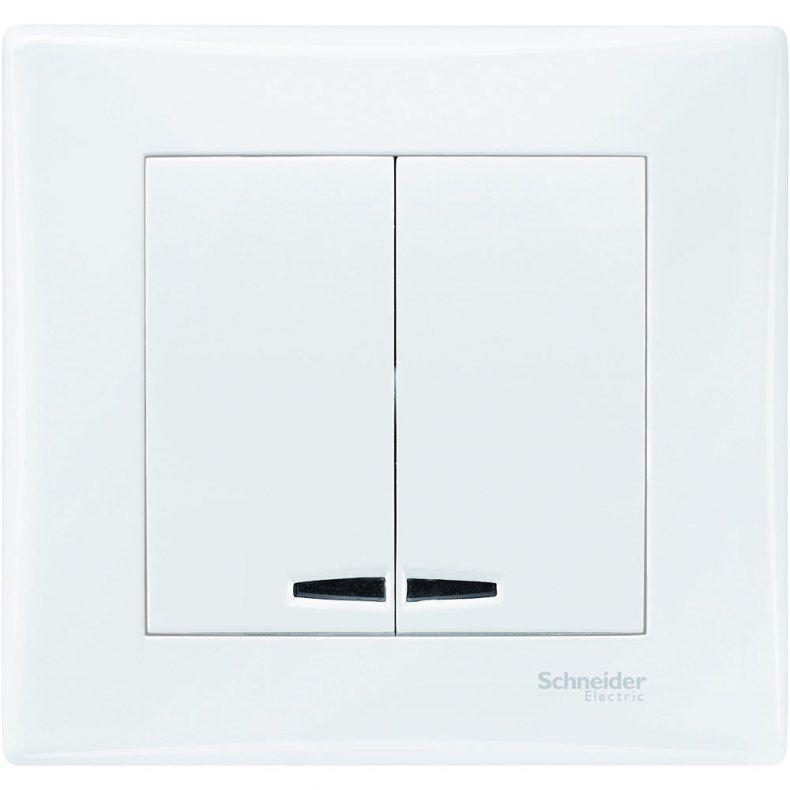

Большинство производителей реализуют в магазины переключатели с подсветкой, однако менять ранее монтированный без подсветки и еще правильно работающий коммутатор, не каждый осмелится.

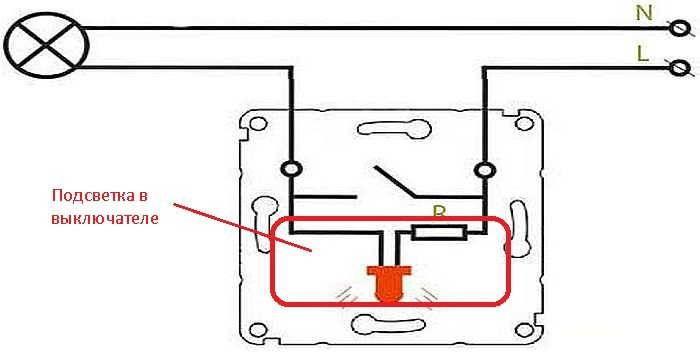

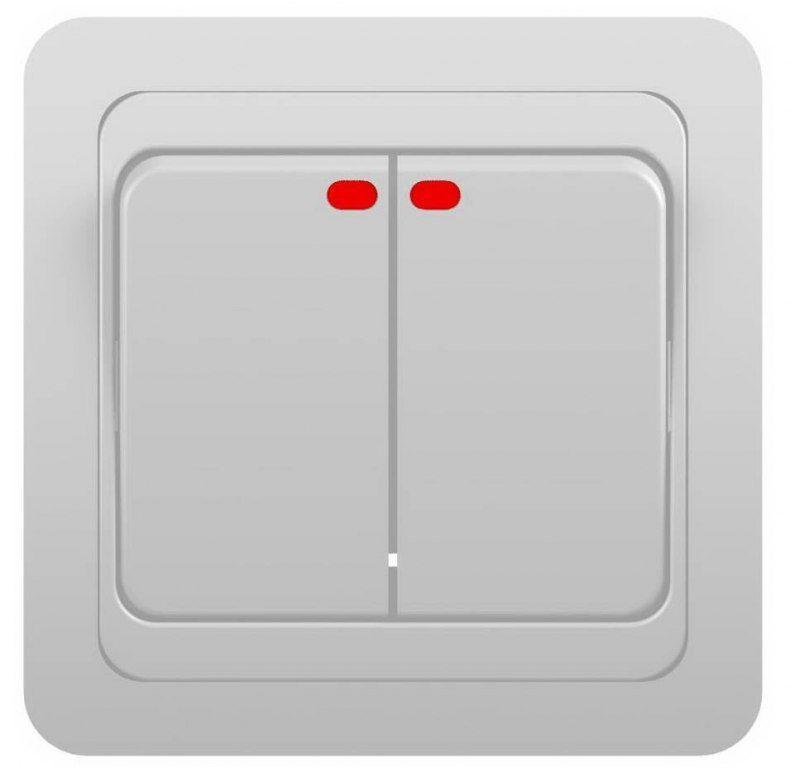

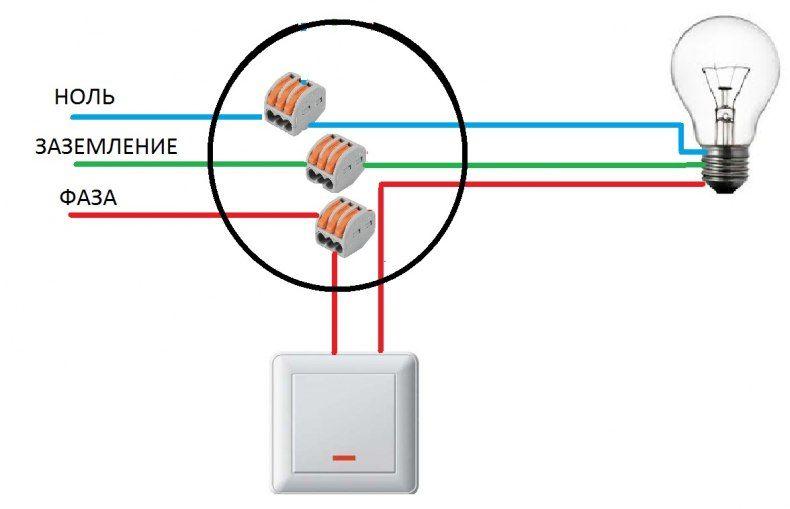

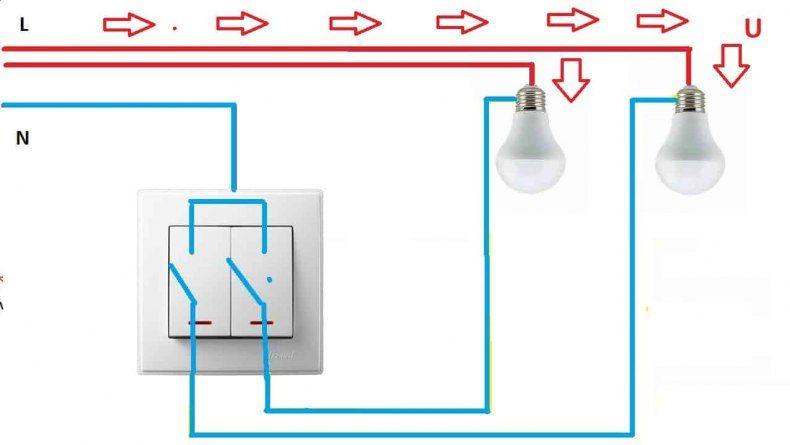

Способ подсоединения выключателя с подсветкой идентичен монтажу простого электрического переключателя.

Затратив не более тридцати минут, при желании привнести удобство в ночное время, можно дополнить коммутаторы в своей жилплощади подсветкой без помощи специалиста, не обладая большими знаниями в электронике.

• Дополнять переключатели подсветкой, вполне возможно, действуя согласно предлагаемым методикам. Они различаются набором и функциональными возможностями.
• К примеру, если в световое устройство вмонтированы диодные лампочки, то схема на светодиоде может оказаться неработоспособной.
• Энергосберегающие лампы могут отсвечивать, мелькать, и в целом давать неяркое освещение.
• Следует разобрать детально плюсы и минусы конкретных схем.

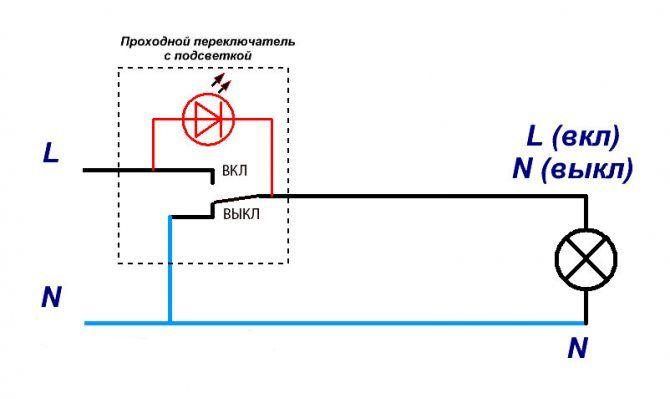

Сегодня в переключатели для подсветки монтируются, обычно, светодиоды, подсоединенные согласно нижеприведенной электрической схеме.

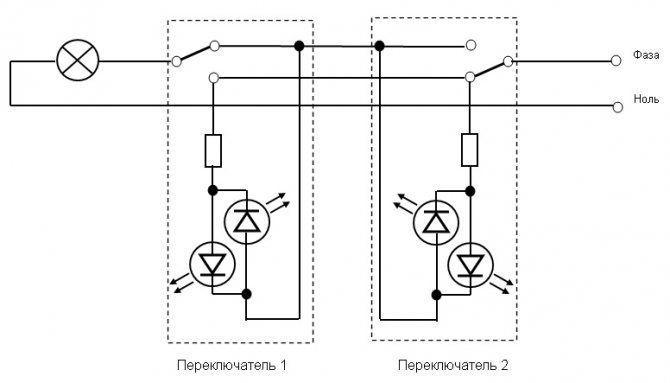

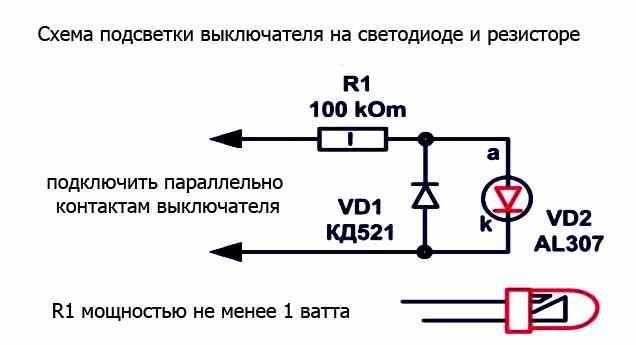

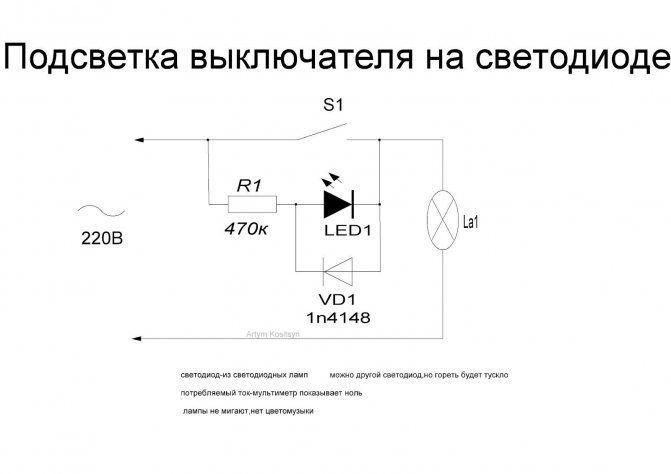

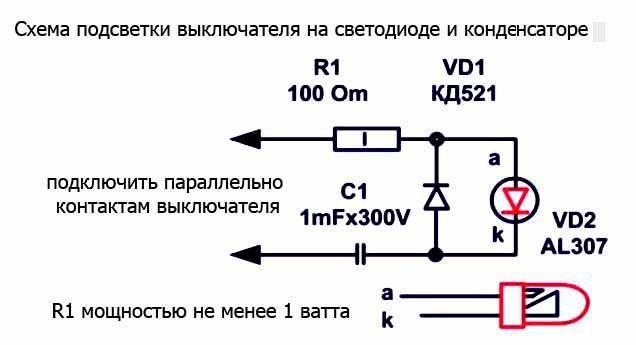

Схема подключения на светодиоде и сопротивлении

При выключенном коммутаторе электрическое напряжение протекает посредством сопротивления R1, а затем сквозь светодиод VD2, излучающий свет. Светодиод VD1 не позволяет обратному напряжению пробить диод VD2.

• R1 любого вида мощностью больше 1 Вт, номиналом от 100 до 150 кОм. Как показано на плане номинале R1, электроток протекает около 3 мА, этого хватит, чтобы обеспечить слабое, но заметное освещение в ночное время. Когда сияние диода недостаточное, требуется минимальная величина сопротивления.
• VD1 любого вида, VD2 любого вида и оттенка светового потока. Прежде чем приступать к монтажным работам рекомендуется изучить материал по теме силы тока. Это позволит лучше понять теорию, самому научиться рассчитывать величину резистора.

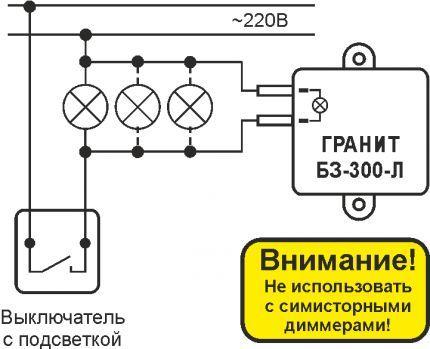

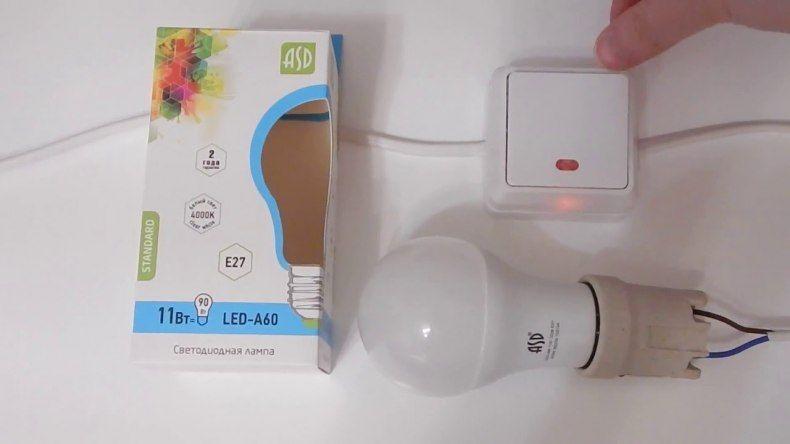

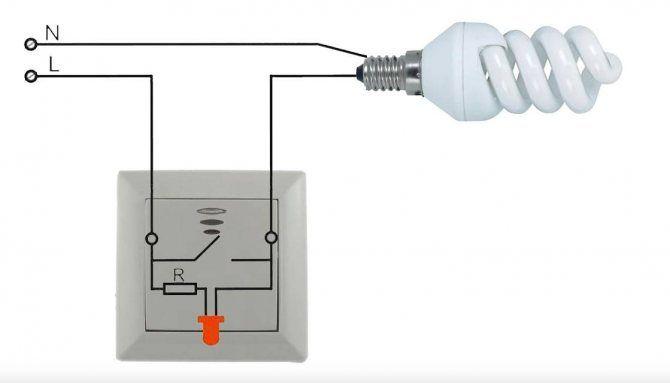

Схема подсветки коммутатора на светодиоде определяется, когда в светильник вмонтированы лампочки накаливания. При установке энергосберегающих моделей, в ночное время видно слегка заметное освещение и мерцание.

Когда в световой прибор вмонтированы диоды, подсветка, установленная по данной схеме может и вовсе не функционировать.

Объясняется это сильным сопротивлением, которое препятствует образованию силы напряжения, необходимого для полноценного сияния диода.

Если при установке не было допущено ошибок, то схема будет работоспособной. Если нет возможности воспользоваться паяльником для соединения проводов, могут применить метод скрутки, как показано на фото.

Однако опытные электрики рекомендуют все же пропаять место скрутки, а оголённые провода и резистор изолировать при помощи специальной ленты.

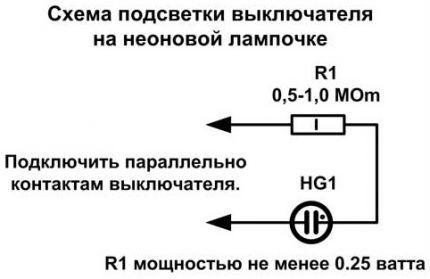

Подключение подсветки переключателя на неоновой лампочке

Схема подсветки переключателя на подобной лампочке практически не имеет недочётов, в отличие от других моделей. Применяется она для переключателей разнообразных световых устройств с вмонтированными диодными, люминесцентными и обыкновенными лампами.

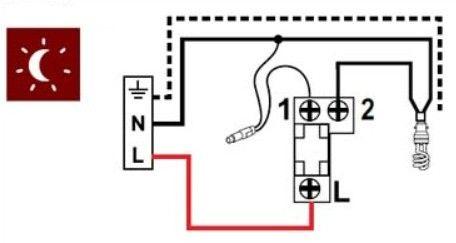

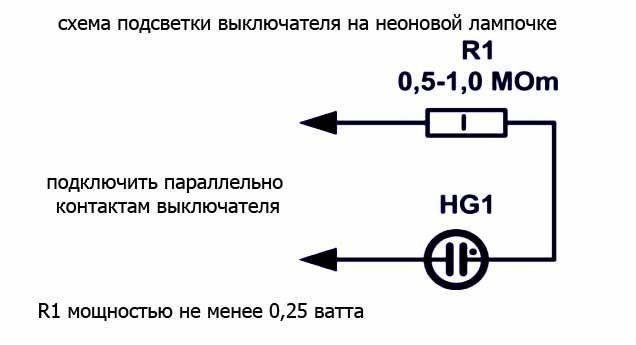

При разомкнутом коммутаторе электрическое напряжение протекает сквозь сопротивление R1 и газоразрядной лампы HG1, которая излучает свет. R1 любой мощности больше 0,25 Вт, номиналом от 0,5 до 1,0 МОм.

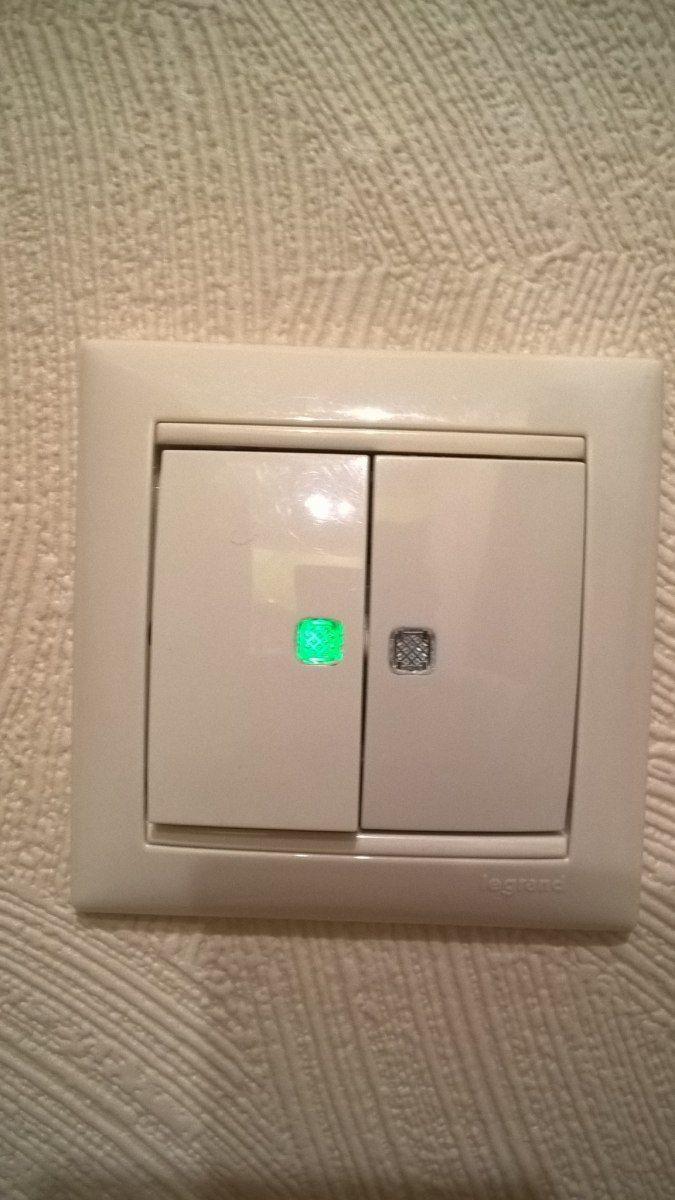

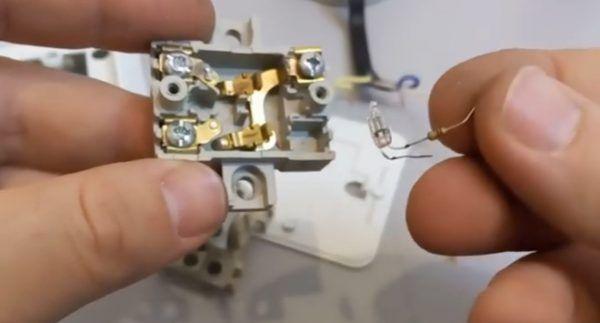

На изображении наглядно показана готовая схема подсветки коммутатора. Процесс довольно прост, главное соблюдать последовательные шаги, а именно с неоновой лампой любого вида подключить резистор и схема сразу же готова к работе.

Где взять неоновую лампочку

Лампы подобного типа продаются в специализированных магазинах. К применению доступна любая модель из представленного ряда. При выборе, рекомендуется обратить внимание на слева на газоразрядную лампу с номиналом 200 кОм.

Такие идеально подходят для установки в переключатель любого типа без каких-либо дополнительных комплектующих. Лампами подобного типа оснащают различные электроприборы.

Если не хочется покупать, то выкрутить лампу подобного типа можно из прибора дневного света. Но так просто сделать это не получится, поскольку лампа располагается внутри корпуса светового устройства. Слегка провернув цилиндр против часовой стрелки получится легко извлечь лампу из цоколя.

• Используя лампу из старого осветительного прибора, необходимо её проверить. Для этого, до начала установки, следует подсоединить лампу по вышеприведённой методике.
• Исходя из опыта электрики рекомендуют использовать лампочки из новых светильников, поскольку в ранее использованных, стекло с внутренней стороны покрывается темным налетом, что снижает яркость свечения.
• Готовую комплектацию для настенного переключателя можно достать из поломанного электрического чайника. Многие модели оснащены индикатором, который и представляет собой неоновую лампу.
• Вместе с токоограничивающим резистором она подсоединяется к нагревательному элементу. Такую лампочку можно смело устанавливать в коммутатор – светит ярко, а значит переключатель будет хорошо заметен в темноте.

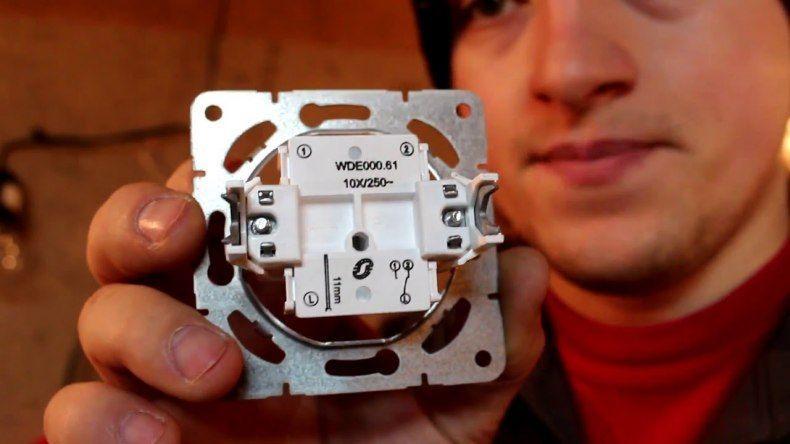

Пошаговая инструкция по установке в выключатель подсветки

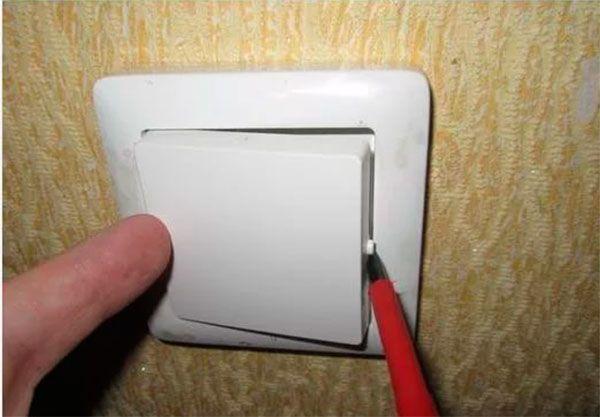

Прежде чем приступать к электротехническим работам, необходимо обесточить помещение. Это необходимое условие, несоблюдение которого, может стоить жизни!

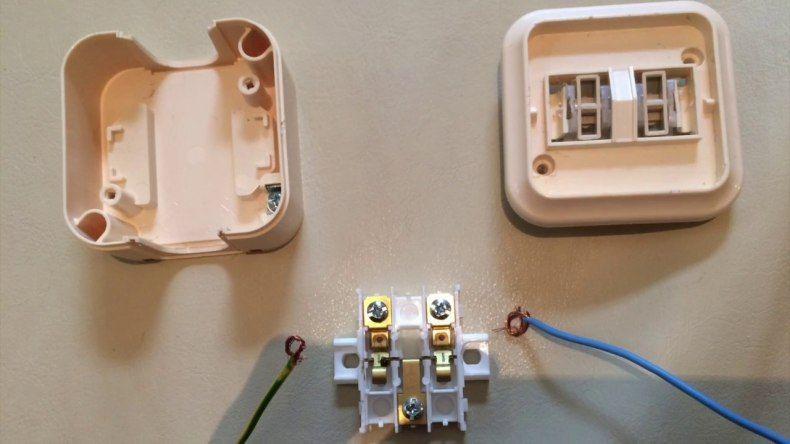

Монтаж неоновой лампы с гибкими выводами в коммутатор

1. Первым делом, выводы лампы потребуется удлинить посредством отрезка медного кабеля. Это необходимая мера, так как длина выводов светодиодов недостаточная для прямого подсоединения к клеммам переключателя. Подойдёт как многожильный, так и одножильный электрокабель любой толщины. Электрики рекомендуют соединять провод с выводом при помощи пайки.
2. Перед пайкой, концы проводков вывода и лампочки подвергаются тщательной зачистке, последующего примыкания и обработки паяльником.
3. Следующий момент – это изоляция припаянных между собой проводков. Для надёжности, кроме изоляционной ленты, сверху, следует надеть изоляционную трубку.
4. Корпус настенного переключателя изготавливают из пластмассы белого цвета и свечение от неоновой лампы хорошо заметено в темноте. А значит в проделывании дополнительных отверстий в коммутаторе нет никакой необходимости.
5. Затем ко второму выводу лампы посредством пайки присоединяется резистор, а к нему часть провода требуемой длины для подсоединения ко второму выводу переключателя.
6. Резистор после пайки также нуждается в изоляции. Для этого электрики используют специальную ленту.
7. Схема подсветки коммутатора готова и, если он подсоединён к электрокабелю, останется лишь монтировать клавишу.

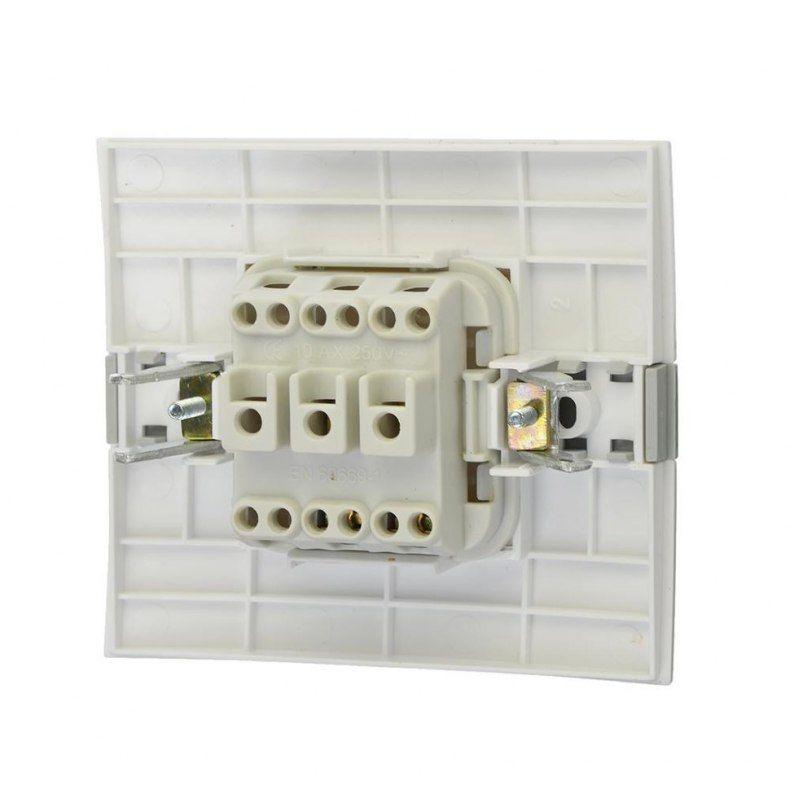

Рекомендации по монтажу подсветки в настенный выключатель

Когда места с целью размещения резистора мало или нахватает мощности, следует заменить его на несколько меньших по мощности, подсоединив их в поочередном или параллельном порядке.

При установке схемы резистор подсоединяется исключительно к фазному проводнику переключателя.

Поскольку сила напряжения протекающего сквозь схему не превышают нескольких миллиампер, то специальных требований к качеству контактов нет.

Когда короб с коммутатором в который будет устанавливаться подсветка изготовлен из металла, то важно не допускать касания токопроводящих проводов стенки.
