Зачем нужен проект электроснабжения и электрооборудования дома: все о том для чего необходим и как выполняется + типовые проекты

Инженерные коммуникации и, в частности, обеспечение электричеством делают дом пригодным для проживания.

В многоэтажном доме проект электрооборудования квартиры начинается с этажного щитка. Проект снабжения электричеством индивидуального жилого дома выполняется в двух разделах: внутренние электрические сети и внешнее электроснабжение.

Зачем нужен проект

Проектом решаются следующие вопросы:

• Грамотное выполнение электрооборудования дома в соответствии с действующими
• Нормами и правилами;
• Проект способствует получению технических условий на основе действительной потребляемой мощности и оформлению правильного договора на пользование электроэнергией;
• Обеспечивает расчет заземляющего устройства с учетом данных о грунте площадки
• Строительства;
• Учитывает защиту дома от прямых ударов молнии и от перенапряжений на основе числа часов грозовой деятельности в данном районе;
• Составляет ведомость приобретения оборудования и материалов, объемы монтажных работ и сметы на все разделы.

Электроснабжение дома

Заявка на подключение подается в электросетевое предприятие, ВЛ-0,4кВ которого ближе к строительству дома.

В технических условиях, которые являются неотъемлемой частью договора, прописывается объем необходимых работ по подключению к сети. Иногда приходится дополнительно предусматривать опору ВЛ-04кВ.

На территории владельца устанавливается вводной щиток, который крепится на фасаде здания или на дополнительной подставной опоре.

В нем расположены автоматический выключатель, электросчетчик, одна или две розетки, устройство защитного отключения с током утечки 100мА или 300мА (противопожарное УЗО) и автоматический выключатель для защиты внутренних сетей дома, шина заземления, где разделяется провод PEN на N и PE.

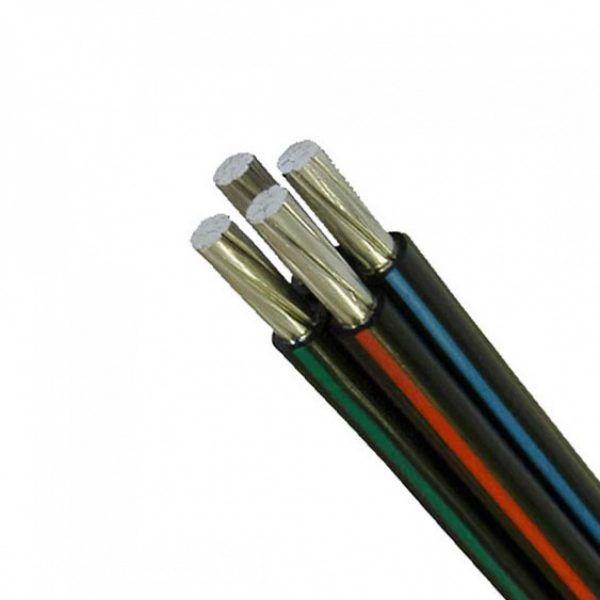

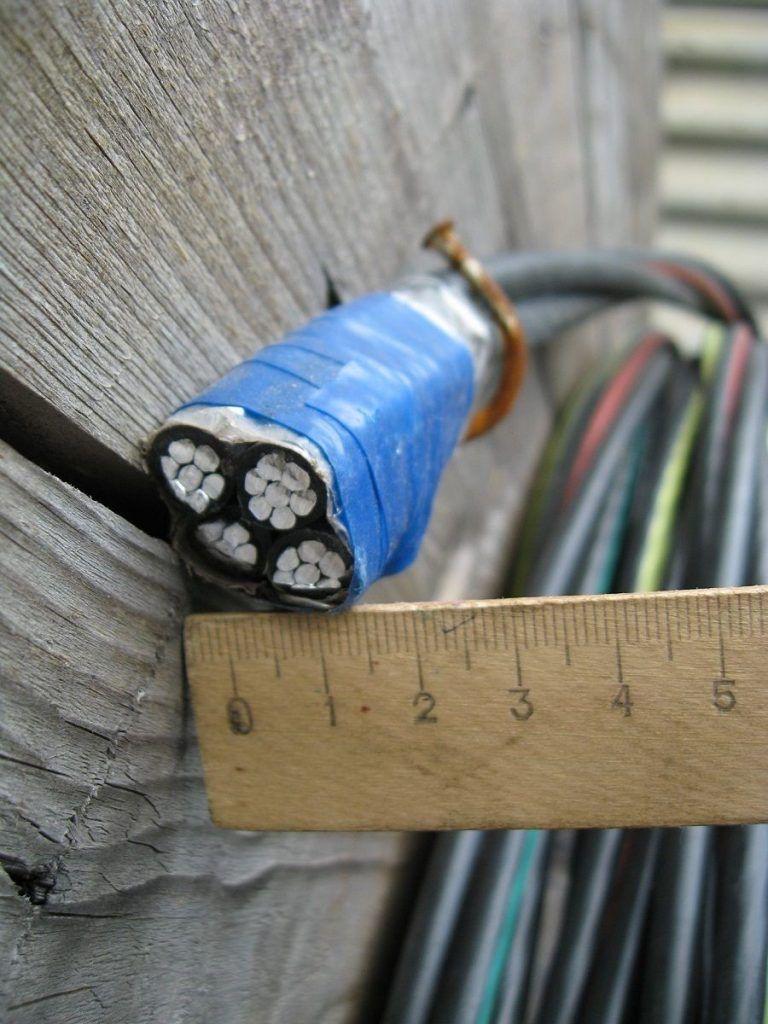

• В зависимости от того, какое напряжение питания запрашивает владелец – 380 или 220В от воздушной линии 0,4кВ к вводному щиту монтируется провод СИП 2х16мм или 4х16мм (одна или три фазы и нулевой провод PEN).

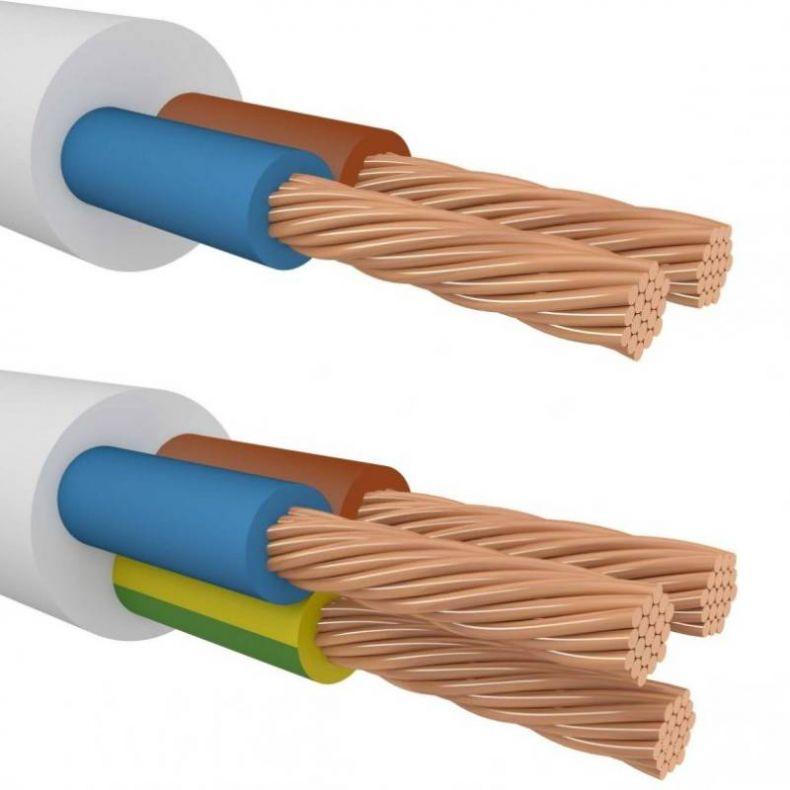

• Ввод в дом, к щитку, выполняется кабелем ВВГнг — LS в негорючей оболочке сечением 3х16мм, если ввод 220В и 5х16мм, если ввод 380В.
• Кроме электросетевой организации заключается договор с энергосбытом, который выставляет счета за пользование электроэнергией.
• Законченные работы осматривает инспектор и, если нет замечаний пломбирует и составляет «Акт допуска в эксплуатацию прибора учета».
• Энергосбыт, подготовив договор и лицевой счёт — выдаёт распоряжение сетевой организации на включение.

Электрооборудование дома

В проекте учитываются требования ПУЭ 7-е издание, и СП 256.1325800.2016.с изм 3.

• Применяется как скрытый, так и открытый способ монтажа проводки.
• Групповые сети в домах должны быть сменяемыми.

Щиток внутри дома

Основное в проекте электрооборудования дома – однолинейная схема.

В щитке после вводного автомата и реле контроля напряжения размещаются групповые автоматические выключатели.

В зависимости от площади дома и набора электробытовых приборов определяется количество и тип аппаратов защиты. Два-три защищают сети освещения в доме.

Остальные распределяются ориентировочно таким образом:

• Теплый пол;
• Кондиционер;
• Холодильник;
• Стиральная машина;
• Посудомоечная машина;
• Стационарная электрическая плита;
• Электрочайник;
• Розетки санузла, ванной;
• Розетки комнат и другие.

Для защиты групп с розетками используются дифференциальные автоматы – это автомат и УЗО в одном корпусе. Они работают на отключение, если возникло «короткое замыкание» и, если произошла «утечка тока» – кто-то коснулся оголенных контактов или прибор неисправный.

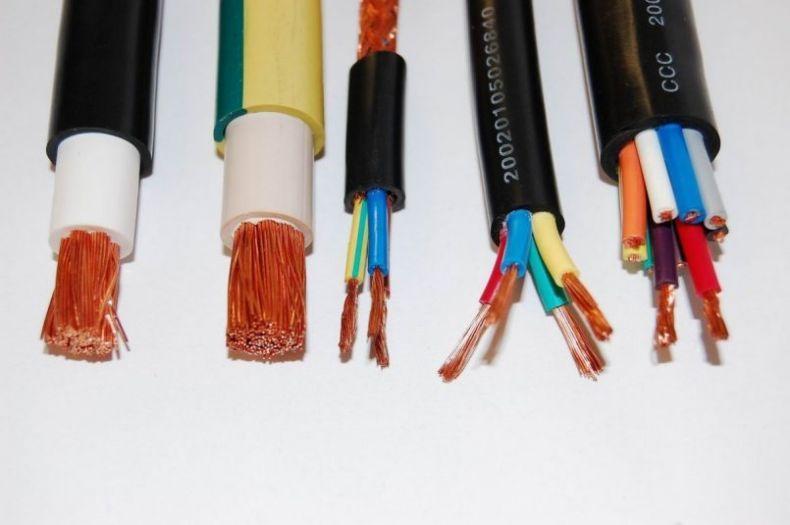

Электропроводка

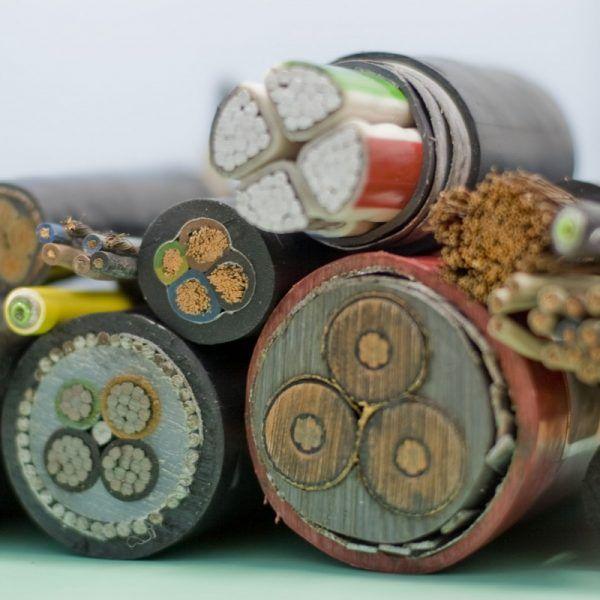

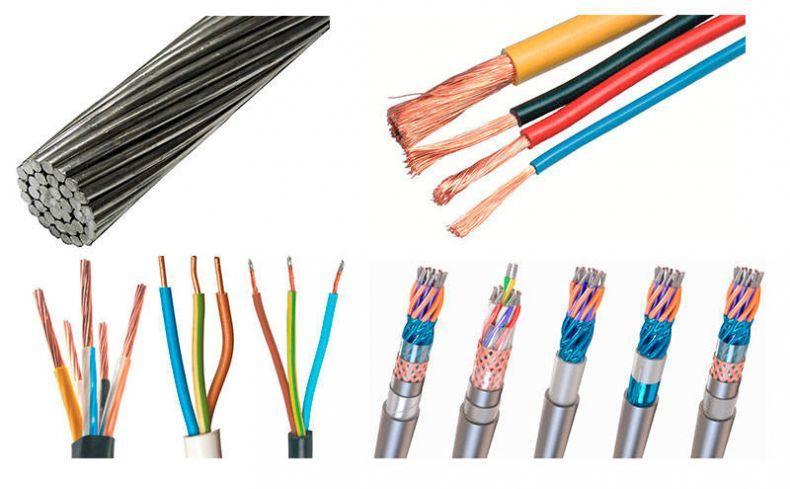

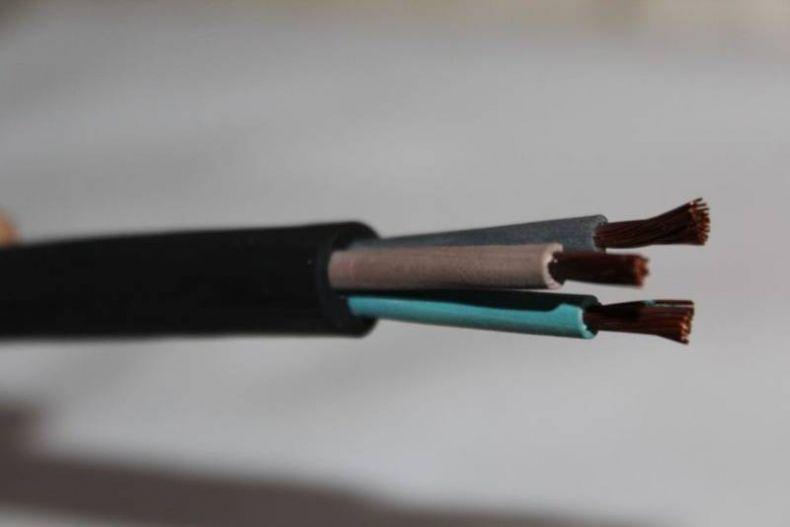

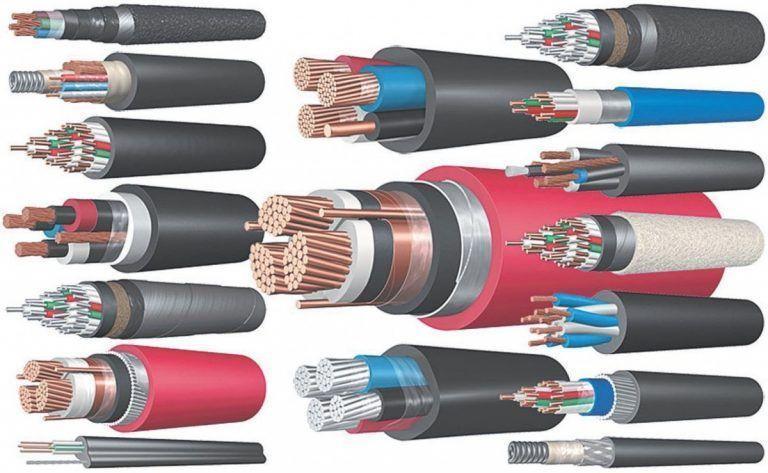

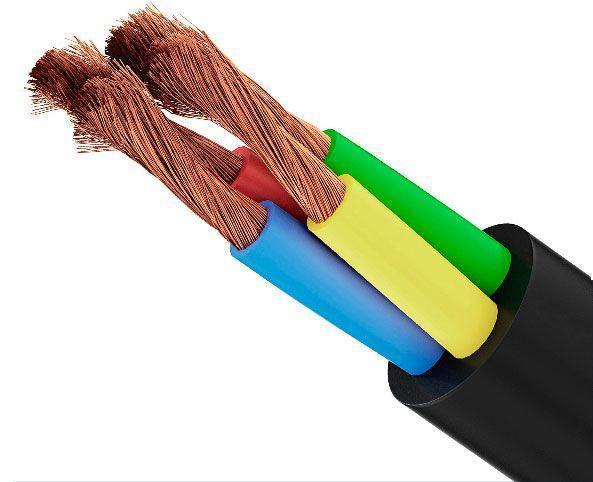

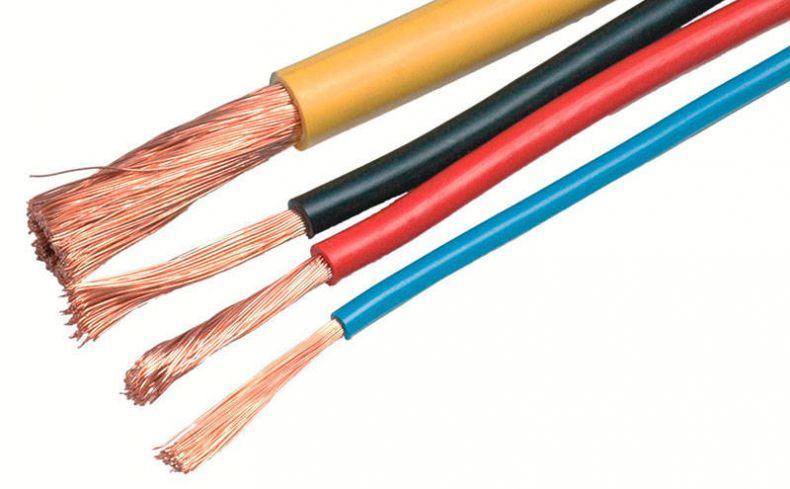

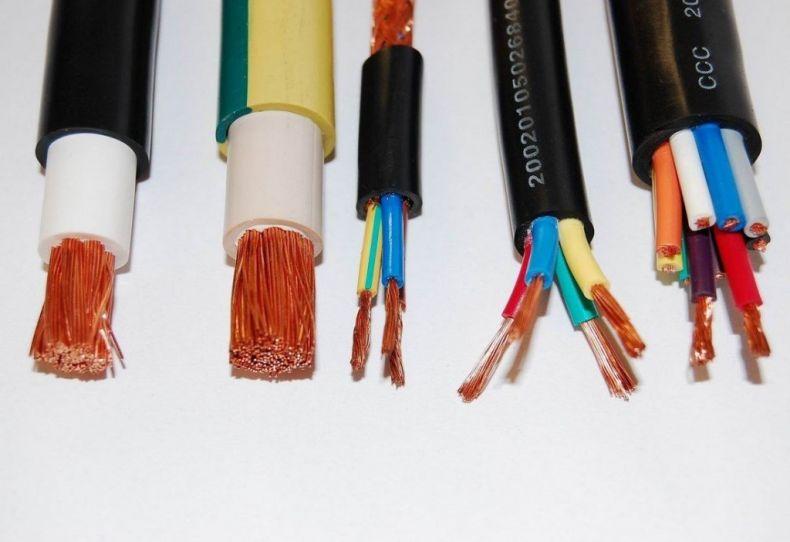

В проекте выбирается тип кабелей – пониженной пожарной опасности, не распространяющие горения ВВГ нг — LS в гофротрубах. В большинстве случаев разводка выполняется за подвесным или натяжным потолком.

К розеткам и выключателям сети прокладываются по стенам скрыто в штрабах, или открыто в электротехнических плинтусах и коробах, выполненных из материалов, не распространяющих горение.

Светильники

С 1.01 2013 года законом №261-ФЗ запрещены к использованию лампы накаливания 75Вт и более. Светильники выбираются со светодиодными лампами.

Когда выполняется дизайн-проект, типы светильников, размещение розеток и светильников определены дизайнерами.

Молниезащита и заземление

В проекте предусматривается индивидуальная защита жилого дома, которая выполняется отдельно стоящим, совмещенным с телеантенной молниеотводом. Но чаще всего применяется тросовый молниеотвод.

Молниеприемная сетка почти не применяется, так как кровля здания бывает с большим уклоном, на разных отметках. Правильно рассчитанный тросовый молниеотвод защищает все строения.

• В комплекс молниезащиты входят: молниеприемник, его опоры, токоотводы и заземлитель.
• Заземляющее устройство электрооборудования и молниезащиты объединяется в одно общее.
• Использовать фундамент здания в качестве заземляющего устройства можно только в том случае, если гарантированно обеспечивается электрическая непрерывность (соединение арматуры).

В каждом доме имеется сложное и дорогостоящее электронное оборудование, которое обладает повышенной чувствительностью к перенапряжению. Защита обеспечивается устройством УЗИП

Устройство импульсной защиты устанавливается во вводном щите, после вводного автомата, до счетчика.
