Тёплый пол — это элемент современной системы отопления, без которого не обойтись зимой. Такая система должна регулироваться специальным датчиком температуры.

Что представляет собой этот прибор и его принципы работы, подробно разберём в этой статье.

Содержание

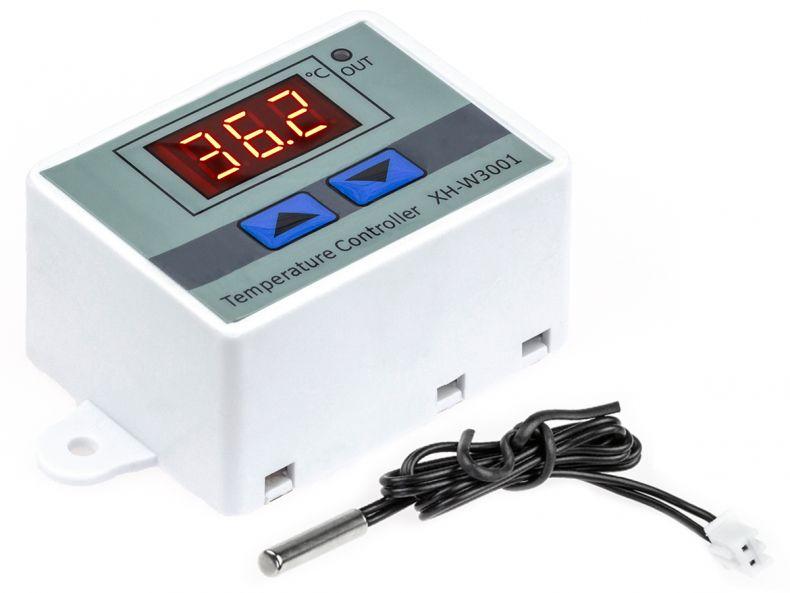

Особенности датчиков температуры

Особенностями датчиков температуры являются два режима работы как датчика, так и таймера. Прибор может не снимать температура, а включаться и выключаться сам через определённые интервалы времени.

Например, 3 минуты работает, 5 минут — выключен. Также терморегулятор может использоваться для работы с другими нагревающими устройствами, которые должны нагреваться до нужной температуры и самостоятельно отключаться.

Принцип работы датчика тёплого пола

Принцип работы терморегулятора полностью зависит от температуры. Если температура ниже заданного значения, то происходит подача электричества, которая прекращается в момент достижения нужной отметки.

Автоматическое подключение происходит в момент, если заданное значение температуры ниже на 1 градус. Подключаются такие приборы к сети в 230 вольт.

Характеристика терморегуляторов

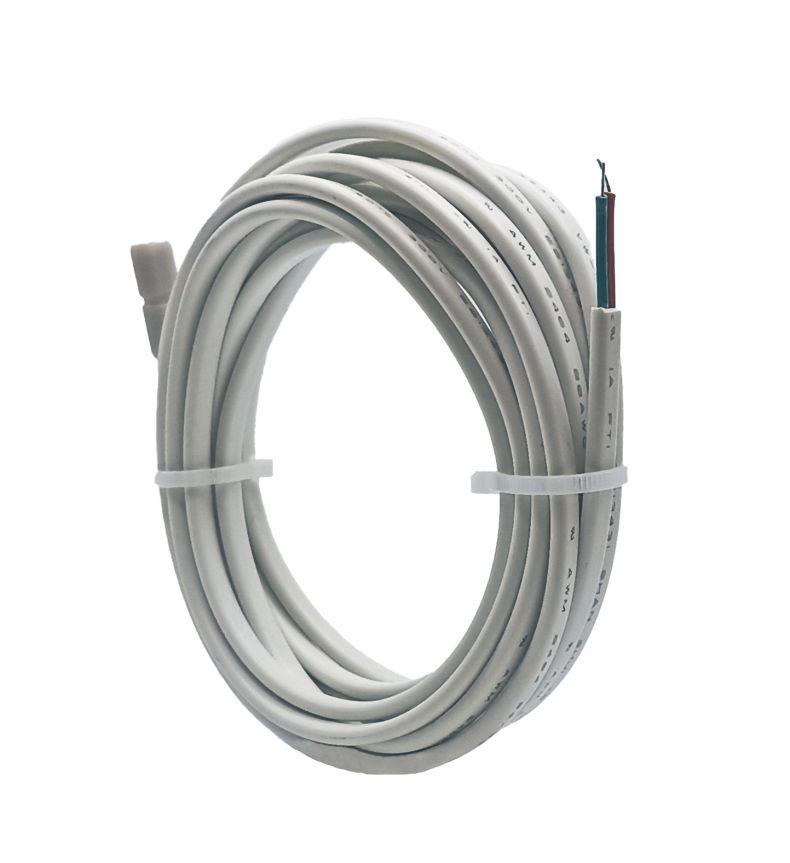

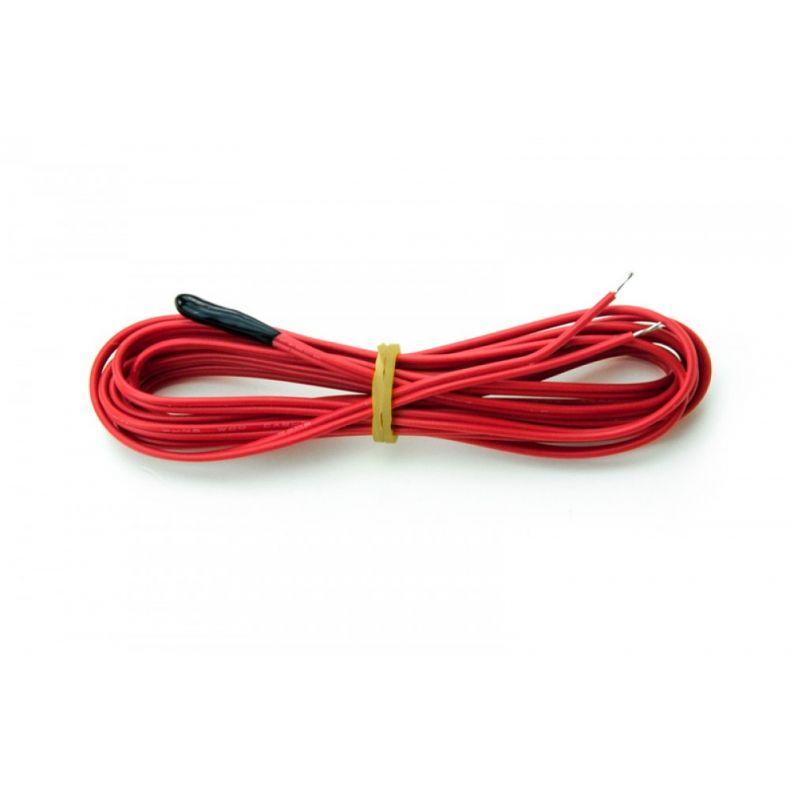

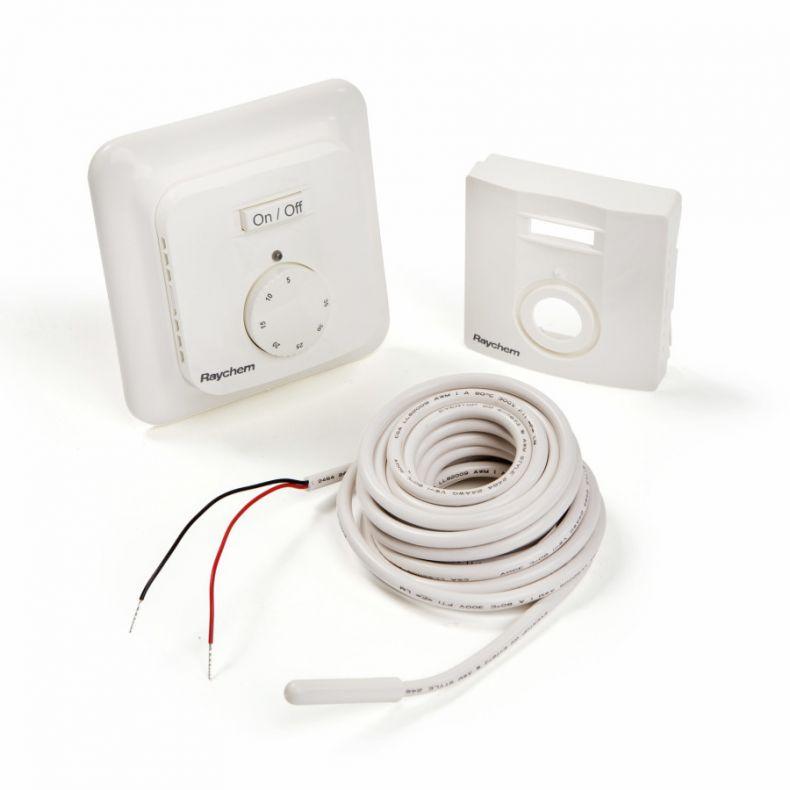

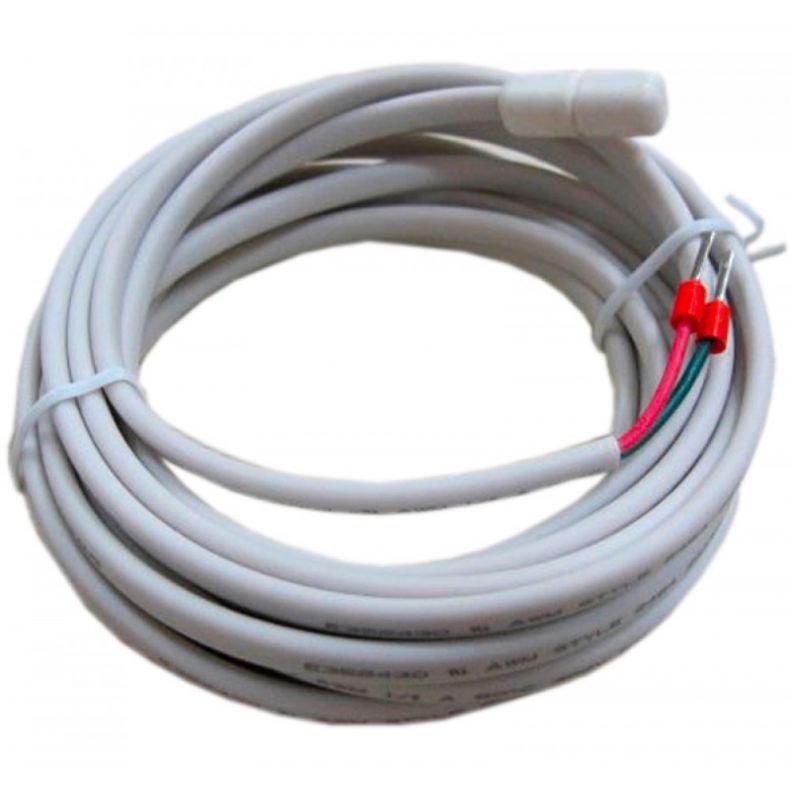

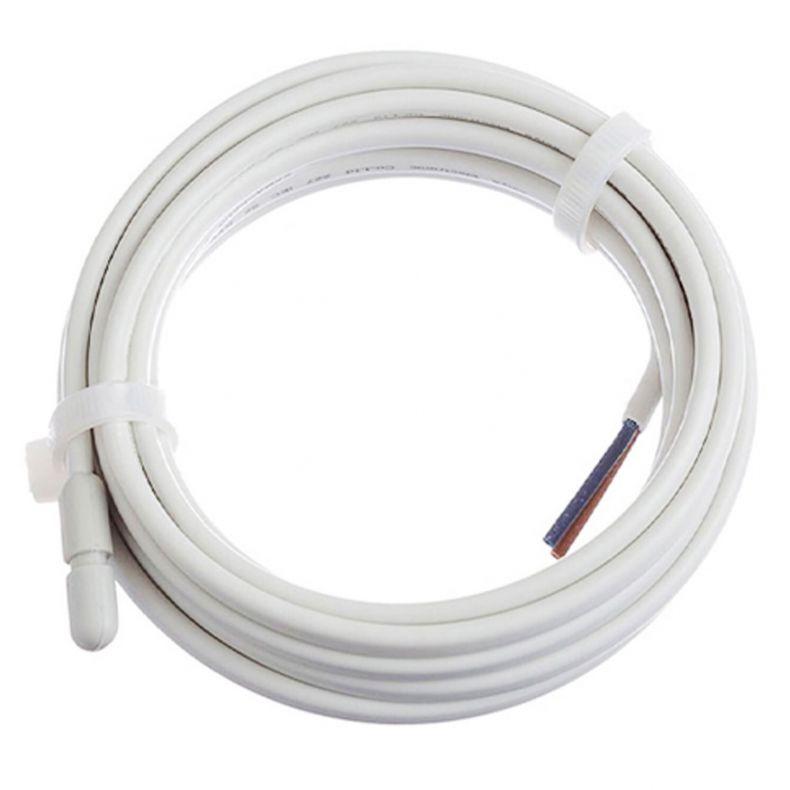

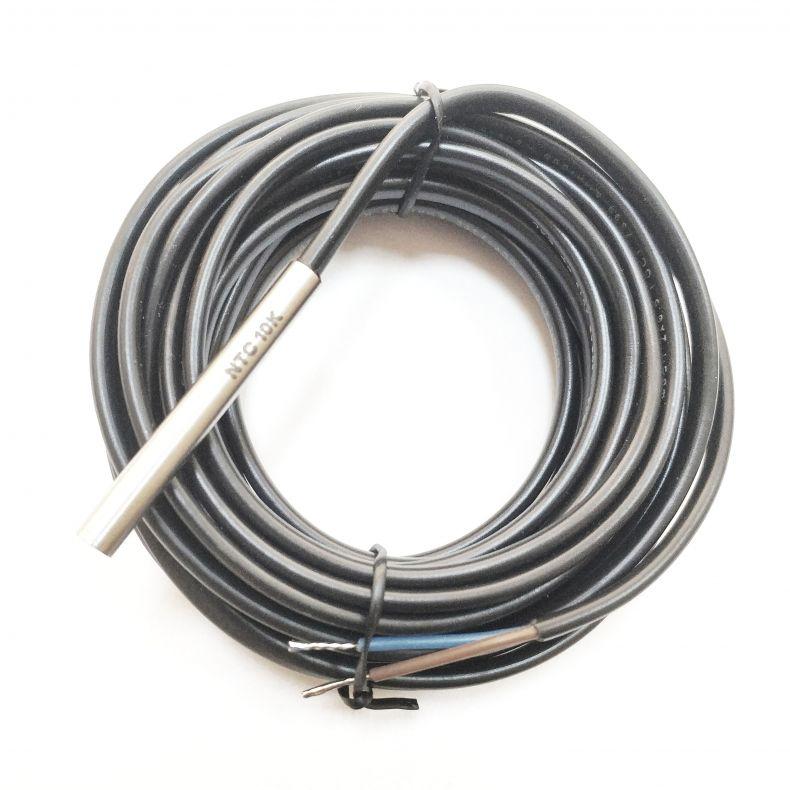

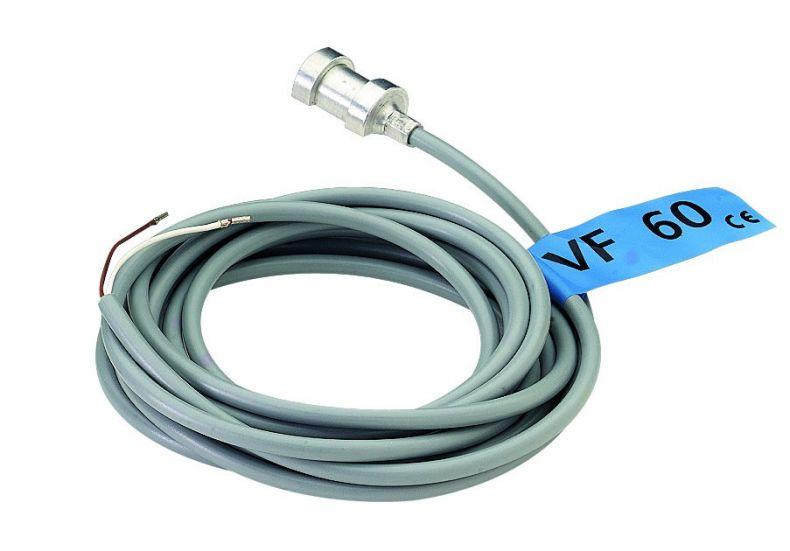

Датчики температуры выполнены из огнезащитного пластика. Диапазон выбора температуры — от 1 до 60 градусов. В комплекте к терморегулятору должен присутствовать выносной датчик NTC длиной 2 метра. Стандартная высота для установления прибора -1 -2 метра.

Чаще датчик устанавливают на высоте 90 см. Терморегулятор, используемый с датчиком воздуха, устанавливается в защищённом месте от внешних воздействий света и ветра (окна, двери и т. д.).

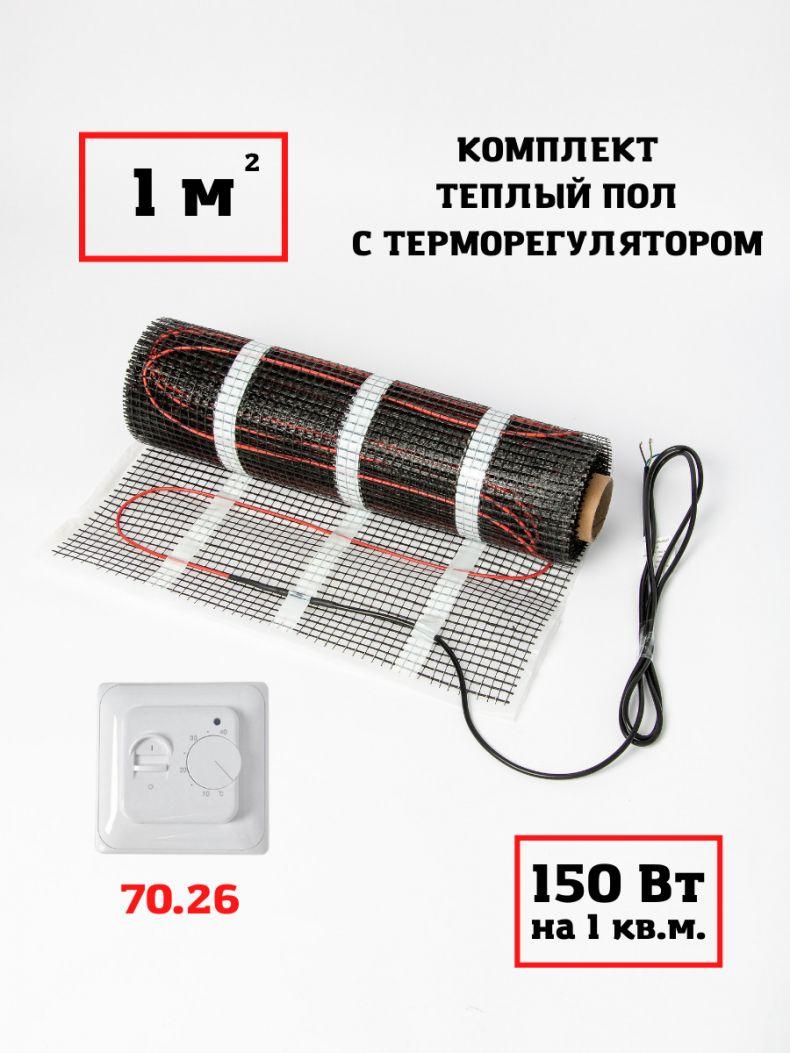

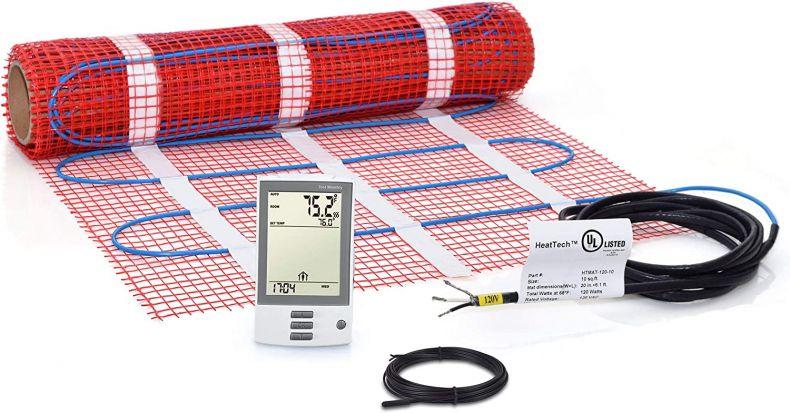

Как правило, 1 датчик подключается к одному тёплому полу. Такие приборы широко применяются к кабельному или плёночному тёплому полу. Особое внимание стоит обратить на мощность и силу тока.
Для расчёта максимальной мощности тёплого пола нужно сравнить её с допустимой мощностью терморегулятора, которая в основном составляет 4000 ват.

Монтаж датчика температуры для тёплого пола

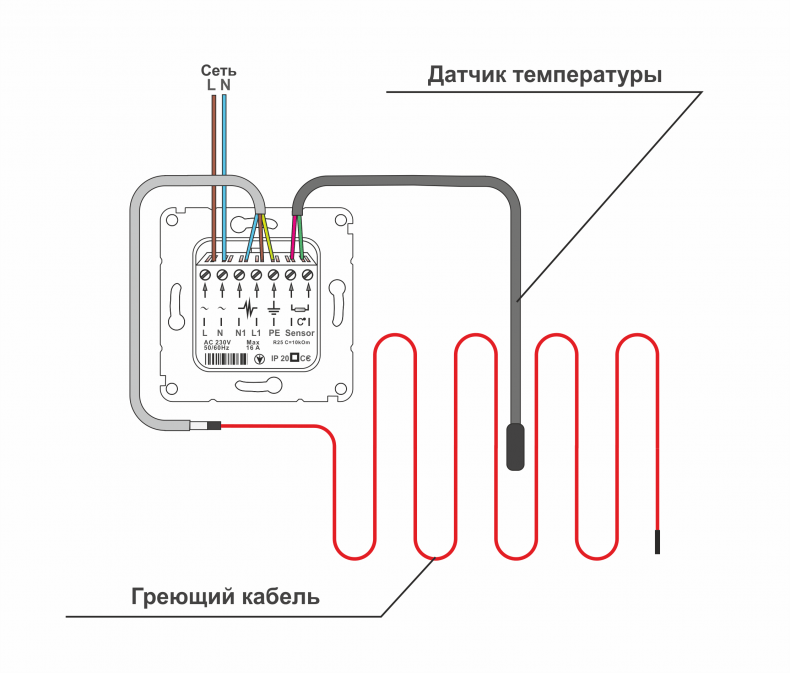

Монтаж датчика температуры накладной и не требует встраивания в стену. Подключение происходит согласно схеме изложенной в инструкции. Климы находятся под лицевой панелью. Она легко снимается, стоит только слегка её поддеть.

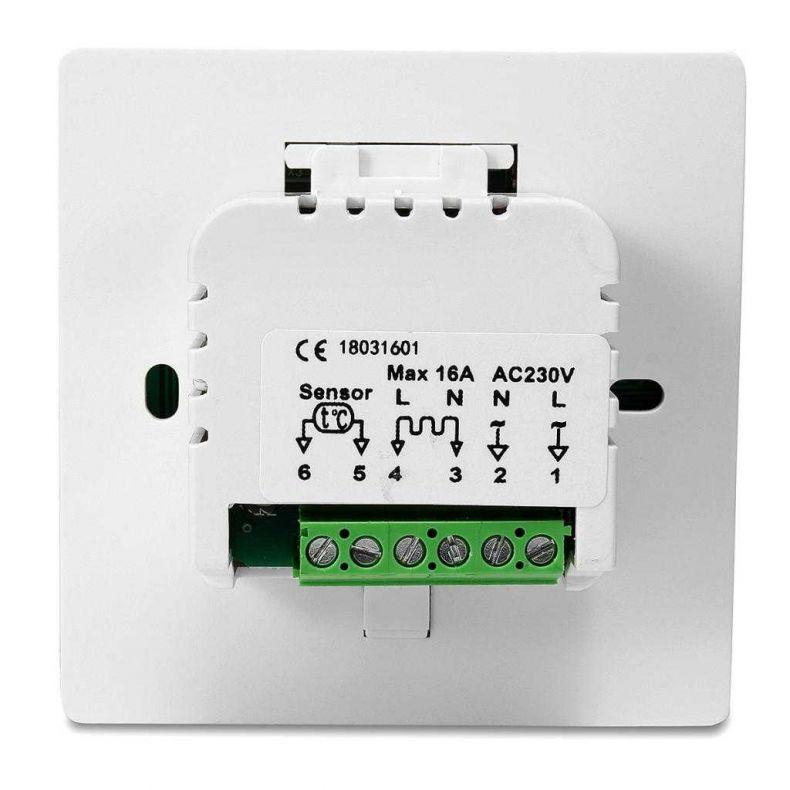

К Климам IN подключается входное питание, к Климам OUT подключается тёплый пол, Клим SENCOR отвечает термопад, а клим, который находится снизу с левой стороны подключается датчик температуры.

Стоит обратить своё внимание на то, что если человек не уверен в своих силах, то стоит обратиться к профессионалам по этому вопросу.

Как выбрать датчик температуры для тёплого пола

Терморегулятор должен иметь компактные размеры

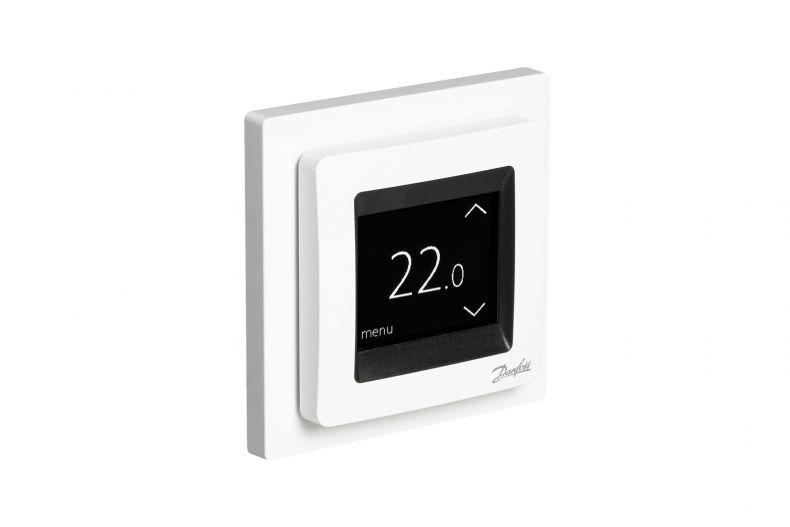

Датчики, имеющие сенсорную панель намного удобней в использовании
Нужно обратить внимание на качество материала из которого сделан датчик
Кнопки таймера включения и выключения должны быть просты в использовании (легко реагировать на прикосновения или не западать)
Бюджетные варианты не самые надёжные

Подключение датчика температуры

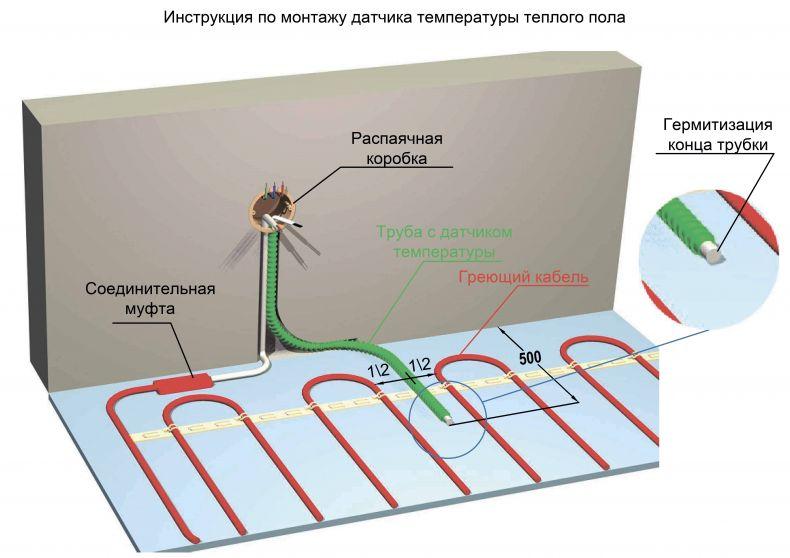

Чтобы установить датчик температуры, нужно следовать строго инструкции. Перед тем как подключить терморегулятор стоит убедиться что всё смонтировано правильно.

Датчик должен размещаться в штробе с использованием гофры.

Монтажную коробку лучше установить близко от выхода проводов. Термодатчики должны располагаться на одинаковом расстоянии друг от друга в самой конструкции.
При изгибах гофрированной трубы переходы должны быть плавными, чтобы избежать повреждений, а при поломках легко поддавались ремонту.

Сам терморегулятор устанавливается достаточно легко. Нужно снять переднюю панель. Далее крест-накрест установить его на стену с помощью болтов.

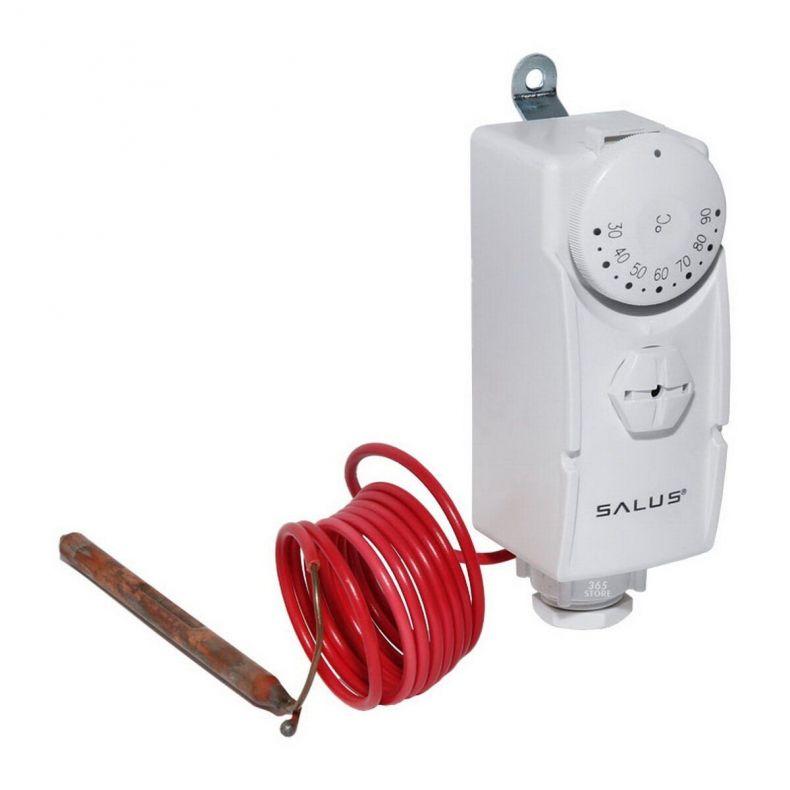

Виды датчиков температуры

Функцией датчика температуры является определение температуры и передача её регулятору, который в свою очередь делает сравнение показателя с заданным, включая либо выключая нагревание.

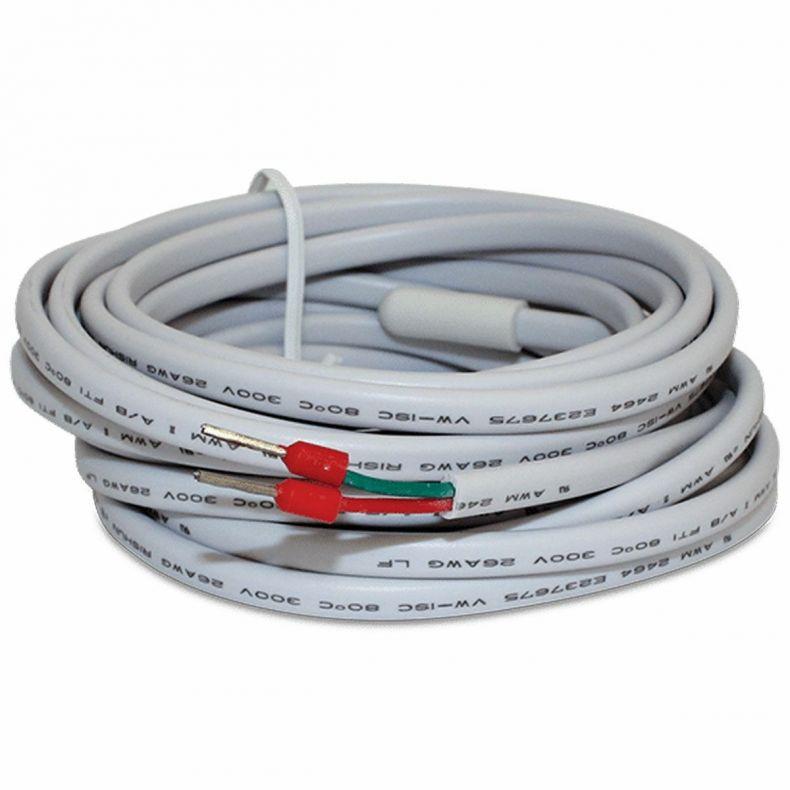

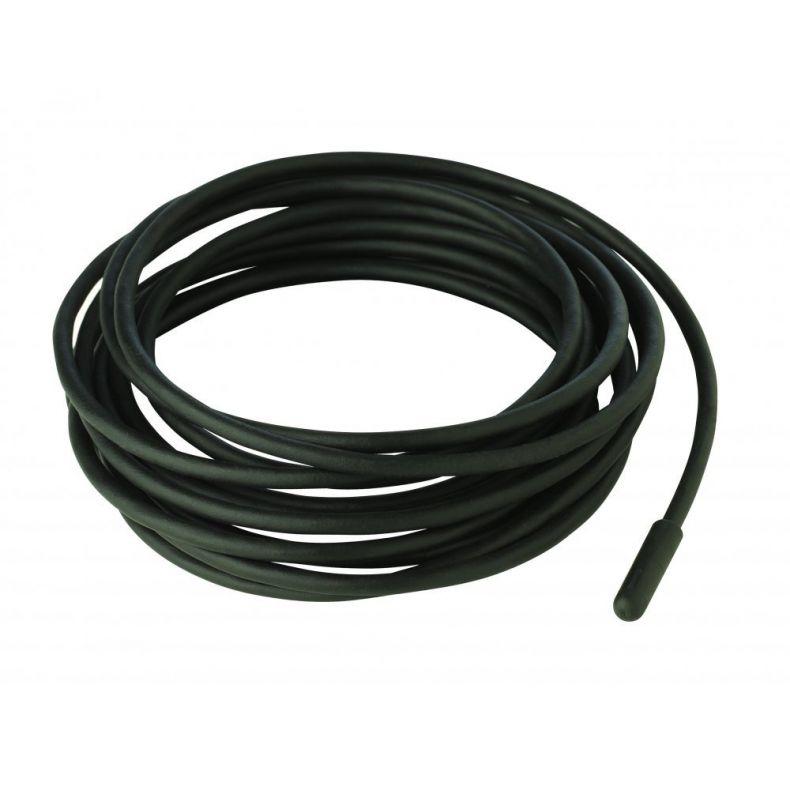

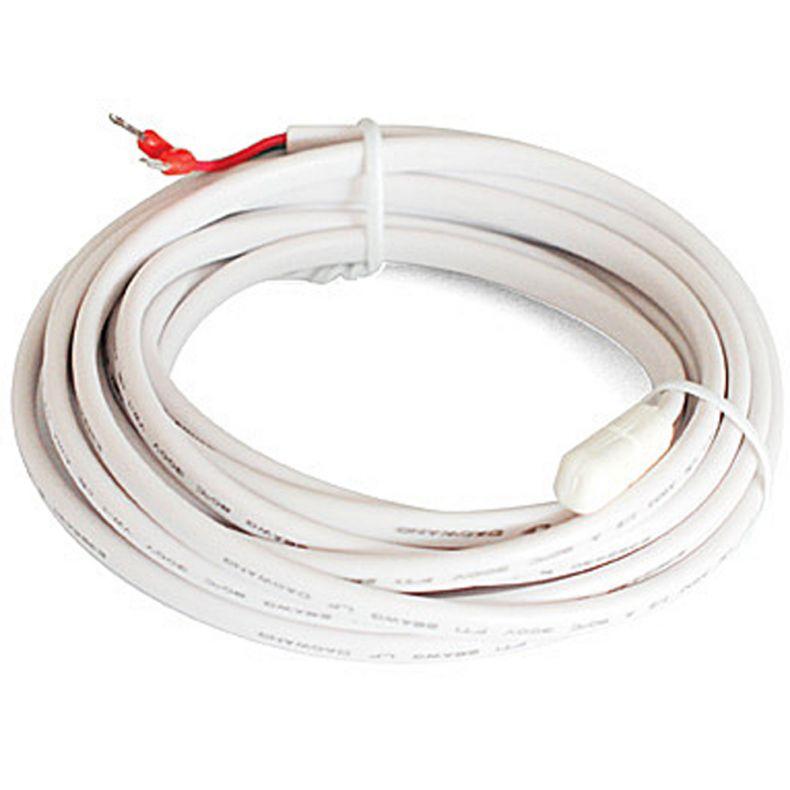

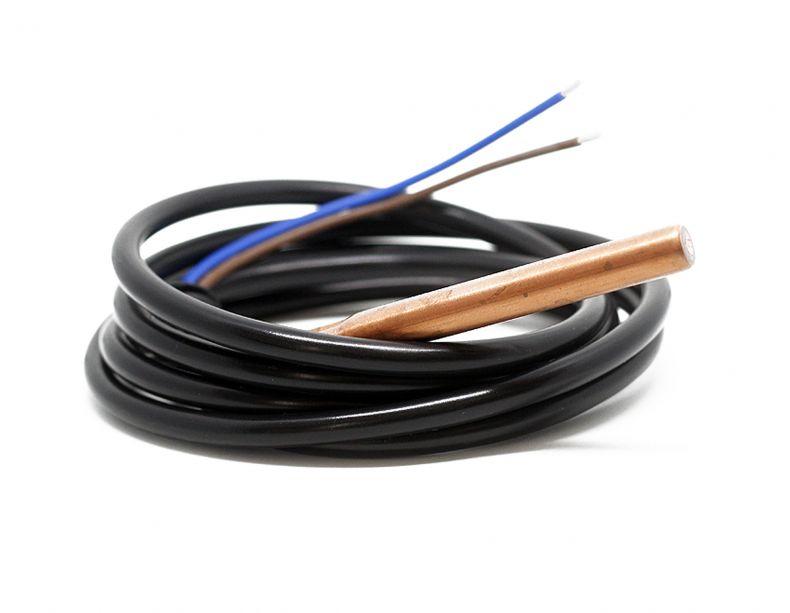

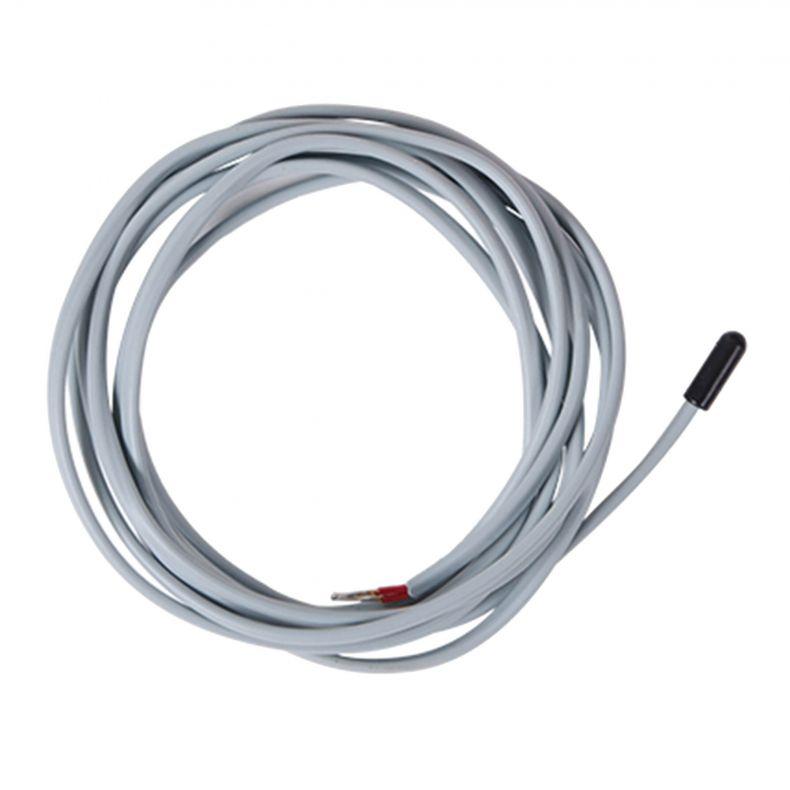

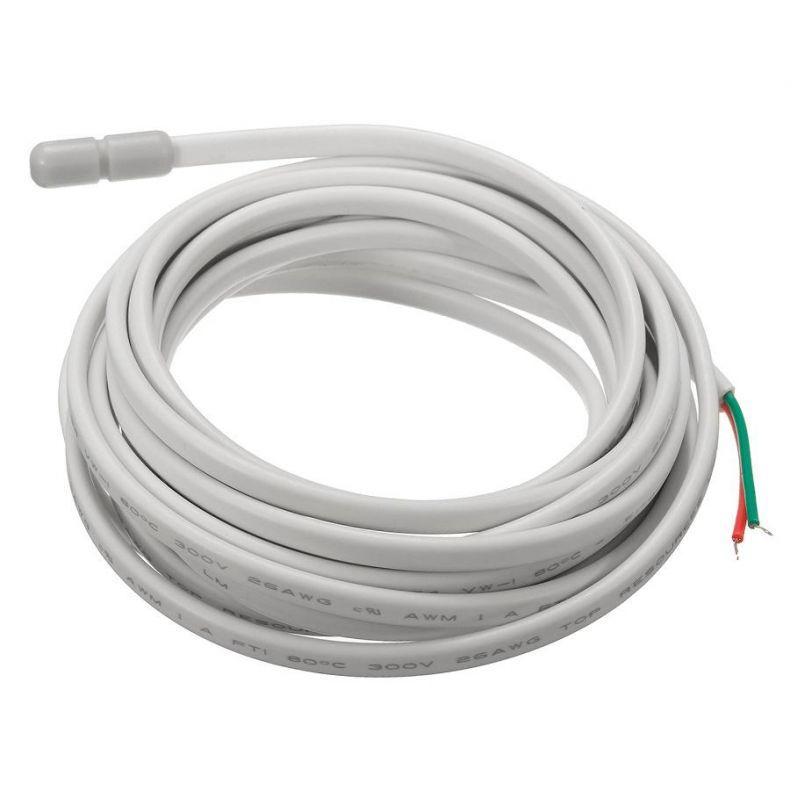

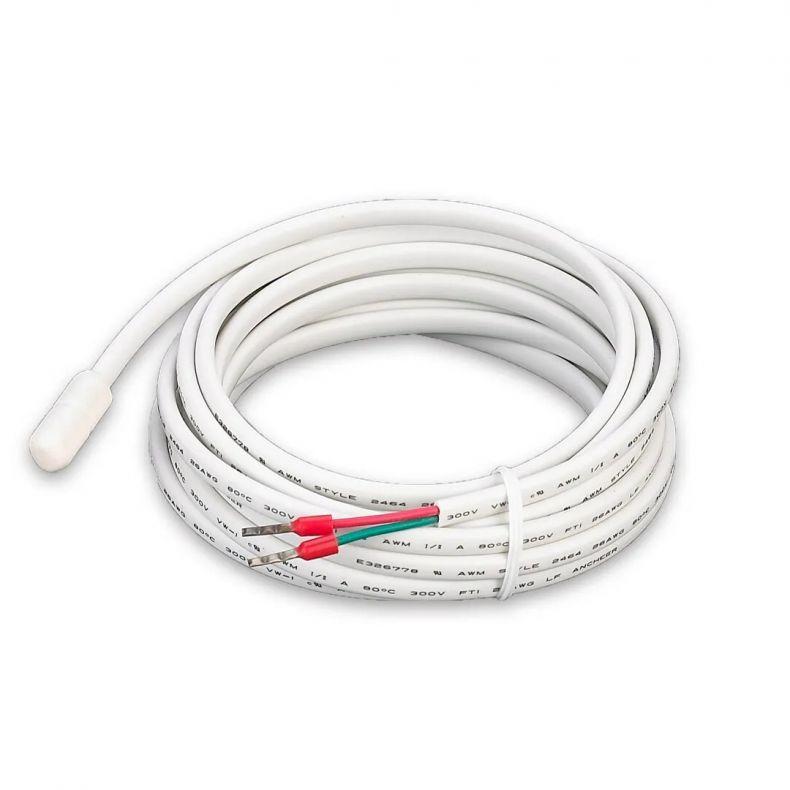

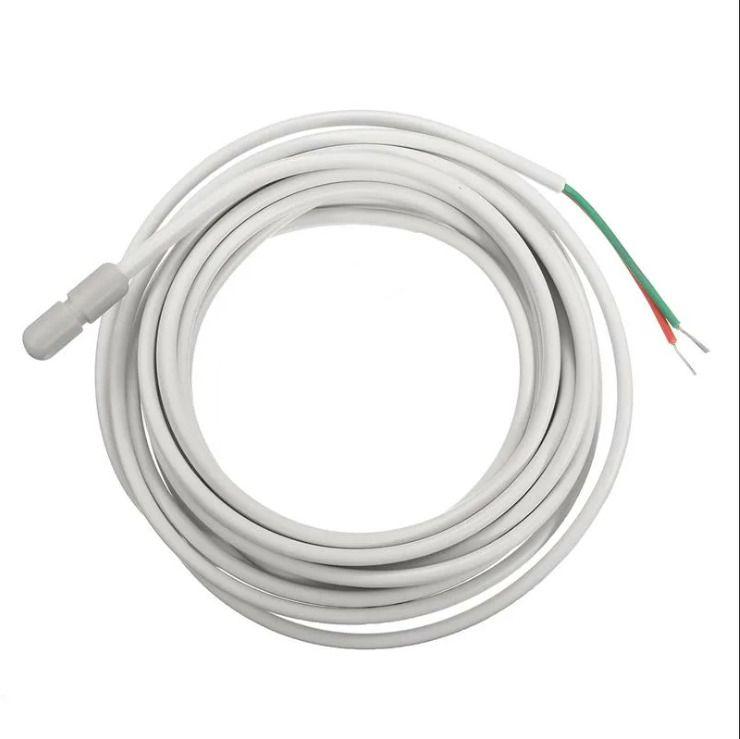

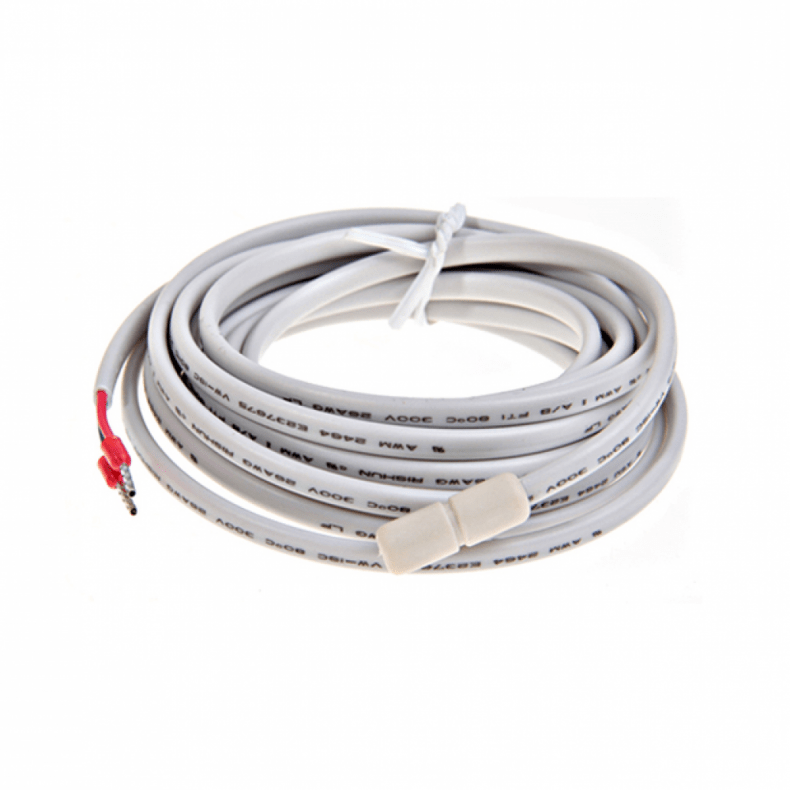

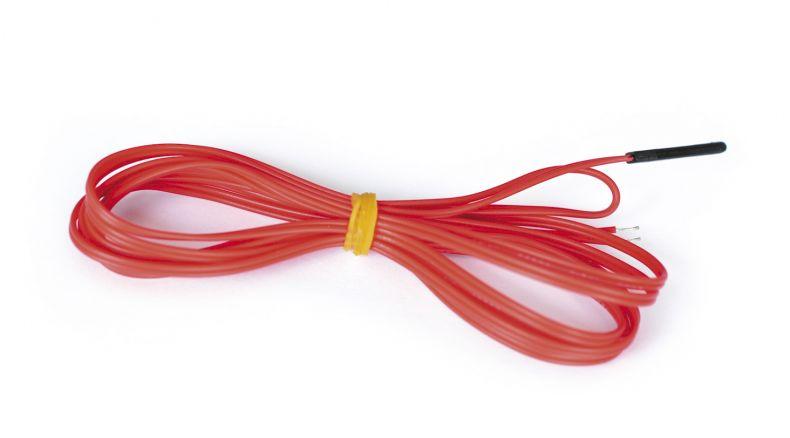

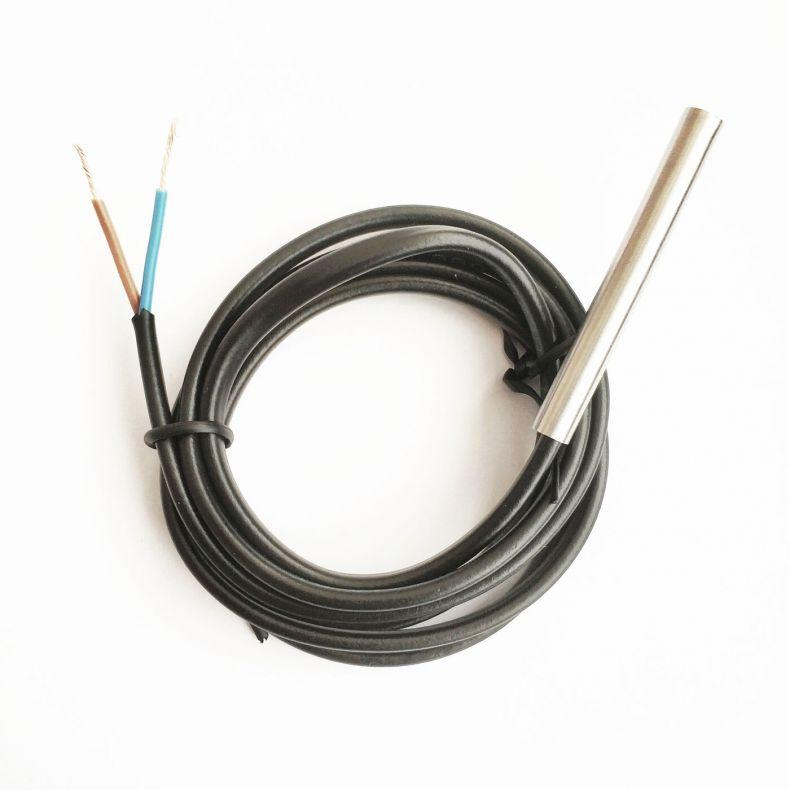

Первым типом датчиков электрического пола — это датчик температуры пола. Он следит за уровнем нагревания покрытия электрического пола, а значение передаётся на терморегулятор.

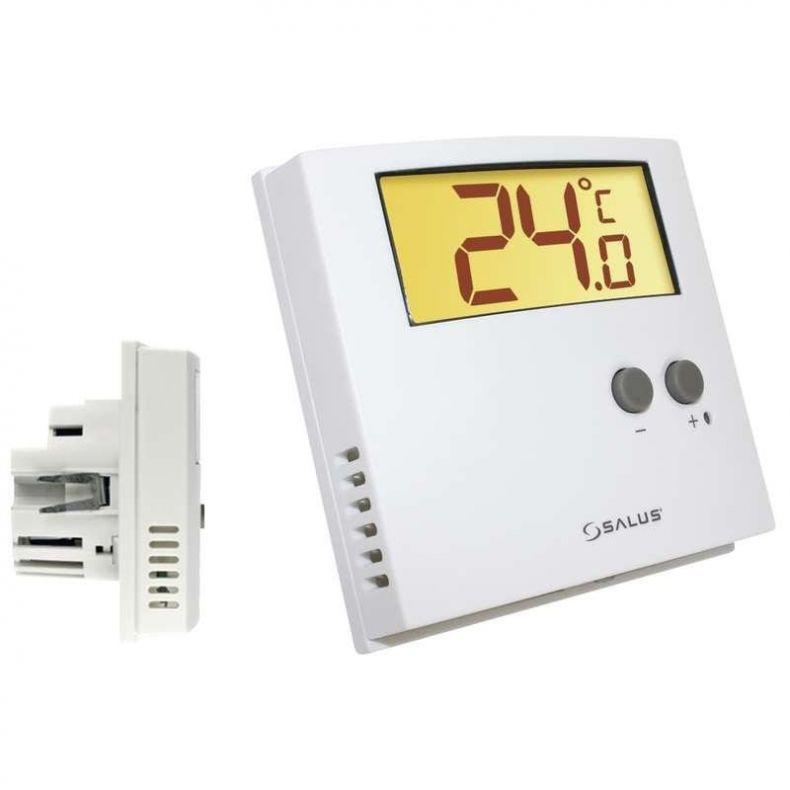

Второй тип — это термодатчик воздуха. Его функция заключается не только в том, чтобы нагреть поверхность пола, но и отследить температуру помещения. Такой вид прибора встраивается в сам терморегулятор и устанавливается на стену.

Иногда используют сразу два термостата, благодаря чему повышается надёжность и экономия обогревания.

Как выбрать терморегулятор

Терморегулятор играет большую роль не только в подогреве пола, но и даёт защиту нагревательному кабелю от перегревания. Выбирая терморегулятор нужно обратить внимание на все существующие типы.

Механический терморегулятор
Электронный терморегулятор
Программируемый терморегулятор

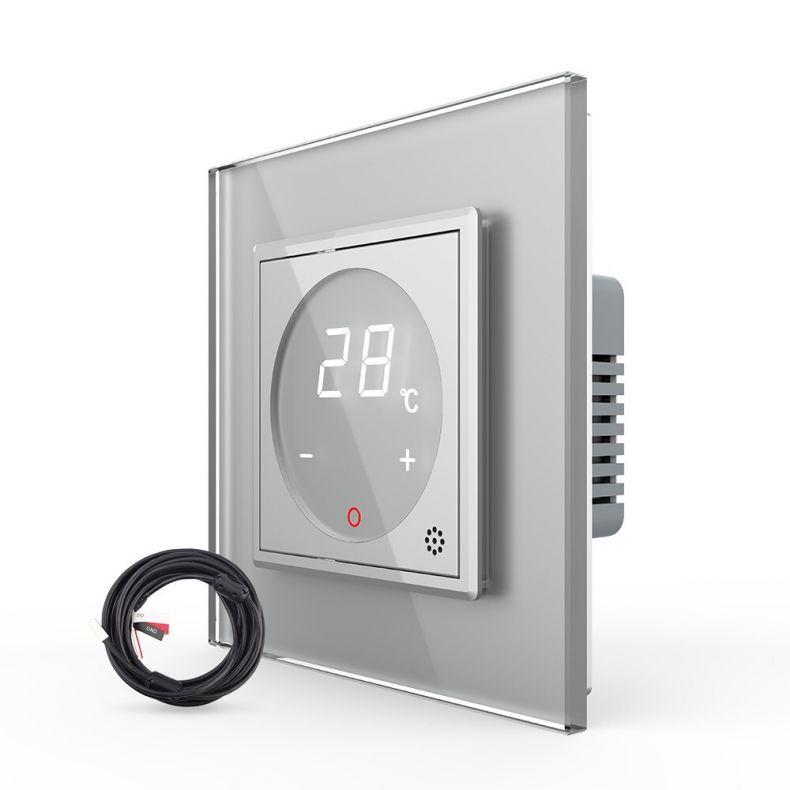

Сенсорный терморегулятор

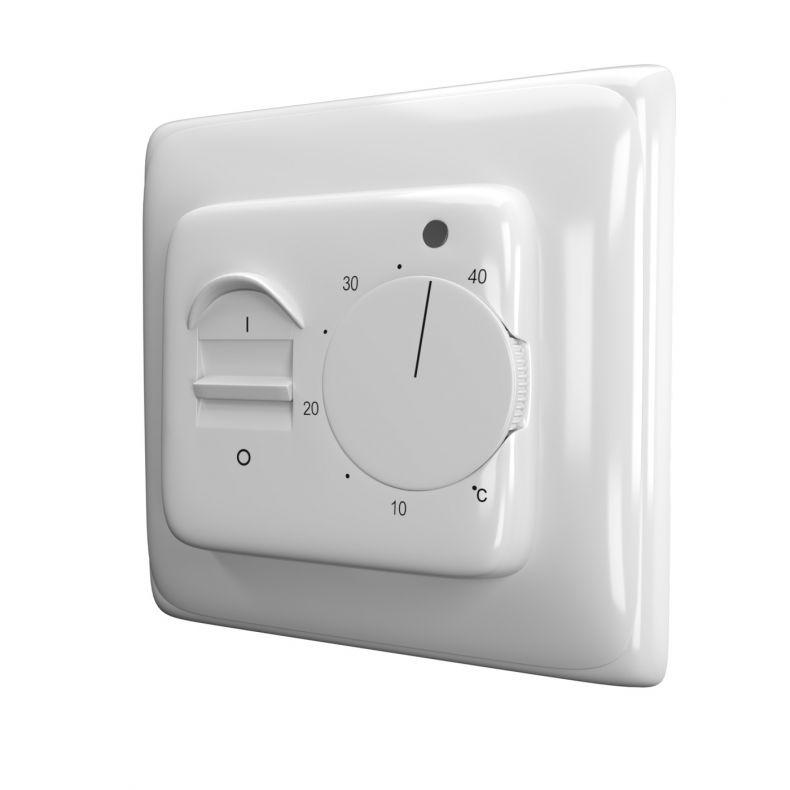

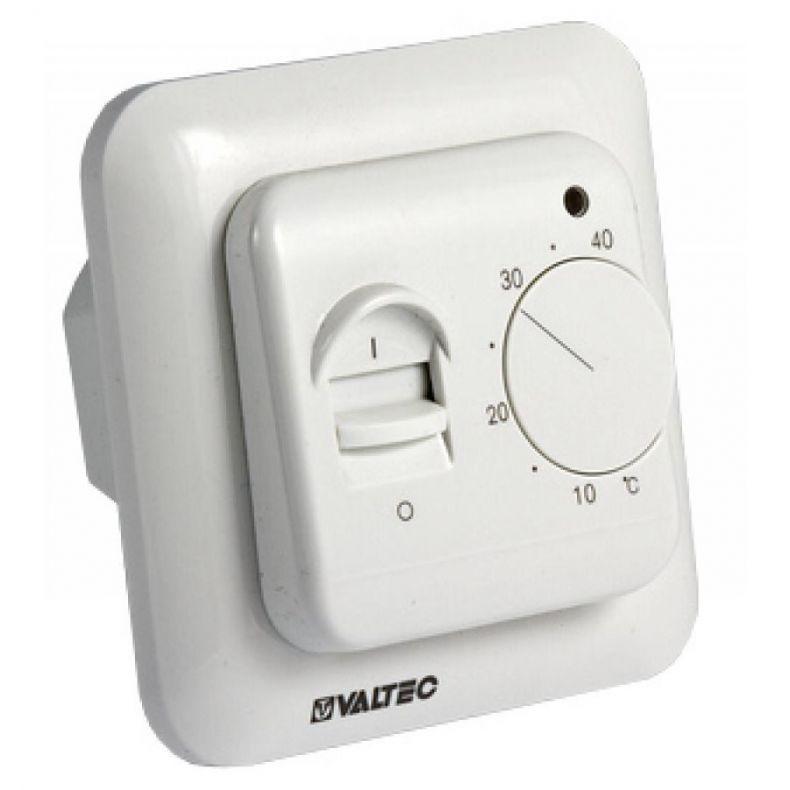

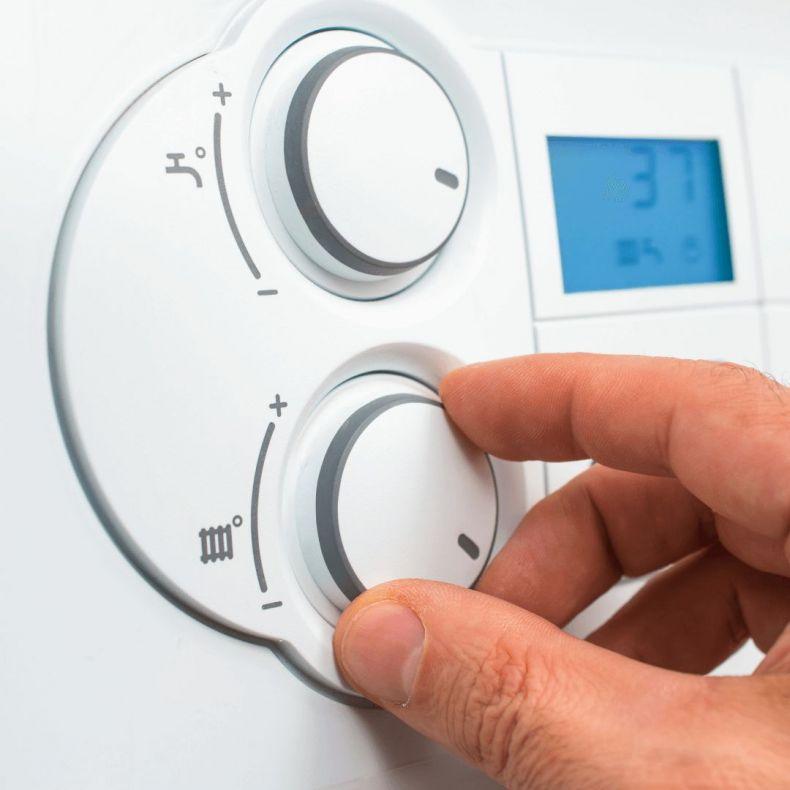

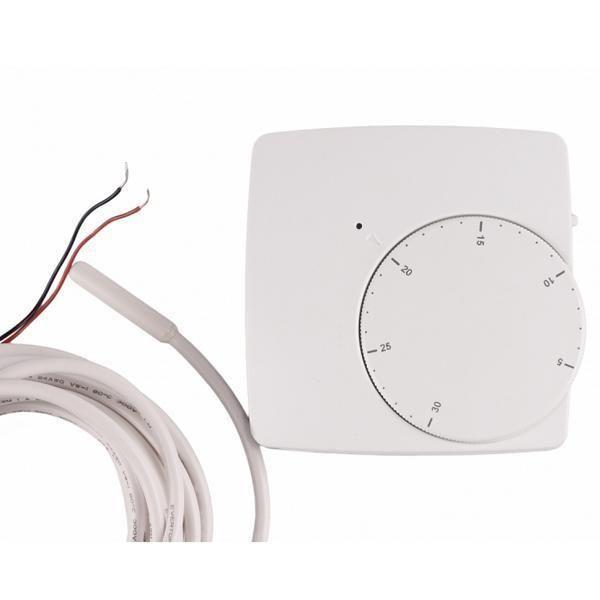

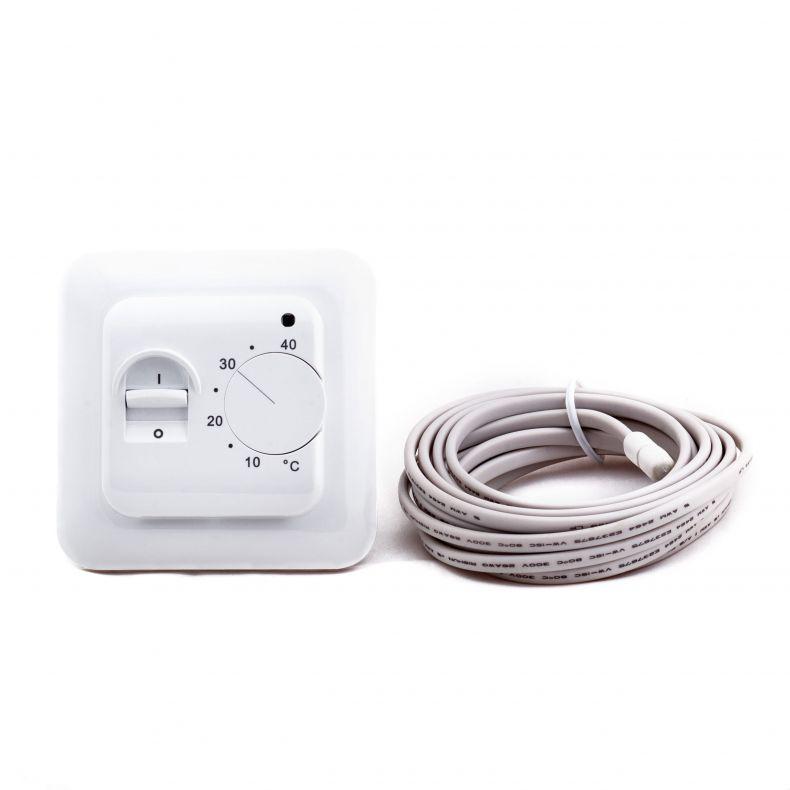

Механический терморегулятор

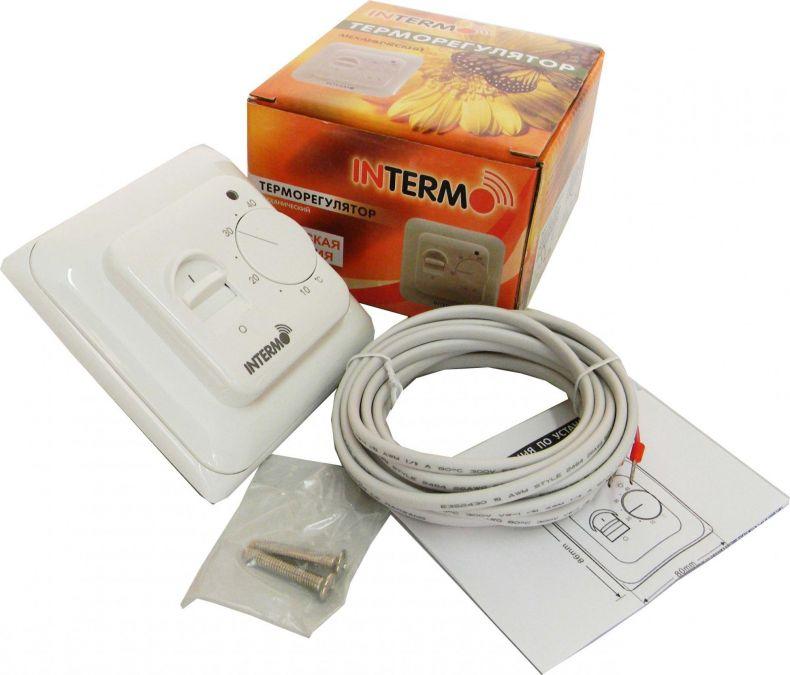

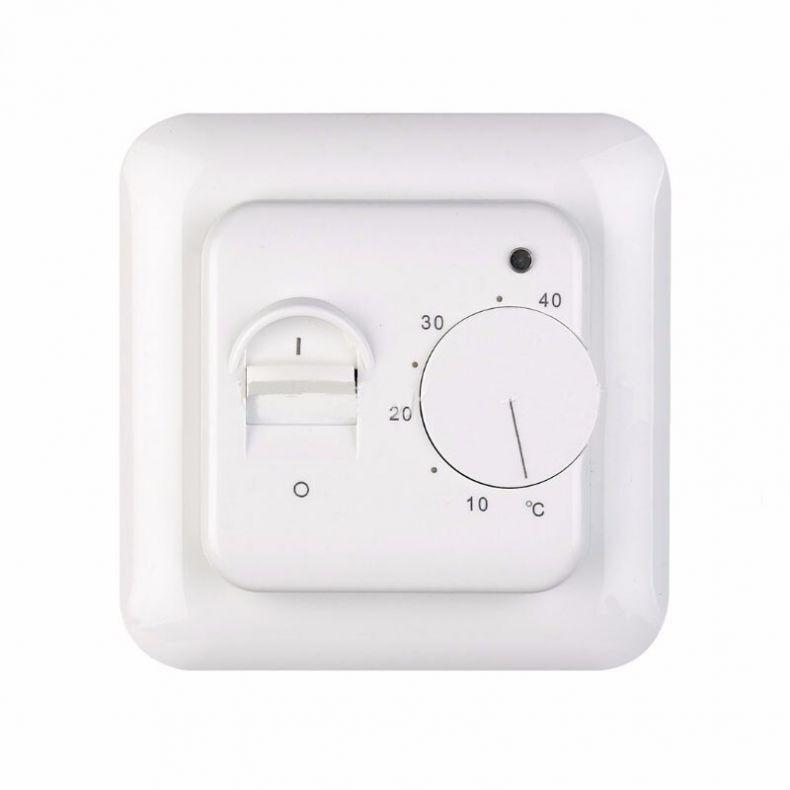

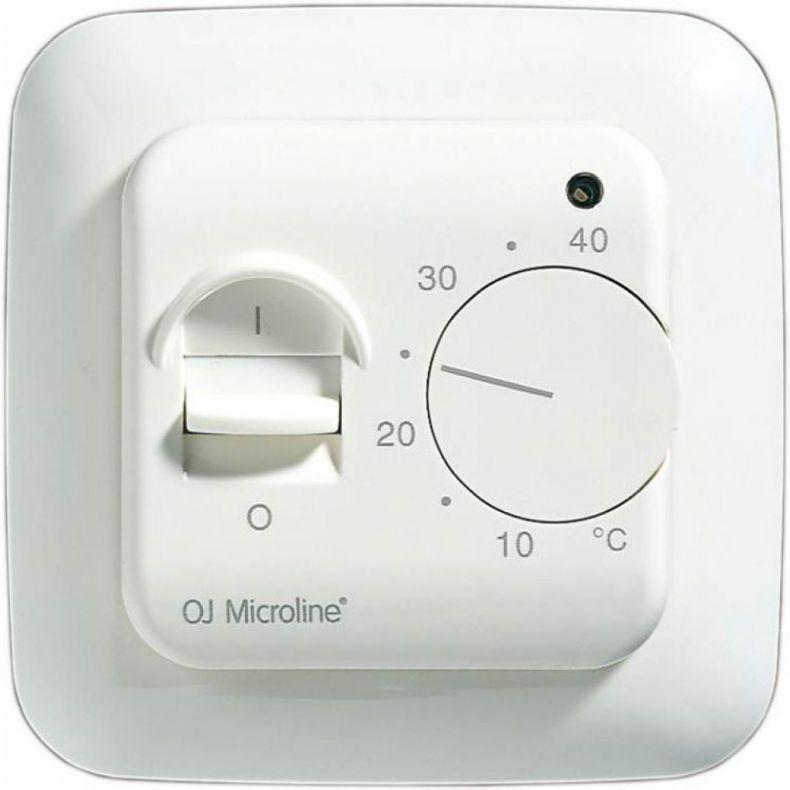

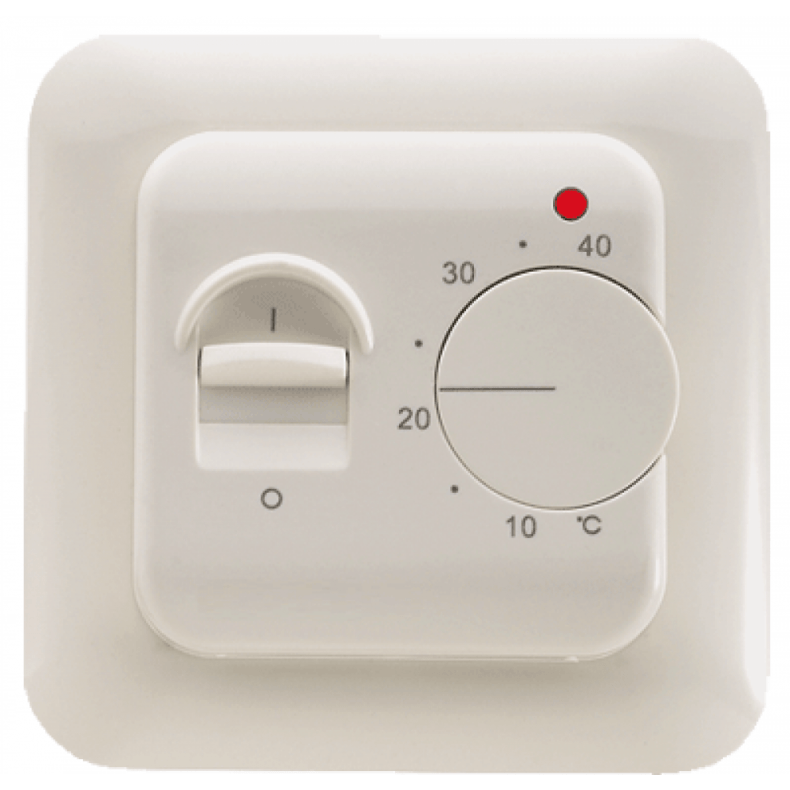

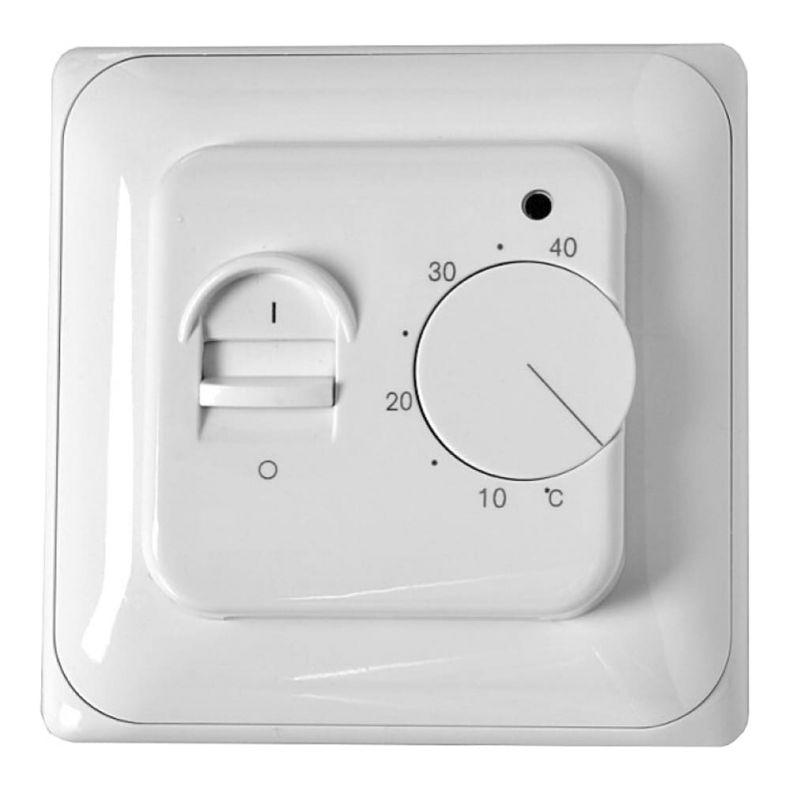

Механический терморегулятор является самым бюджетным вариантом и самым простым в использовании. Температура регулируется на уровне осязания. Он удобен для небольших помещений, таких как ванная комната или душевая, где затрата электроэнергии минимальна.

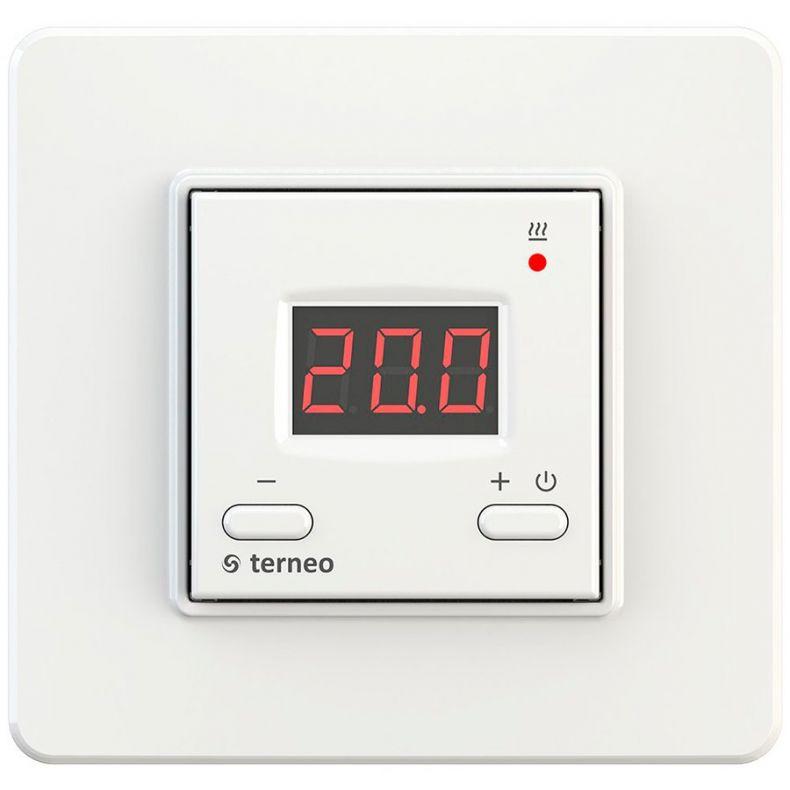

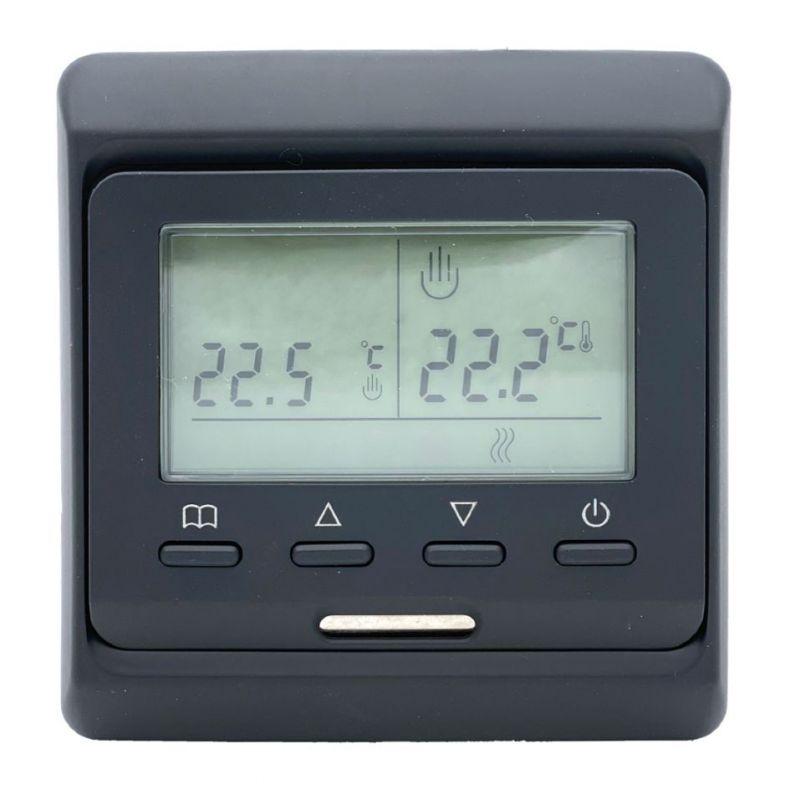

Электронный терморегулятор

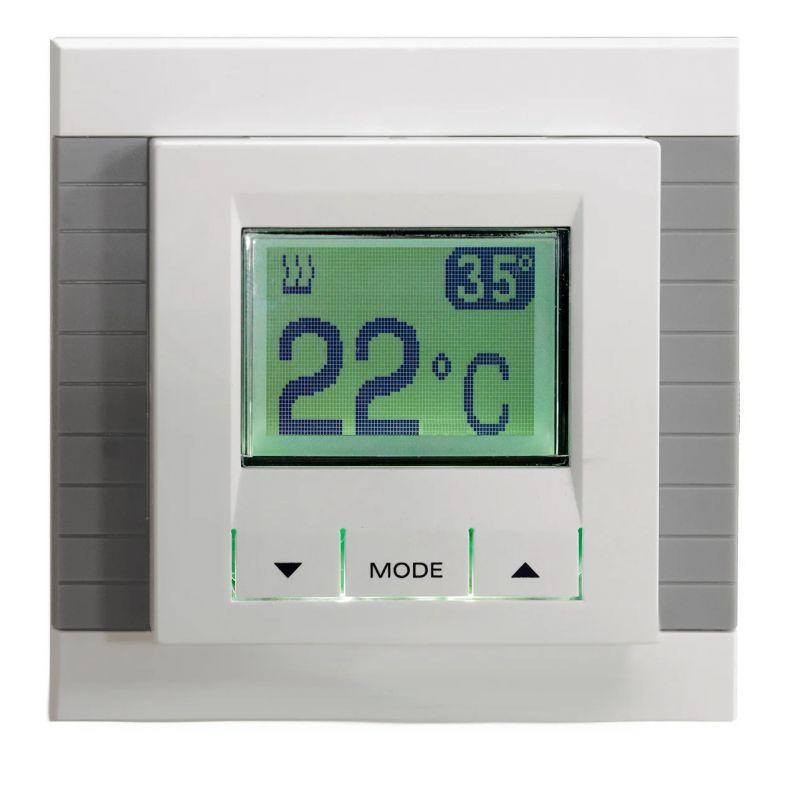

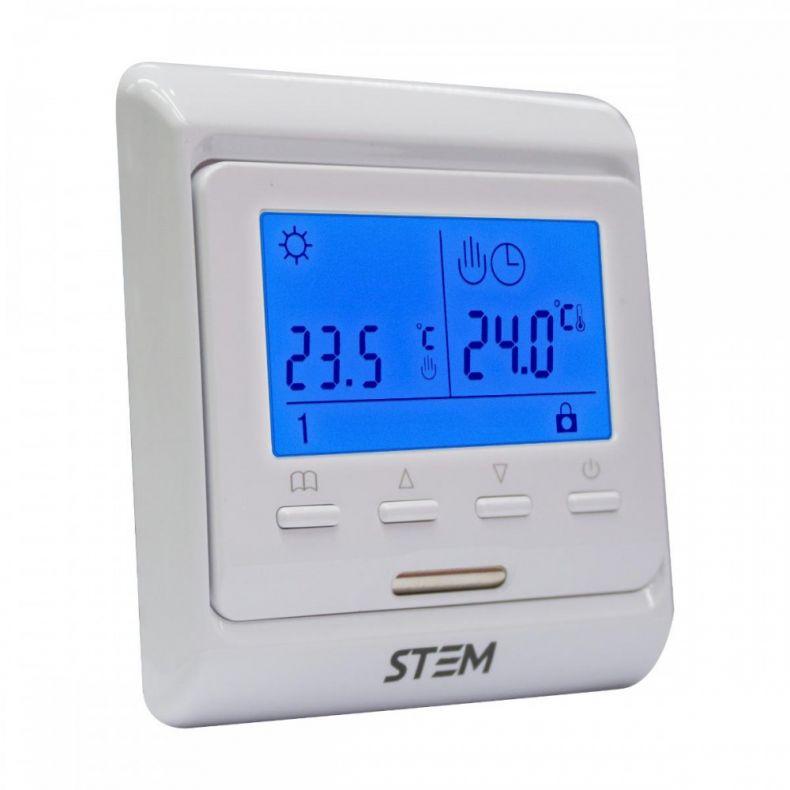

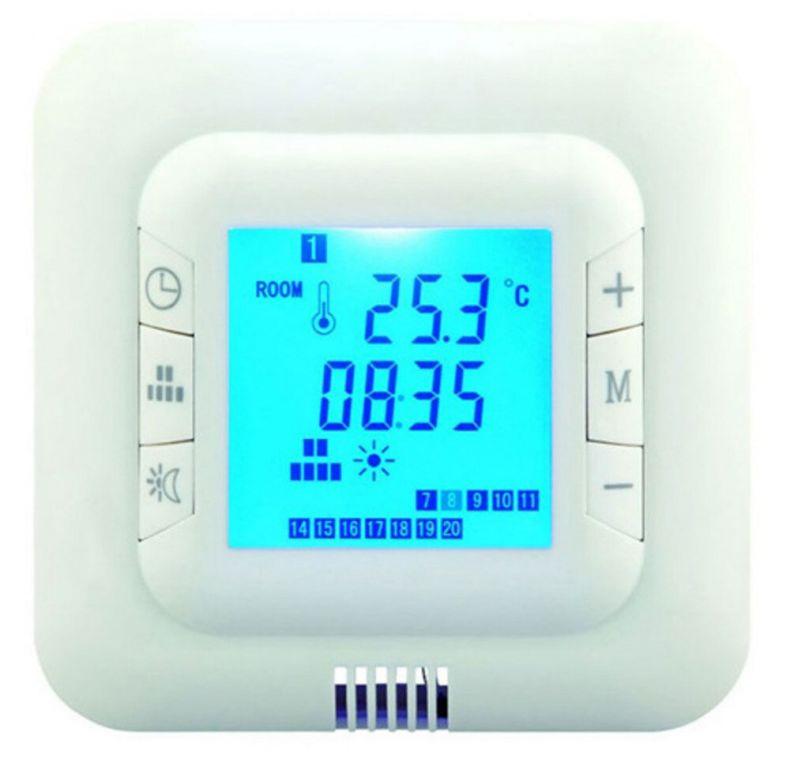

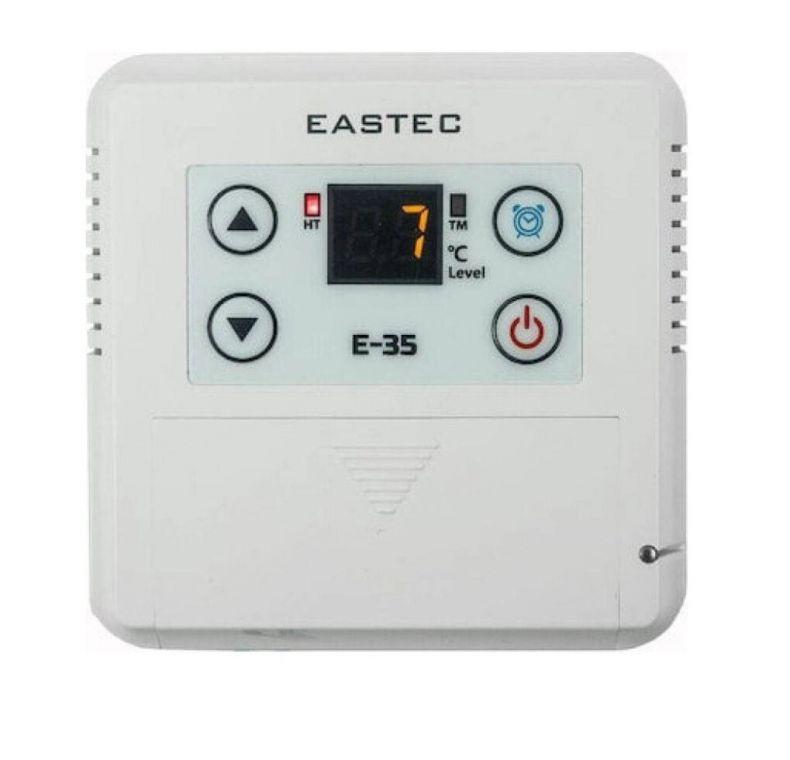

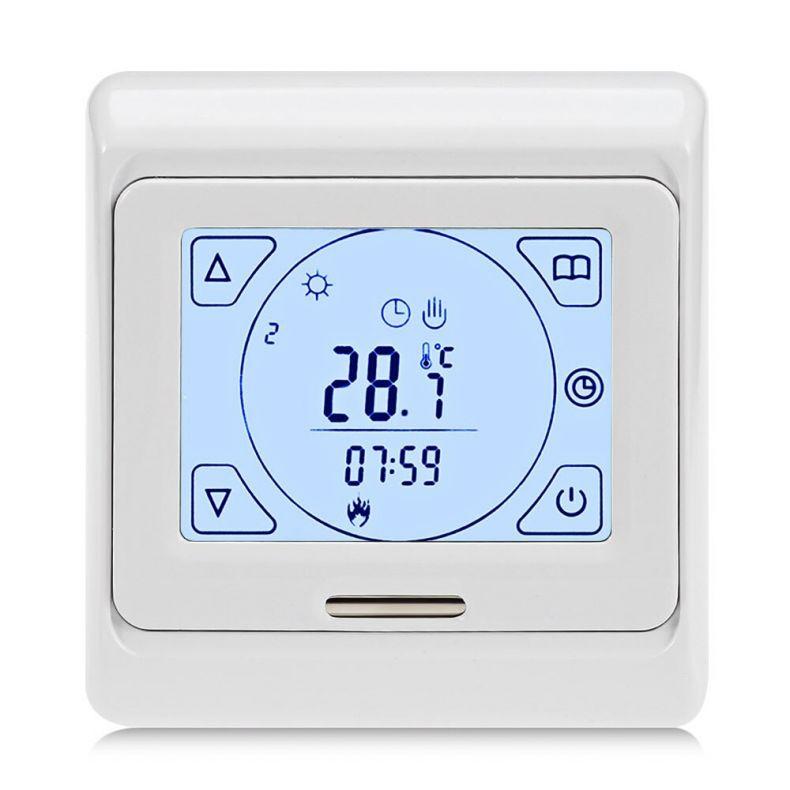

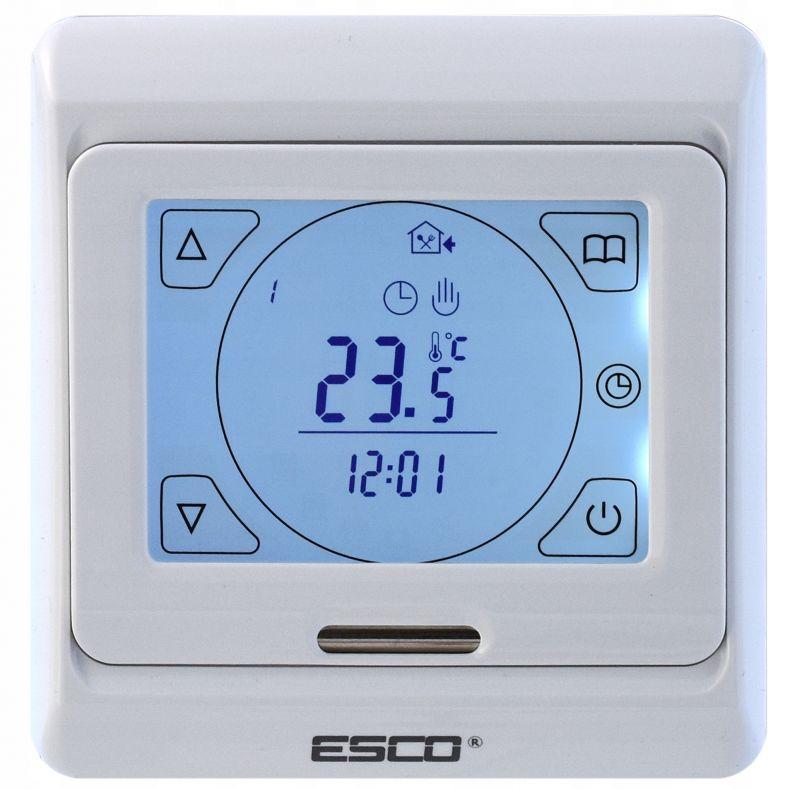

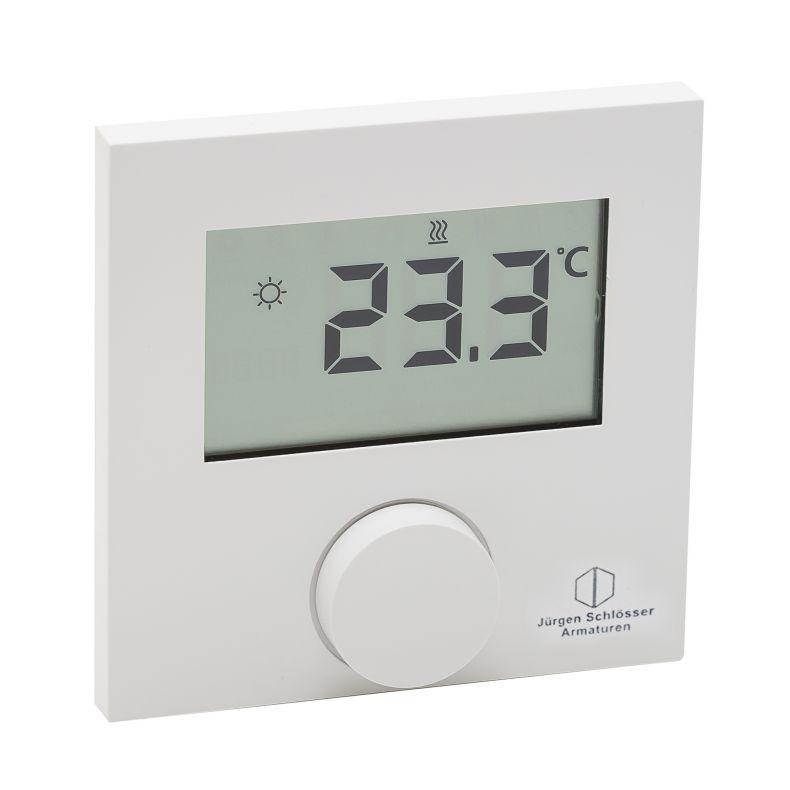

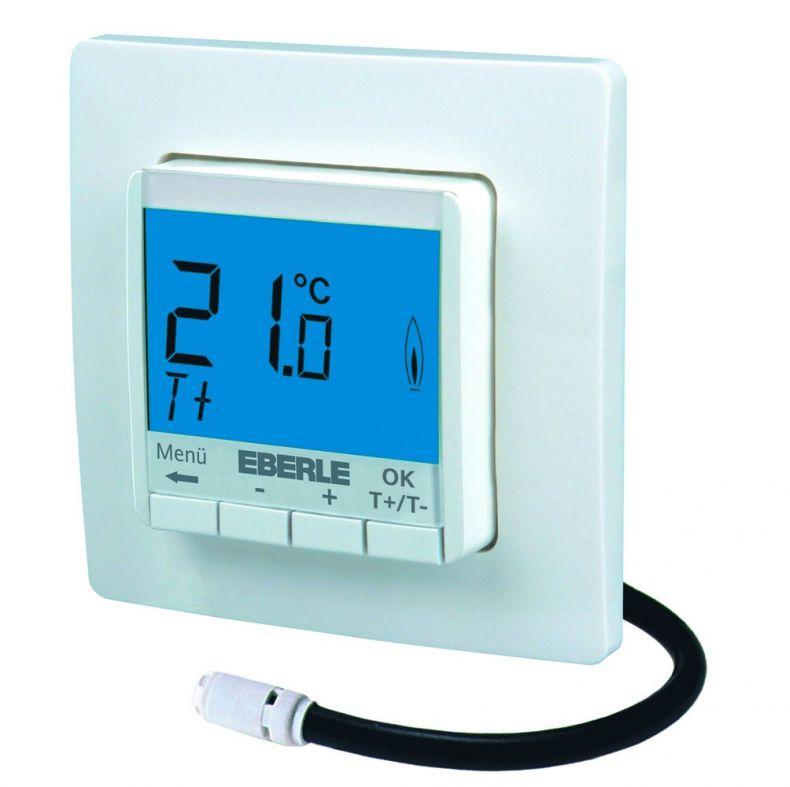

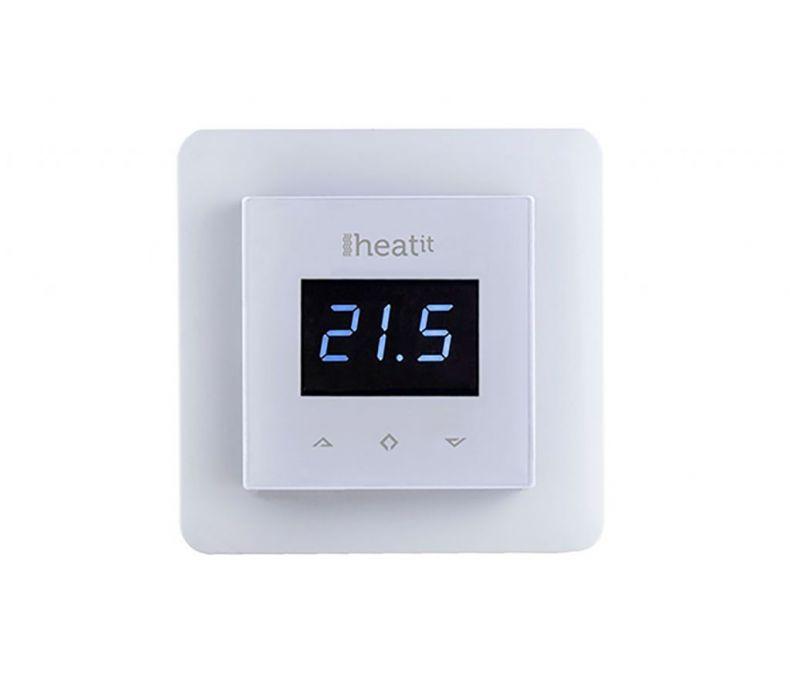

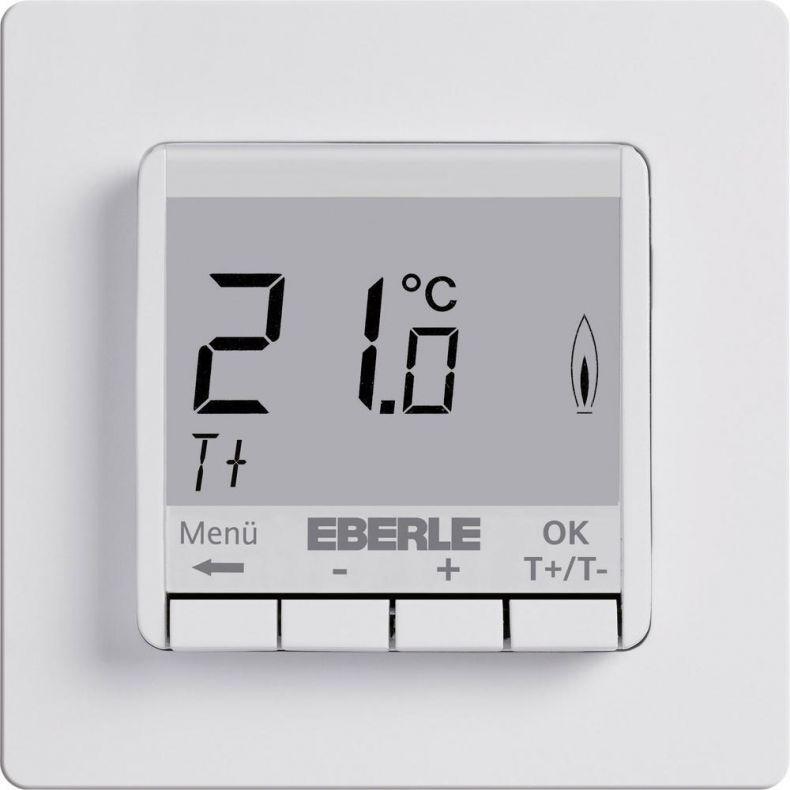

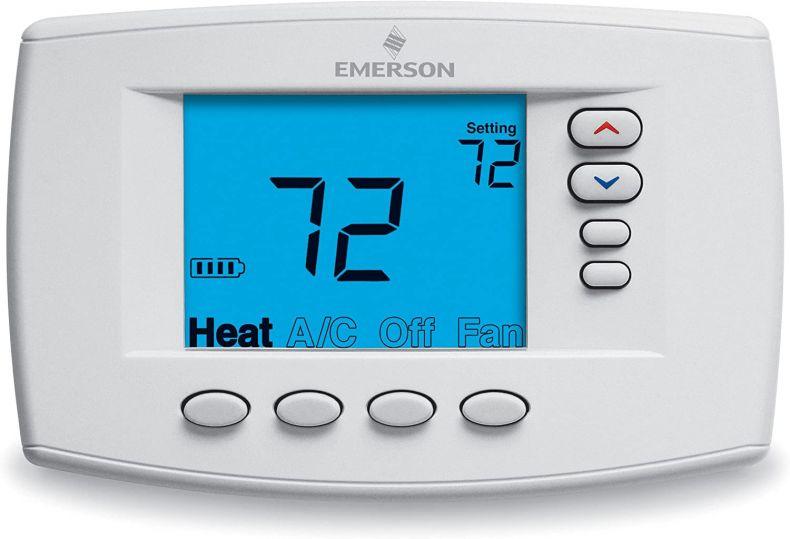

Электронный терморегулятор контролирует в помещении температуру очень точно. Такой прибор обладает дисплеем с отображающимися на нём заданными градусами. Панель дисплея оснащена кнопками управления, что облегчает работу при настройке температуры.

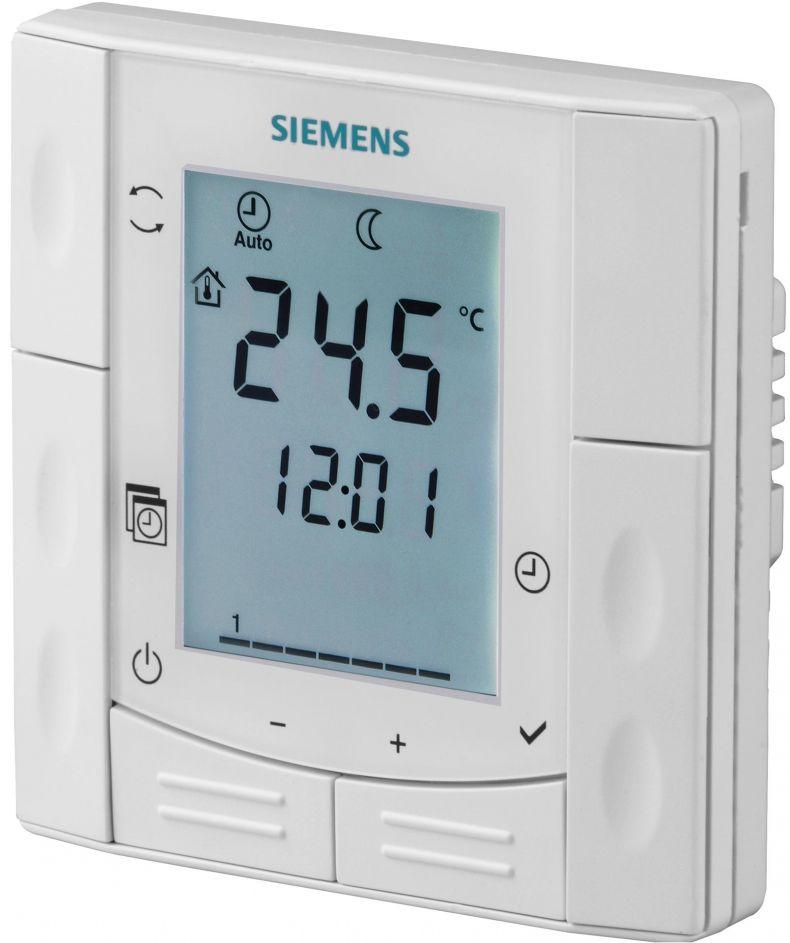

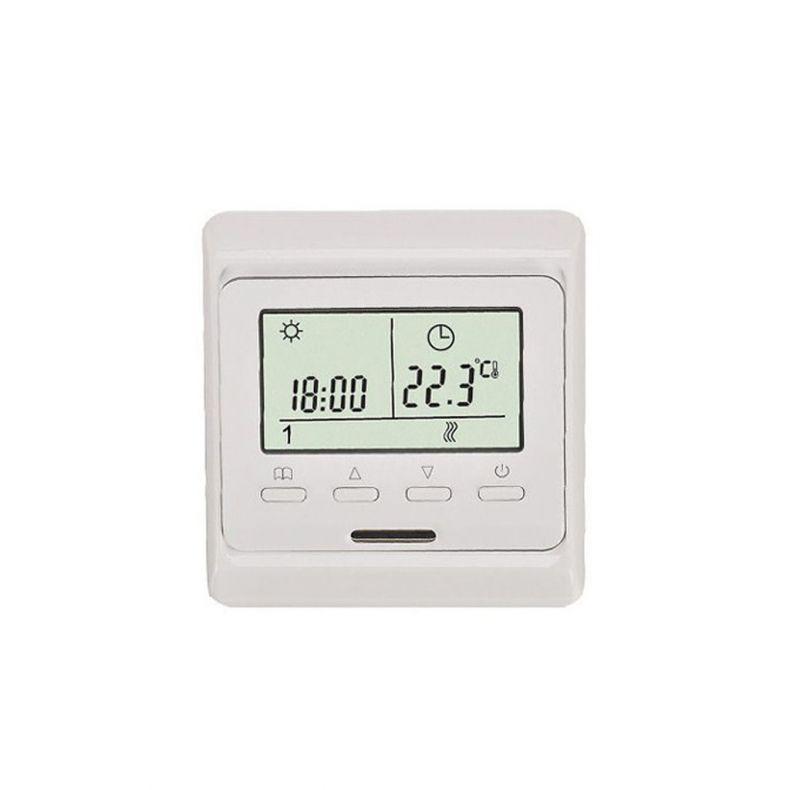

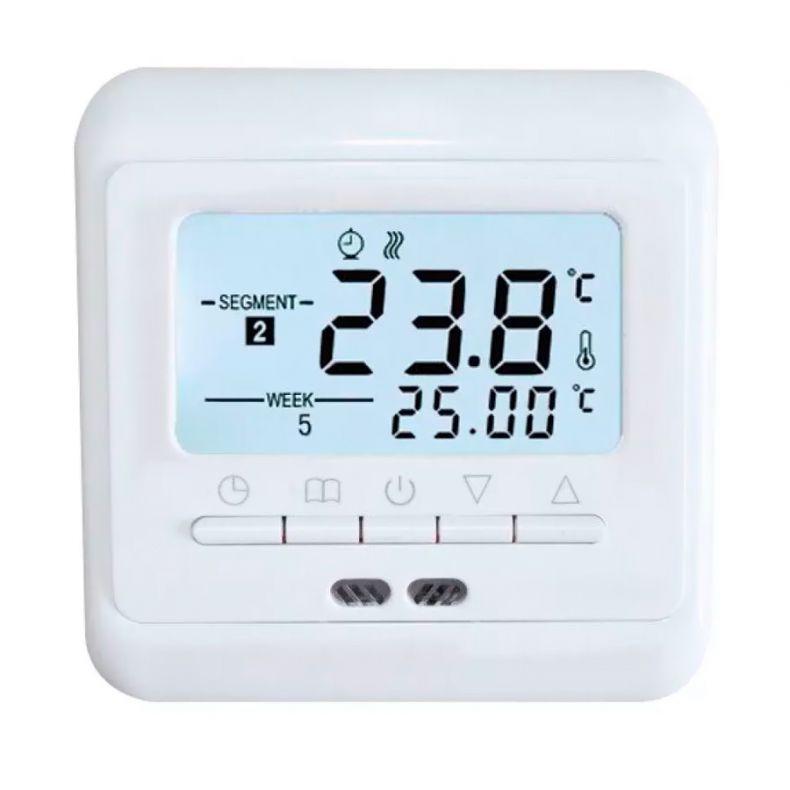

Программируемый терморегулятор

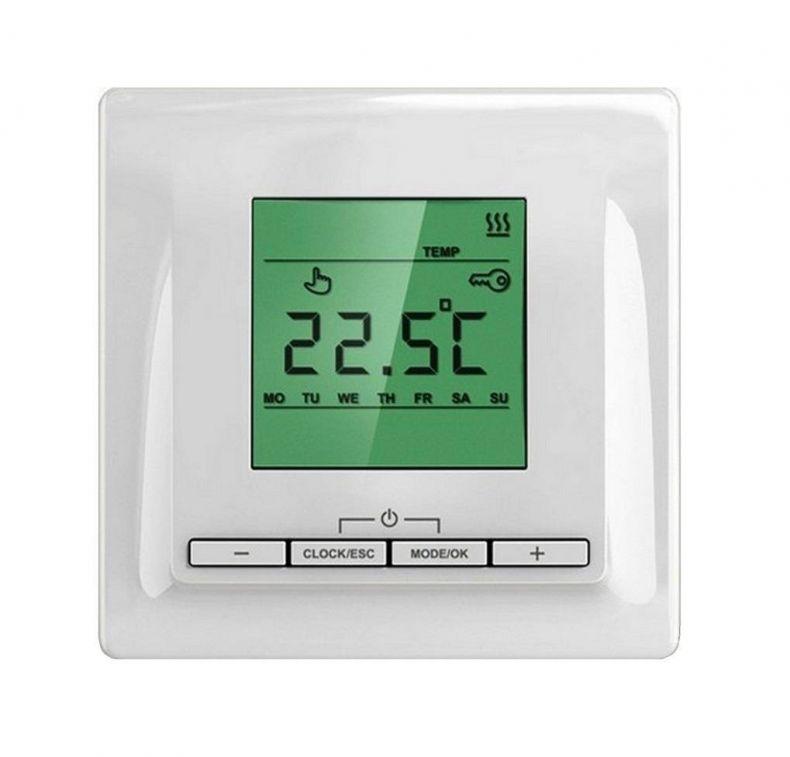

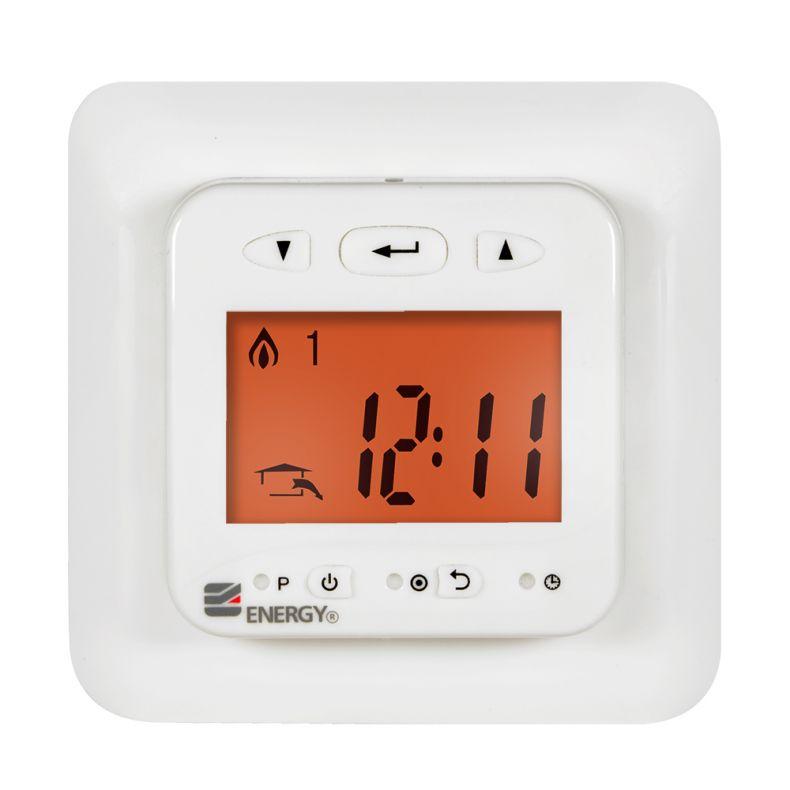

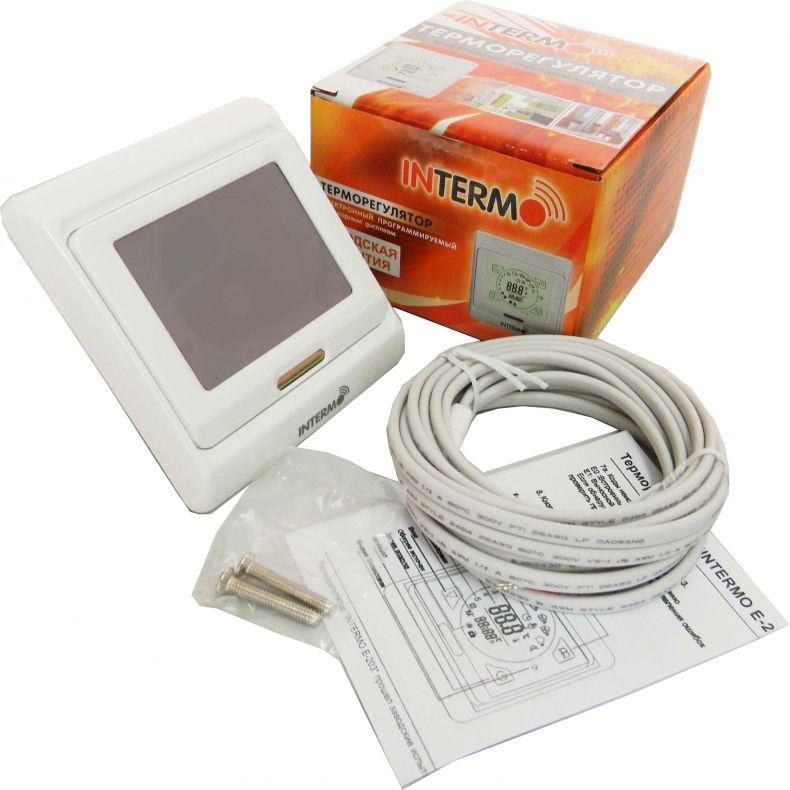

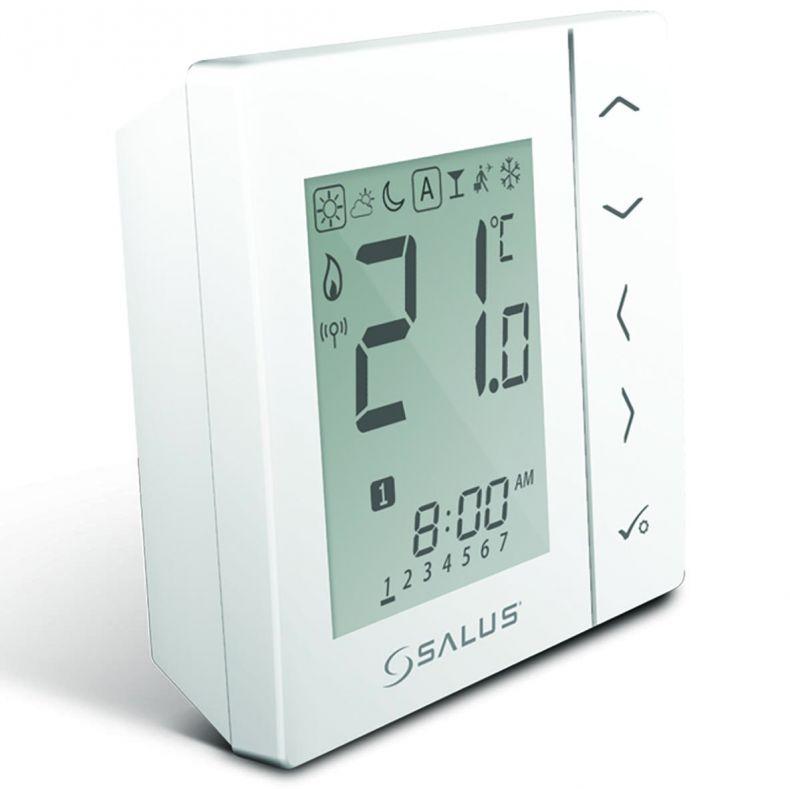

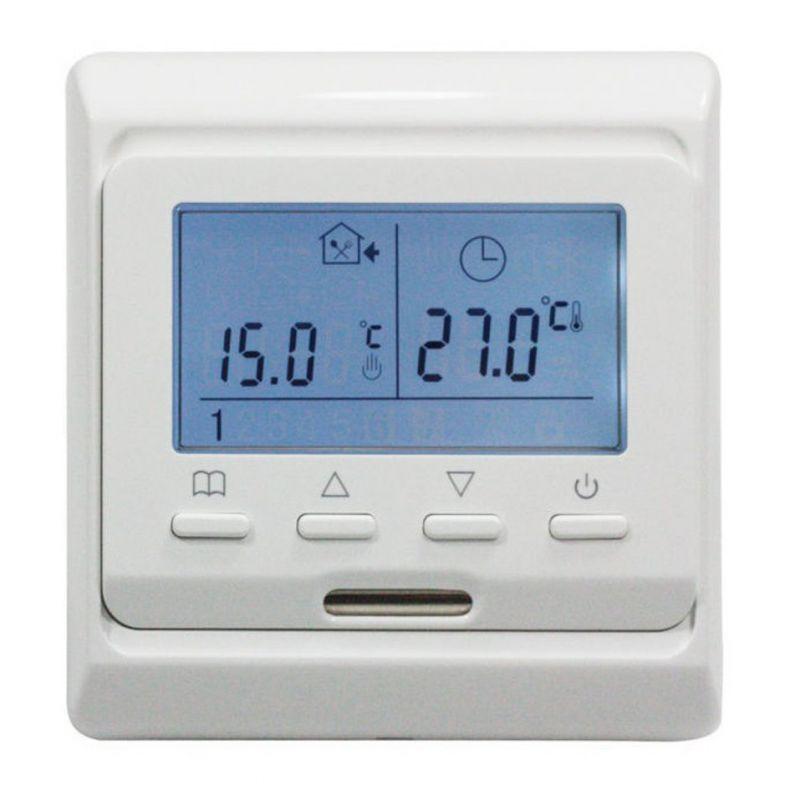

Программируемый терморегулятор создан для больших помещений. Он экономит электроэнергию и позволяет хорошо обогревать не только покрытие тёплого пола, но и всё пространство. Работа таких устройств происходит по тому же сценарию, что и у простых терморегуляторов.

Температуру на приборе можно настроить по дням недели. Например, 5 дней прибор будет обогревать помещение, а в выходные отключаться. Если нужно будет изменить график нагрева, коррекция происходит в настройках терморегулятора.

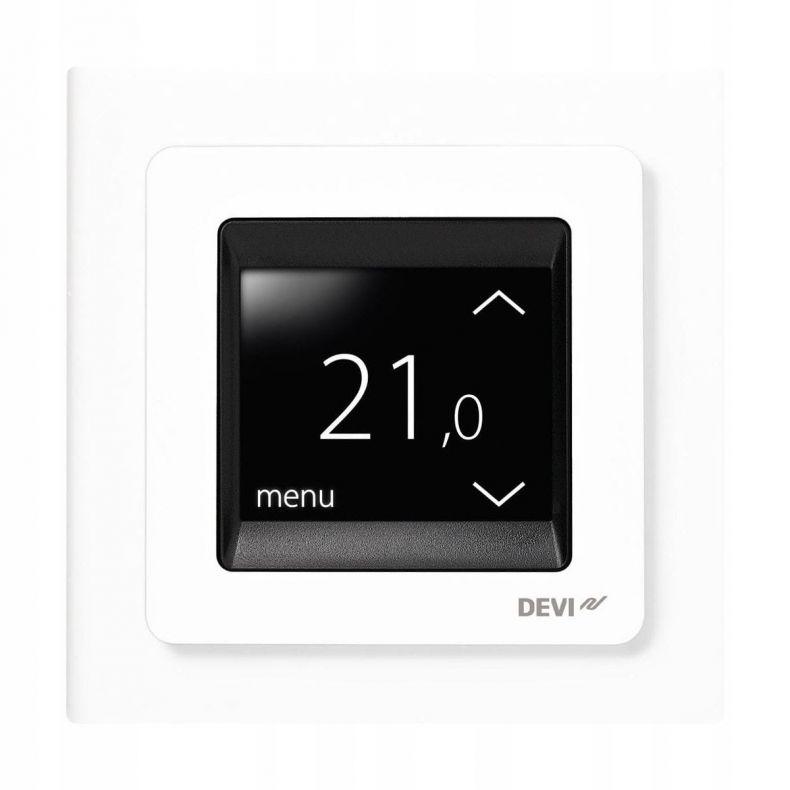

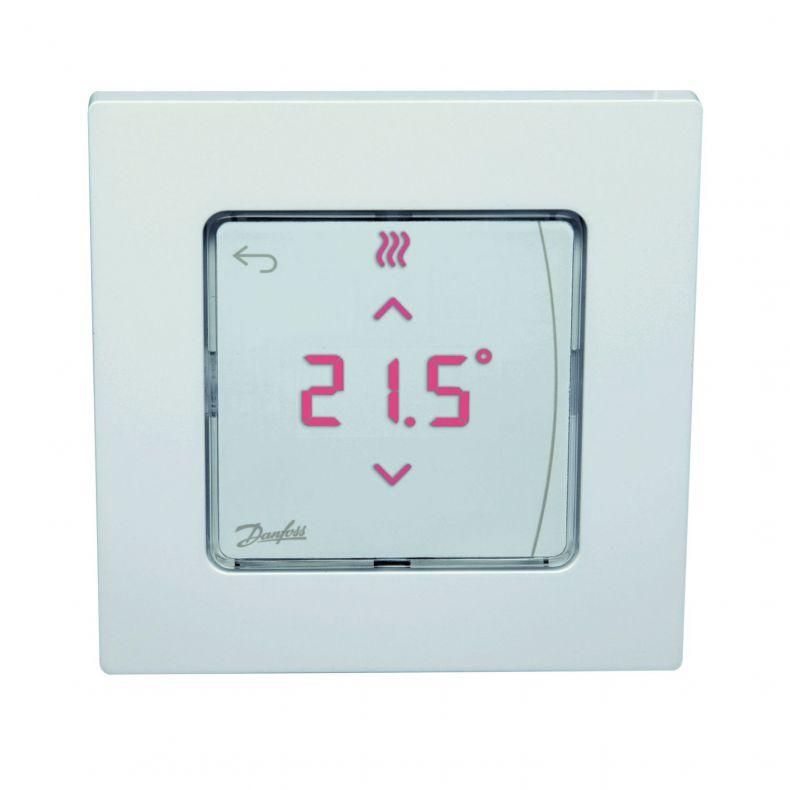

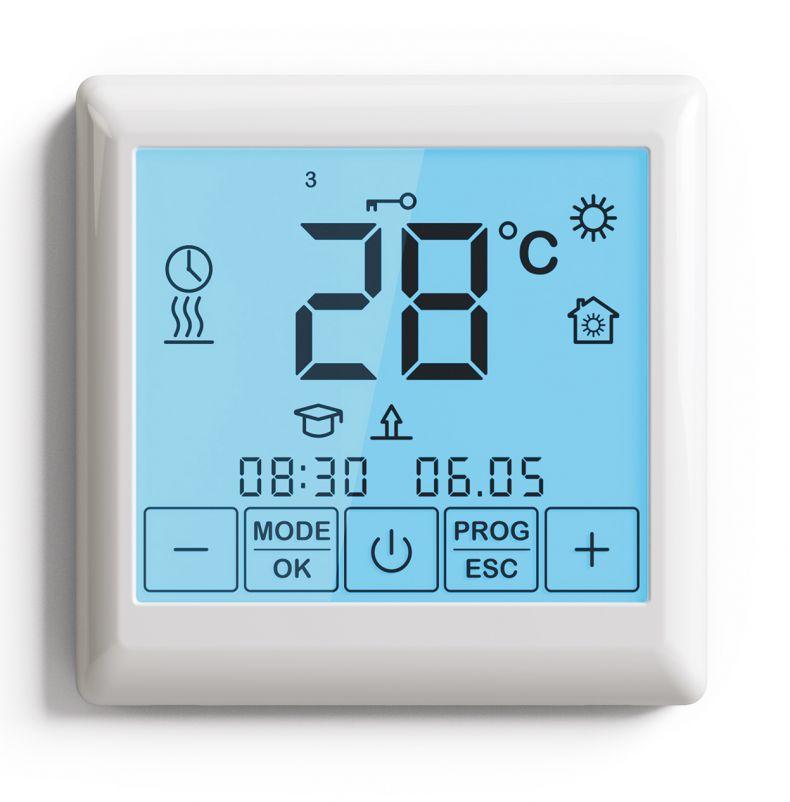

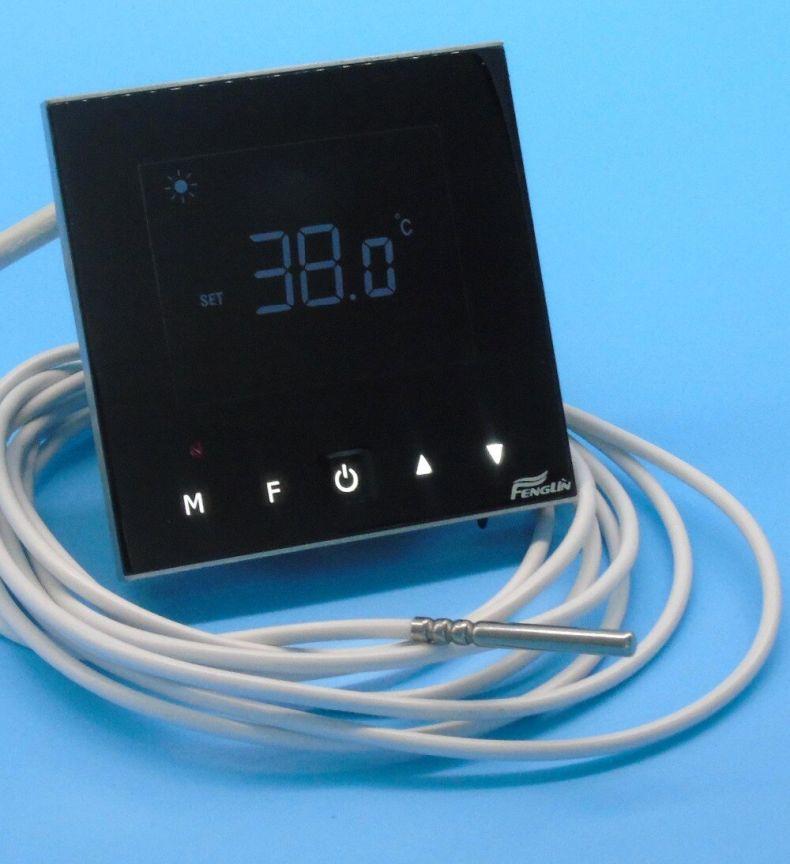

Сенсорный терморегулятор

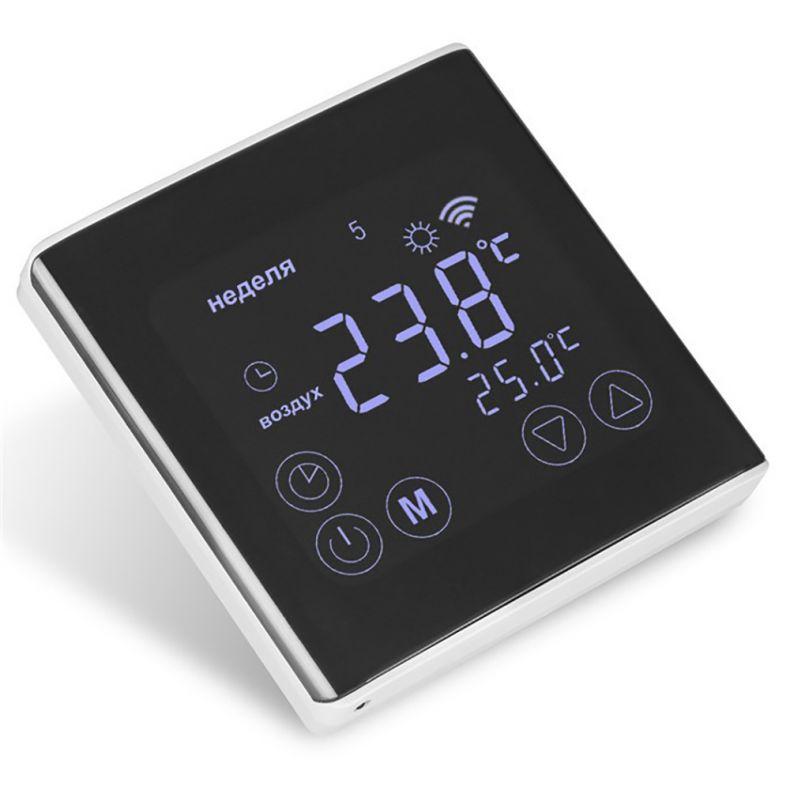

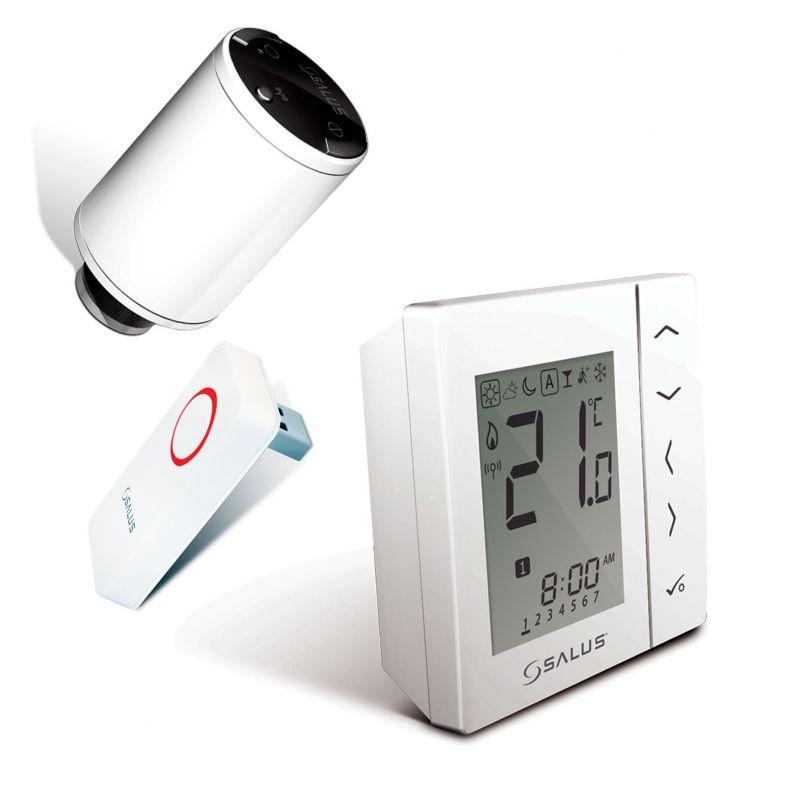

Сенсорные терморегуляторы контролируют температуру тёплого пола с помощью смартфона. На телефон скачивается специальное приложение, которое помогает задавать программы для обогрева помещения.

Температуру даже можно выставлять с помощью голосового помощника Алисы. Помимо этого приложение позволяет держать контроль над теплом, даже если человек находится в другой стране. Такое устройство подходит к любому тёплому полу.

Выбирая терморегулятор температуры нужно учесть климатические условия, размер помещения, материал из которого сделан пол и всё это сопоставить со спецификой работы прибора. Монтажом датчика должны заниматься специалисты, либо человек должен строго следовать инструкции.
