Как обжать интернет-кабель: схема обжима (распиновки) проводов и кабелей в домашних условиях без инструмента без потери скорости

Интернет кабель необходим в том случае, если владелец намерен обеспечить себя постоянным и стабильным интернетом.

Данную процедуру можно выполнить как дома, так и в офисе, причем без помощи специалиста, что позволяет сэкономить деньги. В этой статье мы разберем основные аспекты при установке интернет-розетки.

Содержание

Как подключить интернет розетку

Интернет розетка — это такая розетка, которая позволяет подключение персонального компьютера или любого подобного девайса к локальной сети.

Рассмотрим основную классификацию розеток:

По количеству возможных разъёмов.

Существуют разъёмы на один отдел, на два отдела и также терминальные подвиды розетки. При необходимости можно установить комбинированную розетку. Это позволит вам использовать дополнительные девайсы.

Например, вам станет доступен аудио разъём, HDMI или USB и любые другие — по необходимости. Скорость передачи данных также существует как отдельный раздел классификации.

Их тоже достаточно много, но если разбирать основные, можно выделить три типа:

Категория 3 (UTP 3) – скорость передачи данных до 100 Мбит/c
Категория 5e (UTP 5-е) – скорость передачи данных до 1000 Мбит/c
Категория 6 (UTP 6) – скорость передачи данных до 10 Гбит/с

Вариация установки.

Установить розетку можно двумя способами — внутренне и видом накладной работы. При первой ситуации сами клеммы, которые являются основным механизмом, устанавливаются углубленно в стену, во втором случае же это выглядит как наружно проложенная работа (поверх стенки)

Стандарты и основы подключения

Подключение роутера или модема всегда происходит стандартным способом — с использованием витой пары. И это не зависит от того, какой тип оборудования находится в вашем доме.

И для проводного и для беспроводного интернет подключения будет использоваться такая работа.

Кабель сети состоит из медных 8 проводков, которые скручены в четыре пары. Это позволяет устранять какие-либо помехи в интернет соединении и обеспечивать высокоскоростную работу интернета (около 1000 Мбит/с). Заканчивается витая пара неким коннектором под названием «Джек».
Подобные коннекторы можно встретить и в других местах, например, для соединения модема и персонального компьютера. Различие только в порядке проводов или как говорят компьютерные специалисты в их «распиновке»

Также важно знать, что существует два типа кабеля для подключения к сети — четырех парный и двух парный. Скоростная передача данных работает на условиях четырех парного подключения, простая — на двух.

Самостоятельный монтаж интернет кабеля

Установка интернет розетки возможна двумя способами. Первым делом всегда необходимо произвести укладку витой пары (провода)

В том случае, если вы решили установить врезную модель, конец провода будет выходить наружу с помощью подрозетника.
Если же вы выбрали накладной вариант работы, конец провода остается незакрытым.
Длина провода должна оставаться такой, чтобы с ней можно было произвести остаток работы.

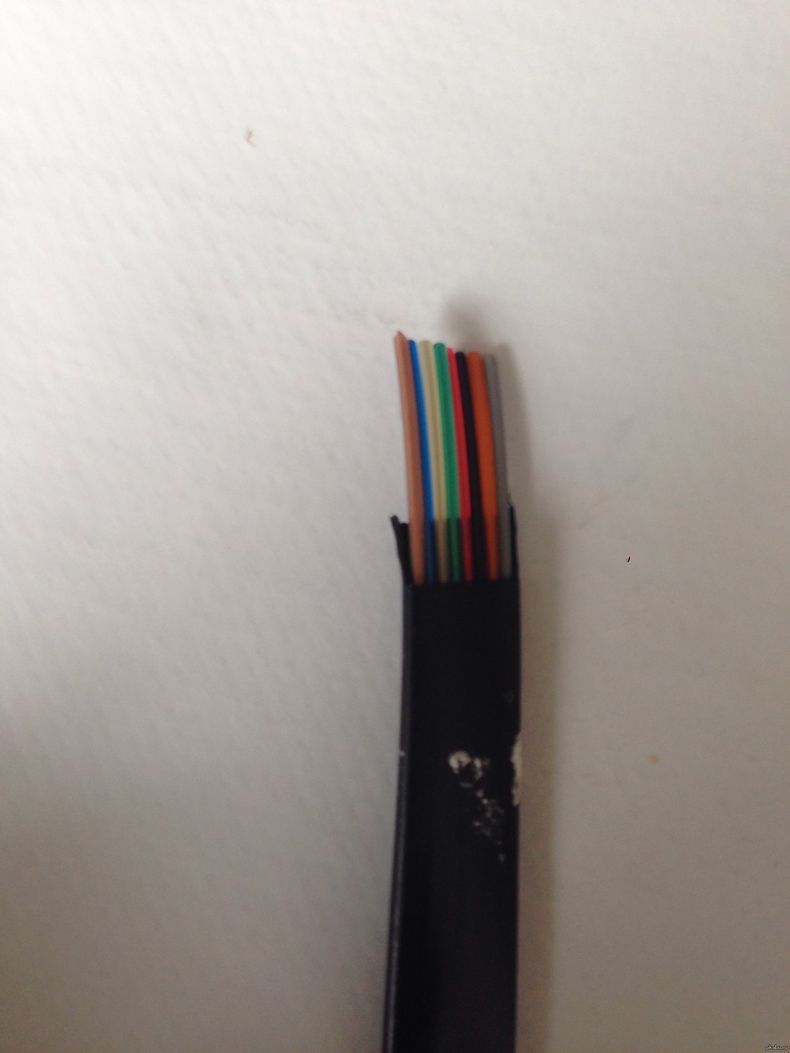

Для этого от края провода необходимо отступить 7-10 сантиметров, а наружную оболочку данного участка удалить.
Далее необходимо провести ряд действий над проводниковыми парами, а именно раскрутить, разделить и выпрямить.

Поговорим об общей конструкции подробнее

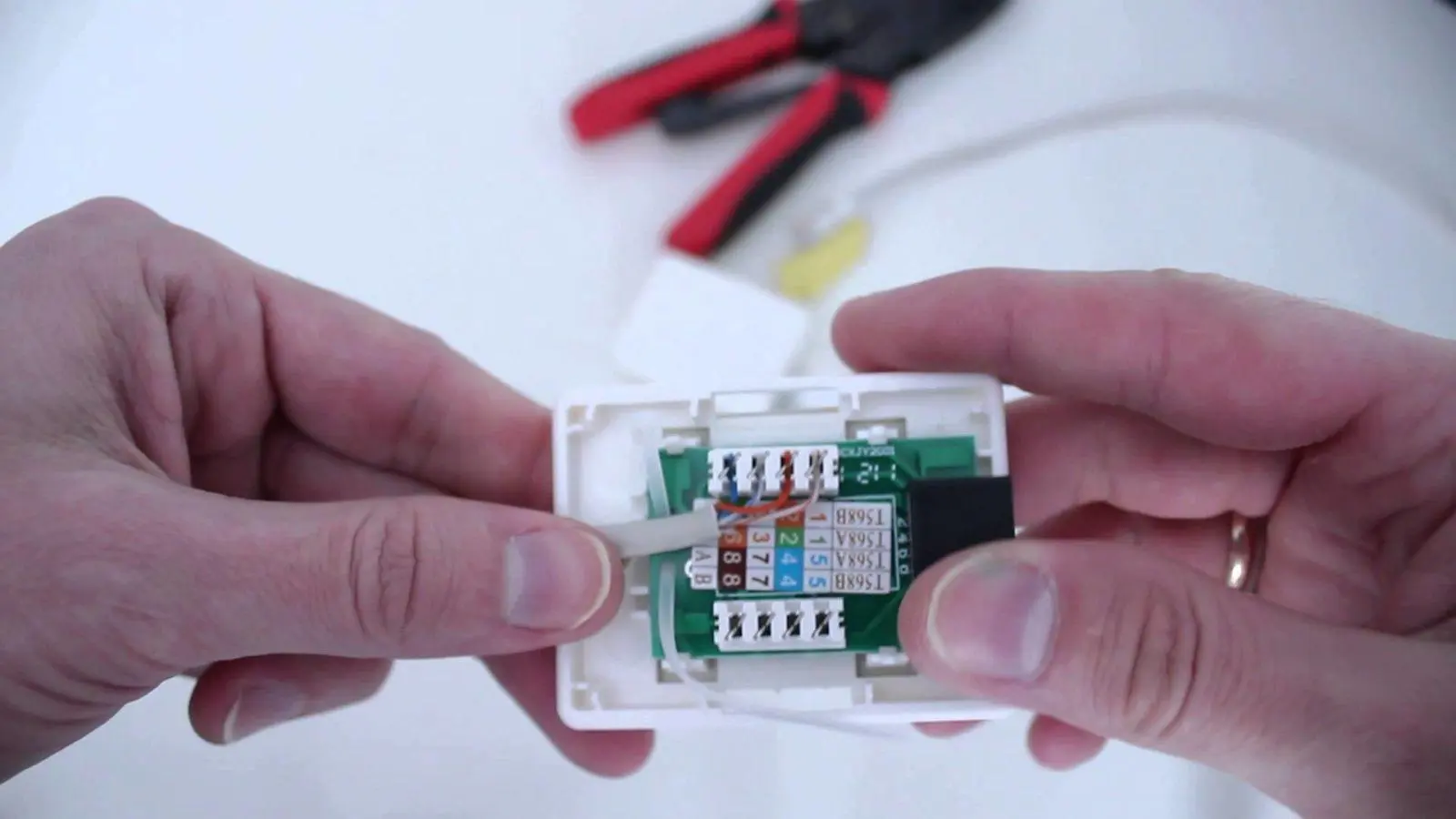

Необходимо разобрать основу корпуса розетки и отсоединить лицевую часть, отложить ее в сторону. Обратная сторона розетки состоит из двух вариантов А и B. Важно, чтобы соединение проводов соответствовало коннектору, а именно схеме по его подключению.

Если вы находитесь на территории России, то, с большей вероятностью, вам понадобится схема B. Однако, если ранее с монтажом розетки работал другой мастер, необходимо уточнить каким способом происходила коммутация.
Следующим этапом после выбора схемы подключения производится обжатие проводов в клемме розетки. Чтобы это было проще сделать, цвет провода соответствует расцветке контакта.
Дальнейшая работа заключается в фиксировании провода с помощью зажима. Перед этим желательно проверить уровень сигнала используя разъем.
Чтобы это сделать необходимо подключить любой гаджет (ноутбук, компьютер, телефон, планшет) к коннектору и убедиться, что связь с интернетом есть.

По окончанию работы обрезаются лишние провода, собираются две части розетки и крепятся внутри стенки или поверх его (в зависимости от того, какой тип работы вы выполняете).

На практике это делается также просто, как и соединение частей обычной розетки. Когда работа готова повторяется проверка соединения.

Обжим проводов на контактах розетки

Обжим это обязательная работа при подсоединении провода к клемме технических устройств.

От качества работы обжимки будет зависеть уровень реализации всей работы. Эта работа выполняется не настолько придирчиво, как над работой с простой электро розеткой.
Достаточно просто разрезать внешнее покрытие и подключить проводки к медной жиле. После этого даже не нужно зачищать провода.

Качественное соединение будет доступно только при условии, что клемма будет прижата к проводу до упора. Чтобы это сделать можно использовать тонкий нож или отвертку. Важно пользоваться острым предметом аккуратно, чтобы не разрезать провод.

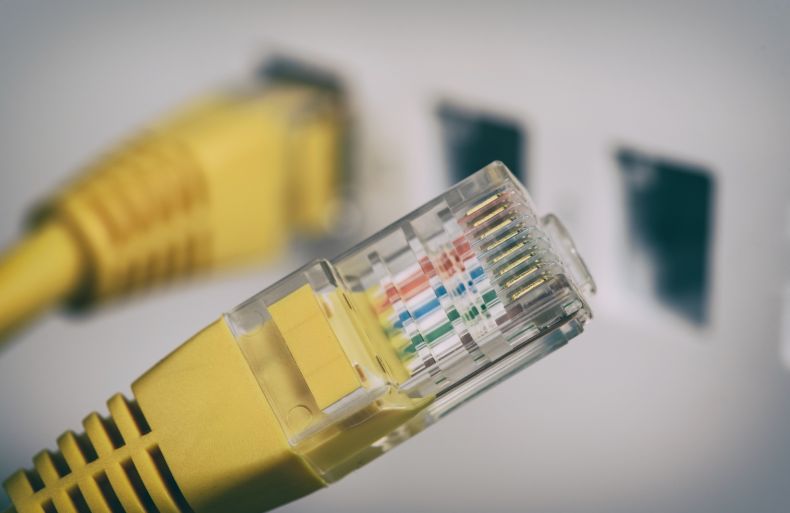

Как обжать разъём RJ45 под интернет розетку

Подготовка к самой работе не отличается и от предыдущей схемы. Отличие подключения только в том, что используется четыре проводка, вместо восьми, над которыми ранее производилась коммутация.

Далее выбирается схема работы, как мы уже знаем A или B, подключение проводов по цветам и проверка исправности работы.

Важно знать, что для передачи данных до 1 Гб/с, по скорости, используется провод, в котором две витые пары. Если производится замена для увеличения скорости интернета, придется заменить и все провода.

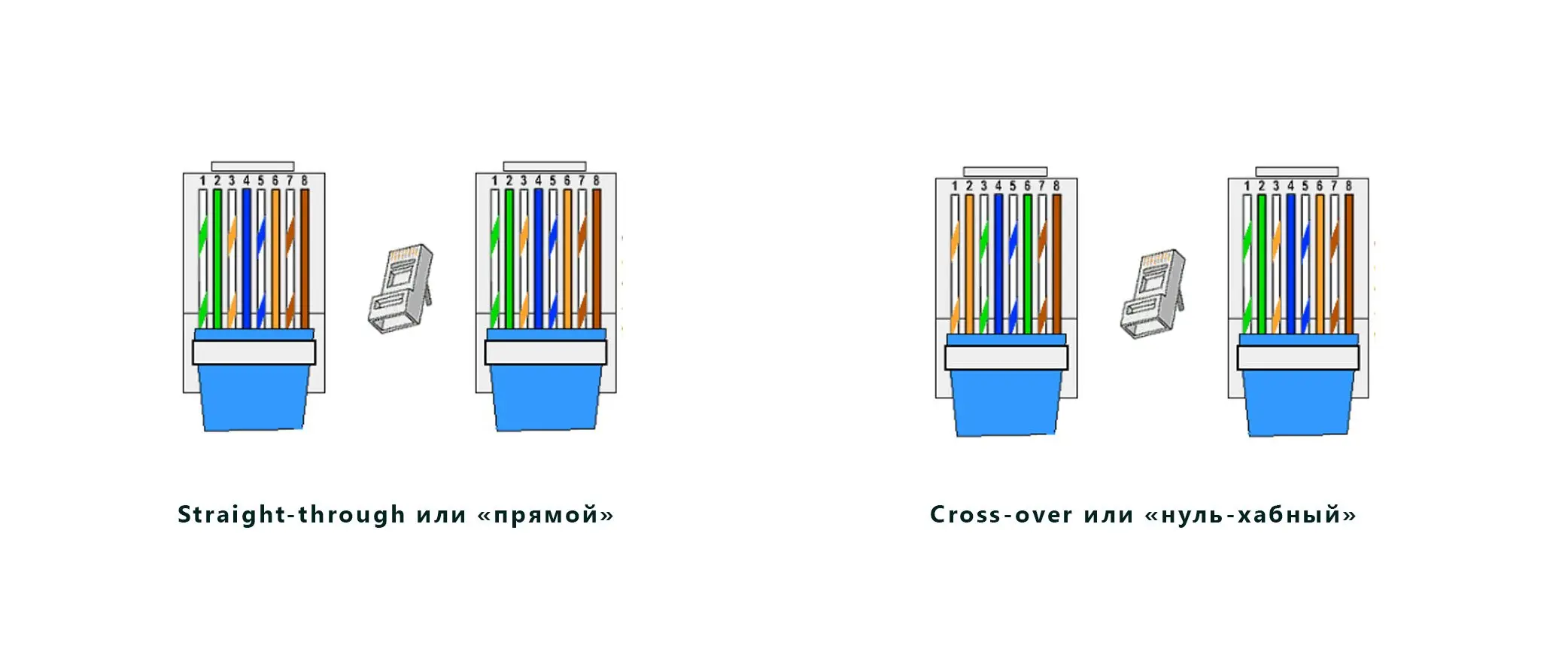

Схема подключения проводов по цветам

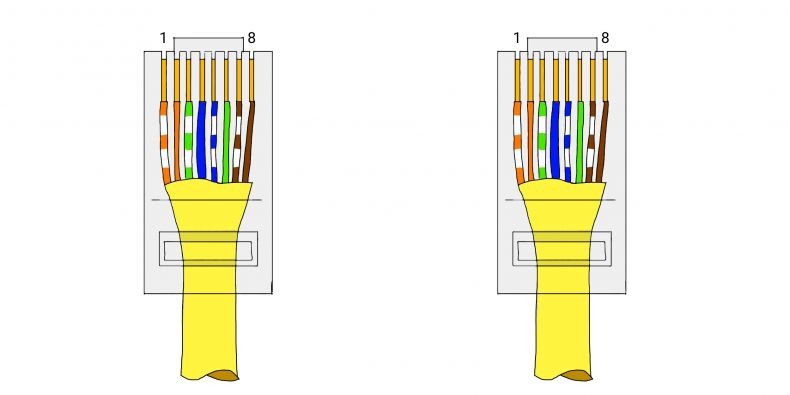

Как мы уже знаем, существует два типа схем для подключения интернет кабеля. Это Т568А — тот, что мы назвали «A» и Т568В — тот, что мы назвали «B». В связи с тем, что вторая схема более распространена, рассмотрим ее подробнее.

Используя двух парный кабель, укладываем три первые провода по схеме B. Затем зеленый провод соединяем с шестым контактом, предварительно пропустив два контакта.

Схема подключения интернет кабеля по цветам

Здесь все достаточно просто. Цветовая схема состоит из четырех цветов: зеленый, бело-зеленый, оранжевый и бело-оранжевый; цвета провода соответствуют расцветке коннектора, что делает процесс подключения более чем простым.

Проверка интернет подключения

Как уже было сказано, проверять подключение к интернету необходимо до сбора розетки и после нее. Если все работает правильно, в дальнейшем сбоев быть не должно

Подключение к роутеру и обжим коннектора

Для начала необходимо установить дома роутер. Для этого необходимо подобрать к нему правильное место. Если в вашем доме есть слаботочный щит, принято устанавливать роутер около него.

Благодаря этому вы будете меньше морочиться с подключением проводов. Если у вас нет подобного устройства, лучше всего установить роутер на стене коридора как можно выше. Это поспособствует лучшему сигналу интернета в будущем.

Далее переходим к самому кабелю. Чтобы подключить роутер к нему достаточно просто соединить провод «wan» к розетке питания, уже установленной вами. Сам роутер также подключается к обычной розетке блоком питания.

Ошибки при подключении интернет розетки

Вы можете столкнуться с тем, что при проверке соединения оно отсутствует или работает некорректно. Ошибки можно допустить и при монтаже работы и при соединении витой пары провода.

Рассмотрим основные ошибки:

Если вы самостоятельно устанавливали розетку по схеме B, а модем вместе с коннектором купили готовыми, то есть, не подлежащим к сборке, вероятно, они связаны с другим типом, A. Ведь из-за разных схем подключение никак не сможет поддерживаться. Для этого проверять тип подключения еще нужно при покупке. А именно проверять нужно кроссировку коннектора, а только затем подбирать к нему последовательность проводков витой пары.
При подключении витой пары вы могли задеть или обрезать рабочий кусок проводка, при использовании острых предметов. Если поломана часть провода — подключение также будет отсутствовать. Чтобы исправить подобный казус, необходимо соединить контакты с пазами, способом вставки одного в другое. Затем делается новый обжим.
Остаток провода оказался слишком длинным. Провод для интернет розетки, как правило, берется не более двадцати сантиметров. Розетка может болтаться, если провод будет составлять 30-50 сантиметров, и его придется обрезать, переделывая работу и проводить установку заново.
Вы вроде сделали все правильно, однако розетка не работает. Возможен и такой случай, что вы купили бракованный товар. Здесь поможет только замена по гарантии или покупка нового товара.
