Где у светодиода плюс, а где минус: методы определения полярности на зарядном устройстве и на проводе мультиметром (тестером)

Светодиоды, как источники освещения прочно заняли лидирующее место в современном мире. И это не удивительно. Масса достоинств подтверждение этому. Яркость, экономичность, длительность в эксплуатации.

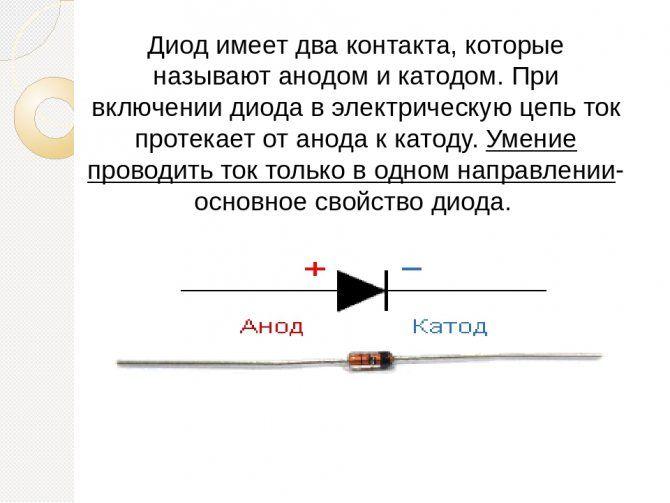

Светодиод хорошо пропускает через себя электрический ток одного направления, и плохо проводит противоположного. Следовательно, только при правильном подключении светодиод будет светить.

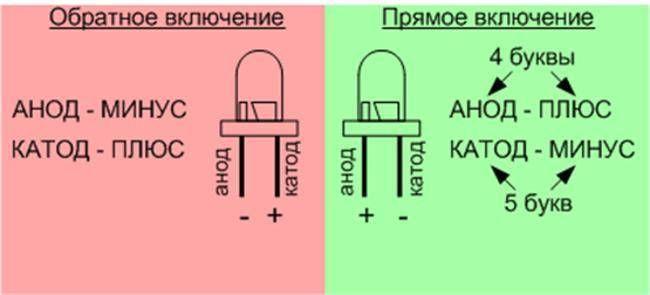

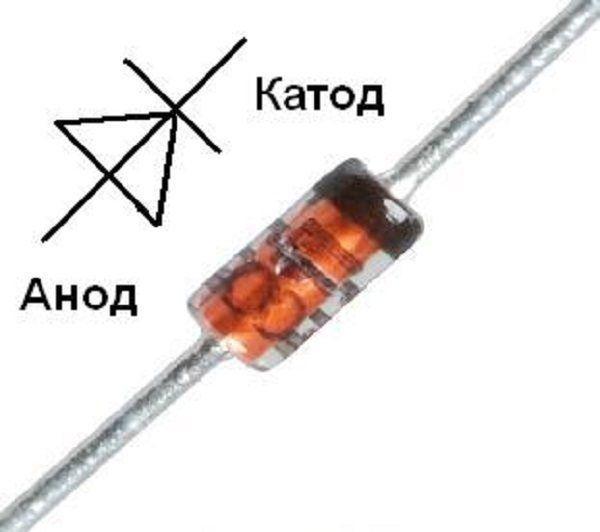

Поэтому плюс источника питания следует подавать на анод, а минус на катод. Однако, у начинающих электронщиков часто возникает проблема, как определить, где катод, а где анод? Для этого новичкам нужно иметь хотя бы общее представление об этих устройствах.

Виды светодиодов

Отечественный рынок насыщен светодиодами разных типов, видов, конструкций. Простейший светодиод имеет всего два вывода.

Один называется анодом и имеет плюсовую полярность, а второй именуется катодом с минусовой полярностью. Производители делят свою продукцию на две основные группы:

Светодиоды индикаторного класса

Применяются для подсветки дисплея в телефонах, подсветки автомобильных приборов, для цветовой индикации, начиная от фонарей до бытовых приборов. Они отличаются сравнительно небольшой мощностью.

Наиболее актуальные модели индикаторного класса:

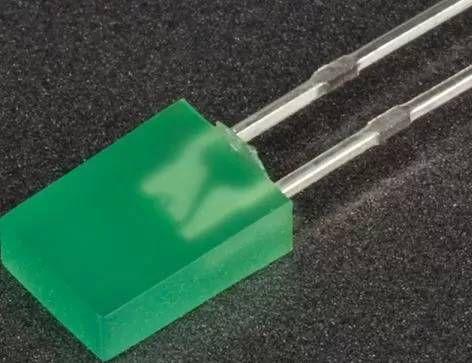

• DIP-cветодиоды (имеют цилиндрический или прямоугольный прозрачный корпус напоминающий форму юбки.);
• Super Flux «Piranha» (прямоугольный корпус с четырьмя выводами, используется для оформления рекламных вывесок);

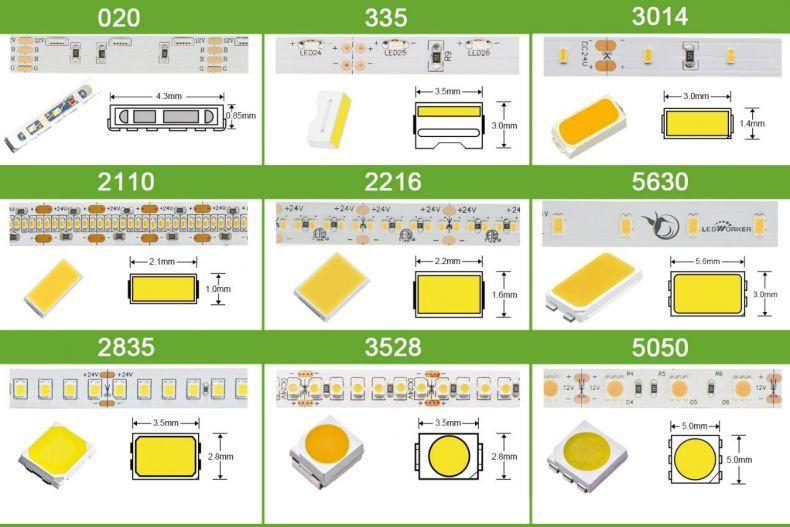

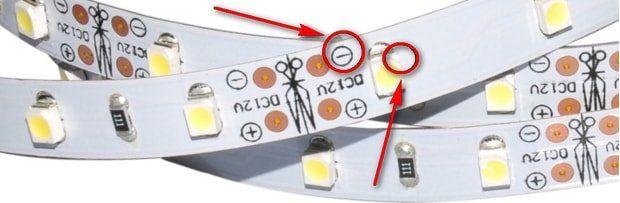

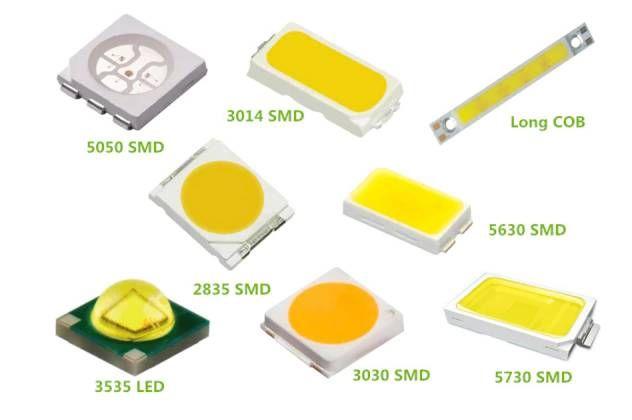

• SMD-светодиоды (преимущественно применяются для изготовления светодиодных лент, имеют стандартный корпус.)

Осветительные светодиоды

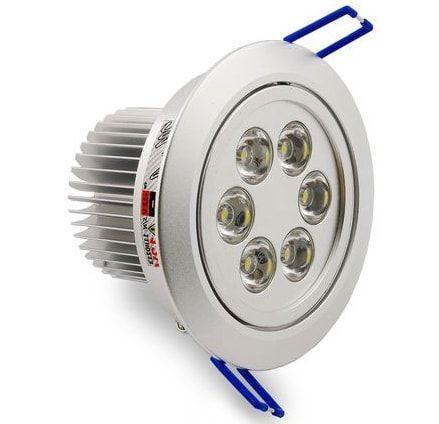

Обладают высокой яркостью и широким углом рассеивания. Применяются в светодиодных лампах, фарах.

Самые распространенные модели осветительного класса:

• Светодиоды SMD LED (смонтированы на медной или алюминиевой плате);

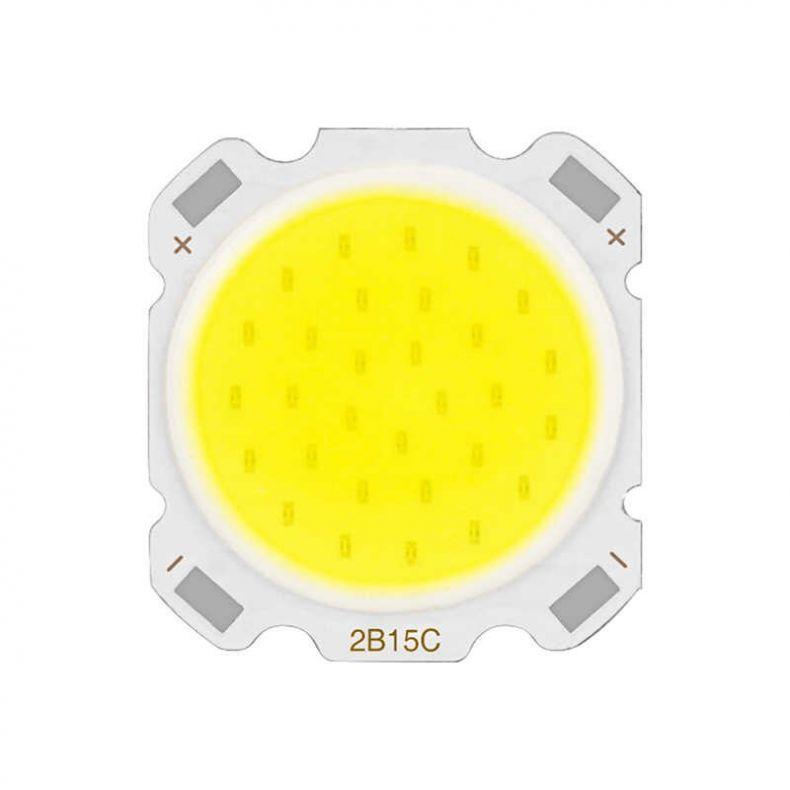

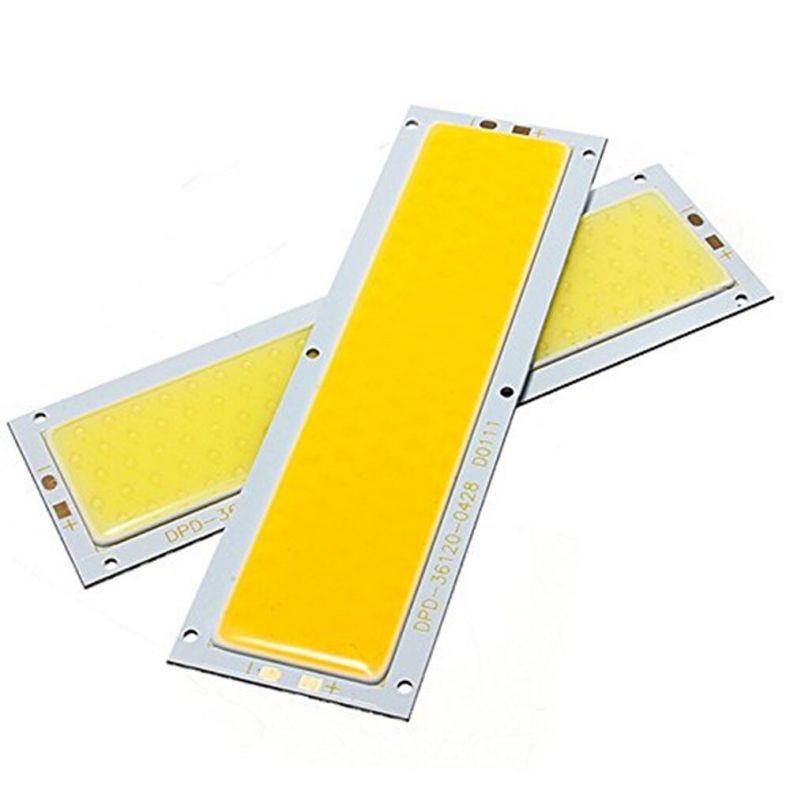

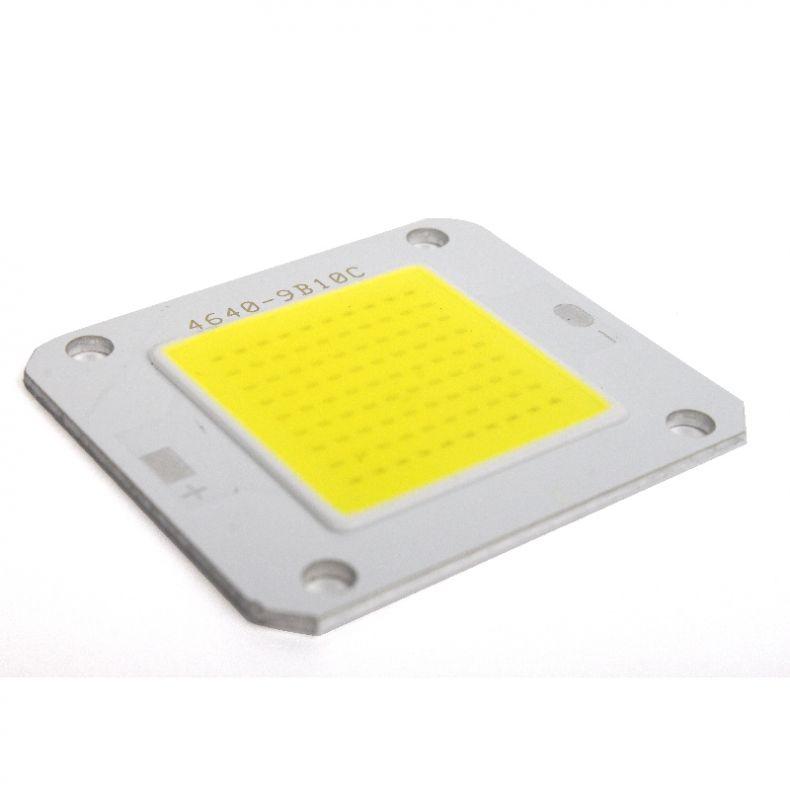

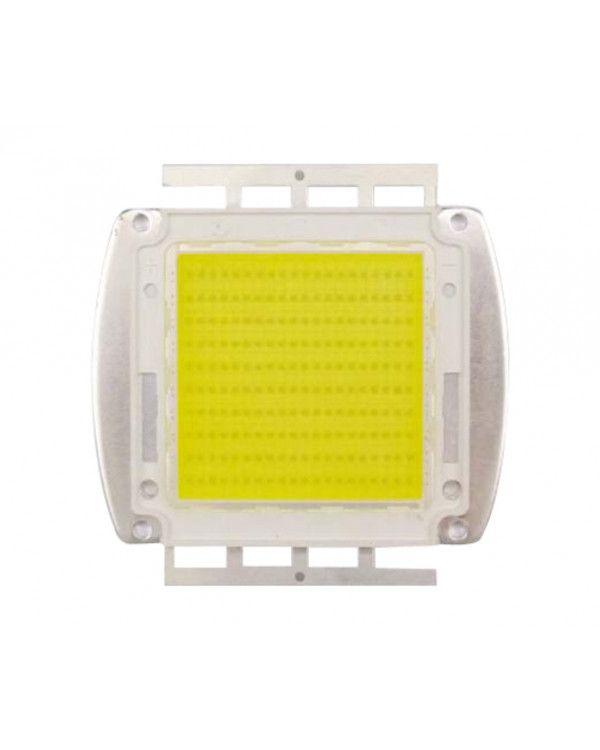

• COB-светодиоды;

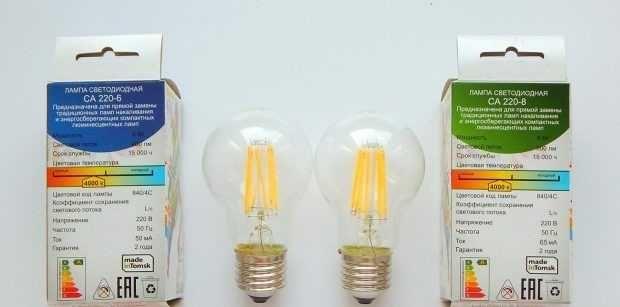

• Filament LED.

Как определить полярность непрофессионалу быстро и просто?

• Определение плюса и минуса прибором;
• С помощью батарейки;
• Визуальным способом;
• Со техническим документам.

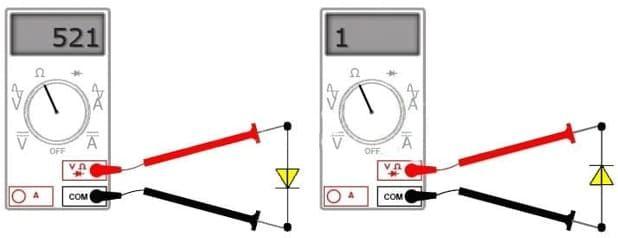

Проверка полярности мультиметром

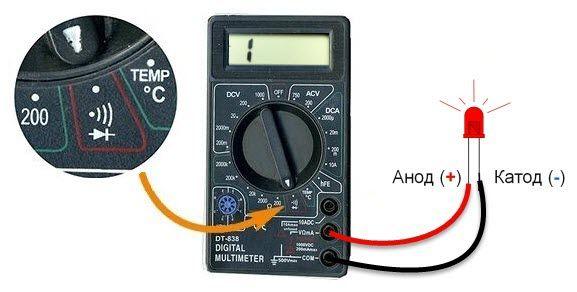

Самый элементарный и простой вариант определения полярности — воспользоваться мультиметром или по другому его еще называют тестером. Это универсальный прибор профессионала — электрика.

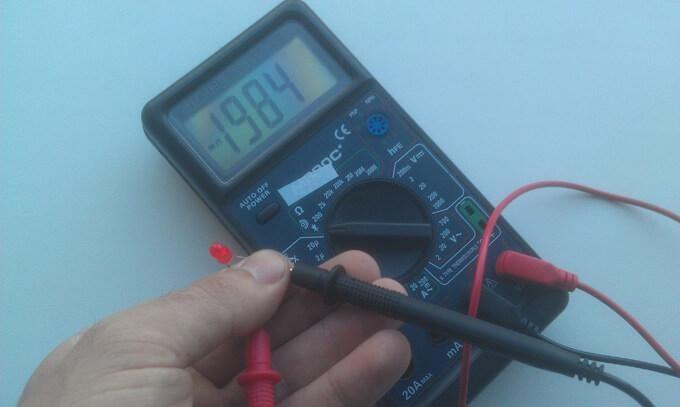

С его помощью можно сделать все основные электрические замеры. Включаем прибор в режим прозвонки. Определяемся с щупами. Красный — это анод (+), черный — катод (-). Легкими касаниями подключаем щупы к выводам светодиода.

При отсутствии свечения, меняем подключение. Если свечения нет ни при одном положении, то можно быть уверенным, что светодиод не исправен, и его можно выбрасывать.

Протестировать таким образом можно практически все светодиоды любой мощности.

• Еще один надежный вариант проверки мультиметром — это определение полярности через транзисторные гнезда. Манипуляции с щупами при таком методе не пригодятся. Находим на приборе тестера гнезда «С» и «Е».
• Вставляем контакты светодиода в отсеки. Важно запомнить, что «С»- коллектору соответствует катод светодиода, а «Е»- эмиттеру анод. Таким образом хорошо проверять индикаторные светодиоды в DIP корпусе.
• А вот контакты SMD элементов в гнезда не воткнуть. Профессионалы для удобства в гнезда вставляют мелкие гвоздики или иголки, а затем прикладывают контакты светодиода.

В ходе проверки у новичков может возникнуть вполне закономерный вопрос: «Не выйдет ли из строя элемент после нескольких попыток?» Ничего подобного не произойдет. Светодиод будет работать исправно и можно смело использовать его по назначению.

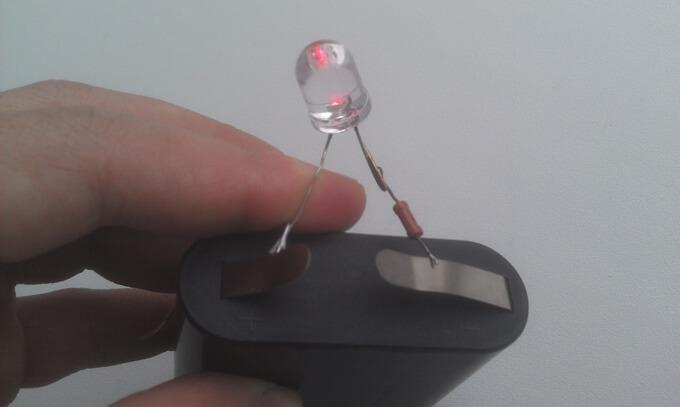

Что делать, если под рукой нет мультиметра

Ситуацию спасет обычная батарейка мощностью от 3 до 6 вольт. Лучше всего взять круглую от настенных часов. Мощнее батарейку использовать для такого эксперимента не стоит, иначе можно пробить диод.

А далее все просто, ножки светодиода прикладываем к полюсам батареи. Если светодиод исправен, он загорит, а уж определить полярность дело техники.

Визуальный метод

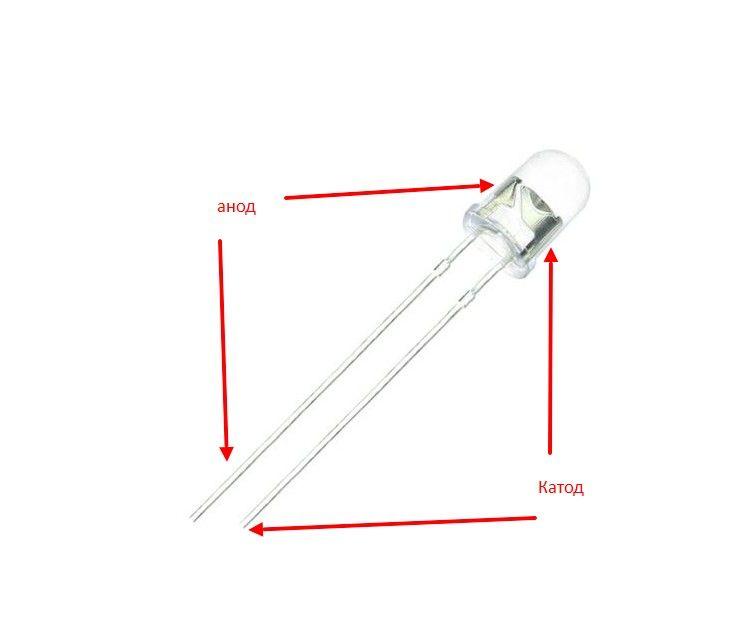

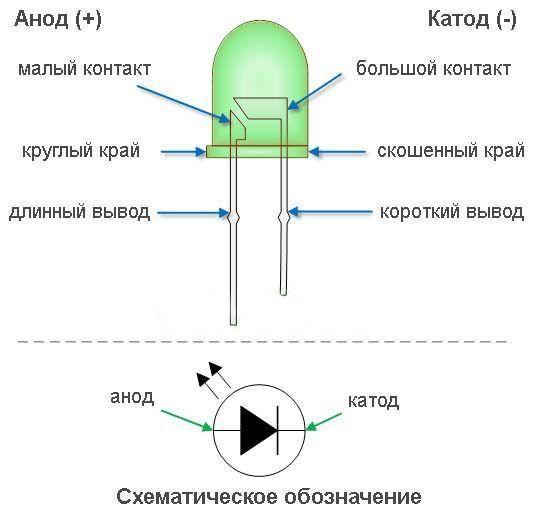

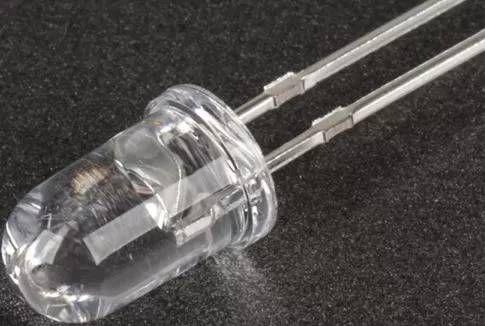

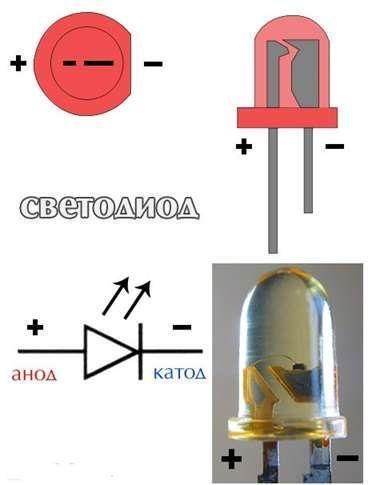

Возьмем обычный новый, ранее не использованный светодиод. Даже невооруженным взглядом, можно заметить, что концы выводов имеют различия. Один чуть длиннее, а другой короче. Короткий — это катод, ключевая буква «К», чтобы легче запомнилось, а длинный вывод — это анод.

• Если светодиод уже не новый, то определить невооруженным взглядом не получится. После спайки, концы контактов не имеют выраженных отличий.
• В этом случае, просто повертев его в руках можно заметить, что основание корпуса напоминает форму юбочки. С одной стороны юбки можно нащупать небольшой срез.
• Этот срез наносится со стороны катода. Соответственно с другой стороны будет расположен анод.

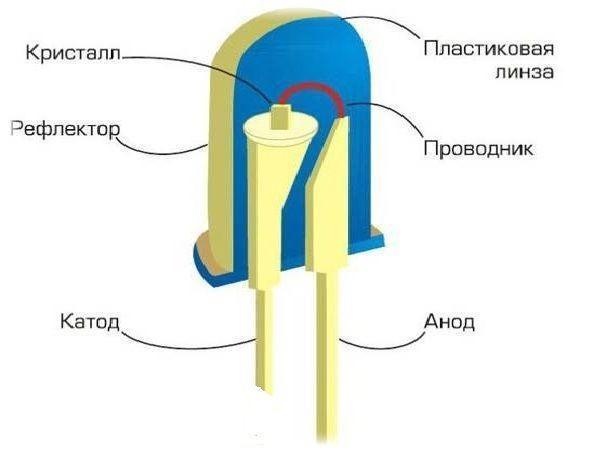

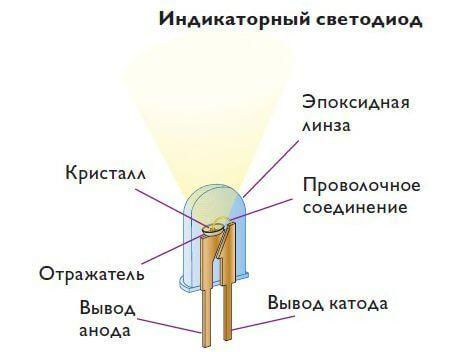

Опытные мастера распознают контакты диода еще одним приемом. Если внимательно всмотреться в прозрачную линзу, то внутренность представляет собой чашу, похожую на унитаз, из которой в виде дуги отходит тонкий проводок. Куда он направлен — там катод.

Как проверить светодиоды класса осветительных

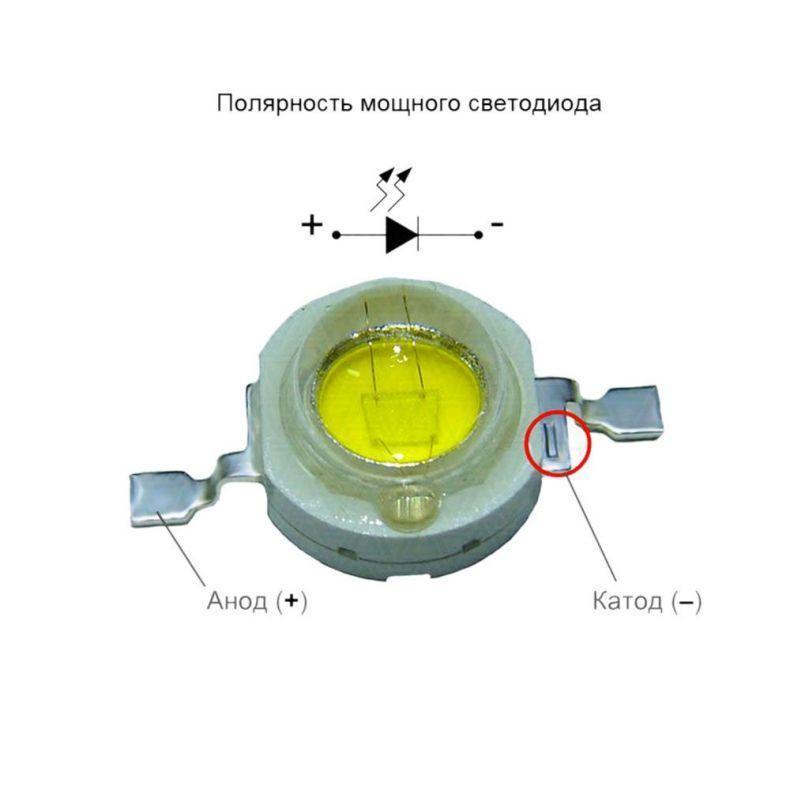

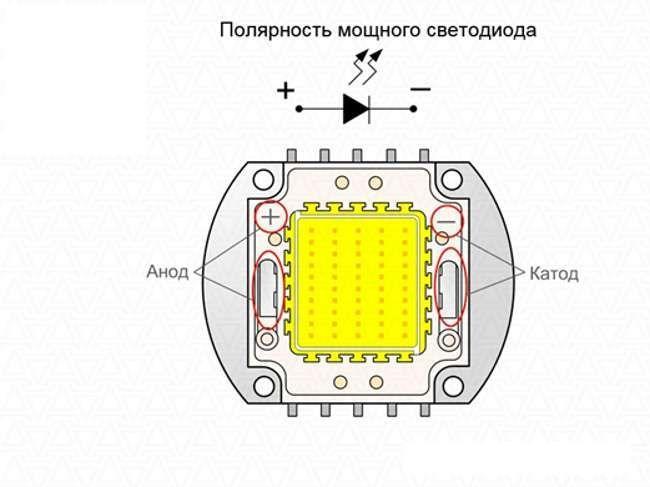

В отличие от индикаторных они более мощные и светят гораздо ярче. Если рассматривать их визуально, то со стороны катода они имеют вывод в виде острия. Противоположный вывод имеет плоскую форму.

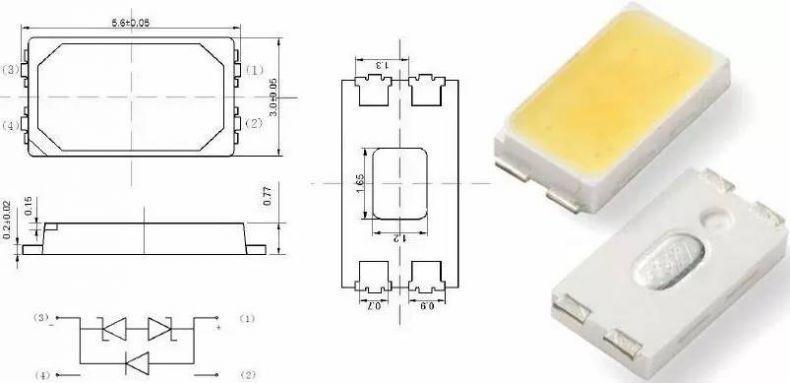

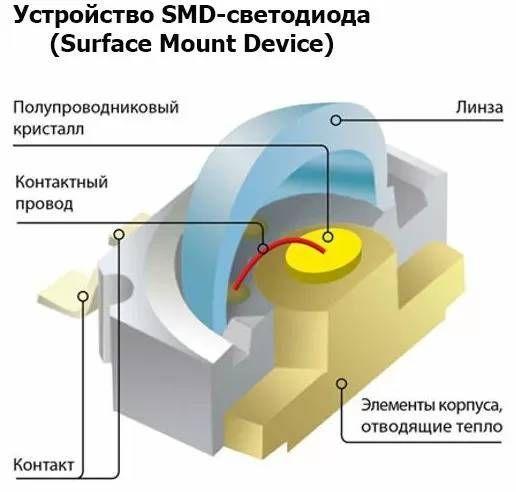

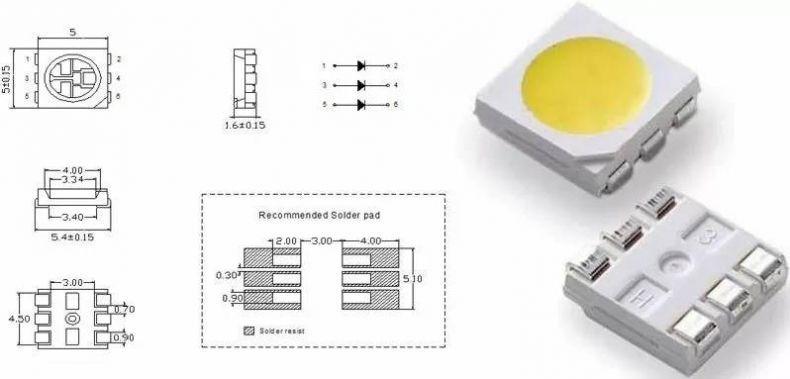

Как проверить SMD светодиод

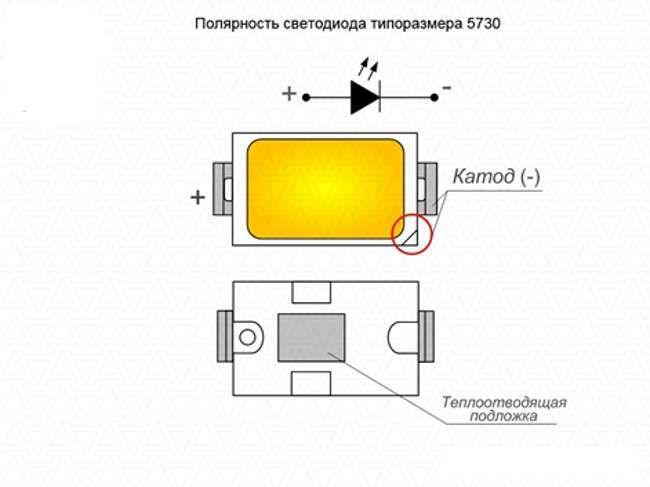

Светодиоды такого типа используются в телефонах для подсветки клавиатуры и дисплея. Определить полярность на глаз, в этом случае не получиться. Поэтому снова тщательно изучаем корпус и ищем метку в виде небольшого среза.

Там где срез — там катод. Обозначения полярности SMD диодах присутствует крайне редко. Но, если все же разметка присутствует, то это обычная точка на катоде. То есть, там где проставлена точка будет (-), а с другой стороны (+).

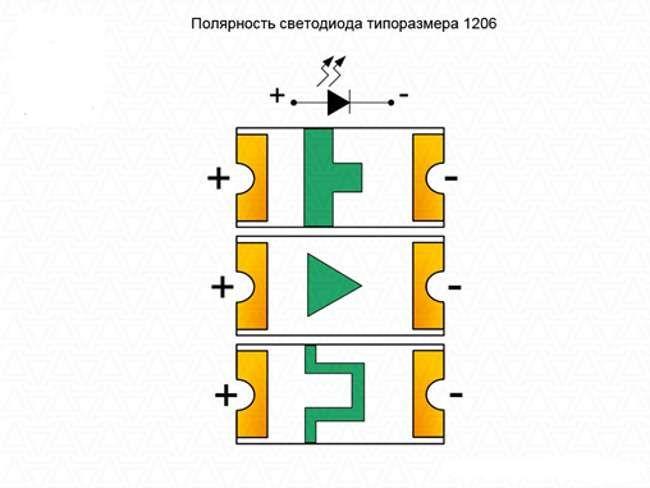

Иногда на мелких SMD светодиодах производители проставляют маркировку в виде пиктограммы. Но опять же, стандартной маркировки ждать не приходиться.

Это могут быть Т-образные, П-образные обозначения, или маркировка в виде треугольника. Они расположены на поверхности диода и напоминают стрелку, указывающую направление тока. Все просто — куда указывает стрелка-пиктограмма, там катод (-).

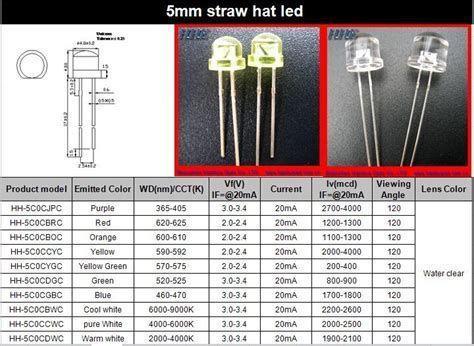

Определение по техническим документам производителя

Техническая документация — это хорошее подспорье для непрофессионалов. Крупные партии всегда имеют в наличие такие документы. Но вот на штучные покупки продавцы предоставить такую информацию вряд ли смогут.

Зато всю информацию о параметрах и полярности любого светодиодного элемента без проблем можно найти в интернете. Вбиваем в поисковике марку светодиода, и поисковая система моментально выдаст все данные об интересующем вас элементе.

Вот несколько простых советов для начинающих. Помните: мастерство всегда приходит с опытом. Дерзайте, творите, экспериментируйте и все у вас получится!
