Кабель-каналы (короба для проводов): форма, материалы и размеры. Способы крепления к поверхности при создании электросети
Нередко монтаж проводки, по разным причинам, приходится выполнять открытым способом. Для этого, в качестве монтажных элементов используются клеммники, пластиковые короба, хомуты и так далее. Минус такого подхода заключается в открытых местах проводки, что не особо приемлемо. Решить этот вопрос могут специальные кабель-каналы. Рассмотри их разновидности ниже.
Пластиковые кабель-каналы, их виды
Кабели информационного сегмента укладываются в таких кабель каналах наиболее часто. Чаще всего это происходит в помещениях офисного направления. Но бывают случаи, когда в такие кабель-каналы укладывают и силовые кабели, но, в основном, такое делают не на постоянной основе, а для временного запитывания какого-либо участка.
Форма, материалы и размеры

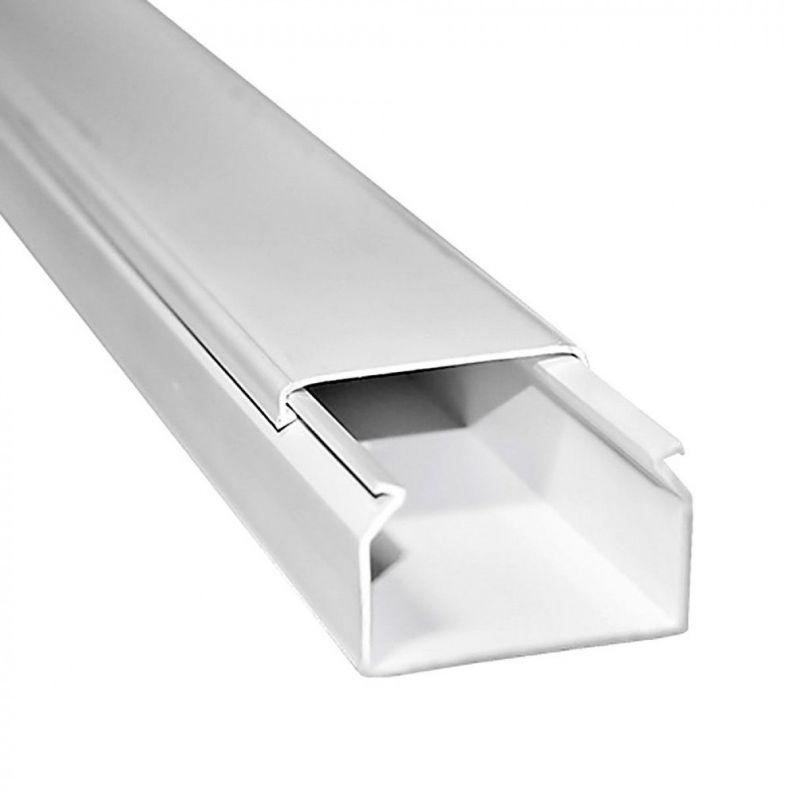

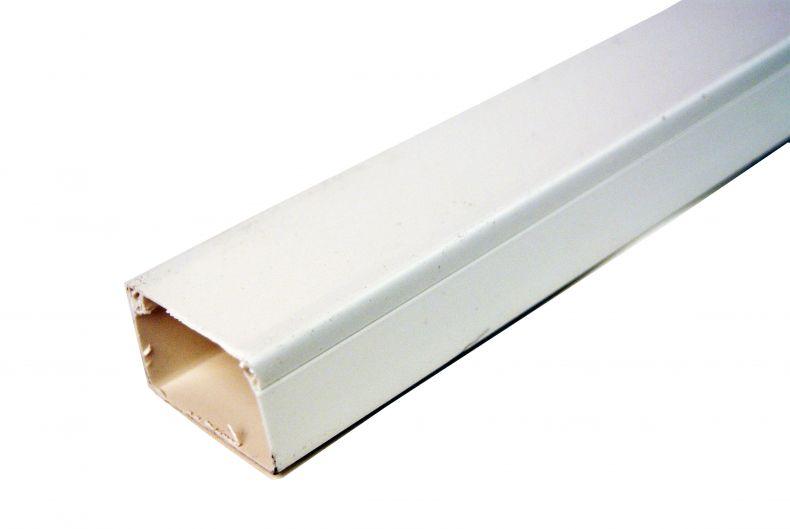

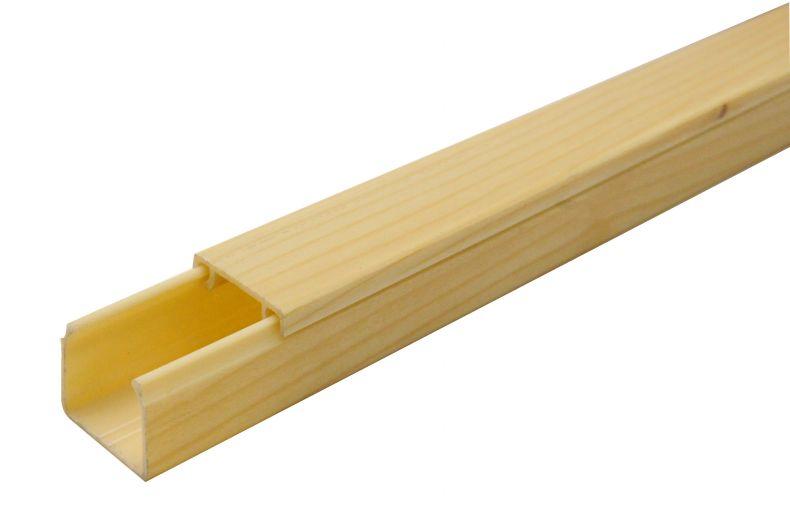

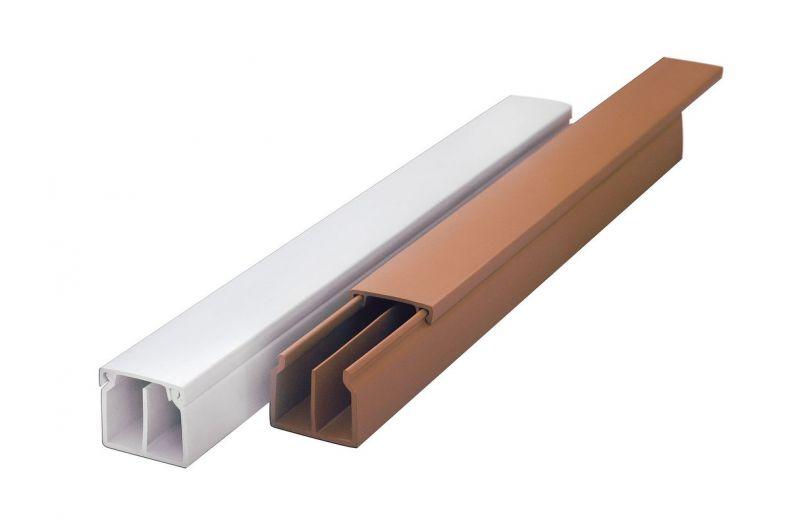

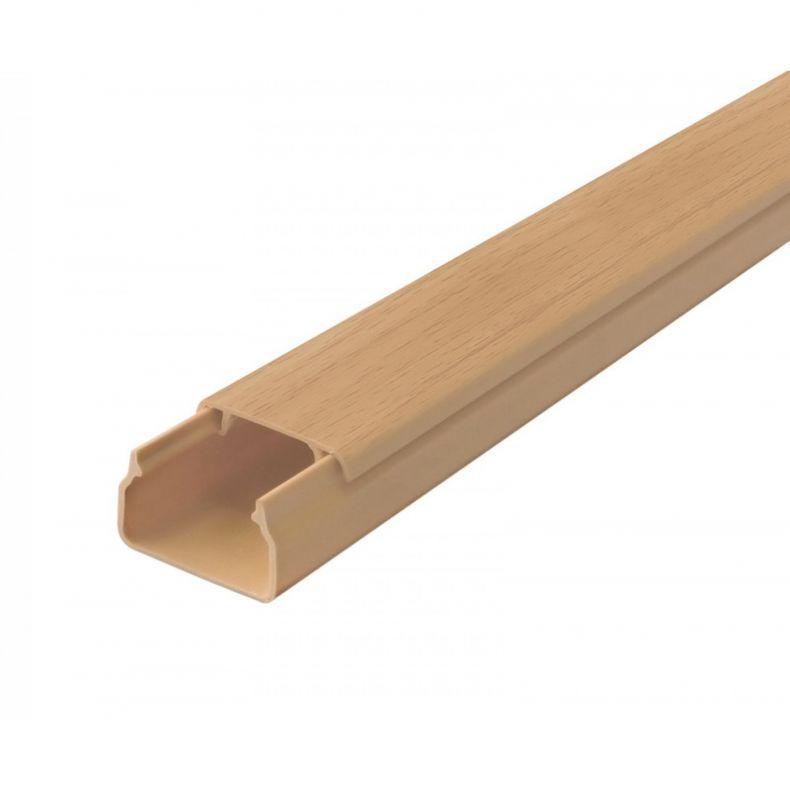

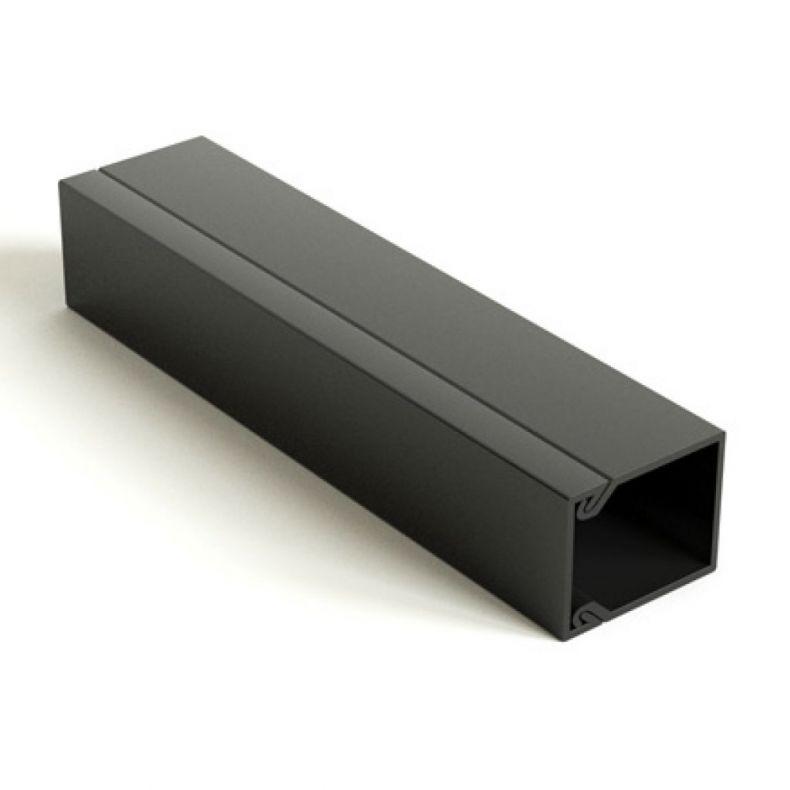

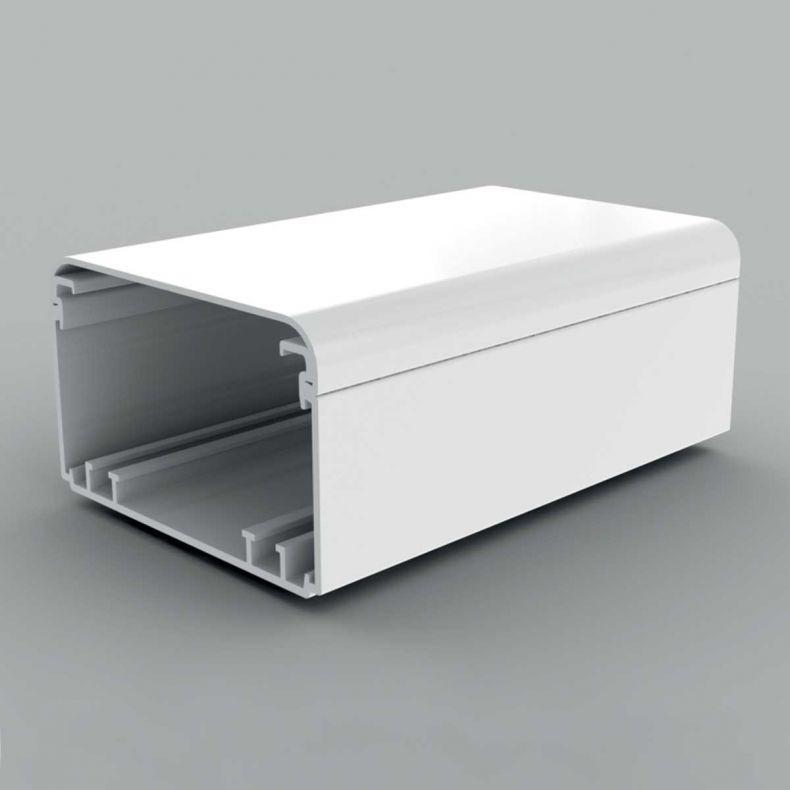

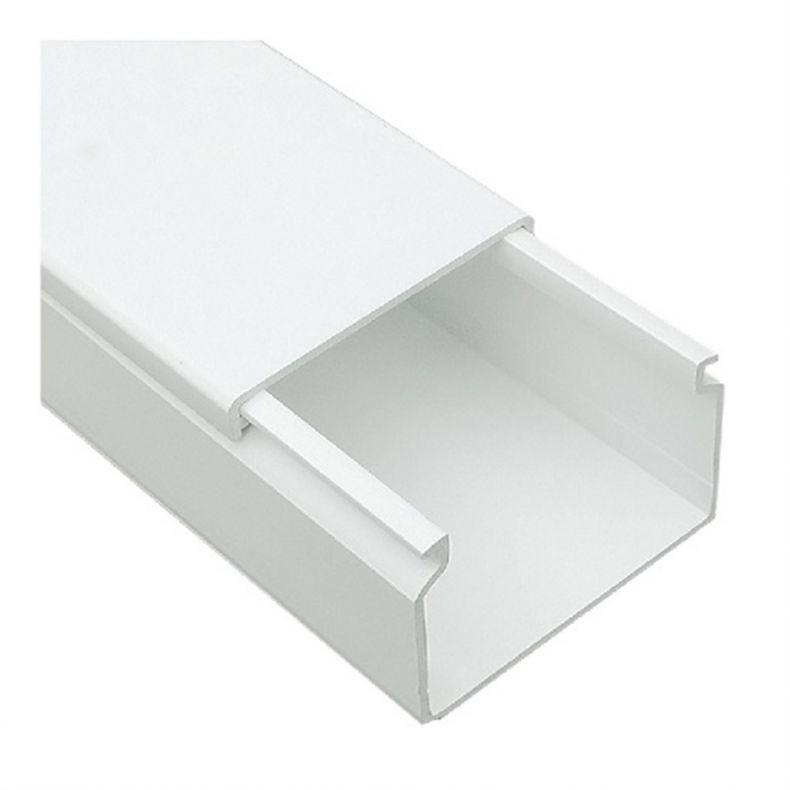

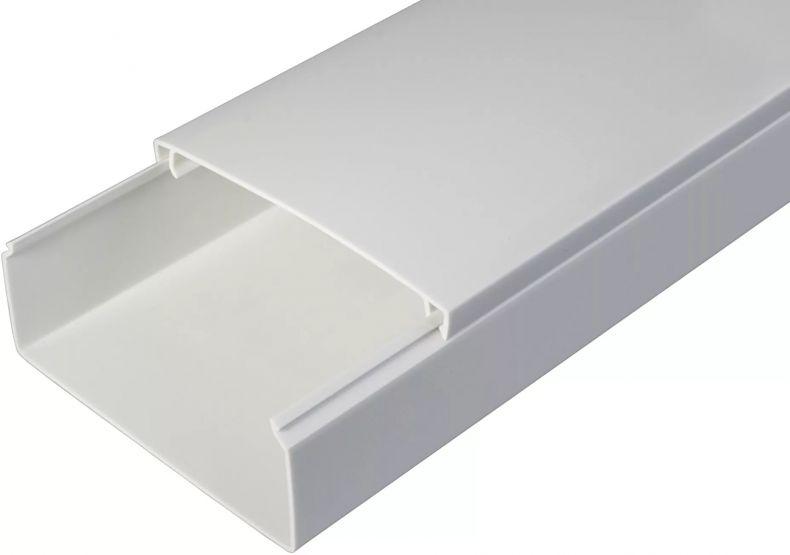

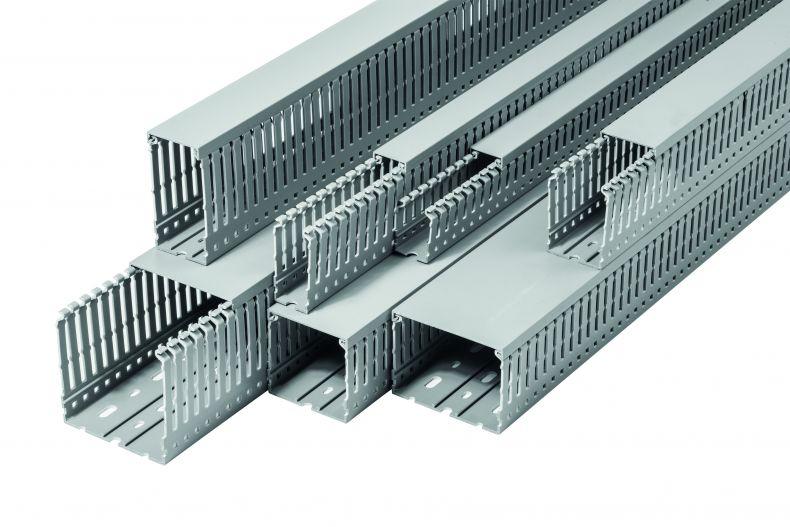

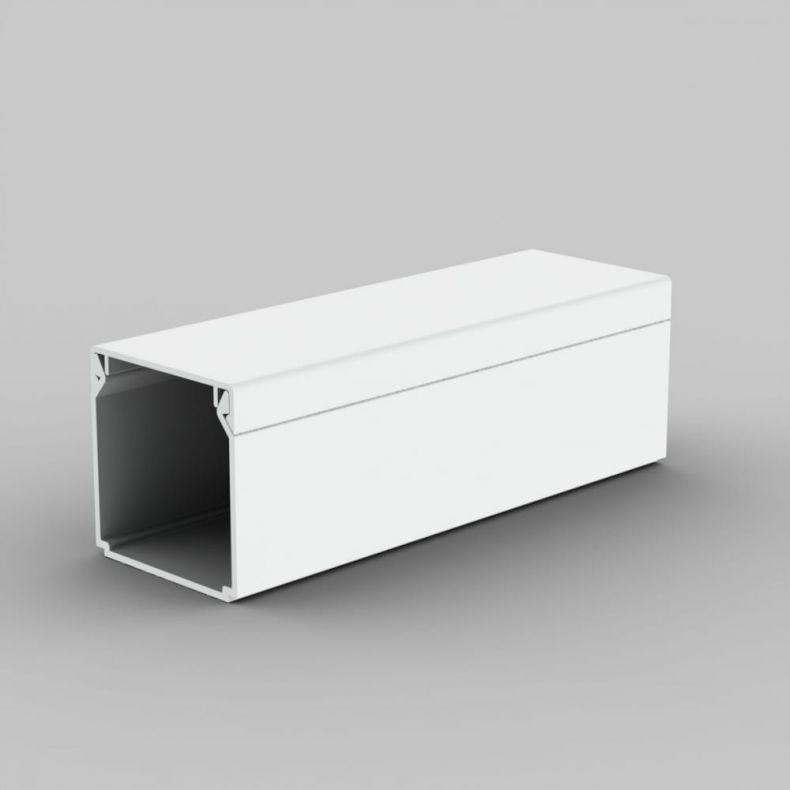

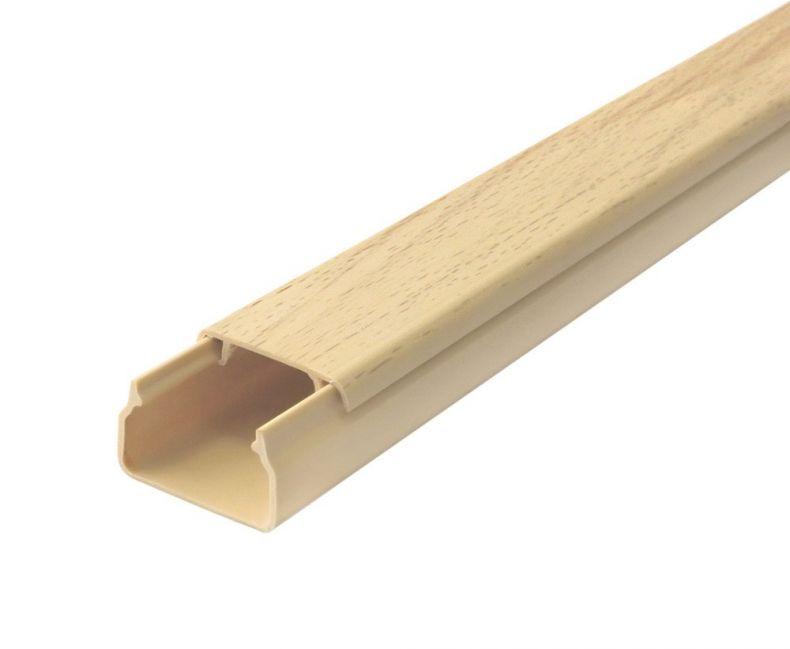

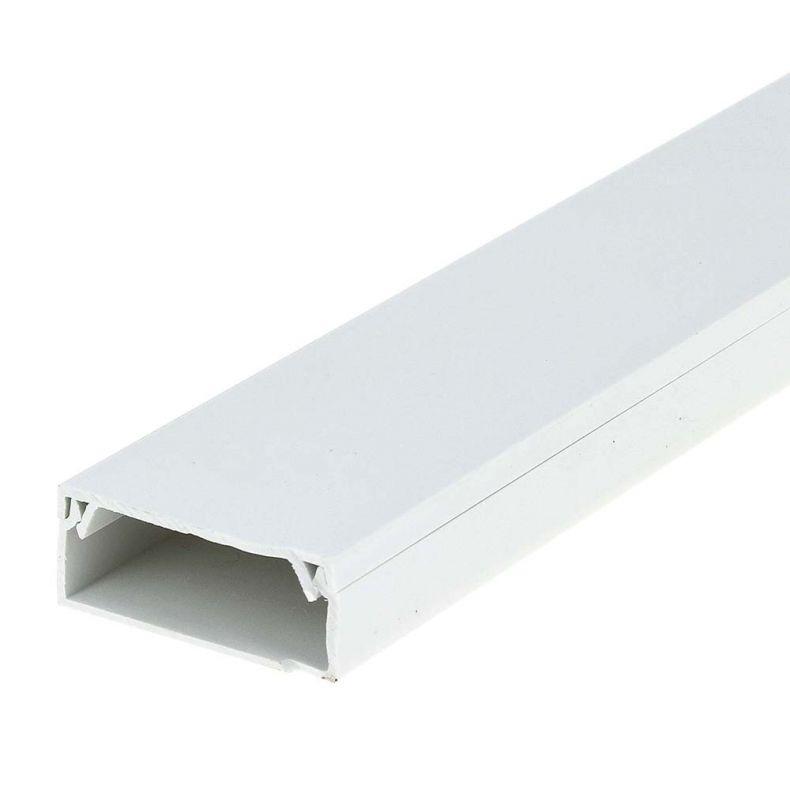

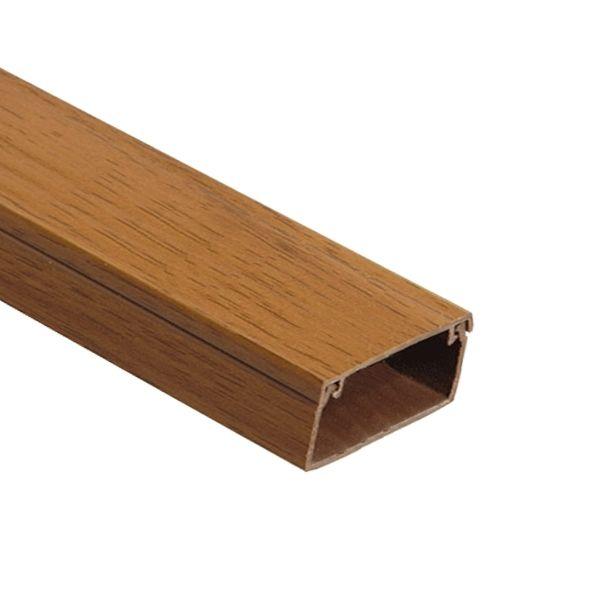

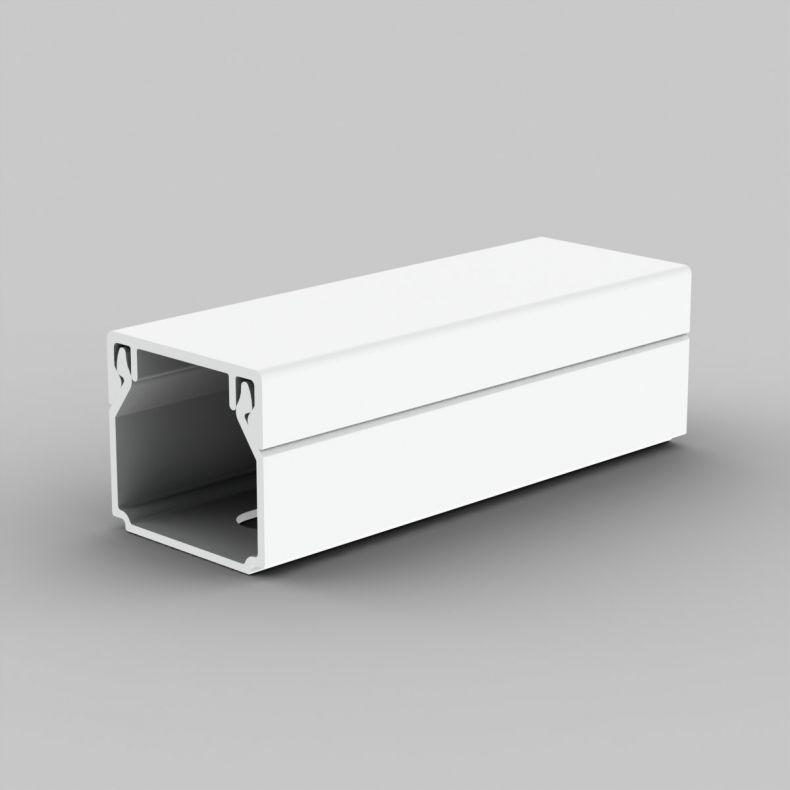

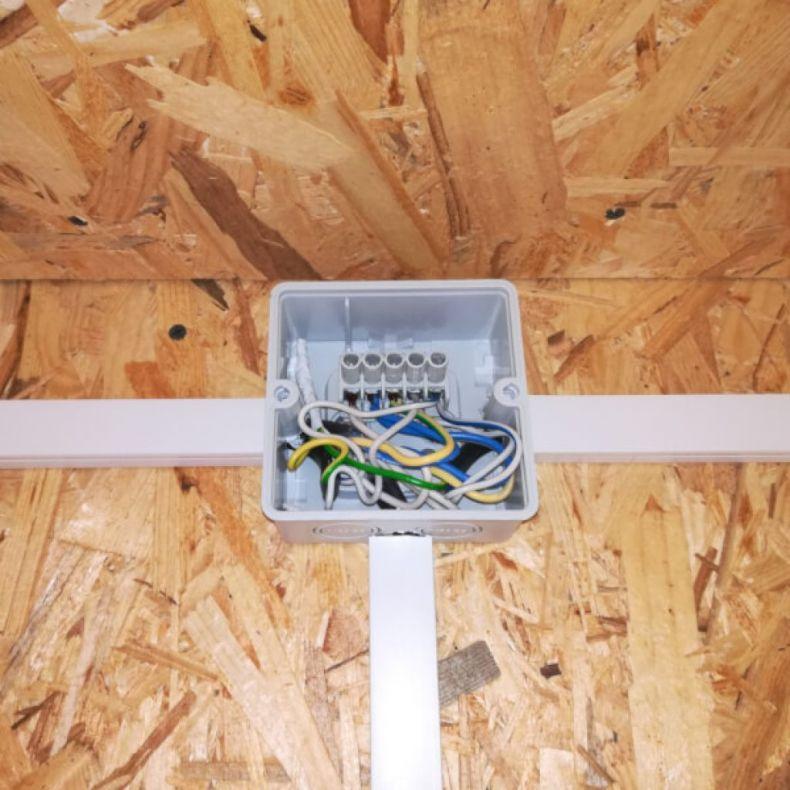

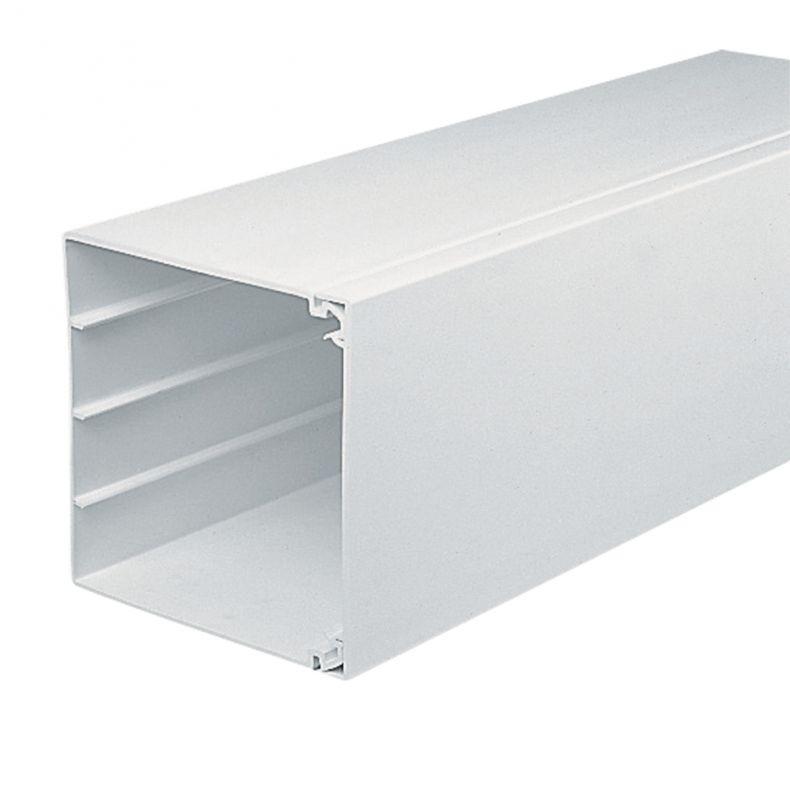

Самая распространенная форма такого короба — это П-образный или Ш-образный прямоугольник, на одну и две секции соответственно. Как правило, цвет такого кабель-канала белый. Но, в зависимости от интерьера и назначения кабеля могут быть задействованы и другие цвета и формы.

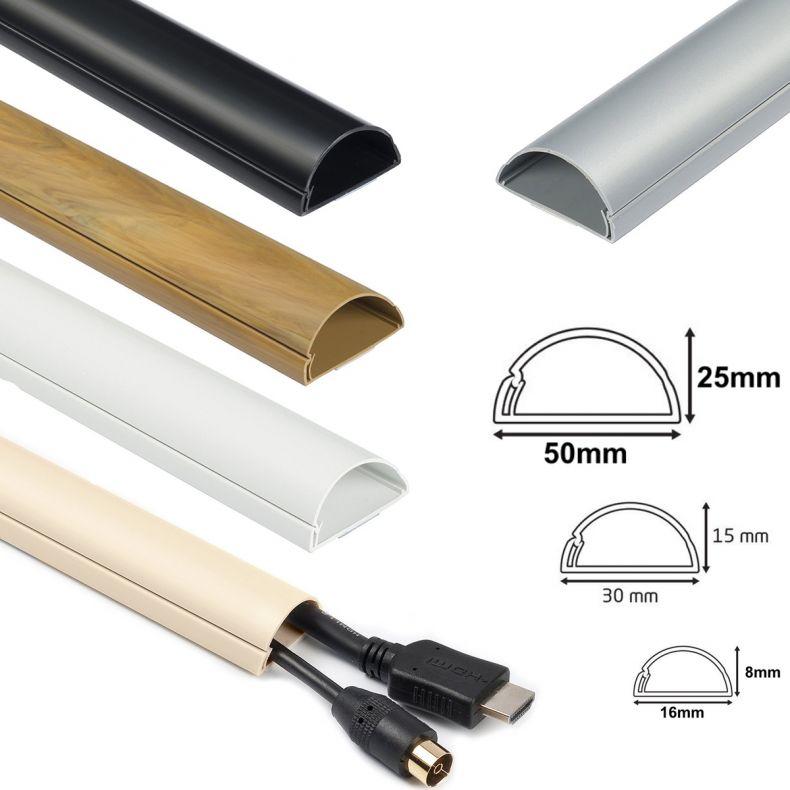

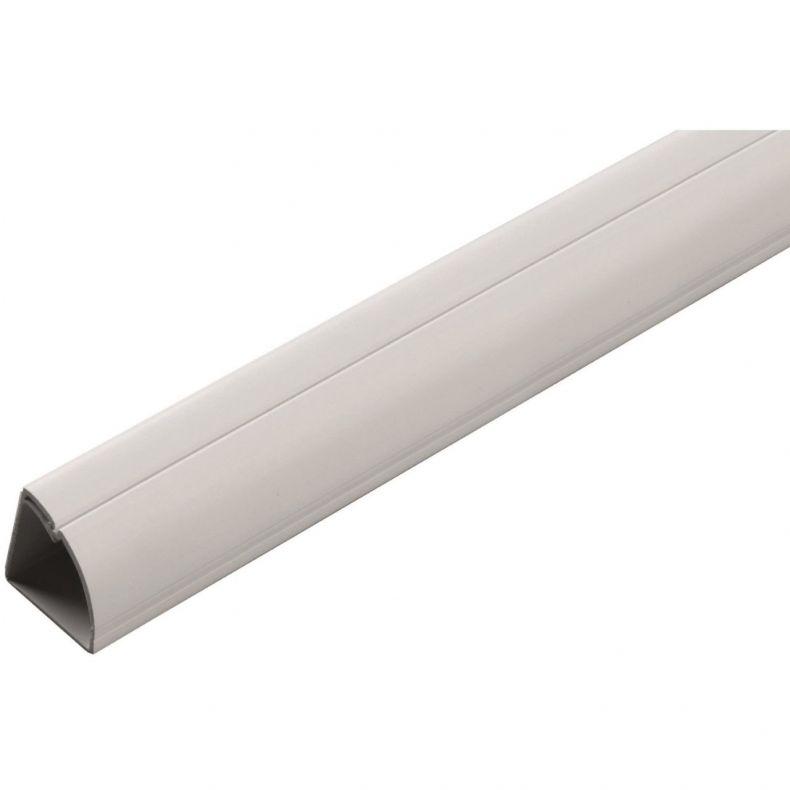

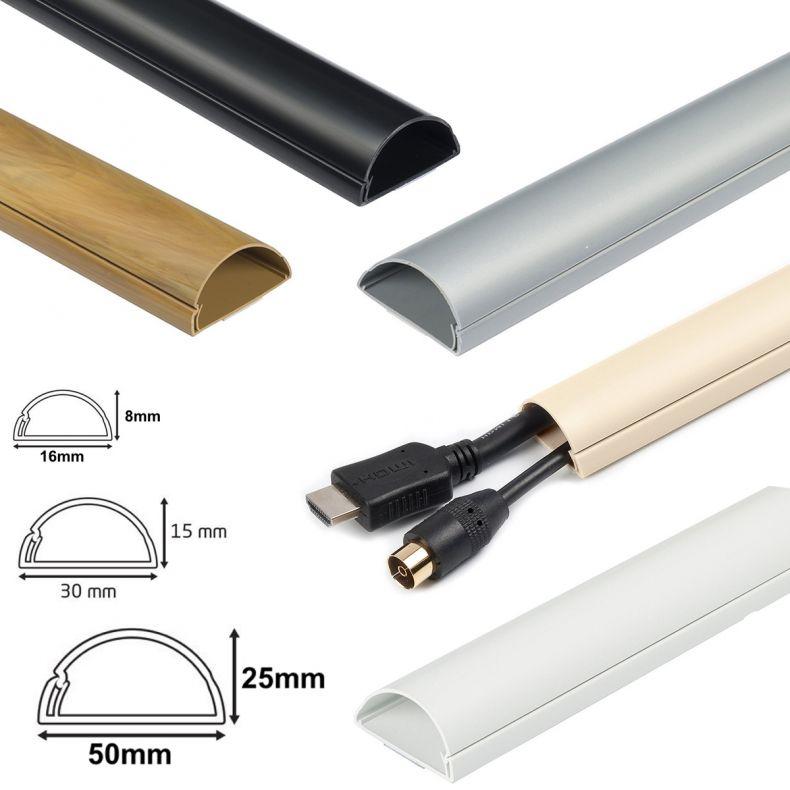

Например, есть кабель-каналы в виде полусферы или треугольнику, также применяемые для укладки кабелей. Такие кабель-каналы выбирают в зависимости от внутренней отделки помещения.

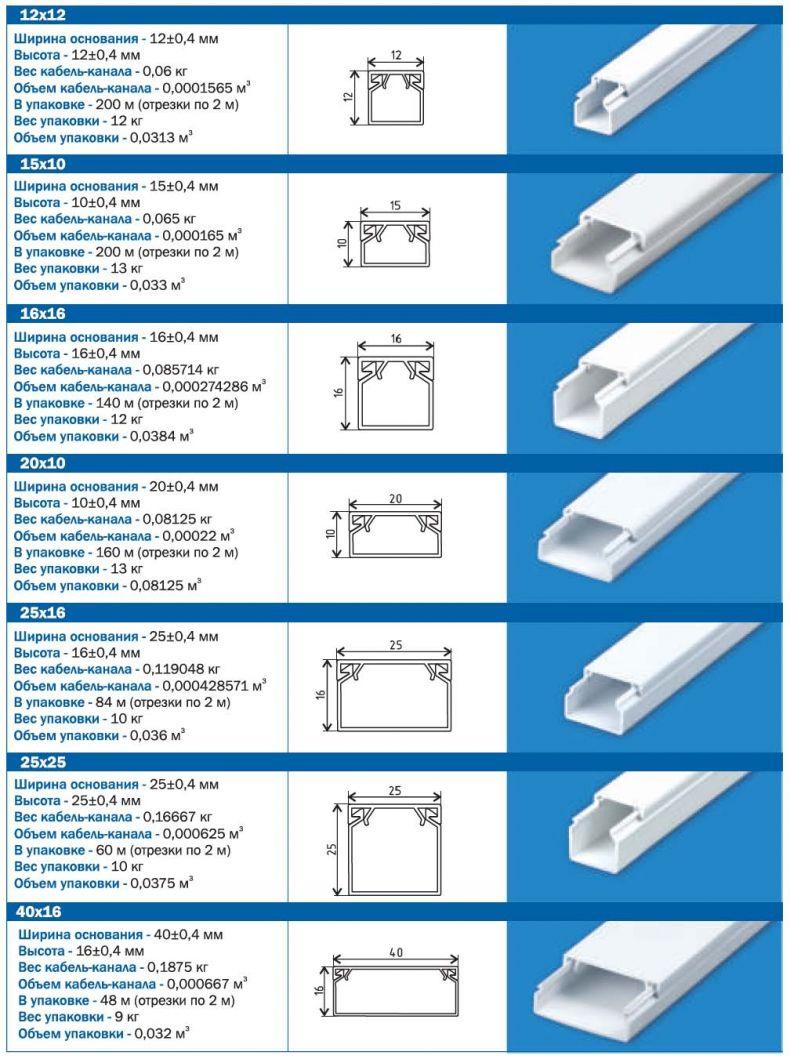

Изготавливают такие короба, как правило, двухметровыми кусками, используя для этого огнестойкий ПВХ или полиэтилен. Но некоторые производители отходят от стандартов и могут выпускать кабель-каналы большей длины. Стандартные размеры сечения равны 10-60 мм, но параметры длины и ширины также могут отличаться от принятых стандартов.

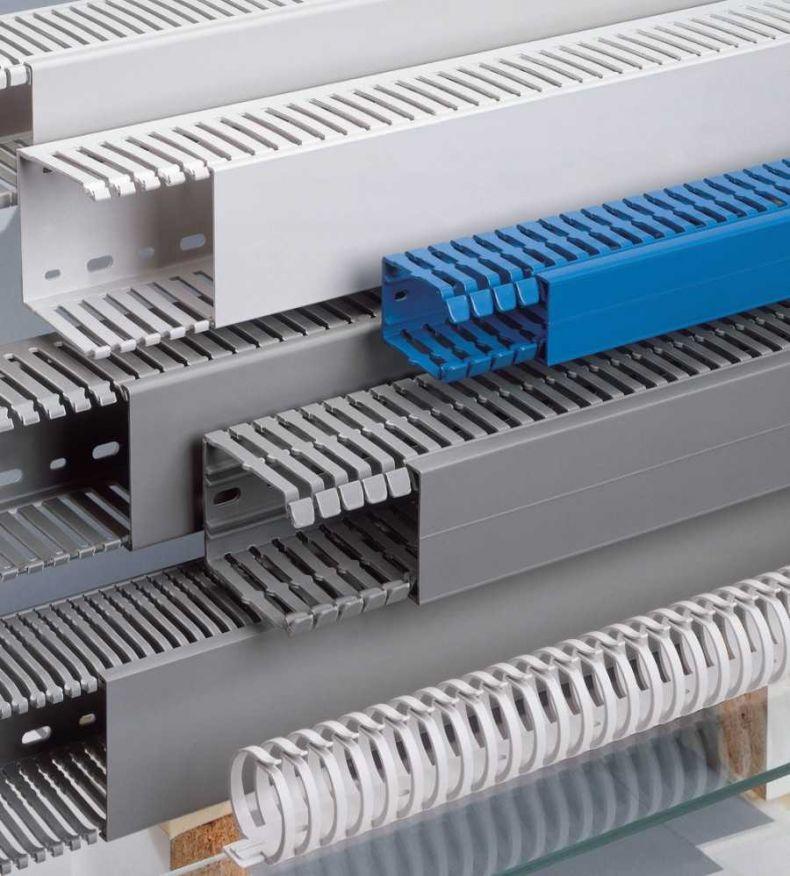

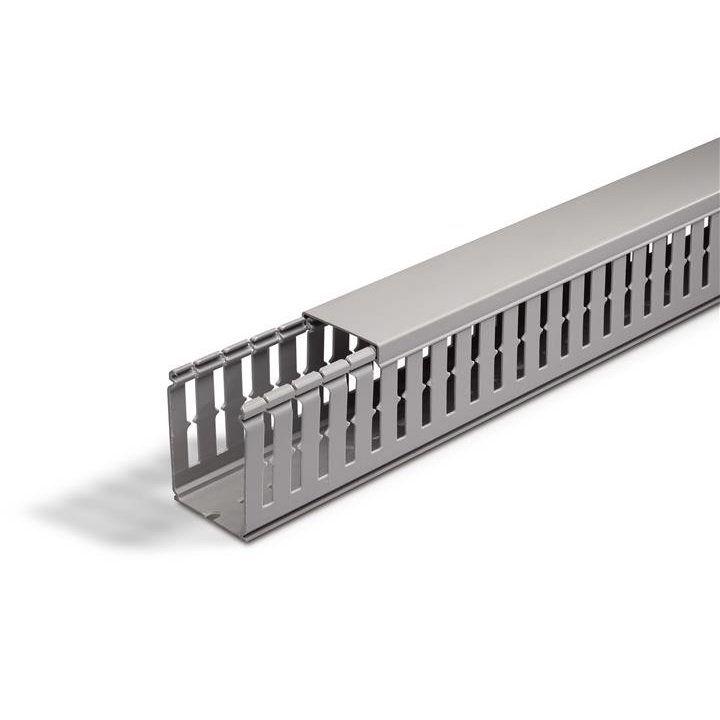

Самый распространенный вид кабель-канал имеет П-образную форму с перфорированными ил цельными стенками. Такое изделие отличается недорогой ценой и меньшим весом изделия.
Способ крепления к поверхности
Тип крепления, разборной или неразборной, подбирается в зависимости от поверхности, на которую будет монтироваться кабель-канал. Например, для разборного крепления, типа дюбеля 6х40 большинство производителей каналов уже с завода делают отверстия. На штукатурке и подобной ей материалах и используются крепления неразборного типа, которые приклеивают кабель-канал к поверхности, если вес вместе с проводами позволяет это делать.
Дополнительные элементы

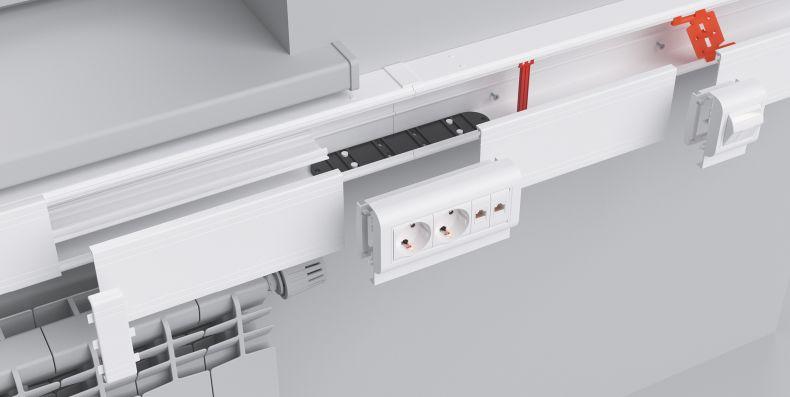

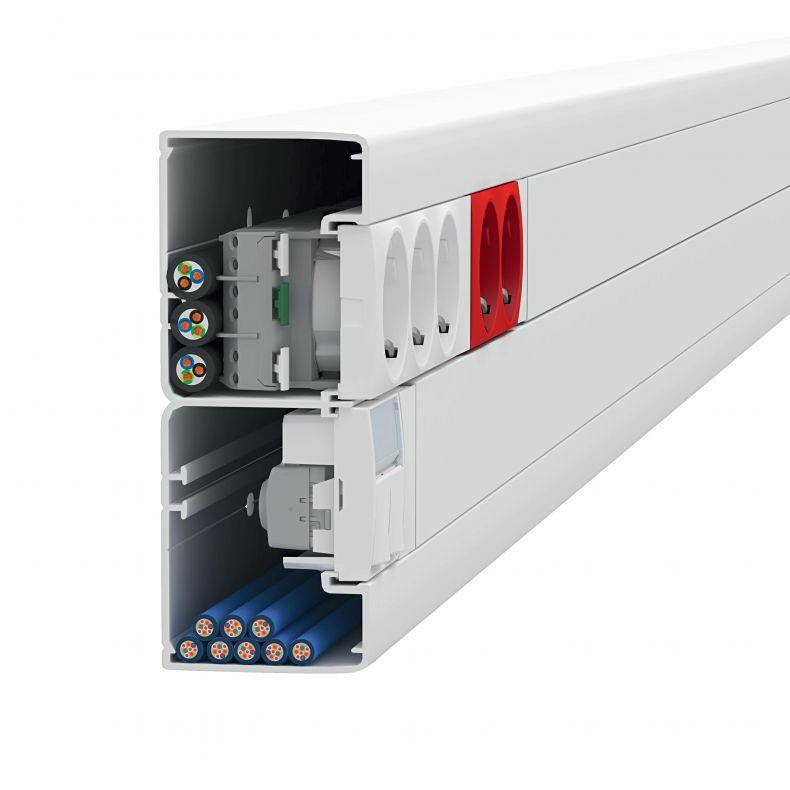

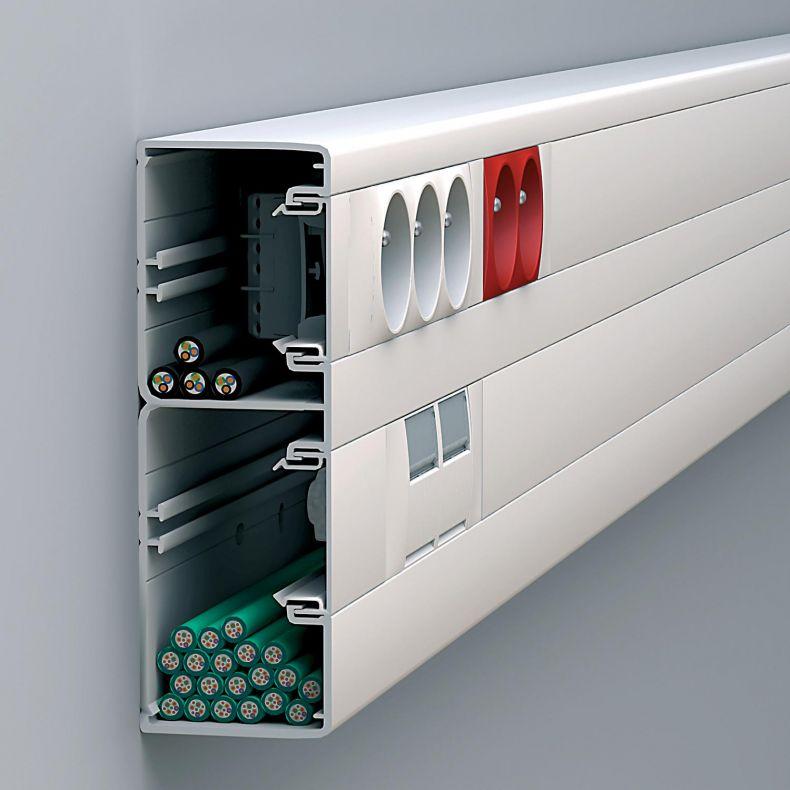

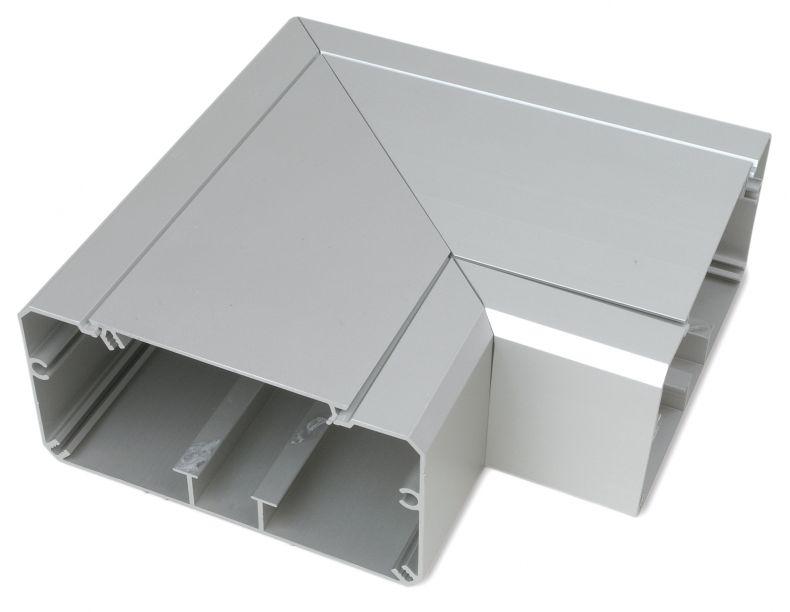

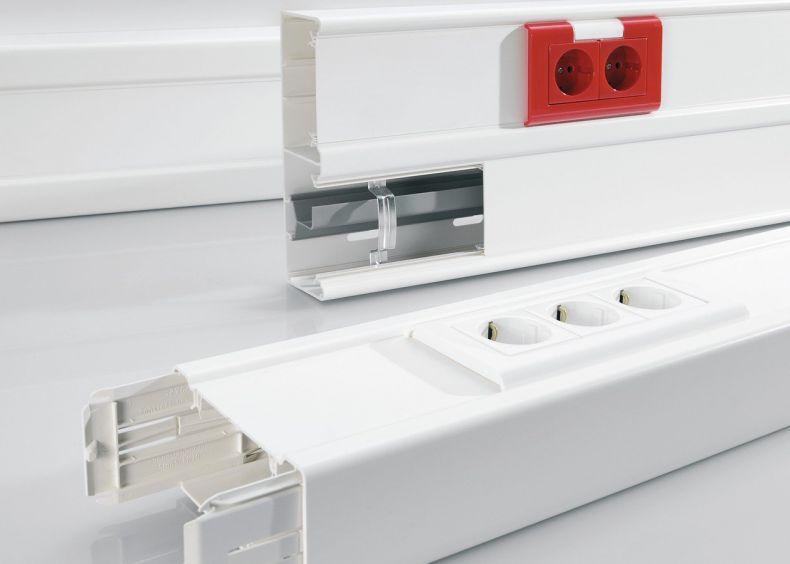

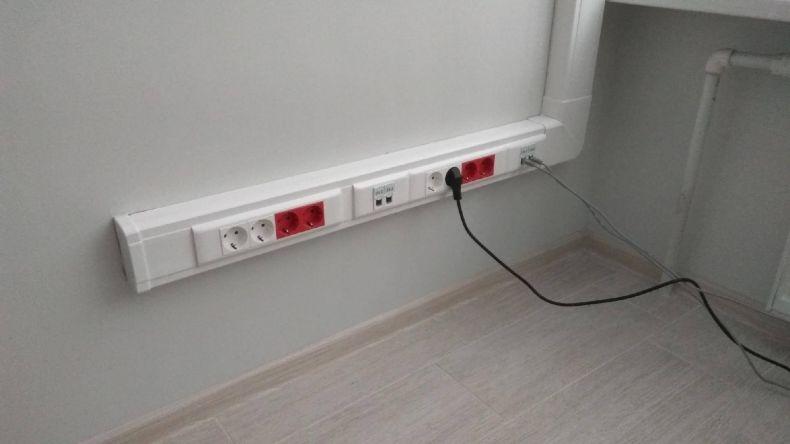

Практически у всех производителей данной продукции есть дополнительные элементы, которые помогают крепить кабель-каналы в местах разворотов, соединений и т.д. Всевозможные тройники, углы и заглушки позволяют не только уменьшить затраченное на монтаж время, но и не портить интерьер готового ремонта помещения, монтируя проводку любой сложности. Также, для придания законченного вида прокладываемой электрики, производители создали специальные модули, соединенные с кабель-каналом, в которые могут помещаться розетки и выключатели.

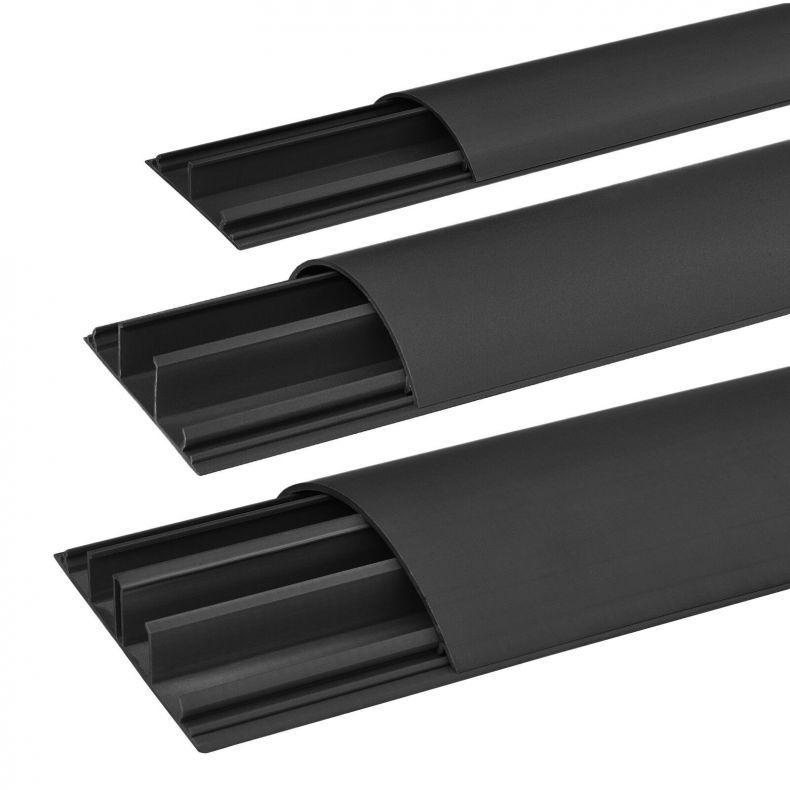

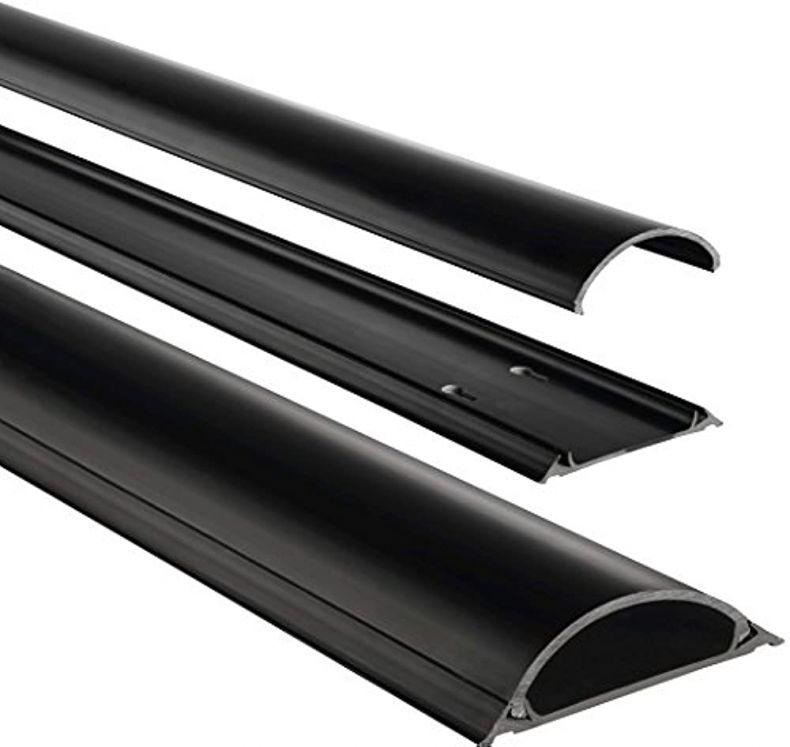

Напольные и плинтусные кабель-каналы

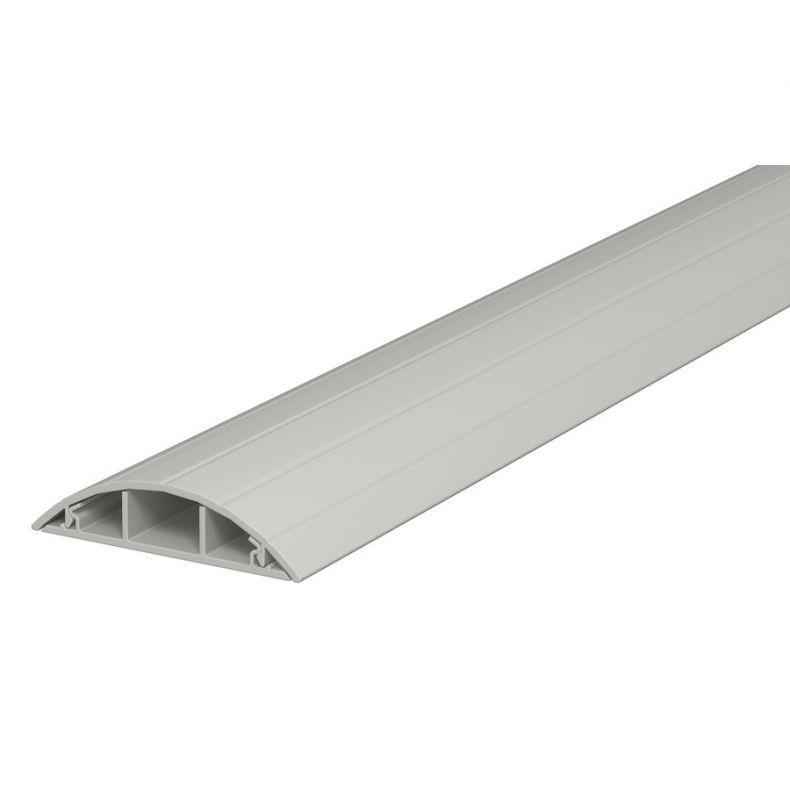

Выполняющие такую же задачу, но все-таки относящиеся к другой категории, кабель-каналы напольного и плинтусного типов. Для такого типа кабель-каналов производители также побеспокоились создать множество дополнительных элементов, которые значительно упрощают монтаж данных магистралей.

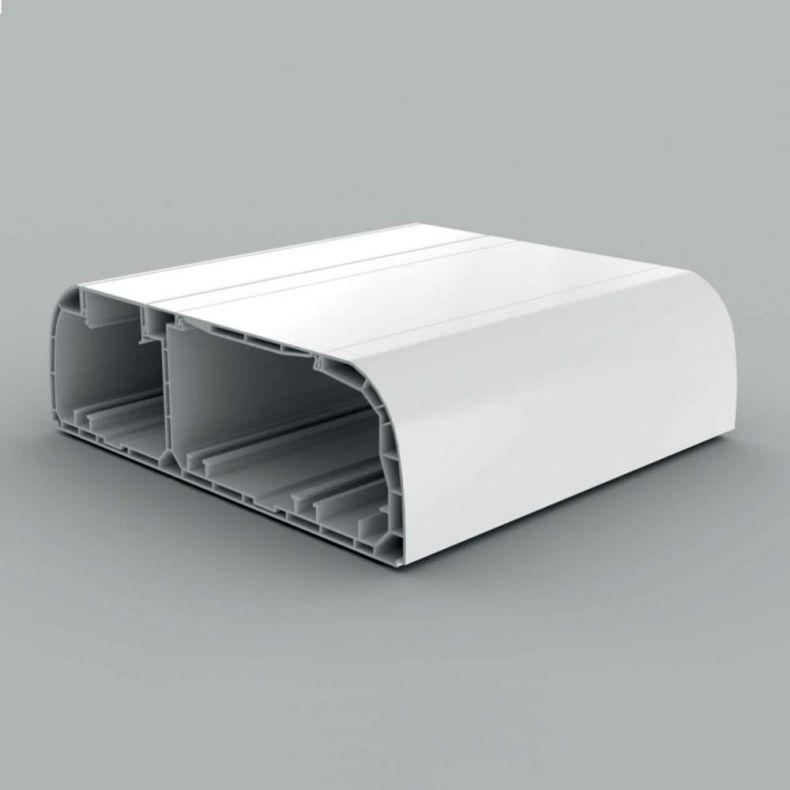

Благодаря тому, что кабель-каналы плинтусного типа имеют не имеют никаких внутренних перегородок, могут вместить в себя большой количество проводов. Такие кабель каналы лучше всего подходят для кладки в них слаботочной проводки такой как витая пара и коаксиальный телевизионный кабель.

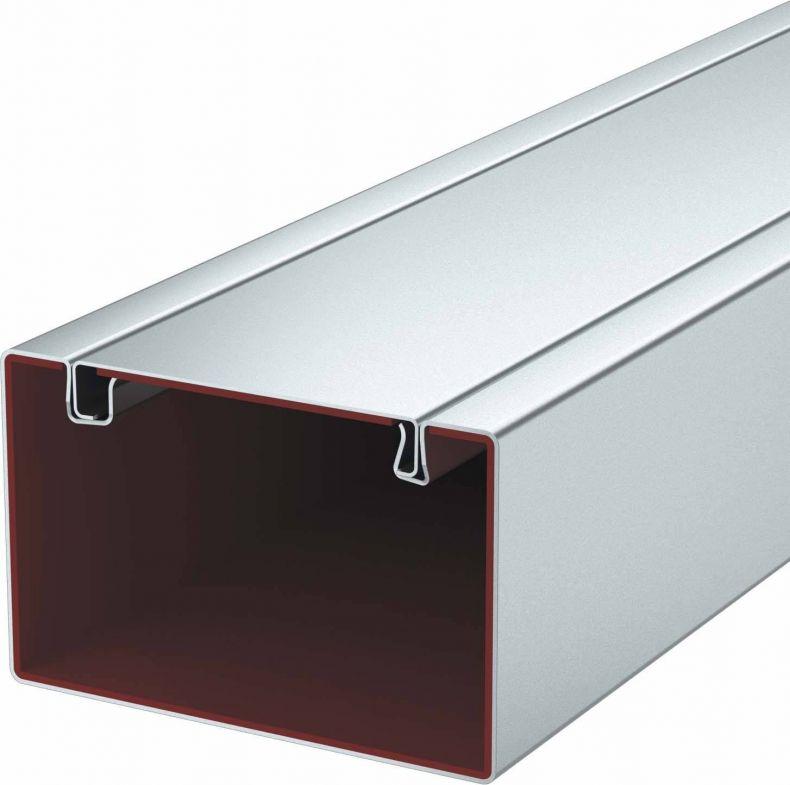

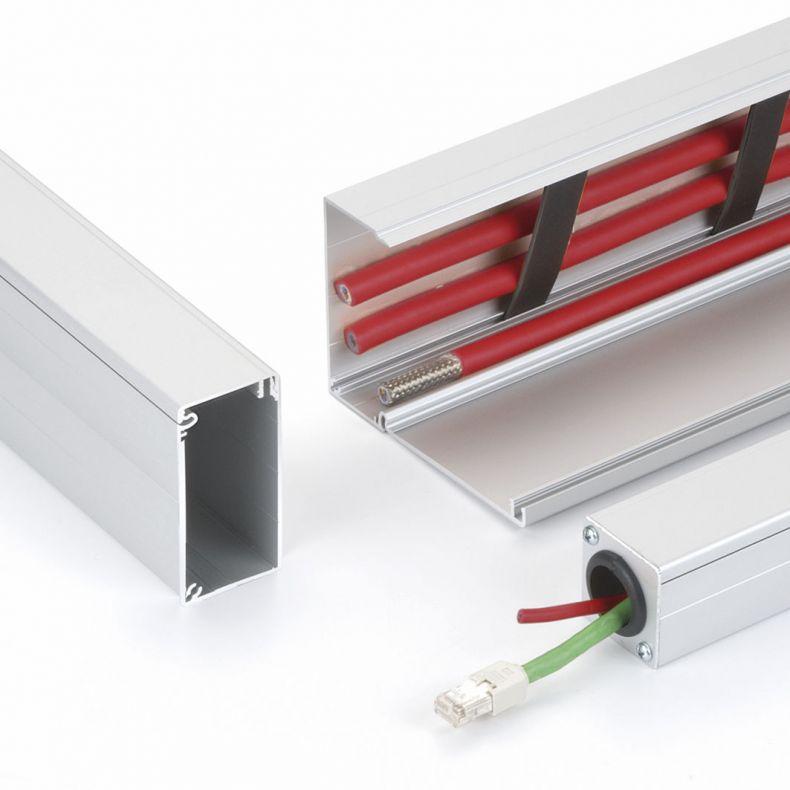

Металлические короба – виды и размеры

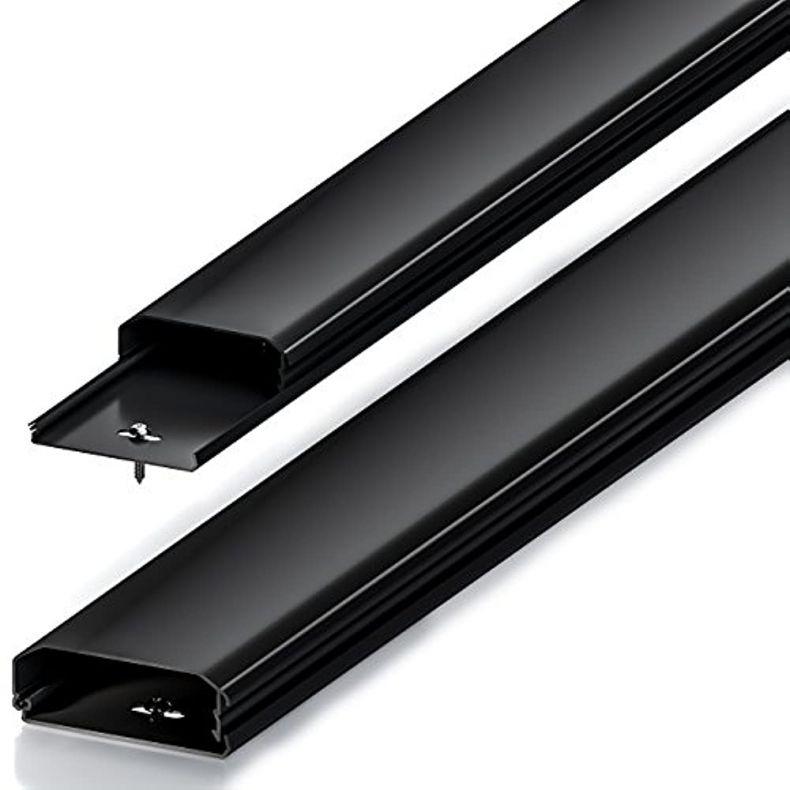

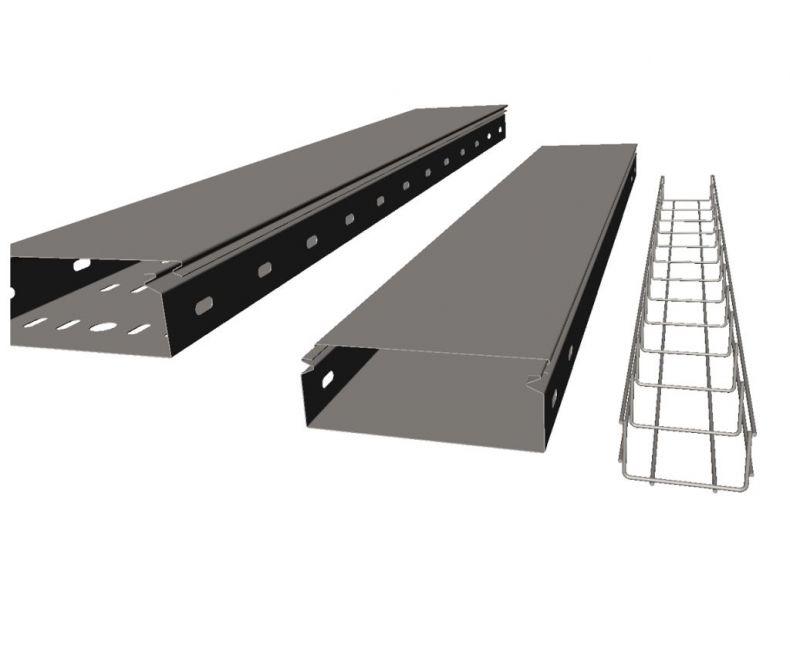

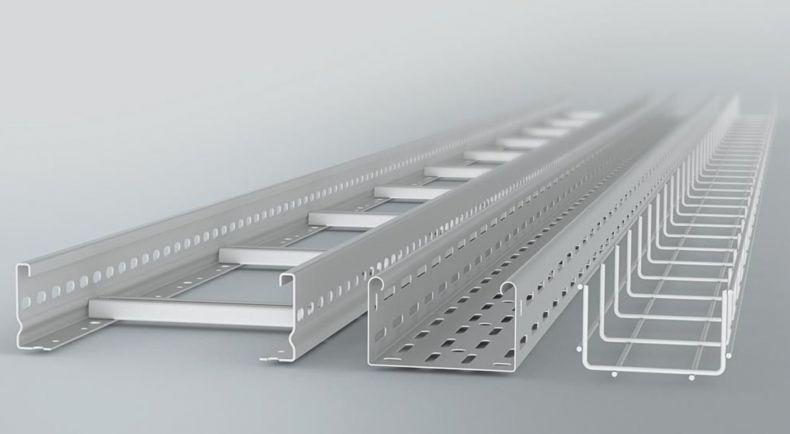

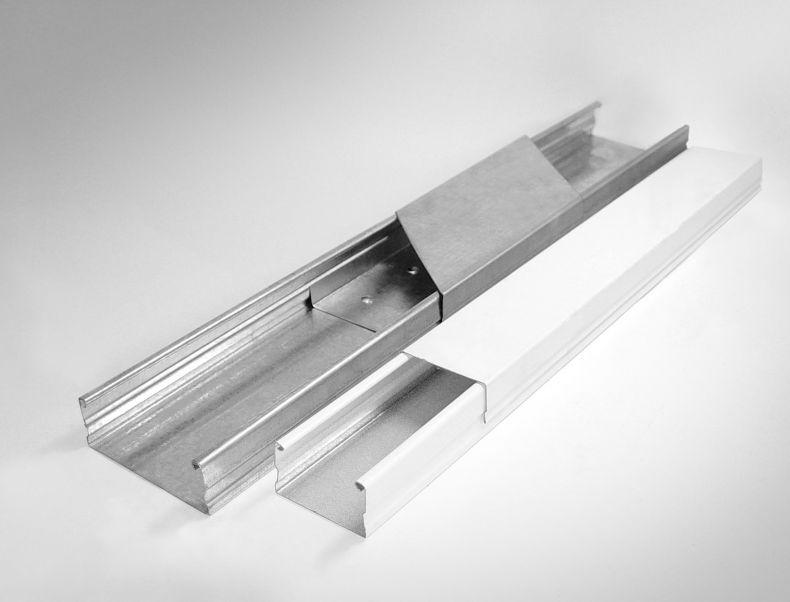

Такой тип канала подходит для производства, где нужно вести сразу много магистралей. Профиль канала выполнен в виде буквы П, поэтому может дополнительно оснащаться верхней крышкой.
Лоток может быть перфорированный, гладкий или лестничный, для установки которого потребуются дополнительные опорные детали.
Такие коробы монтируют только на разборные крепежи усиленного типа. Как правило, их установка производится над навесными потолками. Дополнительно. в зависимости от сложности магистрали могут быть использованы разветвители, подъемники, повороты и т.д.
Плюсы металлического канала:
- Не ломается под большим весом кабелей.
- Легкий в монтаже и замене.
- Хороший показатель пожаробезопасности.
Минусы металлического канала:
- Усиленный монтаж из-за большего веса.
- Более сложная порезка.
- Повороты и переходы требуют дополнительных элементов.
Гофрированные пластиковые трубы
Несмотря на немалое количество дополнительных элементов для каналов из пластика или металла, они больше подходят для монтажа на ровных поверхностях. Там, где подразумевается множество поворотов и разных уровней, лучше будет использовать гибкую трубу. Ее монтаж гораздо проще, требует стандартных клипс и больше никаких дополнительных элементов.
Со стороны такое изделие ничем не отличается от обычной пластиковой гофры, которая также является защитой от повреждений и попадания влаги. Такой короб преимущественно используется в случае зашивки проводки под какие-либо конструкции, где подразумевается неровная траектория прокладки.
Плюсы пластикового канала:
- Удобны на поворотах и герметичны.
- Защита от контакта с человеком.
- Монтаж на простые клипсы.
- Такая гофра не горит, а плавится.
Минусы пластикового канала:
- Нет устойчивости к морозам.
- Затянуть провод в рукав можно только ровно.
Размеры и комплектующие
Для изготовления такого типа труб производители используют ПВХ. Самые распространенные размеры 16-32 мм, также, в зависимости от места использования, гофра разделяется на легкую и тяжелую.
Легкий вариант подходит для решения несложных задач, такие как внутренняя прокладка проводки. Гофра тяжелого типа в основном обладает усиленными защитными качествами которые позволяют использовать ее не только при внешней укладке, но и в подводных условиях.
Такой гофроканал с завода оснащен стальным прутом, который протянут внутри канала. Благодаря ему монтажники могут делать без разрывную протяжку длинных участков магистрали.
Гофрированные металлические трубы
Одна из основных особенностей такой трубы — это способ ее изготовления. Пластиковый кабель-канал является полностью герметичным изделием, а металлический получается путем скрутки ленты из оцинковки. Такой тип кабель-канала имеет как плюсы, так и минусы.
Плюсы труб из металла:
- Больший уровень надежности.
- Металлическую поверхность канала можно использовать как заземление или как дополнительный экран.
- Несложный монтаж.
Минусы трубы из металла:
- Не может обеспечить герметичность.
- Дороже и тяжелее пластикового аналога.
- Никак не реагируют на отрицательную температуру.
Гладкие жесткие трубы для электропроводки
Такой кабель-канал способен обеспечить максимальный уровень безопасности и удобства будущей эксплуатации. Заштукатуренные в таких каналах провода не только обладают всеми преимуществами скрытой проводки, но и могут быть заменены в случае выхода из строя какого либо участка без необходимости резать и бить стены.
Плюсы гладких труб:
- Надежно защищают человека от удара током.
- Повышенный класс пожаробезопасности.
- Относительно не дорогие и легкие по весу.
Минусы гладких труб:
- Не обходятся без дополнительных элементов.
- Чем больше поворотов, тем сложнее тянуть провода.
