Монтаж скрытой электропроводки: в деревянном и кирпичном доме от А до Я! Плюсы и минусы скрытой проводки, правила прокладки

Монтаж скрытой электропроводки — это процесс установки электрических кабелей в стенах, потолках или полах, так чтобы они были незаметны и не мешали дизайну помещения.

Когда скрытая проводка недопустима

Скрытая электропроводка может быть недопустима в следующих случаях:

  1. Несоответствие правилам безопасности: в некоторых случаях, например при использовании определенных типов кабеля или при монтаже в определенных условиях, правила безопасности могут не позволять установку скрытой проводки.
  2. Сложность доступа к кабелям: при скрытой установке проводки, в случае необходимости проведения ремонта или замены компонентов, может потребоваться значительное время и усилия для доступа к кабелям.
  3. Высокие затраты: монтаж скрытой электропроводки может быть более дорогим, чем установка проводки наружу, из-за необходимости использования специальных материалов и инструментов.
  4. Ограничения по дизайну: иногда скрытая электропроводка может быть недопустима из-за ограничений по дизайну помещения или из-за требований к внешнему виду.
  5. Неприменимость кабелей: не все типы кабелей подходят для скрытой установки, так как некоторые могут выделять тепло или газы, а также подвергаться воздействию влаги, что может привести к повреждению изоляции и опасным ситуациям.

При принятии решения о монтаже электропроводки необходимо учитывать все эти факторы, чтобы выбрать наиболее подходящий вариант.

Преимущества и недостатки скрытой проводки

Скрытая проводка имеет свои преимущества и недостатки, которые необходимо учитывать при выборе способа монтажа проводки.

Преимущества скрытой проводки

  1. Эстетический вид: скрытая проводка делает помещение более эстетичным, так как кабели не будут видны и не портят внешний вид стен, потолка или пола.
  2. Безопасность: скрытая проводка может быть более безопасной, так как кабели защищены от механических повреждений и не могут вызвать поражение электрическим током при случайном контакте.
  3. Удобство уборки: скрытая проводка не мешает уборке помещения, так как кабели не будут мешать при прохождении пылесоса или других устройств.

Недостатки скрытой проводки

  1. Сложность монтажа: монтаж скрытой проводки может быть более сложным и требовать больше времени и усилий, так как необходимо проводить работы с использованием специальных инструментов и материалов.
  2. Высокие затраты: монтаж скрытой проводки может быть более дорогим, чем монтаж проводки наружу, из-за необходимости использования специальных материалов и инструментов.
  3. Трудность обслуживания: при скрытой установке проводки, в случае необходимости проведения ремонта или замены компонентов, может потребоваться значительное время и усилия для доступа к кабелям.
  4. Ограничения по дизайну: иногда скрытая электропроводка может быть недопустима из-за ограничений по дизайну помещения или из-за требований к внешнему виду.
  5. Ограниченная применимость кабелей: не все типы кабелей подходят для скрытой установки, так как некоторые могут выделять тепло или газы, а также подвергаться воздействию влаги, что может привести к повреждению изоляции и опасным ситуациям.

При выборе способа монтажа проводки следует учитывать все эти факторы и выбирать наиболее подходящий вариант.

Устройство скрытой проводки

Устройство скрытой проводки включает несколько этапов.

Подготовительный этап

На этом этапе определяется требуемое количество и тип проводки, а также место установки электрощита. Рассчитывается мощность, проводятся измерения и составляется схема расположения кабелей.

Прокладка кабелей

Кабели прокладываются внутри стен, потолка или пола, используя специальные кабельные короба и гофры. Необходимо убедиться, что кабели не подвергаются перегибам или резким изгибам.

Монтаж розеток и выключателей

Розетки и выключатели устанавливаются в специально подготовленные отверстия в стенах или потолке.

Установка электрощита

Электрощит устанавливается в специально подготовленном месте. В него подключаются все кабели, а также проводятся заземление и защита от тока короткого замыкания.

Проверка работоспособности

После установки проводки необходимо провести проверку ее работоспособности. Для этого проводится проверка заземления, испытание изоляции и контроль подачи электрического тока в розетки и выключатели.

При устройстве скрытой проводки необходимо соблюдать все требования по электробезопасности и правила проведения электромонтажных работ. Кроме того, необходимо использовать только качественные материалы и оборудование, чтобы обеспечить надежность и долговечность установленной проводки.

Требования к скрытой проводке в доме

Требования к скрытой проводке в доме включают несколько аспектов, которые должны быть учтены при ее проектировании и монтаже.

Электробезопасность

  • Использование проводов с соответствующей изоляцией и диэлектрической прочностью
  • Использование защитных устройств, таких как автоматические выключатели и дифференциальные автоматы
  • Соблюдение правил эксплуатации электрооборудования и инструкций по безопасности

Эргономика и функциональность

  • Размещение розеток, выключателей и других элементов проводки на оптимальной высоте и месте для удобства использования
  • Использование качественных и надежных материалов для проводки и элементов управления

Надежность и долговечность

  • Использование качественных и сертифицированных материалов для проводки
  • Соблюдение требований по правильной прокладке кабелей и соединению элементов
  • Проверка качества и работоспособности установленной проводки

Эстетика и дизайн

  • Скрытая проводка должна быть незаметной для глаз и не нарушать дизайн интерьера
  • Необходимо учитывать цвет, форму и размер проводки и элементов управления при их выборе и установке

При проектировании и монтаже скрытой проводки необходимо учитывать все вышеперечисленные требования, чтобы обеспечить безопасность, функциональность, надежность и эстетичность ее использования. Кроме того, важно соблюдать государственные и региональные нормы и стандарты по электромонтажным работам и электробезопасности.

Схема скрытой проводки

Схема скрытой проводки может включать следующие этапы.

Планирование

  • Определение места установки розеток, выключателей и других элементов проводки
  • Разработка схемы электрической проводки и выбор соответствующих материалов и оборудования

Подготовка

  • Подготовка необходимых инструментов и оборудования
  • Подготовка поверхностей для прокладки кабеля, обработка их антисептиками или огнезащитными составами

Прокладка кабеля

  • Прокладка кабеля по планируемой схеме, с учетом безопасности и эргономики
  • Фиксация кабеля на опорных конструкциях, установка кабельных каналов и коробов

Подключение элементов

  • Соединение кабеля с розетками, выключателями и другими элементами проводки
  • Проверка правильности подключения, соблюдение техники безопасности

Тестирование и настройка

  • Проверка качества проводки, ее работоспособности и безопасности
  • Настройка уровня электрического напряжения и токов
  • Проведение проверок на соответствие государственным и региональным стандартам и нормам

При проведении монтажа скрытой проводки необходимо соблюдать технику безопасности, использовать качественные материалы и оборудование, а также учитывать эргономику и дизайн интерьера. Окончательная схема скрытой проводки может варьироваться в зависимости от типа помещения, его назначения и требований к электрической безопасности.

Материалы и оборудование для скрытой электропроводки

Для монтажа скрытой электропроводки необходимо использовать качественные материалы и оборудование, которые обеспечат безопасность и надежность работы электропроводки. Основными материалами и оборудованием для скрытой проводки являются:

Кабели

  • Силовые и контрольные кабели с изоляцией из ПВХ, кремнийорганических или резиновых материалов
  • Кабели с плоской и круглой формой сечения в зависимости от типа монтажа
  • Кабели с защитной оплеткой и экранированием для защиты от электромагнитных помех

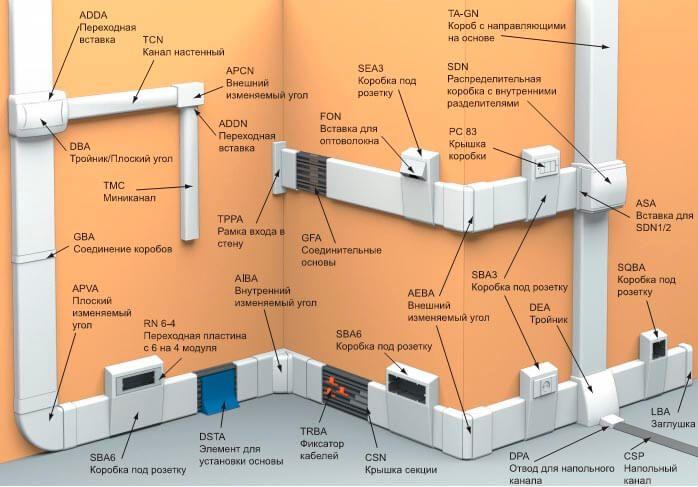

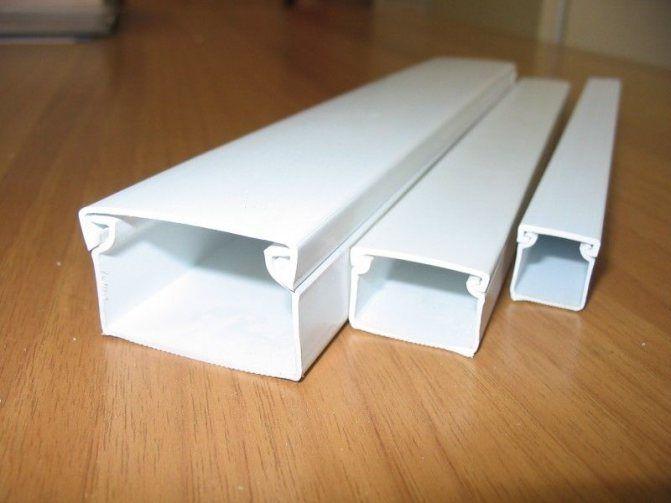

Короба и каналы

  • Кабельные каналы и короба из ПВХ, металла или дерева для фиксации кабеля и создания дополнительной защиты
  • Каналы с различными размерами и формами для соответствия требованиям дизайна интерьера

Выключатели, розетки и другие элементы

  • Качественные выключатели, розетки и другие элементы, соответствующие месту их установки и функциональности
  • Накладки и рамки для обеспечения безопасности и дизайна

Инструменты

  • Отвертки и гаечные ключи разных размеров
  • Электрический тестер для проверки проводки
  • Клещи для обжима и изоляции контактов

Аксессуары

  • Различные крепежные элементы для фиксации кабеля и элементов проводки
  • Крепления для кабельных каналов и коробов
  • Разделители для кабелей и проводов различного диаметра

Важно использовать качественные материалы и оборудование от известных производителей, чтобы обеспечить безопасность и долговечность работы скрытой электропроводки.

Технология монтажа скрытой электропроводки

Важно отметить, что установка скрытой электропроводки является довольно сложным и ответственным процессом, который требует знаний и опыта в области электромонтажа. Лучше всего доверить такую работу профессионалам, чтобы избежать ошибок, которые могут привести к опасным последствиям. Если же вы имеете достаточный опыт в электромонтаже и хотите выполнить такую работу самостоятельно, следуйте следующим шагам:

Планирование

  • Определите место, где вы планируете прокладывать электропроводку, и составьте план монтажа
  • Рассчитайте необходимое количество кабеля, коробов, каналов и других материалов

Подготовка

  • Выключите электроснабжение дома, чтобы избежать возможных аварийных ситуаций
  • Подготовьте инструменты и материалы, необходимые для установки электропроводки

Установка кабеля

  • Прокладывайте кабель по плану монтажа, используя кабельные каналы или короба
  • Кабель должен быть правильно изолирован и фиксирован с помощью крепежных элементов

Установка выключателей и розеток

  • Установите выключатели и розетки в соответствии с планом монтажа
  • Следите за тем, чтобы все контакты были правильно подключены

Проверка

  • Проверьте правильность подключения всех элементов электропроводки
  • Проверьте работоспособность электропроводки с помощью тестера
  • Убедитесь, что все соединения хорошо защищены и изолированы

Заключение

  • Если все работает правильно, закройте кабельные каналы или короба
  • Включите электроснабжение и проверьте работу электрических приборов, подключенных к розеткам

Но, еще раз подчеркну, что лучше всего доверить установку скрытой электропроводки опытным профессионалам. Это гарантирует безопасность и надежность работы электропроводки, а также избежание возможных аварийных ситуаций.

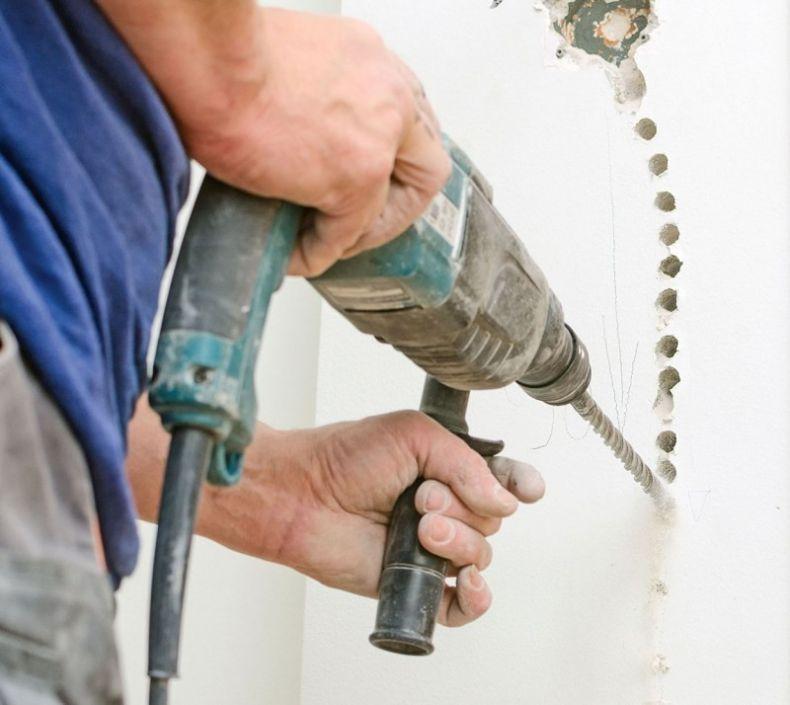

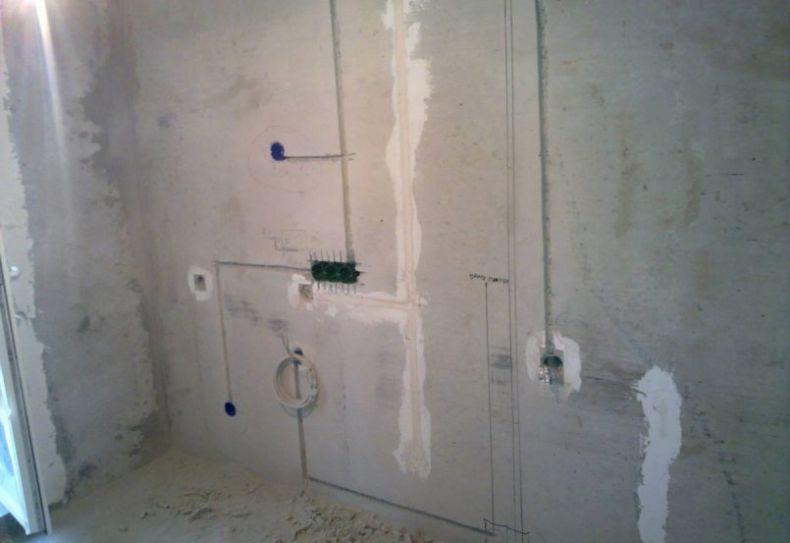

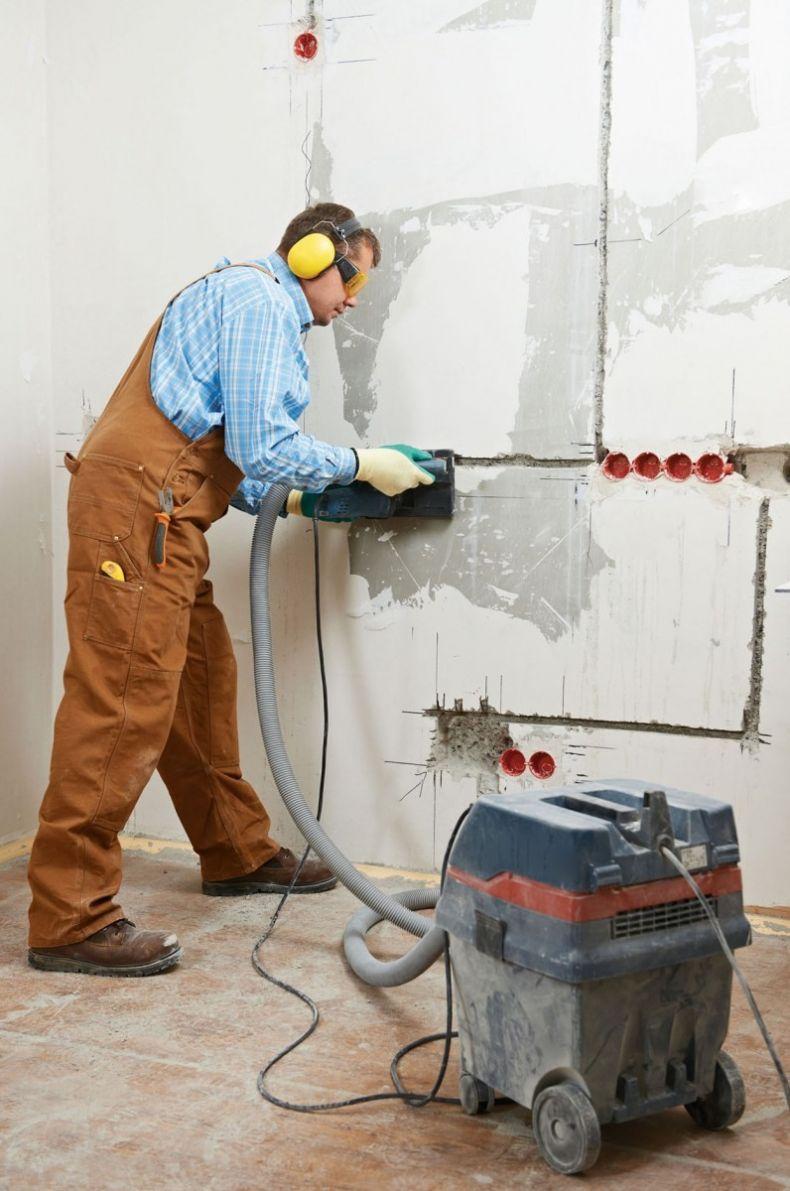

Штробление стены

Штробление стены — это процесс создания узких пазов или канавок в поверхности стены, предназначенных для прокладки электрических кабелей, труб или других коммуникаций. Этот процесс является необходимым при установке скрытой электропроводки и может выполняться различными способами.

Вот несколько подразделов, которые могут помочь вам разобраться в этом процессе:

Подготовка

  • Подготовьте инструменты и материалы, необходимые для штробления стены: перфоратор, бур, долото, уровень, рулетка, молоток, кирка и др.
  • Определите места, где вы хотите проложить электрические кабели или трубы и отметьте их на стене.

Штробление стены

  • Используйте перфоратор, чтобы сделать отверстия в стене на начальных и конечных точках штробы.
  • Используйте бур и долото для начала штробления, двигаясь от одного отверстия к другому.
  • Регулируйте глубину штробы с помощью уровня и рулетки, чтобы гарантировать, что она достаточно глубока для прокладки коммуникаций, но не слишком глубока, чтобы не повредить стену.
  • Очистите отходы, пыль и мусор, оставшиеся после штробления.

Закрытие штробы

  • После того, как кабели или трубы проложены, закройте штробы специальной штукатуркой, гипсовым раствором или шпатлевкой.
  • Перед закрытием штробы убедитесь, что все коммуникации находятся на своих местах и правильно зафиксированы.
  • После высыхания материала закройте поверхность стены краской или обоями.

Заключение

  • Проверьте, что все электрические кабели или трубы защищены от влаги и механических повреждений.
  • Убедитесь, что штробление стены было выполнено с учетом всех безопасностных мер и соответствовало требованиям нормативных документов.

Важно понимать, что штробление стены может повредить елементы стены, такие как армирование, что может негативно повлиять на прочность стены в целом. Поэтому перед началом штробления необходимо убедиться, что стена не является несущей, и обязательно провести тщательный анализ возможных рисков и последствий.

Кроме того, если вы решили штробить стену самостоятельно, необходимо обратить внимание на безопасность при работе с электроинструментами, такими как перфораторы и долота. Во время работы необходимо надевать специальные перчатки и очки для защиты глаз.

Прокладка электропроводки в трубах

Прокладка электропроводки в трубах – это один из наиболее надежных способов установки электрики в доме. Этот метод позволяет защитить проводку от повреждений и обеспечить легкий доступ к ней для ремонта и замены.

  1. Шаг 1: Подготовка материалов и инструментов Для прокладки электропроводки в трубах вам понадобятся трубы, гофрированные или гладкие, электрический провод, штроборез, розетки и выключатели, коробки для электрощита, перфоратор, долото, отвертки, клеммы и другие инструменты.
  2. Шаг 2: Подготовка стен Перед прокладкой труб необходимо подготовить стены. Для этого нужно снять все розетки и выключатели и закрыть отверстия пластиковыми заглушками. При необходимости, сделайте новые отверстия для новых розеток и выключателей.
  3. Шаг 3: Прокладка труб Выберите оптимальное место для прокладки труб, учитывая расположение розеток, выключателей и электрического щита. Начните штробление стен в соответствии со схемой, которую вы разработали. Штробите канавки шириной не менее 2 см и глубиной от 1,5 до 3 см, в зависимости от диаметра труб. После штробления установите трубы в канавки и закрепите их с помощью крепежных элементов. При необходимости, используйте гофрированные трубы для защиты проводки от повреждений. Установите угловые элементы и соединительные детали.
  4. Шаг 4: Установка розеток, выключателей и электрического щита После установки труб приступайте к подключению розеток и выключателей. Для этого прокладывайте электрический провод внутри труб и устанавливайте клеммы и соединительные элементы. Установите коробки для электрощита в соответствии со схемой.
  5. Шаг 5: Проверка работы системы После завершения установки проводки подключите ее к электрическому щиту и проверьте работу системы. Для этого включите свет и проверьте, что все розетки и выключатели работают правильно. Если вы заметили какие-то неполадки, исправьте их до того, как закончите установку.
  6. Шаг 6: Заполнение канавок После проверки работоспособности системы заполните канавки штукатуркой, гипсокартоном или другим материалом. Оставьте поверхность ровной, чтобы на ней можно было нанести отделочный материал.
  7. Шаг 7: Завершение установки После того, как вы закончили штукатурить канавки, установите розетки и выключатели на свои места и закрепите их. Установите крышки на коробки для электрощита и закрепите их. Установите светильники и люстры в соответствии со схемой.

Важно помнить, что проводку и установку электрооборудования лучше доверить профессионалам, особенно если вы не имеете опыта работы с электрикой. Если вы все же решите установить электрику самостоятельно, обязательно соблюдайте все меры безопасности и следуйте инструкциям по установке.

Прокладка кабеля в перегородках, полах и потолках

Прокладка кабеля в перегородках, полах и потолках требует некоторых знаний и навыков, а также соответствующих инструментов. Ниже приведены основные шаги, которые следует выполнить при прокладке кабеля в перегородках, полах и потолках.

Планирование

Перед тем, как приступить к прокладке кабеля, необходимо подготовить план прокладки и выбрать места для установки розеток, выключателей и светильников. От этого зависит количество кабеля, которое необходимо будет проложить, а также его тип и диаметр.

Подготовка инструментов и материалов

Для прокладки кабеля в перегородках, полах и потолках потребуются следующие инструменты и материалы:

  • Электрический кабель нужной длины и диаметра
  • Проводники для протягивания кабеля (можно использовать старый кабель)
  • Отвертки и пассатижи
  • Плоскогубцы и стрипперы
  • Нож или резак для обрезки кабеля
  • Канализационные трубы и фитинги для прокладки кабеля в полу
  • Штукатурка, гипсокартон или другой отделочный материал для закрытия канавок в стенах и потолке

Прокладка кабеля в перегородках

Для прокладки кабеля в перегородках можно использовать гофрированный кабель, который не требует прокладки в каналах или трубах. Кабель можно просто протянуть через отверстия, сделанные в перегородке, и закрепить его на концах.

Если же используется кабель без гофры, необходимо сделать канавки в стене для прокладки кабеля. Это можно сделать с помощью штробореза, а затем установить кабель в канавки и закрыть их штукатуркой или другим отделочным материалом.

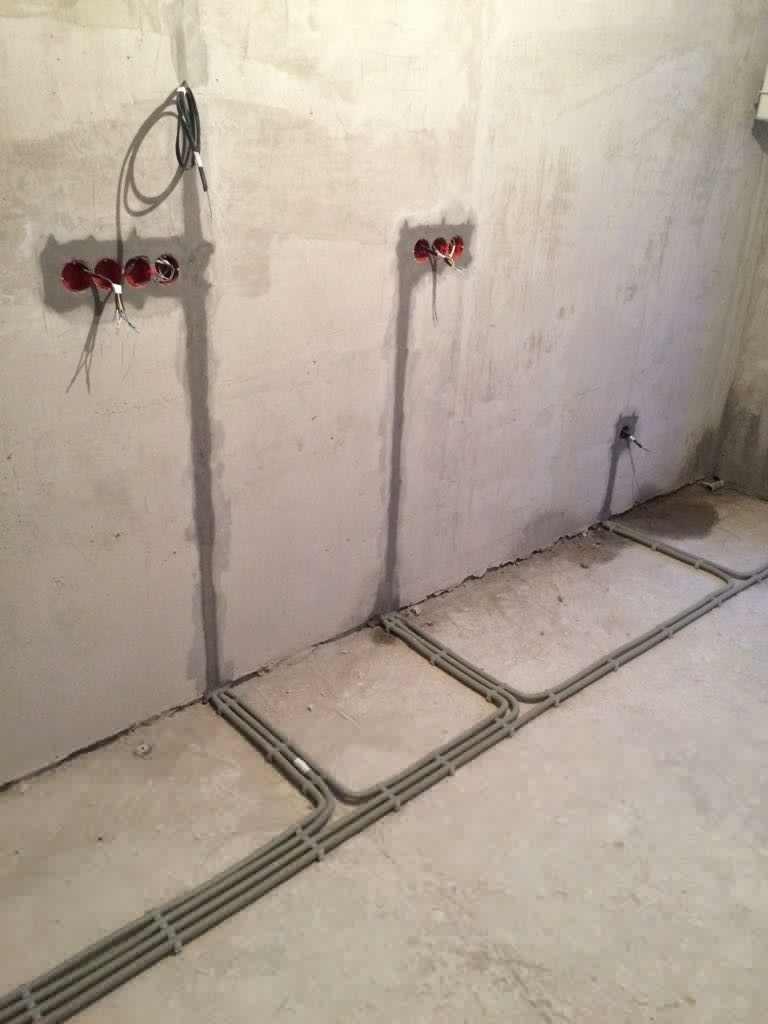

Прокладка кабеля в полах

Для прокладки кабеля в полах можно использовать канализационные трубы, которые устанавливаются в бетонном полу. Сначала необходимо сделать отверстия в бетонном полу, а затем установить трубы и проложить кабель внутри их. После этого необходимо залить трубы цементной стяжкой или самовыравнивающимся составом.

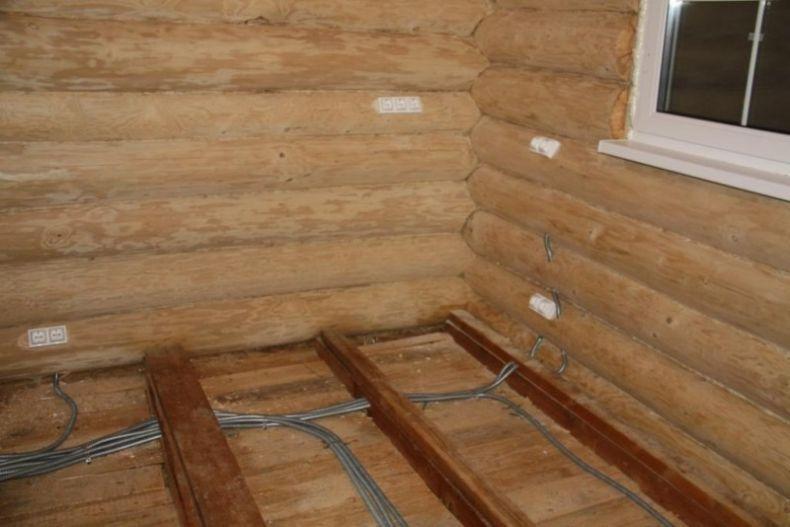

Для прокладки кабеля в деревянном полу можно использовать кабельные каналы или гофру. Каналы или гофры устанавливаются на поверхности пола и крепятся шурупами или клеем. Затем кабель проложиться внутри канала или гофры.

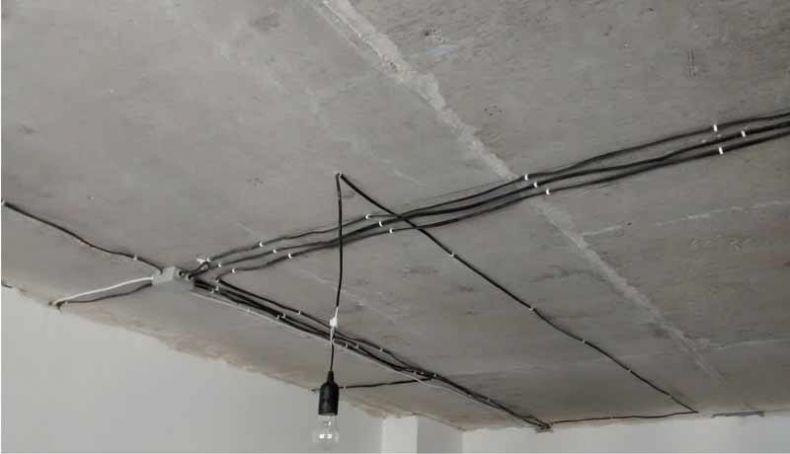

Прокладка кабеля в потолках

Для прокладки кабеля в потолках можно использовать кабельные каналы, которые крепятся к потолку шурупами или специальными креплениями. Кабель проложиться внутри канала.

Также можно использовать метод, называемый «распределительной коробки». Для этого сначала нужно сделать отверстие в потолке, а затем установить коробку и прокладывать кабель внутри нее. Коробка закрывается крышкой или отделочным материалом.

Подключение электропроводки

После прокладки кабеля необходимо подключить его к розеткам, выключателям и светильникам. Для этого необходимо использовать проводники и электрические соединители. Проводники, обнаженные на концах кабеля, нужно подготовить, используя стрипперы и плоскогубцы. Затем проводники крепятся к соединителям и соединяются между собой в соответствии с планом прокладки.

Проверка работоспособности

После подключения электропроводки необходимо проверить ее работоспособность, используя тестер или мультиметр. Если все соединения выполнены правильно, электрические приборы должны работать без сбоев.

Прокладка кабеля в перегородках, полах и потолках может быть достаточно сложной и трудоемкой задачей, поэтому важно следовать правильной технологии и безопасностным правилам при выполнении этой работы. Если у вас нет достаточного опыта или знаний в этой области, лучше обратиться за помощью к специалистам.

Установка монтажной коробки

Установка монтажной коробки может отличаться в зависимости от ее типа и конструкции, но в целом процедура установки следующая:

  1. Определите место установки монтажной коробки на стене или потолке и отметьте его.
  2. С помощью отвертки или дрели с диаметром сверла, соответствующим размеру крепежных элементов, просверлите отверстия в стене или потолке в местах отметки.
  3. Вставьте в отверстия крепежные элементы (обычно это дюбели или саморезы), оставив небольшой выступ для крепления монтажной коробки.
  4. Если монтажная коробка имеет крепежные пластины, установите их на крепежные элементы и закрепите болтами.
  5. Если монтажная коробка имеет крышку, снимите ее перед установкой.
  6. Установите монтажную коробку на крепежные элементы и закрепите ее, затянув болты крепежных пластин или закрутив крепежные винты.
  7. Если монтажная коробка имеет крышку, установите ее на коробку.
  8. Проверьте, что монтажная коробка прочно закреплена и не двигается.

Важно следовать инструкциям, предоставленным производителем монтажной коробки, и использовать правильные инструменты и крепежные элементы для монтажа. Если вы не уверены в своих навыках, лучше обратиться к специалисту для установки монтажной коробки.

Установка подрозетников

Установка подрозетников – это довольно простая задача, которую можно выполнить самостоятельно. Вот пошаговая инструкция, как установить подрозетник своими руками:

  1. Необходимо определить место установки подрозетника на стене или потолке и отметить его маркером или карандашом.
  2. С помощью отвертки или дрели просверлите отверстия в стене или потолке в местах отметки. Диаметр отверстий должен соответствовать диаметру винтов крепления подрозетника.
  3. Вставьте в отверстия винты крепления подрозетника.
  4. Если ваш подрозетник оснащен клеммами для подключения проводов, откройте клеммы и вставьте провода в них, убедившись, что они плотно зажаты.
  5. Установите подрозетник на винты крепления, затянув их, чтобы он был прочно закреплен.
  6. Если ваш подрозетник имеет крышку, установите ее на подрозетник.
  7. Проверьте, что подрозетник прочно закреплен и не двигается.
  8. Подключите провода к устройству, которое вы собираетесь установить, например, выключателю или розетке.

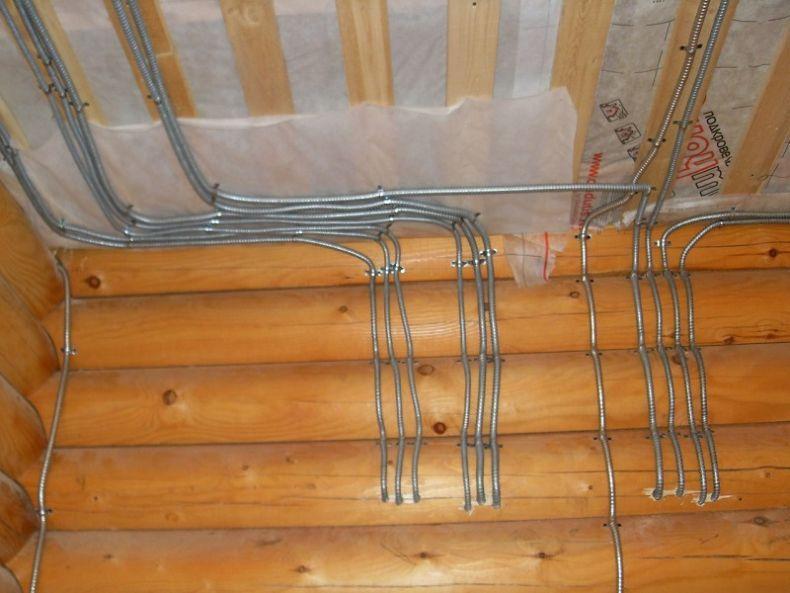

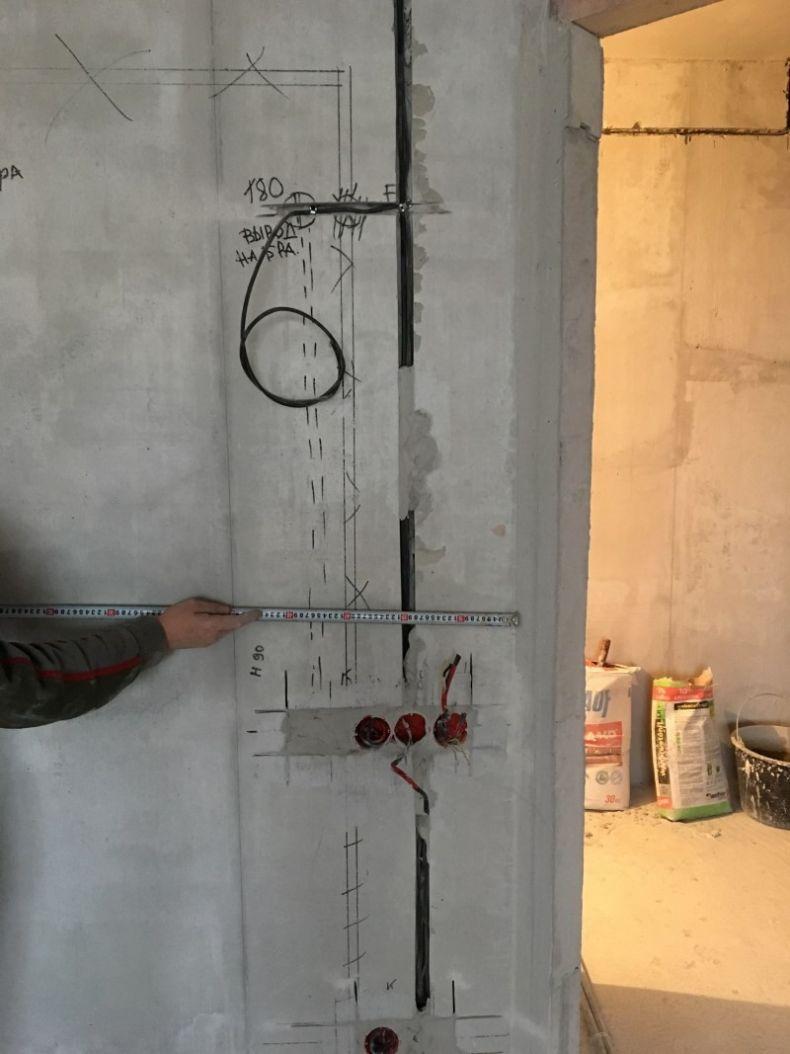

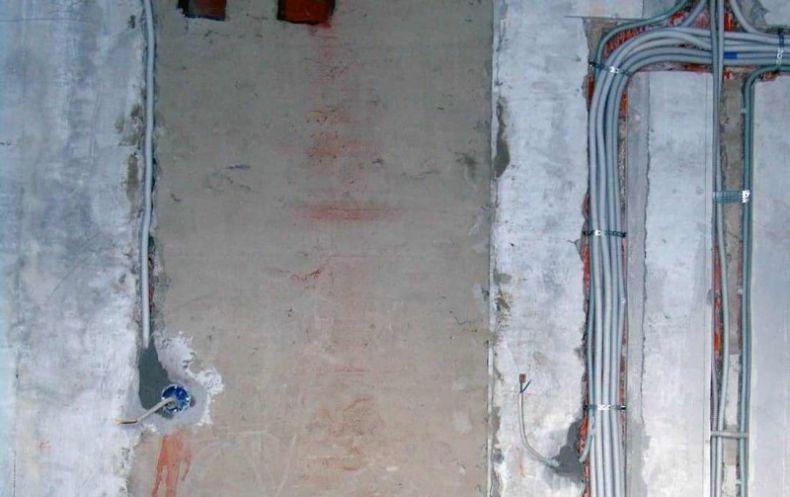

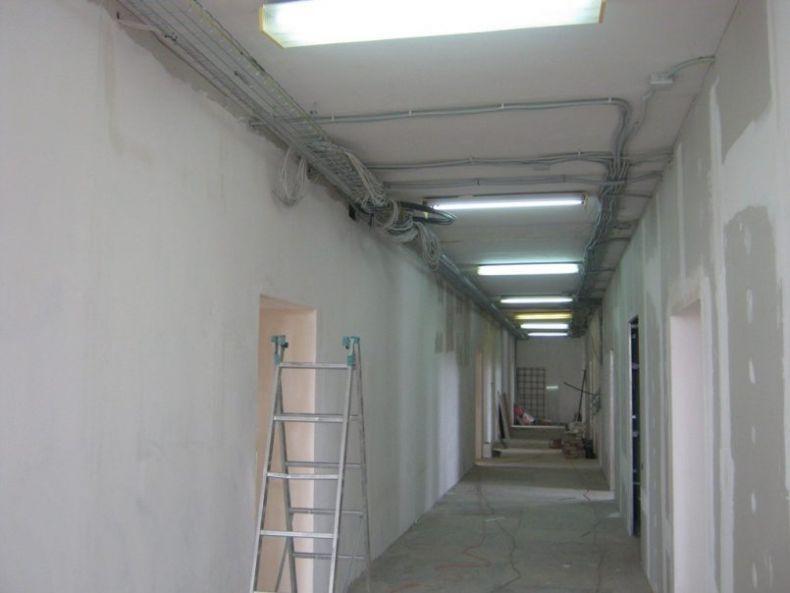

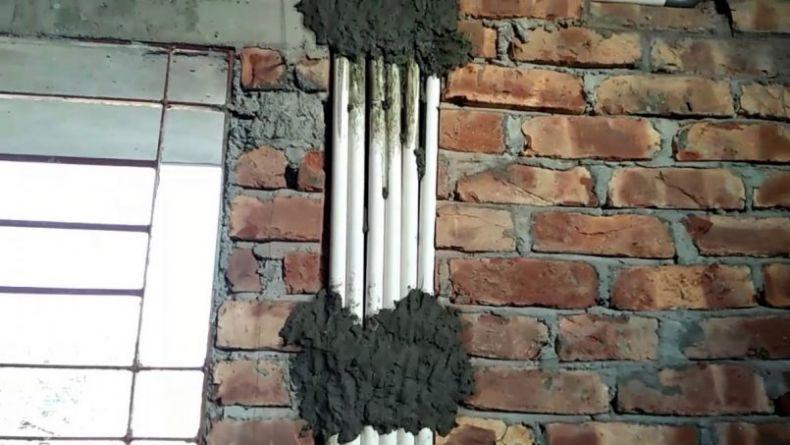

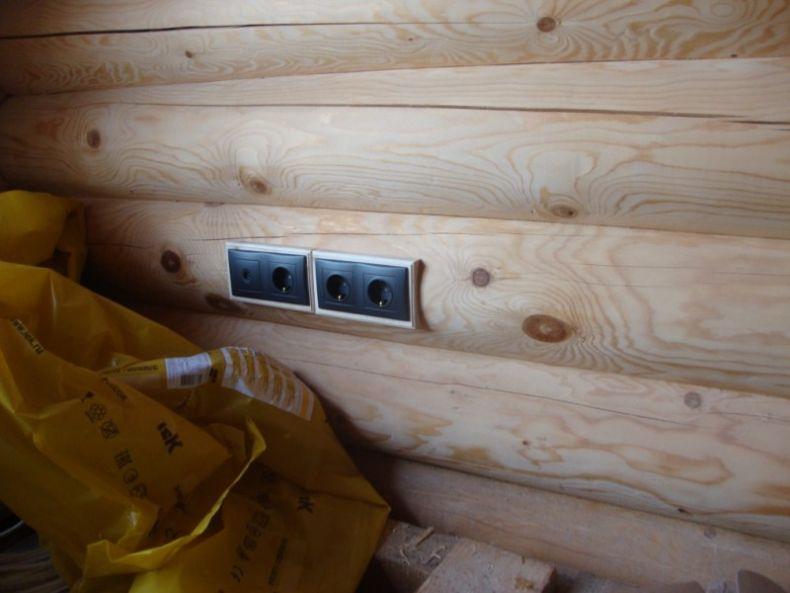

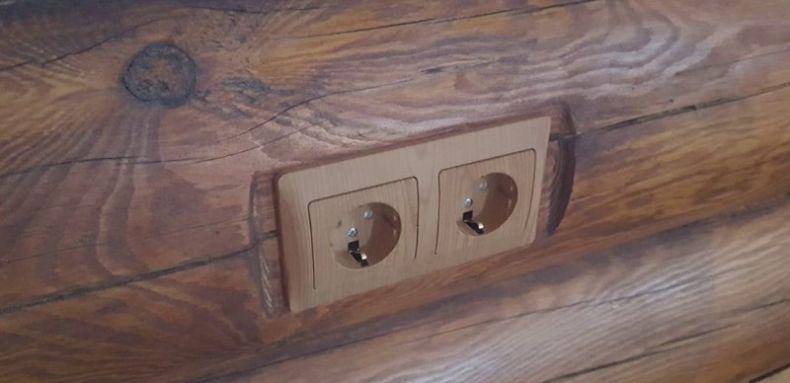

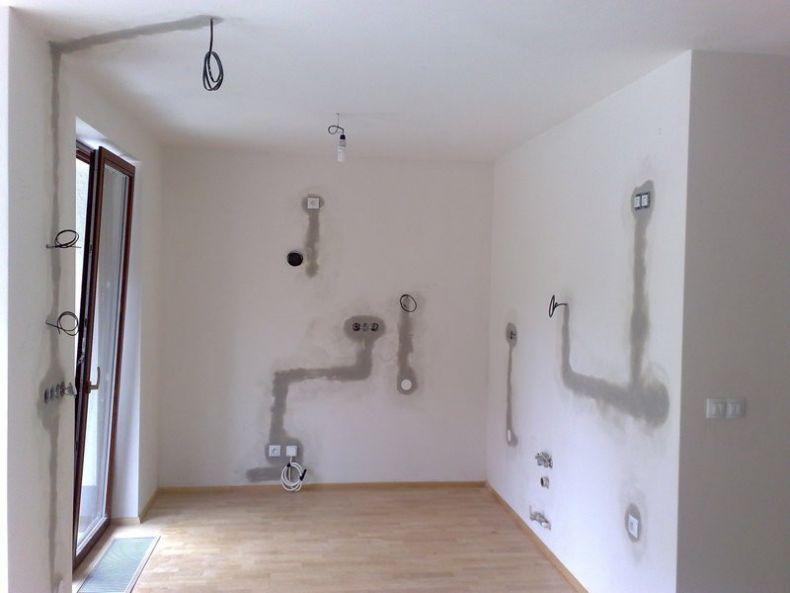

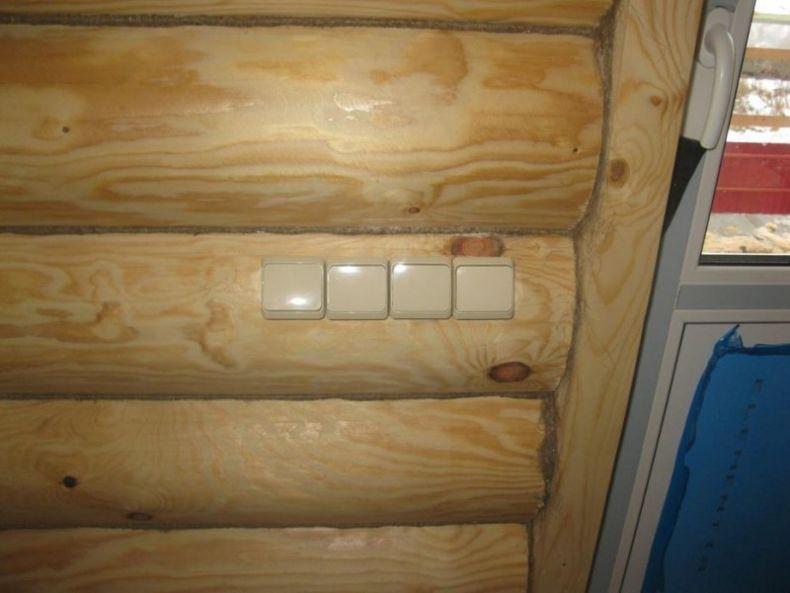

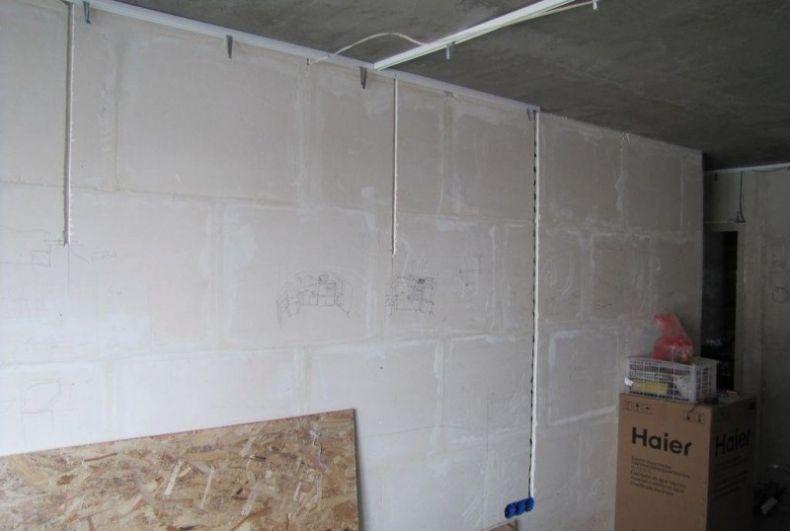

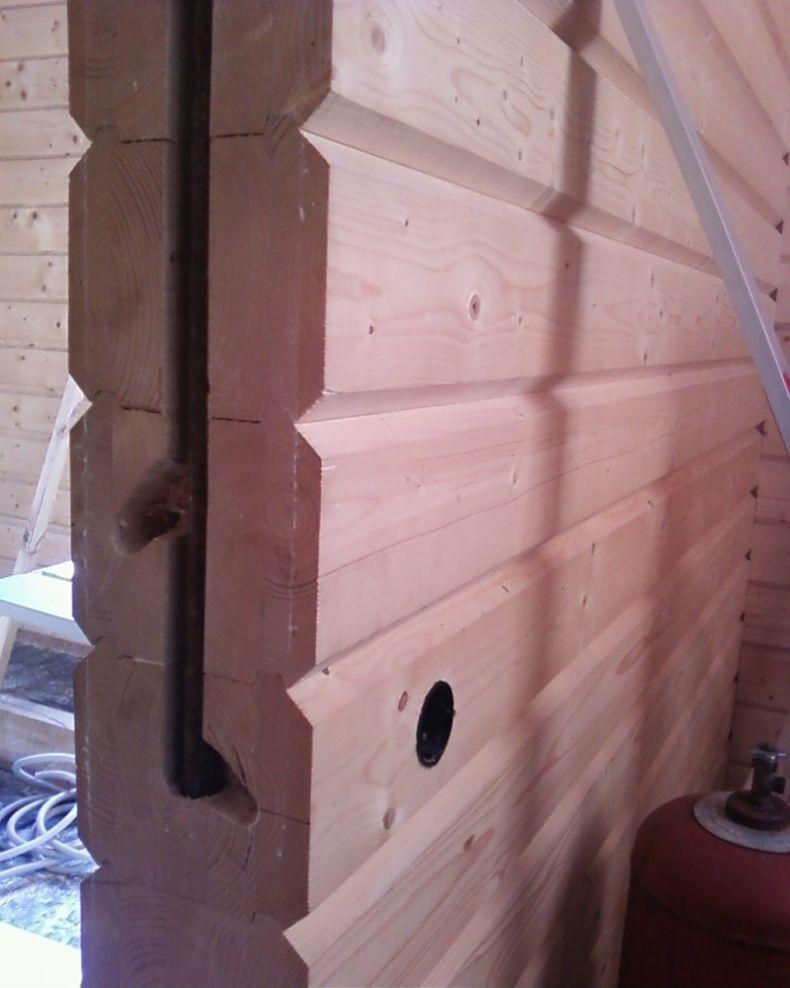

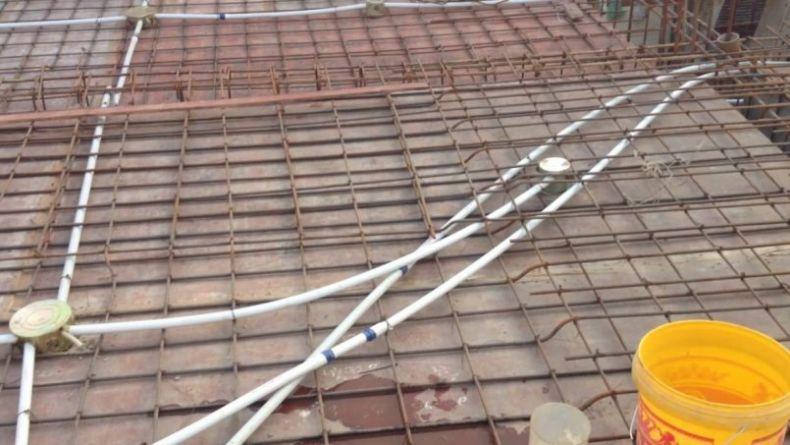

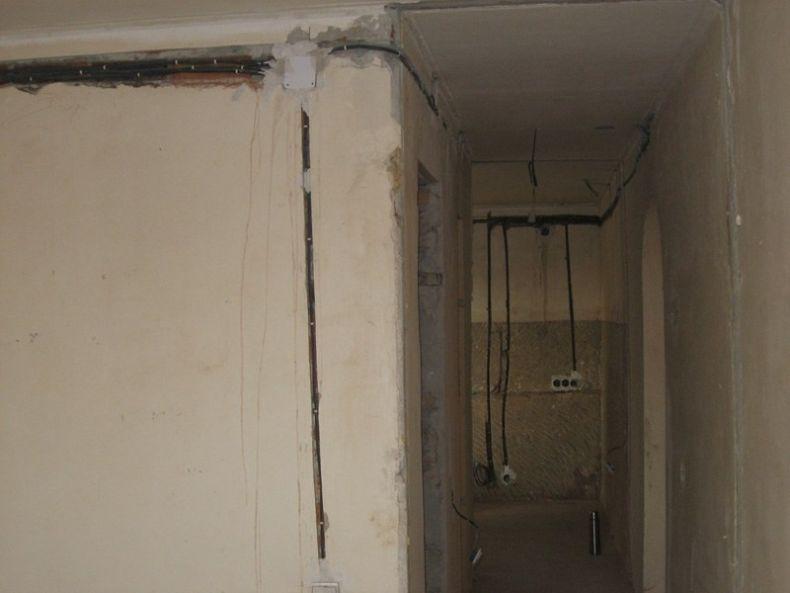

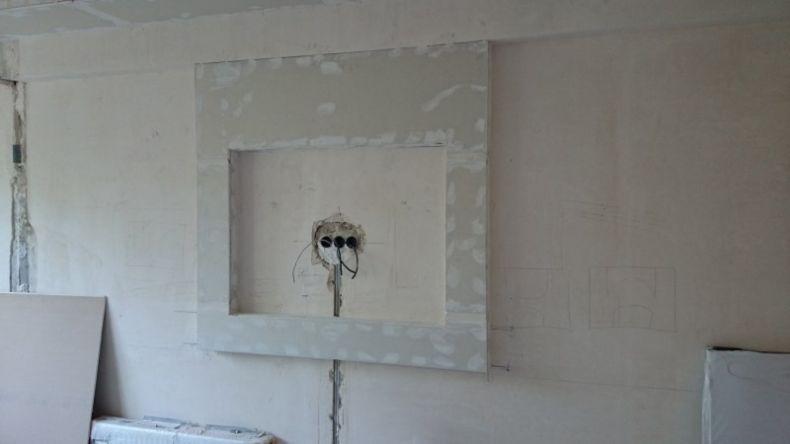

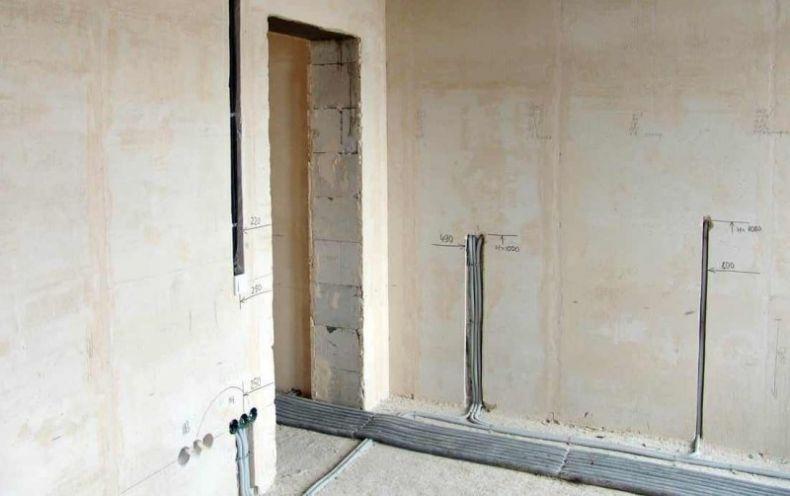

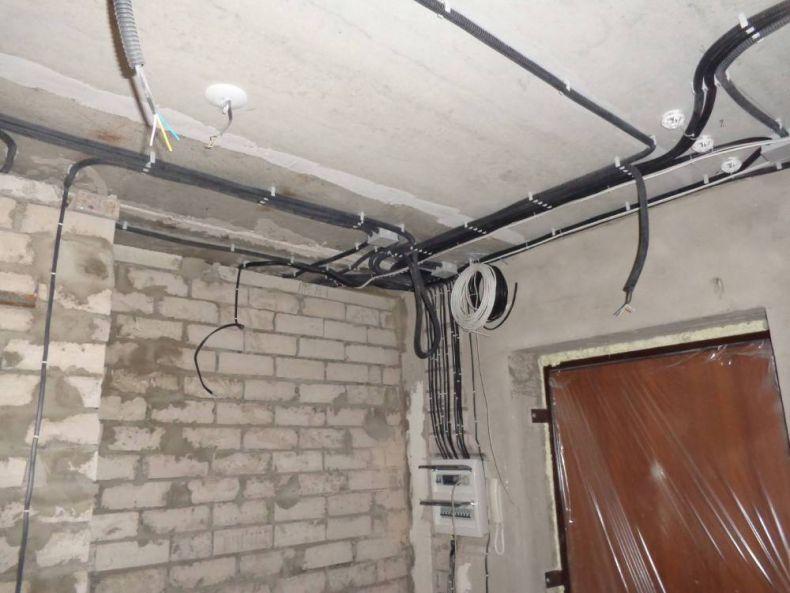

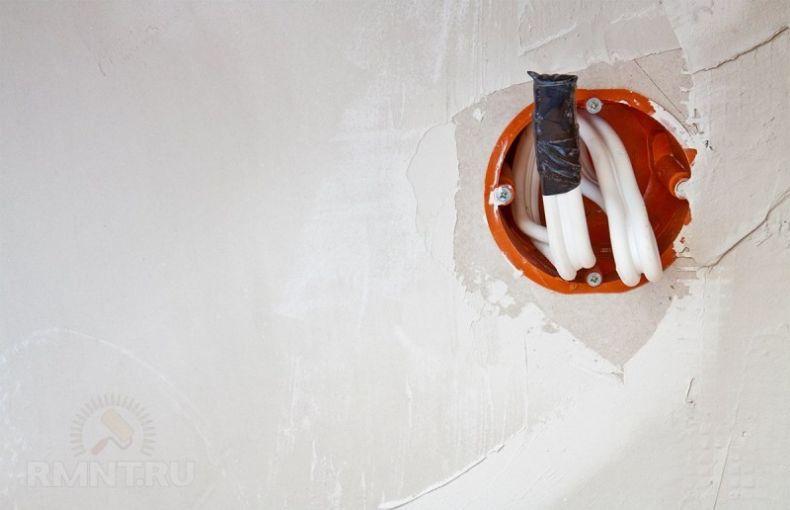

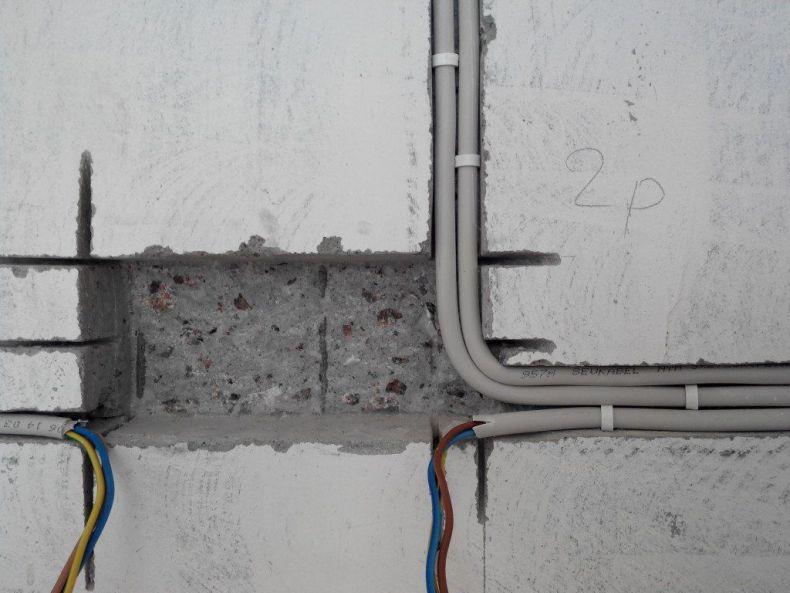

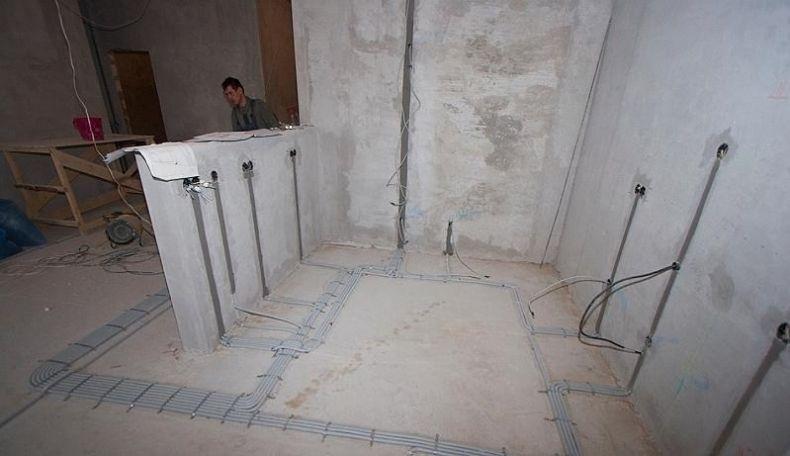

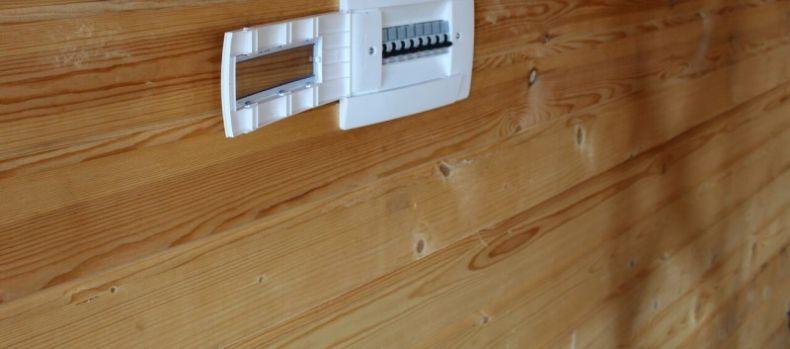

Фото примеров монтажа скрытой проводки
