Как использовать мультиметр: методика проведения измерений для чайников. Прозвонка, проверка силы тока и сопротивления

При проведении тяжёлых электромонтажных работ всегда требуется тщательное измерение нескольких показателей. Необходимо проверять характеристики электрической цепи, работоспособность электропроводов.

Под каждый конкретный случай существует множество приборов, для приобретения которых придётся потратить весомую денежную сумму и время.

Как же решить проблему недостатка инструментов намного проще? Для этого был изобретён специальный практически универсальный электроприбор – мультиметр. В данной статье будет подробно написано о том, что это устройство из себя представляет и какие вычисления с ним можно проводить.

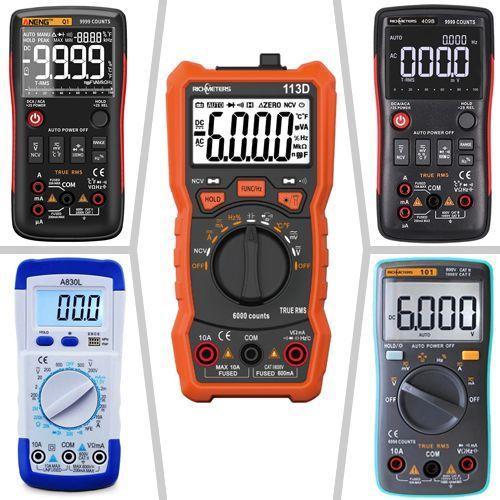

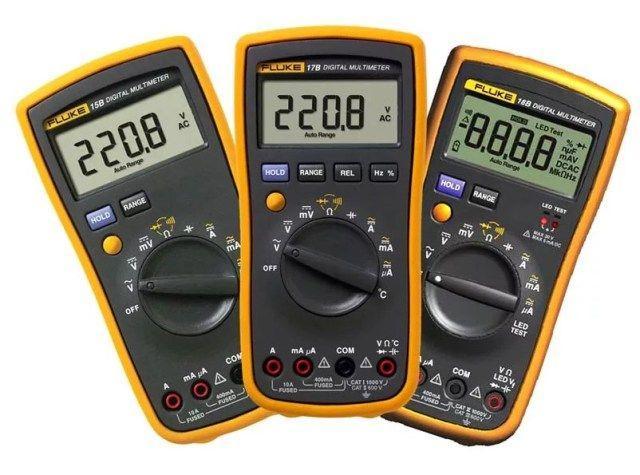

Что такое мультиметр

Мультиметр – это сравнительно недавно появившееся изобретение, позволяющее измерять ряд величин: напряжение, силу тока, сопротивление и прочее. Является универсальных средством измерения в электромонтажных или пусконаладочных работах.

Позволяет применять различные модификации, в зависимости от которых мультиметр используют в домашних или профессиональных работах.

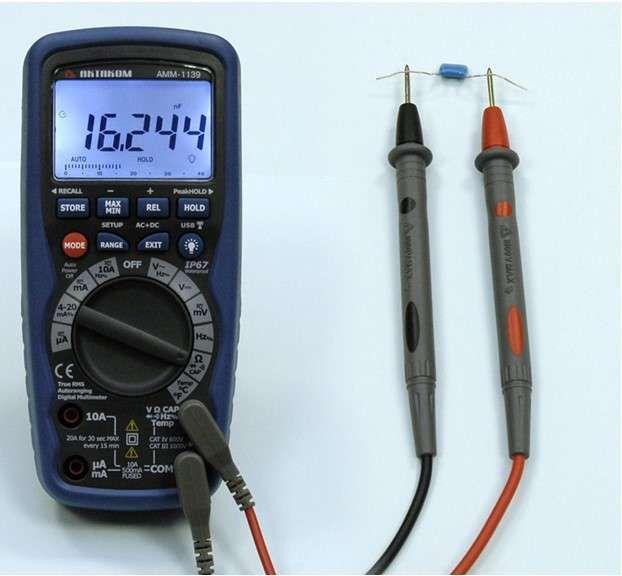

Как правило, инструмент в первую очередь используется для измерения величин, связанных с электричеством. Постепенно распространение получают и более продвинутые модели, позволяющие измерять температуру, частоту, ёмкость, длину и некоторые другие параметры.

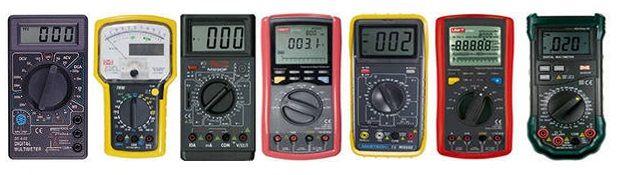

Существует два вида прибора:

  • Аналоговый мультиметр. Имеет примитивную стрелочную шкалу, фиксирующую результаты;

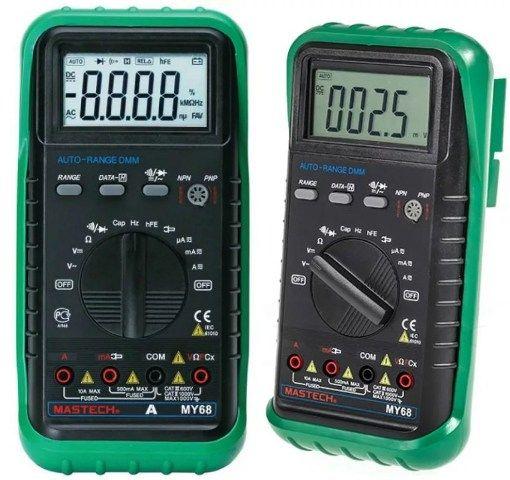

  • Цифровой мультиметр. В своей конструкции имеет электронный дисплей, более точно показывающий результаты. Именно о нём пойдёт речь, так как он используется гораздо чаще, а работать с данным мультиметром удобнее.

Ради полного понимания работы мультиметра прежде всего стоит изучить его внешний вид

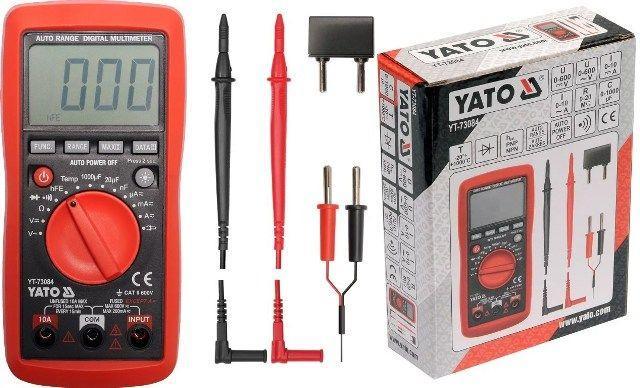

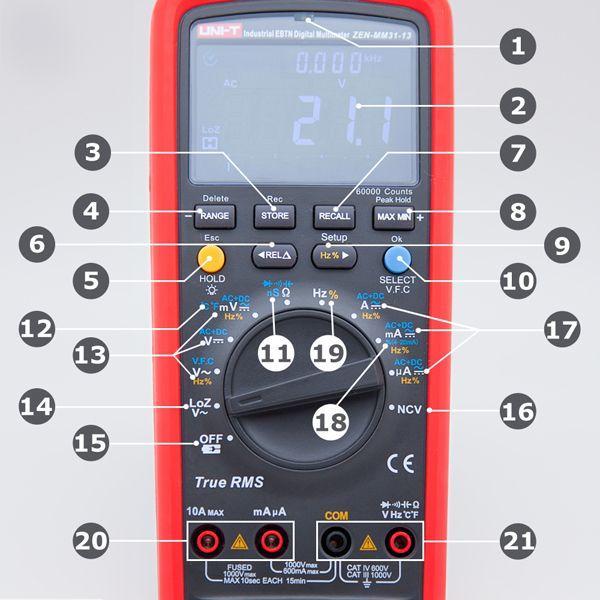

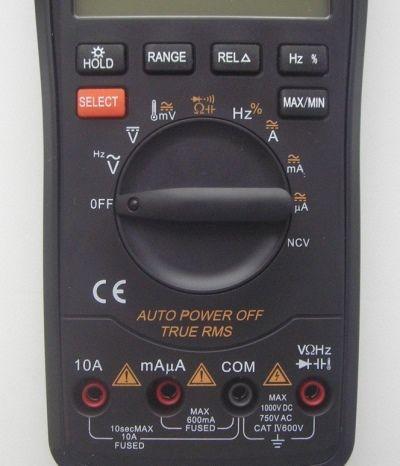

Внешнее устройство мультиметра

Мультиметр является небольшим блоком с дисплеем в верхней части инструмента. Также на поверхности имеются сменщик режимов, гнёзд для щупов (от трёх штук), разъёма с целью диагностики резисторов.

В комплекте к прибору могут находиться пара электрощупов с проводкой чёрного и красного оттенка. Первый подключается к разъёму Common (COM), является отрицательным. Второй выполняет роль положительного, присоединяется в разъём VΩmA (измерение напряжения, сопротивления и слабого тока) или 10А.

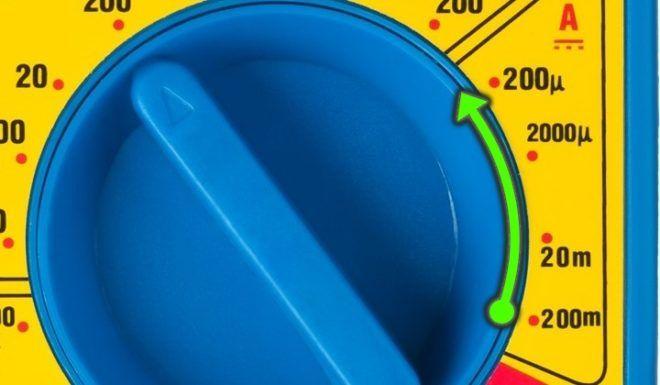

Переключатель имеет круглую форму, движется по окружности. Секторы вокруг него обозначают переключаемые режимы:

  • Dirrect Current Voltage;
  • Alternating Current Voltage;
  • Digital Controlled Amplifier – сила I в пределах 200 мА;
  • 10A – сила I в пределах 0,2-10 А;
  • hFE – проверка транзисторов;
  • Ω – измерение сопротивления электрической цепи.

Подготовка и правила работы с мультиметром

Для наиболее правильного пользования мультиметров следует руководствоваться следующими правилами:

  1. Для экономии заряда батареи стоит всегда держать диск в области OFF;
  2. Корректно подключите щупы. При несоблюдении стыковочных правил предохранитель имеет вероятность сгореть;
  3. В большинстве случаев положительный щуп подключается к универсальному разъёму. Исключение – измерение силы тока более 0,2 А или проверка транзисторов;
  4. Внимательно следите за полярностью.

Выше приведены ключевые принципы для бытовых работ. Профессионалы же управляются с мультиметром с учётом многих других тонкостей, но для монтажа внутри дома это не понадобится.

Пройдясь по всем ключевым моментам, можно приступить к изучению ситуаций, в которых мультиметр будет незаменим. Перечень его применения огромен, однако в статье будут затронуты самые распространённые.

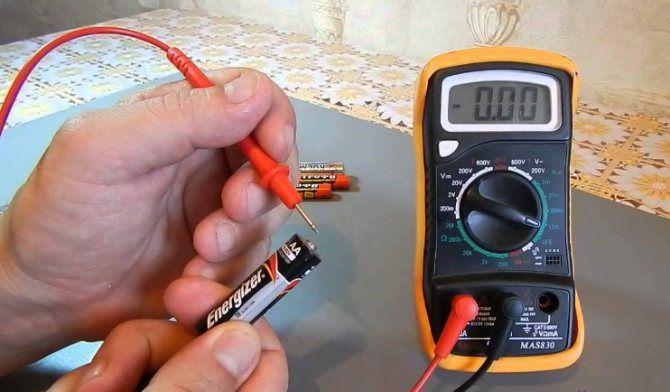

Измерение напряжения с помощью мультиметра

Прежде чем приступать к замерам, нужно разобраться с видом напряжения. Оно бывает постоянным и переменным. В зависимости от этого меняется порядок выполнения работы и требования

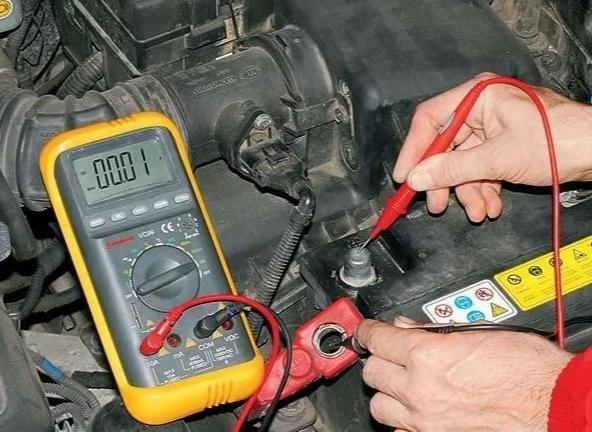

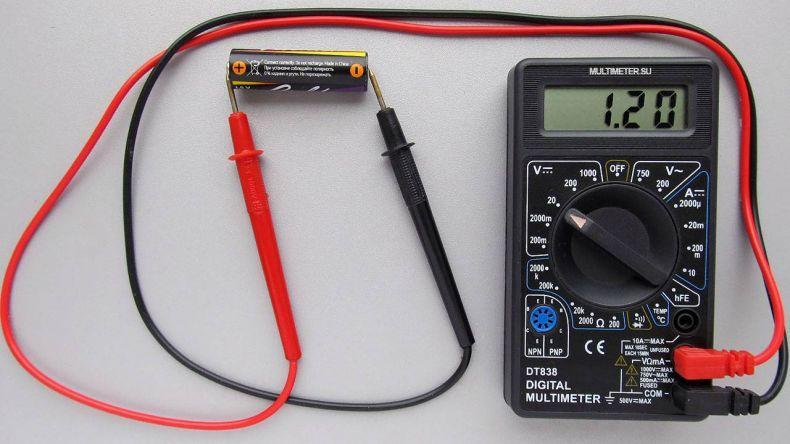

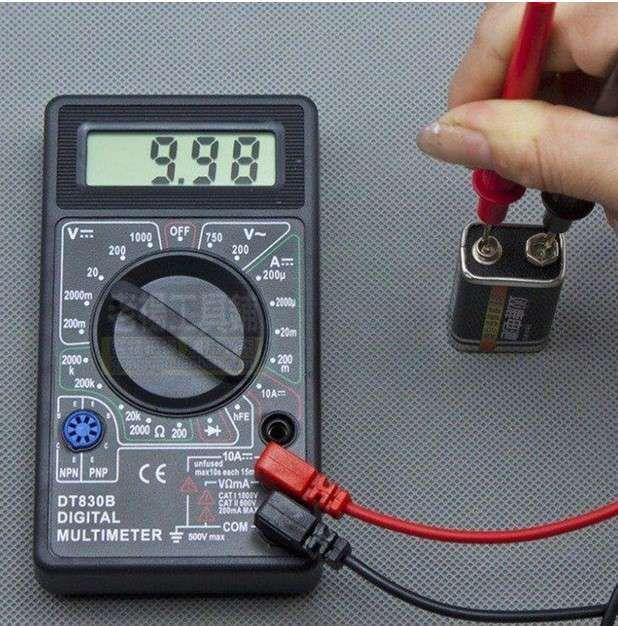

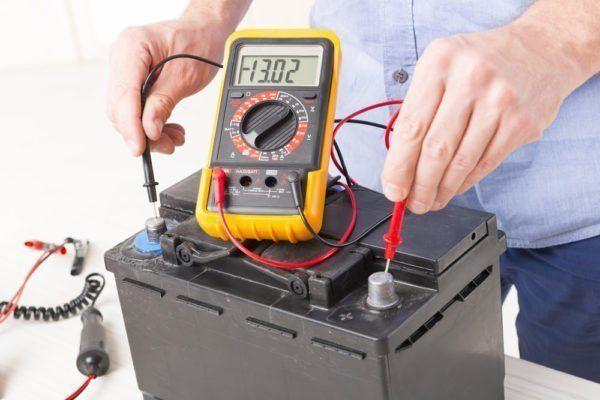

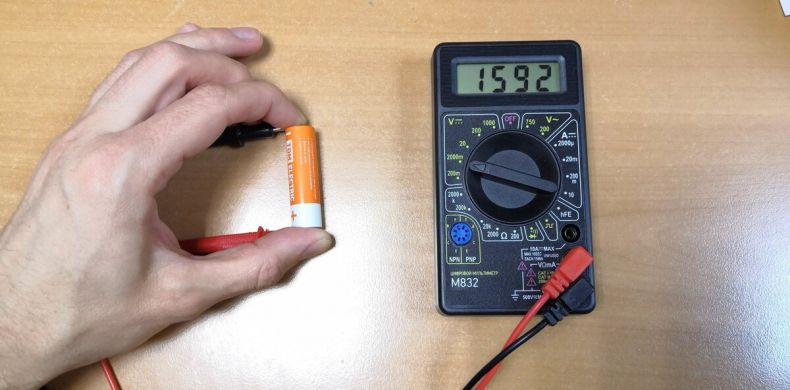

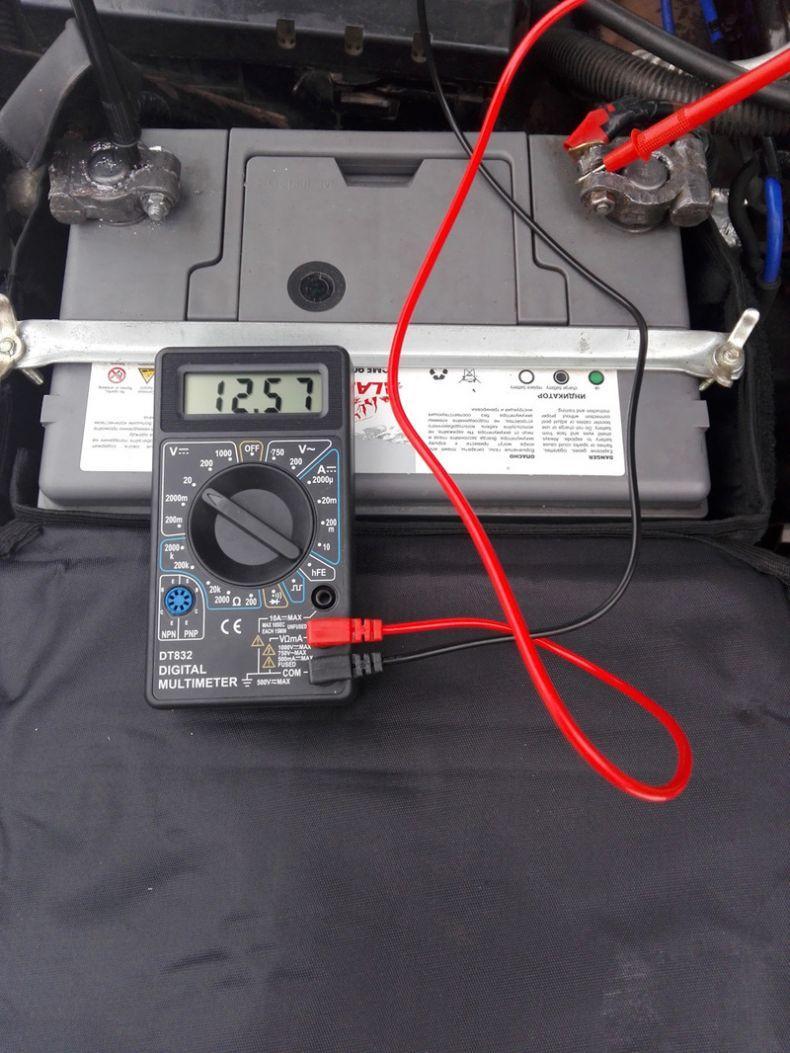

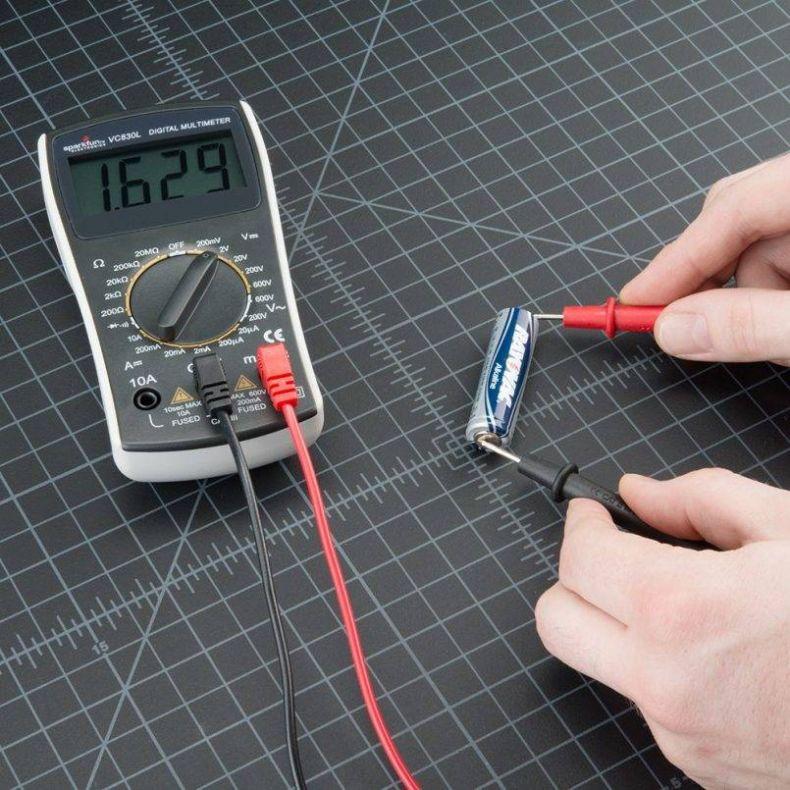

Постоянное напряжение

Алгоритм достаточно прост:

  1. Установить переключатель в DСV;
  2. Красный щуп подключить в разъём VΩmA. Чёрный – в Common;
  3. Подключиться к источнику параллельно;
  4. Измерить показатели. При неудовлетворительных показателях прокрутить переключатель режимов на меньшее значение.

Стоит отметить, что измерения всегда стоит проводить с наибольшей отметки шкалы.

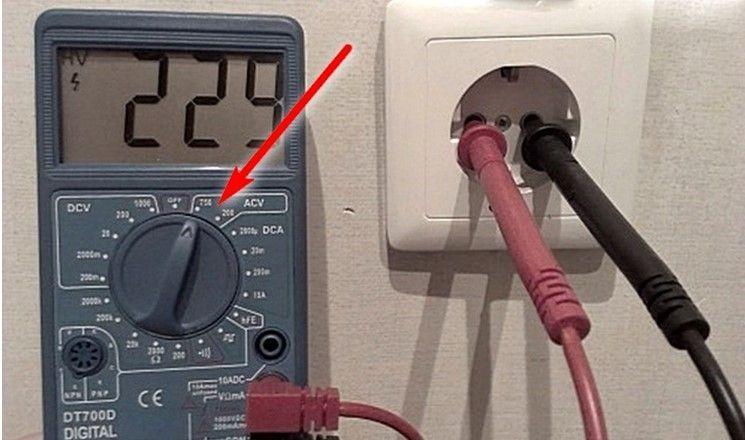

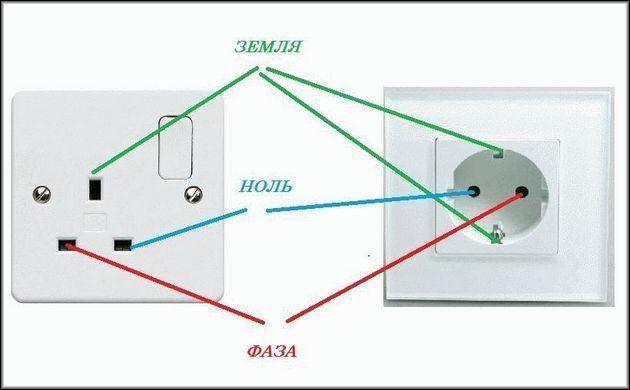

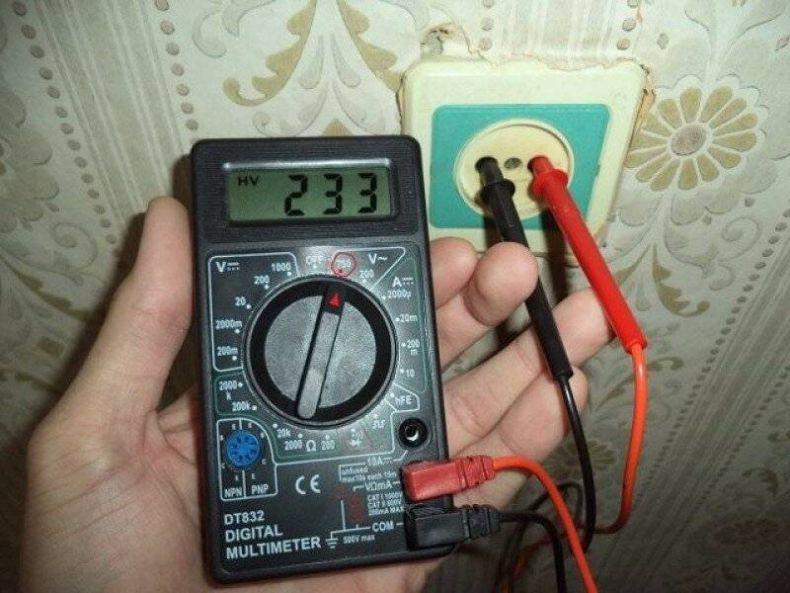

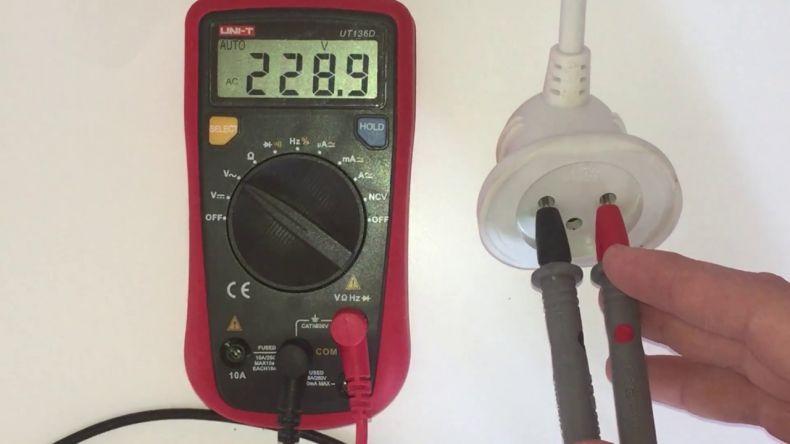

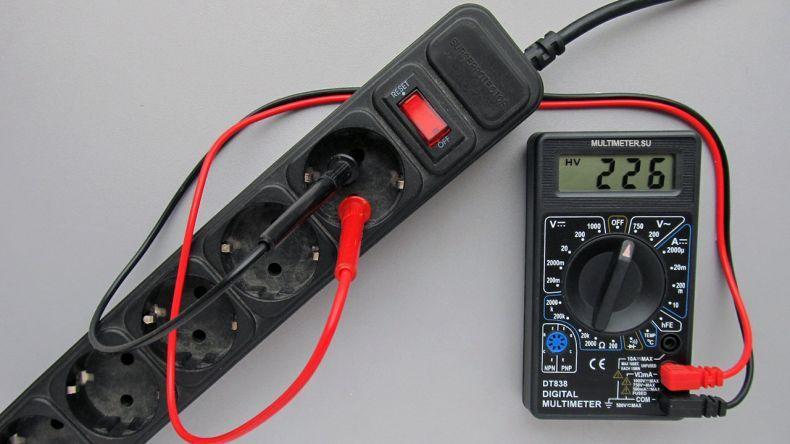

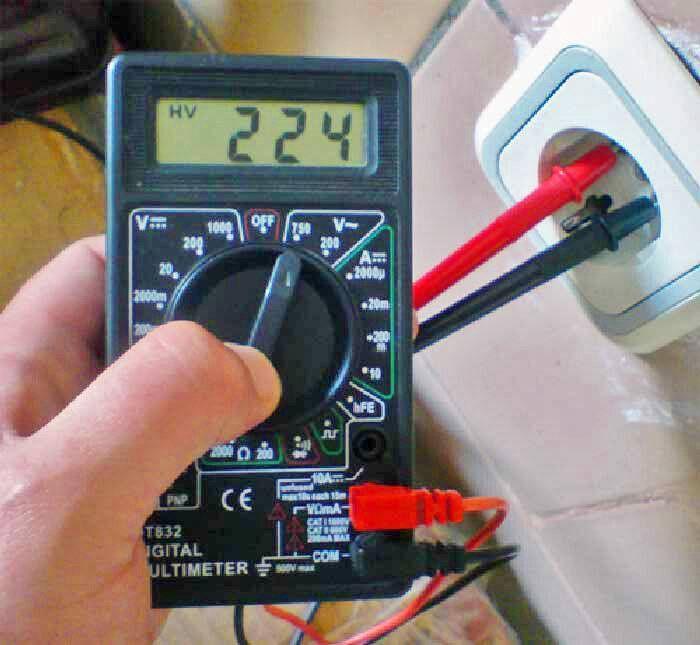

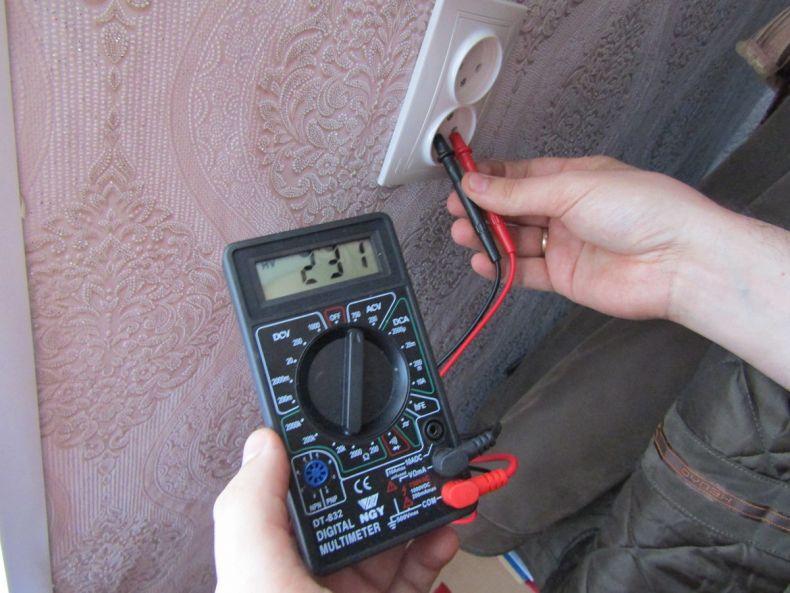

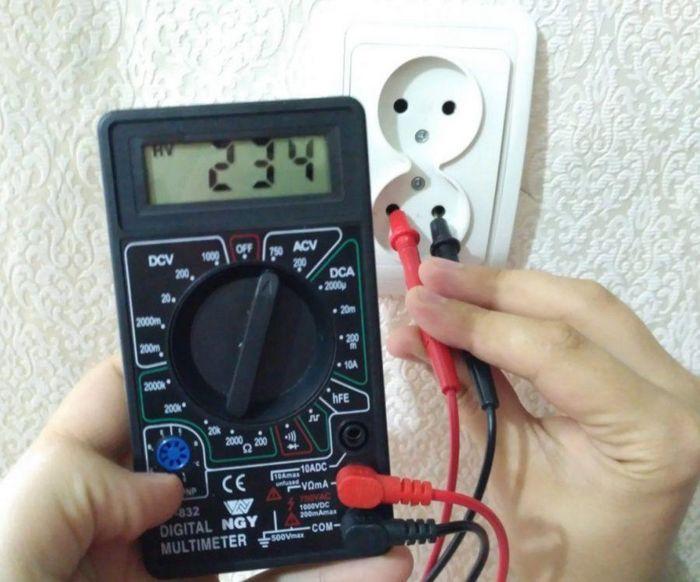

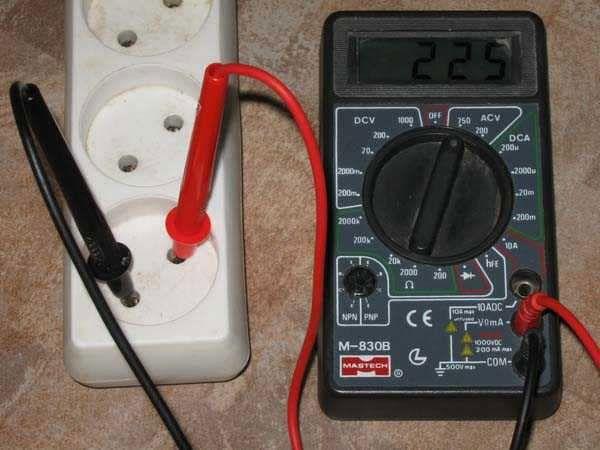

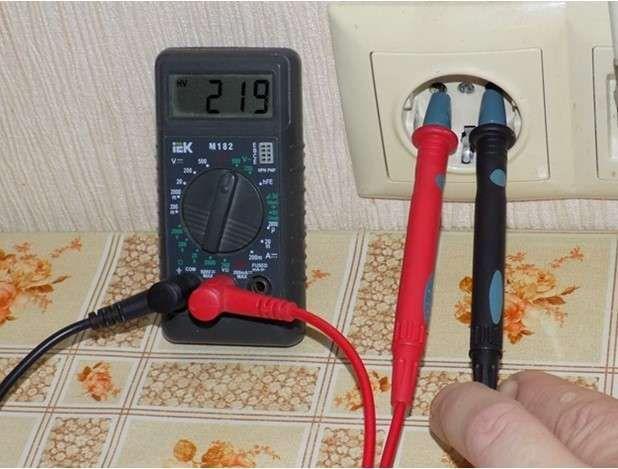

Переменное напряжение

Следует действовать следующим образом:

  1. Установить переключатель в AСV. Наибольший предел измерений уменьшит шанс на перегрузку прибора;
  2. Алый щуп подключить в разъём VΩmA. Чёрный – в Common;
  3. Подключиться к источнику питания параллельно;
  4. Зафиксировать результат.

Следуя данному алгоритму, вы без труда определите напряжение в бытовой обстановке.

Конечно, в первую очередь необходимо соблюдать правила безопасности. В противном случае несоблюдение приведёт к травмам и повреждению оборудования.

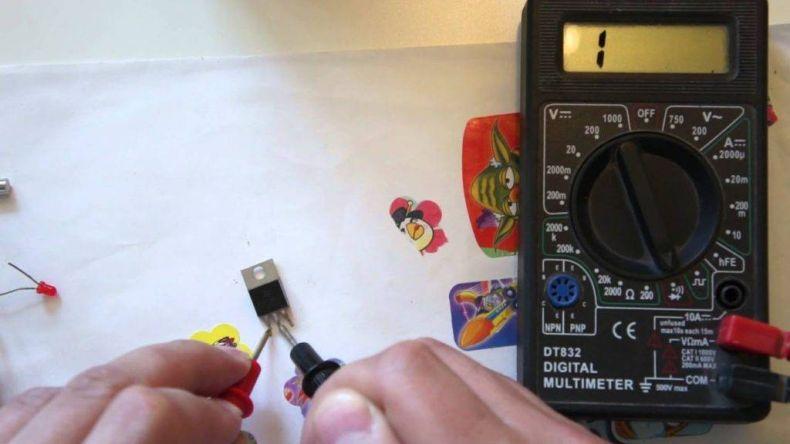

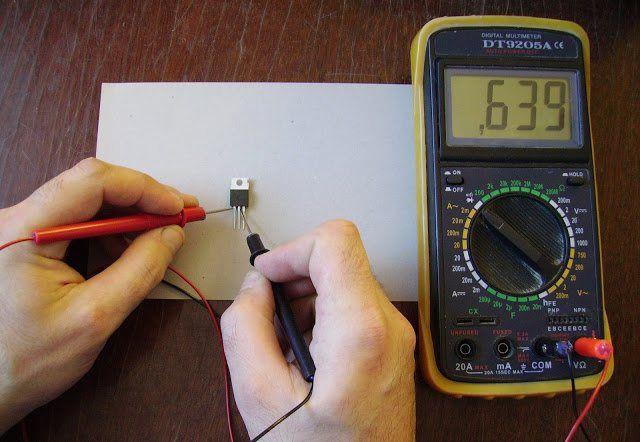

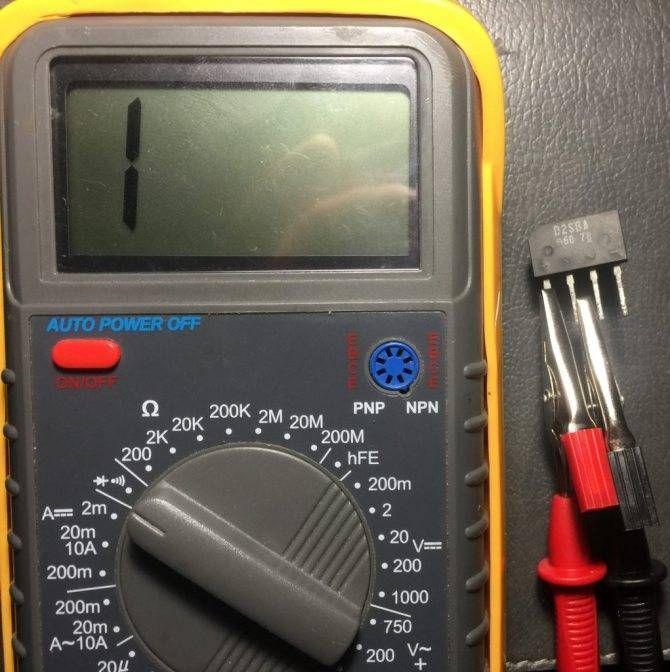

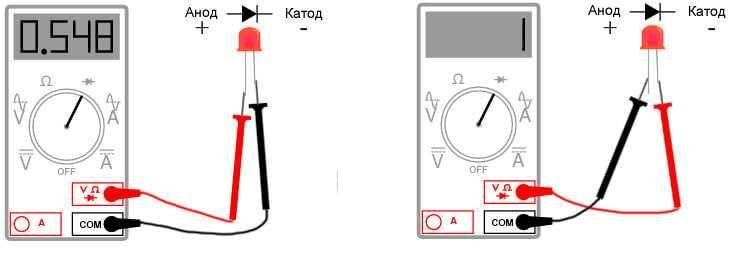

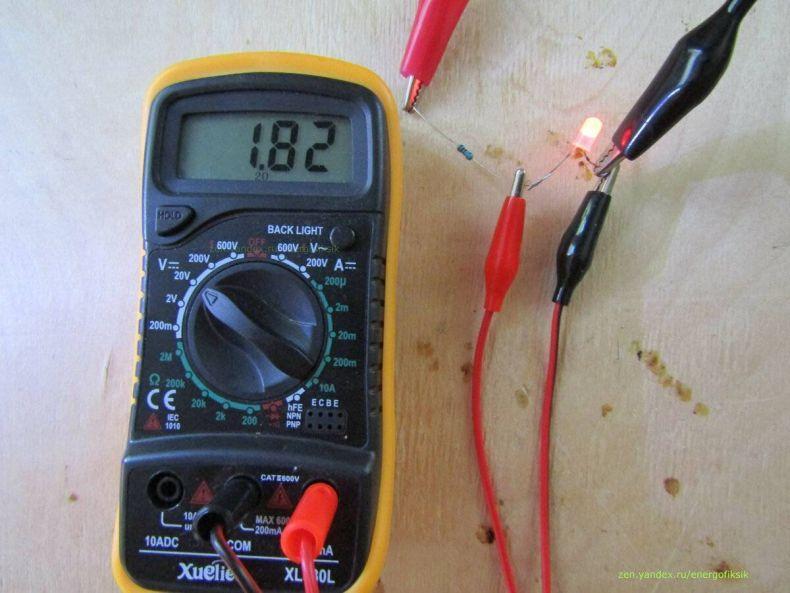

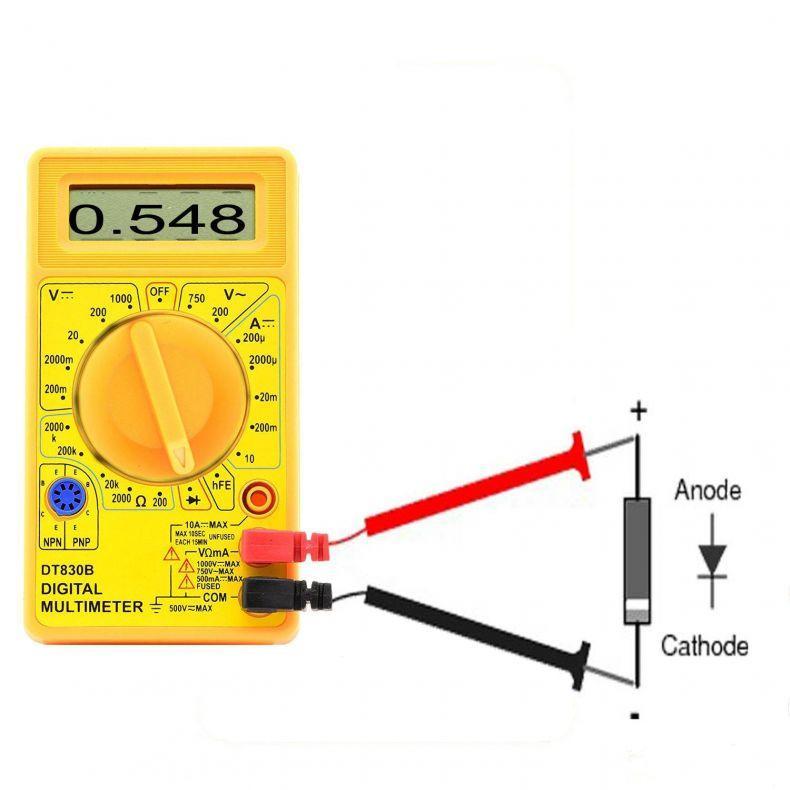

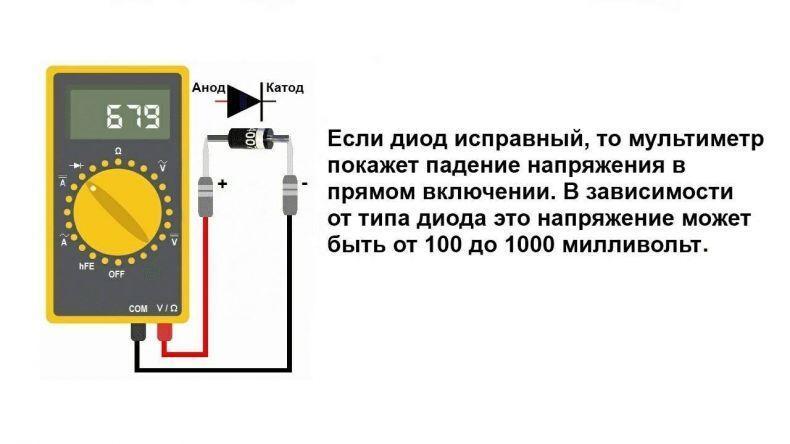

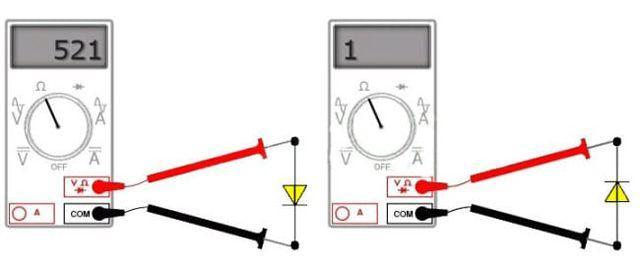

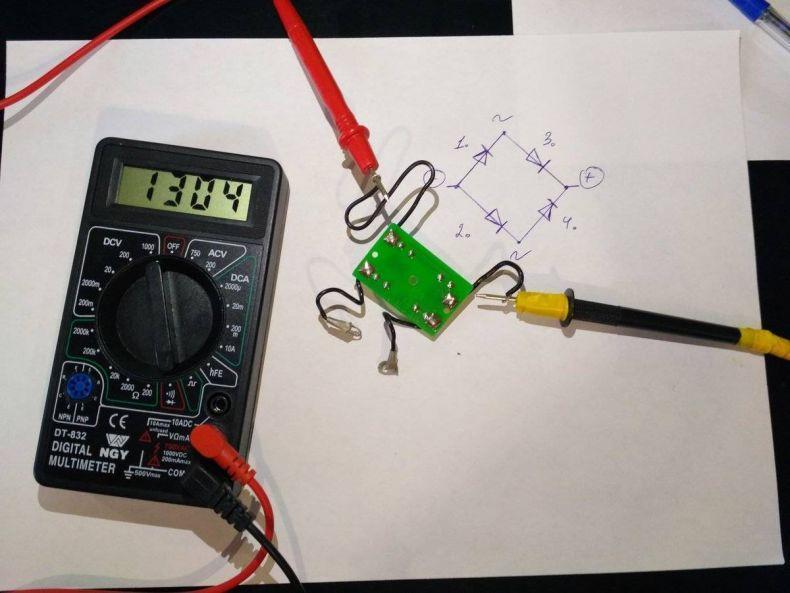

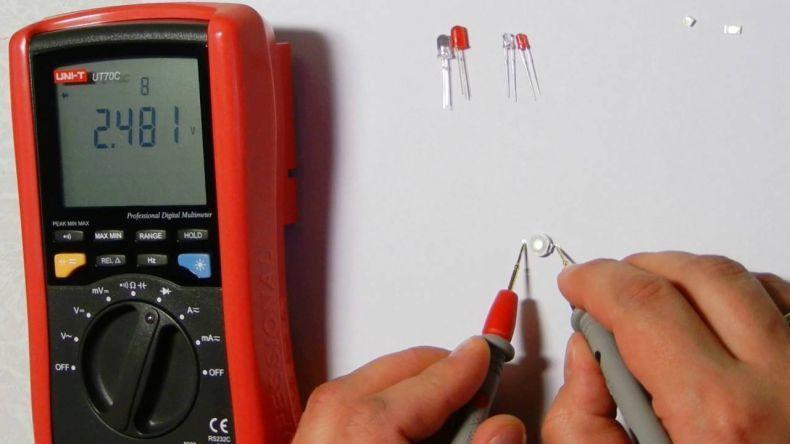

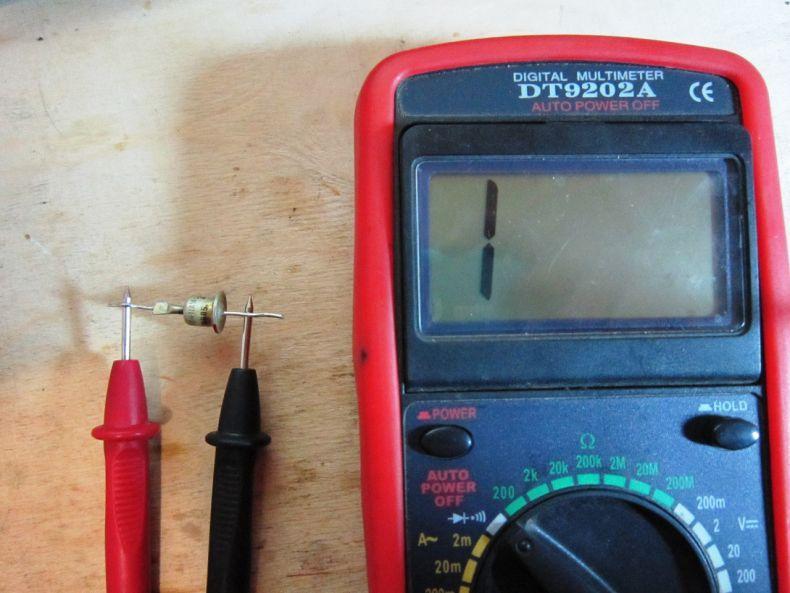

Как проверить работоспособность диодов

Помимо измерительных функций, мультиметр также может определить работоспособность диодов в разных режимах. Далее рассмотрен метод проверки омметром:

  1. Подготовить оборудование к предстоящим работам;
  2. Установить предел до 2000 Ом;
  3. Подключить щупы к концам диода: красный – анод, чёрный – катод;
  4. Оценить результаты, отображённые на дисплее мультиметра;
  5. Изменить полярность;
  6. Оценить результат – на экране должна быть единица (максимальный уровень).

Проверяем сопротивление цепи с помощью мультиметра

Данная функция является одной из самых важных в приборе. Изменить сопротивление можно во всех электрических приборах, в том числе бытовых. Это необходимо для подтверждения работоспособности электроники.

Действовать нужно поэтапно:

  1. Подключить красный провод в порт VΩmA, чёрный — в Common;
  2. Переключить измеритель в режим для фиксации сопротивления с минимальным показателем шкалы;
  3. Установить щупы;
  4. Узнать значение.

Следуя инструкции, можно за считанные минуты узнать сопротивление интересующего прибора.

Как измерить силу тока с помощью мультиметра

Ещё одним важным моментом является возможность измерить силу тока в объекте. Как и в остальных случаях, делается это в пару действий.

Различают два вида тока: Постоянный и переменный. С первой ситуацией справится любой мультиметр.

Измерение постоянного тока

Понадобятся следующие действия:

  1. Повернуть переключатель в DСA;
  2. Светлый щуп – 10 А, тёмный – COM;
  3. Узнать результаты.

Измерение переменного тока

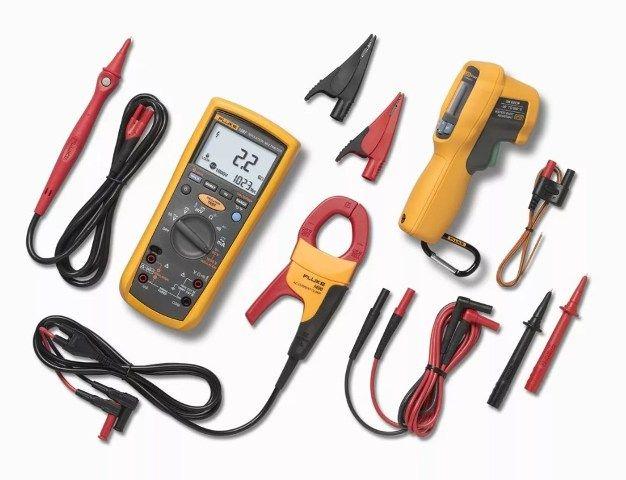

В данном случае понадобится модель со встроенными токоизмерительными клещами. Данный вид мультиметра распространён в строительных магазинах.

Последовательность следующая:

  1. Те же действия, что и в случае постоянного тока;
  2. Измерения проводятся клещами;
  3. Установить необходимо максимальный лимит значений.

Заключение

Мультиметр — по-настоящему полезная вещь в хозяйстве, которая без труда поможет определиться все недостающие для монтажных работ величины, в частности в сфере электрооборудования.
