Как правильно пользоваться мультиметром: понятное описание для каждого, как проводить измерения переменного тока на цифровом мультиметре

Ни одна задача в электронике не обходится без такого важного измерительного прибора как мультиметр.

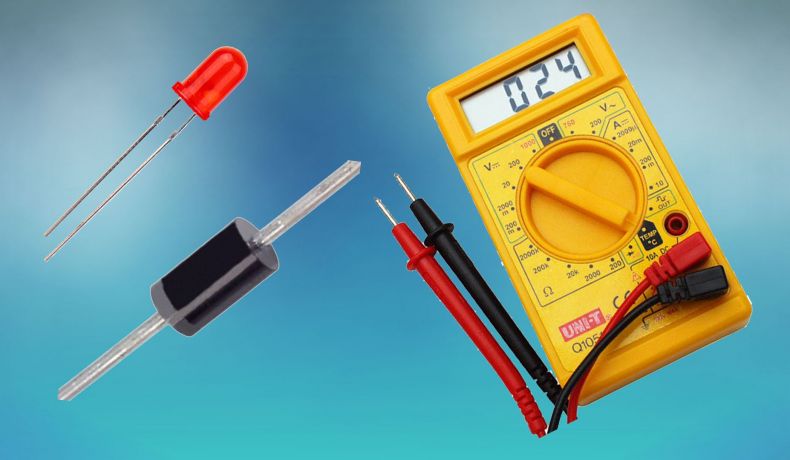

Мультиметр – электроизмерительный прибор, который выполняет функции вольтметра (измерение напряжения), амперметра (измерение тока), омметра (измерение сопротивления).

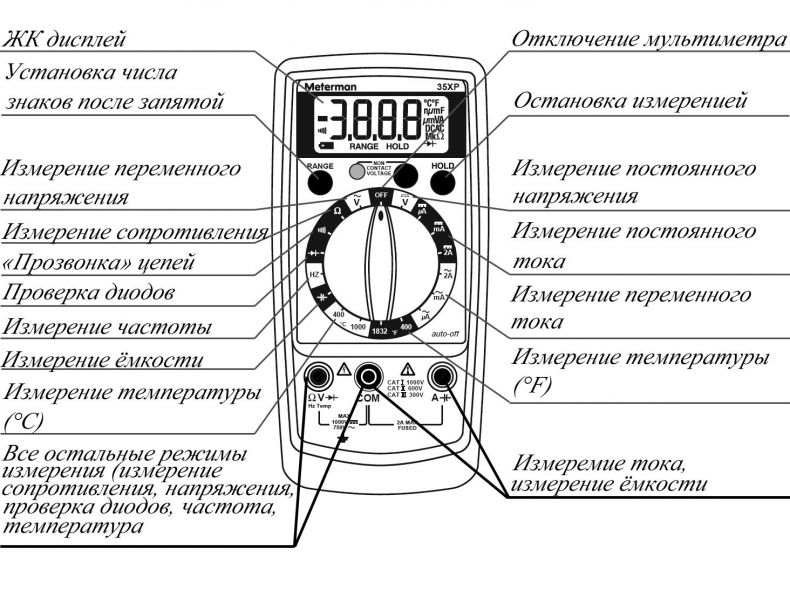

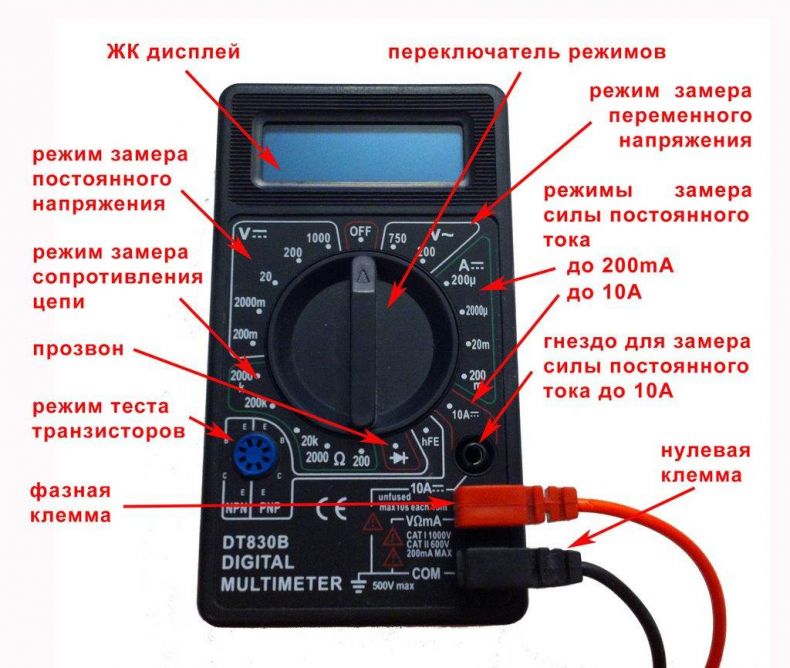

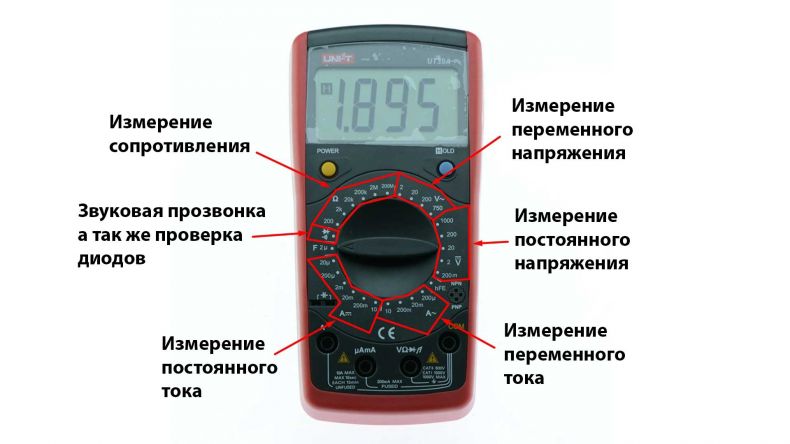

Стандартные режимы работы мультиметра подразделяются на:

  • Режим замера постоянного напряжения;
  • Режим замера переменного напряжения;
  • Режим замера сопротивления цепи;
  • Режим теста транзисторов;
  • Режим замера силы постоянного тока;
  • Режим прозвонки цепи.

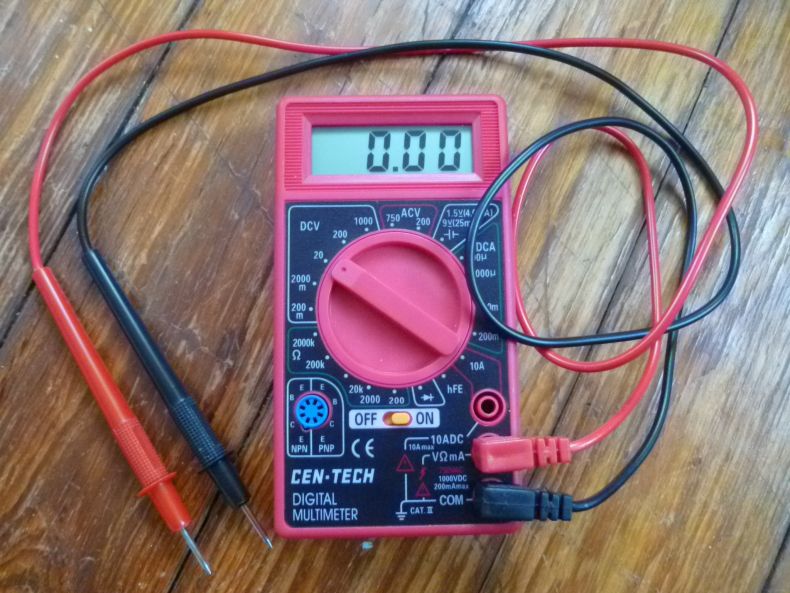

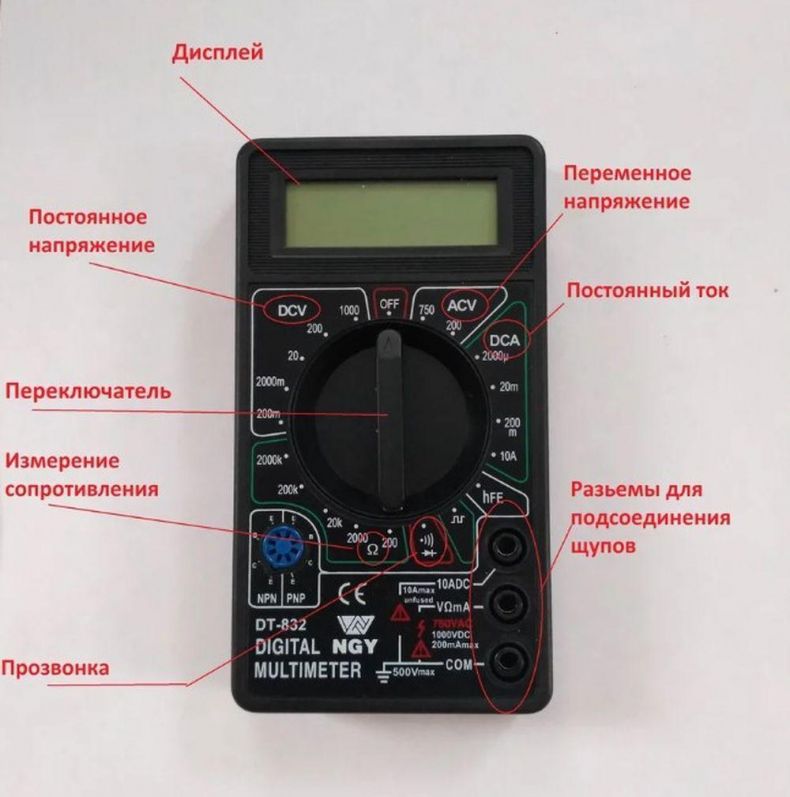

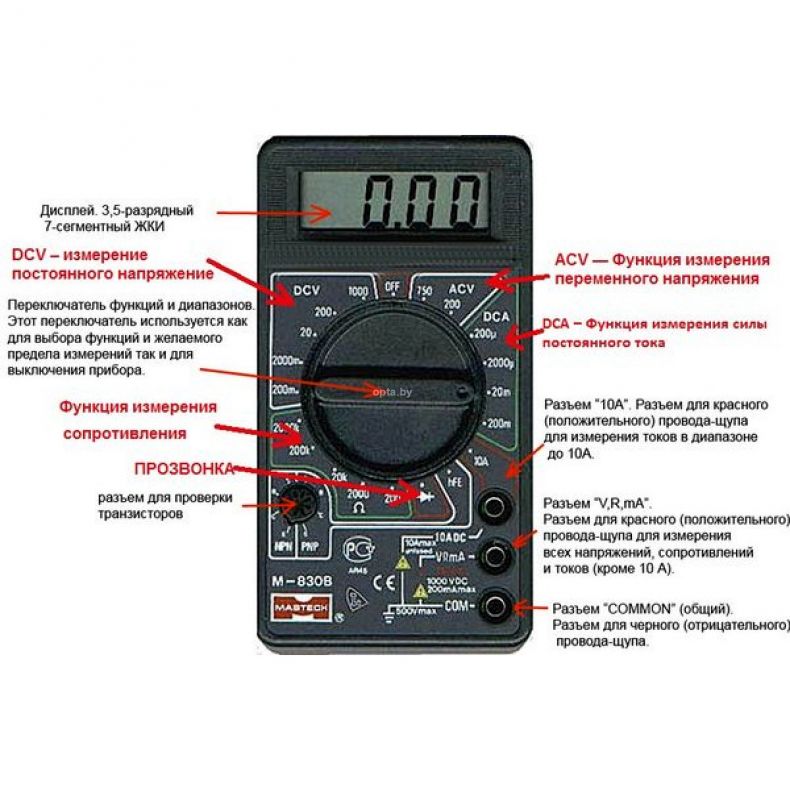

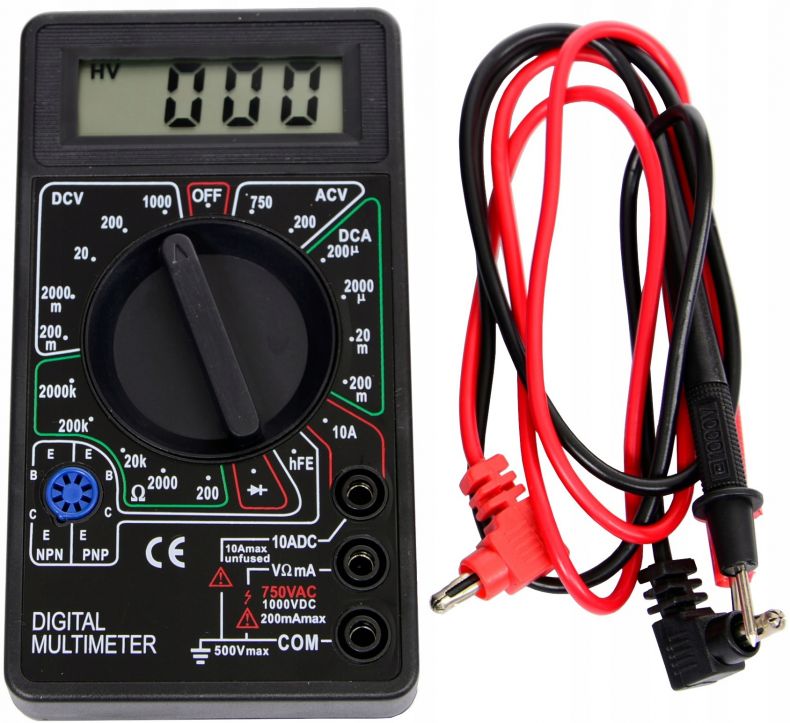

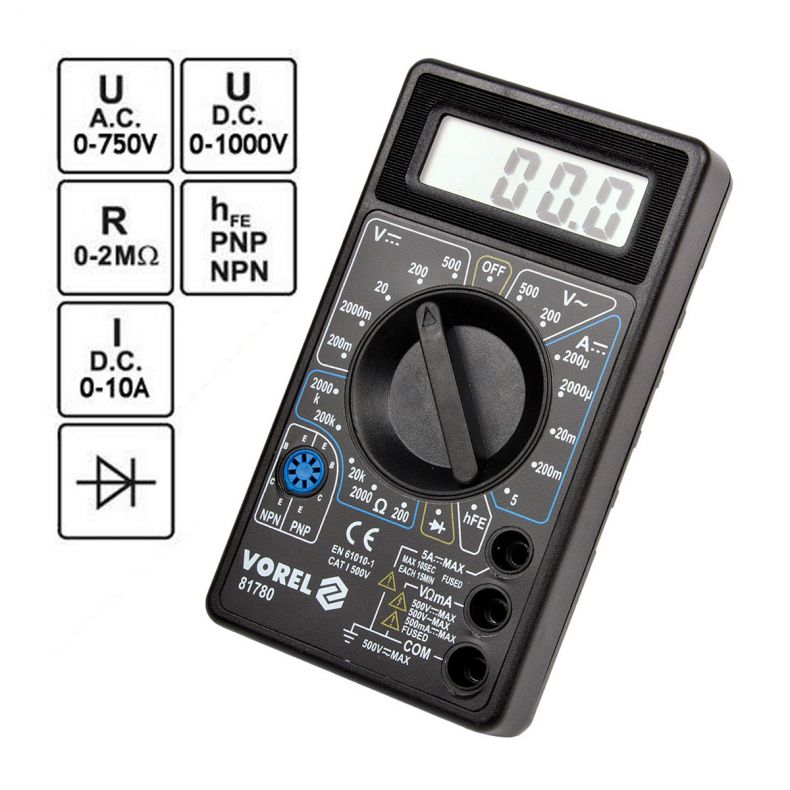

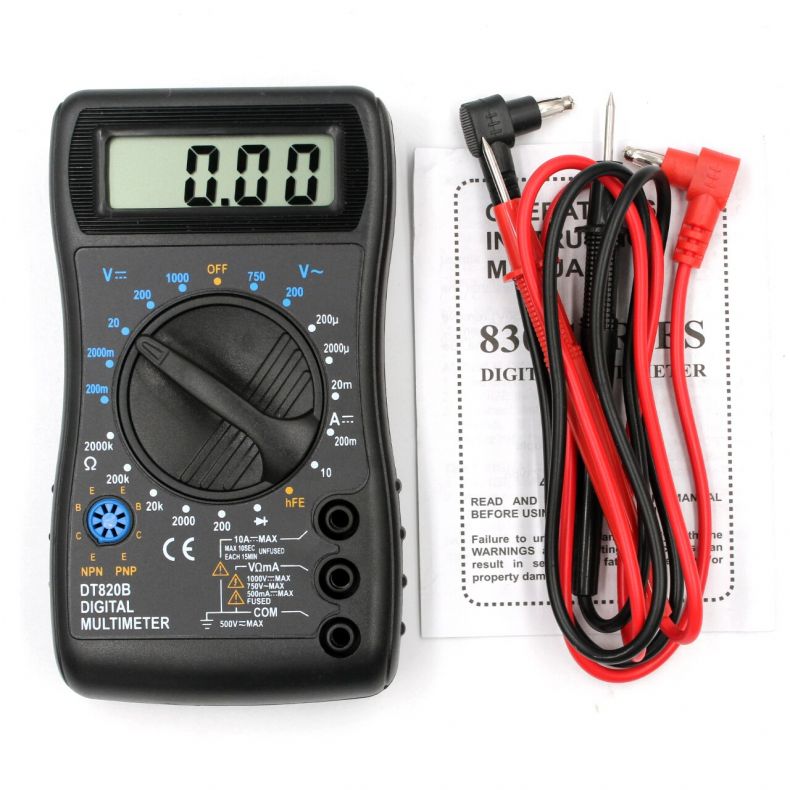

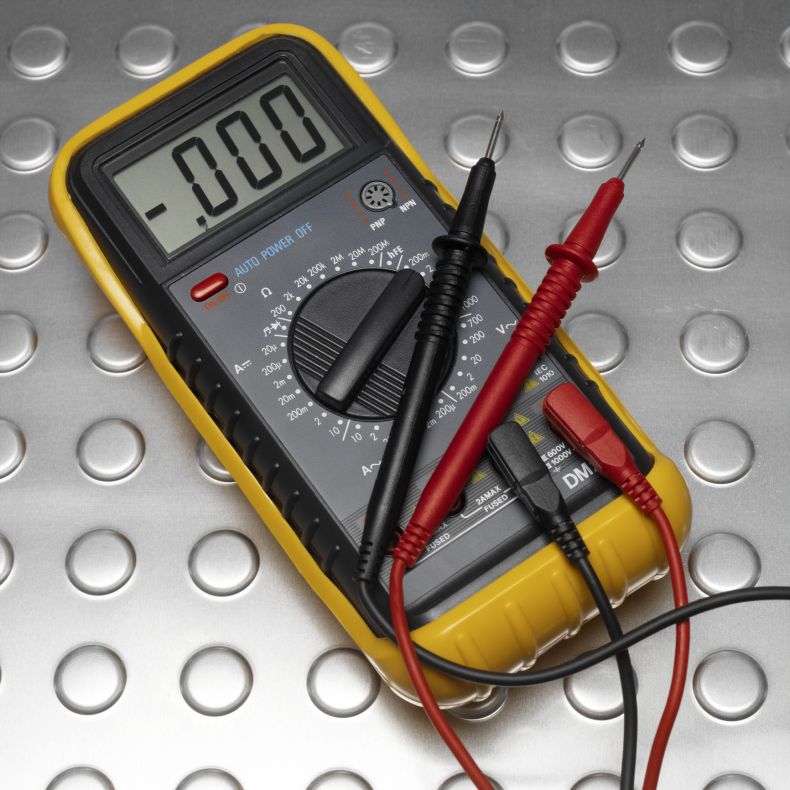

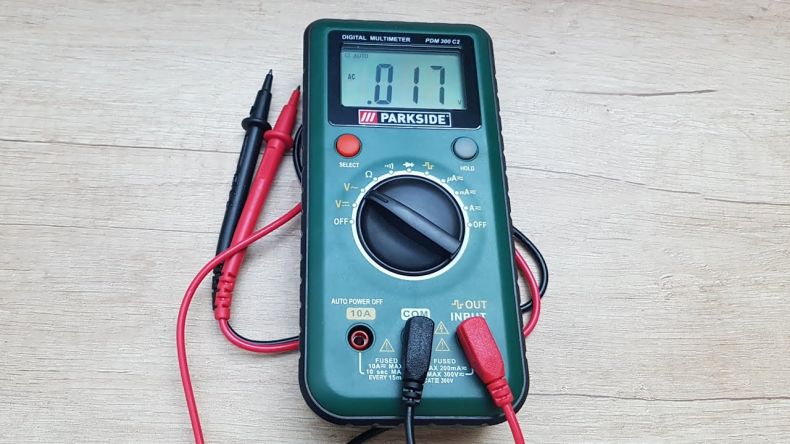

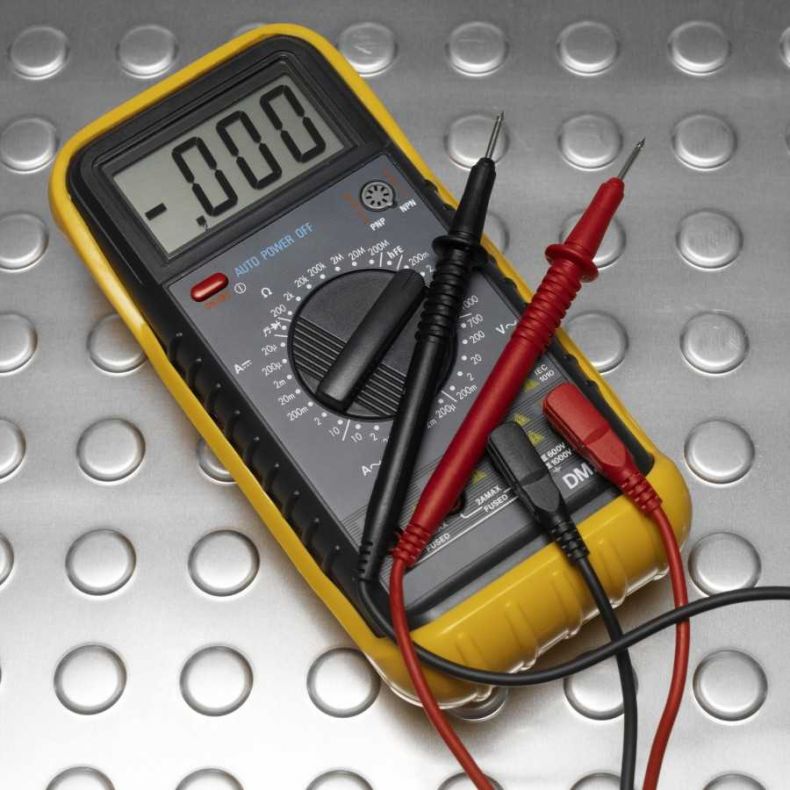

Такой многофункциональный и компактный прибор внешне представляет из себя пластмассовый корпус, экран, центральный переключатель, два щупа: красный и черный, иногда разъем для проверки транзисторов.

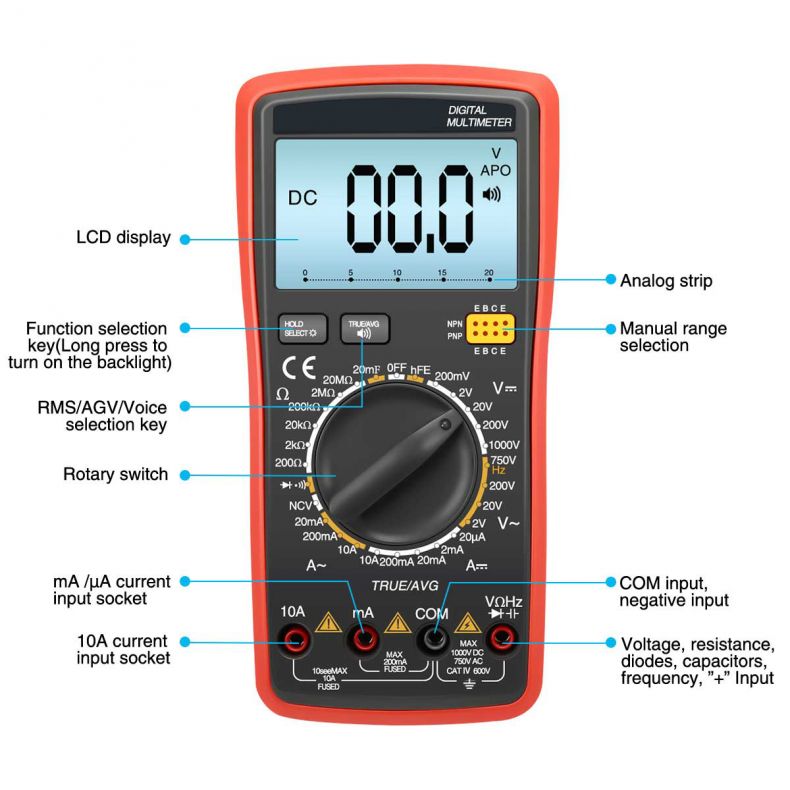

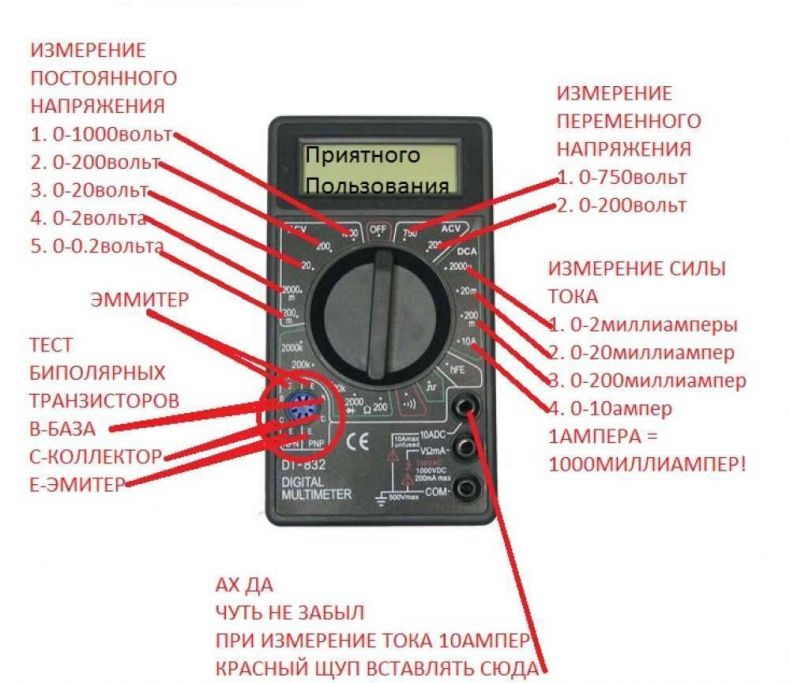

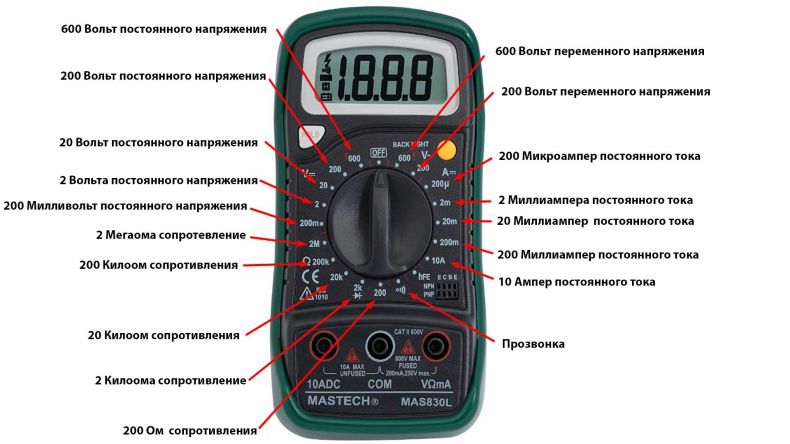

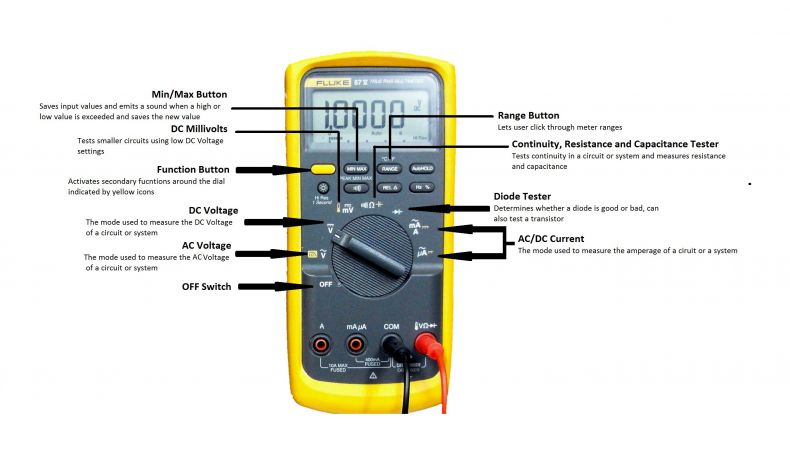

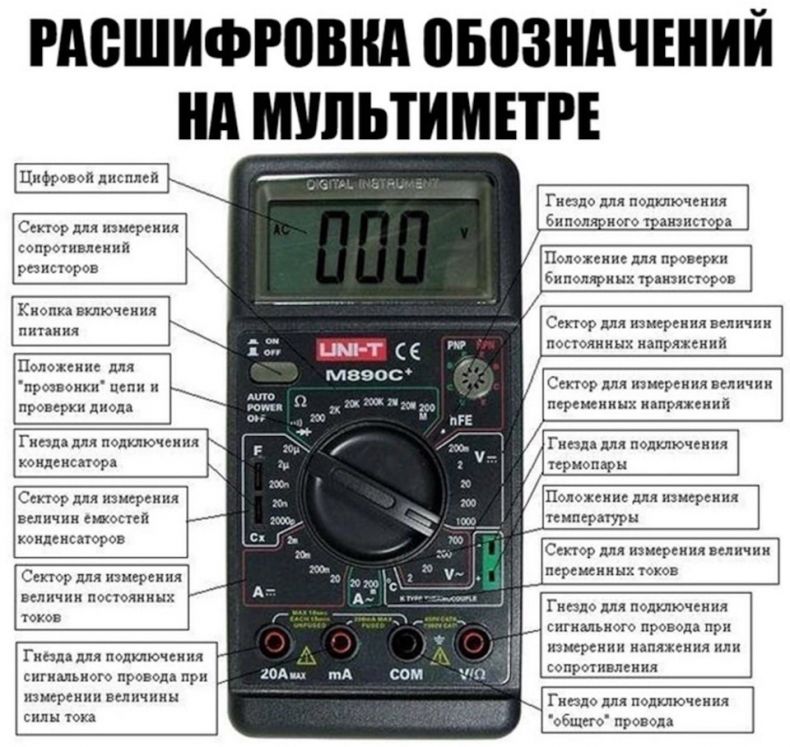

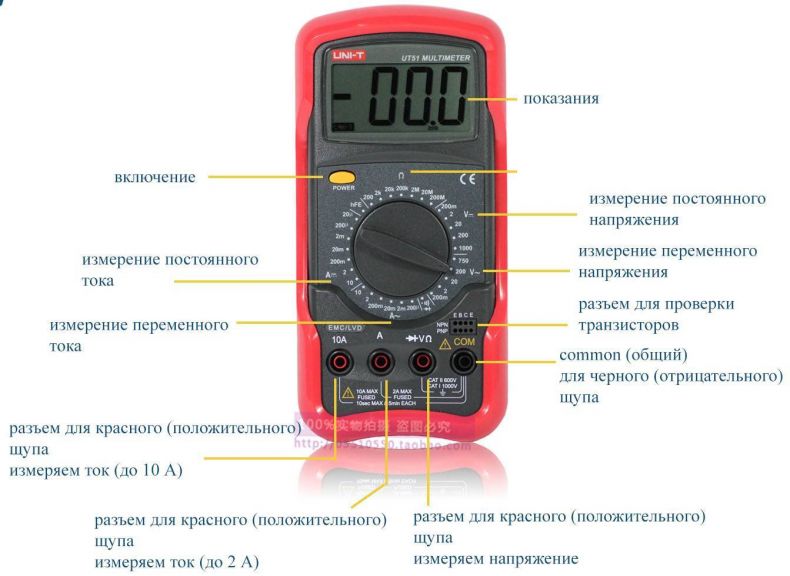

Основные сокращения

  • DC – постоянный ток;
  • AC – переменный ток;

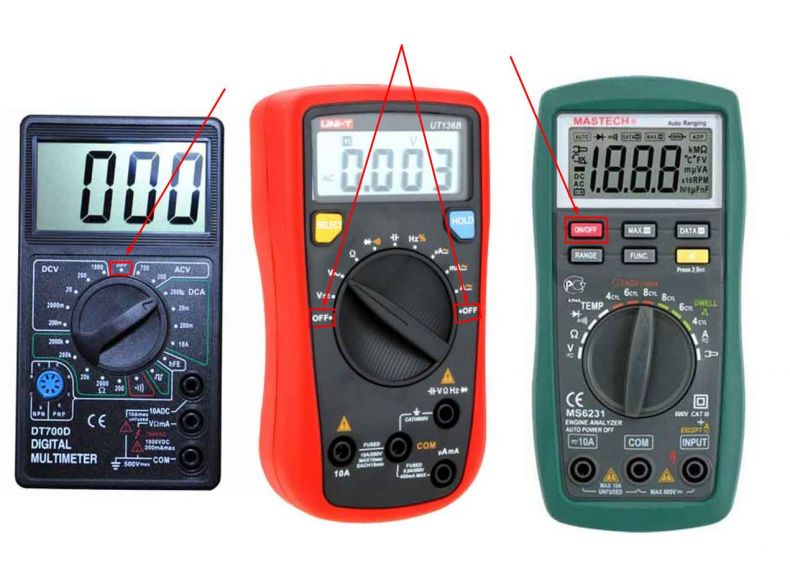

  • OFF – выключение прибора;
  • V– (DCV) / V~ (ACV) –постоянное / переменное измерение напряжения;
  • А– (DCA) – постоянная сила тока;
  • Ω – сопротивление на участке цепи;

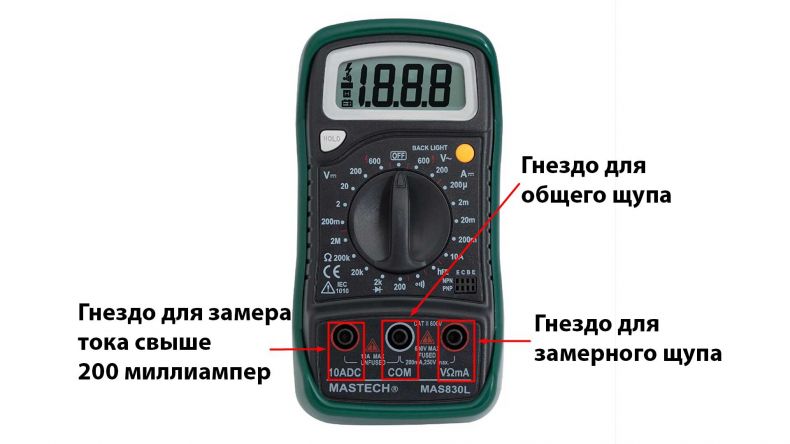

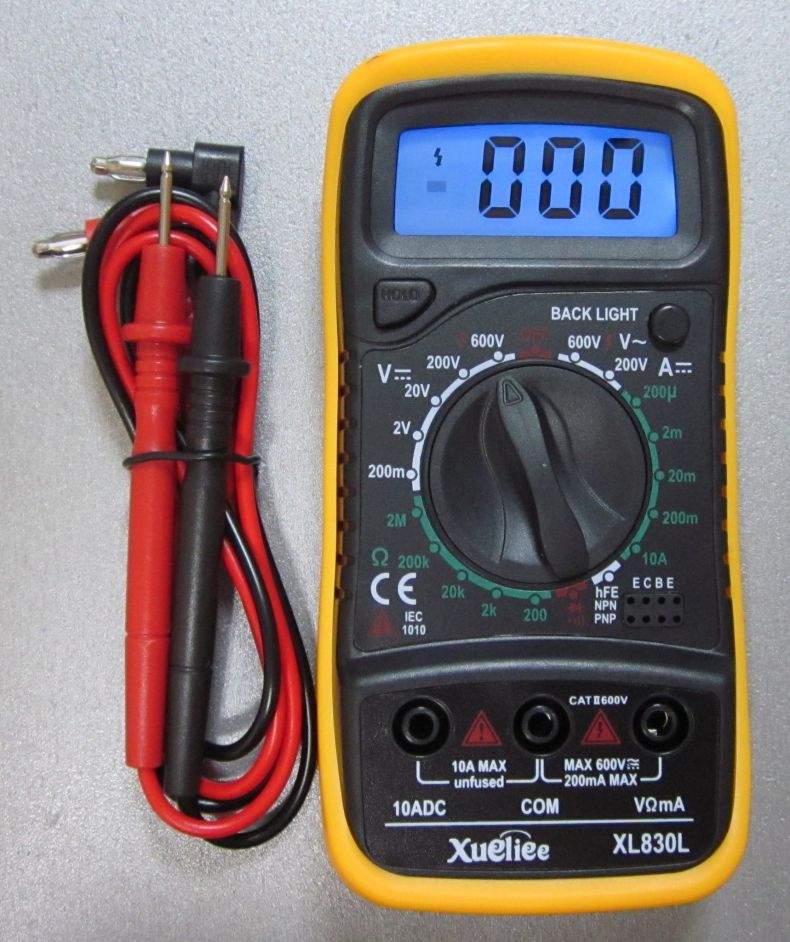

  • «COM» (от англ. «common») – гнездо для черного щупа;
  • 10А, mAVΩ или V/Ω – гнезда для установки красного щупа.

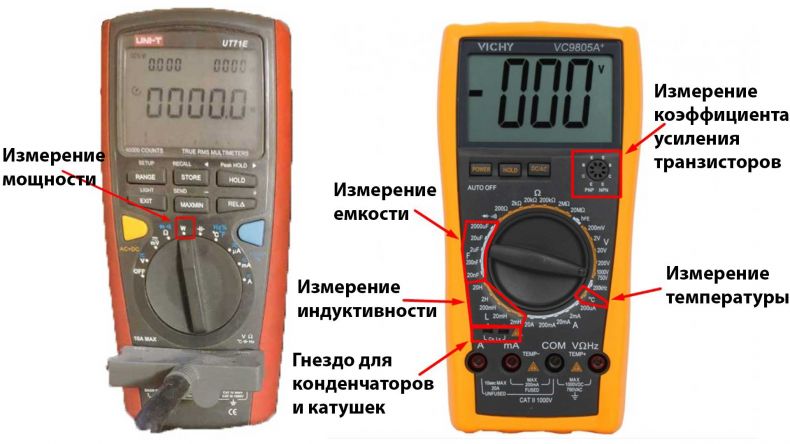

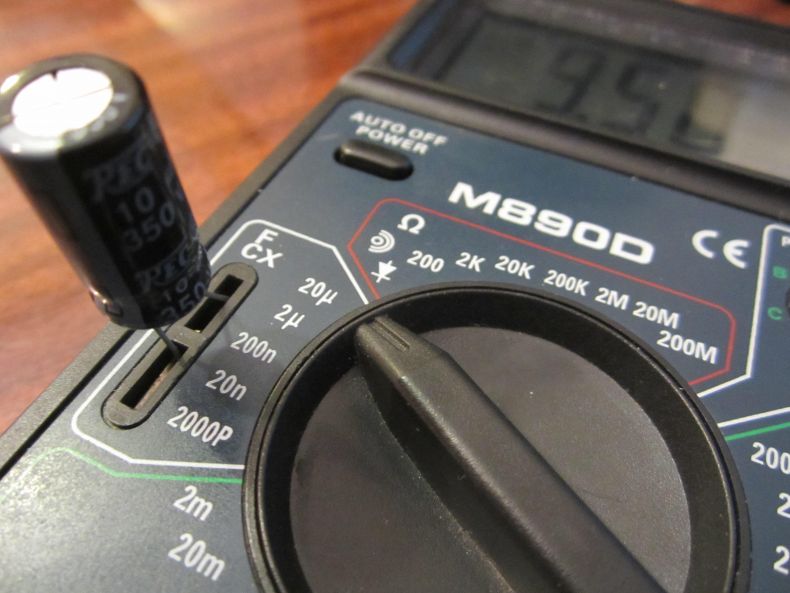

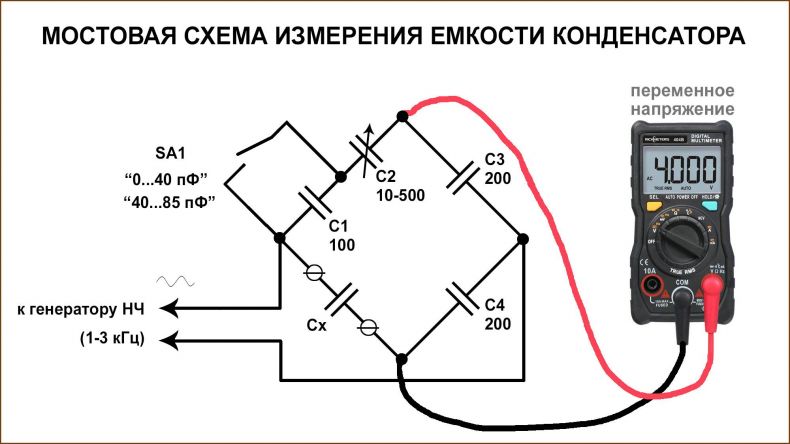

Профессиональные модели мультиметров могут производить следующие измерения: силу переменного тока, параметры транзисторов, температуру, емкость (С) и индуктивность (L), частоту (Hz).

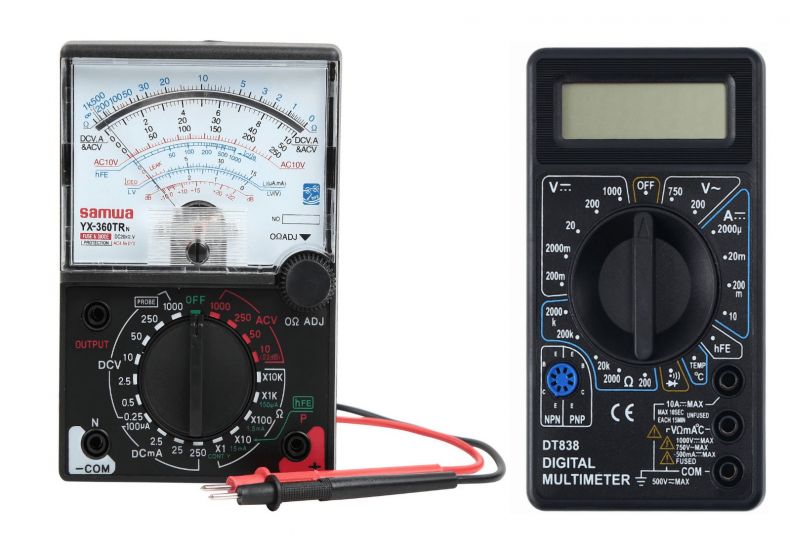

Классификация мультиметров

Мультиметры делятся на две основные категории:

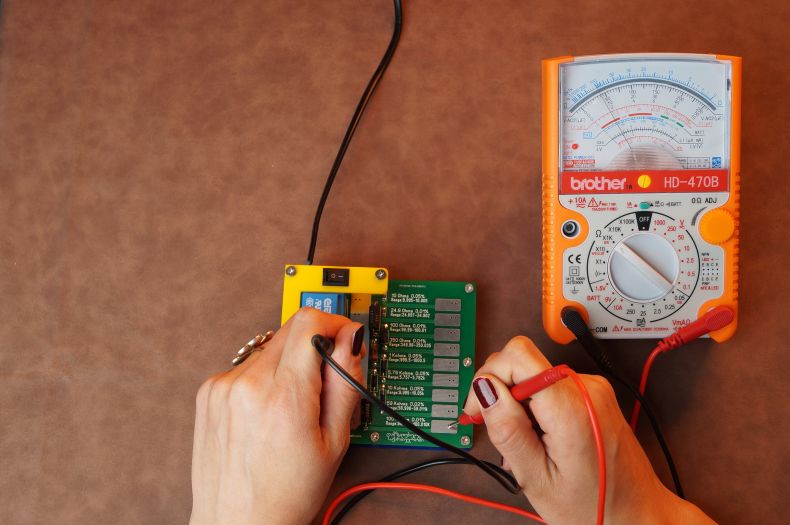

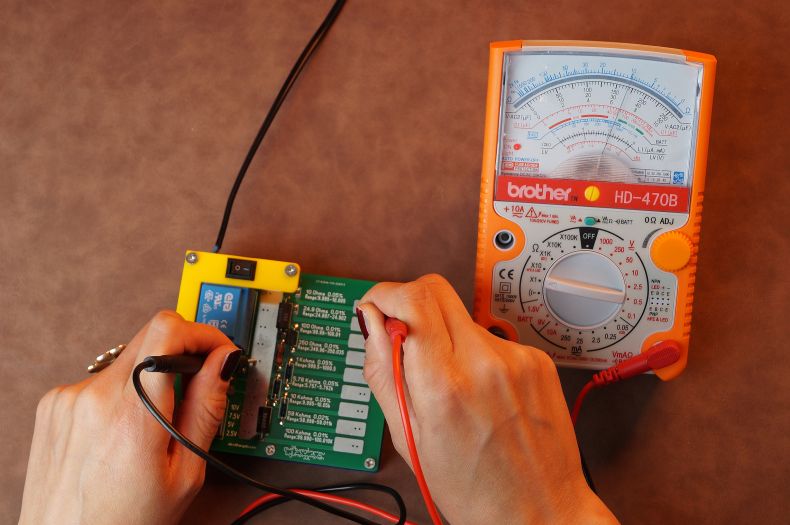

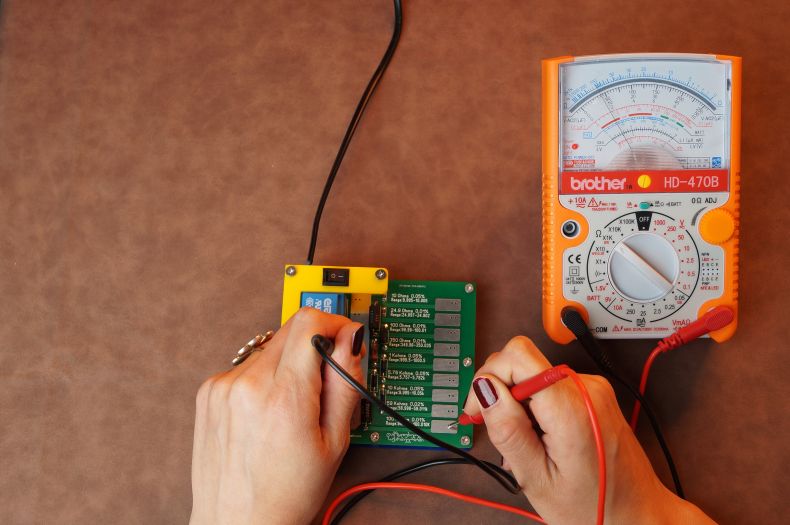

  • Аналоговые, в которых результаты отражает стрелка на дисплее с размеченной шкалой. Данные устройства отличаются надежностью в работе, но имеют погрешность при обработке результатов измерений.

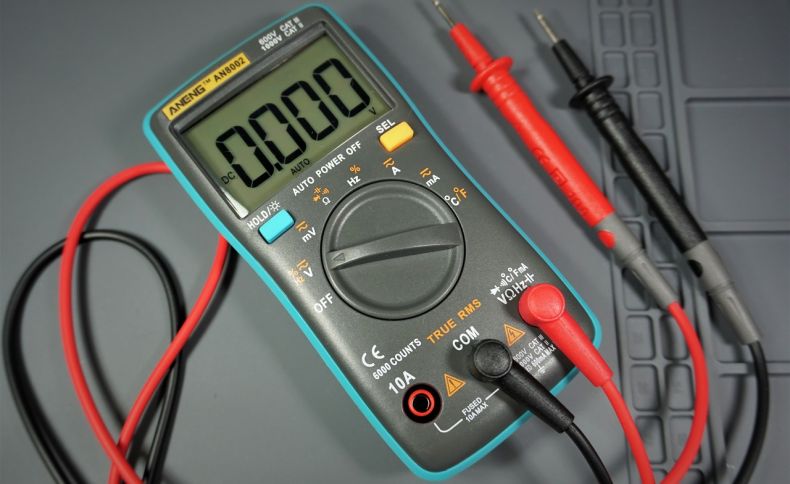

  • Цифровые мультиметры, отличающиеся высокой точностью результатов измерений, они состоят из множества электронных компонентов. В основе их лежит контроллер с аналого-цифровым преобразователем.

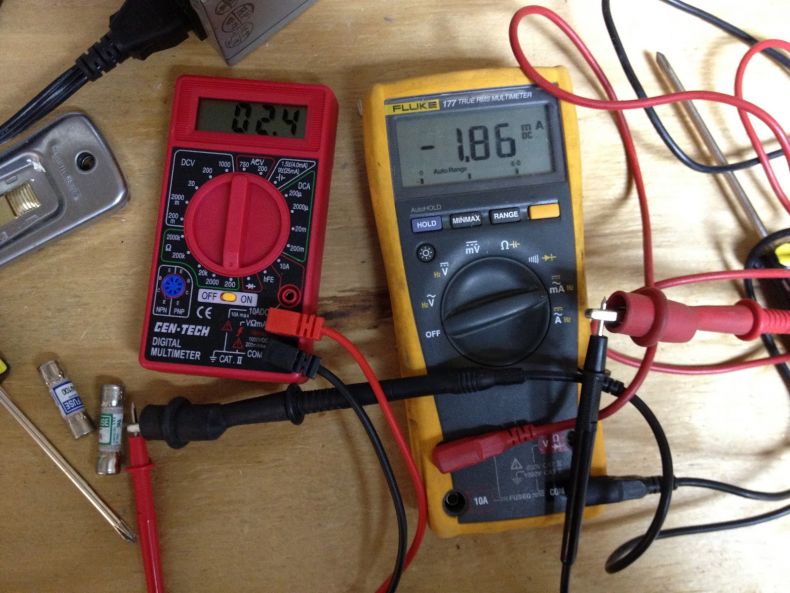

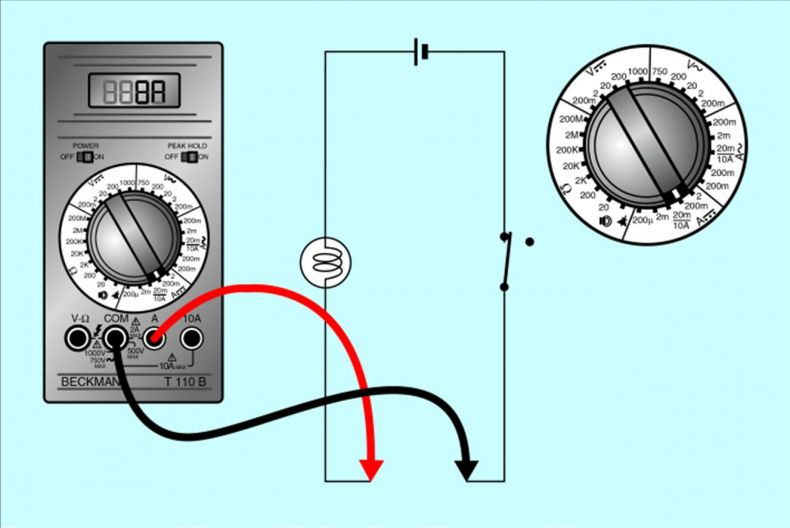

Измерение силы тока

Почти во всех мультиметрах реализован режим измерений постоянного значения силы тока, для чего нужно:

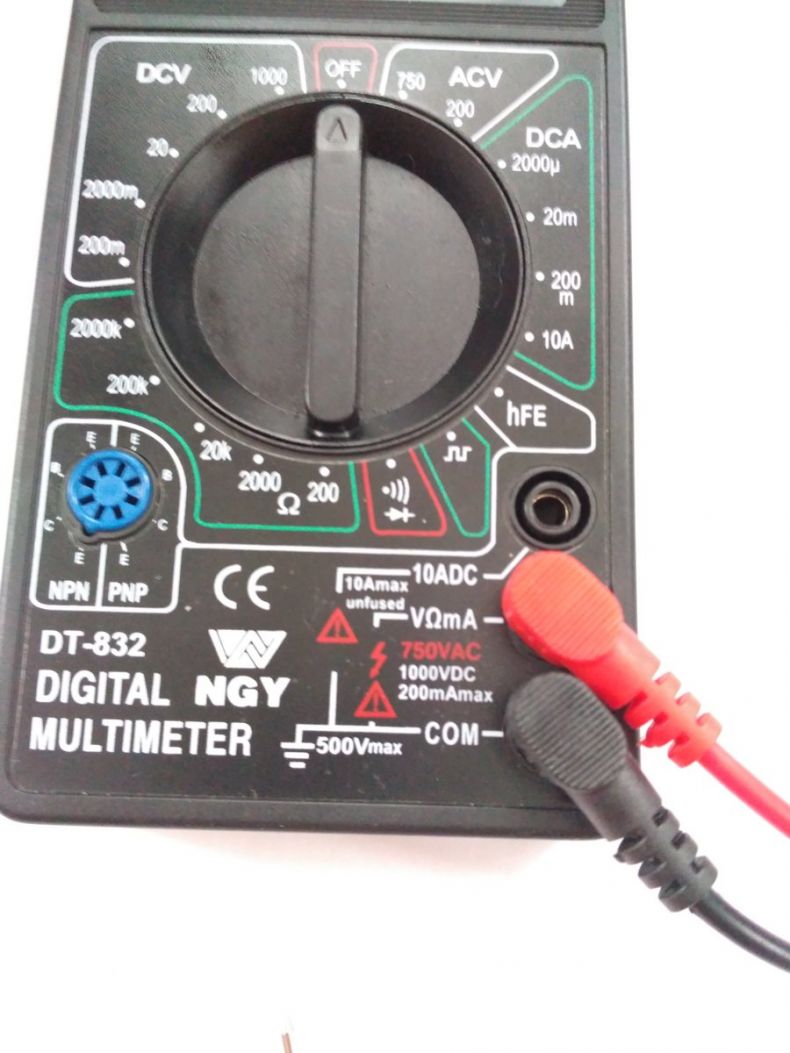

  1. Красный щуп вставить в разъем «VΩmA» (для малоточных объектов, до 10 А), а черный в гнездо «COM». В случае большого тока красный щуп нужно вставить в разъем 10А.

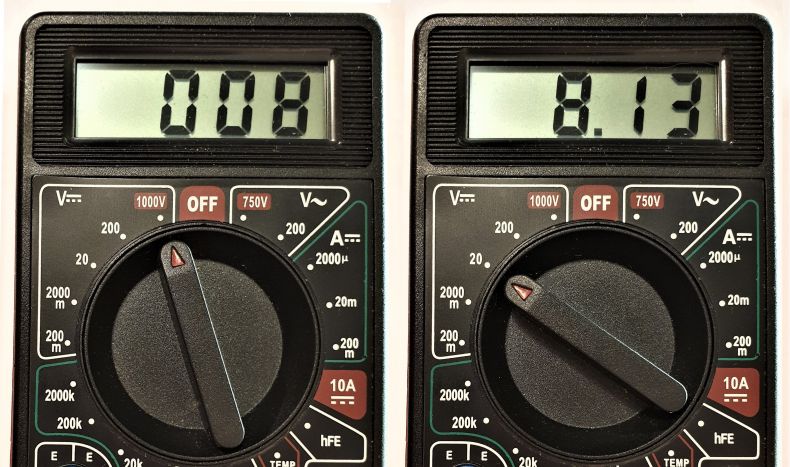

  2. Поставить главный переключатель на деление «A–» и выбрать наибольший из возможных диапазонов, в зависимости от результата измерения диапазон следует постепенно уменьшать.

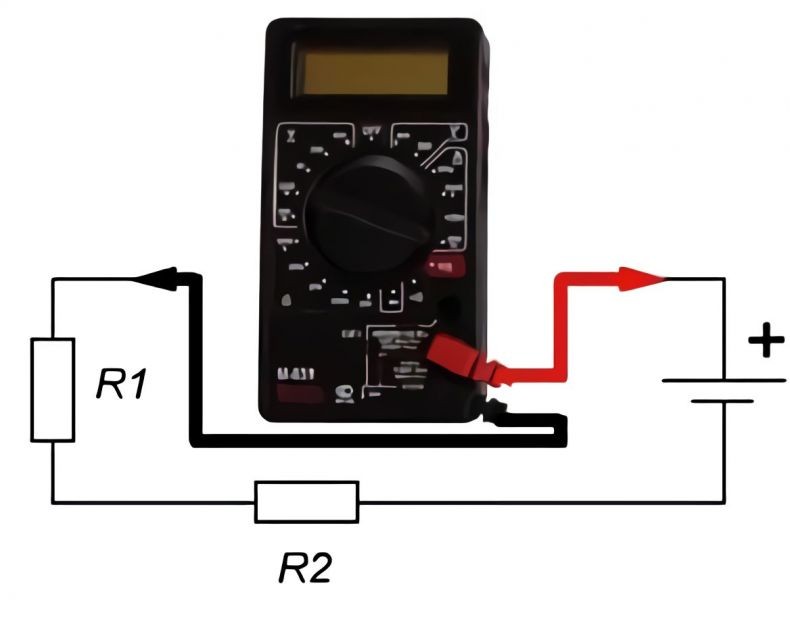

  3. Подключить нагрузку последовательно, в разрыв измеряемой цепи, то есть красный щуп установить к положительному контакту измеряемого объекта, а черный – к отрицательному.

Для измерения переменного значения силы тока требуются токоизмерительные клещи, принцип работы которых заключается в расчете первичного переменного тока явления электромагнитной индукции.

Измерение напряжения

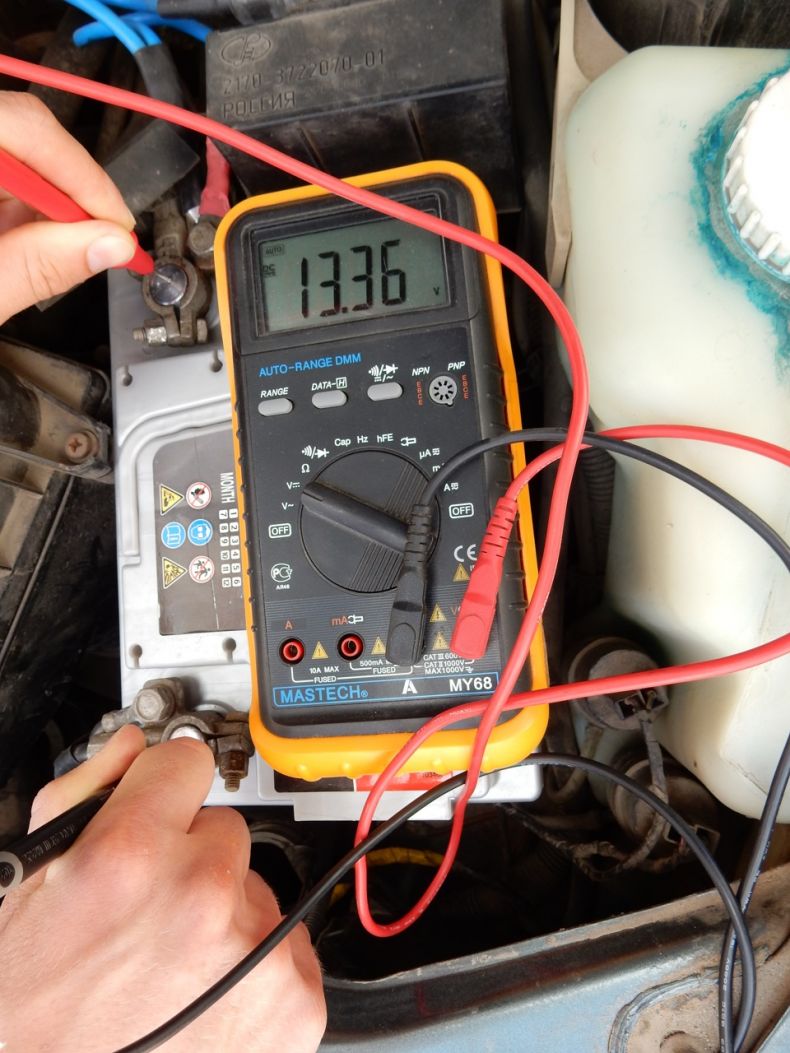

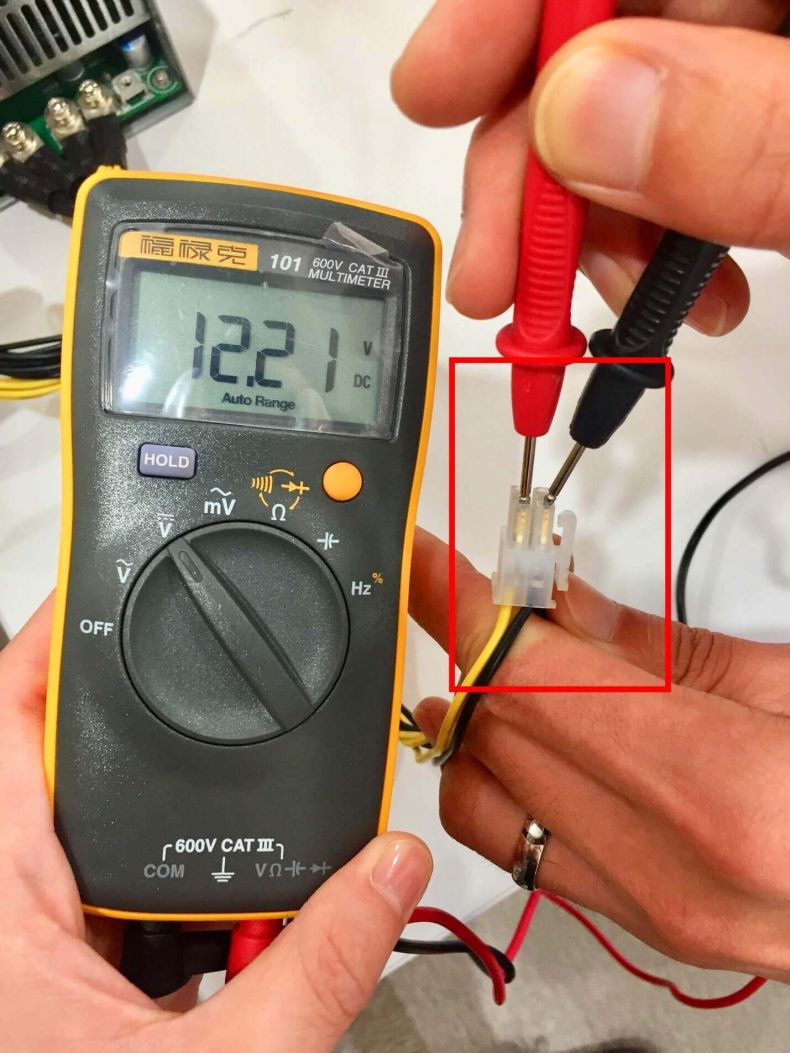

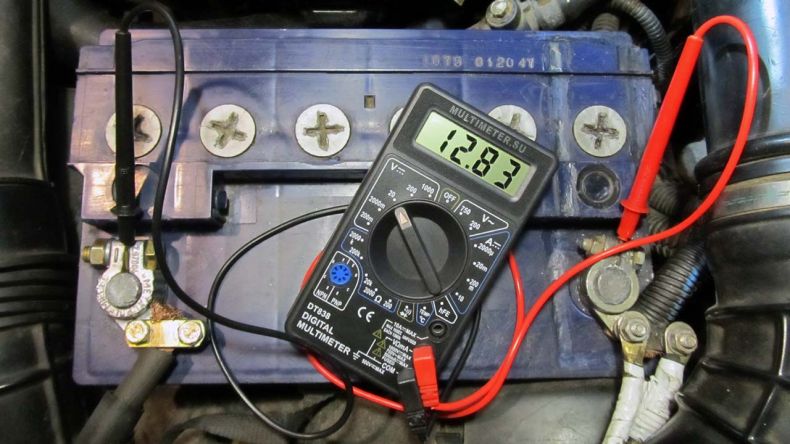

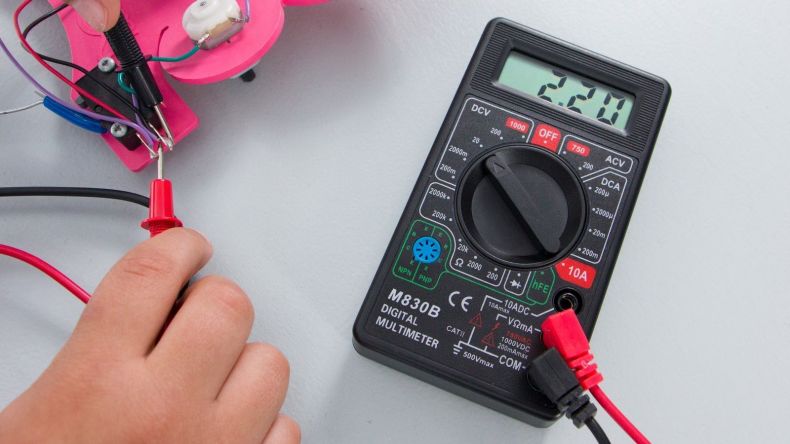

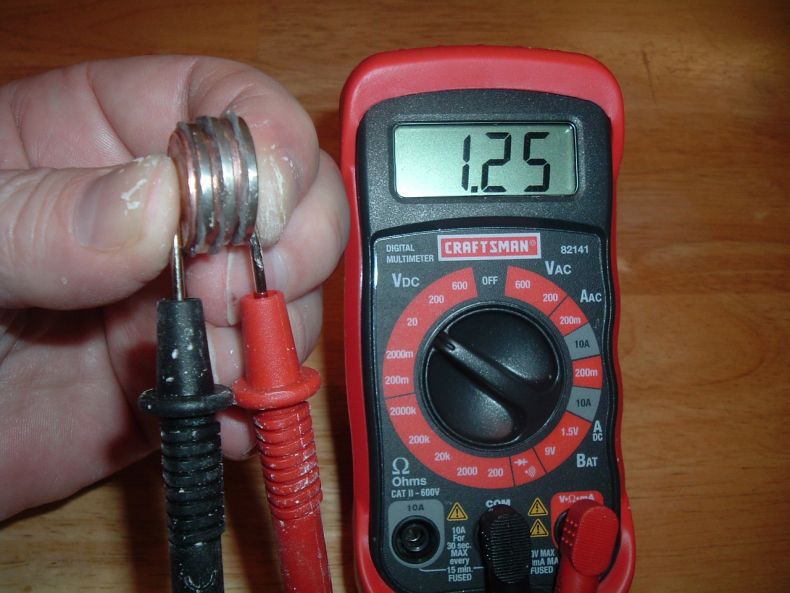

С помощью режима измерения постоянного напряжения («V-»/«DCV») возможно измерить напряжение батареек, аккумуляторов, источников питания.

Для проведения измерения нужно:

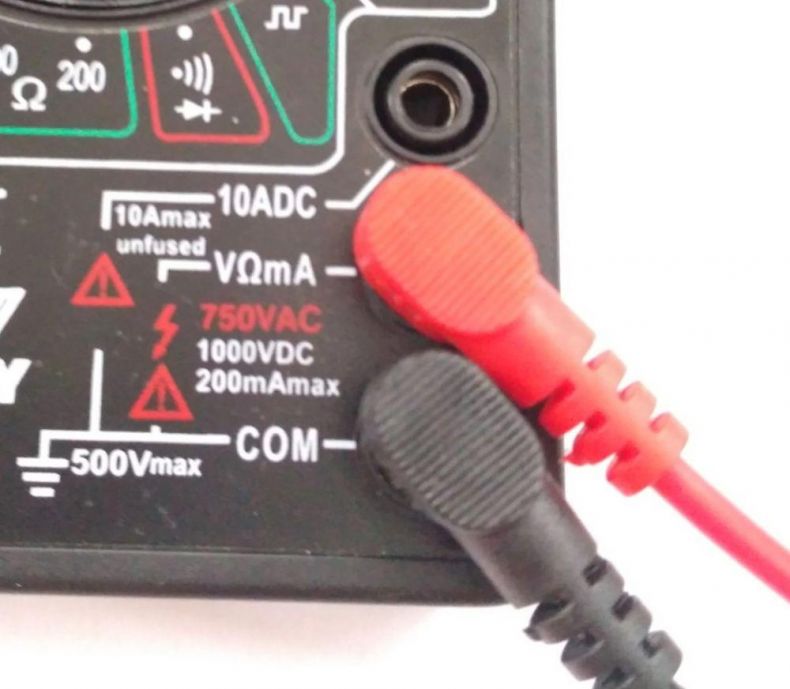

  • Красный и черный щупы на мультиметре вставить в гнезда «VΩmA» и «COM» соответственно;
  • Главный переключатель установить на постоянное напряжение «V–» или «DCV» с наибольшим значением;
  • После необходимо установить один щуп к одному выводу измеряемого объекта, а другой щуп к противоположному выводу объекта, например, к двум концам батарейки. Результат отобразится на экране дисплея.

Если ошибиться с полярностью, то прибор будет показывать отрицательное значение измеренного напряжения, в этом случае достаточно поменять щупы местами, чтобы значение было корректным и положительным.

Основные правила при измерении

  1. Схема должна быть активной, в этом случае мультиметр в цепи будет выполнять роль большого сопротивления.
  2. Не устраивать щупом короткое замыкание, что может вывести схему из строя.
  3. Не измерять напряжение больше допустимого (чаще 600 В) – прибор может перегореть.
  4. Всегда проверять установленный режим подключения щупов перед тем, как проводить измерения на активной цепи.
  5. Не оставлять надолго включенным мультиметр.

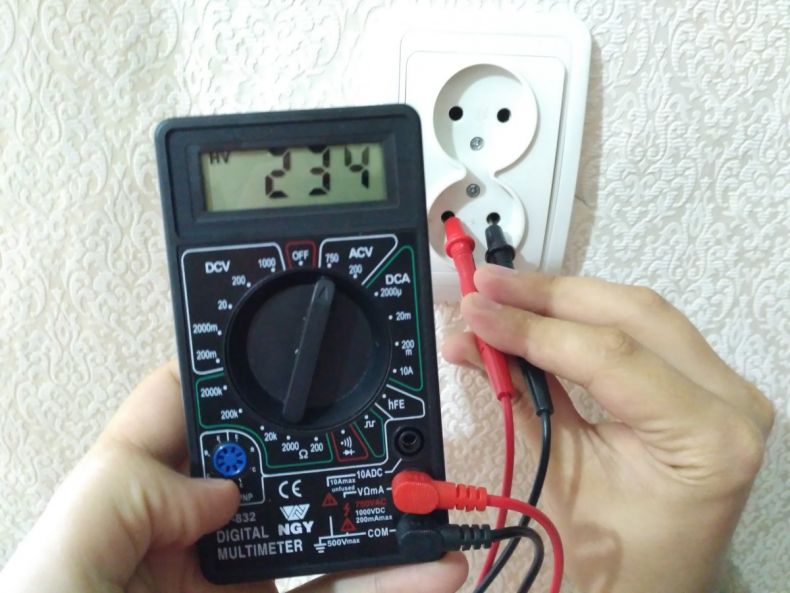

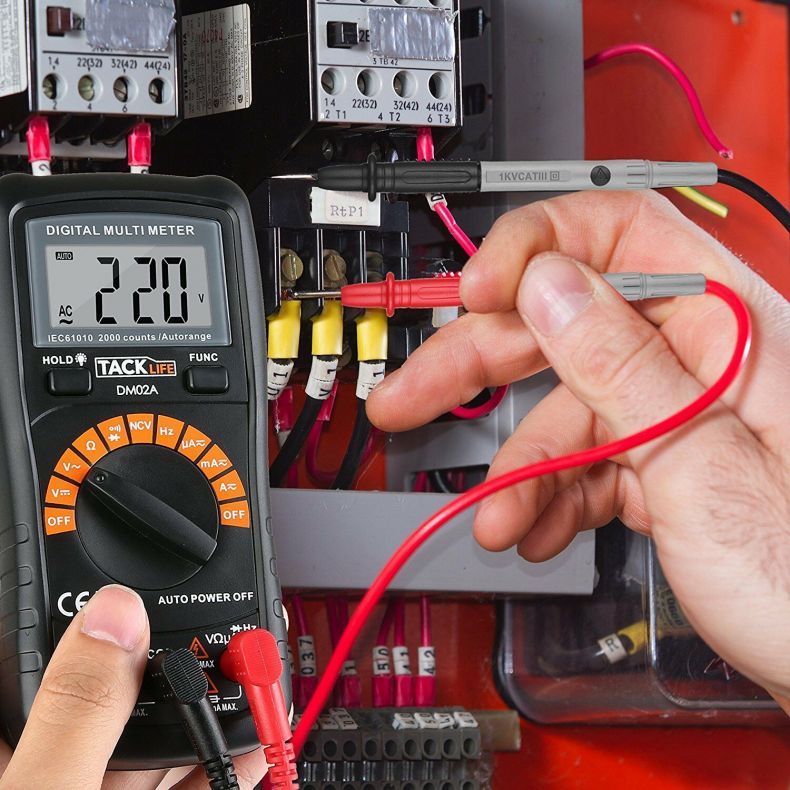

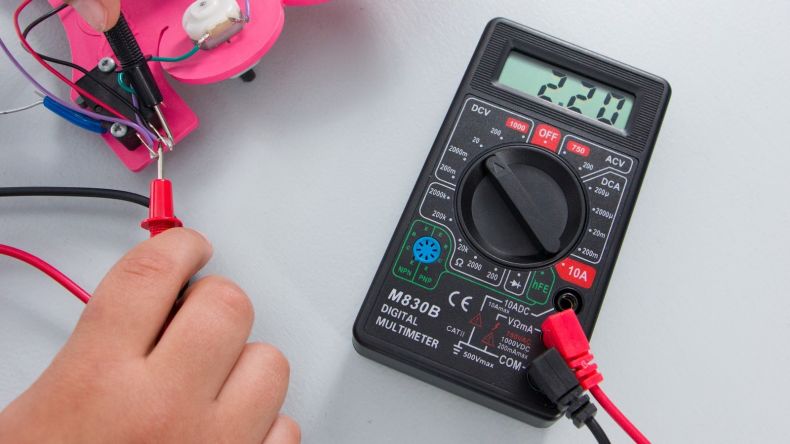

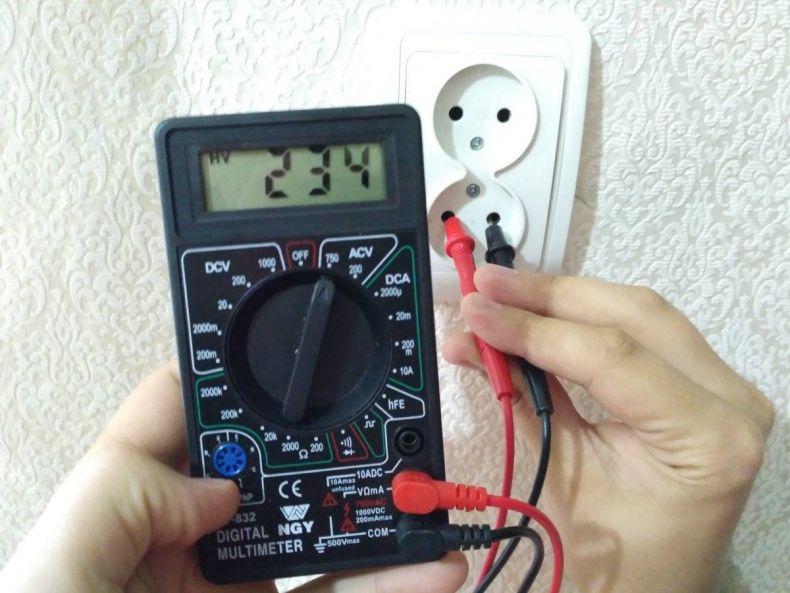

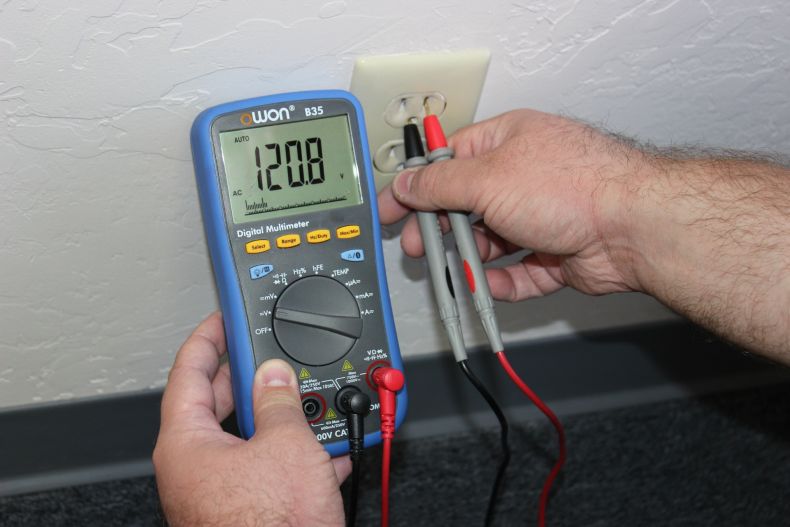

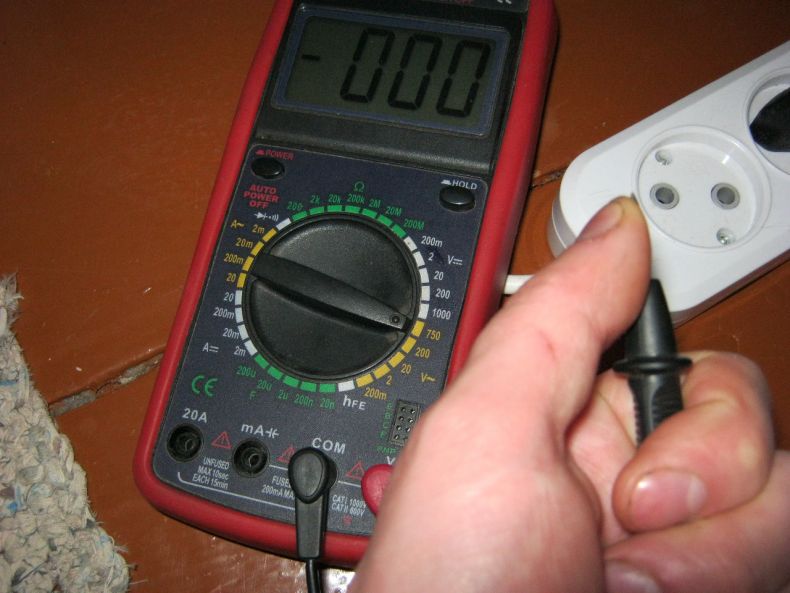

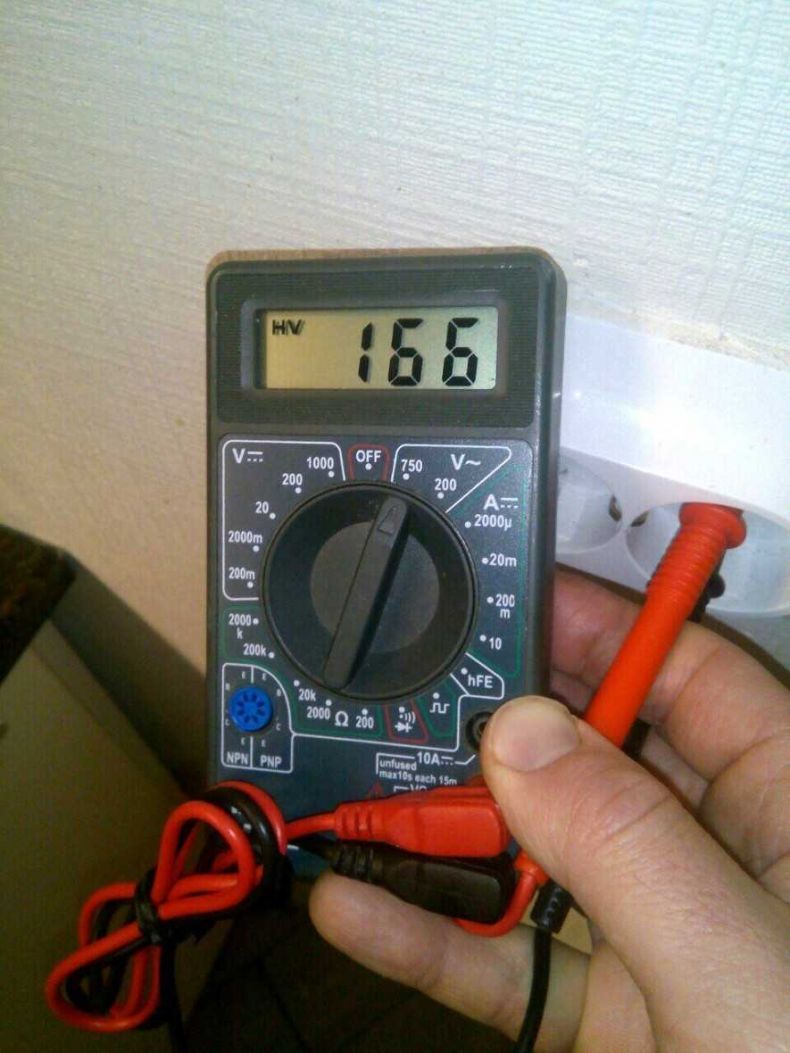

Для измерения переменного напряжения бытовой сети, переключатель нужно перевести в режим измерения переменного напряжения («V~»/ACV), два щупа вставить в розетку, на дисплее отобразится значение от 210 до 230 В.

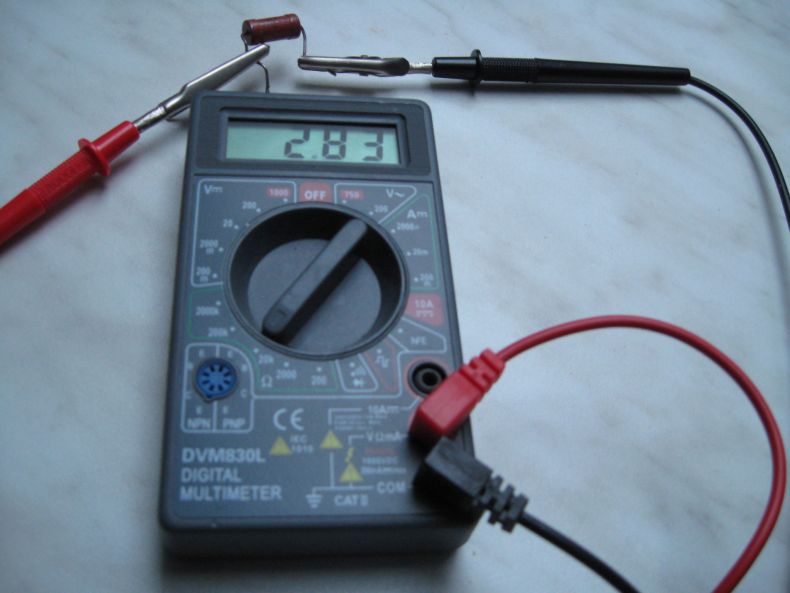

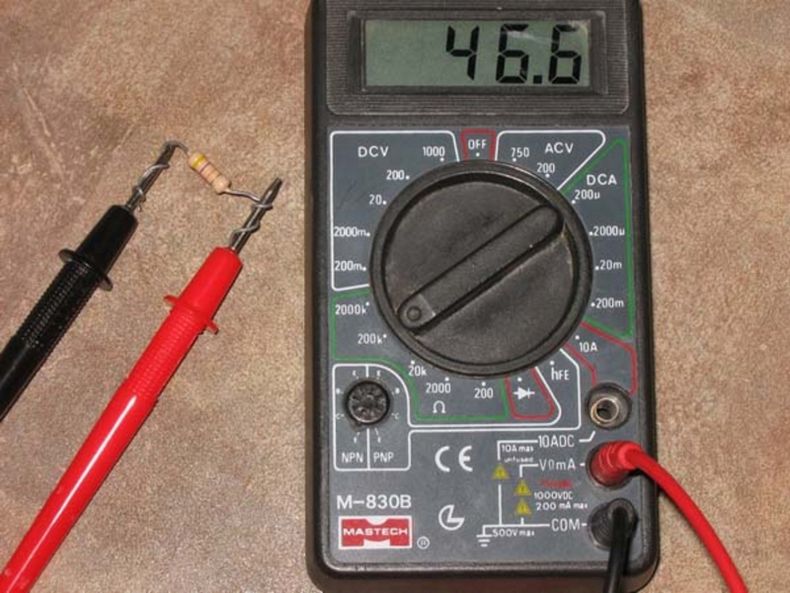

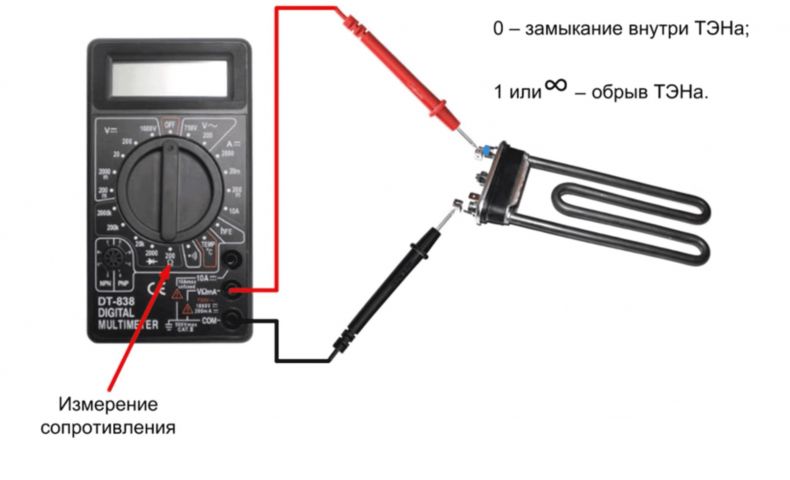

Измерение сопротивления

  • Красный и черный щупы на мультиметре нужно разместить в разъемах «VΩmA» и «COM» соответственно, главный переключатель выставить на «Ω».

Если соединить красный и черный щуп мультиметра между собой и значение сопротивления будет равняться нулю, то это свидетельствует о корректном значении измерения.

  • Установить нужный диапазон измерений, соответствующий размерности значения, к концам исследуемого элемента (например, к резистору) присоединить щупы. На дисплее высветится измеренное значение.

Прозвонка цепи

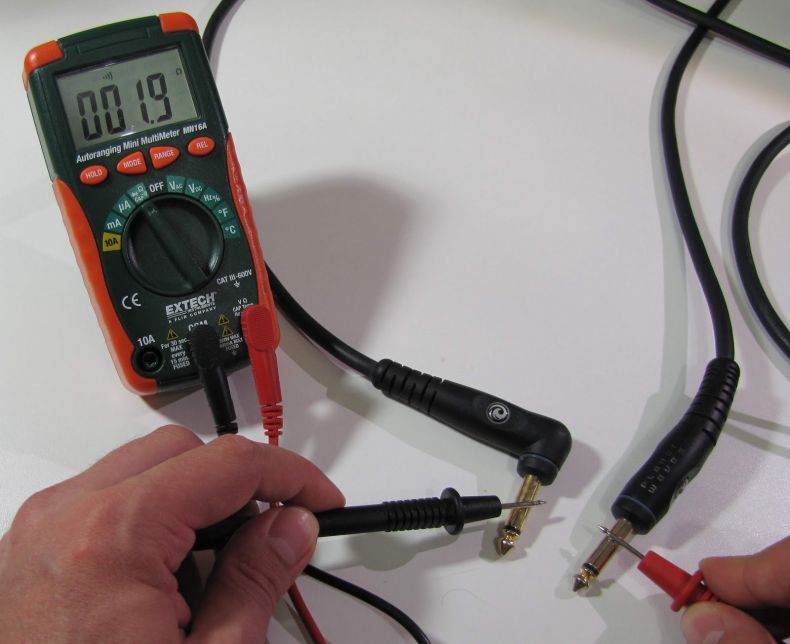

Для определения целостности проводов нередко прибегают к помощи мультиметра. Переключатель переставляют в режим «прозвонки», щупы приставляют к разным концам проводника, если звуковой сигнал издается, значит цепь целая, если нет, то цепь разорвана.

Проверка транзисторов

Для определения величины усиления транзистора, на приборе устанавливается режим «hFE» и транзистор вставляется базой, эмиттером и коллектором к разъемам B, E, F мультиметра. Если выполнено все правильно, дисплей отобразит интересующее значение.

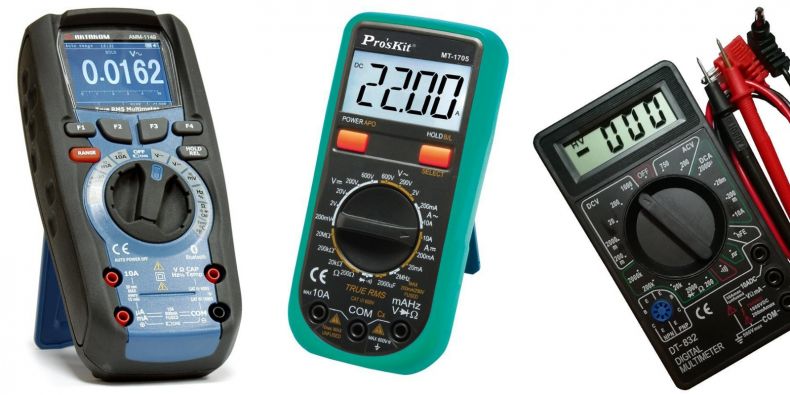

Краткий обзор цифровых мультиметров

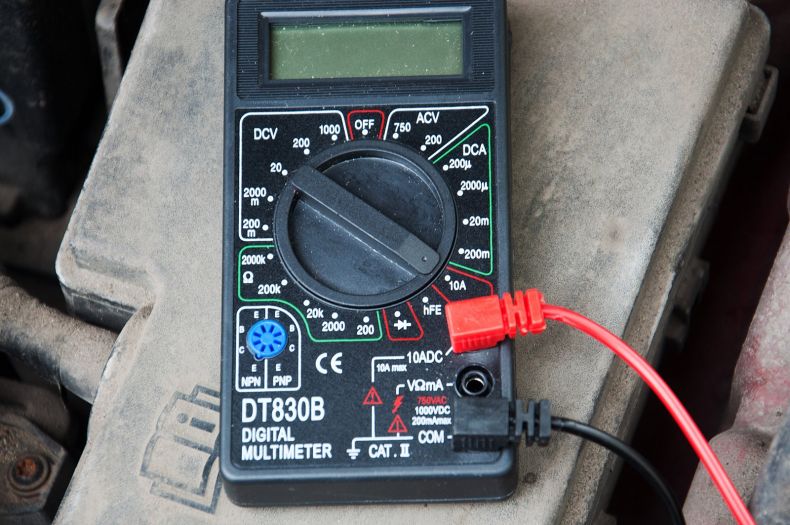

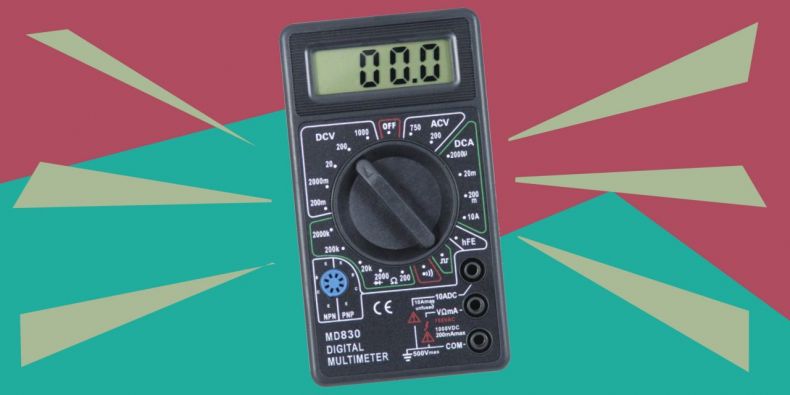

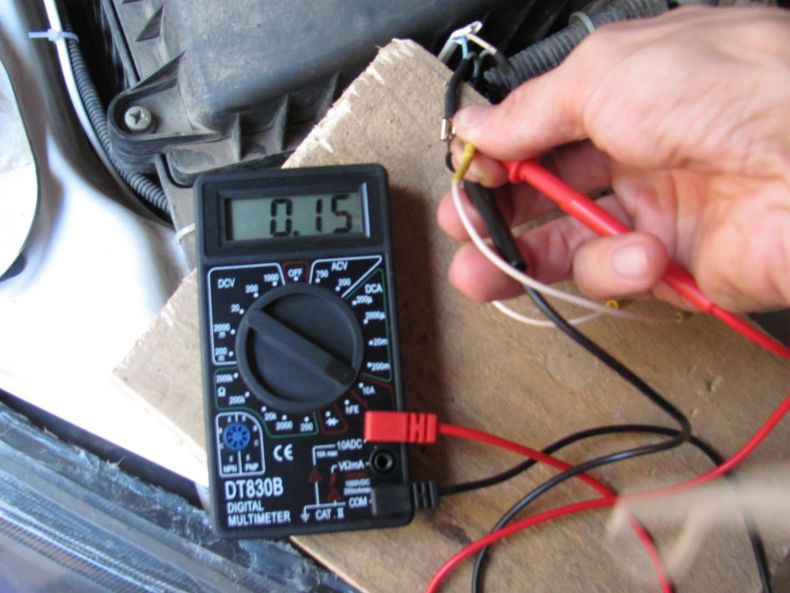

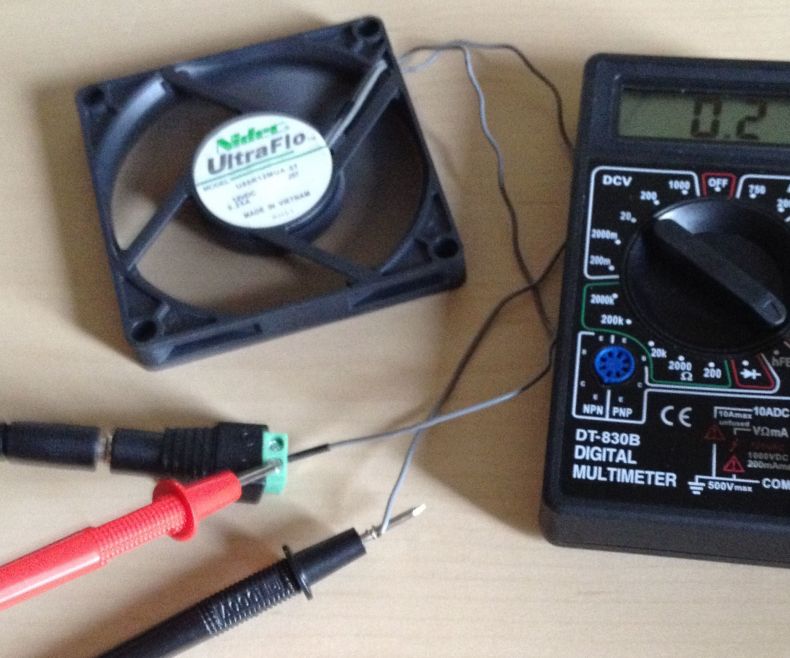

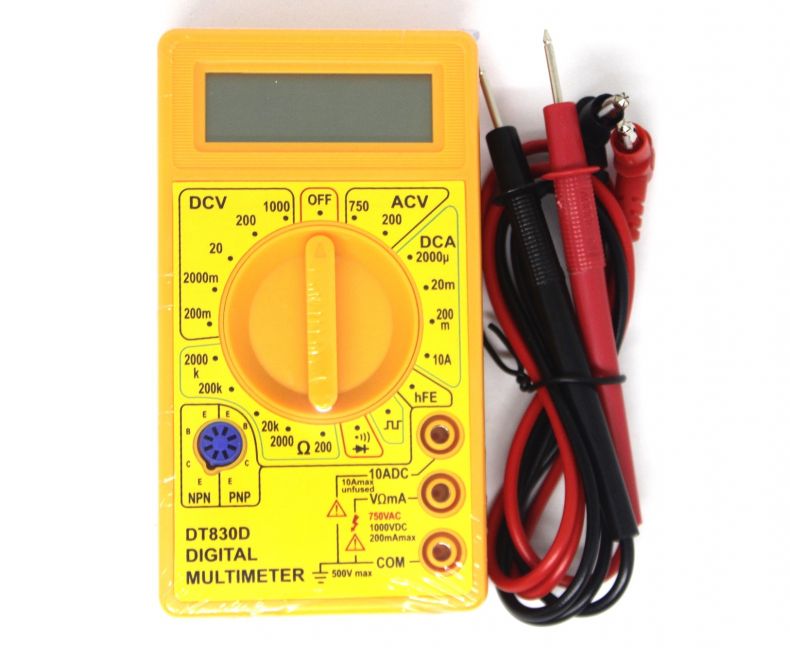

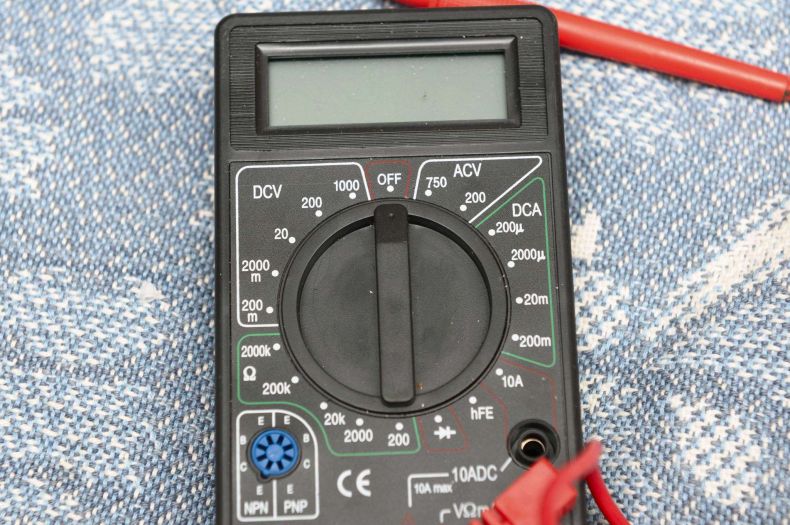

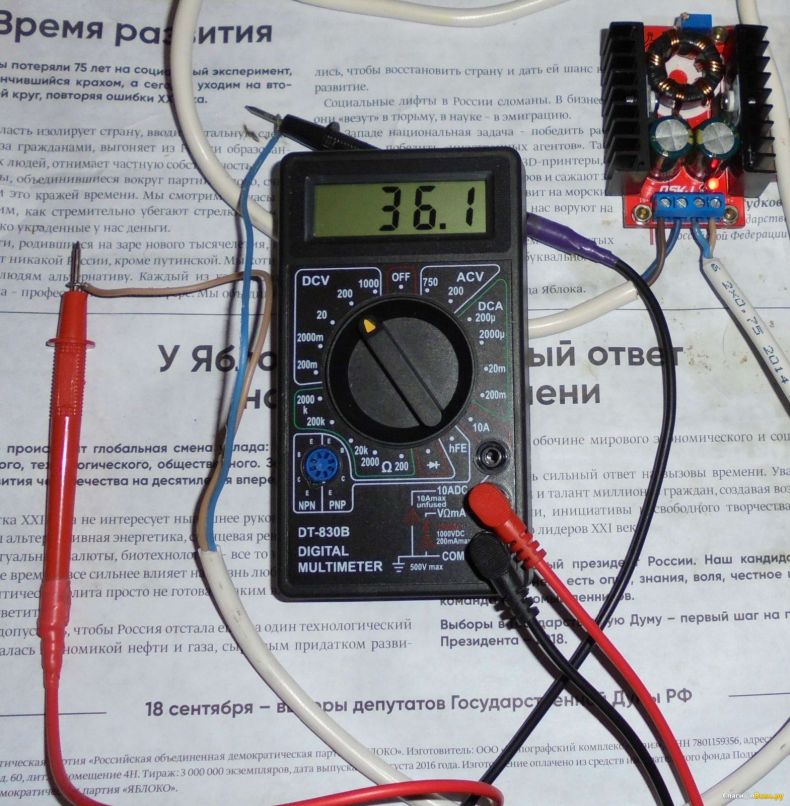

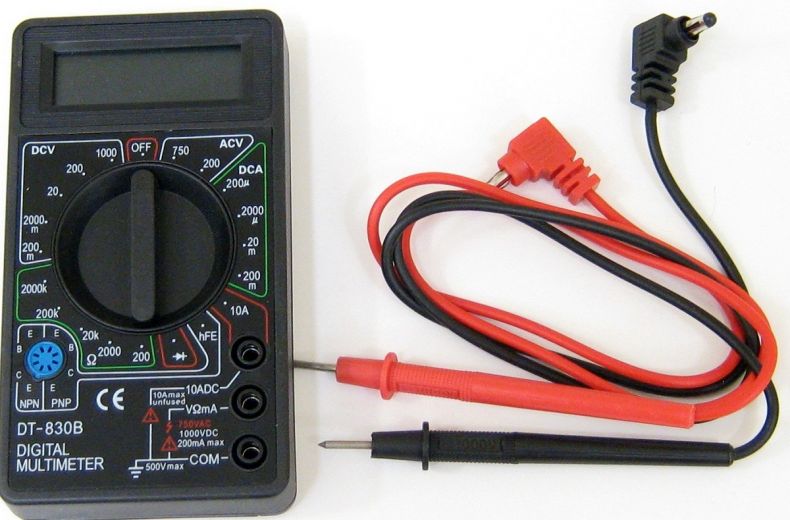

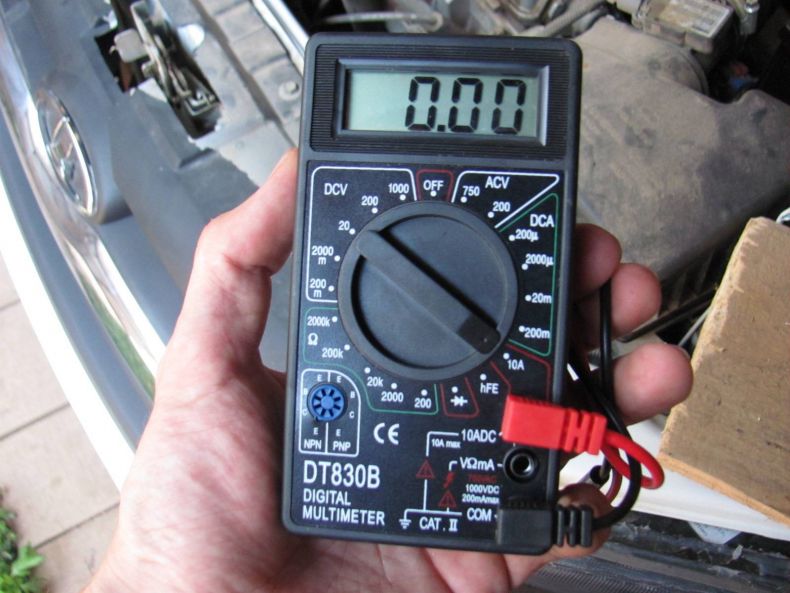

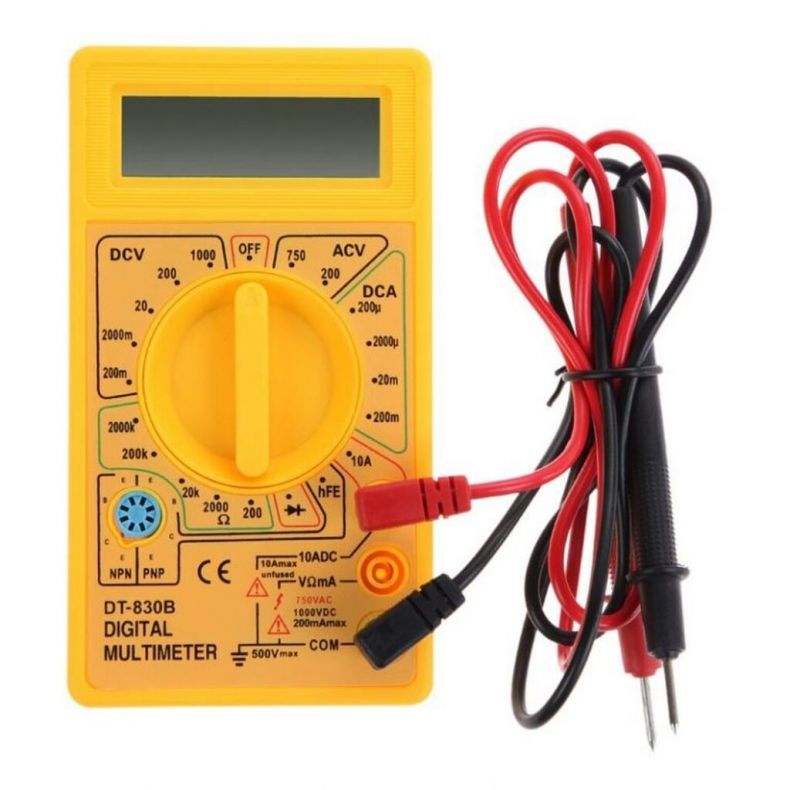

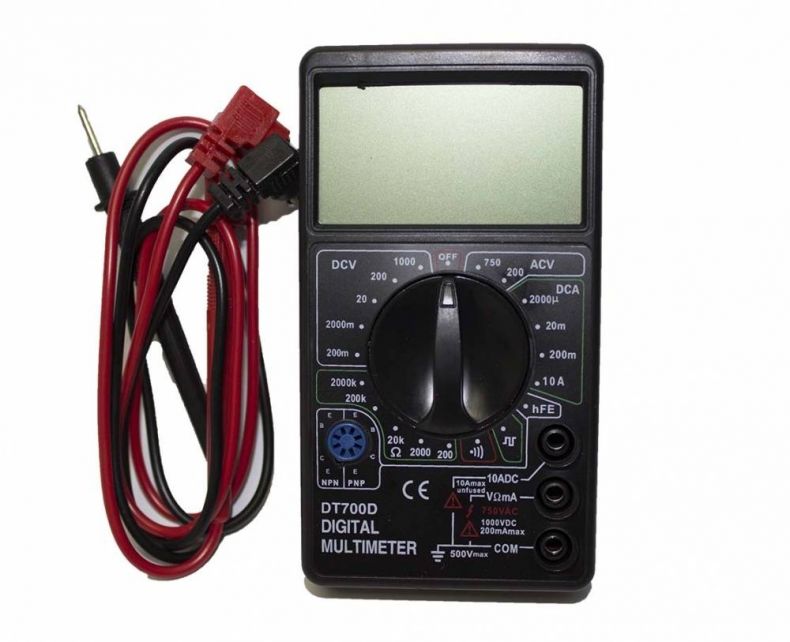

  • DT830B – популярный мультиметр китайского производства. Установка и смена режимов производится вручную. Прибор обязательно нужно беречь от ударов и механических воздействий, так как корпус имеет бюджетное исполнение, подсветка экрана отсутствует.

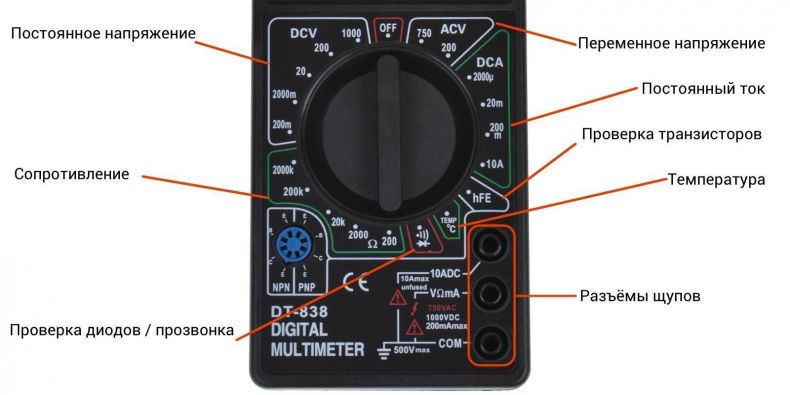

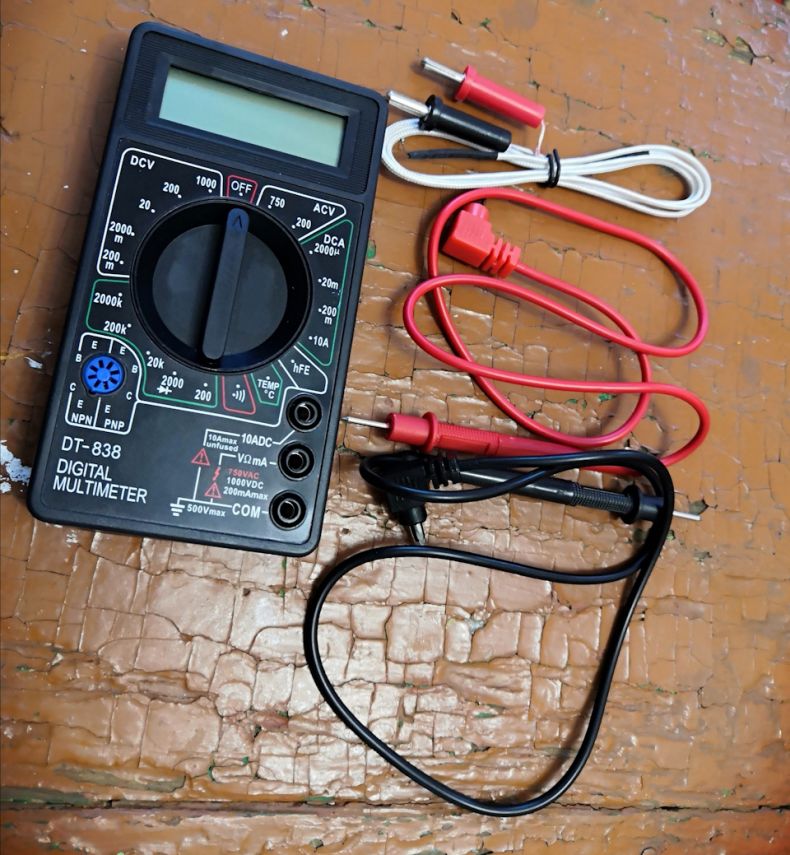

  • DT838 – модель схожа с предыдущей, но такое расширение функционала, как: измерение температуры, наличие прозвонки, наличие предохранителей, возможность проверки транзисторов и диодов, делает эту модель более выгодной для пользователя.
  • DT9208A – данный комплект имеет термопару для измерения температуры от -40 до +1000 °С, после 15 минут работы срабатывает таймер и прибор отключается, корпус имеет достаточно надежное исполнение, имеется откидной дисплей с возможностью поворота под нужным углом пользователю, измеренное значение можно зафиксировать клавишей «hold».
  • DT9205A – прибор отличается высокой точностью измерения, корпус выполнен из прочного пластика, но из недостатков следует отметить достаточно габаритные размеры.
  • DT-61 – универсальный прибор, объединяющий функции шумомера для измерения уровня шума в помещении, термометра, измерителя переменного тока, базового измерителя параметров цепи, люксметра для измерения уровня освещения.

Мультиметр широко применяется в электронике, электротехнике, при проведении ремонтных и отделочных работ, в быту, в промышленной среде.

Работа с мультиметром не отличается особой сложностью, но основные правила пользования и подготовки прибора к работе должны быть известны всем пользователям.

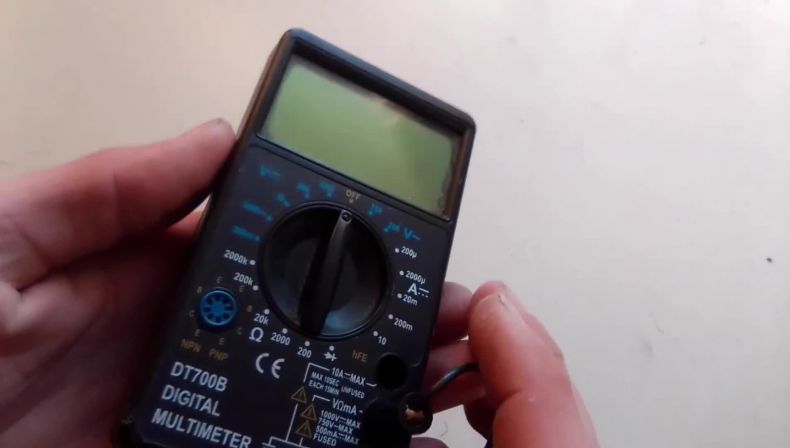

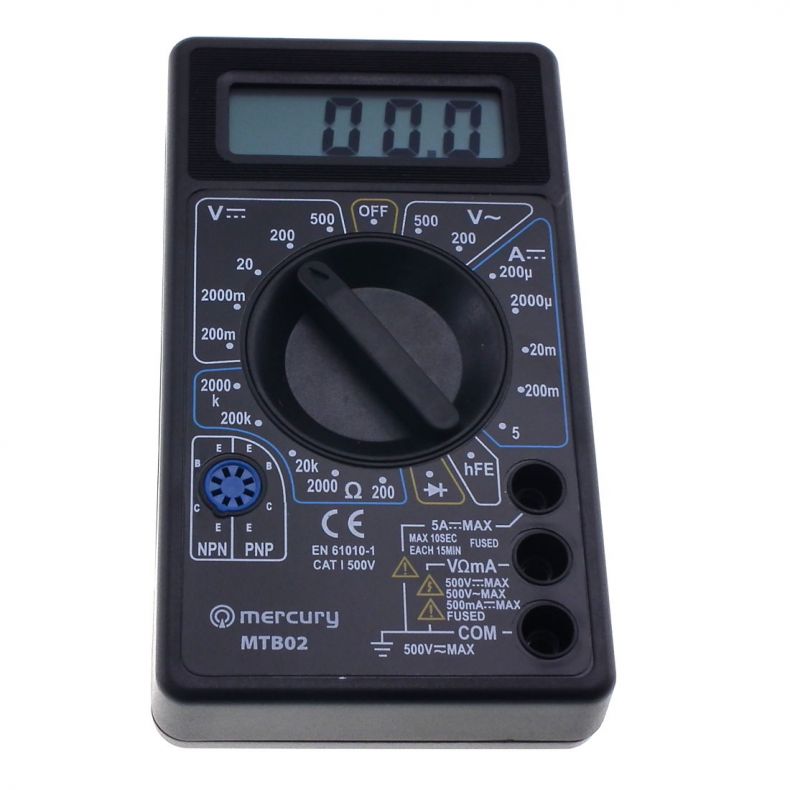

Фото как правильно пользоваться мультиметром
