Как менять проводку в квартире своими руками: тонкости демонтажа старой и установки новой частями проводки без штробления

Вопрос замены проводки в квартире возникает в последнее время все чаще, так как многоквартирные дома, построенные еще в советское время, уже имеют срок эксплуатации минимум около сорока лет.

За это время, безусловно, инженерные сети в большинстве случаев приходят в негодность, в том числе и сети электроснабжения. Когда владелец квартиры сталкивается с принятием решения о замене инженерных сетей, возникает вопрос, возможно ли эту трудоемкую работу выполнить своими силами.

Зачем менять проводку в квартире?

Ранее при городском строительстве выполнялись следующие рекомендации в части электроснабжения многоквартирных домов:

• использовалась схема с глухозаземленной нейтралью (TN-С);
• разводка выполнялась проводами и кабелями с алюминиевыми жилами.

Такой вариант был удобен с технической точки зрения, и был менее затратным. Но со временем появились доказательства того, что сеть с глухозаземленной нейтралью не практична, так как при обрыве совмещенного нулевого защитного и нулевого рабочего проводника (PEN) защита при повреждениях сети не срабатывает.

Алюминий в качестве материала для жил кабелей имеет хуже электропроводящие свойства, подвержен окислению и разрушению со временем, но более дешевый.

Таким образом, устаревшую электропроводку в квартире необходимо заменять при любом удобном случае как можно раньше во избежание опасных аварийных ситуаций.

Основные этапы замены проводки в квартире

Для замены проводки в квартире необходимо производить комплексную работу (замена проводов и кабелей во всей квартире, включая розетки, выключатели, распределительный щит со всем содержимым). Замена проводки в одном из помещений квартиры не даст никаких результатов, необходим капитальный ремонт электропроводки.

В связи с тем, что электрические сети находятся глубоко в стенах, работы по монтажу новой проводки следует производить только во время полноценного ремонта квартиры. Поверхностным ремонтом в данной ситуации не обойтись.

Осуществление работ по замене устаревших электрических сетей возможно самостоятельно только в том случае, если имеется навык электромонтажных работ.

Выполнение проекта электроснабжения целесообразнее доверить специалистам, так как для нормальной работы электрических сетей необходим грамотный расчет сечений проводов и кабелей, выбор автоматических выключателей и устройств защитного отключения, а также проверка выбранного оборудования на устойчивость к токам короткого замыкания. В противном случае возможны регулярные отключения электричества, а в наихудшем случае короткие замыкания.

Для возможности осуществления работ по замене электропроводки необходимо выполнить следующие действия в указанной последовательности:

• разработка проекта электроснабжения (включая схему электроснабжения квартиры и план разводки);
• демонтаж устаревших проводов и кабелей, автоматических выключателей и другой электроаппаратуры;
• прокладка обновленной электропроводки согласно выполненному проекту;
• осуществление пусконаладочных работ.

Разработка проекта электроснабжения

Проект электроснабжения должен выполняться строго согласно действующей нормативно-технической документации, в соответствии с правилами устройства электроустановок (ПУЭ). Начинается выполнение проектной документации с расчета потребляемой мощности электроприемников, находящихся в квартире.

Электрические потребители разбиваются на группы в соответствии с разрешенной допустимой мощностью, выделяемой на одну квартиру (согласно рекомендациям по проектированию обычно не более 5 кВт в старых домах и до 10 кВт в новостройках).

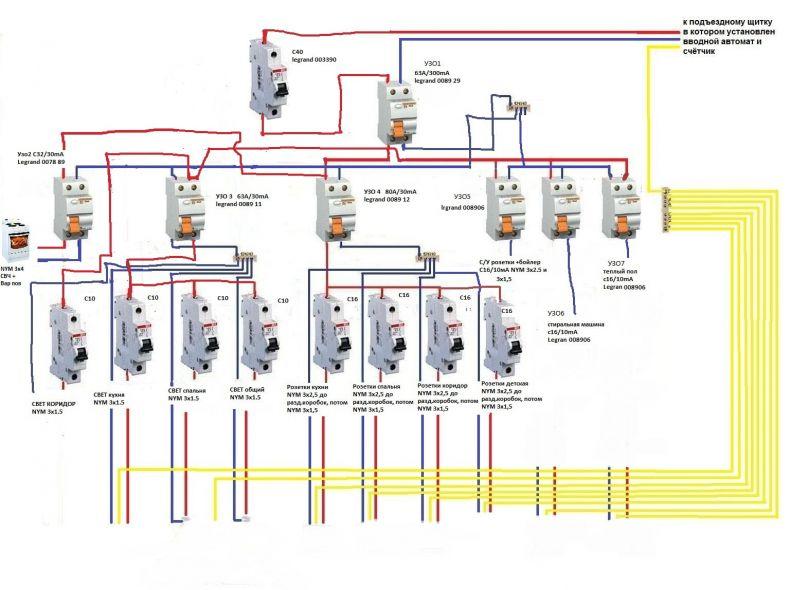

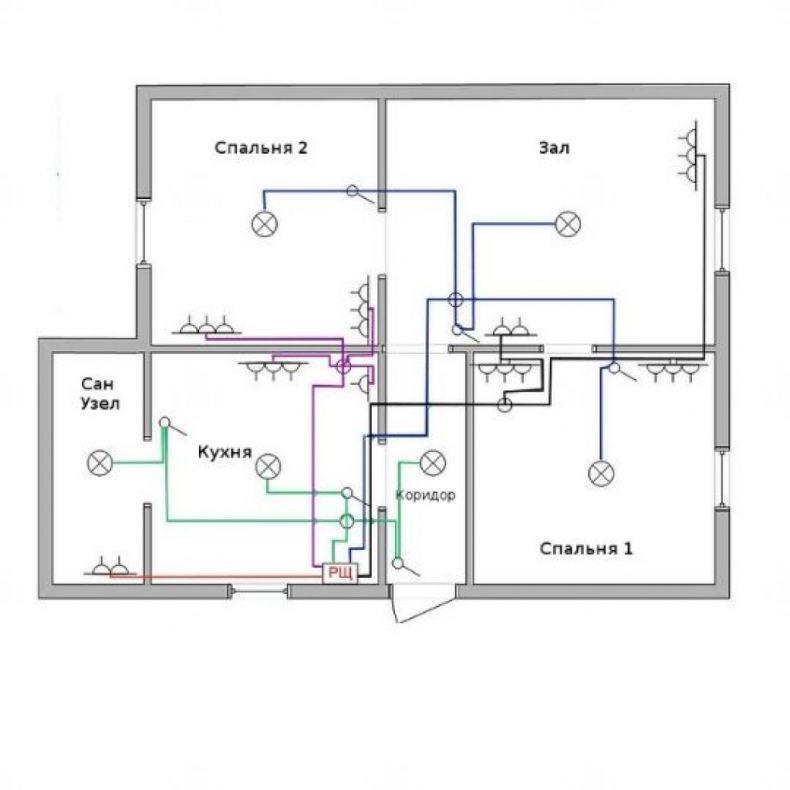

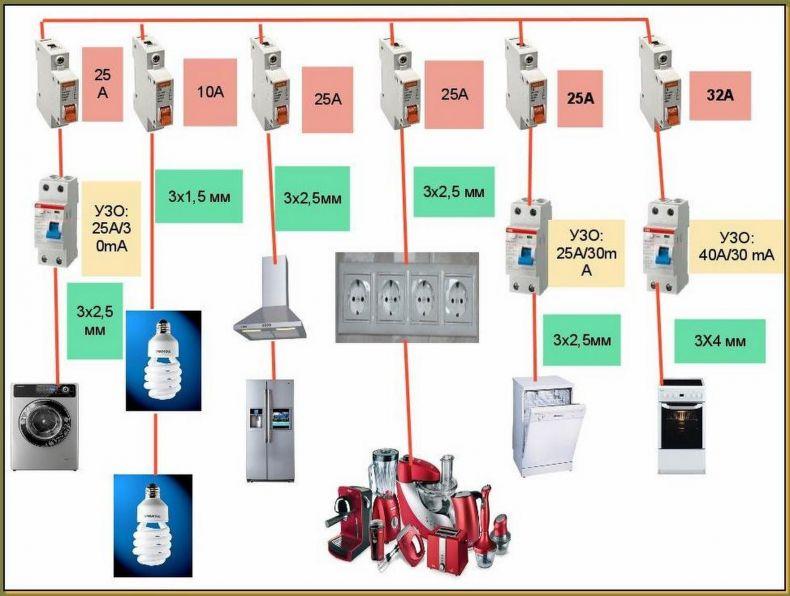

При необходимости выполняется схема электроснабжения квартиры с указанием выбранного электрооборудования. Существующие в помещениях квартиры электропотребители с подведенными к ним кабелями и проводами изображаются на плане разводки.

Согласно схеме электроснабжения и плану составляется спецификация с указанием выбранного оборудования, материалов кабельной продукции и других вспомогательных материалов.

Согласование проекта

В случае замены электропроводки в квартире со старой на новую необходимость согласования проекта электроснабжения с разного рода организациями отсутствует. Согласование требуется лишь в том случае, если в рамках замены электрической проводки будут устанавливаться новые электроприемники большой мощности.

Таким образом, работы по замене электропроводки могут быть выполнены силами специализированной электромонтажной организации или своими силами, но только в том случае, если имеется навык электромонтажных работ.

Подготовка материалов

Материалы для работ должны быть закуплены согласно спецификации в проекте электроснабжения.

Для проводки из меди нужно приобретать кабели и провода марок ВВГ, ПВС, NYM:

• ВВГ – медный кабель с ПВХ изоляцией;
• ПВС – провод с медной жилой и ПВХ изоляцией;
• NYM – изготовленный по немецкому стандарту.

В общем случае для групп освещения принимается сечение кабеля 1,5 мм2. Автоматический выключатель 10-16 А.

Для розеточной сети сечение кабеля должно быть не меньше 2,5 мм2. Автоматический выключатель 16-20 А. Розетки должны устанавливаться из расчета – как минимум одна розетка на шесть квадратных метров помещения.

Для электроплит используемый кабель должен быть сечением не менее 6 мм2. Автоматический выключатель не менее 32 А.

Этапы работ по монтажным работам

После приобретения всего необходимого материала нужно приступать непосредственно к работам. Замена электрической проводки во всей квартире – это очень пыльное и трудоемкое мероприятие, поэтому нужно быть к этому изначально готовыми.

В связи с тем, что проводка обычно в квартире прокладывается скрытно, необходимо с помощью перфоратора штробить стены и демонтировать сначала устаревшие провода и кабели, и только после этого приступать к замене.

Далее рассмотрены этапы работ более подробно, чтобы было понятно каждому, как правильно и в какой последовательности выполнять работы по замене электрических сетей.

Демонтаж

Работы по демонтажу старой проводки необходимо начинать только после отключения вводного автоматического выключателя квартиры, находящегося в электрическом щитке (это наиболее большой по размеру выключатель с наибольшим номинальным током – более 25 А).

Как только квартира обесточена нужно убедиться в этом с помощью мультиметра, вольтметра или двухполюсного индикатора напряжения. Приборы нужно подносить к розеткам и таким образом осуществить проверку на отсутствие напряжения в сети.

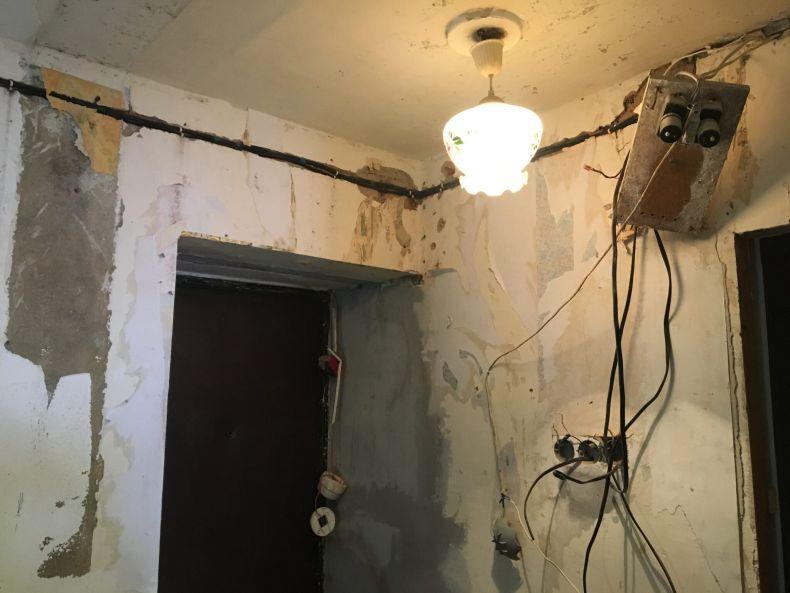

После этого следует демонтировать все розетки, выключатели, осветительные приборы и удлинители, а также распределительные коробки.

Проводка удаляется по направлению от розеток и выключателей к коробкам и далее в сторону распределительного щита квартиры.

Разметка

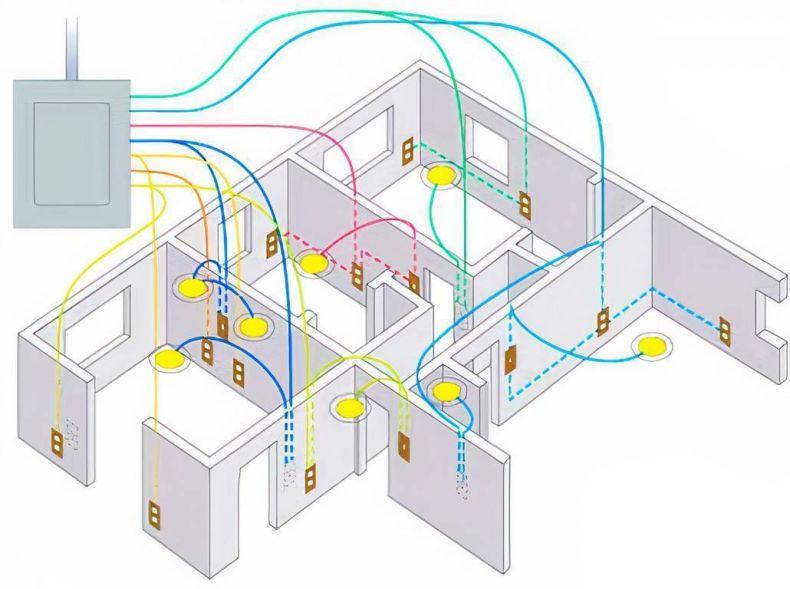

Если работы выполняются своими силами, то рекомендуется в соответствии с планом проекта наметить места расположения розеток, выключателей для освещения, клеммных коробок, предполагаемые линии проводки.

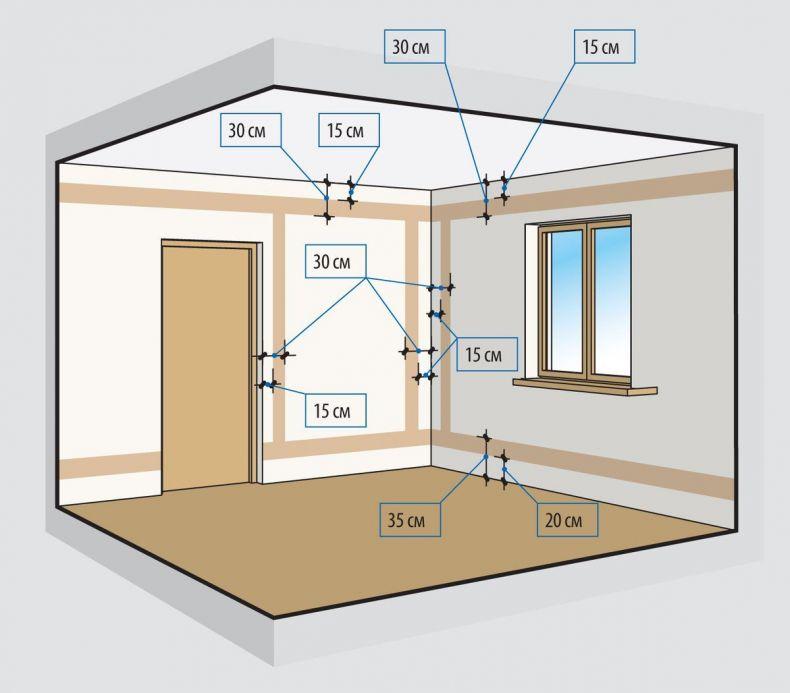

Стоит учитывать, что провода и кабели нужно располагать строго вертикально и горизонтально во избежание лишних пересечений, от дверных проемов отступая около 20 см. Важно следить, чтобы электропроводка не соприкасалась с металлическими частями строительных и прочих конструкций.

После нанесения разметки необходимо приступать к штроблению стен для прокладки кабельных лотков и клеммных коробок.

Необходимо выдерживать рекомендуемую высоту установок розеток и выключателей для освещения, а также клеммных коробок.

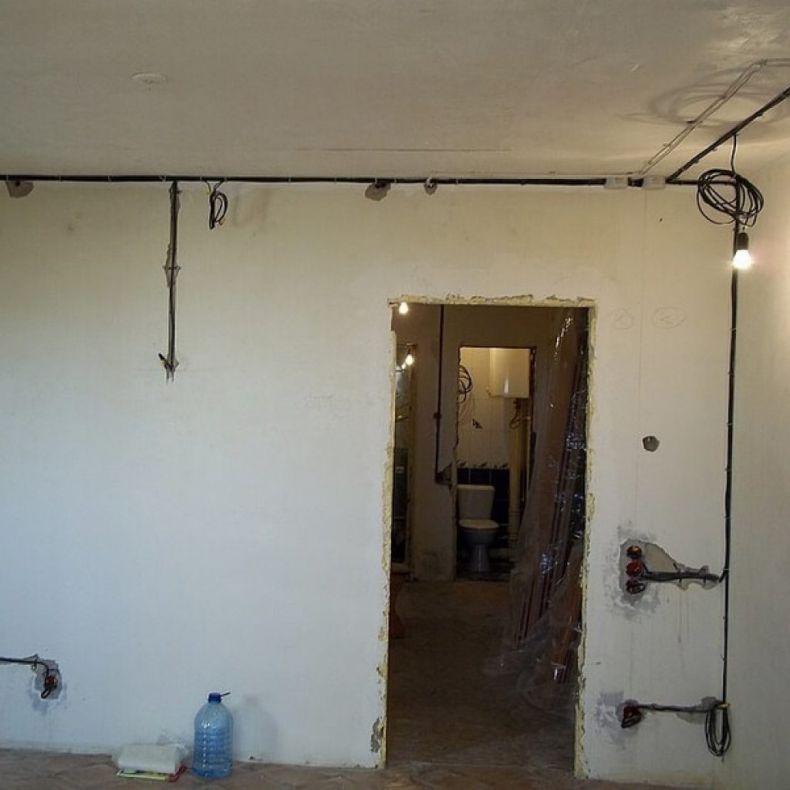

Прокладка электропроводки

Следующим этапом выполняется прокладка новой проводки. Работы следует выполнять строго в соответствии с рекомендациями по электромонтажным работам, прописанным в ПУЭ. Там указаны также необходимые отступы при установке и требования по расположению клеммных коробок, выключателей света, розеток. Даны рекомендации и требования по способам прокладки кабелей.

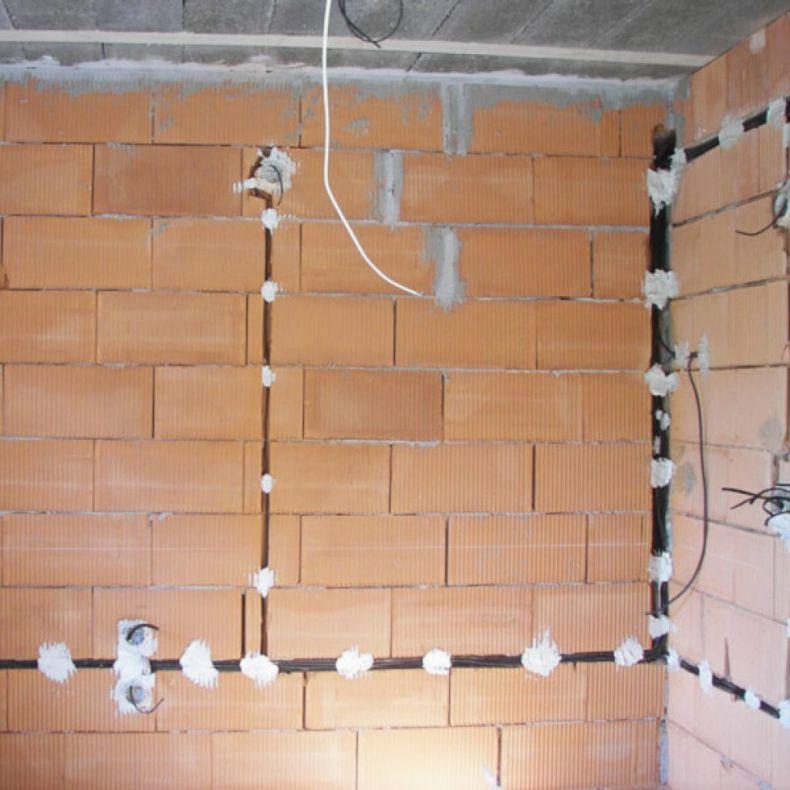

Под розетки и выключатели при необходимости выполняются отверстия в стенах перфоратором. Если установка нового оборудования не требуется, то подойдут уже существующие отверстия. Для проводки также перфоратором или болгаркой делаются штробы. Штроба в глубину должна быть не менее 2 см, шириной по требованию (должно свободно помещаться нужное количество кабелей).

В потолках чаще всего необходимо выполнить для одной прокладки два отверстия и протянуть сквозь них кабели, так как в потолках старых домов присутствуют пустоты.

Прокладка электропроводки должна выполняться по направлению от вводного кабеля в квартиру к потребителям электрической энергии.

Установка аппаратов защиты

Аппараты защиты (автоматические выключатели, устройства защитного отключения) должны устанавливаться в соответствии с проектом электроснабжения, выполненным профессионалами своего дела. При нарушении требований проекта с большой вероятностью произойдет аварийная ситуация.

Подключение к щитку

Установку аппаратов защиты в распределительный щит квартиры нужно доверить профессиональному электрику. На этом точно экономить не нужно. По окончании работ электрик сможет прозвонить установленную проводку и выполнить пусконаладочные работы.

Меры безопасности

Стоит помнить, что любые работы с электрическими приборами стоит производить только после обесточивания сети. Все инструменты, которыми работает человек, должны иметь изолированные части ручек (например, резиновые).

Работы по замене электропроводки совершенно не сложны для профессионального электрика, для обычного же обывателя работа будет трудоемкой и очень ответственной. В случае допущенных ошибок в процессе работы могут произойти непоправимые последствия.

Поэтому безопасность в любом случае должна перевешивать вопросы экономии денежных средств. И только если данные работы проводились неоднократно самостоятельно, можно их выполнять своими силами.

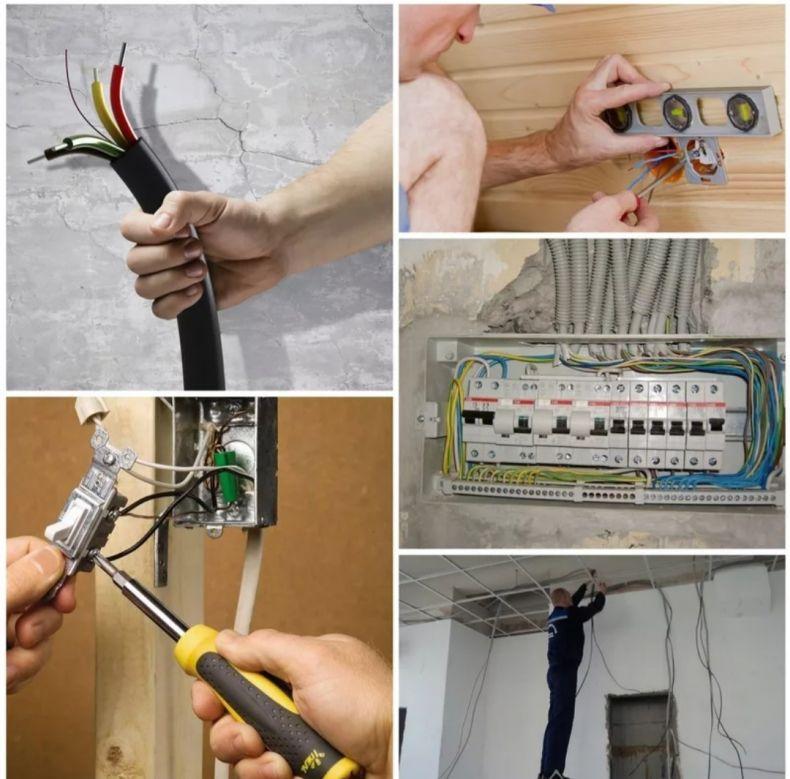

Фото примеров замены проводки в квартире
