Как подключить светодиодную ленту к компьютеру? Соединение RGB-ленты для музыки через порт USB и напрямую к блоку питания

Автор: Инженерная компания "КАПРО"

К популярному методу освещения зданий относится светодиодная подсветка при помощи светодиодной ленточки. У нее имеется несколько плюсов по сравнению с иными источниками освещения.

Экономичность, несложность прикрепления – делают ее комфортной для применения в различных зданиях и определенных местах, например, в корпусе блока питания, на противоположной стороне экрана либо подсветка для ПК.

Содержание

Зачем необходима подсветка околокомпьютерного участка

ПК уже давно считается главной составляющей каждой квартиры либо иного жилья. Люди немало времени проводят за монитором компьютера, поэтому нужно сделать данную рабочую зону комфортной.

Кроме того, отсутствие подсветки около мониторов, экранов ТВ может привести к ухудшению здоровья, особенно – зрения.

Главное – подсвечивать экран ПК ночью, чтобы яркие лучи света, исходящие от экрана, не выделяли окружающий интерьер, не вызывали утомление глаз пользователя. Для этого подходит светодиодная ленточка, благодаря ей комната будет выглядеть более изящной и современной.

Светодиодная лента зрительно выделяет компьютерную зону. Кроме того, можно применить ее в виде новогоднего оформления либо украшающей подсветки в системном блоке.

Особенности, принцип работы светодиодной ленточки

Светодиодную ленточку нередко применяют из-за таких ее преимуществ:

Очень хорошее свечение;
Продолжительный период службы;
Экономное потребление электричества;
Эластичность, возможность установить в различную систему;
Несложность установки на различную поверхность из-за клеящейся поверхности;

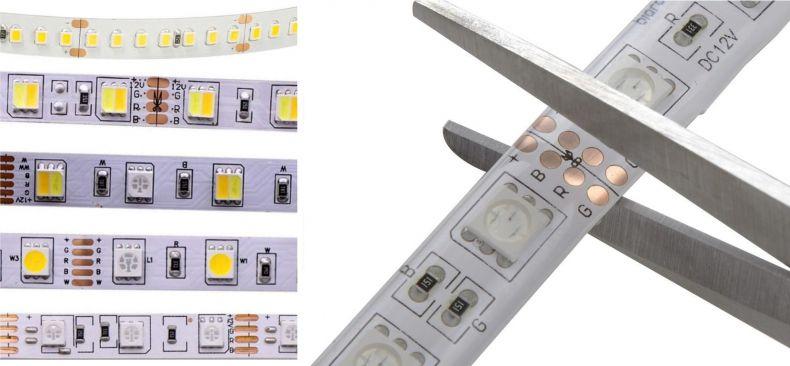

Можно отрегулировать протяженность ленточки (надрезать и удлинять, сколько потребуется).

Нужно учесть то, что светодиодная ленточка считается низковольтным оснащением, т. е. для ее питания потребуется напряжение 12 либо 24 В.

В домашней же электросети – 220 В, потому этот осветительный комплимент необходимо подключить только при помощи системного блока, выбранный в зависимости от того, какова мощность потребляемой электричество ленты.

Имеются еще в продаже led-светильники, рассчитанные для тока мощностью 220 В, подключаются они прямо к розетке, однако для освещения ПК эти осветительные устройства не подойдут. Подходящий вариант для компьютерной подсветки – ток 12 В.

К персональному компьютеру можно подключить различные ленты, только перед покупкой ее в магазине, нужно определиться с определенными данными для эффективного применения ее в будущем:

Плотность светодиодных кристаллов;
Моно либо трехцветное свечение;
Протяженность;
Класс влагозащищенности.

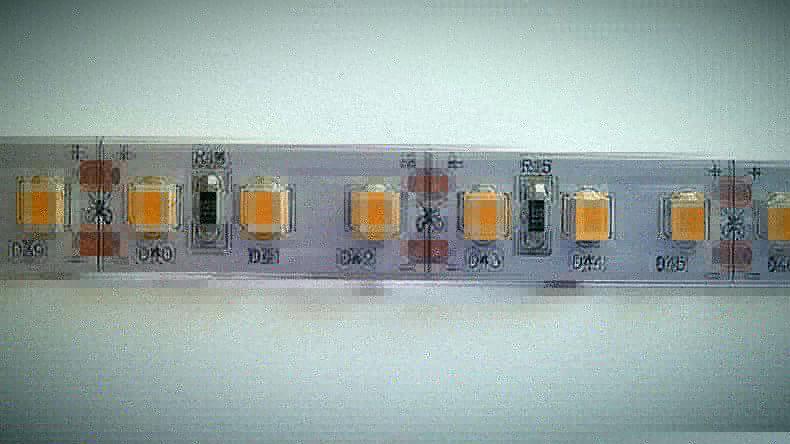

От того, какая плотность у светодиодов, будет зависеть совокупная мощность устройства освещения и подбор системного блока. Имеются ленточки с плотностью 30, 60, 120 диодов на 1 метр.

Протяженность простой катушки – пять метров, для освещения лишь компьютера ее обычно хватает. Для семейного применения хватает невысокого класса водозащищенности 20IP.

Необходимые материалы и инструментарий

Чтобы подсоединить светодиодную ленточку к самому системному блоку от ПК, понадобятся:

Моно- либо полихроматическая ленточка;
Паяльник;
Припой, имеющий флюс;
Ножницы;
Кабели соединительные;
Бокорезы либо кусачки;
Заостренный нож, необходимый для удаления изоляции.

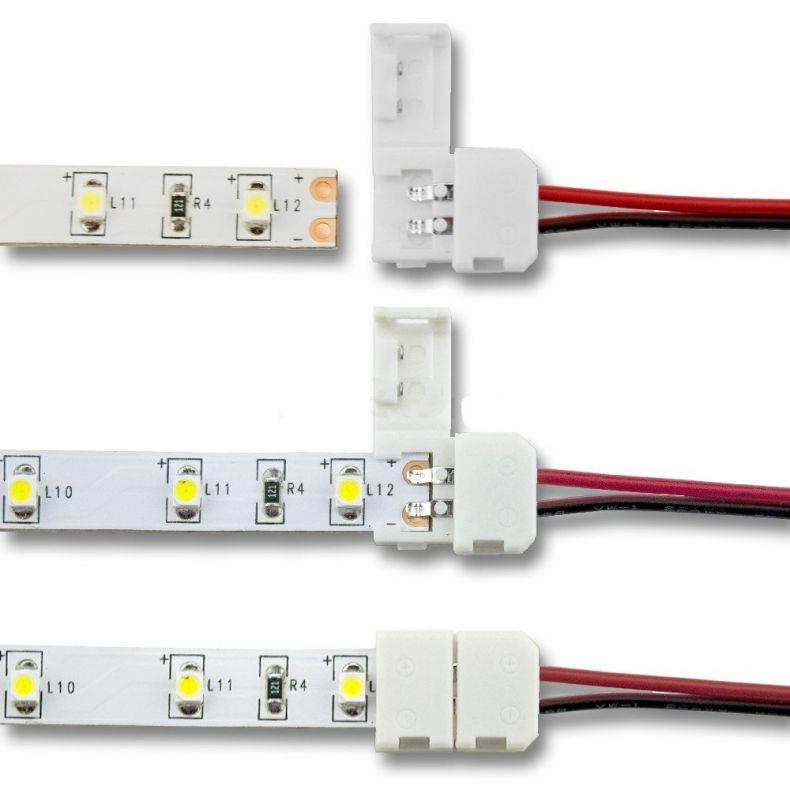

Порой для подключения светодиодных лент применяют особые коннекторы. Эти изделия удобно использовать, так как их не обязательно паять. Но если вы планируете подсоединить светильник к ПК, то паяльник потребуется в обязательном порядке, потому можно не покупать коннекторы.

Схема подсоединения простой ленты

Обыкновенную, либо монохромную ленточку можно подключать к персональному компьютеру с помощью нескольких способов:

Подсоединив к системному блоку через один из molex-портов;
При помощи USB-разъема;
Подсоединив к материнской плате персонального компьютера.

Чтобы подсоединить светодиодную ленточку к блоку питания подходит любой из этих трех приемов, для ноутбука – лишь 2-ой метод.

Одним из самых обычных методов подсоединения ленточки к ПК считается применение molex-порта. У него есть 4 контакта — 1 желтый, 2 черных и 1 красный. Схема расстановки:

Желтого цвета — +12 В;
Черный — земля;
Черной расцветки — земля;
Красного оттенка — +5 В.

Легче подсоединить светодиодную ленточку, применяя желтый + 1 из кабелей черной расцветки. Кабели с красным оттенком + второй кабель с черным можно обрезать либо изолировать. Необходимо сделать следующие шаги:

Выключить персональный компьютер.
Обрезать нужные кабели от колодки.
Подчистить края, затем — припаять к ним: или контакты ленточки (это комфортно, если будет подсвечиваться изнутри блок питания), либо удлинительные кабели от самой подсветки.
Сразу необходимо вставить части термоусадочной трубки, чтобы позже изолировать зоны спайки.

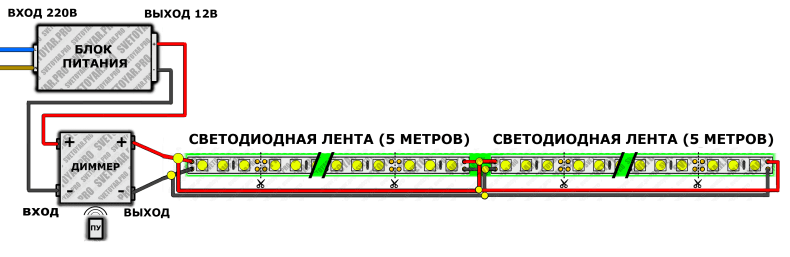

Еще нужно учесть то, что ленточка будет освещать пространство постоянно. Если понадобится ее выключить, то потребуется установка выключателя. Кое-какие пользователи монтируют диммер, который позволяет настроить яркость на собственное усмотрение.

Об иных способах подсоединения рассказывается далее. Их применяют или в случае если необходимо подсоединить ленточку к USB, либо в целях полихроматического оформления ПК.

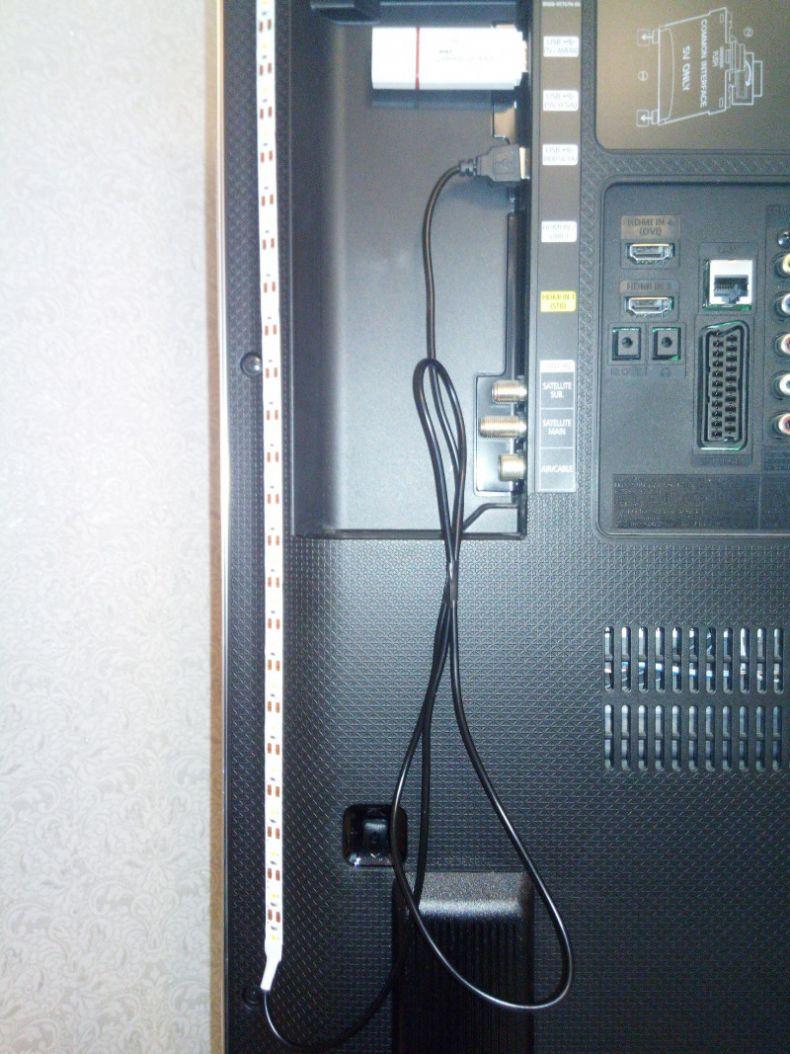

Применяем USB-разъем

Подсоединение к USB-разъем настольного ПК может понадобиться при отсутствии порта внутреннего питания. В случае применения ноутбука это считается единым вероятным вариантом подсоединения светодиодной ленточки. Других интерфейсов для подсоединения нужного напряжения нет.

Подсоединение диодов к USB-разъему связано с несколькими проблемами:

Несоответствие тока USB-порта напряжению в светодиодной ленточке;
Невысокое допускаемое напряжение нагрузки. Стандартом предусматривается напряжение не больше 500мА.

Чтобы создать требуемый ток, надо купить либо сделать собственными руками преобразователь 5 В → 12 В.

Нужно понимать то, что увеличение тока в 2,5 раза спровоцирует понижение допускаемого напряжения на тоже самое значение, т. е. до напряжения 200мА. Непосредственно на это напряжение потребления светодиодной ленточки стоит ориентироваться во время подсоединения источников освещения.

Важно! Превышение показателей максимально допускаемого напряжения грозит поломкой USB-разъема.

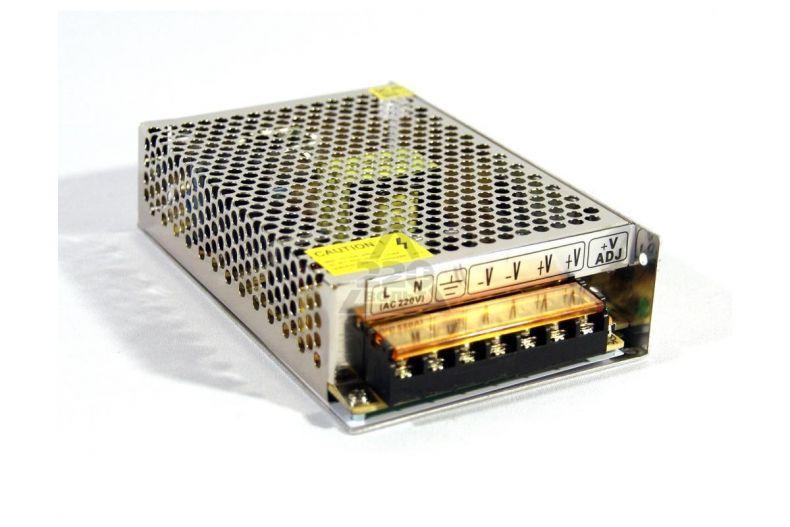

Подсоединение к сети посредством системного блока

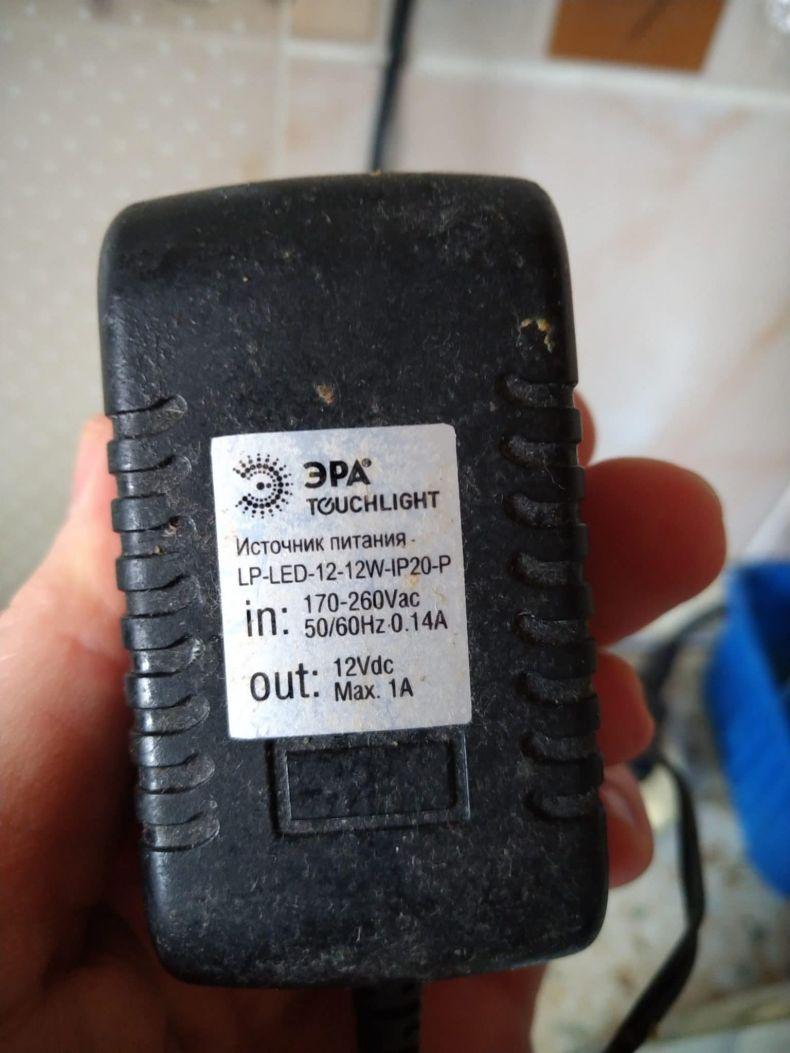

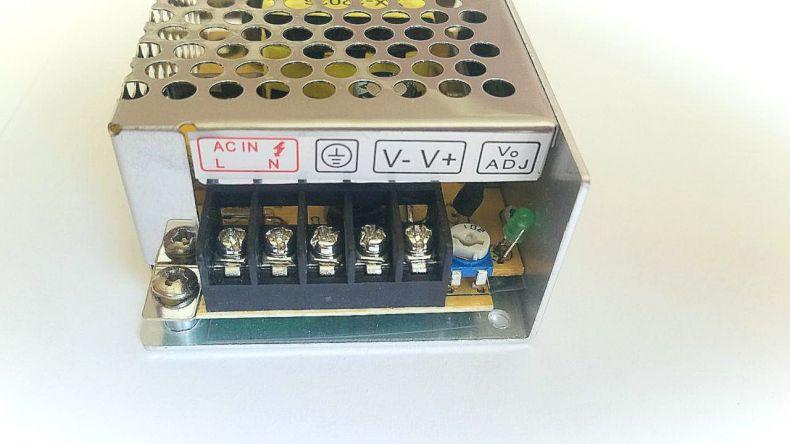

Преобразователь уменьшает напряжение в электросети до 24 В либо 12 В. Системные блоки бывают различные. Подходят: преобразователи от ноутбука, зарядные устройства для гаджета, ПК.

Главное — чтобы напряжение, передаваемое с блока питания, было больше, чем напряжение, потребляемое светодиодной ленточкой. К примеру, 1 метр светильника будет потреблять 0,4 А., пять метров — 2 А.

Напряжение системного блока указывается на самом корпусе. Подсчитать его можно легко. В случае подсоединения светильника к системному блоку, главное — придерживаться полярности, в противном случае он не сможет включиться.
