Как подключить светодиодную ленту к блоку питания? Общие правила монтажа с димером и питанием от компьютера с пультом управления

В быту все чаще применяют светодиодные приборы взамен традиционным. Выбирают их из-за способности экономить электричество и создавать сказочную обстановку в помещении.

Чтобы LED-лента функционировала правильно, необходимо знать основные правила ее подключения к источнику питания.

Светодиодные ленты и их типы

LED-лента — это широкая гибкая линия. Такая линия имеет разную ширину. По длине платы расположены светодиоды и другие рабочие схемы. Фонарики могут располагаться как в один ряд, так и в несколько рядов.

Такое расположение огней способствует отличному рассеиванию потока света.

  • Чтобы иметь представление о том, какую ленту купить лучше всего, необходимо уметь считывать маркировку. Существуют специальные таблицы, в которых вписаны обозначения и их расшифровка.
  • На самой ленте всегда должны присутствовать обозначения удельной потребляемой мощности, значение излучаемого светового потока одним светодиодом. Обязательно должна присутствовать маркировка напряжения питания.

Характеристика светодиодов подчинена стандартам. Самыми популярными светодиодными лентами являются SMD 3528 и 5050. На одной LED ленте может находиться до 60, 120 диодов. Встречаются ленты и с 240 диодами. С обратной зоны подобных лент часто можно увидеть самоклеющуюся ленту.

Все LED ленты поступают в продажу метражом. В зависимости от типа ленты на одном метре возможно расположить разное количество диодных лампочек.

Также важно упомянуть, что на каждом SMD-приборе находятся контактные зоны. Подобные площадки необходимы для увеличения площади ленты. На таких областях часто присутствует обозначение ножниц, по которым возможно и сделать разрез ленты.

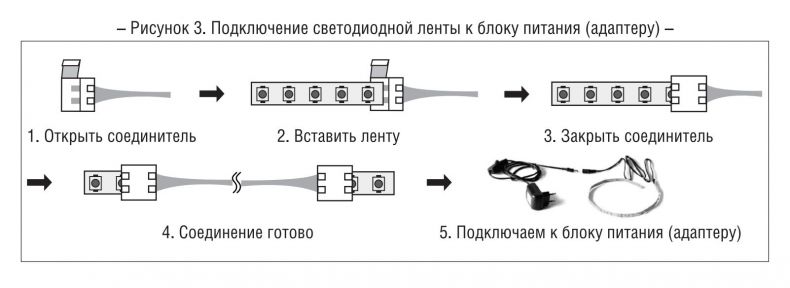

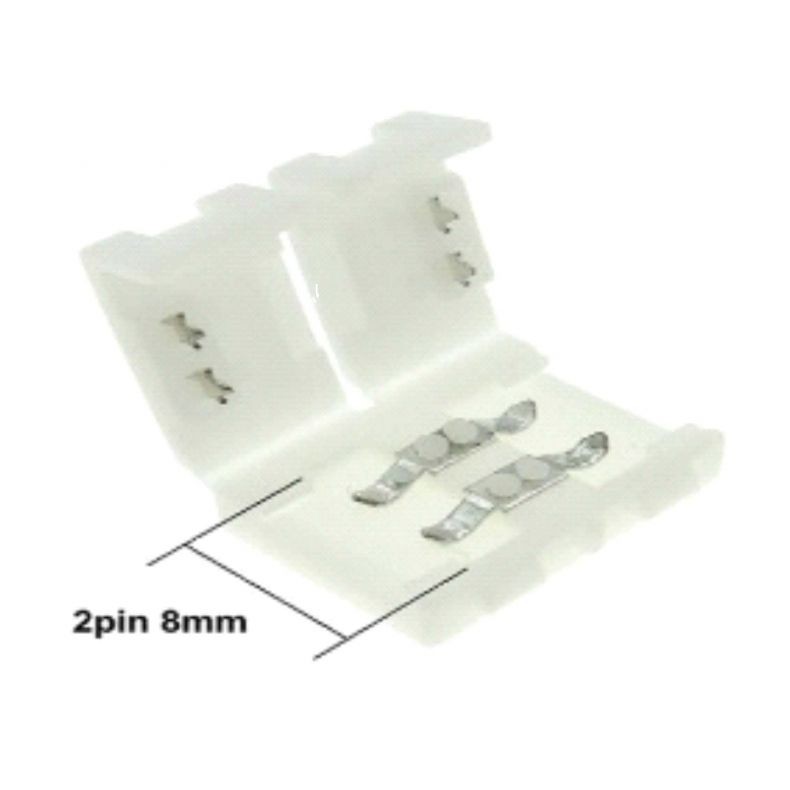

Соединяются между собой отрезки лент посредством специальной пайки.

  • Возможно говорить о DIP LED. Отличаются подобные диоды своими формами. В размере они могут быть от 3 до 5 мм. Наклеиваются диоды на гибкую ножку. Гирлянды, собранные из такого вида диодов, заливаются силиконом.
  • Производиться они могут разной длины. Иногда такой вариант заключают в матовую трубу. Такие трубки используются не только для внутреннего освещения, но и для наружного.

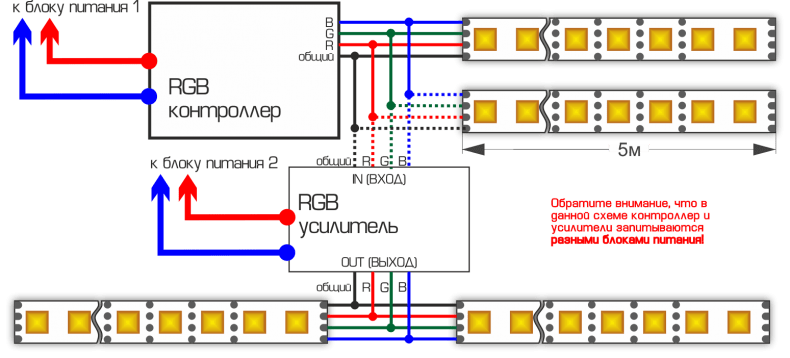

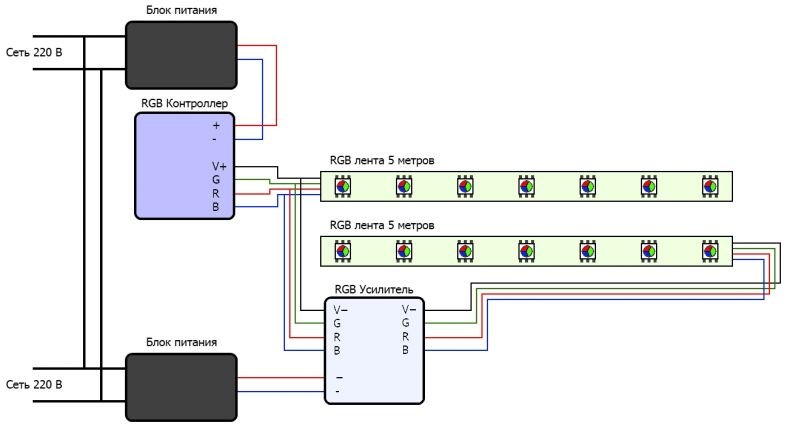

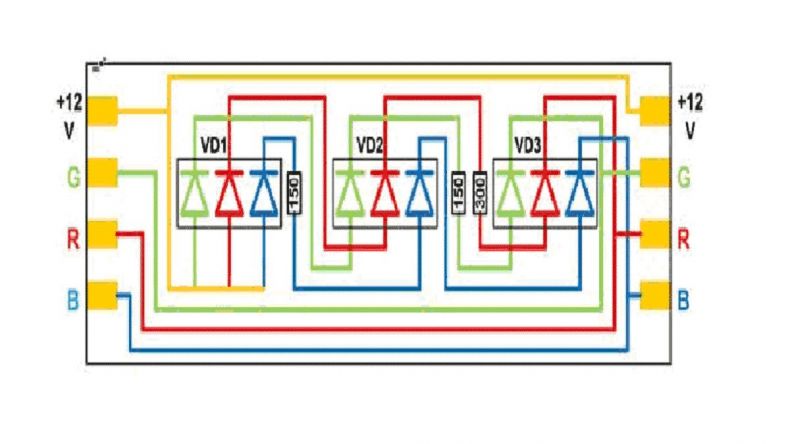

Выделяют RGB ленты. Это вариант разноцветный вариант гирлянды. За смену цветового оттенка гирлянды отвечают специальные контроллеры. На гирлянде изменяются не только цвета, но а также насыщенность гаммы, ее яркость.

Питание гирлянды

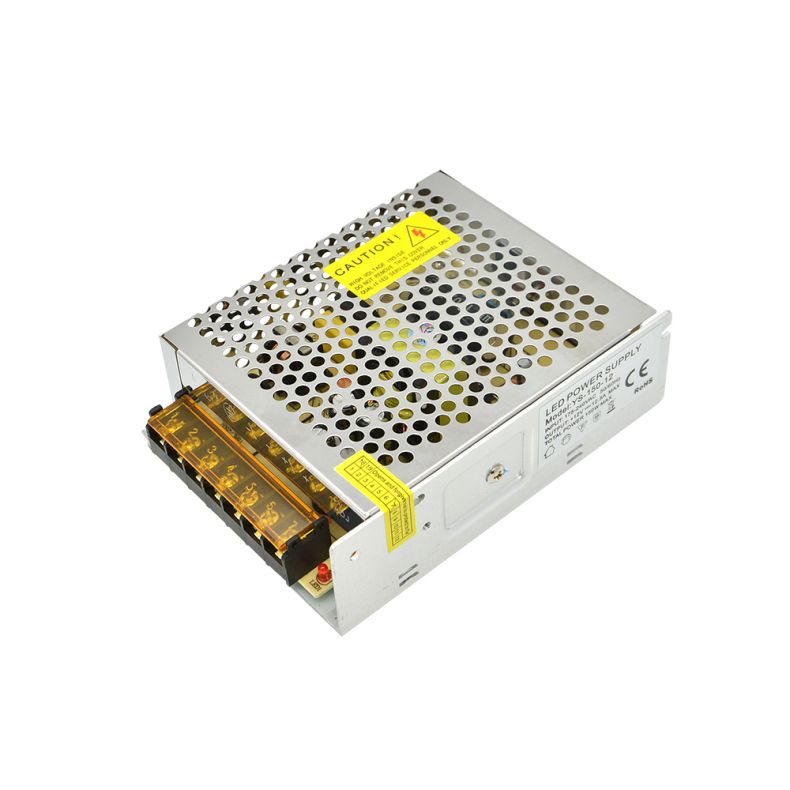

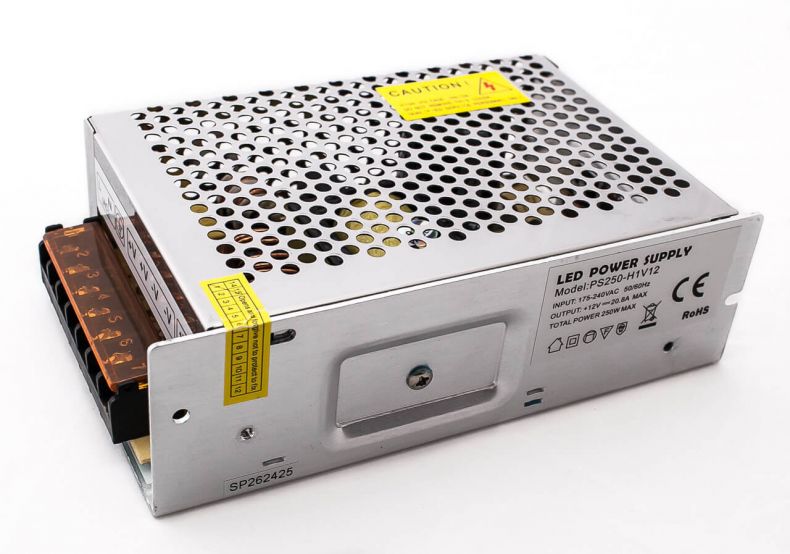

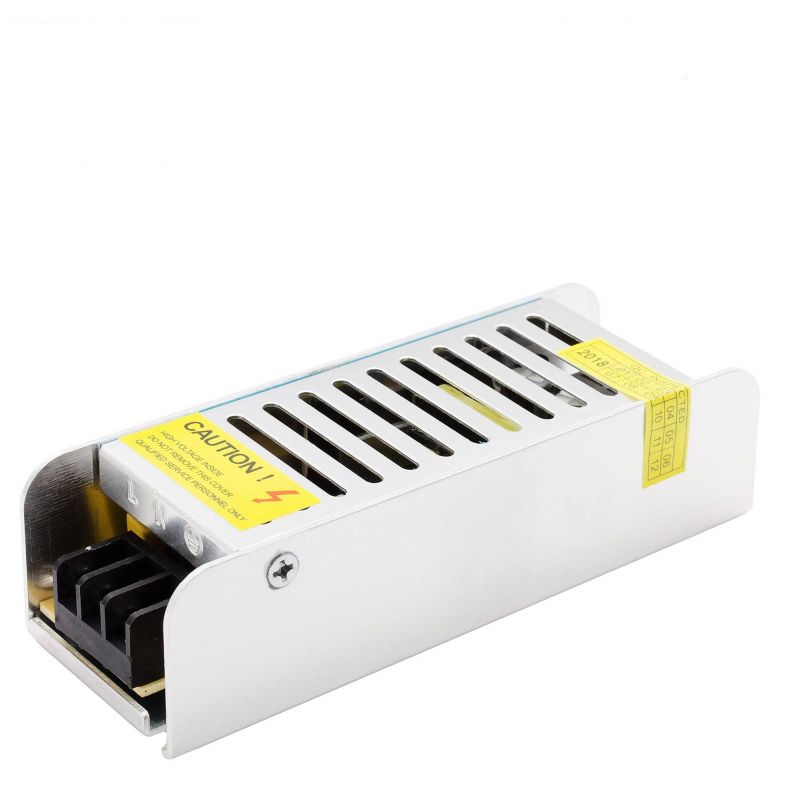

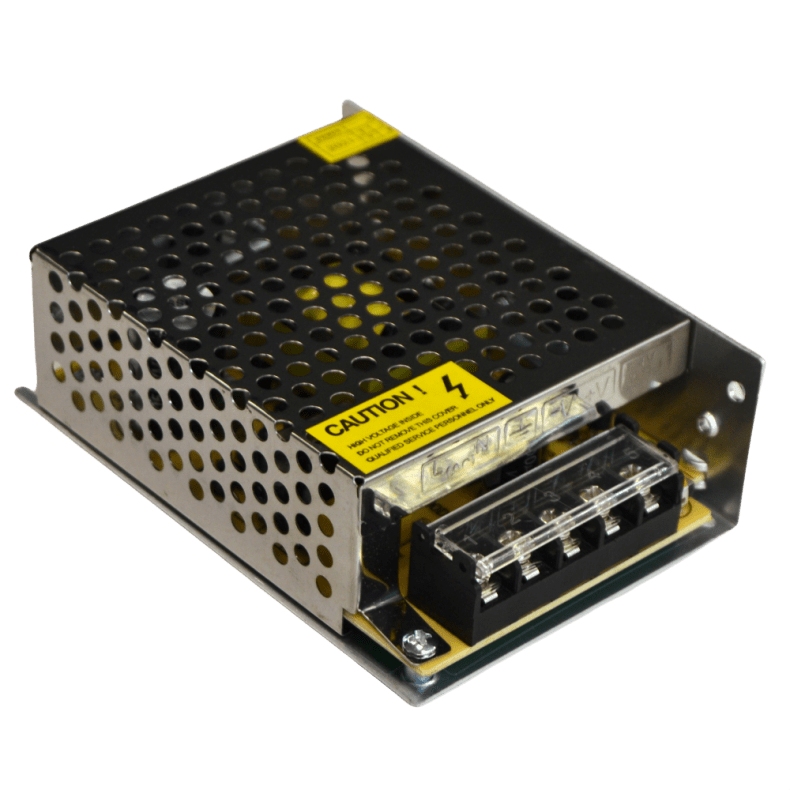

Для нормального функционирования гирлянды важно позаботиться о правильном подключении ее к системе питания. Для этих целей применяют блок питания. Зачастую он не поставляется вместе с гирляндой, его приобретают отдельно.

Блок питания подбирается относительно потребностей гирлянды в потребляемой мощности. Некоторые модели могут быть напряжения в 12В, другие в 24В. Средний показатель потребляемого напряжения зависит от количества диодов на ней.

При расчете покупки блока необходимо показатель удельной мощности одного погонного метра ленты перемножить на количество метров. Далее необходимо к цифре добавить 25/30% мощности в запас.

В результате подобных подсчетов станет известен показатель минимальной мощности блока питания.

Контроллер

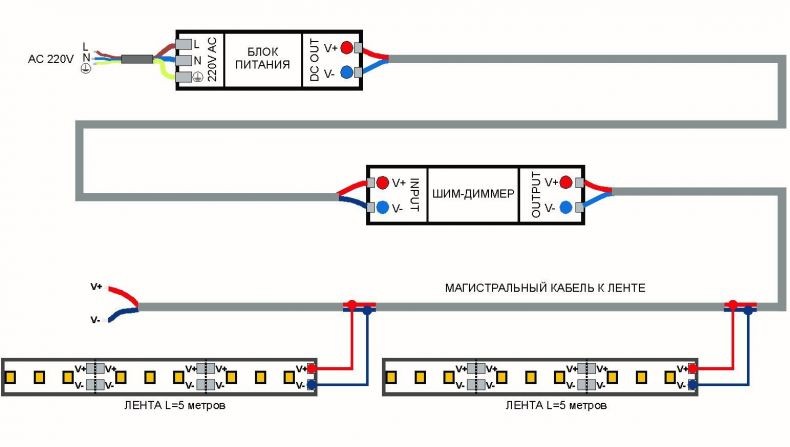

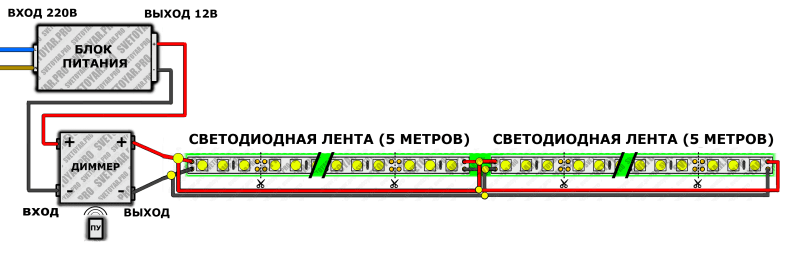

Под контроллером понимают специальный прибор, необходимый для управления работой лампочками. Для монохромных моделей подобный диммер важен при регулировании систем освещения, регулирования свечения лент.

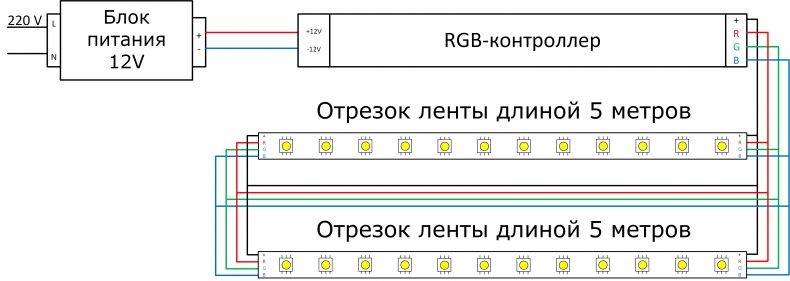

Для RGB- лент контроллер важен при контроле работы насыщенности цветов ленты, а также ее яркости.

  • Контроллер может работать без должного вмешательства. В основе его работы лежит программа, отвечающая за плавную смену оттенков.

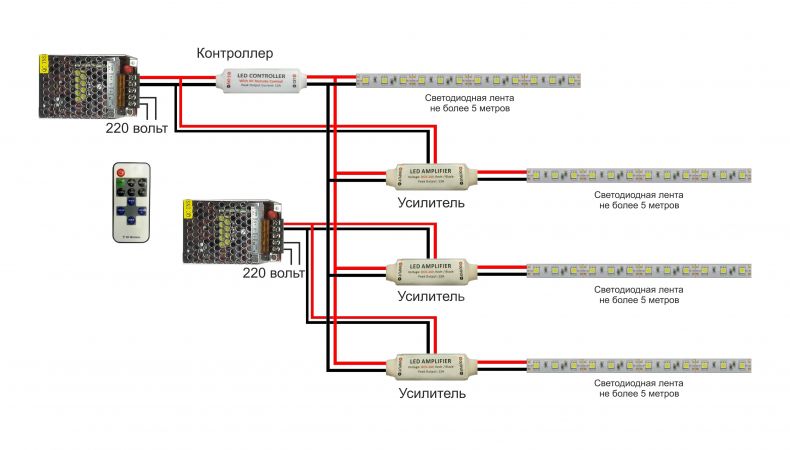

  • Существуют модели, управляющиеся с пульта. Переда команд осуществляется через инфракрасный индикатор.

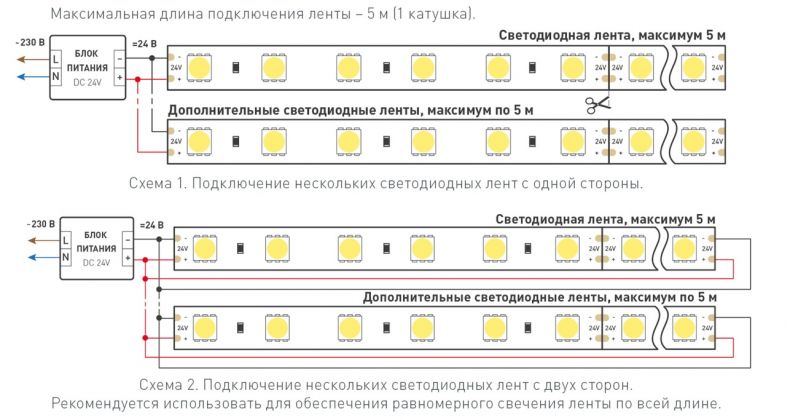

Как подключить ленту к блоку питания

Для примера подключения используем ленту со 60-ю светодиодами и блок питания в 220/12 В отечественного производства. Для подключения к сети питания применяют отрезок провода в 2х1,5 мм с изоляцией разного оттенка.

Длина провода подбирается согласно области установки блока, а также локации розеток. Помимо этот применяется вилка, рассчитанная на передачу заряда в 10 А.

Так как блок питания выполнен из металла, то к нему подсоединяют и провод защитного заземления РЕ. Такой провод может иметь зеленый или зелено-желтый окрас. Следующие действия:

  1. Берем провод для подключения к блоку питания. Отлично подойдет провод сечением в 2*0,2/0,5 мм2. Длина провода будет определяться согласно зоны установки светодиодной ленточки и блока для питания. Каждый провод должен быть индивидуального оттенка, так как он будет подключаться разными полюсами к блоку питания;
  2. Далее необходимо подготовить выключатель на 6А, определяемый в кабель питания. Такой кабель часто применяют для ночников;
  3. Для работы нужно подготовить крестовую отвертку, острый нож, изоленту или термоусадочную трубку;
  4. Далее кабель питания необходимо подсоединить к вилке (2*1,5). Чтобы сделать подобное необходимо раскрутить вилку и вытащить из вилки «ножки». Далее очищенные от изоляции клеммы определяются в клеммы «ножках». Фиксация происходит при помощи винтов;
  5. Далее все проводки заключают в «вилку» и полностью фиксируют ее.

После сбора одного конца необходимо заняться вторым концом. Его подключают «в гнезда» с маркировкой L и N. Концы проводков заранее зачищают и скручивают для удаления лишнего. На следующих этапах:

  • Из клеммных гнезд «L» и «N» вытаскивают винты. На эти винты одевают зачищенные концы проводов. Из фиксируют в клеммы. Когда в работе используют кабель с тремя жилами, то провод под заземление закрепляют в клемме, имеющей обозначение E.

Далее важно провести зачистку областей, предназначенных для подключения светодиодов. Такой провод может подключаться к контактам с маркировкой в V- и V+. Клеммы и фиксирующие винты формируются таким же образом, как и другие проводки.

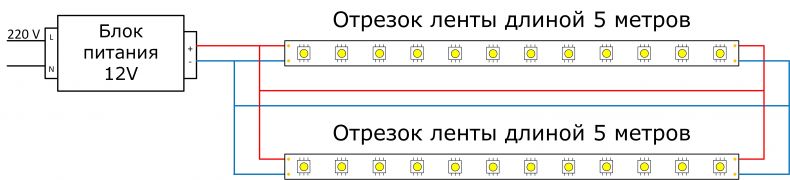

Подобным образом обеспечиваем соединение проводков от блока питания к светодиодной ленте. В работе важно учитывать полярность проводков. Красный оттенок провода зачастую соединяют с «плюсом» светодиодной ленты, а черный оттенок соединяют с «минусом».

Проверяются работу, подключив ленту к электрической сети. Если лента засветится, то все провода соединены правильно.

Блок питания рекомендовано помещать таким образом, чтобы полностью исключить вероятность его соприкосновения с телом корпуса. Возможно использовать футляр из пластика. Под провода на нем делают специальные отверстия.

LED лента может выйти из строя после сборки исключительно в нескольких случаях:

  • Некачественные материалы для сборки;
  • Несоблюдение основных правил сборки ленты. Распространены ошибки в неправильном сочленении соединения.
