Как сделать сварочный аппарат своими руками: технология создания из микроволновки и трансформатора в домашних условиях (92 фото)

Автор: Инженерная компания "КАПРО"

Сварочный аппарат, собранный в домашних условиях своими руками, вполне способен справиться со многими задачами по сварке, которые могут возникнуть в бытовых пределах.

Процесс сборки не потребует большого количества денежных средств, трудозатрат и времени. А еще, не будет необходимости для решения несложных задач тратить деньги на покупку дорогостоящего оборудования.

Содержание

Что для самодельной сборки нужно знать

Для самостоятельного изготовления сварочного аппарата с минимальными затратами, нужно для начала понять принцип работы оборудования.

Первый важный параметр — это мощность тока, который будет подавать сварочный аппарат, сделанный своими руками. Чем толще металл необходимо будет варить, тем более мощный аппарат нужно будет делать.

Также, имеет значения толщина электродов, которые будут использоваться при сварке данным аппаратом. В зависимости от их толщины, необходимо будет выставлять такие параметры силы тока:

200 ампер для 4 мм.
140 ампер для 3мм.
70 ампер для 2 мм.
40 ампер для 1,5 мм.

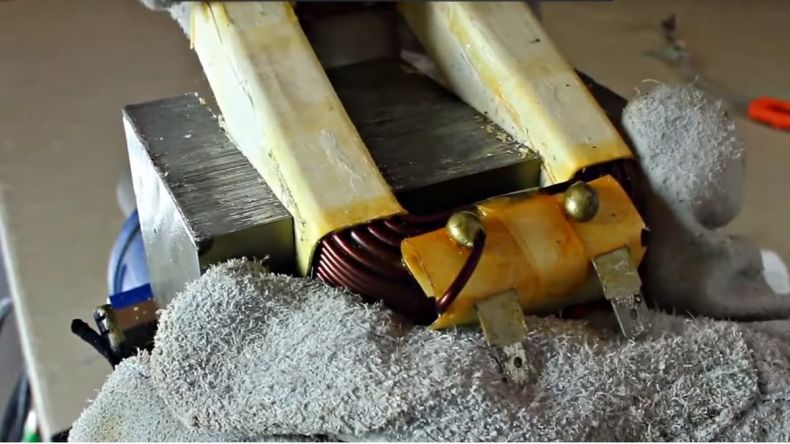

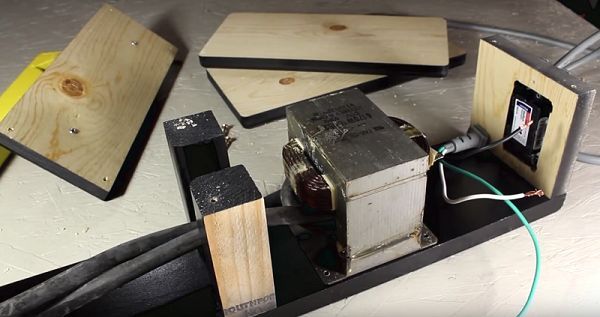

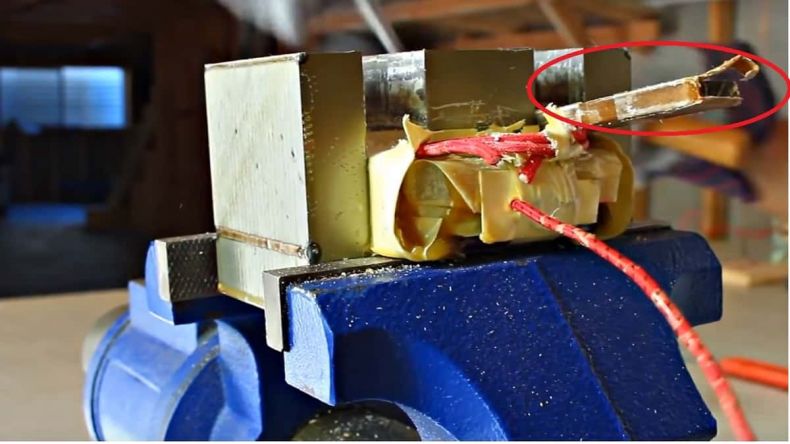

Формирование дуги можно сделать с помощью сетевого напряжения, пропущенного через трансформатор, состоящий из магнитопровода и первичной и вторичной обмоток.

В отличие от профессионального сварочного аппарата, где есть возможность регулировки качества и мощности, сварочный аппарат изготовленной в домашних условиях, не нуждается в дополнительных регулировках.

Мощность трансформатора можно выбрать зависимости от силы тока, умножив ее на 25. Для вычисления значения магнитопровода, полученный результат нужно умножить на 0,015.

Необходимое сечение обмотки вычисляется делением мощности на 2000 с дальнейшим умножением на 1,13. Разделенная пополам площадь сечения магнитопровода укажет на количество витков проводки.

Напряжение на зажиме аппарата будет регулировать насколько сварка будет жесткой. Также, данный параметр будет управлять свойствами, которыми обладает внешний ток. Многие специалисты склонны к мнению, что пологий или крутопадающий ток более подходящие для бытового использования ввиду из минимального колебания тока.

Подготовка к изготовлению сварочного аппарата

Ознакомившись с некоторыми особенностями, можно приступать к монтажу. На данном этапе не стоит заморачиваться с многочисленными вариантами, которые предлагают собрать умельцы из интернета, так как самый простой и доступный, это тот, который собран на основе трансформатора.

Его способность работать переменным током, делая качественный шов на металлических поверхностях, делает его готовым для решения любой бытовой задачи.

Для изготовления необходимо приготовить:

Несколько метров кабеля с большим сечением.
Используемый для сердечника трансформатора материал, обладающий повышенной проницаемости с примагничиванием.

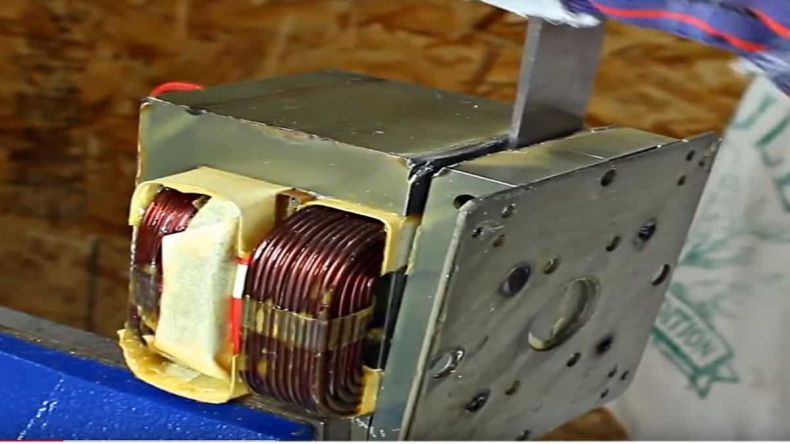

Оптимально использовать сердечник в форме буквы “П”, на него будет проще наносить обмотку. Для первичной обмотки необходима медь с повышенными термическими свойствами, так как она меня будет сильно нагреваться. Для изоляции нужно использовать хлопчатобумажную или стеклоткань, которую можно намотать на провод своими руками.

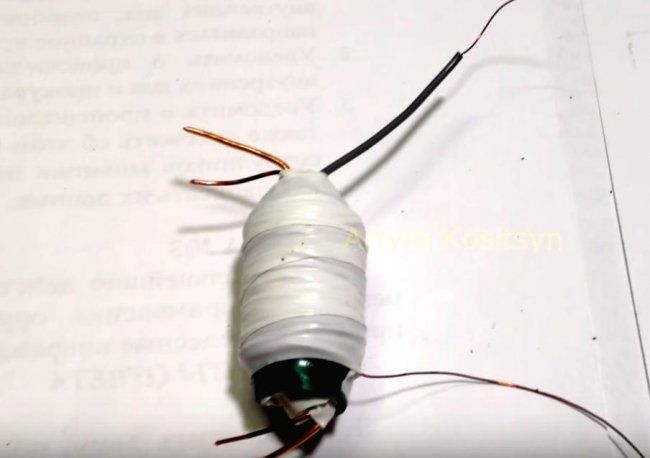

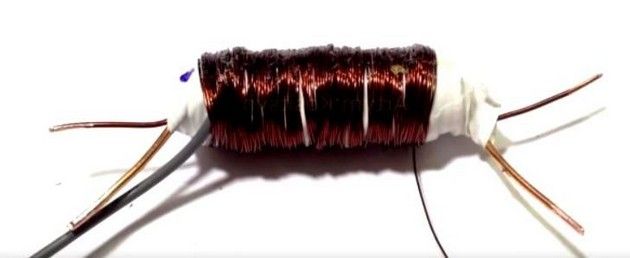

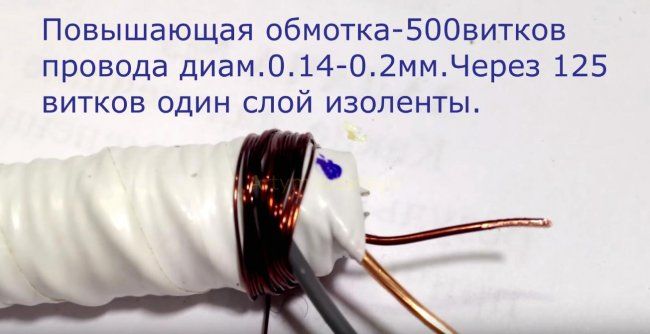

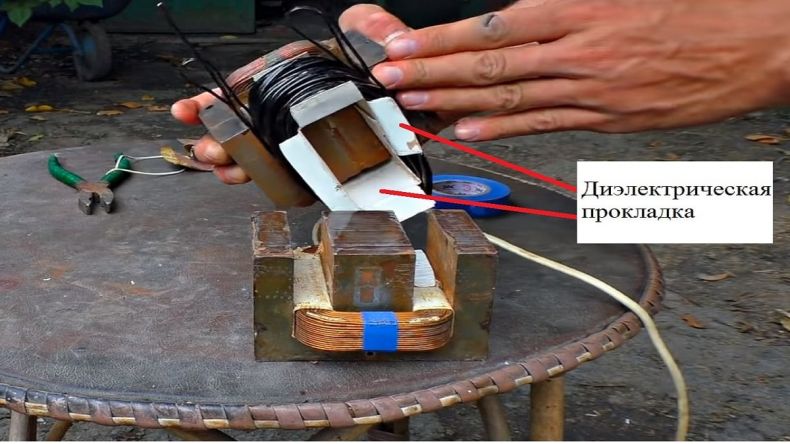

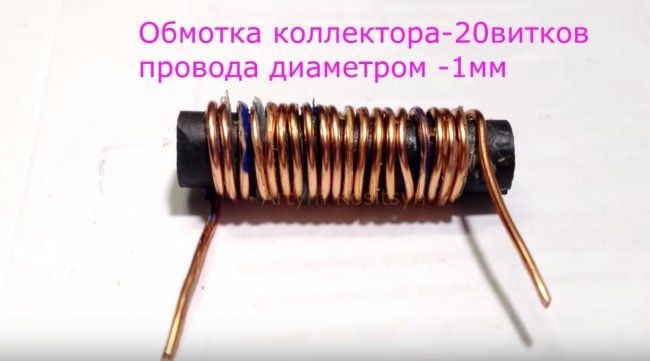

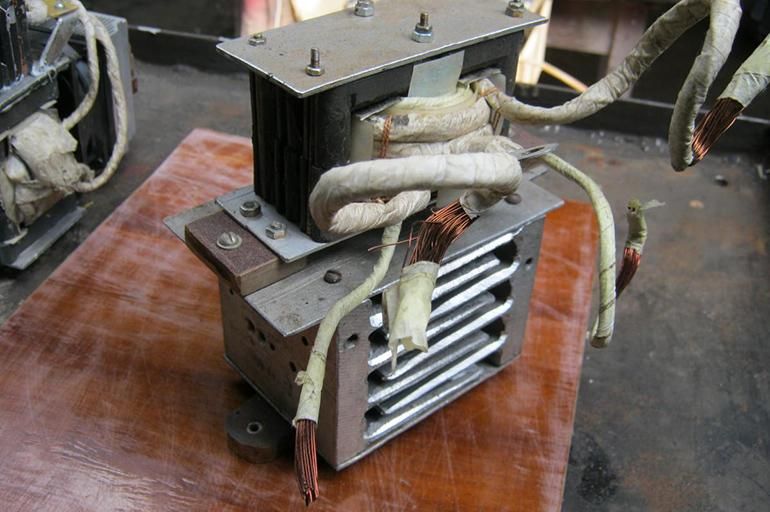

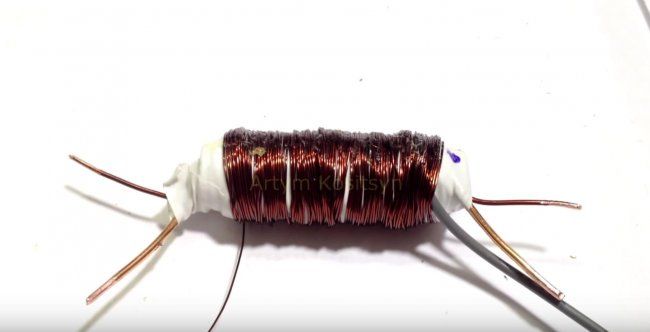

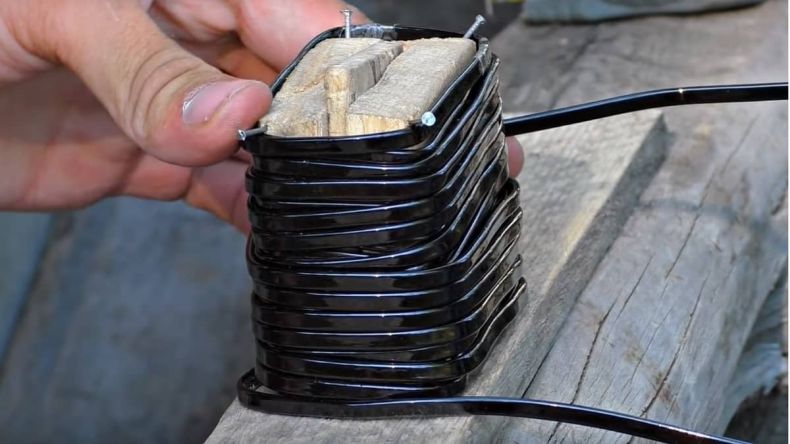

Рассчитав сечение обмоток и количество необходимых витков можно приступать к наматыванию катушек и изготовлению каркаса.

Процесс изготовления

Сегодня без сварочного оборудования сложно проводить какие-либо работы с металлом. Для решения бытовых задач достаточно будет мини сварки, но и для ее изготовления надо будет обзавестись некоторыми знаниями и умениями.

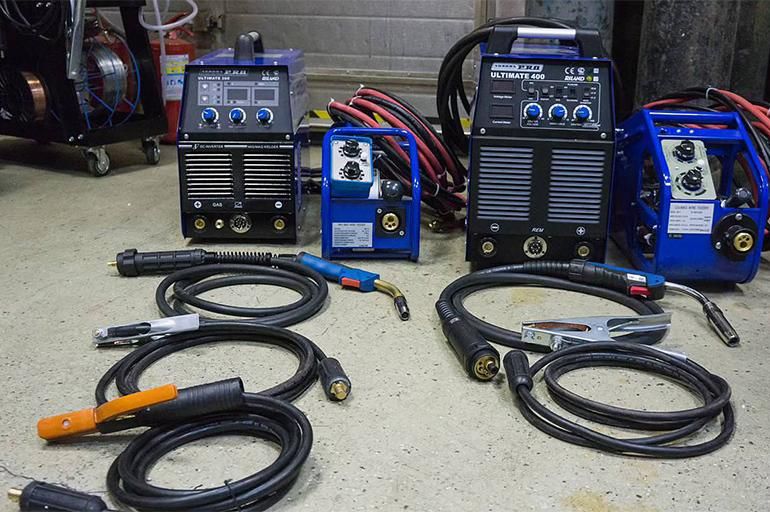

Куда проще нанять специалиста, у которого есть сварочник или купить готовый вариант, однако, это лишние и немалые затраты, к тому же, можно потеряться в количестве предлагаемых вариантов. Аппараты бывают переменного и постоянного тока, имеющие три фазы или инверторные. Нам интересны только первые два.

Вариант с переменным током

Желательно, значение напряжения подобрать в пределах 60 вольт, а диапазон тока от 120 до 160 ампер. Сечение первичной обмотки не должно превышать 7 мм квадратных, так как перепады и доп нагрузки исключать нельзя.

Проведя вычисления, находим диаметр медной жилы, равное 3 мм. Если обмотка изготавливается из алюминия, результат необходимо умножить на 1,6.
Провода должны быть изолированы тряпичной изоляцией, чтобы под воздействием температуры не произошло короткое замыкание.
Если по каким-то причинам, возможности использовать провод нужного сечения нет, можно использовать более тонкий, намотанный парно.
Но такое решение повлияет на общую толщину обмотки, что в итоге изменит размер сварочного аппарата в большую сторону.

Для обмотки вторичного контура используют провод большего сечения с большим количеством медных жил.

Вариант с постоянным током

При необходимости варить нержавейку или чугун, используют сварочный аппарат с постоянным током. Изготовление такого аппарата не займет больше получаса.

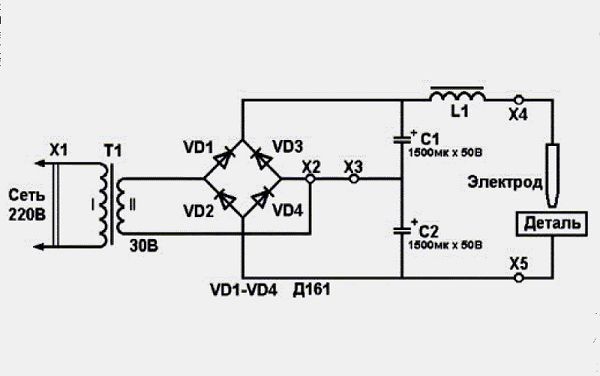

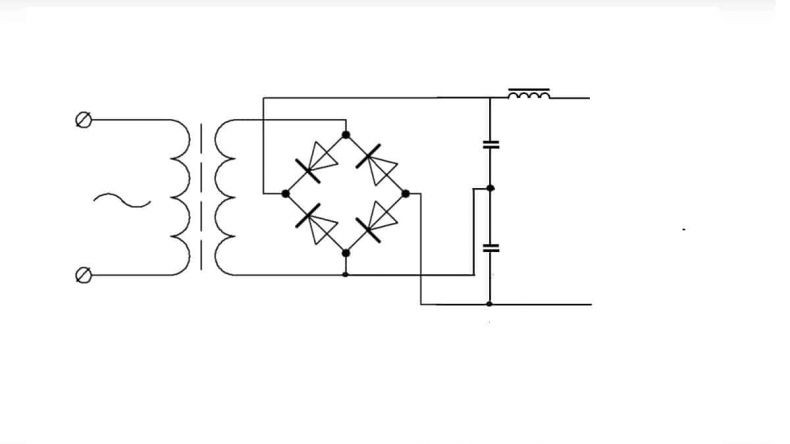

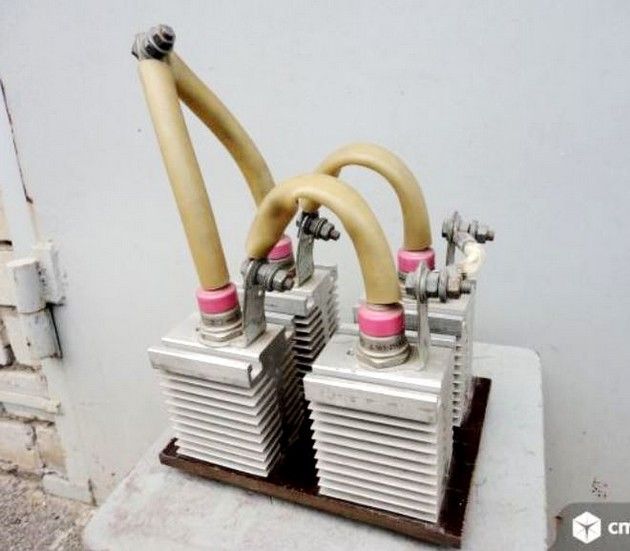

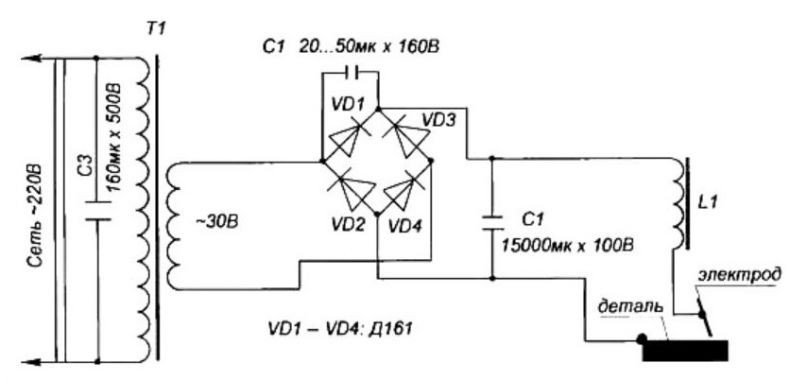

Для преобразования самодельного аппарата с переменного тока, вторичную обмотку необходимо подключать с использованием выпрямителя, собранного с помощью диода.

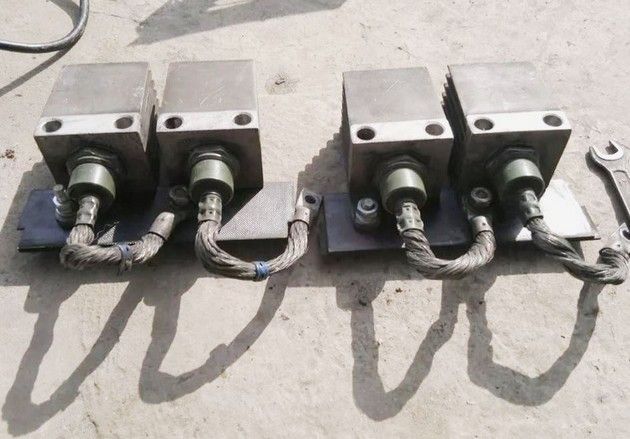

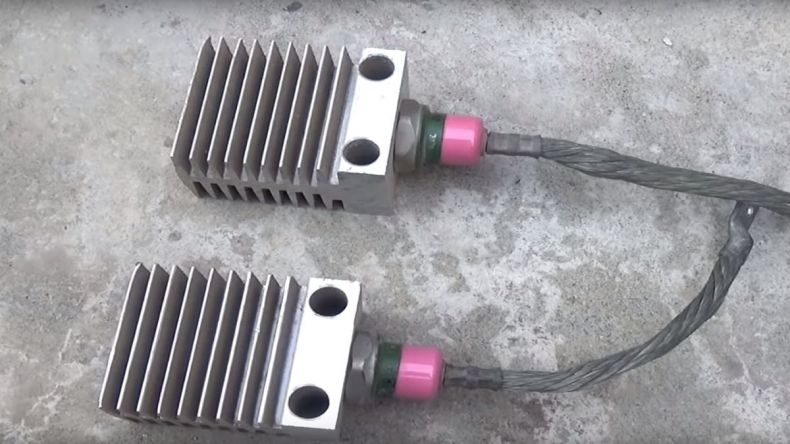

Для этого нужно использовать диод, который будет держать силу тока 200 ампер и иметь хорошее охлаждение. Для выравнивания тока можно использовать конденсаторы с соответствующими характеристиками.

Как работать таким агрегатом

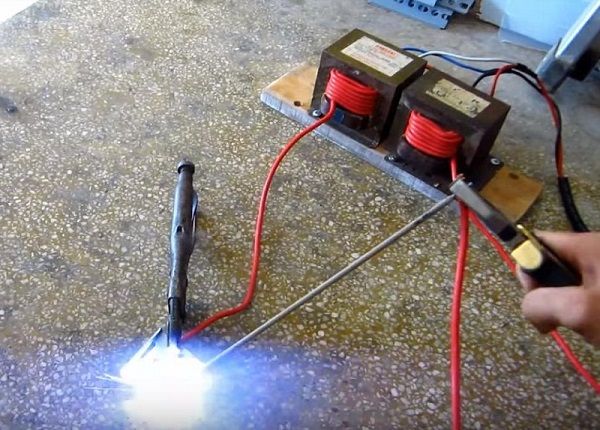

Работа таким агрегатом начинается с разжигания дуги. Для этого электрод под определенным углом нужно чиркать об металлическую конструкцию. При правильном действии материал начнет плавиться.

При работе сварочным мини аппаратом, стержень должен находится на определенном расстоянии от двух свариваемых элементов, которое равно сечению электрода.

Необходимо уделить внимание настройке переменного тока, так как при его нехватке, шов получится не самым качественным, а при избытке появляется шанс прожечь толщину металла.

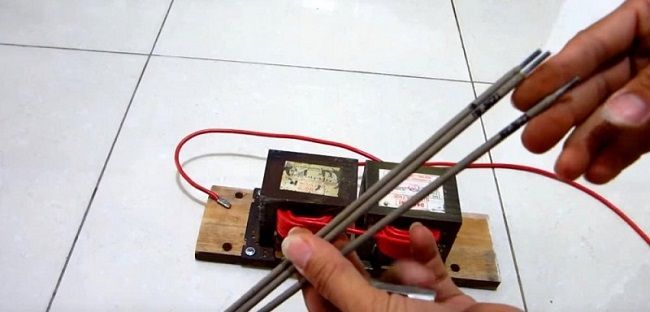

Металл небольшой толщины можно сварить электродами от 1 до 3 мм, током до 60 А. Для большей толщину понадобятся уже 5 ммм электроды и ток в 100 А.
После заваривания окалина легко счищается простыми движениями, а после зачищается специальной щеткой.

Чистка аппарата важный процесс для сохранения внешнего вида агрегата. Однако, для этого нужен опыт и умения.

Предпочтительный вариант

Исходя из рассмотренных вариантов, можно сделать вывод, что сварочный аппарат с постоянным током изготовить своими руками гораздо проще. К тому же, такой аппарат гораздо удобней в пользовании из-за небольшого показателя мощности.
