Какой провод использовать для заземления: рекомендации электрика по выбору сечения, качества, вида и материала изготовления провода

Автор: Инженерная компания "КАПРО"

Заземлением называют соединение между точкой сети и заземляющим устройством. Его главная функция – снижение напряжения электрического тока до оптимальных показателей. Воспользовавшись системой, можно обезопасить людей и домашних животных, проживающих в доме/квартире. Отказавшись от заземлителей, мастер и его домочадцы рискует получить серьезные травмы.

Важно! Заземление обеспечивает качественную и бесперебойную работу электрооборудования.

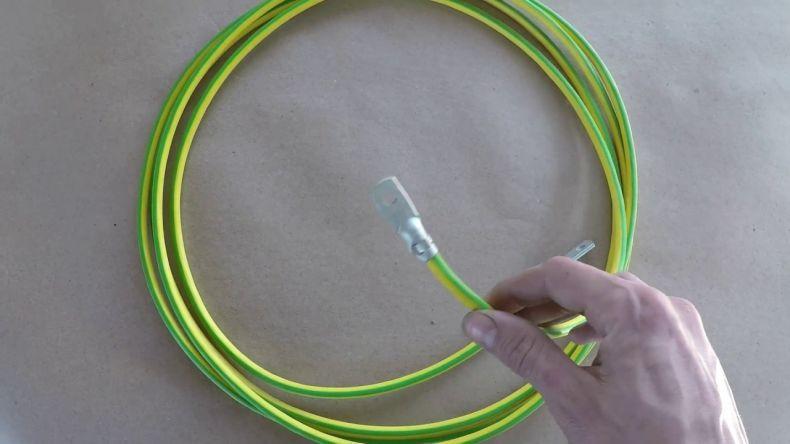

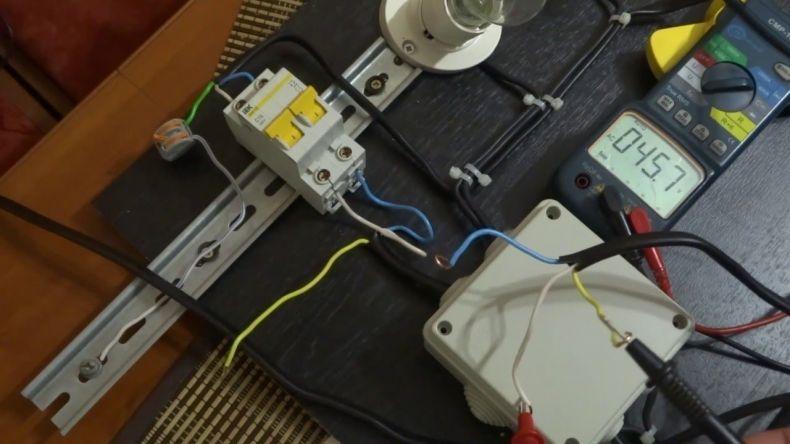

Устройства и заземлитель соединяют посредством специального провода. С одного конца он подходит к розетке, с другого – вкапывается в землю. Именно в нее уходит лишний ток при возникновении каких-либо неисправностей. Благодаря этому при прикосновении к поврежденному прибору человек почувствует лишь легкое покалывание.

Содержание

Базовые определения

Чтобы понимать, как происходит заземление и для чего оно нужно, следует ознакомиться с такими терминами, как:

заземляющее устройство – комплекс элементов, с помощью которого отводят напряжение. Включает в себя шину/провод и заземлитель;
шина – элемент, к которому подключают заземлитель, проводники и рабочий провод. Изготавливается из металла;
заземлитель (контур заземления) – металлическая конструкция, состоящая из нескольких шин. Его сопротивление не должно быть больше 4 Ом;
нейтраль – точка, объединяющая генераторы и трансформаторы, отвечающие за «питание» сети. Она бывает глухозаземленной и изолированной. Первую присоединяют с помощью малого сопротивления или прямо к заземляющему устройству. Вторую фиксируют посредством большего сопротивления или вообще не совмещают с заземлителем;
нулевой (нейтральный) провод – кабель, который «питает» электроприемники. Источником энергии становится трансформатор/генератор. Ее состыковывают с глухозаземленной нейтралью;

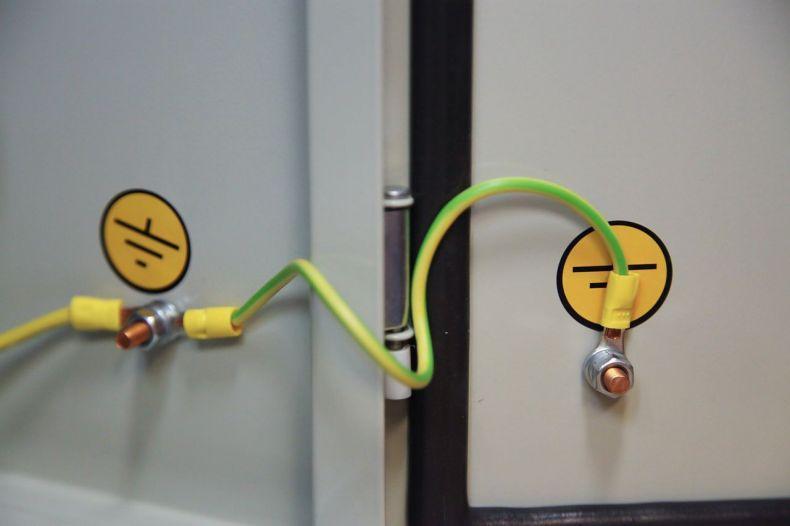

заземляющий провод – элемент системы, отвечающий за соединение заземлителя и нетоковедущих составляющих.

Выбирая последний, учитывают множество критериев. От технических характеристик жилы зависит работа всей системы.

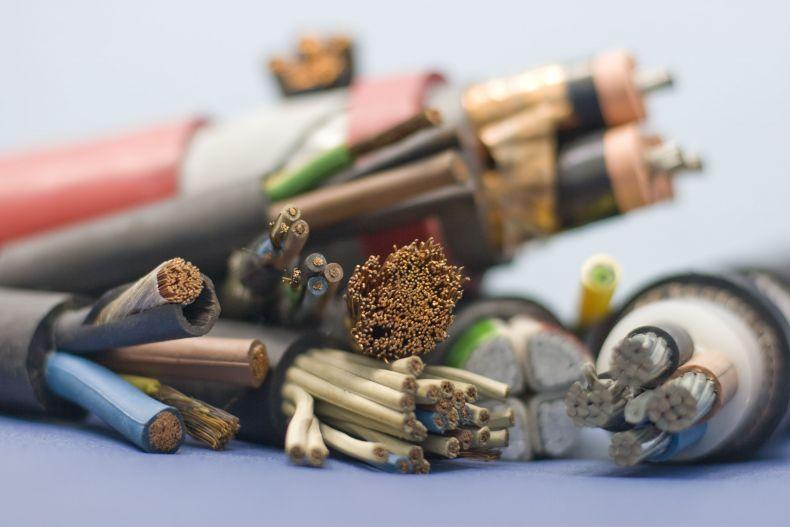

Разновидности проводов

Заземление может быть естественным и искусственным. Первое обеспечивают посредством металлических предметов, находящихся в грунте. Вариантов множество, среди них такие токопроводящие изделия, как арматура, сваи, трубы.

Воздействие этого типа не поддается контролю и корректировке, что является весомым препятствием для его повсеместного использования. Согласно нормативным документам собственники должны эксплуатировать только искусственные заземлители.

Важно! Главным показателем является сопротивление. Его значение напрямую зависит от материалов, из которых изготовлены элементы системы, и состояния грунта.

Вид	Предназначение
Защитное	Предупреждает поражение электрическим током при использовании бытовых электроприборов, небольших подстанций и ВЛ. Защищает от перенапряжения сети, спровоцированного резким импульсом и ударом молнии.
Рабочее	Обеспечивает стабильное функционирование электроустановок, например, силовых трансформаторов. Оказывает воздействие на уровень чувствительности релейной защиты.

Собственники частных домовладений отдают предпочтение заземлению первого типа. Его формируют в несколько этапов:

Подключают заземляющую жилу к нетоковедущей части.
«Землю» соединяют с электрооборудованием.
Объединяют зафиксированные элементы с заземляющим устройством с помощью шинки или дополнительного провода.

Согласно законам физики электрический ток «выбирает» путь, на котором встречает меньше сопротивления. Если техника выйдет из строя, а человек или домашнее животное прикоснется к ее поверхности, то лишняя энергия пройдет через заземляющий контур и не навредит живому существу.

Сечение провода для заземления

Перед покупкой недвижимости стоит уточнить, была ли установлена защита от перенапряжения сети. Постройки, возведенные до 1998 года, в большинстве случаев ею не оснащены. Если заземлитель все же имеется, нужно определить тип системы. Специалисты пользуются следующей классификацией:

Вид	Элементы	Описание
TN	Электроприборы Общий нулевой проводник Глухозаземленная нейтраль Понижающий трансформатор/генератор	Выделяют 3 подвида (TN-C-S, TN-C, TN-S). Они разнятся способами подключения функционального и защитного «нолей».
IT	Источник энергии Изолированная нейтраль Защитный контур	В системе нет нулевого функционального проводника.
TT	Корпусные детали Проводники защитного «0» Заземлитель модульно-штыревого типа	Трехфазное напряжение передается по четырем проводам. Используется для обслуживания частных домов и небольших торговых точек. Систему допускают к эксплуатации только при наличии приборов защитного отключения.

Чтобы избежать ошибок, мастер должен заранее ознакомиться с перечнем кратких обозначений. Каждый символ в названии системы имеет свой смысл:

T	S	N	C	I
Заземление	Разделение нулевых проводов	Контакт с нейтралью	Соединение защитной и функциональной жил	Изолирование

Стационарное оборудование подходит для частных домовладений. Переносные модели востребованы среди собственников передвижных объектов.

Внешний вид и маркировка провода

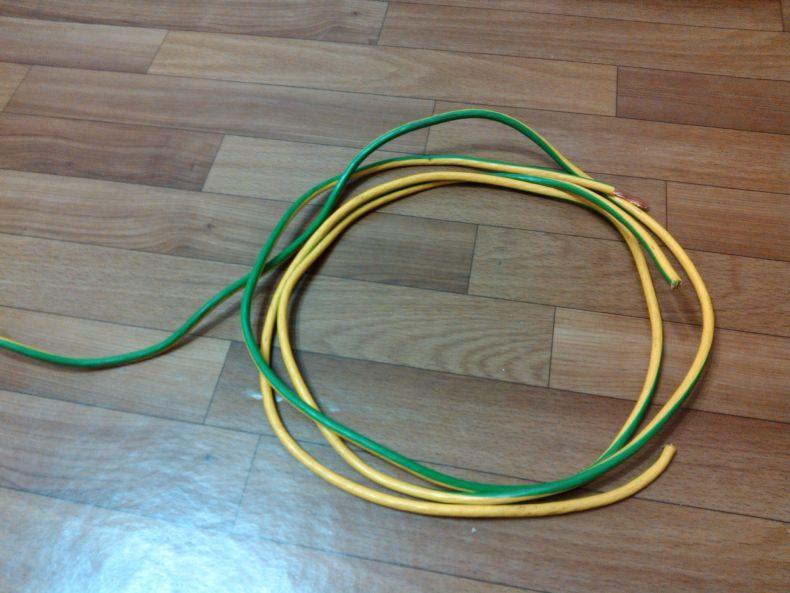

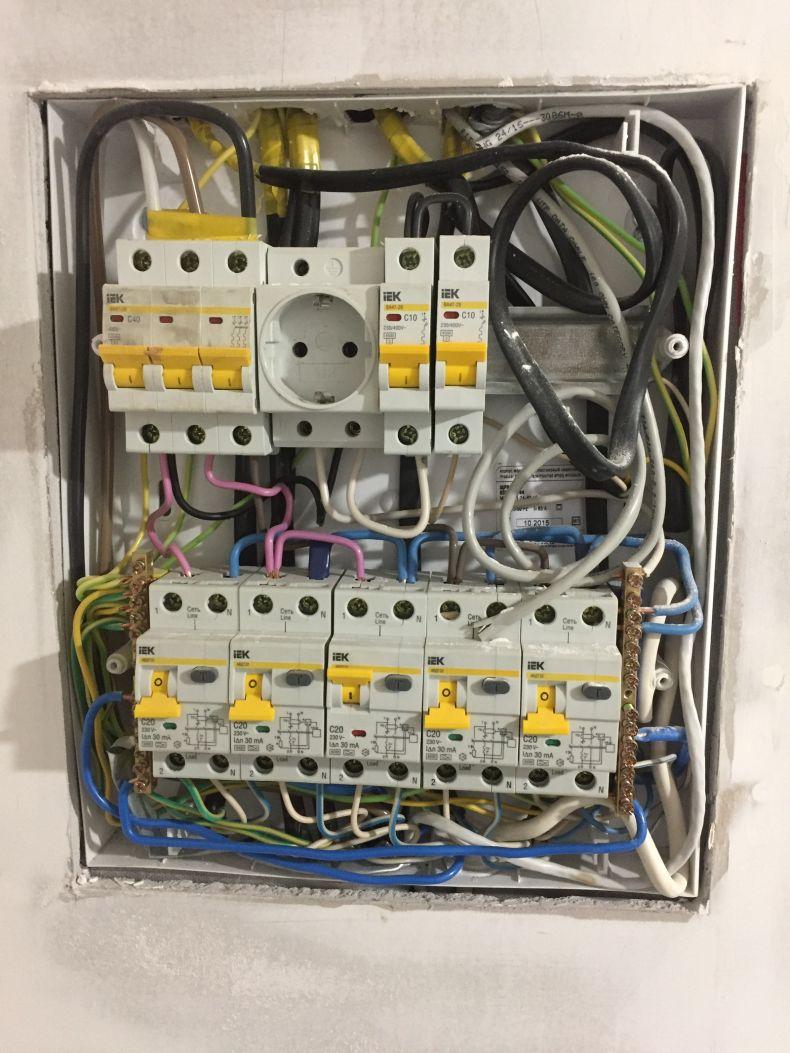

Расцветка провода определяется его техническими характеристиками. При производстве кабелей ориентируются на мировые стандарты. Общепринятая маркировка представлена ниже:

Обозначение	Назначение	Цвет
PEN	Заземление и ноль	Основной – голубой Дополнительный – желто-зеленый
PE	Нулевая защита	Переплетение зеленого и желтого
N	Нейтраль	Голубой

На черных проводах отметки делают посредством разноцветной изоленты. Достаточно нескольких штрихов на концах кабеля.

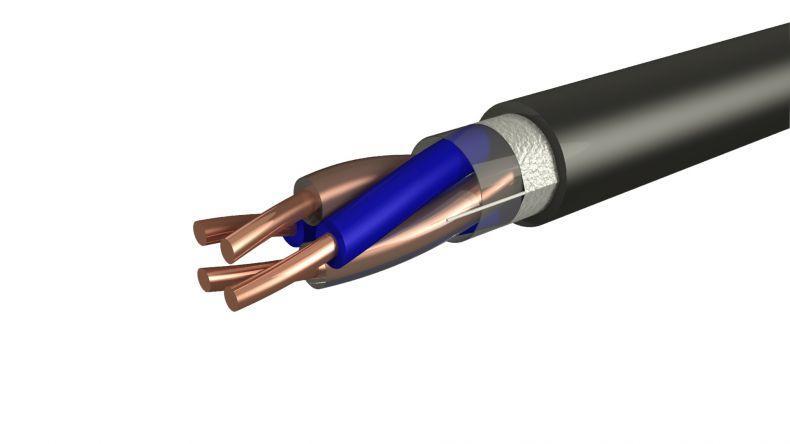

Сечение – не единственный критерий, требующий внимания. Дополнительные буквы, присутствующие в названии, не менее информативны, чем основные символы. Их список обширен, самые востребованные перечислены в таблице:

Буква/сочетание	Значение
А	Сердечник из алюминия
Б	Защита от повышенной влажности
В	Поливинилхлорид в составе оболочки
Г	Отсутствие оболочки
НП	Негорючесть
Р	Оболочка из резины
Бн	Максимальная устойчивость к воздействию внешней среды

Важно! Буквой «К» обозначают главный провод.

Марки проводов для заземления

Продукция представлена в широком ассортименте. Приобретать изделия надо от проверенных производителей. Они дорожат своей репутацией. Известные компании, плюсы и минусы их проводов обозначены ниже:

Название	Описание	Максимальное напряжение проводника, В	Преимущества	Недостатки

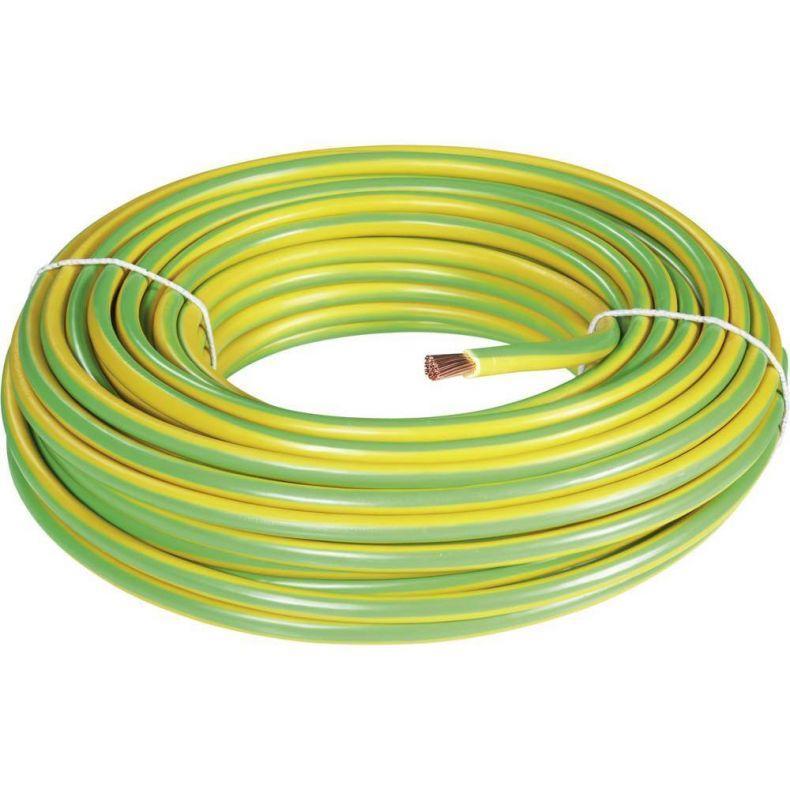

NYM	Медная жила Желто-зеленая окраска Не больше 5 проводников	660	Простой монтаж Универсальность	Боится ультрафиолетового излучения, довольно дорог.
ПВ3	Медный сердечник Поливинилхлоридная оболочка	450	Высокая гибкость Устойчивость к влаге и жару Обширный температурный диапазон	Механическая «память» Одного изоляционного слоя недостаточно.
ESUY	Сердцевина из голой меди Изоляция из ПВХ	2000	Морозостойкость Прочность В составе нет органической резины	Отсутствуют
ПВ6	Медная многопроволочная жила Оболочка из прозрачного пластика	1000	Надежность Множество цветовых решений Удобство использования	Может оплавиться при нагреве
ВВГ	Изоляция из поливинилхлорида	600	В многожильных кабелях имеется нейтраль и заземление.	Нет брони

Важно! Все работы по построению заземления должны происходить с учетом регламента «Правила устройства электроустановок». Особое внимание рекомендуют обратить на пункт 1.7 ПУЭ. В нем перечислены требования к применяемому оборудованию.
