Клеммные колодки (клеммники) для соединения проводов: способы соединения, виды по способу крепления и расположению контактов

Автор: Инженерная компания "КАПРО"

Клеммники для проводов, также известные как зажимы для проводов или соединительные клеммы, являются устройствами для соединения двух или более проводов между собой. Они обеспечивают простой и безопасный способ соединения проводов, без необходимости обнажения проводов или использования паяльной станции.

Клеммники для проводов могут быть выполнены в различных формах и размерах, но обычно они состоят из двух основных частей: корпуса и зажимов. Корпус клеммника служит для крепления к поверхности и содержит отверстия, через которые проходят провода. Зажимы предназначены для фиксации проводов внутри корпуса и обеспечения электрического соединения между ними.

Клеммники для проводов широко используются в различных электрических устройствах и схемах, включая электроустановки, автомобильные системы, промышленные устройства, светильники и многие другие. Они предоставляют безопасный и надежный способ соединения проводов, что делает их очень удобными и практичными в использовании.

Содержание

Виды электрических соединений клеммником

Существует несколько различных видов электрических соединений, которые могут быть выполнены с использованием клеммников. Некоторые из наиболее распространенных включают в себя:

Соединение двух проводов: Этот вид соединения является самым распространенным и простым, и используется для соединения двух проводов между собой.
Разветвление проводов: Для разветвления проводов между собой используется клеммник с несколькими зажимами. Такой клеммник позволяет подключать несколько проводов к одной точке.
Соединение провода с контактом: Для соединения провода с контактом используется клеммник с одним зажимом, который позволяет подключить провод к контакту, например, на электрической розетке.
Подключение клеммы к проводу: Для подключения клеммы к проводу используется клеммник с одним зажимом, который позволяет подключить провод к клемме на устройстве, например, на электромоторе.

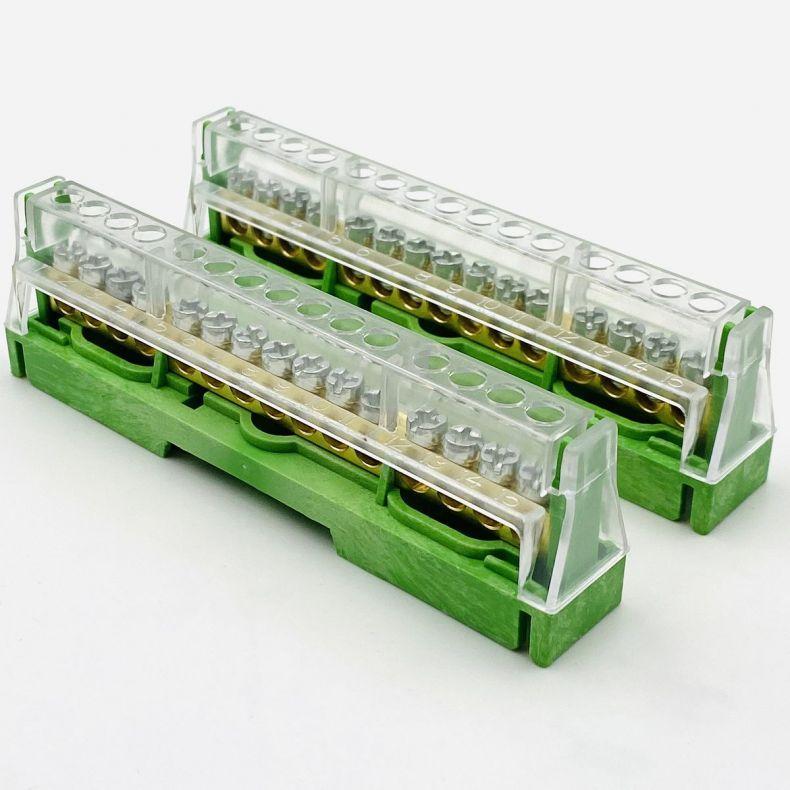

Подключение заземления: Для подключения заземления используется клеммник с зажимом для заземления. Это позволяет подключить провод заземления к корпусу устройства или к заземлению электроустановки.

В зависимости от конкретного типа клеммника и его конструкции, могут быть использованы и другие виды электрических соединений. Однако эти виды соединений являются наиболее распространенными.

Соединение проводов ножны (или наконечников)

Это тип электрического соединения, при котором на конец провода устанавливается металлическая наконечная часть (ножка, штырь), которая вставляется в клеммник или другое электрическое устройство.

Наконечники могут быть выполнены из различных материалов, таких как медь, латунь, нержавеющая сталь и др. Они могут иметь различную форму, размер и тип крепления, что позволяет выбрать наиболее подходящий наконечник для конкретной задачи.

Соединение проводов ножны позволяет обеспечить надежное и безопасное соединение проводов, так как наконечники обычно лучше соединяются с клеммниками, чем обычные концы проводов. Кроме того, использование наконечников позволяет защитить концы проводов от окисления, коррозии и износа, что может увеличить срок службы электрической системы.

Соединение проводов ножны часто используется в автомобильной электронике, аудио- и видео-системах, электроустановках, промышленности и других областях, где необходимо обеспечить надежное и безопасное соединение проводов.

Кольцевые

Соединение проводов кольцевыми клеммами (или кольцевыми наконечниками) — это тип электрического соединения, при котором проводы закрепляются в клемму, образуя кольцевую форму. Кольцевая клемма имеет металлический кольцевой отрезок, который оборачивается вокруг винта или штыря и затягивается при помощи гайки, обеспечивая надежное и безопасное соединение проводов.

Кольцевые клеммы обычно изготавливаются из меди или латуни, что обеспечивает высокую электропроводность и долговечность. Они могут иметь различные размеры и формы, чтобы соответствовать различным диаметрам проводов и требованиям к подключению.

Соединение проводов кольцевыми клеммами позволяет быстро и легко соединять и отсоединять провода при необходимости. Кроме того, кольцевые клеммы могут использоваться для разветвления цепей, когда на один клеммный штырь подключают несколько кольцевых клемм. Это позволяет удобно и компактно разместить провода и устройства в электрической системе.

Соединение проводов кольцевыми клеммами широко применяется в электроустановках, в том числе в домашней электрике, автомобильных системах, промышленных и коммерческих электрических устройствах, где требуется надежное и безопасное соединение проводов.

Штыревые

Соединение проводов штыревыми клеммами позволяет быстро и легко соединять и отсоединять провода при необходимости. Кроме того, штыревые клеммы могут использоваться для разветвления цепей, когда на один клеммный штырь подключают несколько штыревых клемм. Это позволяет удобно и компактно разместить провода и устройства в электрической системе.

Соединение проводов штыревыми клеммами широко применяется в электроустановках, в том числе в домашней электрике, автомобильных системах, промышленных и коммерческих электрических устройствах, где требуется надежное и безопасное соединение проводов.

Муфтовые фиксаторы

Муфтовые фиксаторы для соединения проводов могут иметь различные характеристики, но обычно в их основе лежат следующие особенности:

Количество проводов: муфтовые фиксаторы могут быть различной конфигурации и вмещать разное количество проводов.
Материал корпуса: корпус муфты может быть изготовлен из разных материалов, таких как пластик, металл или другие материалы, которые обеспечивают надежность и долговечность.
Размеры: муфтовые фиксаторы могут иметь различные размеры в зависимости от требований к подключению проводов.
Рабочее напряжение: в зависимости от конструкции и материалов, муфтовые фиксаторы могут работать на различных напряжениях, например, от 12 до 1000 В.
Максимальный ток: муфтовые фиксаторы имеют максимальную грузоподъемность, то есть максимальный ток, который они могут выдержать.
Степень защиты: муфтовые фиксаторы могут иметь различную степень защиты от внешних воздействий, например, от воды, пыли и т.д.
Установка: муфты могут устанавливаться различными способами, например, при помощи винтов, зажимов, зажимных пружин и т.д.
Дополнительные функции: некоторые муфтовые фиксаторы могут иметь дополнительные функции, например, индикацию напряжения, защиту от перегрузки, автоматическое отключение и т.д.

Важно отметить, что выбор муфтовых фиксаторов должен основываться на требованиях к конкретному подключению проводов и режиму работы электрооборудования.

Характеристики клеммников для проводов

Вот список характеристик клеммников для проводов:

Тип клеммника (Push Wire, Cage Clamp, Винтовой и т.д.).
Диапазон сечений проводов, которые могут быть подключены к клеммнику.
Материал, из которого изготовлен корпус клеммника (обычно это пластик, но могут быть и металлические корпуса).
Тип зажима провода (в зависимости от типа клеммника может быть Push-In, Push Wire, винтовой зажим, клемма типа «крючок» и т.д.).
Максимальный ток, который может пройти через клеммник.
Максимальное напряжение, которое может выдержать клеммник.
Срок службы клеммника.
Особенности монтажа клеммника (в зависимости от типа клеммника могут использоваться различные способы монтажа: на DIN-рейку, на поверхность платы, на проводник и т.д.).
Степень защиты корпуса клеммника от пыли и влаги (обычно обозначается IP-кодом).
Количество контактов в клеммнике.
Возможность установки клеммника в различных положениях (например, вертикальном или горизонтальном).
Возможность подключения нескольких проводов к одному контакту клеммника.
Размеры клеммника.
Возможность быстрого подключения и отключения проводов.
Соответствие стандартам безопасности и электромагнитной совместимости.
Совместимость с различными типами проводов и изоляцией.
Наличие индикаторов на клеммнике для проверки проводимости.
Удобство маркировки клеммника (например, для обозначения подключаемых проводов).
Цена клеммника.
Изготовитель клеммника (различные производители предлагают клеммники с разными характеристиками и дизайном).

Клеммники для проводов иностранного производства

На рынке существует множество производителей клеммников для проводов различных стран мира. Некоторые из них:

WAGO — Германия
Phoenix Contact — Германия
Weidmuller — Германия
ABB — Швейцария
Eaton — Ирландия
Legrand — Франция
Schneider Electric — Франция
Chint Electric — Китай
Cembre — Италия
Camsco — Тайвань

Это только некоторые из производителей клеммников для проводов иностранного производства. При выборе клеммников для конкретного проекта важно учитывать требования к подключению проводов и применимость конкретного типа клеммника к условиям эксплуатации.

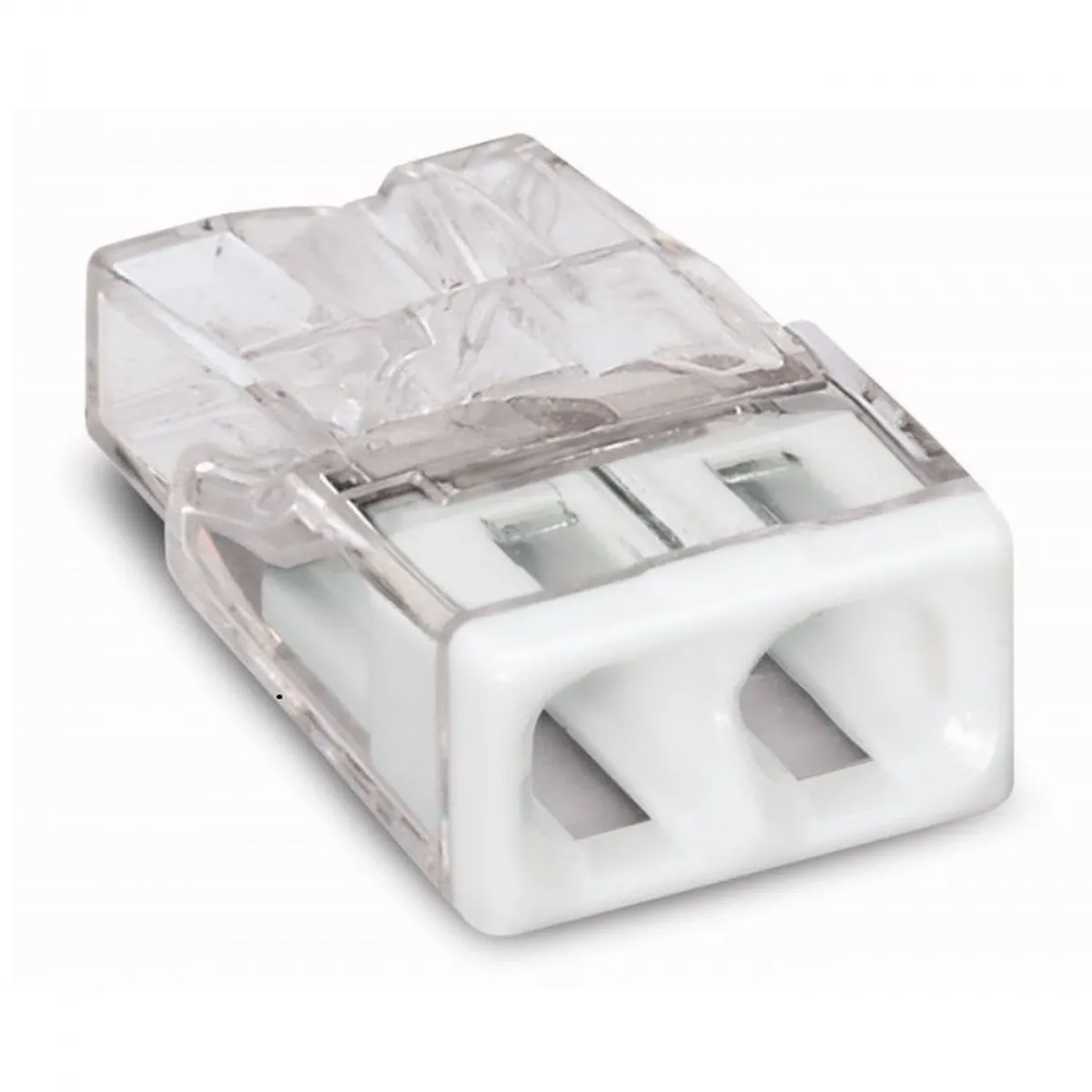

Push Wire

Клемники для проводов типа Push Wire (иногда называемые Push-In клеммниками) имеют несколько особенностей, которые делают их удобными для использования:

Удобство установки: Push Wire клеммники позволяют быстро и легко подключать провода без необходимости использования инструментов, таких как отвертки.
Безопасность: клеммники обеспечивают безопасное соединение проводов, поскольку механизмы фиксации защищены от случайных касаний.
Многократное использование: клеммники можно использовать несколько раз, что экономит время и средства.
Надежность: Push Wire клеммники обеспечивают надежное соединение проводов без сбоев в работе.
Широкий диапазон проводников: клеммники могут использоваться для соединения проводников различных диаметров, что делает их универсальными.
Простота использования: использование Push Wire клеммников не требует специальных навыков и опыта, что упрощает их применение в различных сферах.
Экономичность: использование Push Wire клеммников экономит время и деньги на установке и обслуживании электрооборудования.
Разнообразие конфигураций: Push Wire клеммники могут иметь различные конфигурации и размеры, что позволяет использовать их для разных типов подключений проводов.

Важно отметить, что при использовании клеммников типа Push Wire следует учитывать специфические требования к установке и подключению проводов, указанные в инструкции по эксплуатации, чтобы обеспечить безопасную и надежную работу электрооборудования.

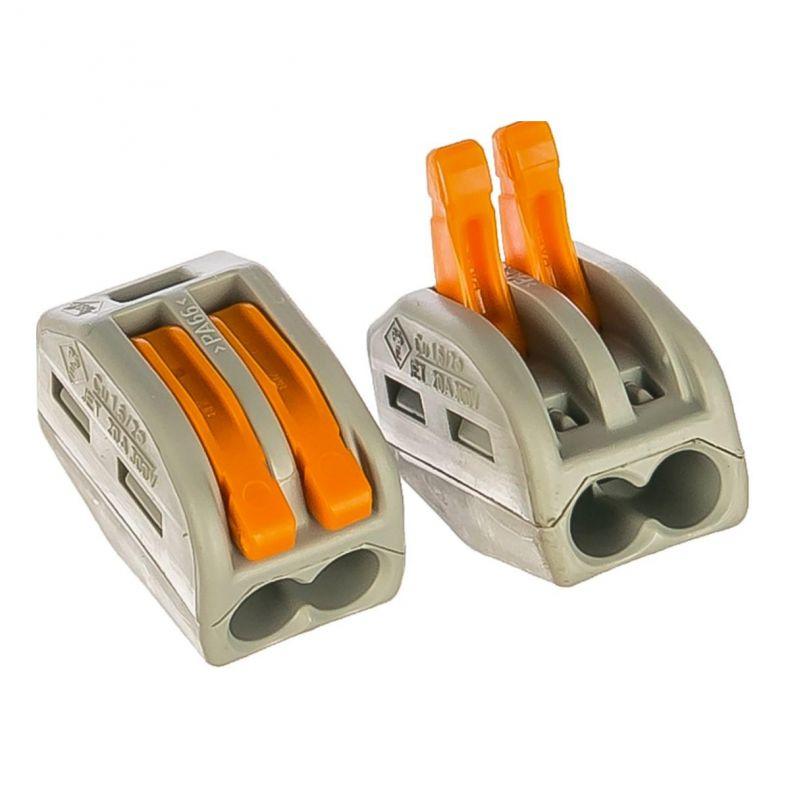

Универсальный Power cage clamp

Клеммники для проводов с технологией Power cage clamp имеют ряд преимуществ, которые делают их привлекательными для использования в электрических схемах:

Быстрая и простая установка: Power cage clamp клеммники позволяют быстро и легко подключать провода без использования инструментов.
Безопасность: благодаря механизму фиксации проводов, Power cage clamp клеммники обеспечивают безопасное соединение, защищенное от случайных касаний.
Высокая плотность соединений: клеммники обеспечивают высокую плотность соединений, что позволяет использовать их для подключения большого количества проводов на ограниченной площади.
Мощность и производительность: Power cage clamp клеммники могут выдерживать большие нагрузки тока и обеспечивать надежную работу в условиях высокой производительности.
Надежность: благодаря точному и надежному контакту проводов, клеммники обеспечивают высокую степень надежности и минимизируют вероятность отказов в работе.
Разнообразие применений: Power cage clamp клеммники могут использоваться в различных сферах, включая энергетику, промышленность, автомобильную промышленность и другие.
Экономичность: использование Power cage clamp клеммников позволяет сократить затраты на установку и обслуживание электрооборудования, а также уменьшить время простоя оборудования.
Простота использования: использование Power cage clamp клеммников не требует специальных навыков и опыта, что делает их удобными для использования в различных ситуациях.
Универсальность: Power cage clamp клеммники могут использоваться для соединения проводов различных типов, диаметров и материалов.

Важно отметить, что при использовании клеммников с технологией Power cage clamp следует учитывать специфические требования к установке и подключению проводов, указанные в инструкции по эксплуатации, чтобы обеспечить безопасную и надежную работу электрооборудования.

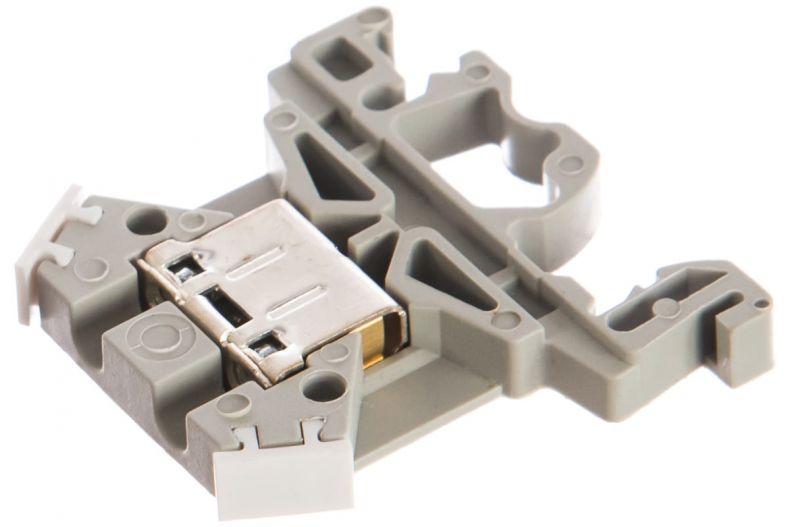

Наборный Cage clamp

Наборный клемник с технологией Cage clamp — это способ соединения проводов в электрических цепях, который используется для подключения множества проводов в одном месте. Наборный клемник состоит из нескольких клеммников, которые могут быть соединены друг с другом в ряд или в столбец, образуя одну единицу.

Технология Cage clamp включает в себя специальный механизм фиксации, который позволяет быстро и легко подключать провода без использования инструментов. Каждый клеммник имеет металлический ящик с отверстием, в которое вставляется провод. Затем провод фиксируется внутри ящика с помощью зажимной пружины, которая обеспечивает надежное соединение и защиту от случайных касаний.

Преимущества наборного клемника Cage clamp включают:

Высокую плотность соединений: благодаря возможности соединять несколько клеммников в одном месте, наборный клемник Cage clamp позволяет создавать высокую плотность соединений на ограниченной площади.
Быструю и простую установку: клеммники соединяются между собой с помощью специальных крепежных элементов, что облегчает их установку и обслуживание.
Надежность: технология Cage clamp обеспечивает надежное соединение проводов, минимизирует риск отказов и снижает затраты на обслуживание.
Универсальность: наборные клеммники Cage clamp могут использоваться для соединения проводов различных типов, диаметров и материалов, что делает их универсальными и удобными для использования в различных условиях.

Важно отметить, что при использовании наборного клемника Cage clamp необходимо следить за правильной установкой и подключением проводов, а также соблюдать требования производителя по максимальному количеству проводов, которые могут быть соединены в одном месте.

Сage clamp S

Клемник для проводов с технологией Cage clamp S — это устройство для соединения проводов в электрической цепи. Он оснащен механизмом фиксации, позволяющим быстро и легко соединять провода без использования инструментов. Клемник Cage clamp S имеет компактный размер и может быть использован для соединения проводов сечением до 4 квадратных миллиметров.

Он обеспечивает надежное и безопасное соединение проводов, а также позволяет быстро и легко подключать или отключать провода при необходимости. Клемники Cage clamp S могут использоваться в различных областях, включая электронику, электротехнику, автомобильную промышленность и другие.

Какие клеммники лучше использовать для соединения проводов

Выбор клеммника для соединения проводов зависит от конкретной задачи и требований к соединению. Некоторые из самых распространенных видов клеммников для соединения проводов и их преимущества:

Клеммники с крепежной скобой — например, WAGO. Они обеспечивают надежное соединение проводов, легко монтируются и имеют возможность соединения проводов разного сечения.
Клеммники Push-In — например, Phoenix Contact. Они обладают высокой механической прочностью и просты в использовании, поскольку для соединения проводов не требуется использовать инструменты.
Клеммники с муфтой — например, Wieland Electric. Они обеспечивают надежное соединение проводов и просты в установке, поскольку муфта обеспечивает быстрое и легкое подключение.
Клеммники Cage Clamp — например, Phoenix Contact. Они обеспечивают надежное и безопасное соединение проводов, легко монтируются и могут использоваться для соединения проводов с разным сечением.
Наборные клеммники — например, WAGO. Они позволяют быстро и легко подключать или отключать провода при необходимости и обеспечивают надежное соединение.

Производители клеммников для соединения проводов включают такие компании, как WAGO, Phoenix Contact, Wieland Electric, ABB, Weidmuller, TE Connectivity и другие. Они производят различные виды клеммников, а также другие компоненты для электрических систем.

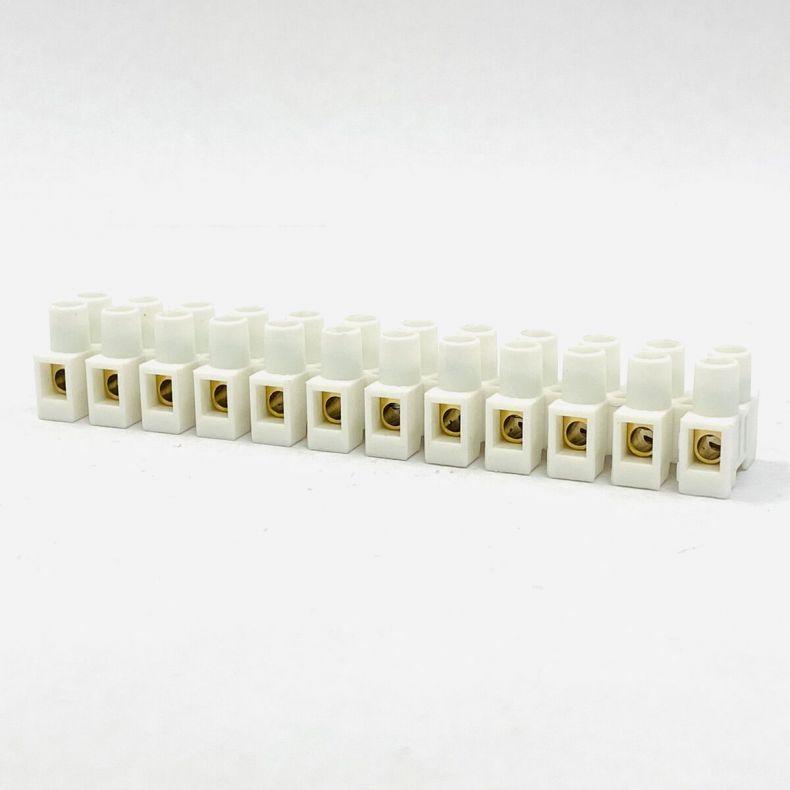

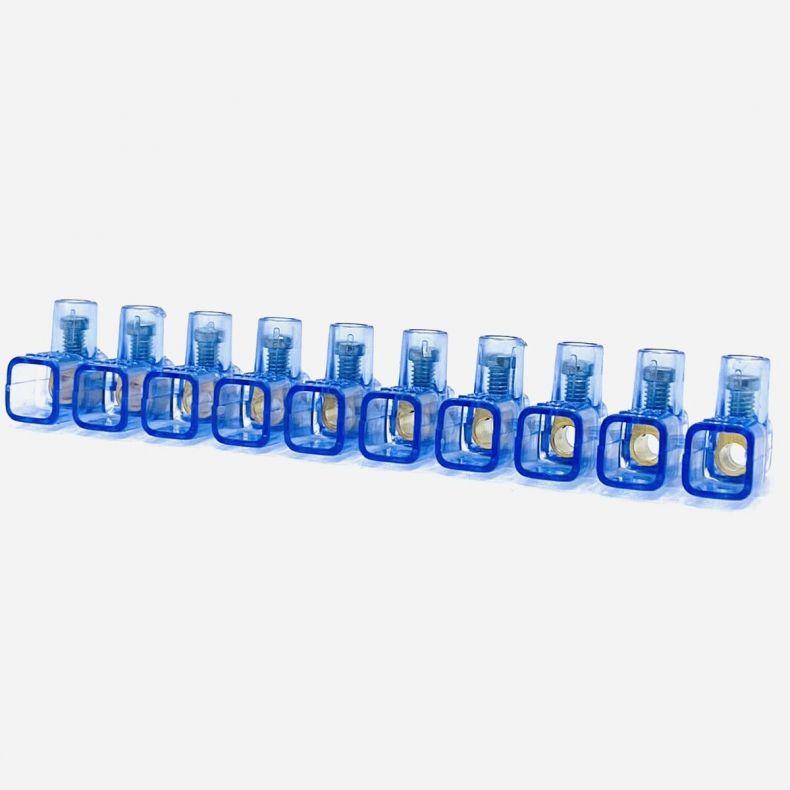

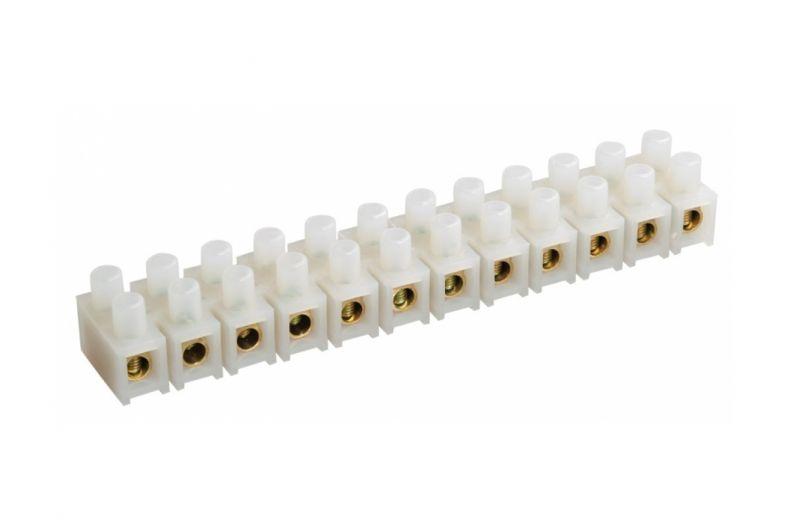

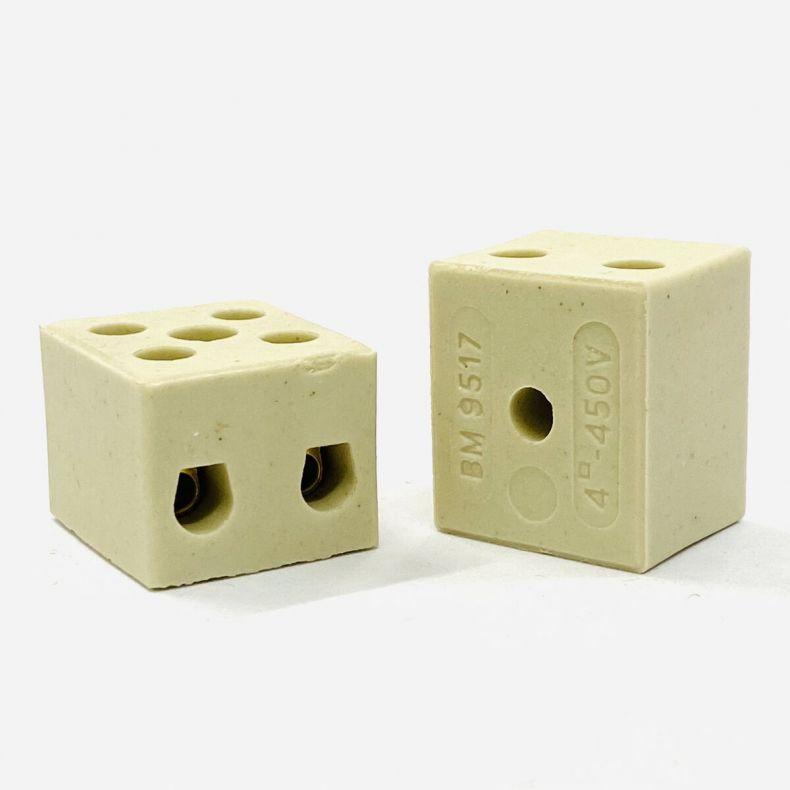

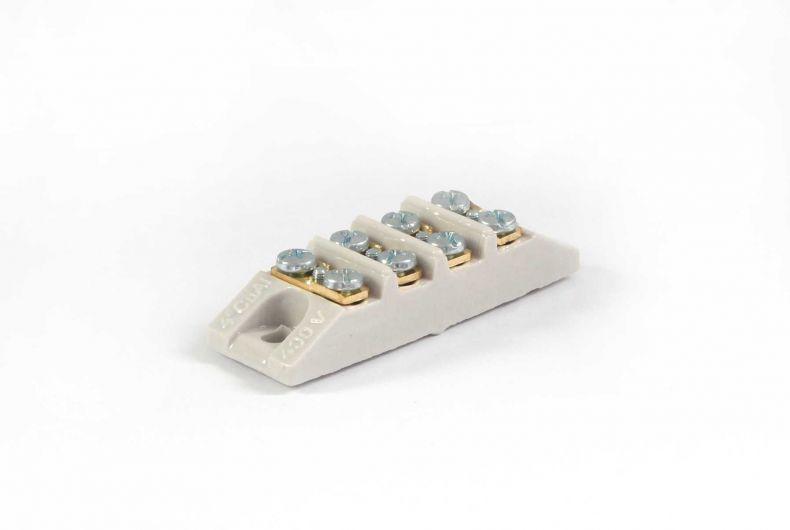

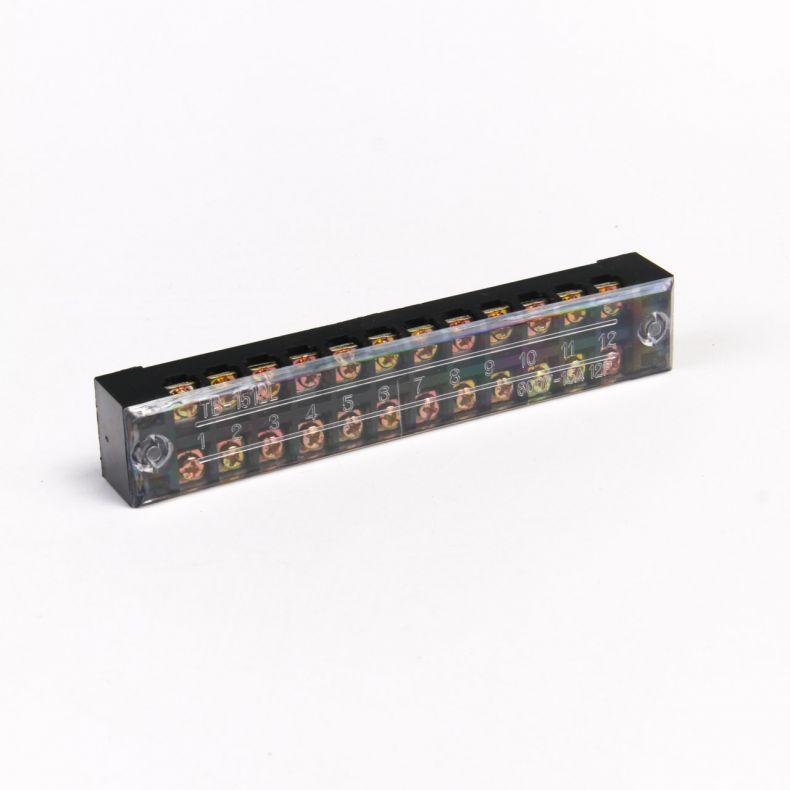

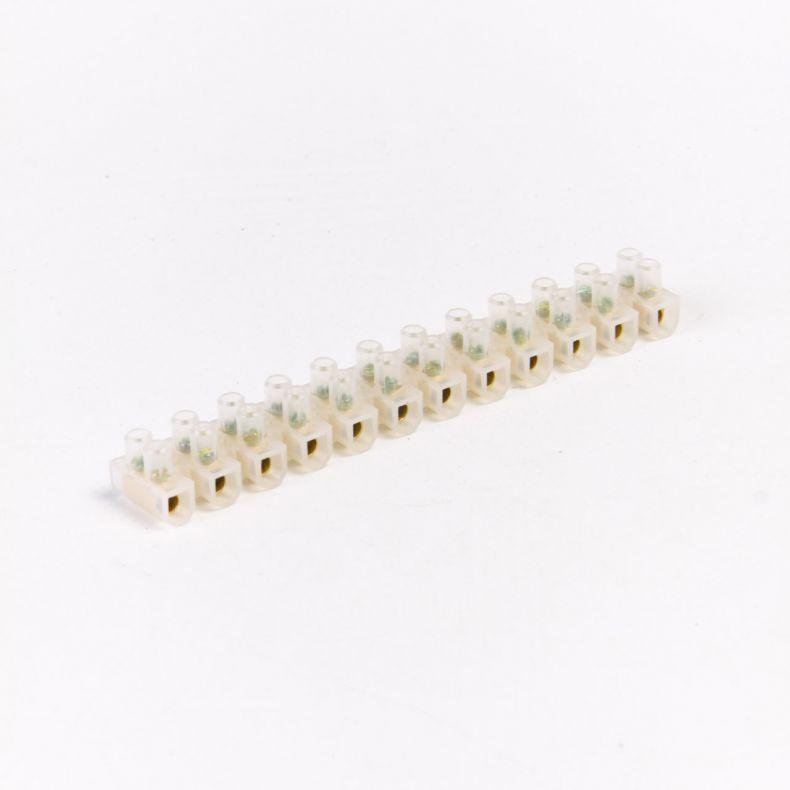

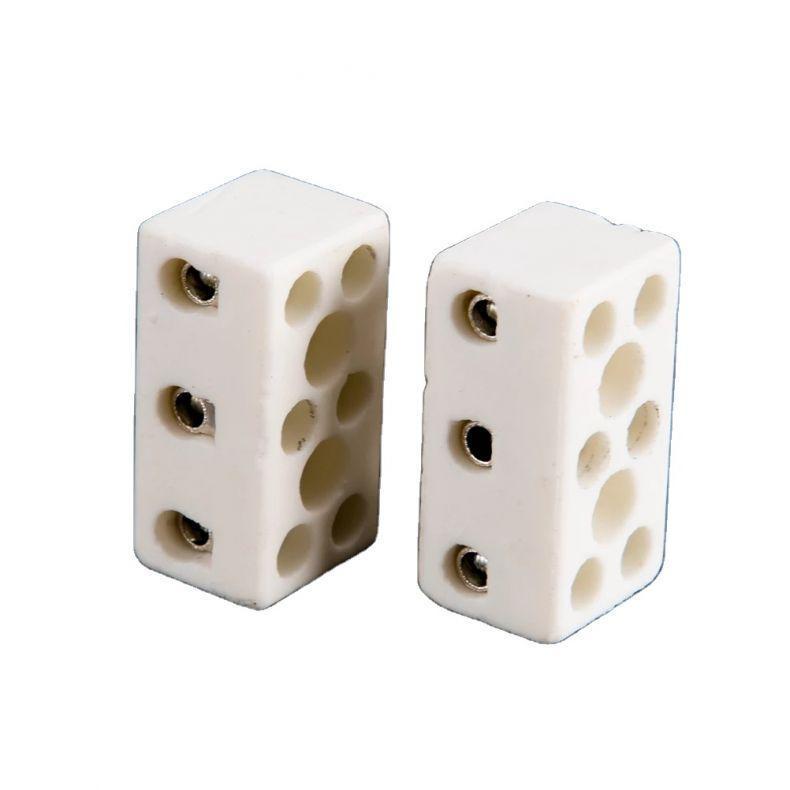

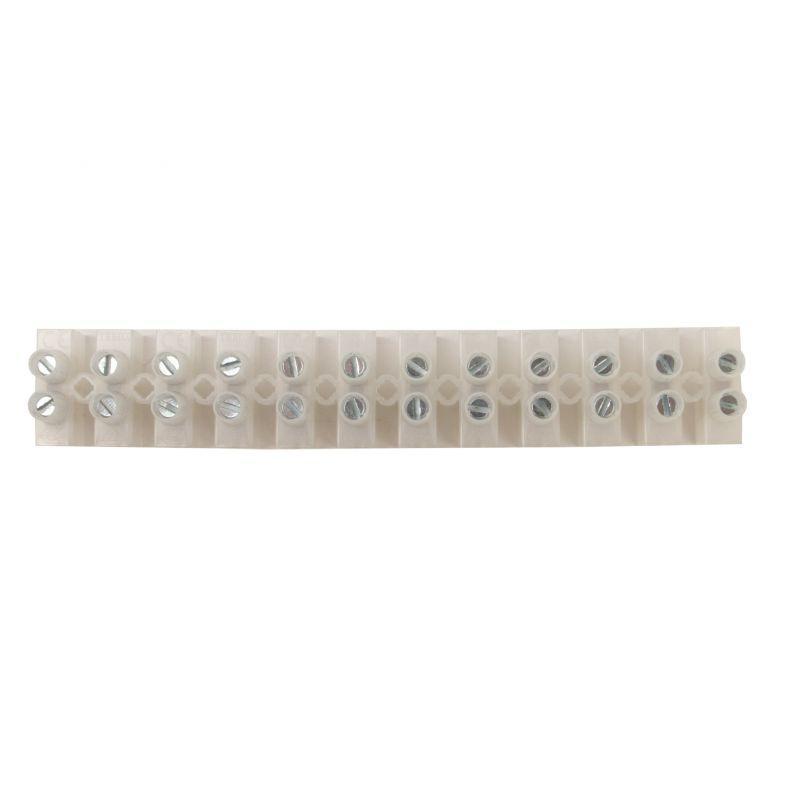

Винтовые соединители проводов

Винтовые соединители проводов — это тип клеммных соединителей, используемых для соединения проводов в электрических системах. Они состоят из металлической пластины с отверстием, в которое вставляется провод, и винта, который затягивается для фиксации провода в отверстии. Винтовые соединители могут использоваться для соединения проводов различного сечения и обеспечивают надежное и прочное соединение.

Винтовые соединители могут иметь различные конструкции и размеры, чтобы соответствовать различным требованиям и условиям применения. Они могут быть выполнены из разных материалов, таких как медь, латунь или алюминий, в зависимости от требований к проводимости и коррозионной стойкости.

Преимущества винтовых соединителей проводов включают простоту монтажа и демонтажа, возможность быстрой замены поврежденного провода, а также высокую надежность и долговечность соединения. Однако для использования винтовых соединителей требуется определенная квалификация и навыки, так как неправильная установка или затяжка винта может привести к повреждению провода или неадекватному контакту.

Преимущества винтовых соединителей проводов

Широкий диапазон применения: винтовые соединители могут быть использованы для соединения проводов различного сечения и типа, включая провода с изоляцией из разных материалов.
Высокий уровень безопасности: винтовые соединители обеспечивают надежное и безопасное соединение проводов, что особенно важно в условиях высоких нагрузок и вибраций.
Возможность регулировки: винтовые соединители позволяют легко регулировать затяжку винта, что может быть полезно при замене или ремонте проводов.
Широкий выбор размеров и типов: винтовые соединители доступны в различных размерах и конфигурациях, что позволяет выбрать оптимальный вариант для конкретных условий применения.

Некоторые известные производители винтовых соединителей проводов: WAGO, Phoenix Contact, ABB, Weidmuller, TE Connectivity, Amphenol, Molex, LEMO, Schneider Electric и другие.
