Соединение электрических проводов — простые и сложные способы создания контактов в распределительной коробке квартиры

При проведении монтажных или ремонтных работ электросети, при подключении новой аппаратуры появляется необходимость проведения работ с проводниками, например их сплетение или разветвление и др. Для реализации указанных мероприятий с учетом требуемой безопасности и надежности сети, требуется знание технологических основ работы с проводкой, их специфических особенностей и техусловий, при которых они будут эксплуатироваться.

Технологии соединения электрических проводов

Существует разные технологии соединения электропроводов:

• Технология сварки – весьма надежный способ соединения, однако необходимо наличие специального сварочного оборудования и определенных навыков;
• Технология применения клеммников – достаточно надежный способ быстрого соединения;
• Технология пайки – прекрасно работает при токах в сети, не превышающих нормативы и место сплетения жил не нагревается выше 65 градусов;
• Техника опрессовки с использованием гильз – весьма надежный способ, требующий специального зажимочного оборудования и определенных навыков работы с ними;
• Технология применения пружинных зажимов – обеспечивает быструю установку и надежную работу при выполнении требований производителя;
• Техника применения болтов – часто используется при соединении жил из разных материалов.

Выбор способа соединения определяется рядом параметров: материала провода, его сечения, вида изоляции, количества жил, техусловий по эксплуатации. Проанализируем возможности применения различных способов с учетом их особенностей.

Технология сварки электрических проводов

При применении технологии сварки провода после скручивания завариваются, образуя небольшой металлический шарик, обеспечивающий весьма устойчивую и безопасную работу сети при различных ситуациях. Металл соединяемых жил расплавившись, образуют монолитное соединение с высокими механическими характеристиками.

После сварки разделить жилы невозможно, что является недостатком метода. Для переделки проводки в этом случае необходимо отрезать сваренную часть.

Для производства сварочных работ необходимо наличие сварочного аппарата, электродов к нему, флюса и определенных навыков работы, заключающихся, прежде всего, в аккуратном проведении сварки без оплавления изоляции. Процедура сварки – сложная работа, требующая длительного времени. По этой причине специалисты рекомендуют применять метод сварки в исключительных случаях.

После завершения работы и остывания жил необходимо их обмотать изолентой или применить термоусадочные трубки.

Применение опрессовочного метода

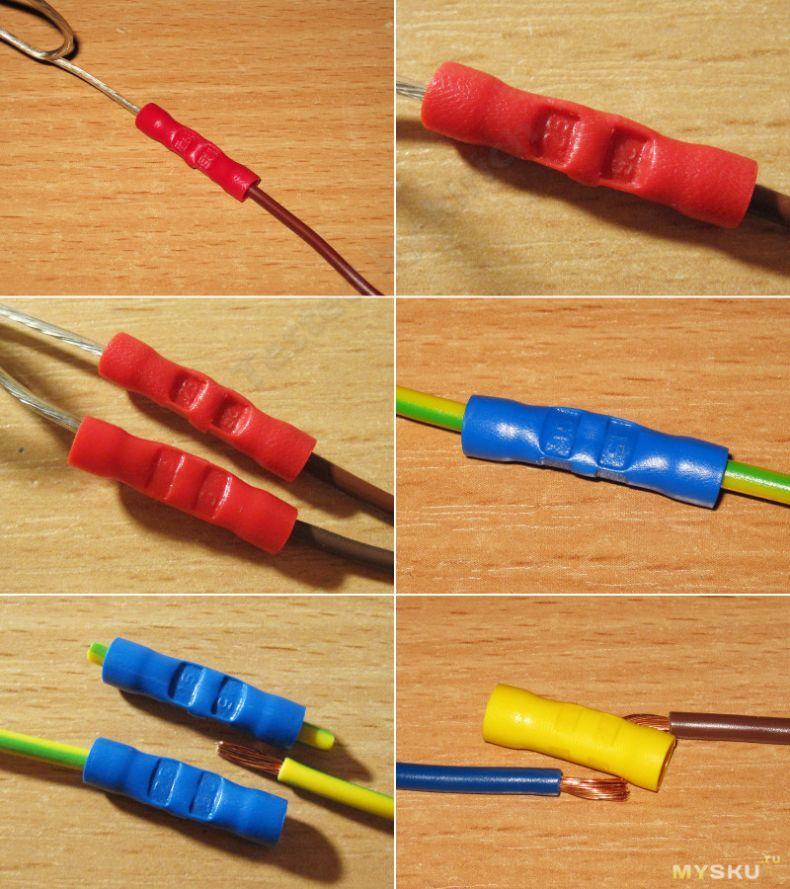

Метод используется с применением определенных медных или алюминиевых гильз, подбираемых с учетом диаметра скрутки, при этом материал гильзы должен быть таким же, как материал жилы. На ошкуренные наждачной бумагой жилы после их скручивания, надеваются гильзы и обжимаются с применением специальных клещей.

На различных вилах клещей и гильз указываются количество максимально обжимаемых жгутов. Укладывать жгуты в гильзу необходимо по определенным, указанным в инструкции, правилам с учетом их размера. Данной техникой чаще пользуются профессиональные электрики, которых подкупает его высокая надежность.

Использование клеммников

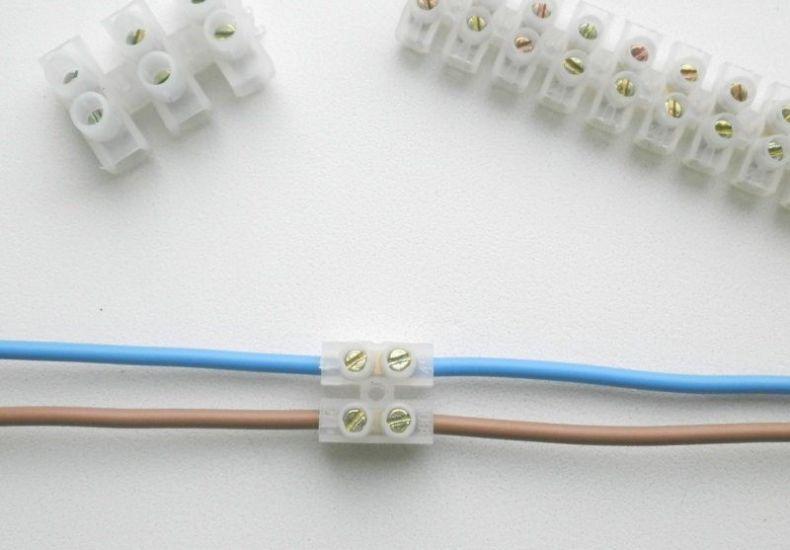

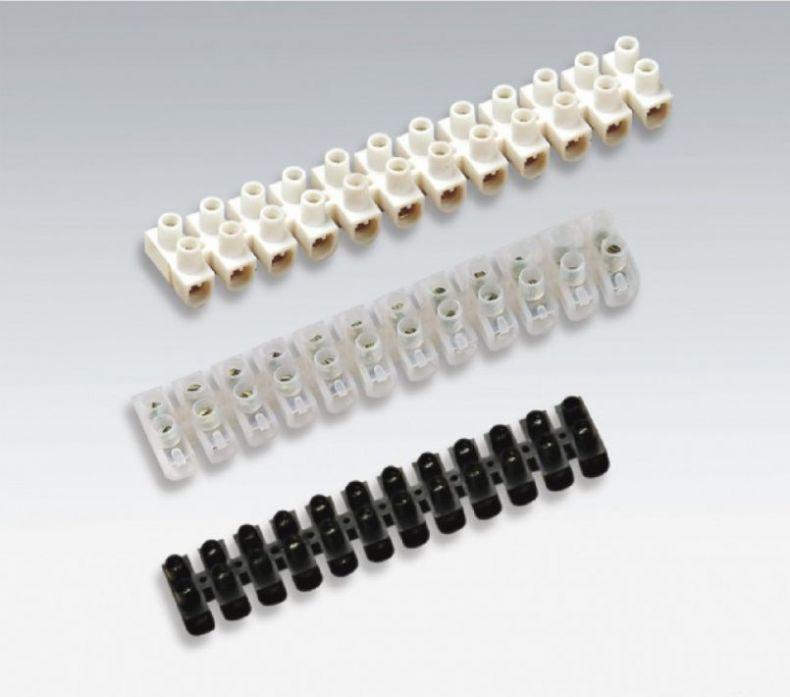

Клеммники выпускаются разных видов с применением винтового механизма и служат для быстрого и доброкачественного соединения. Выпускаются для различного количества пар проводов – до двадцати и более, с гнездами различных размеров.

Колодки выпускаются производителем в пластмассовом корпусе с металлическим гнездом и пластинами, между которыми вставляется зачищенные жилы и зажимаются винтом. Следует убедиться, что провод хорошо зажат, для чего нужно его подергать. Клеммники следует применять в закрытых зданиях с влажностью, не превышающей норму, поскольку соединения не изолированы.

Со временем зажатый провод может деформироваться и контакты могут ослабеть, по этой причине их рекомендуется периодически затягивать.

К достоинствам использования клеммников следует отнести простоту монтажа и их дешевизну. В клеммниках допустимо соединение разных видов проводов различного диаметра, как алюминиевых, так и медных.

Применение метода пайки

При применении метода пайки соединяемые жилы зачищаются от изоляции и оксидной пленки вплоть до чистого металла, затем производится их скрутка и лужение. При лужении разогретая паяльником жила прикладывается к канифоли, который должен полностью ее покрыть. Производится скрутка залуженных жил рукой, затем плоскогубцами выполняется докручивание для обеспечения высокой надежности. Разветвляющиеся концы жил отрезаются. Взамен лужения после скрутки возможно использование флюса.

Теперь можно начинать процесс пайки: на разогретые скрученные жилы накладывается небольшое количество припоя. При этом необходимо прижимать жало паяльника к жилам. Припой растекается по всей залуженной поверхности, обеспечивая высокую надежность пайки. В случае использования горелки припой маленькими порциями вносится в факел.

По завершении пайки и остывания жил рудименты флюса смываются во избежание процесса окисления, место пайки просушивается, покрывается защитным лаком и тщательно обматывается изолентой или покрывается термоусадочными трубками.

Описанная технология в электрических сетях со слабыми токами является самой распространенным и надежной. Однако следует учитывать, что поскольку температура плавления припоя составляет около двухсот градусов, большие токи в сети могут вызвать нагревание места пайки, припой может расплавиться и даже стечь, что может вызвать выход из строя всей сети и его возгорание.

Другой негативный аспект способа заключается в невысокой механической прочности, поскольку олово – достаточно мягкий материал. Особенно этот фактор необходимо учитывать при пайке нескольких проводов с жесткими жилами, которые могут вываливаться из паяемого соединения. По этой причине не рекомендуется применять данную технологию при разводке электросети.

Применение пружинных зажимов

По мнению экспертов, применение технологии пружинных зажимов считается достаточно спорным. Среди специалистов наибольшее распространение получили зажимы WAGO, а также соединительные изолирующие зажимы (СИЗ). Механизм обоих зажимов работает с пружинкой, обеспечивающей надежный контакт.

Разногласия экспертов касаются пружинного механизма, ослабевающего со временем, что может стать причиной нарушения контакта, его нагревания, и это способствует ускорению снижения ее упругости. При интенсивном нагревании пластиковый корпус может начать плавиться с непредсказуемыми последствиями.

К достоинствам применения пружинных зажимов следует отнести их достаточную надежность при соблюдении рекомендаций изготовителя. Следует избегать фальсификата WAGO и СИЗ, которыми изобилует рынок. При строгом соблюдении рекомендаций производителя зажимы функционируют безукоризненно многие годы.

Характеристики клеммников WAGO

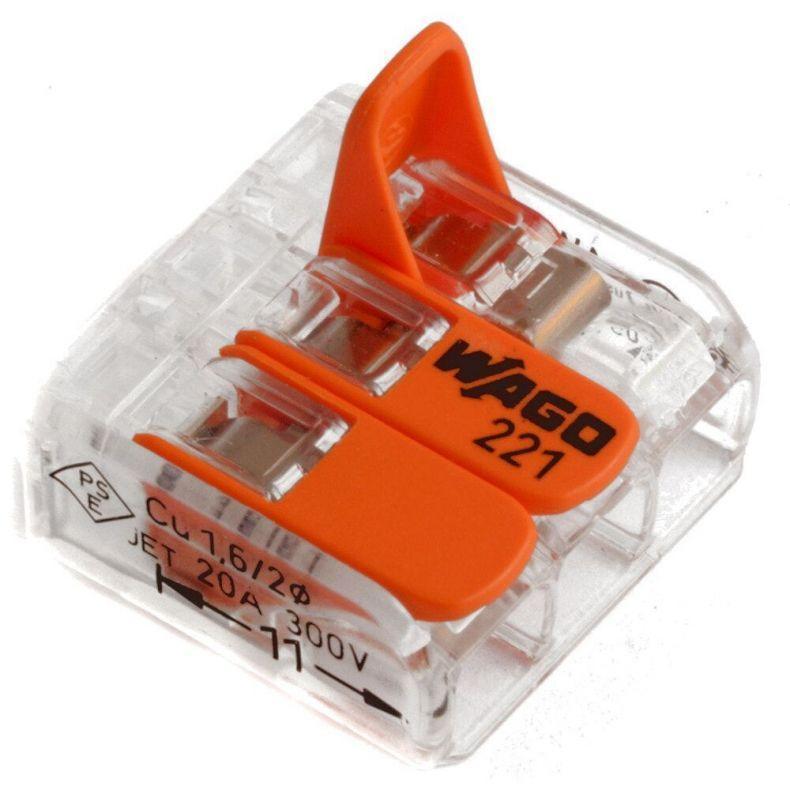

Клеммники WAGO позволяют производить скручивание оперативно и с достаточной надежностью при соблюдении рекомендаций производителя:

• Клеммники рекомендуются при использовании жил сечением 0,5-4,0 кв. мм;
• Рекомендуется использование ваговских плоско-пружинных зажимов CAGE CLAMP для работы с многожильными кабелями небольшого сечения 0,08-35,0 кв. мм;

Металлическая пластинка внутри CAGE CLAMP прошла успешное тестирование на специально предназначенных стендах и обеспечивает необходимую степень контакта.

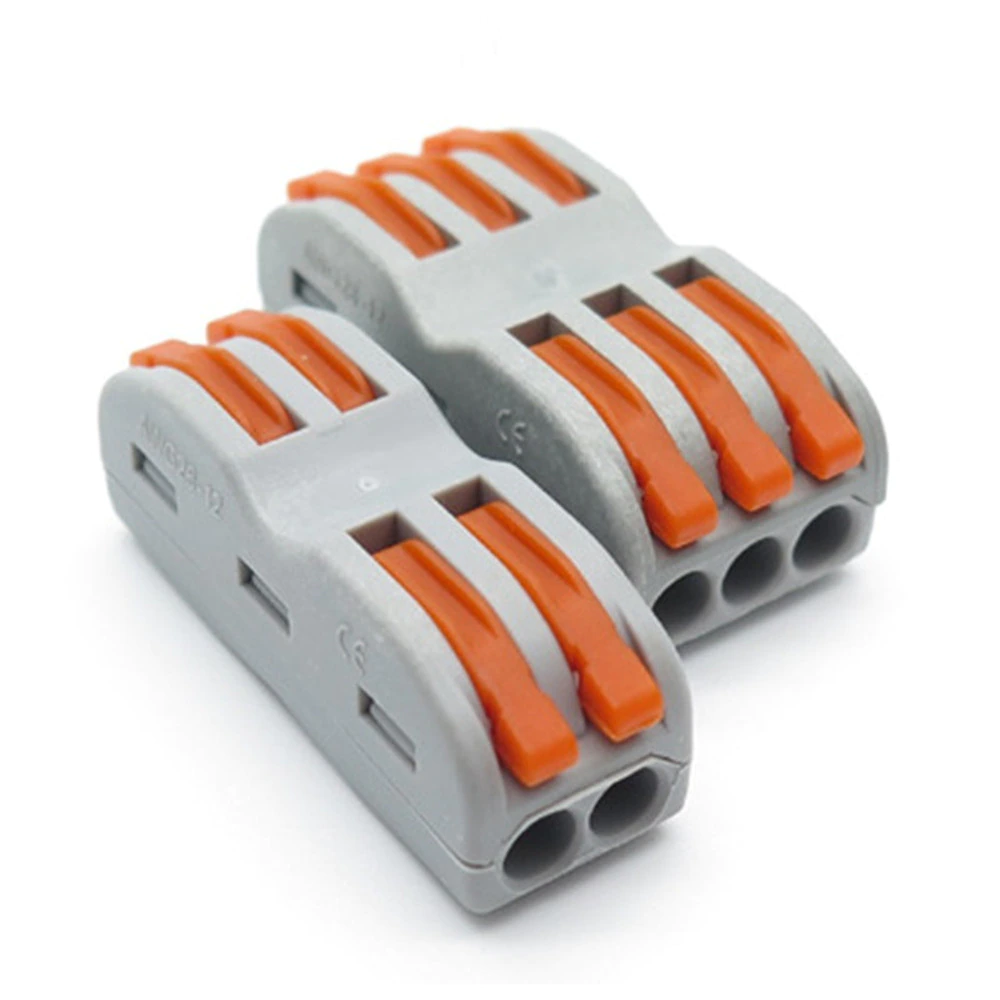

Для монтажных работ, установки дополнительного оборудования применяются два вида клемм WAGO, допускающих разъем контактов (серия 222) и не допускающих их разъем (серии 273 и 773).

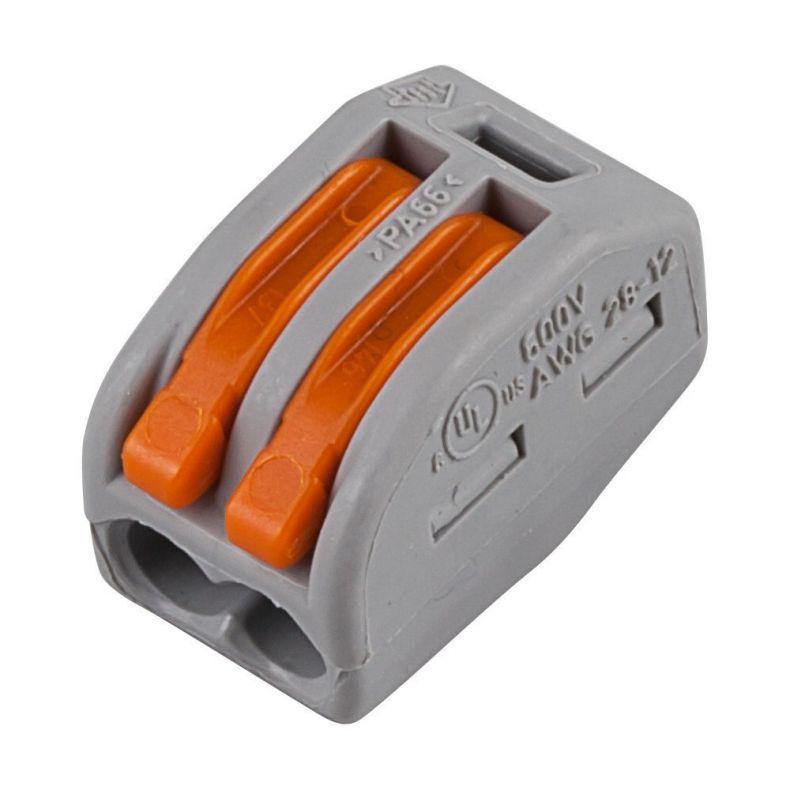

Разъемные клеммники

Имеют 2-5 контактных площадок с флажками-фиксаторами. Допускается использование как одножильных, так и многожильных электропроводов с жесткими жилами с сечением до 2,50 кв. мм, и мягкими с сечением 0,08-4,0 кв. мм.

Для работы флажки приподнимаются, вставляется очищенная жила, флажок опускается. Процедура завершена. Если есть потребность переделки соединения, нужно приподнять флажок и вытянуть жилу.

Неразъемные клеммники

Для работы с неразъемными клеммниками зачищенная жила устанавливается в гнездо до упора, а находящаяся там пружинка сжимает ее, создавая надежный контакт с пластинкой.

Неразъемные клеммники применяются для жил из разного материала толщиной 0,75-2,50 кв. мм, а для многожильных с жесткими жилами – от 1,50 до 2,50 кв. мм.

С целью повышения надежности контактной пастой, выпускаемой производителем, наполняют внутреннюю часть зажима. Паста эффективно съедает оксидную пленку и защищает жилы от окисления.

Клеммники для светильников

Для оперативного подсоединения светильников WAGO специально разработало клеммники (серия 224), позволяющие сращивать провода из разных материалов различного сечения и вида с напряжением в сети до 400 вольт и током:

• 24 ампера для жил из меди;
• 16 ампер для жил из алюминия.

Профиль одножильных электропроводов со стороны монтажа должно составлять:

• Для медных 1,00-2,50 кв. мм;
• Для алюминиевых 2,50 кв. мм.

Со стороны светильника для луженого, опресованного, одно- и многожильного электропровода сечения должны составлять 0,50-2,50 кв. мм.

Обязательно необходимо применять пасту при работе с алюминиевым электропроводом, а медный требуется тщательно до блеска затирать наждачной бумагой.

При применении зажимов избегайте использования фальсификата, несмотря на то, что оригинал WAGO существенно дороже.

Применение СИЗ-колпачков

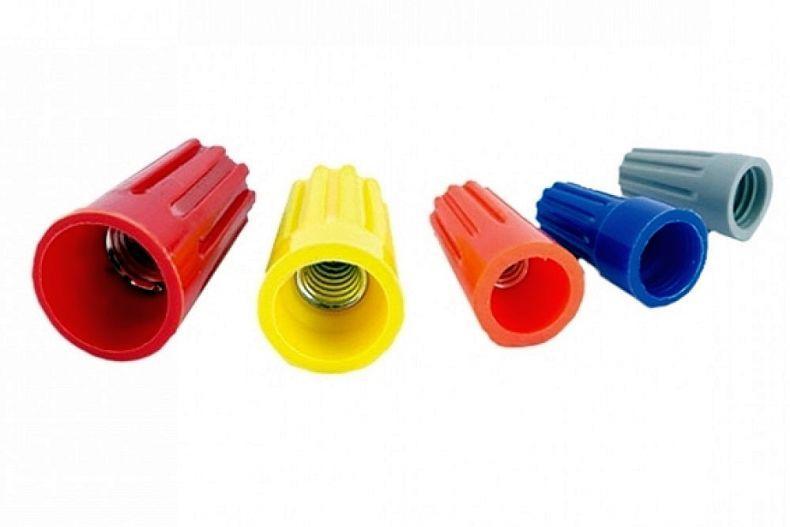

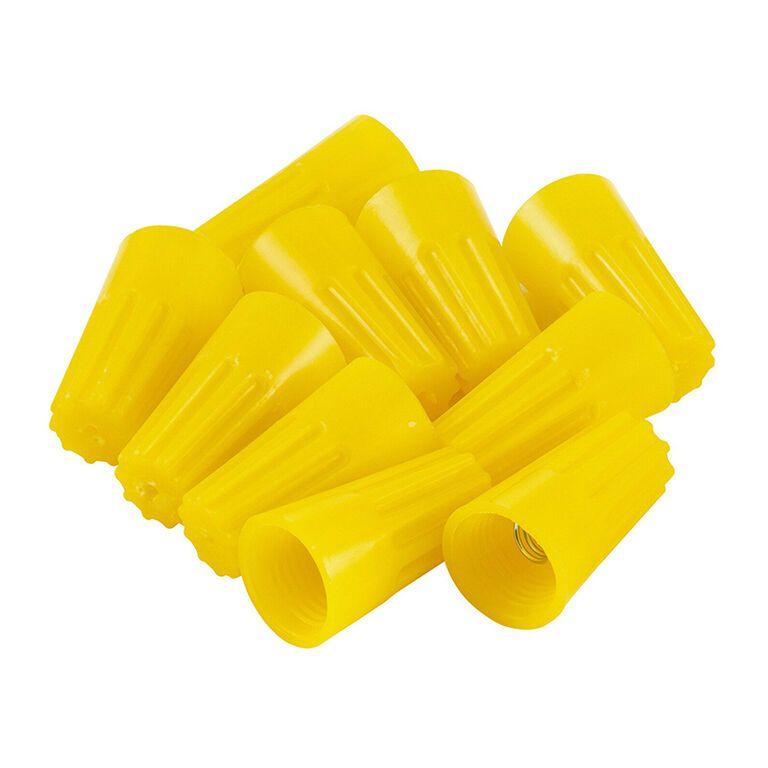

СИЗ-колпачки имеют пластиковый корпус с пружинкой в форме конуса. В них устанавливаются очищенные жилы, колпачки закручиваются по часовой стрелке до упора. На этом процесс завершен.

Колпачки выпускаются под различные диаметры и количество жил. Для надежного соединения необходимо хорошо ориентироваться в их маркировке.

При указании марки после аббревиатуры СИЗ следуют цифры. Первая цифра указывает на тип корпуса:

• «1», когда корпус конический с несколькими бороздками для удобного захвата пальцами;
• «2», когда на корпусе сделаны маленькие выступы для удобства захвата пальцами при закручивании колпачка.

Остальные цифры указывают на суммарный профиль всех соединяемых жил при использовании данного колпачка.

К примеру, СИЗ-2 3,0-10,0 означает корпус с небольшими выступами, допускает соединение жил с минимальным суммарным сечением, равным 3,0 кв. мм, и максимальным, не превышающим 10,0 кв. мм.

Существует другой вариант маркировки, когда после аббревиатуры СИЗ указаны цифры от 1 до 5. Расшифровки приведены ниже:

• СИЗ-1, количество жил 2 с сечением 1,50 кв. мм, цвет серый;
• СИЗ-2, количество жил 3 с сечением 1,50 кв. мм, синий;
• СИЗ-3, количество жил 2 с сечением 2,50 кв. мм, оранжевый;
• СИЗ-4, количество жил 4 с сечением 2,50 кв. мм, желтый;
• СИЗ-5, количество жил 8 с сечением 2,50 кв. мм, красный;

Таблица

Параметры колпачков СИЗ

Колпачки СИЗ предназначены для сращивания медных жил, не рекомендуется применение алюминиевых жил ввиду их большей толщины по сравнению с допустимой.

Техника болтового соединения

Для болтового соединения необходимы болт, гайка к нему и три шайбы. Из зачищенной жилы собираем петлю Для этого удобно жилу обмотать вокруг болта и прокрутить. Аналогичным образом подготавливаем вторую жилу. Далее:

• Шайбу необходимо надеть на болт;
• Надевается первая жила;
• Надевается следующая шайба;
• Надевается вторая жила;
• Надевается еще одна шайба;
• Закручивается рукой гайка, затем плоскогубцами до упора.

Процесс завершен. Данная техника используется при необходимости сращивания алюминиевых и медных проводов, а также при сращивании проводов различного диаметра.

Как соединить провода из меди и алюминия?

Срастить напрямую медный провод с алюминиевым не допускается в силу следующих обстоятельств:

• Синтезированная из разного материала сеть ведет к перегреву;
• По сравнению с медью у алюминия ниже электропроводность, по этой причине он греется интенсивнее, больше расширяется и место сращивания становится недостаточно надежным.

Во избежание выхода из строя сети рекомендуется соединять провода с использованием:

• Клеммников;
• Оригинальных колодок WAGO;
• По технике болтового соединения;
• Ответвления необходимо производить на улице.

Применять другие виды коннекторов не рекомендуется.

Техника соединения проводов различного диаметра

Для надежного соединения проводов различного диаметра следует обходиться без скрутки, используя:

• Клеммники;
• Оригинальные колодки WAGO;
• Технику болтового соединения.

При монтажных и ремонтных работах на электросети следует придерживаться вышеописанных рекомендаций, что обеспечит бесперебойную и безаварийную работу на долгие годы.
