Монтаж электропроводки в квартире своими руками — составление план-схемы, разметка, расчёты, нормы и правила монтажа (70 фото)

Жизнь современного человека всецело зависит от электроприборов, поэтому монтаж электрической проводки в квартире или доме является очень ответственным этапом. Количество мест, где будут источники электрического напряжения, должно быть хорошо продумано с учетом числа и характера потребителей энергии.

Как начать монтаж электропроводки

В связи с этим прокладка электрических линий должна быть выполнена еще до финишной отделки помещений и с учетом расстановки мебели и электроприборов. Очевидно, что никакой стихийности в размещении проводов и розеток быть не может в принципе, необходим четкий, детальный и хорошо продуманный план.

План электропроводки в квартире

Прокладка новых линий электричества выполняется в новом жилище до начала каких-либо других работ. В квартире с вторичного рынка новые линии ведутся обычно при проведении масштабных ремонтных работ. Во вторичном жилье уже есть проложенные линии, которые, так или иначе, служат ориентиром для нового владельца.

До начала выполнения электромонтажных работ необходимо тщательно продумать и вычертить схему размещения электроприборов и токопроводов. В наиболее простом варианте это может быть схема от руки.

Выполняем план электропроводки

Итак, вы составили четкое представление о расположении электроприборов и расстановке мебели внутри помещения. Следующим шагом будет визуализация плана на бумаге. На листе условно вычерчиваются стены, дверные и оконные проемы. Конкретных размеров пока не требуется, так как на данном этапе следует только обозначить примерную расстановку электрооборудования.

Общая картина позволит понять количество розеток, выключателей, осветительных приборов и т.д. Затем, если вы человек основательный, можно сделать разверстку стен всех помещений. Вот здесь уже можно достаточно скрупулезно указать – что и где находится.

Следует руководствоваться не только расположением мебели, но и не забывать про общие базовые требования к размещению электросетей и их элементов. Так, розетки не следует размещать ближе, чем на 25 см от дверных/оконных проемов.

Кроме того они должны отстоять от газопроводов и труб водоснабжения на 40 см и более. Выключатели размещают справа от дверного проема на отметке порядка 55…60 см или 145…150 см от отметки пола.

Осветительные приборы могут располагаться достаточно произвольно в зависимости от пожеланий хозяина.

Распределительные коробки как места, где сходятся провода для соединения, следует также предусмотреть на плане, однако, не нужно делать более одной на помещение.

Пути прокладки кабелей должны быть строго вертикальными и строго горизонтальными, пересекать провода следует под прямым углом. Если провода будут скрыты и планируется штробить стену, то канавка должна проходить не ближе 0,2 м от поверхности перекрытий и проемов.

Размечаем план электропроводки

Итак, готовый план уже у вас в руках. Теперь следует перенести на натуру линии сообразно плану – выполнить разметку. Быстрее всего выполнить эту процедуру следующим образом:

• наметить точки, где будут находиться основные электротехнические приборы;
• начертить примерный ход штробы;
• вычертить линии хода кабельных трасс.

Разведение электропроводки

Разводка – это процедура, в ходе которой переходят от дизайнерской задумки по прокладке проводов к конкретным действиям по их монтажу с учетом электротехнических требований. Начало всему – электротехнический щиток, в котором расположен целый набор автоматических выключателей. От наиболее «мощных» предохранителей необходимо вести провод к наиболее сильным потребителям электроэнергии. Принято выделять отдельные линии для:

• электроснабжения кухни большинства розеток в комнатах и коридоре;
• электроснабжения розеток для подключения наиболее мощных потребителей;
• линии освещения.

Под «большинством» розеток подразумеваются такие, от которых не планируется питать мощные приборы (электрические чайники, стиральные и посудомоечные машины, водонагреватели и т.п.).

Всегда отдельная линия нужна для электроплиты или духового шкафа. На таких линиях необходимо ставить УЗО. После того, как определились с линиями можно приступать к монтажу основных элементов в соответствии с планом.

Требования, правила и нормы

При компоновке схемы и монтаже электрических линий следует соблюдать ряд правил.

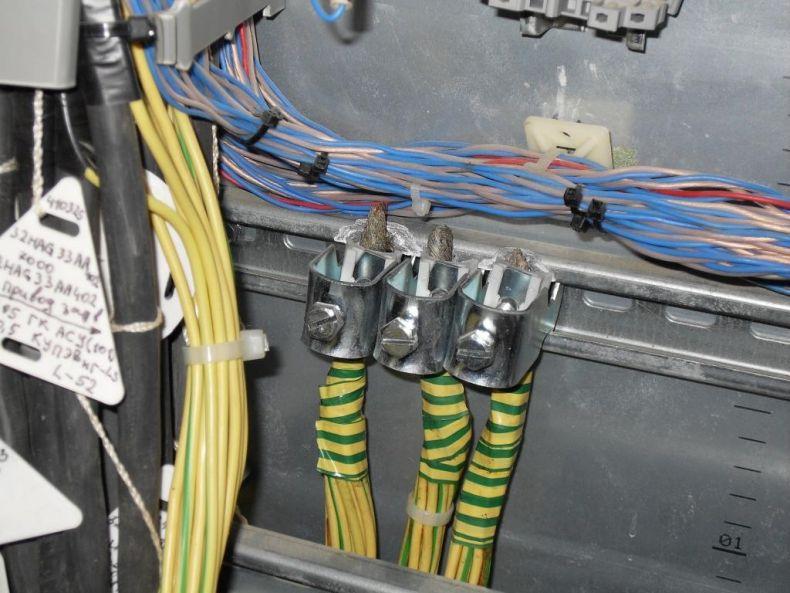

Так, категорически запрещается подсоединять заземляющие выходы розеток к нулевым проводам или радиаторам отопления. Между этим местом и элементами на продолжении инженерных сетей может создаваться значительная разность потенциалов, что опасно для жизни людей, находящихся в контакте с этими конструкциями.

Необходимо проследить, чтобы на линии, к которой подключена электроплита или духовой шкаф стоял предохранительный автомат с номиналом не менее 63A. Расстояние между проводами при пересечении должно составлять несколько миллиметров (3…5 мм).

Расстояние горизонтального провода от пола и от потолка должно быть значительным (порядка 1 м). Также провод не должен приближаться к косякам рам и дверных проемов ближе, чем на 1 м.

Между трубами отопления/водоснабжения и проводом должно выдерживаться расстояние не менее 30 мм.

Монтаж электропроводки в местах с повышенной важностью

Ранее существовал запрет на размещение розеток в сантехнических блоках, так как, очевидно, это помещения с повышенной опасностью поражения электрическим током. Однако запрет отменен в связи с развитием систем автоматики и повышением из-за этого электробезопасности.

Соответственно, при обустройстве источника питания в ванной комнате необходимо задействовать устройство защитного отключения (УЗО) с током срабатывания не более 30 мА. Кроме того розетка должна иметь заземляющий контакт и быть расположена не ближе 60 см от ограждения ванной на высоте не менее 130 см от пола.

Как правильно завести проводку

Как было отмечено ранее от каждого автомата в щитке идет линия, обслуживающая определенную группу потребителей. Разделение потребителей может быть, например, таким (в скобках указан рекомендуемый автомат):

• холодильник+вытяжка (25 A);
• стиральная машина (25 A);
• освещение (10 A);
• розетки (25 A);
• посудомойка (32A);
• стиральная машина(32A);
• духовой шкаф и электроплита (63 A).

Не следует подключать всю мощную технику к одному автомату, так как это потребует толстого проводника для подключения, при этом линия все равно легко может оказаться перегруженной. Таким образом, в этом вопросе нужен некоторый компромиссный подход.

Монтаж проводов следует вести от потребителя к распределительным коробкам, а уж потом заводить в щиток.

Варианты разводки

Существуют апробированные и хорошо зарекомендовавшие себя варианты разводки:

• с помощью электромонтажных коробок;
• типа «звезда»;
• типа «шлейф».

Первый тип – наиболее распространен. От электрического щитка идет питающий кабель, который «ветвиться» через электромонтажные коробки.

«Звезда» предполагает, что к каждому потребителю идет линия от щитка.

«Шлейф» отличается от «Звезды» тем, что на каждом кабеле размещается не единичный потребитель, а небольшой их набор.

Особенности монтажа в однокомнатной квартире

В однокомнатных квартирах, как правило, выделяется две линии для пары потребителей. А именно:

• кухня+санузел;
• жилая комната.

Такое деление позволяет в случае нештатных ситуаций сохранять электроснабжение хотя бы на одной половине квартиры, при этом распределение потребления на два «плеча» оставляет некоторый запас мощности.

Пример схемы разводки

Показанная схема для типовой двухкомнатной квартиры, как видно, достаточно проста и может быть составлена самостоятельно. Следует использовать типовые обозначения, хотя показаны они в упрощенном виде (одноклавишные выключатели, одноточечные источники света и т.п.).

Обратившись к специалисту, вероятно, была бы получена более качественная и скрупулезная схема. Однако не плохо, если хозяин квартиры имеет представление о том, как составить и читать схему.

Особенности монтажных работ

Монтаж электротехнического оборудования требует внимания и соблюдения норм. Включает в себя следующие этапы:

• подготовка мест монтажа подрозетников, распределительных коробок и других «узловых» элементов;
• выполнения канавок в ограждающих конструкциях (штробление);
• монтаж крепежных систем;
• прокладка кабелей;
• коммутация отдельных элементов;
• сборка электрощитка.

Способы прокладки линий

Различают два способа:

• открытый;
• скрытый.

Скрытый способ

Скрытый монтаж предполагает, что провод «прячется» в толще перегородок и перекрытий. Часто внутри тела перегородки прокладывается гофрированный канал, в котором размещается собственно проводник (это удобней, так как намного проще с точки зрения замены провода).

Открытый способ

Открытый способ предполагает крепление проводов клипсами или размещение в кабель-каналах, которые не заглубляются в стену и никак не прячутся от взоров окружающих.

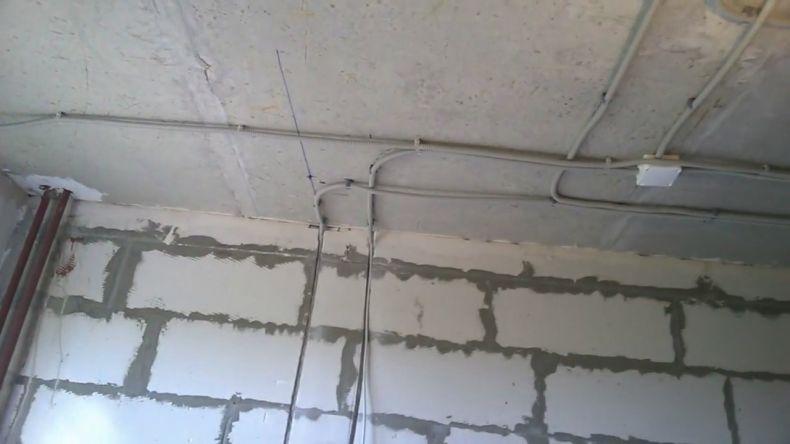

Монтаж по потолку

Поскольку во многих помещениях плиты перекрытий закрываются подвесными конструкциями, то зазор между плитой и фальшпотолком можно использовать как технологический короб. Обычно к потолочной плите крепят гофроканал, в который заводят электрические кабели.

Инструменты для монтажа

Перед началом работ не лишне убедиться, что все необходимые инструменты у вас в наличии, а именно:

• штроборез (альтернативой ему может быть болгарка);
• дрель-перфоратор;
• отвертки разных видов;
• кусачки;
• пассатижи;
• индикаторная отвертка;
• рулетка;
• уровень;
• нож;
• коронка по бетону.

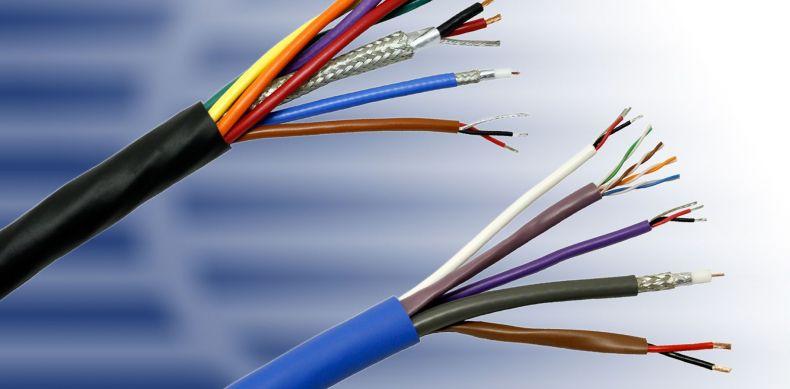

Какой провод выбрать

Для разводки электрических линий следует выбирать провода с медными жилами (алюминиевые просто запрещены к использованию в жилых квартирах). Свое внимание нужно остановить на проводах со сплошной жилой, а не многопроволочной. Последние не применяются для стационарной электропроводки.

Для проведения мощных линий от электрощитка лучше использовать кабель NYM. Наиболее популярным кабелем для несиловых линий будет ВВГнг и ПУНП.

При выборе провода важным его параметром является сечение (сечение необходимо рассчитывать, исходя из указанного на оболочке проводника диаметра). Как правило, для систем освещения бывает достаточно 1,5 кв. мм, а для силовых линий – не менее 2,5 кв. мм.

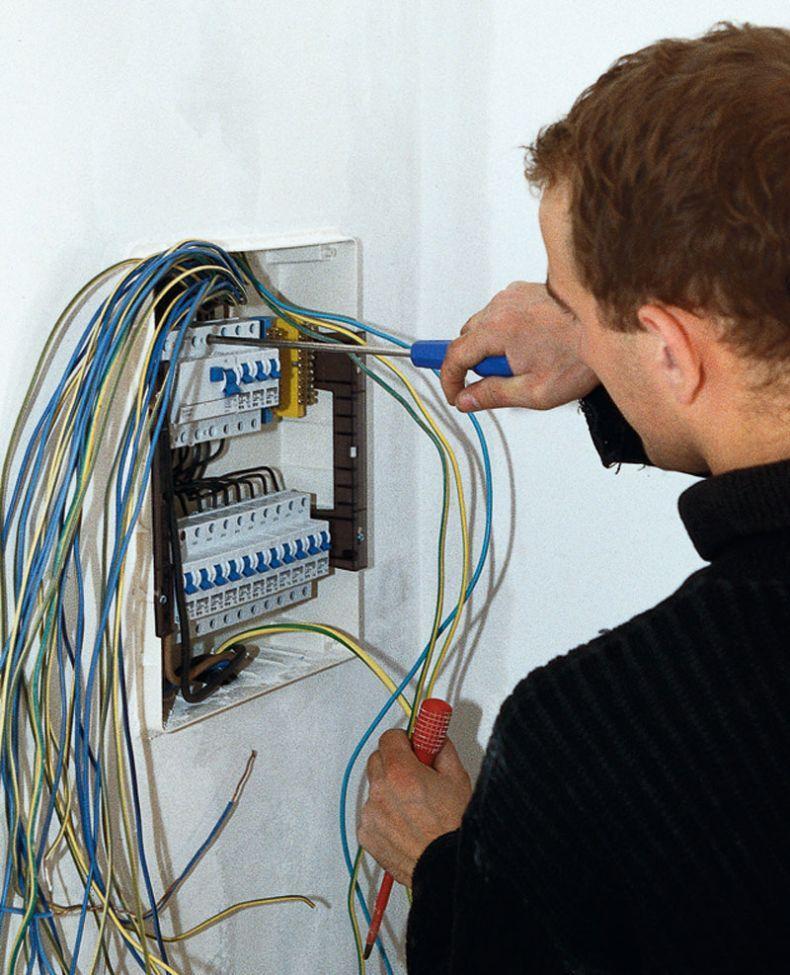

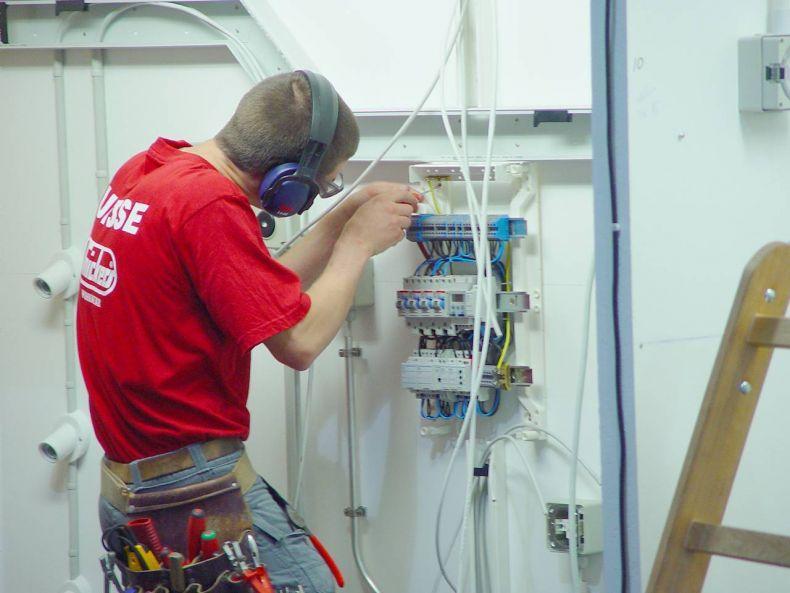

Установка квартирного электрощитка

Порядок сборки квартирного электрощитка для известных групп проводов и нагрузок не труден. Фактически, если отходящие провода проведены, то компоновка модулей внутри щитка – «дело техники».

Как правило, в квартирах используются щитки стандартных размеров, предназначенные чаще всего для 24 или 36 модулей (естественно, в продаже есть щитки разный «размерности»).

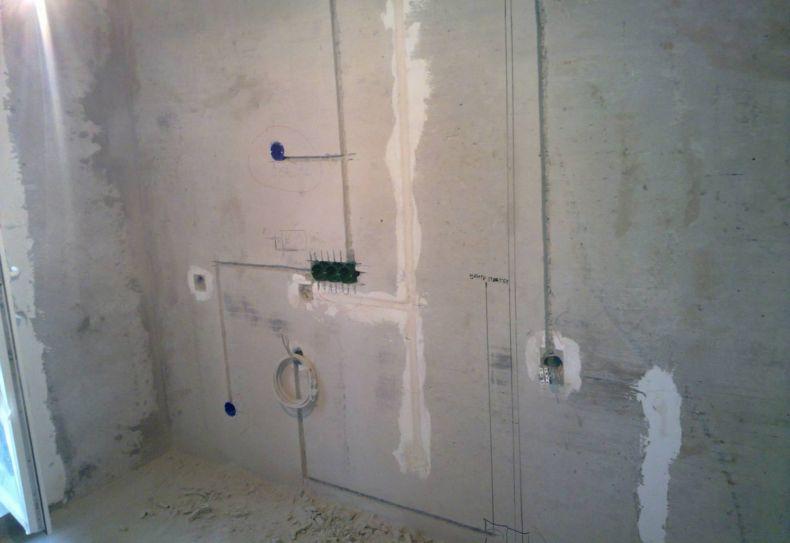

Монтаж подрозетников и распределительных коробок

В ходе разметки стен были обозначены места установки всех необходимых элементов. Как правило, эти точки находятся на отметке 30…40 см (розетки) и 80…90 см (выключатели). Обычный подрозетник имеет диаметр 68 мм, а глубина может быть от 45 до 60 мм. Процедура установки проста:

• высверливается коронкой отверстие;
• отверстие освобождается от бетонных частей внутри кольцевой прорези;
• отверстие очищается от пыли;
• наносится слой фиксирующей шпатлевки;
• вставляется подрозетник;
• убираются излишки шпатлевки.

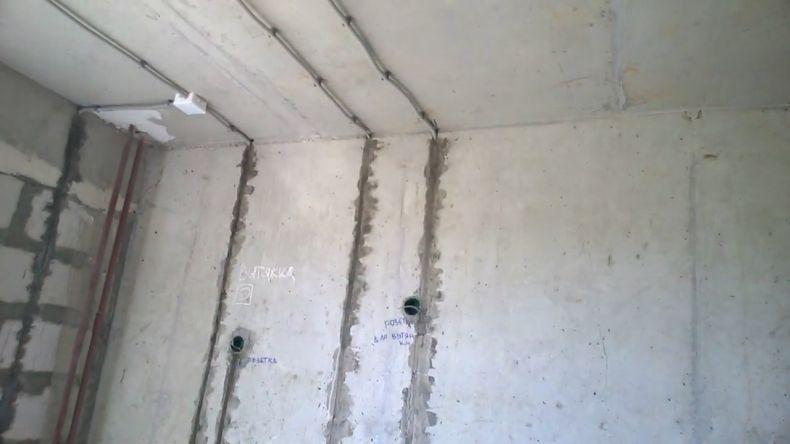

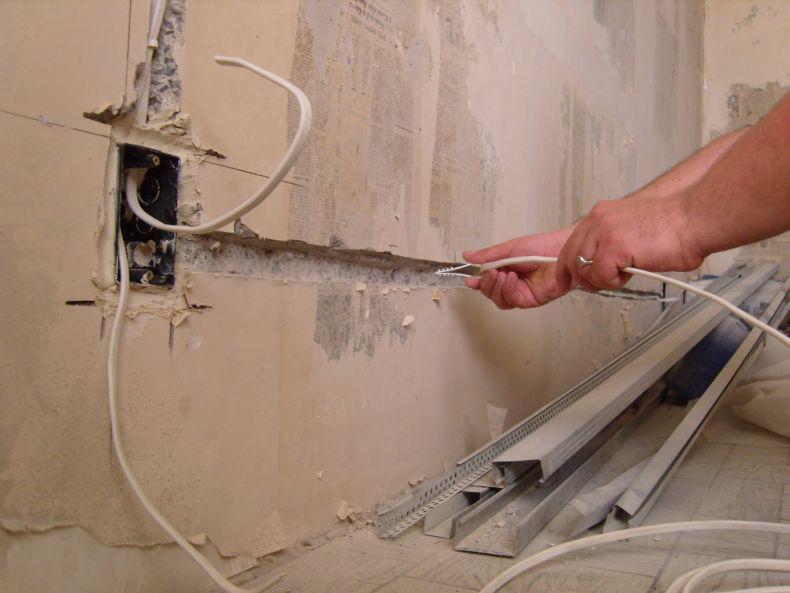

Штробление

Штробление – это создание в теле конструкции канавки для укладки в нее провода. Провод в углубление должен входить без больших зазоров. Такой размер позволит легко зафиксировать кабель в углублении.

Разводка линий

Провода можно развести по полу, стенам или потолку. Последний вариант является наиболее предпочтительным, так как снижает риски перебить провод при сверлении отверстий, которые довольно часто приходится делать в стенах или полу.

Соединение проводов

Соединение проводников производится с помощью:

• скруток;
• пайкой;
• сваркой;
• опрессовкой;
• колпачками СИЗ;
• зажимными клеммниками Wago.
