Перекидной рубильник для генератора: всё о выборе, подключении и применении. Обзор однофазных и трёхфазных устройств

Перекидной рубильник — это электрическое устройство, предназначенное для переключения электрической цепи, например, для разрыва или установления соединения между двумя контактами.

Что такое перекидной рубильник

Основным преимуществом перекидных рубильников является возможность полной разрыва электрической цепи в случае необходимости, например, для обслуживания или замены элементов системы, а также для предотвращения аварийных ситуаций. Кроме того, перекидные рубильники просты в использовании и имеют долгий срок службы.

Перекидные рубильники могут использоваться в различных областях, включая энергетику, промышленность, строительство, сельское хозяйство и домашнее использование. Они могут быть установлены как на открытом воздухе, так и внутри помещений.

Перекидные рубильники могут иметь различную конструкцию и размеры, в зависимости от конкретного применения. Например, они могут быть одно- или трехфазными, иметь ручное или автоматическое управление, а также иметь дополнительные функции, такие как защита от перегрузки или короткого замыкания.

Модели перекидных рубильников

Существует множество различных моделей перекидных рубильников, которые могут отличаться по конструкции, размеру, номинальному току и другим параметрам. Некоторые из наиболее распространенных моделей перекидных рубильников включают в себя:

Перекидные рубильники серии NH

Это универсальные рубильники, которые могут использоваться как для малых нагрузок, так и для крупных электроустановок. Они имеют различные размеры и номинальные токи, что делает их подходящими для широкого диапазона применений.

Перекидные рубильники серии OT

Это компактные рубильники, которые обычно используются в электрощитах и распределительных устройствах. Они имеют небольшой размер и номинальный ток, что делает их идеальными для применения в ограниченном пространстве.

Перекидные рубильники серии AT

Это автоматические рубильники, которые могут отключать электрическую цепь при перегрузке или коротком замыкании. Они обычно используются в коммерческих и промышленных электроустановках, где необходима высокая надежность и автоматическая защита от аварийных ситуаций.

Перекидные рубильники серии PVL

Это специальные рубильники, которые используются в системах защиты от молнии и перенапряжений. Они имеют высокие характеристики изоляции и могут выдерживать очень высокие напряжения.

Перекидные рубильники серии CA

Это рубильники, которые обычно используются в системах аварийного освещения и эвакуации. Они могут быть легко обнаружены и переключены в случае аварии, что делает их идеальными для обеспечения безопасности людей в чрезвычайных ситуациях.

Преимущества и недостатки перекидных рубильников

Перекидные рубильники имеют свои преимущества и недостатки, которые важно учитывать при выборе их для конкретного применения. Рассмотрим их подробнее:

Преимущества

1. Простота конструкции: перекидные рубильники представляют собой простые и надежные устройства, которые не содержат сложных элементов управления и не требуют специальных навыков для эксплуатации.
2. Экономичность: перекидные рубильники являются одними из наиболее доступных и дешевых типов коммутационных устройств на рынке.
3. Высокая надежность: перекидные рубильники могут выдерживать высокие нагрузки и имеют длительный срок службы.
4. Возможность быстрого отключения: перекидные рубильники могут быстро и надежно отключать электрическую цепь при необходимости, что позволяет предотвратить аварии и повреждения оборудования.

Недостатки

1. Ограниченность в применении: перекидные рубильники не могут использоваться для автоматической защиты от перегрузок и коротких замыканий, что делает их менее универсальными в использовании.
2. Риск поражения электрическим током: перекидные рубильники не обеспечивают эффективную защиту от поражения электрическим током, что может стать опасным при обслуживании и ремонте электрооборудования.
3. Ограничения в монтаже: перекидные рубильники могут требовать дополнительных элементов монтажа, таких как перегородки, что может снижать их удобство и экономичность в установке.

Однополюсные рубильники

Однополюсные рубильники — это коммутационные устройства, которые используются для отключения одной фазы электрической сети. Они имеют свои особенности, применение, модели и производителей, которые важно учитывать при выборе их для конкретного применения.

Особенности однополюсных рубильников

• Однополюсные рубильники имеют один полюс, что означает, что они могут отключать только одну фазу электрической сети.
• Они обеспечивают быстрое и надежное отключение от электросети при необходимости, что позволяет предотвратить аварии и повреждения оборудования.
• Они могут иметь различные типы управления, включая ручное управление и управление электромагнитным приводом.

Сфера применения однополюсных рубильников

• Однополюсные рубильники используются для отключения одной фазы в трехфазных сетях и для отключения отдельных устройств от электрической сети.
• Они широко применяются в электрических распределительных щитах, электрических магистралях, трансформаторных подстанциях, промышленных электрических системах и т.д.

Модели однополюсных рубильников

• Однополюсные рубильники могут иметь различные конструкции, включая открытые, закрытые, с шинами, с клеммами и т.д.
• Некоторые из популярных моделей однополюсных рубильников включают: EKF, PFK, KF, OTN, OTP и другие.

Производители однополюсных рубильников

• Некоторые из известных производителей однополюсных рубильников включают: Siemens, ABB, Schneider Electric, Eaton, Legrand и другие.

Подключение однополюсных рубильников

• Однополюсные рубильники могут подключаться к электрической сети при помощи клемм или шинных соединений.
• При подключении необходимо убедиться в правильном выборе модели рубильника с учетом требований по мощности и напряжению электросети.

Отличие от других рубильников

• Однополюсные рубильники отличаются от многополюсных рубильников тем, что они отключают только одну фазу электрической сети.

Двухполюсные рубильники

Двухполюсный рубильник — это электрический выключатель, который может одновременно отключить две фазы электрической сети. Он используется для защиты электрических цепей, приборов и оборудования от перегрузок и коротких замыканий.

Особенности двухполюсных рубильников

• Двухполюсные рубильники отключают оба провода электрической цепи, что делает их более безопасными для работы, чем однополюсные рубильники.
• Некоторые модели двухполюсных рубильников могут быть использованы как автоматические выключатели.

Сфера применения двухполюсных рубильников

• Двухполюсные рубильники широко используются для защиты электрических цепей и оборудования в промышленности, строительстве, а также в домашних электрических системах.

Модели двухполюсных рубильников

• Schneider Electric iSW-NA — двухполюсный рубильник с номинальным током до 63А.
• Legrand DX3 — автоматический двухполюсный рубильник с номинальным током до 63А.
• ABB S201-B2 — двухполюсный автоматический выключатель с номинальным током до 16А.

Производители двухполюсных рубильников

• Schneider Electric
• Legrand
• ABB
• Eaton
• Moeller

Подключение двухполюсных рубильников

• Подключение двухполюсного рубильника проводится так же, как и однополюсного. К каждому из полюсов рубильника подключается фазный провод. При установке рубильника необходимо убедиться в правильной полярности подключения.

Отличия от однополюсных рубильников

• Двухполюсный рубильник имеет два полюса, которые отключают две фазы электрической цепи одновременно, в то время как однополюсный рубильник отключает только одну фазу.
• Двухполюсный рубильник обеспечивает более надежную защиту электрических цепей, чем однополюсный.

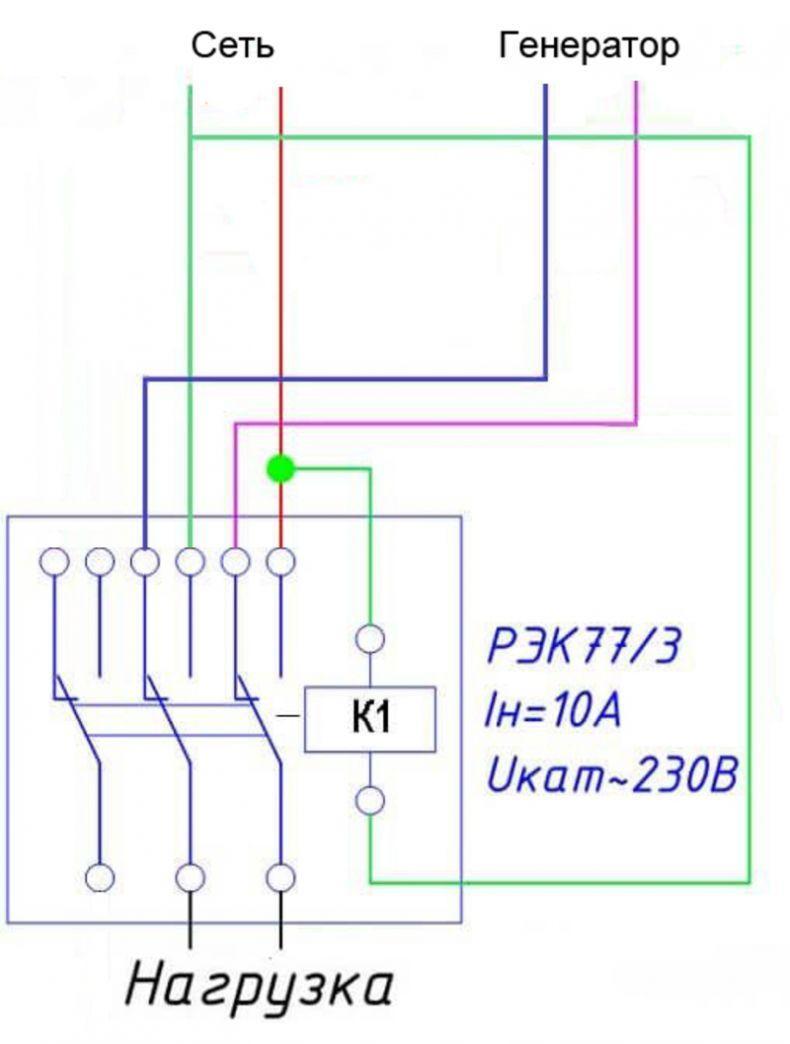

Схемы подключения перекидных рубильников

Подключение перекидного рубильника в однофазной сети

1. Определите, где будет расположен рубильник. Разметьте место установки и сделайте отверстия для крепежа.
2. При помощи крепежных элементов закрепите рубильник на выбранном месте.
3. Отключите электроснабжение, выключив соответствующую автоматическую защиту.
4. Подключите провода к рубильнику. Провод, идущий к рубильнику, подключите к клемме L1. Провод, идущий от рубильника, подключите к клемме «Н» (нейтраль).
5. Подключите открытые концы отключенных проводов к свободным клеммам на обратной стороне рубильника.
6. Включите электроснабжение.

Подключение перекидного рубильника в двухфазной сети

1. Определите, где будет расположен рубильник. Разметьте место установки и сделайте отверстия для крепежа.
2. При помощи крепежных элементов закрепите рубильник на выбранном месте.
3. Отключите электроснабжение, выключив соответствующую автоматическую защиту.
4. Подключите провода к рубильнику. Провод, идущий к рубильнику, подключите к клемме L1 или L2 (выберите один из фазных проводов). Провод, идущий от рубильника, подключите к клемме «Н» (нейтраль).
5. Подключите открытые концы отключенных проводов к свободным клеммам на обратной стороне рубильника.
6. Включите электроснабжение.

Подключение перекидного рубильника в трехфазной сети

1. Определите, где будет расположен рубильник. Разметьте место установки и сделайте отверстия для крепежа.
2. При помощи крепежных элементов закрепите рубильник на выбранном месте.
3. Отключите электроснабжение, выключив соответствующую автоматическую защиту.
4. Подключите провода к рубильнику. Провод, идущий к рубильнику, подключите к любой из клемм L1, L2, L3 (любая фаза). Провод, идущий от рубильника, подключите к клемме «Н».

Производители  перекидных рубильников

Некоторые известные производители перекидных рубильников:

Российские производители

• ЗАО «РЭКОР»
• ООО «Электроустройство»
• ООО «ЭЛЕКОМ»
• ООО «ЭлектроДонМонтаж»
• ООО «Уральский Электротехнический Завод»

Зарубежные производители

• ABB
• Schneider Electric
• Siemens
• Legrand
• Eaton
• Hager
• Moeller
• Gewiss
• Kraus & Naimer
• Lovato Electric.

Перекидной рубильник для генератора своими руками

Сборка перекидного рубильника для генератора является достаточно простой задачей, которую можно выполнить своими руками. Вот пошаговая инструкция, как это можно сделать:

1. Подготовьте необходимые материалы и инструменты, включая рубильник, провода, изоленту, ножницы, плоскогубцы, отвертку и клеммники.
2. Разъедините генератор и нагрузку, чтобы защитить себя от поражения электрическим током.
3. Подключите провод от выхода генератора к рубильнику на входе.
4. Подключите провод от рубильника к нагрузке.
5. Проверьте правильность подключения и убедитесь, что рубильник находится в положении «открыто».
6. Установите перекидной рубильник в нужное положение для включения или выключения генератора.
7. Подключите заземление (защитный контакт) к корпусу рубильника.
8. Закрепите рубильник на стене или на другой подходящей поверхности, чтобы избежать его повреждения.
9. Проверьте работоспособность генератора и убедитесь, что все подключения безопасны.

Важно помнить, что подключение электрических проводов и устройств требует знаний и опыта в области электротехники. Если у вас нет достаточного опыта в этой области, то лучше доверить установку и настройку перекидного рубильника профессионалам.

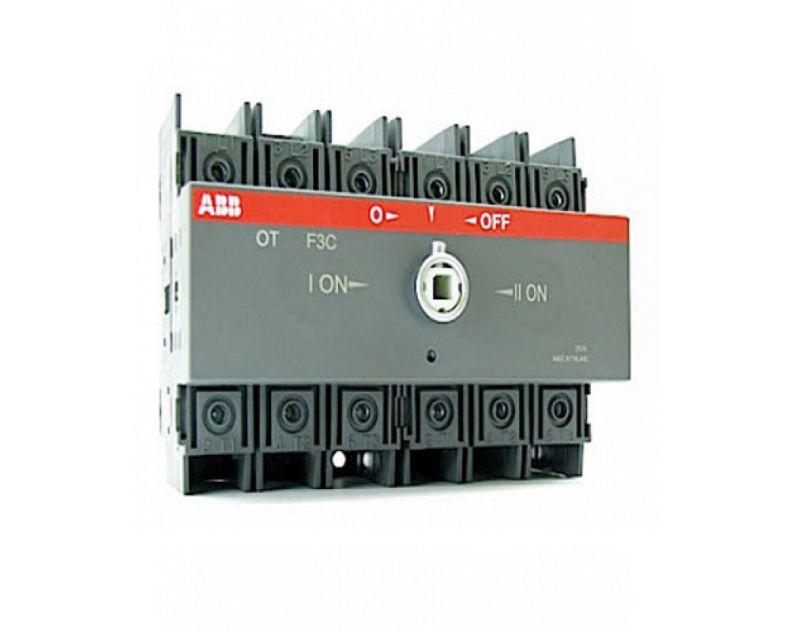

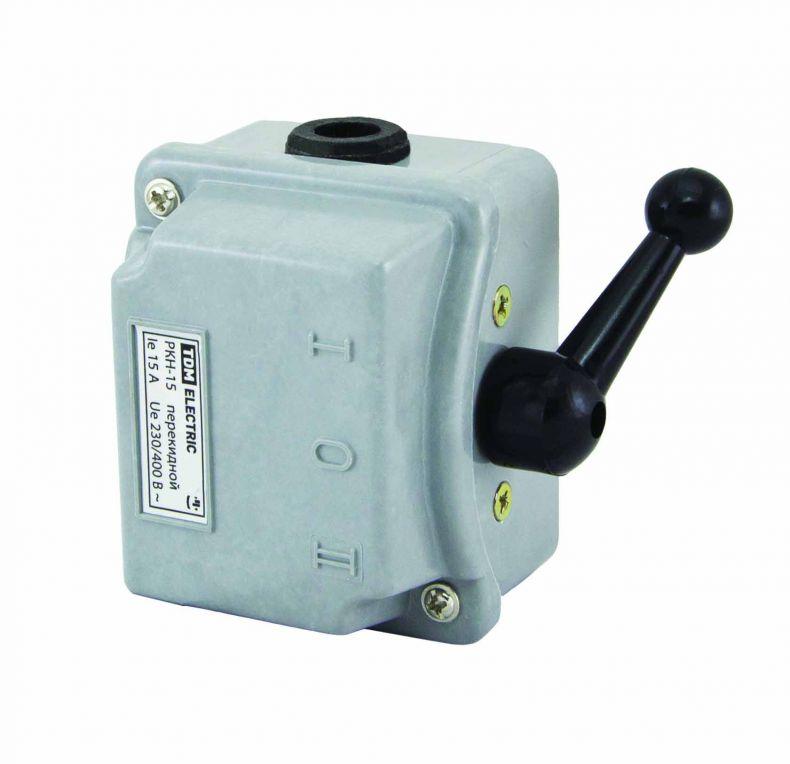

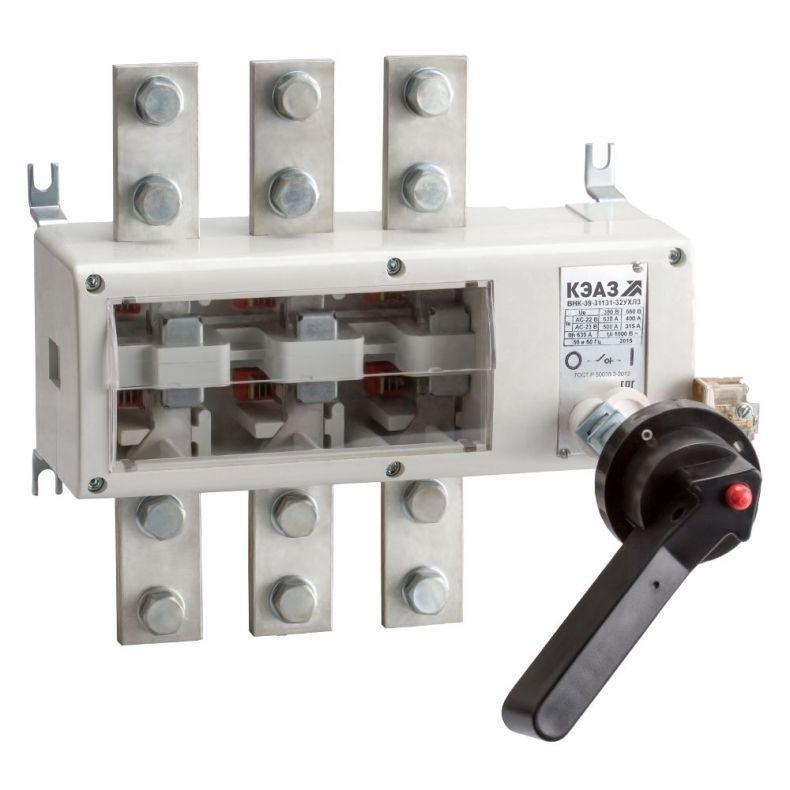

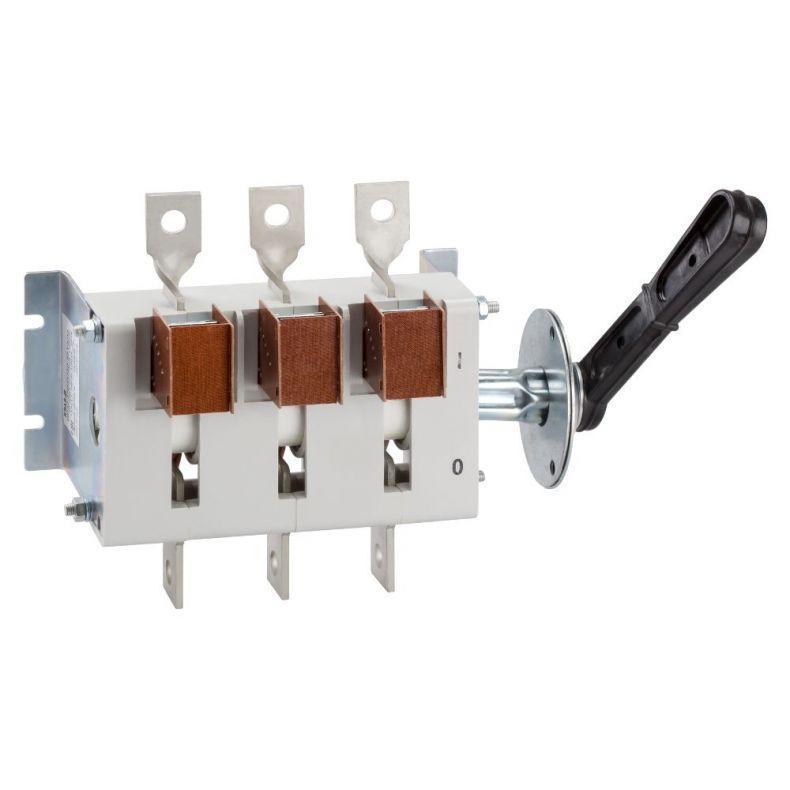

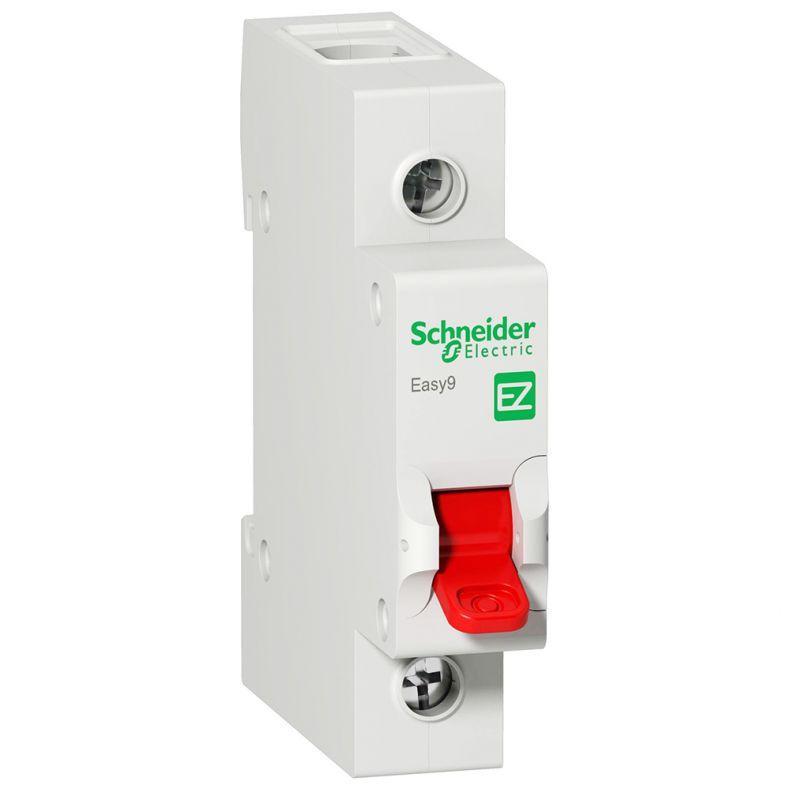

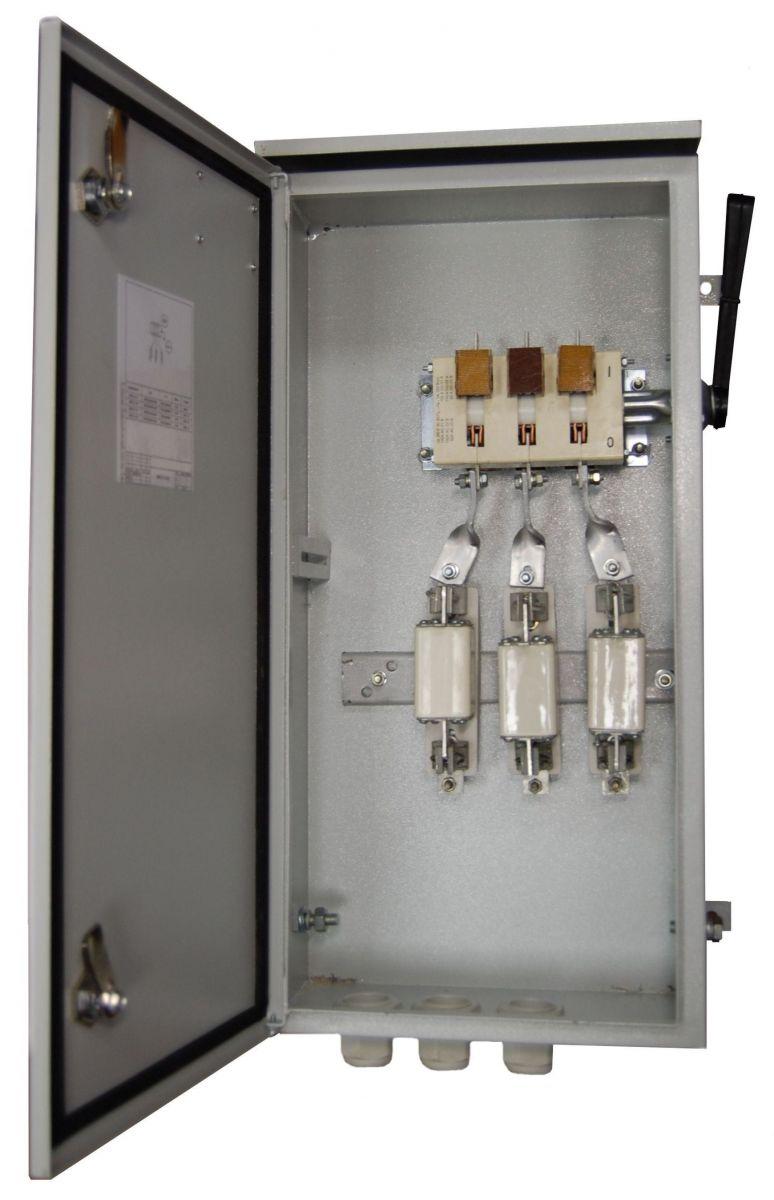

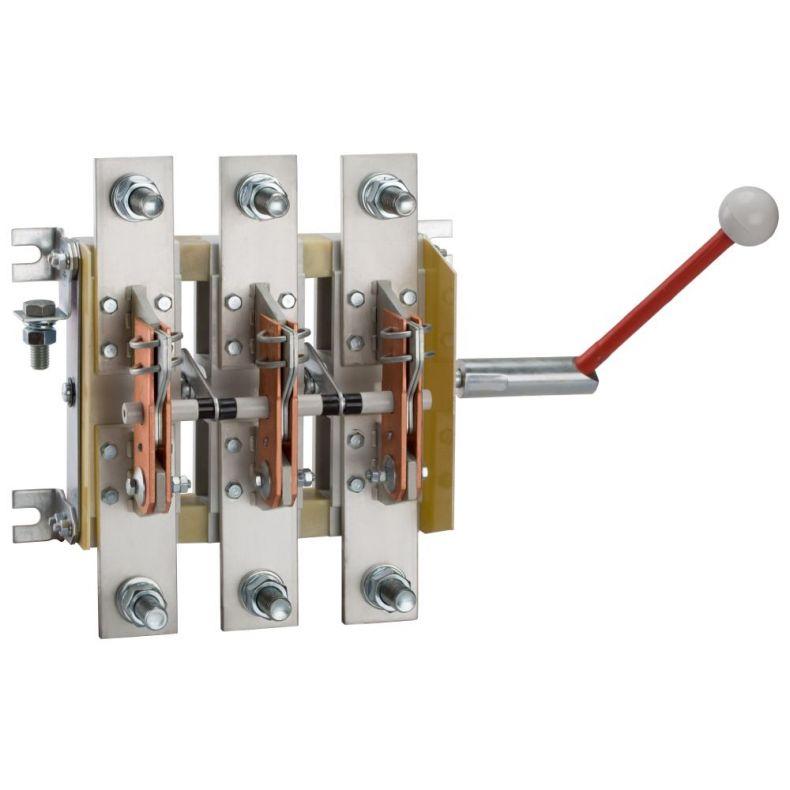

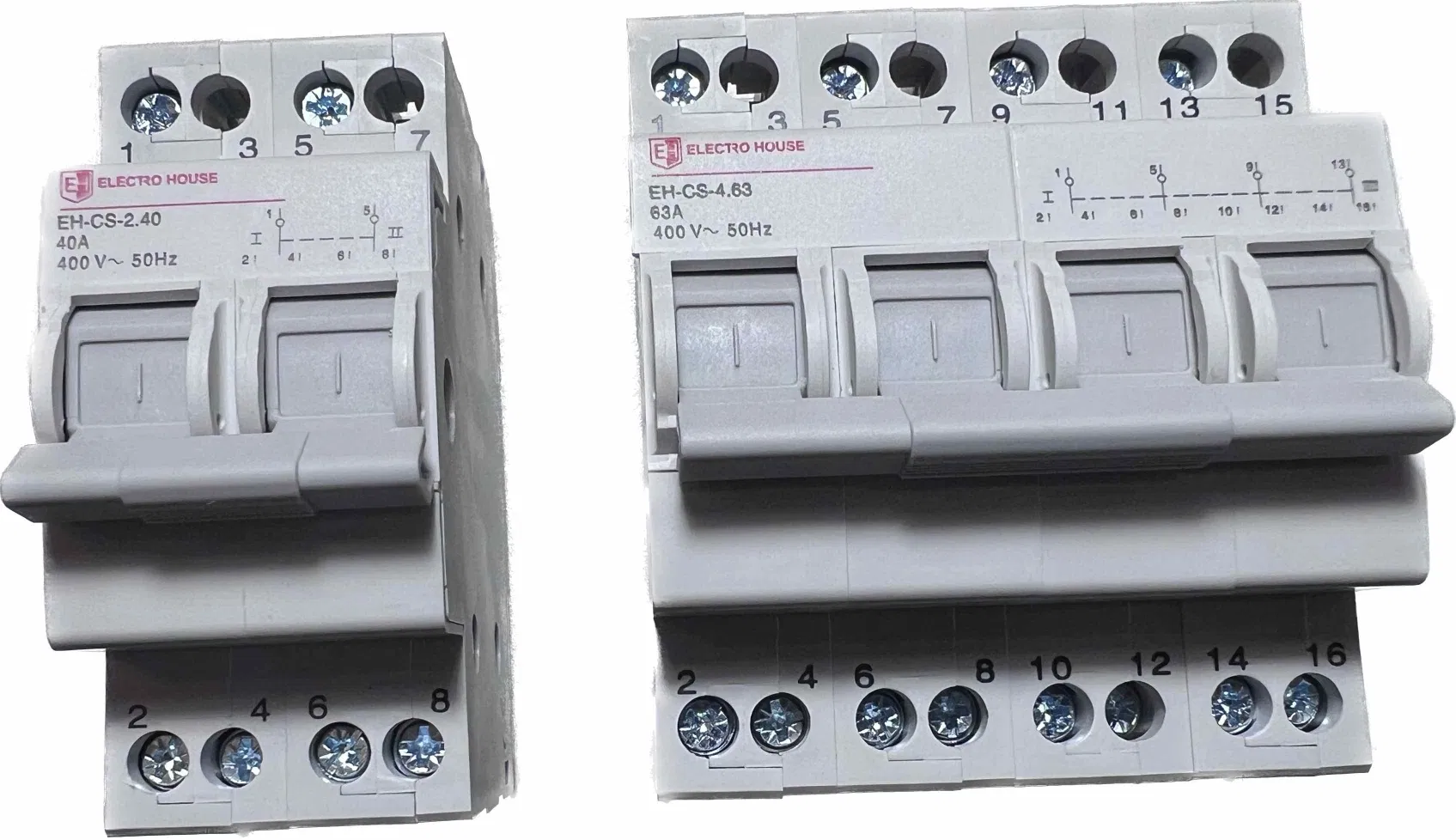

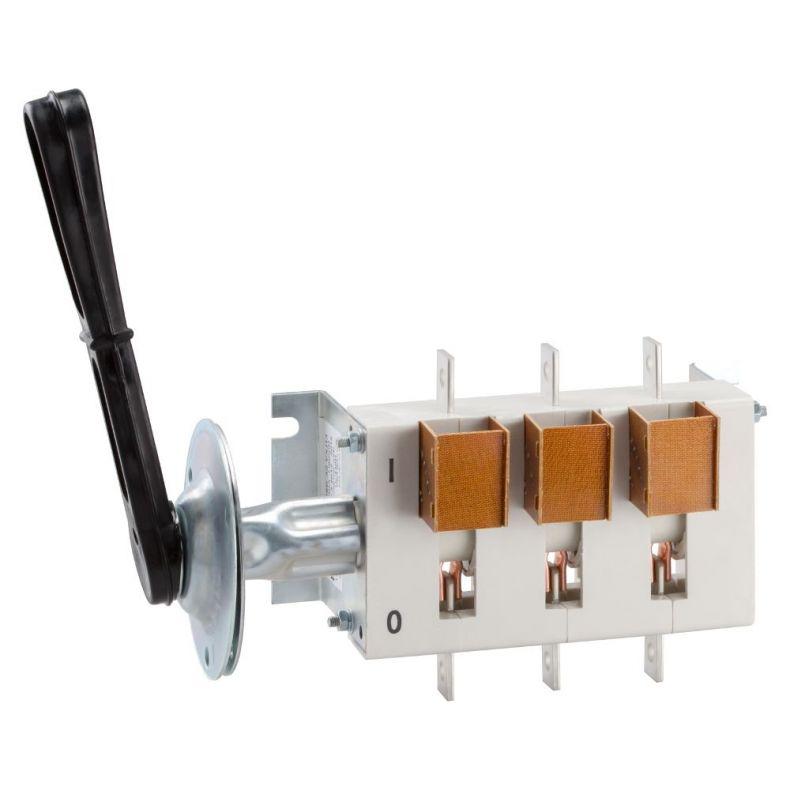

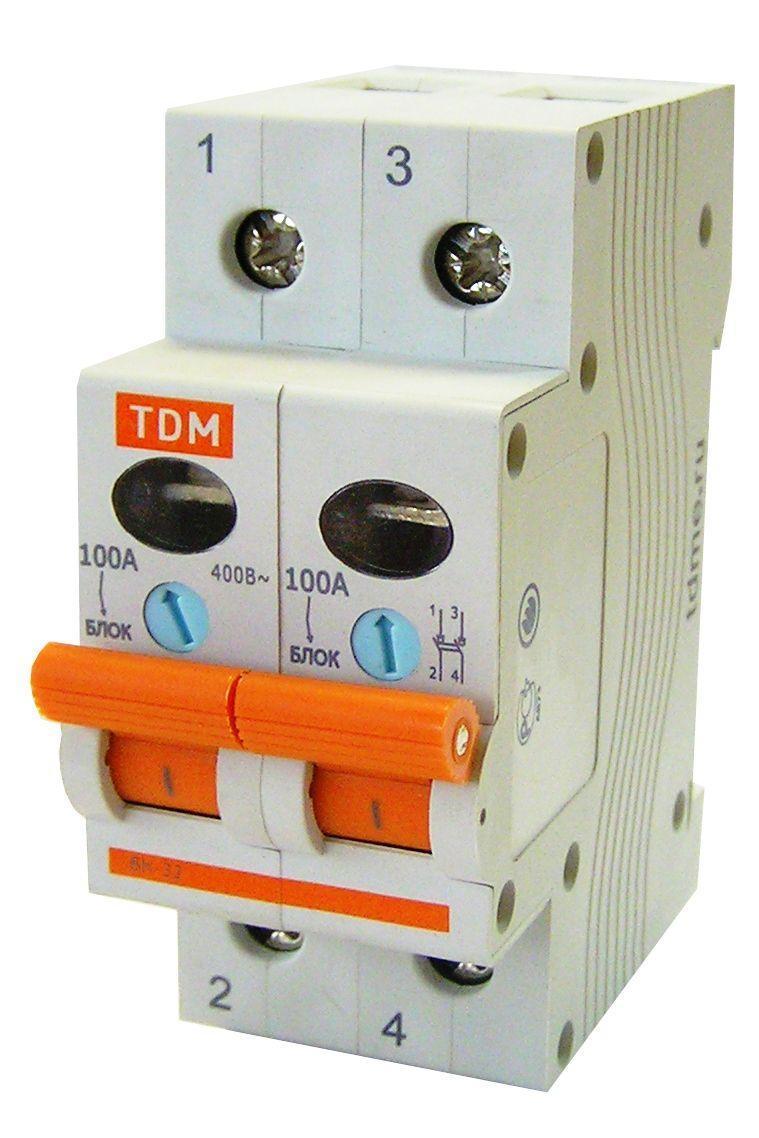

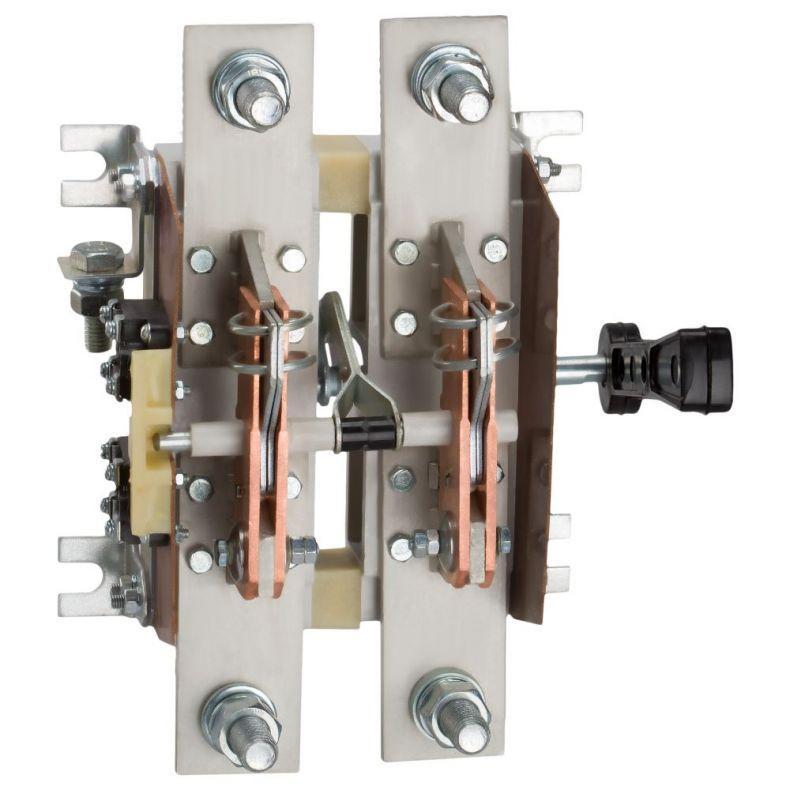

Фото перекидного рубильника для генератора
