Реле контроля напряжения — советы по выбору изделия для защиты однофазных и трехфазных сетей от слипания, обрыва и перекоса фаз

Автор: Инженерная компания "КАПРО"

Чтобы обеспечить дома бесперебойную и безопасную работу электросети, вам стоит выбрать устройство автоматической защиты. Таким устройством выступит реле. Но вам понадобиться его особый вид, а именно реле контроля напряжение (от французского слова relay — смена почтовых лошадей или передача эстафеты) — устройство, которое спасет немало ваших устройств, работающих от сети питания.

Реле контроля напряжения — крайне востребованное устройство в загородных домах, где напряжение может совершать скачки в больших границах. Именно из-за таких скачков электротехника выходит из строя. Реле контролирует такие скачки и вовремя отключает сеть, что помогает избежать перегрузки в вашей технике. (Джозеф Генри изобрел реле в 1835 году.)

Конечно, что вся бытовая техника производится с неким запасом напряжения, другими словами, ваши устройства могут выдерживаться скачки напряжения, но эти скачки должны быть крайне малы, иначе, есть вероятность что ваши устройства просто придут в негодность.

Содержание

Что такое реле контроля напряжения

Реле контроля напряжения включено в цепь по одной причине. Оно контролирует поступающее напряжение на оборудование, которое оно защищает, обычно на трехфазных панелях управления.

Реле контролирует три входящих напряжения в сети, а в некоторых реле — напряжение на землю (соединение wye). Если цепь, которую защищает реле, теряет одну из ветвей напряжения, цепь отключается до тех пор, пока проблема не будет устранена. Обычно это происходит, если перегорает предохранитель в одной из трех фаз напряжения.

Реле также контролирует уровень напряжения в цепи. Если напряжение падает из-за неисправности в линиях электропередачи, реле сработает и отключит защищенную цепь.

Напряжение можно настроить на отключение при любом пониженном или повышенном напряжении, обычно с помощью регуляторов уставок на передней панели реле контроля напряжения.

Принцип работы реле контроля напряжения

Принцип работы реле контроля достаточно простой. Это устройство постоянно измеряет и контролирует входящую мощность цепи, у реле есть наибольшая выдерживаемая нагрузка (у каждого устройства она может быть своей).

У реле есть специальная часть, сделанная для контроля напряжения — блок слежения. Когда напряжение начинает превышать свои допустимые рамки, реле контроля напряжения полностью отключает всю цепь питания, что сохраняет ваши приборы в сохранности.

Само устройство контроля совершает выключение всей цепи питания практически моментально, этот процесс происходит буквально за сотые доли секунды.

Можно отдельно выбрать цепь питания, которую будет защищать реле контроля напряжения. Таким образом, вы можете установить разны пределы напряжения на разных цепях, просто установив по одному устройству на все интересующие вас цепи сети.

Контроль напряжения осуществляется путем работы микропроцессора в самом реле контроля напряжения. В дешевых вариантах реле, микропроцессор заменен на обычный компаратор, тем не менее, такое устройство хорошо справляется со своей задачей.

Область применения реле контроля напряжения

Чаще всего, реле контроля напряжения применяют в загородных домах, в подобных местах порой случаются резкие перепады напряжения. Реле устройства предназначаются для контроля и защиты идущего напряжения. Устройство защищает ваши электроприборы от скачков напряжения, а также от перекосов фаз и возможных обрывов нуля. Круто, не правда ли?

Применяется для защиты оборудования, питающегося от сети в местах, где эти устройства нуждаются в наличии полного напряжения.

Намного лучше купить хороший реле, чем потом страдать, от неисправности ваших электроприборов. Нас всех в детства учили тому, что жадность – всякому горю начало.

Также такое устройства стоит использовать в старых электросетях, ведь перепад напряжения может произойти из-за замыкания фазы розетки, что просто сожжет ваши электроустройства.

Одна из немало значимых проблем, с которой может столкнуться обычный житель загородного дома — перекос по фазам напряжения. Но и с этой проблемой может справиться реле контроля напряжения.

Немного интересных фактов. Первые реле нашли свое предназначение в телеграфии.

Виды реле контроля напряжения

Существует огромное количество различных видов и квалификаций реле контроля напряжения. По квалификации, они могут различаться по допустимому входу мощности или напряжения. Могут различаться по принципам работы, полностью автономные и требующие обслуживания.

Но если рассматривать только реле контроля напряжения, то можно выделить эти основных типа. Различия заключаются в допустимых пределах напряжения и разновидности по фазам. Бывают однофазные, трехфазные, а также автономные.

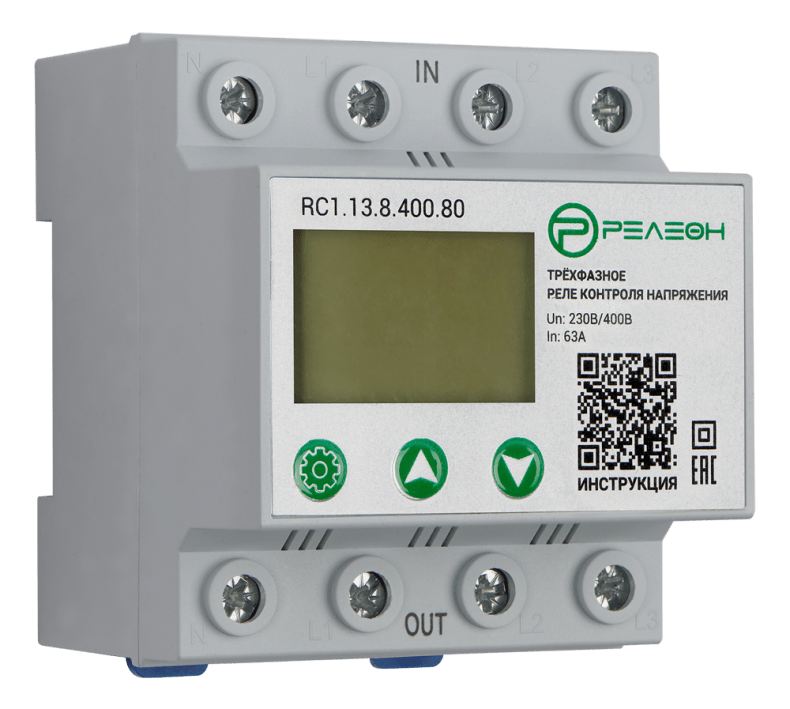

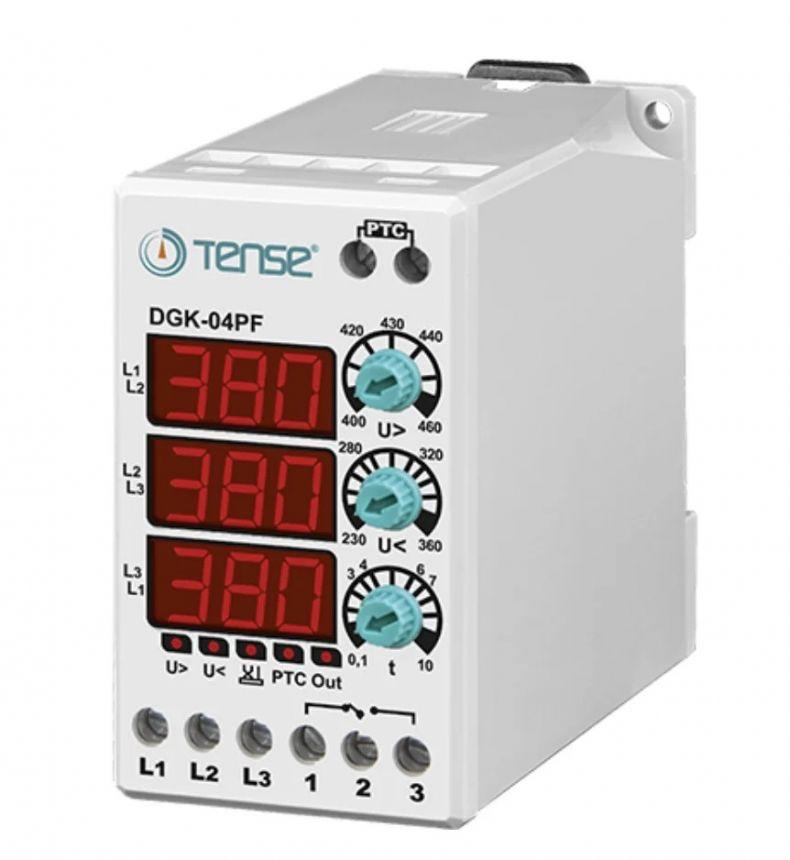

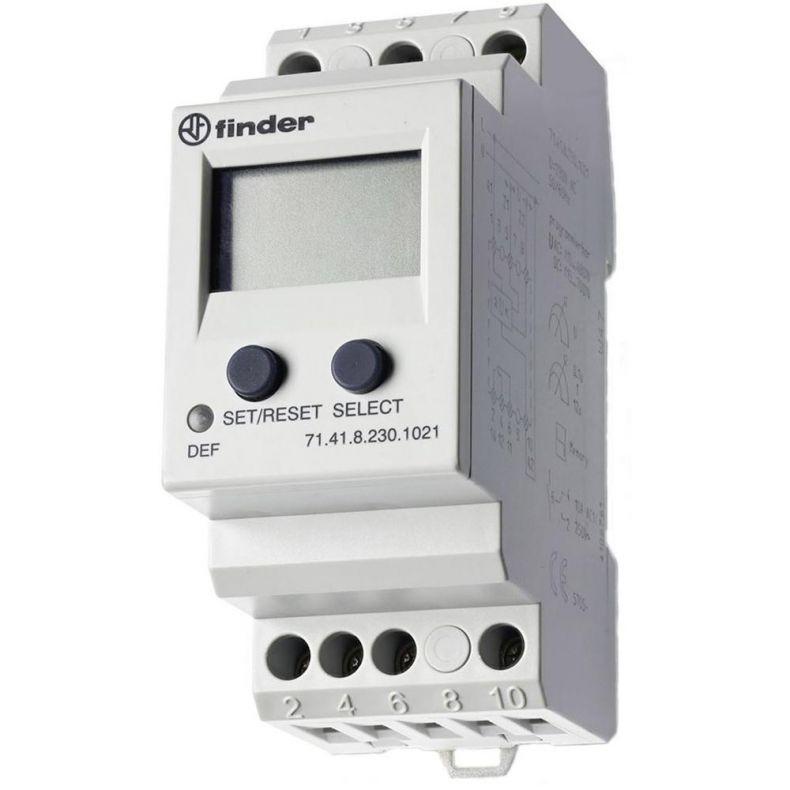

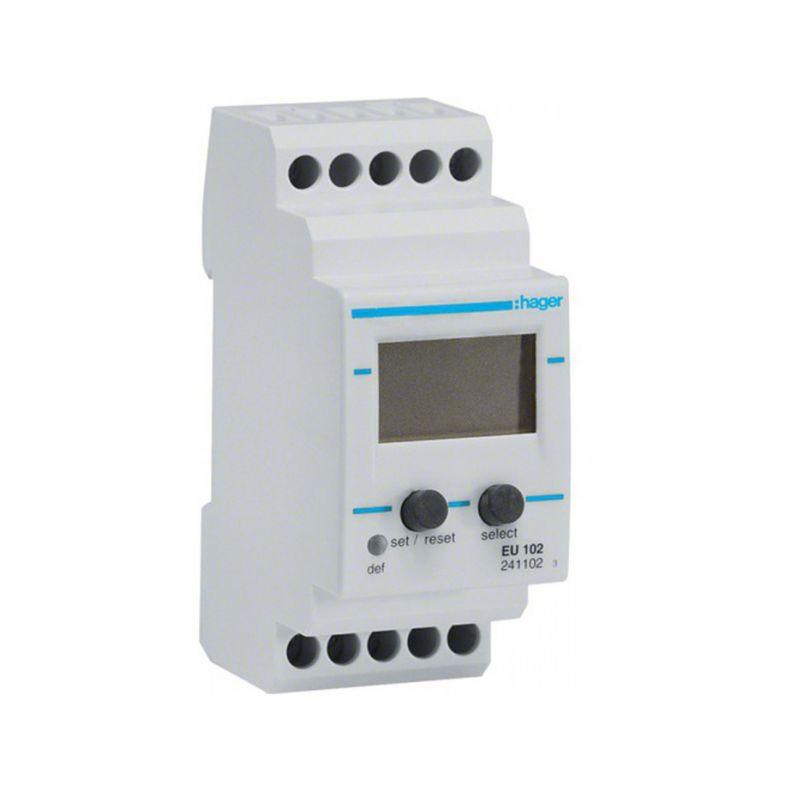

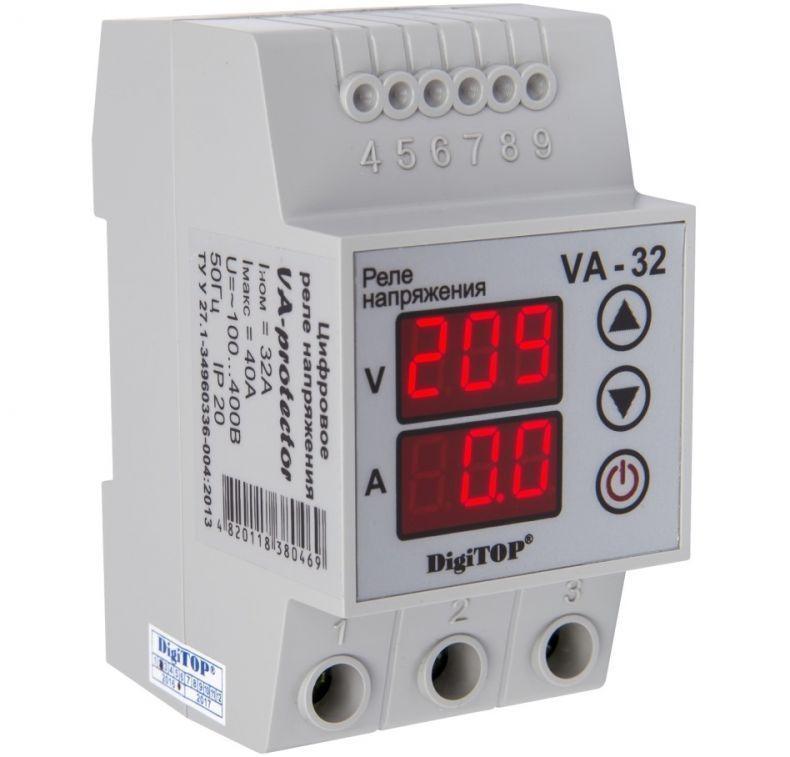

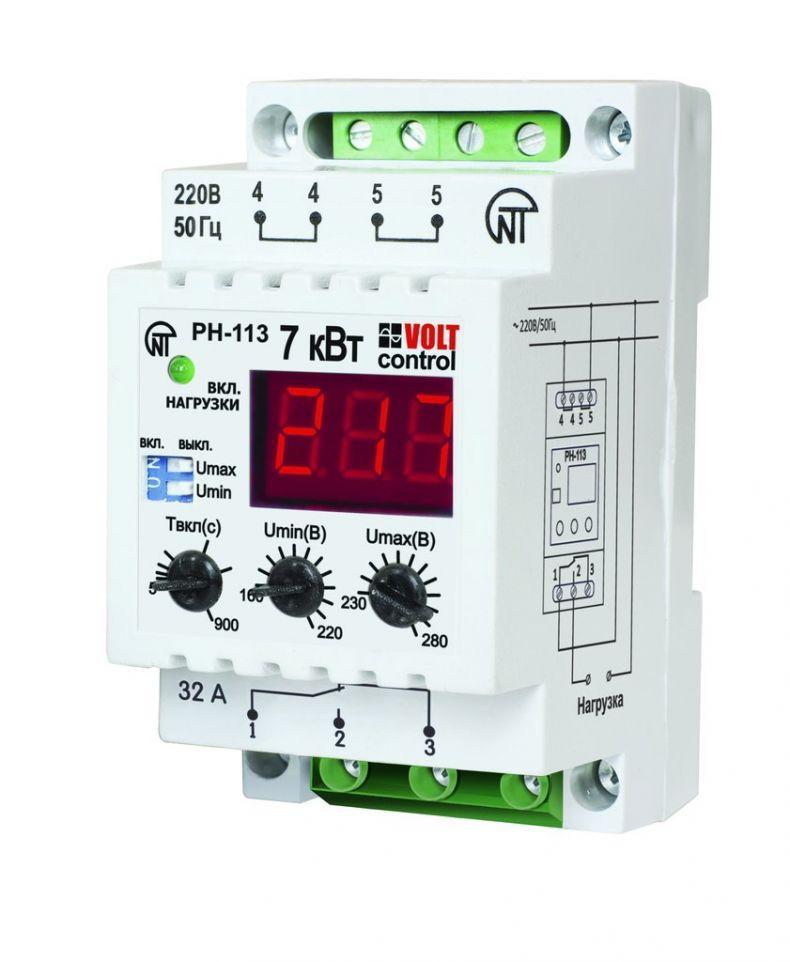

Трехфазное реле контроля напряжения РНПП-311

Такое устройство поможет вам защитить большую часть ваших устройств, которые подключены к сети электропотребления. Такое реле — незаменимая часть любой системы ABP и системы, которая отвечает за управление питания.

Автономное реле контроля напряжения РН-101

Такое реле будет работать от обычной сети питания. Но стоит следить за его нагрузкой, так как наибольшая выдерживаемая нагрузка составляет 3,5 киловатт. Это очень важно. Ведь неправильная эксплуатация ведет к серьезным последствиям не только для вас, но и для окружающих.

Также у такого устройства есть минимальный и максимальный порог срабатывания. Минимальны будет находиться в промежутке от 160 до 210 вольт, а вот максимальный в промежутке от 230 до 280 вольт.

Помимо порогов срабатывания, у реле есть период повторного включения, этот период может находиться в промежутке от 5 до 250 секунд. Стоит быть аккуратным и держать эти значения в голове.

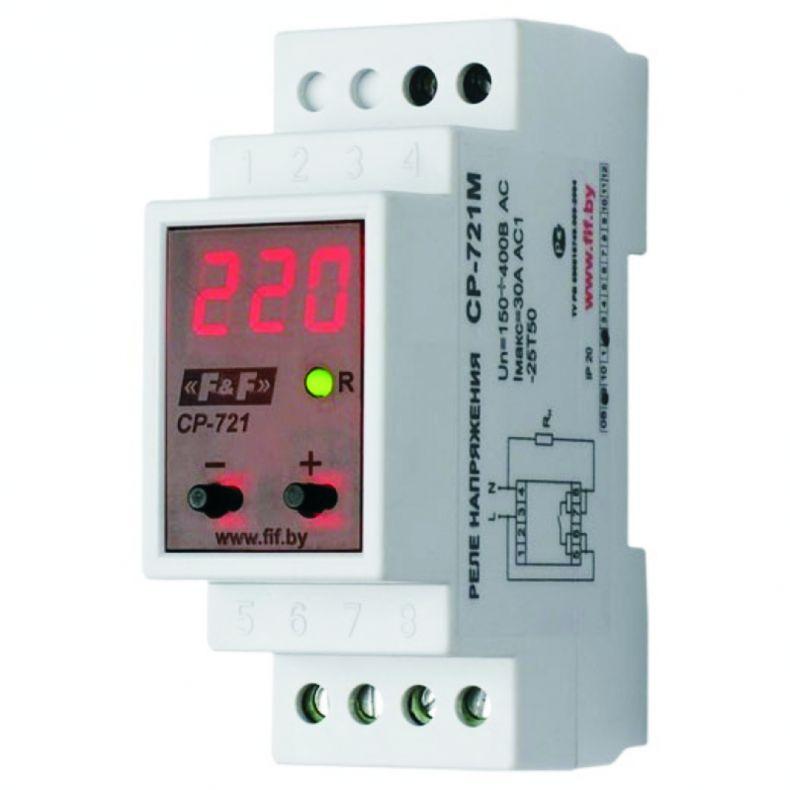

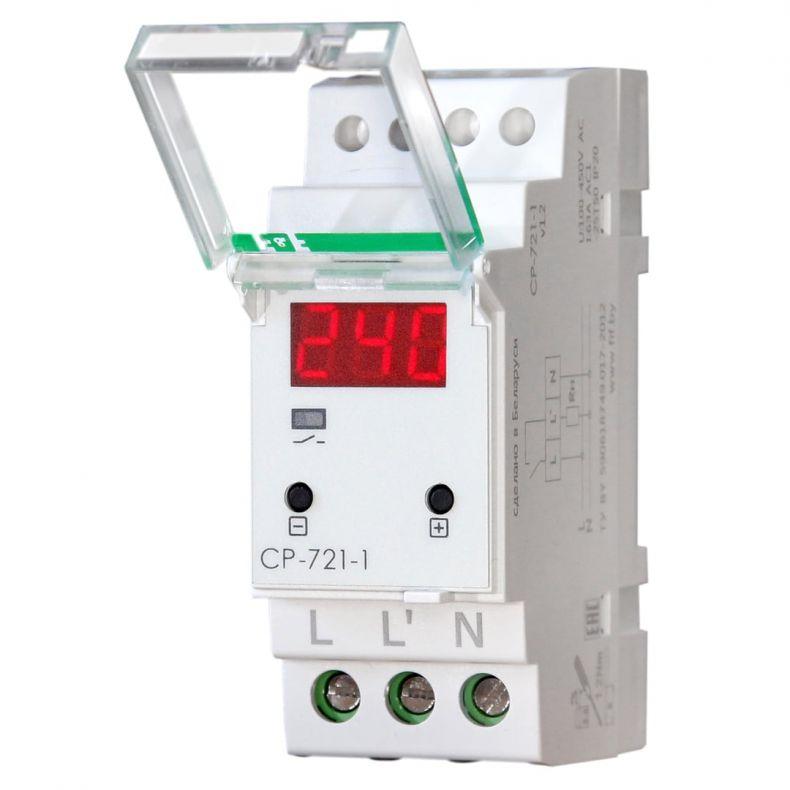

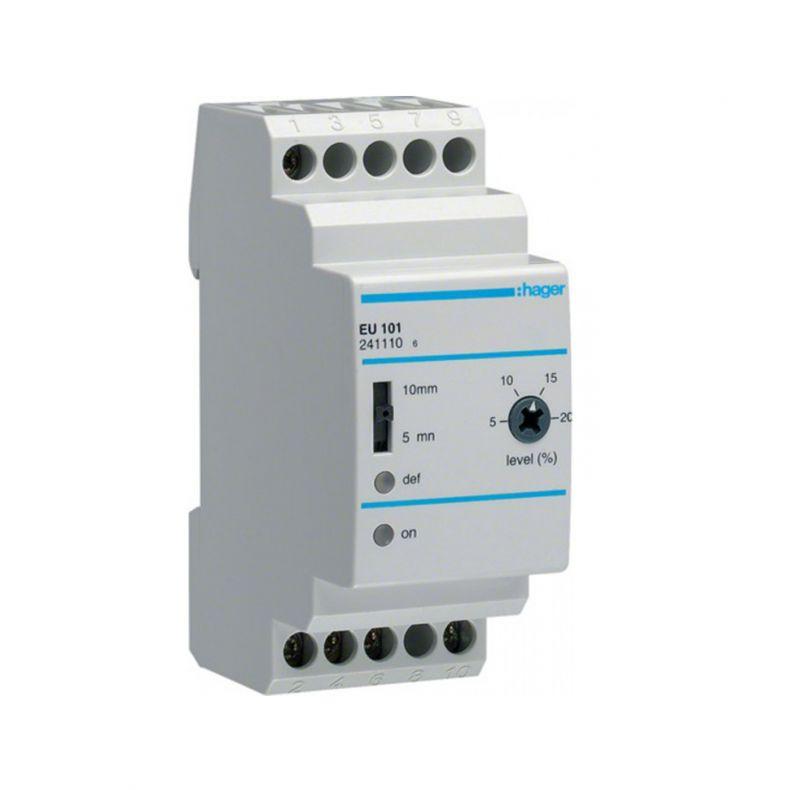

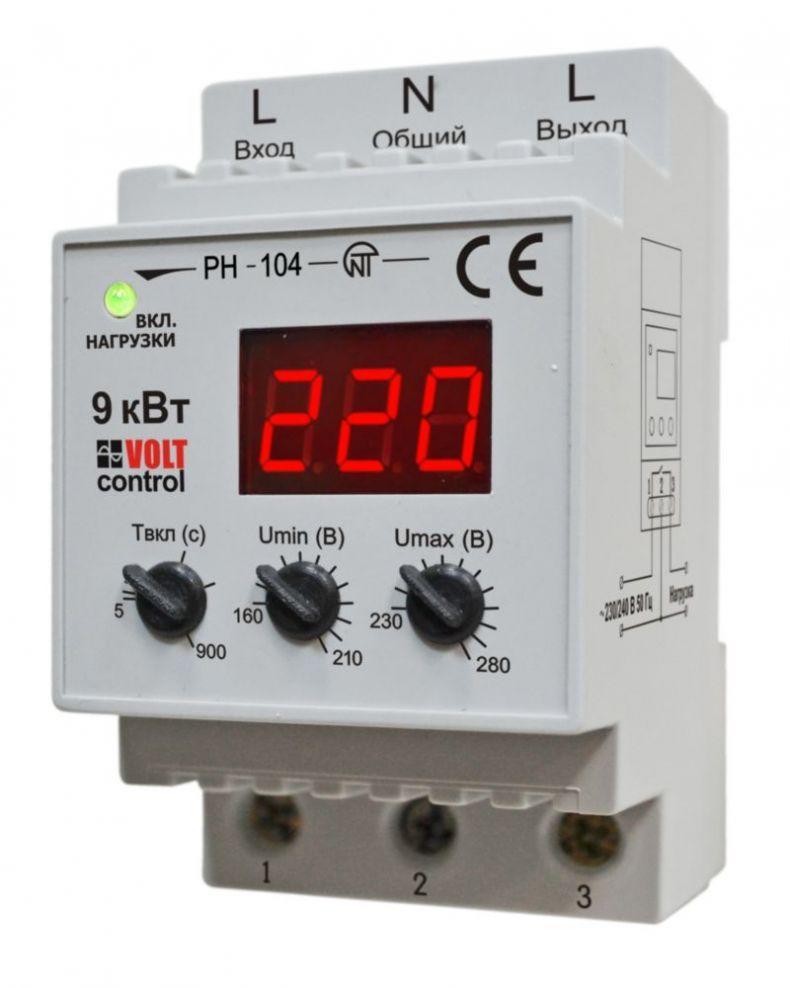

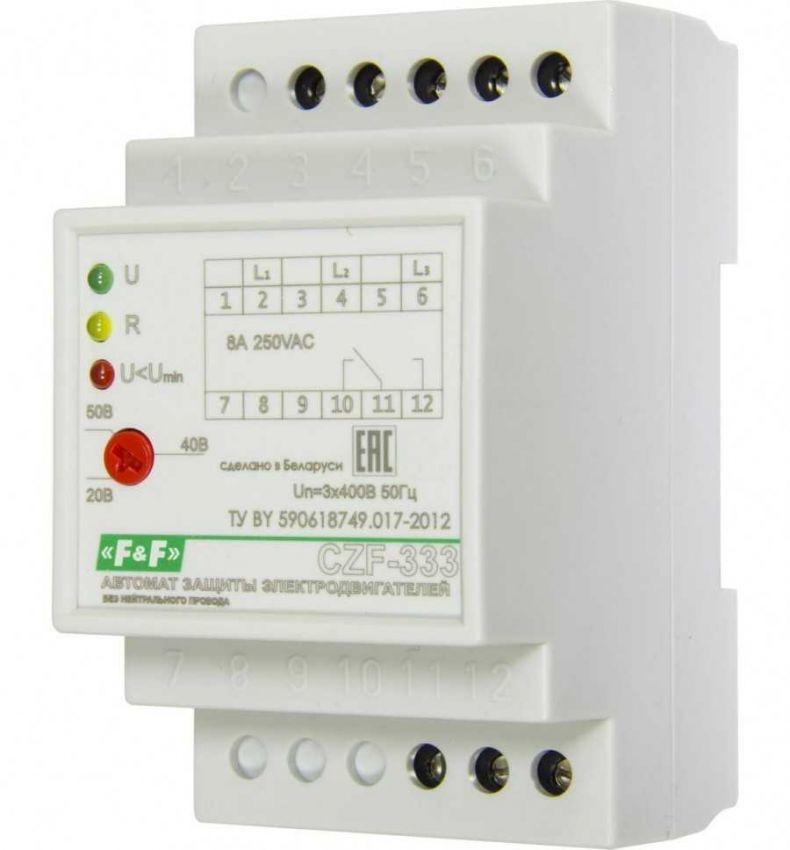

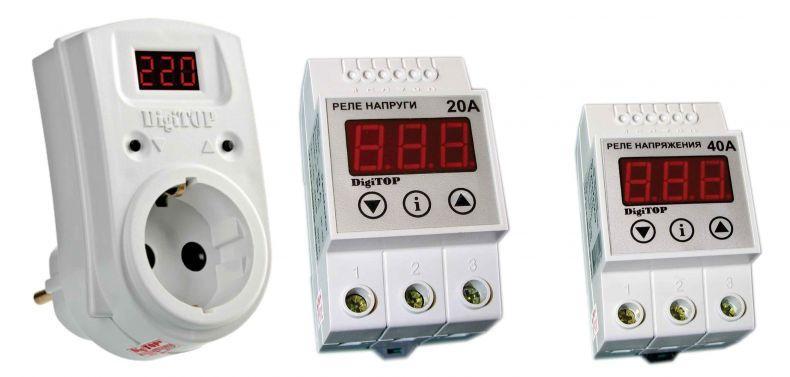

Однофазное реле контроля напряжения РН -111

Такое реле нужно ставить в распределительный щиток, а именно в DIN-рейку. Реле измеряет мощность и полностью разрывает питание при превышении допустимой нагрузки (обычно свыше 3,5 киловатт).

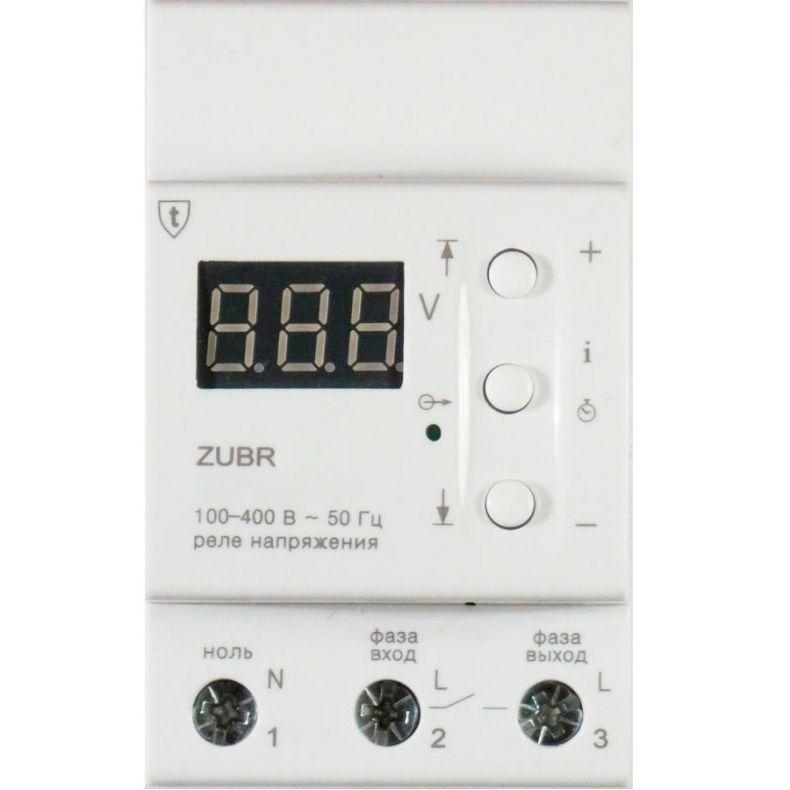

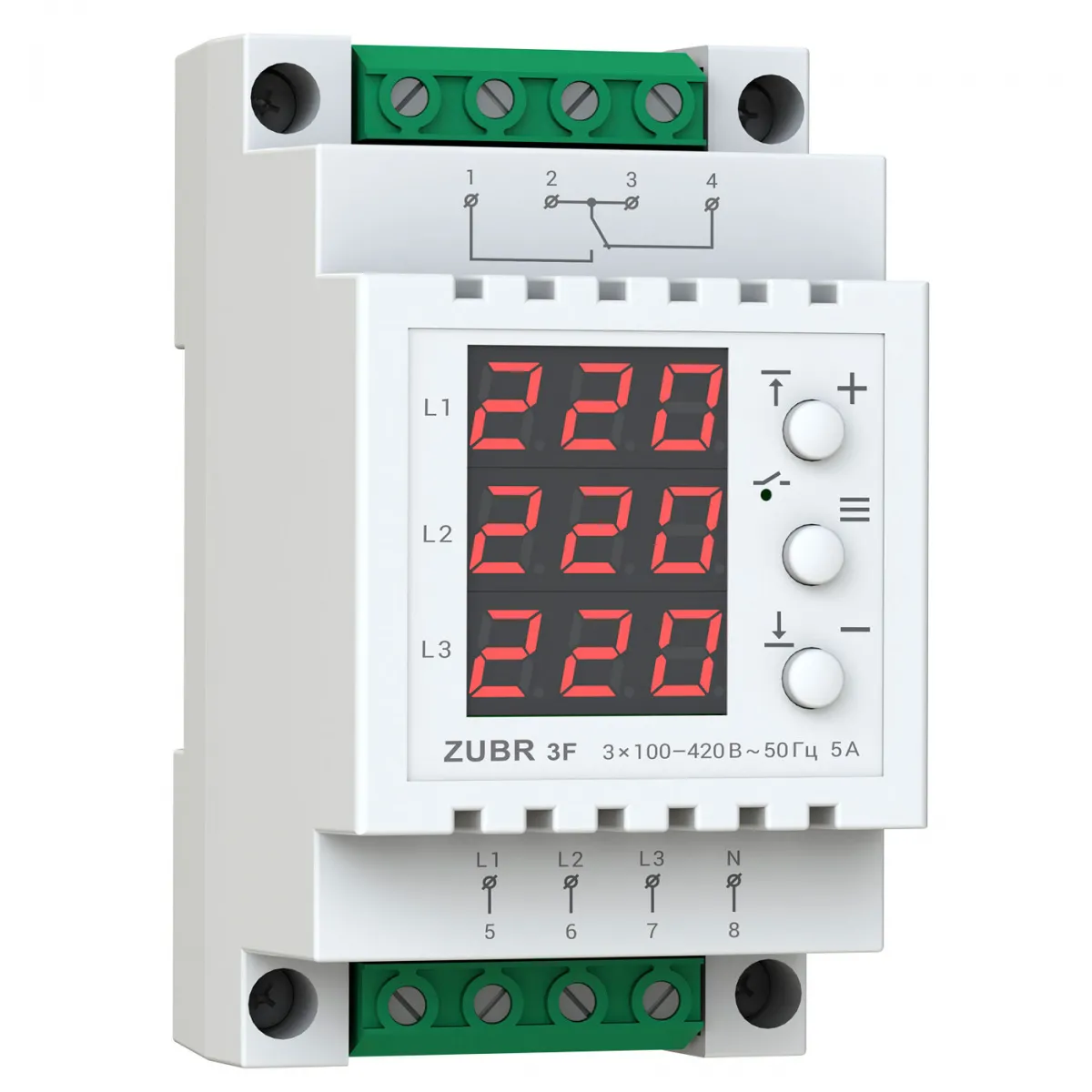

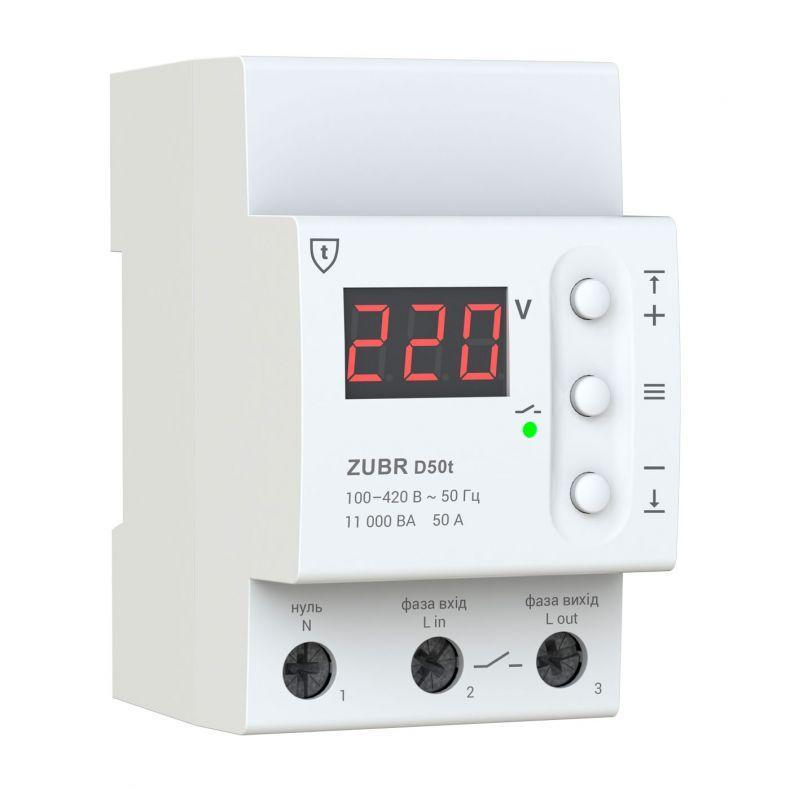

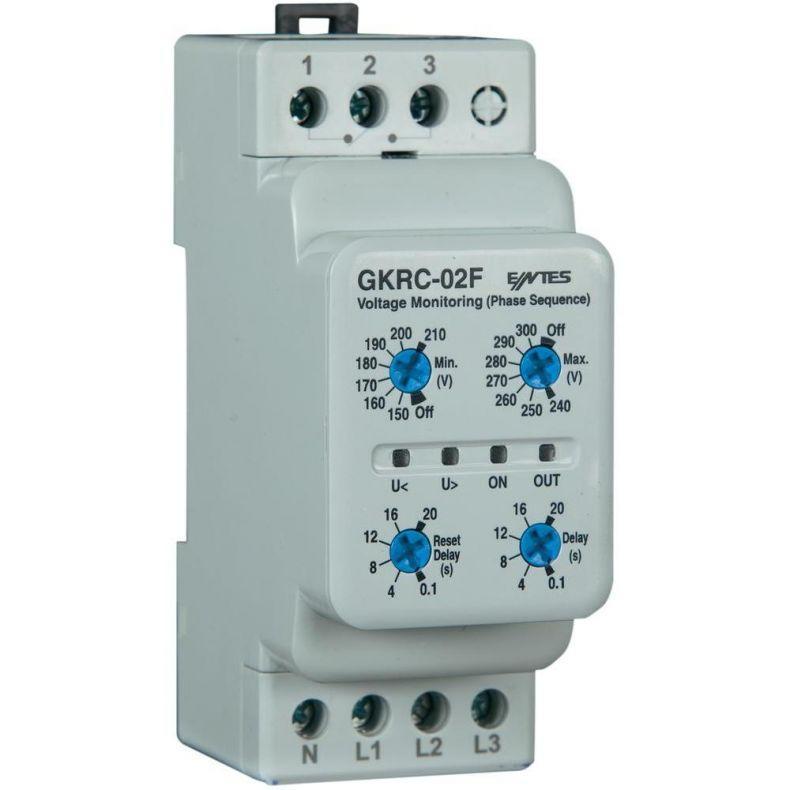

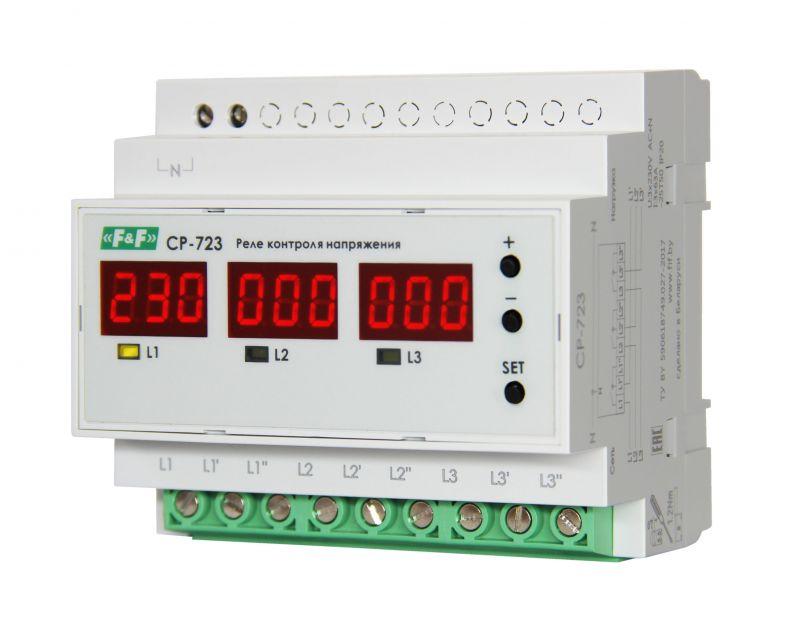

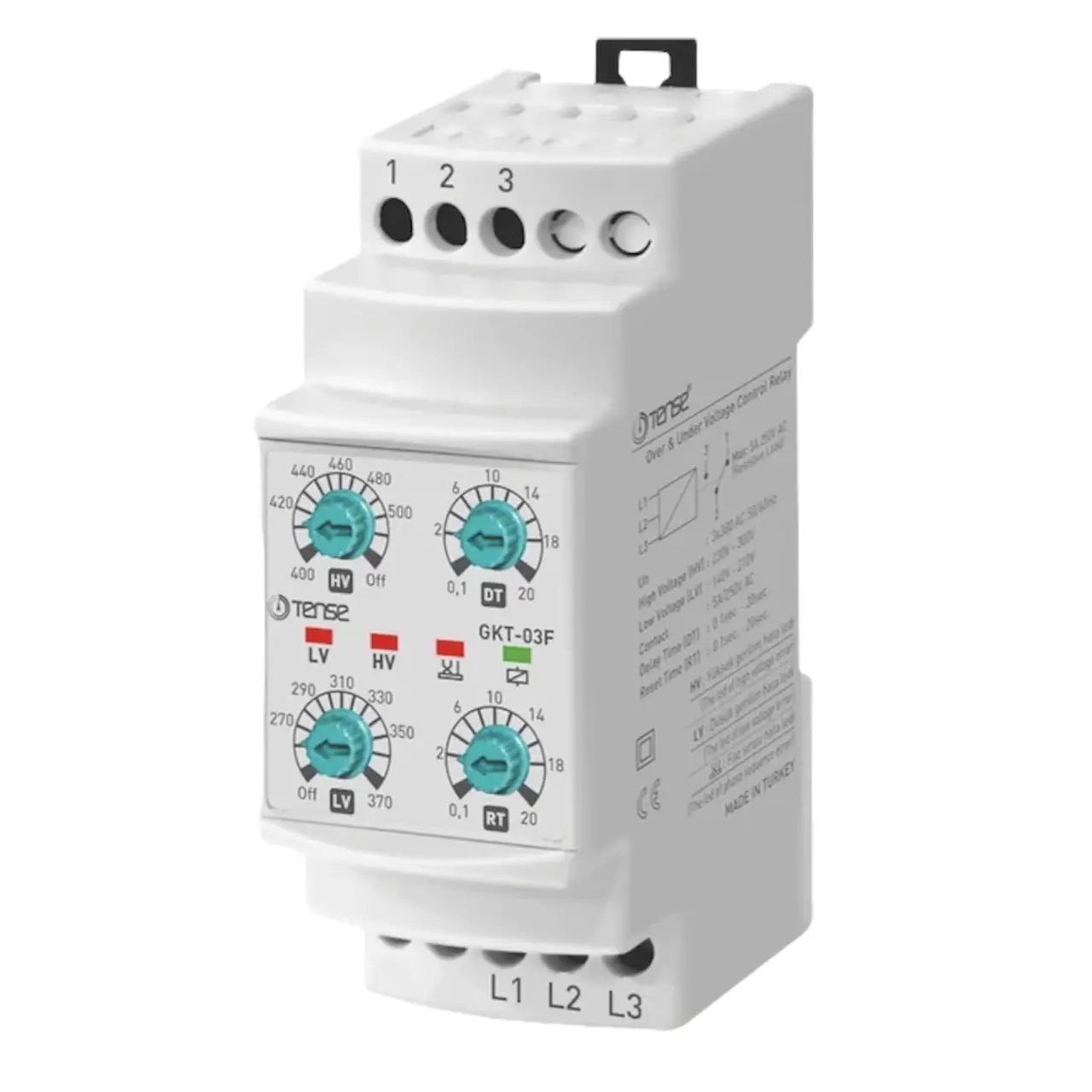

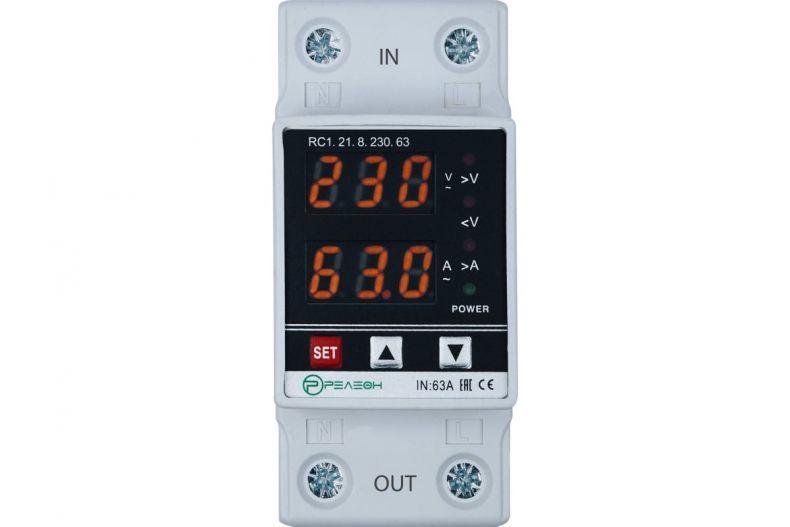

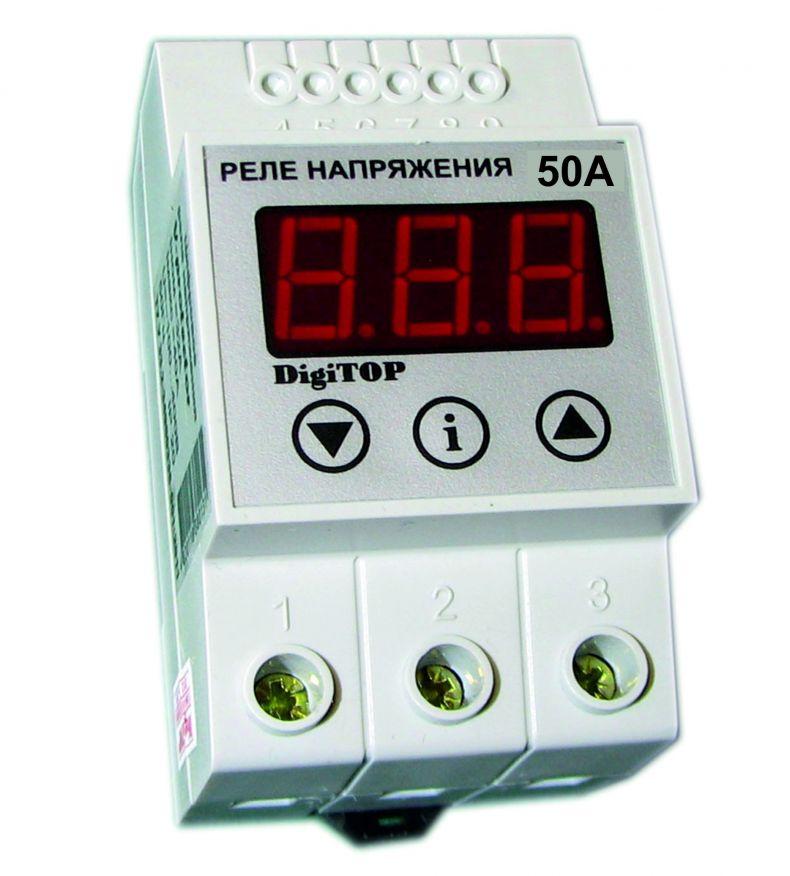

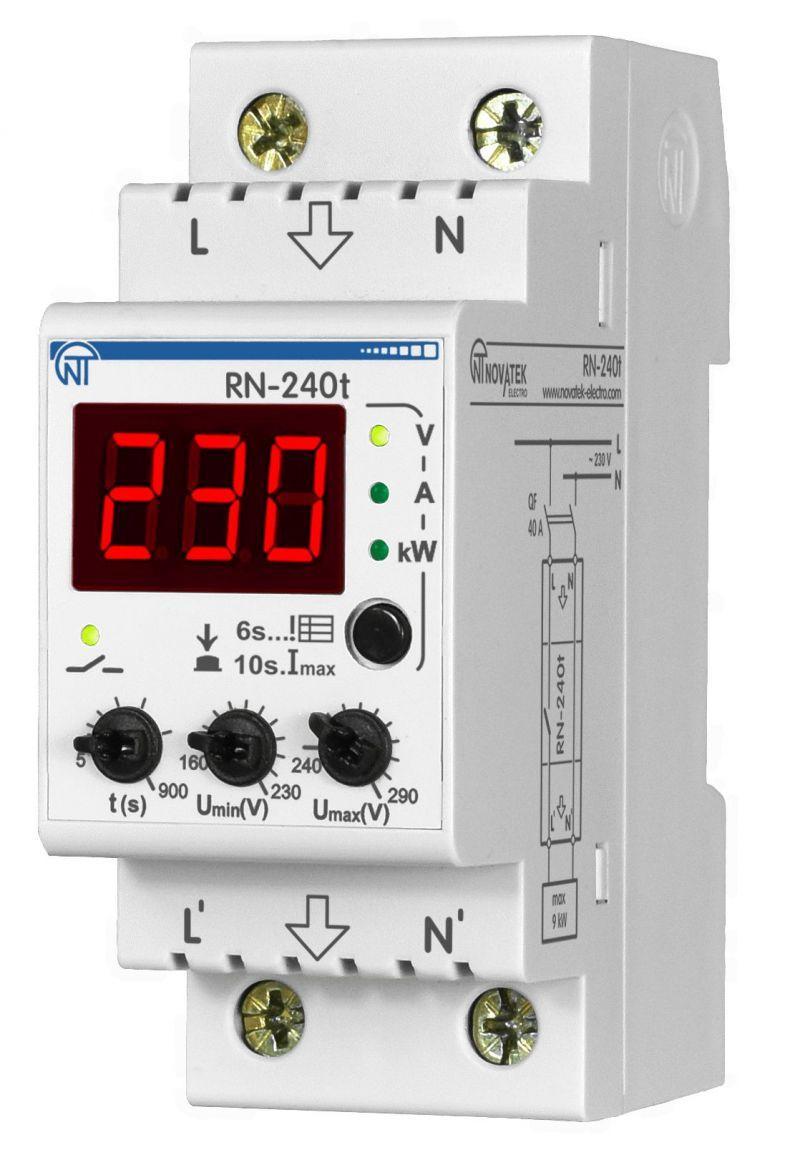

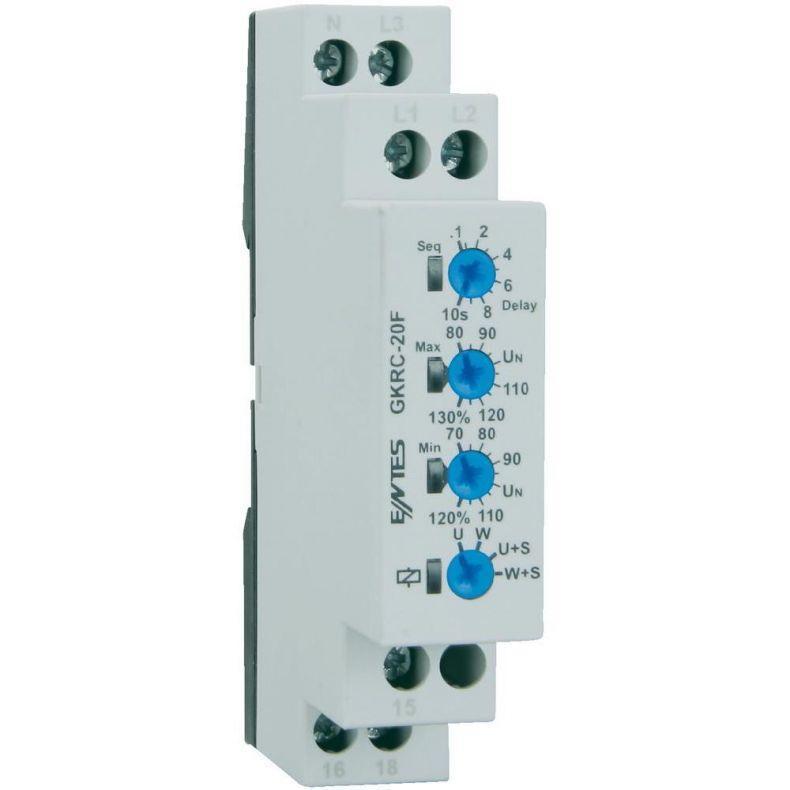

Реле контроля напряжения ZUBR / P316Y

Если вам нужно защитить сразу несколько устройств, то отличным вариантом будет удлинитель реле напряжения. Как бы это странно не звучало, но устройство разделяет общую нагрузку устройств. Способен работать в приделах мощности до 3,5 киловатт. И это очень хорошие показатели в данной ситуации.

Защищает ли устройство от молнии?

Многие ошибочно полагают, что реле обладает способностью защищать что-либо от молний. Но если подумать своей головой, то можно понять всю абсурдность этого предположения. Этакой нелепости просто не может быть.

Реле осуществляет работу в диапазоне от 100 до 400 вольт. В то же время как разряд молнии может достигать нескольких тысяч вольт. Это очень много. Колоссальная разница в этом случаи делает реле абсолютно бесполезным.

В свою очередь для защиты от молнии в наши дни используются четырехступенчатые газонаполненные разрядники. Если вам стало интересно, то вы можете прочитать информацию в статье.

Эффективной защитой от молнии будет являться ограничитель перенапряжения. Это будет полезно для всех. Ведь новые знания, – самый ценный товар на земле.
