Стабилизатор напряжения 220В — для газового котла дома, дачи или промышленного производства. Виды, плюсы и минусы, подключение

Автор: Инженерная компания "КАПРО"

Стабилизатор напряжения 220В — это устройство, которое предназначено для обеспечения стабильности напряжения в электрической сети. Оно позволяет защитить электрические приборы от скачков и падений напряжения, которые могут привести к их повреждению.

Стабилизаторы напряжения широко используются в различных областях, таких как домашнее использование, медицинская и промышленная сферы, а также для защиты электронных устройств. В этой статье мы рассмотрим принцип работы стабилизаторов напряжения, их виды, преимущества и недостатки, а также то, как выбрать наиболее подходящий стабилизатор для своих нужд.

Содержание

Причины нестабильного напряжения и его опасность

Нестабильное напряжение в электрической сети может иметь ряд серьезных последствий для электрических устройств и оборудования, которые подключены к сети. Вот несколько причин, почему напряжение может быть нестабильным, а также опасности, которые это нестабильное напряжение представляет:

Перегрузки в электрической сети

Перегрузки в электрической сети могут привести к снижению напряжения, что может негативно сказаться на работе электронных устройств. Кроме того, перегрузки могут повредить оборудование, которое подключено к сети, и даже вызвать пожары.

Неисправности оборудования

Неисправности в оборудовании, такие как короткое замыкание или повреждение проводки, могут привести к нестабильному напряжению и повреждению оборудования. В некоторых случаях это может быть опасно для жизни и здоровья людей.

Всплески и падения напряжения

Всплески и падения напряжения могут привести к неправильной работе электрических устройств, а также повреждению оборудования и устройств. Кроме того, это может привести к потере данных и информации, которые хранятся на компьютерах и других электронных устройствах.

Опасность для жизни и здоровья

Нестабильное напряжение может быть опасно для жизни и здоровья людей, особенно если речь идет о медицинских устройствах и оборудовании. Это также может быть опасно для работников, которые используют оборудование в опасных условиях.

Потери в производительности

Нестабильное напряжение может привести к снижению производительности оборудования и устройств, что может привести к потерям времени и денег.

Неустойчивое напряжение может привести к серьезным проблемам и опасностям, поэтому важно принимать меры для защиты электронных устройств и оборудования, которые используются в быту и промышленности.

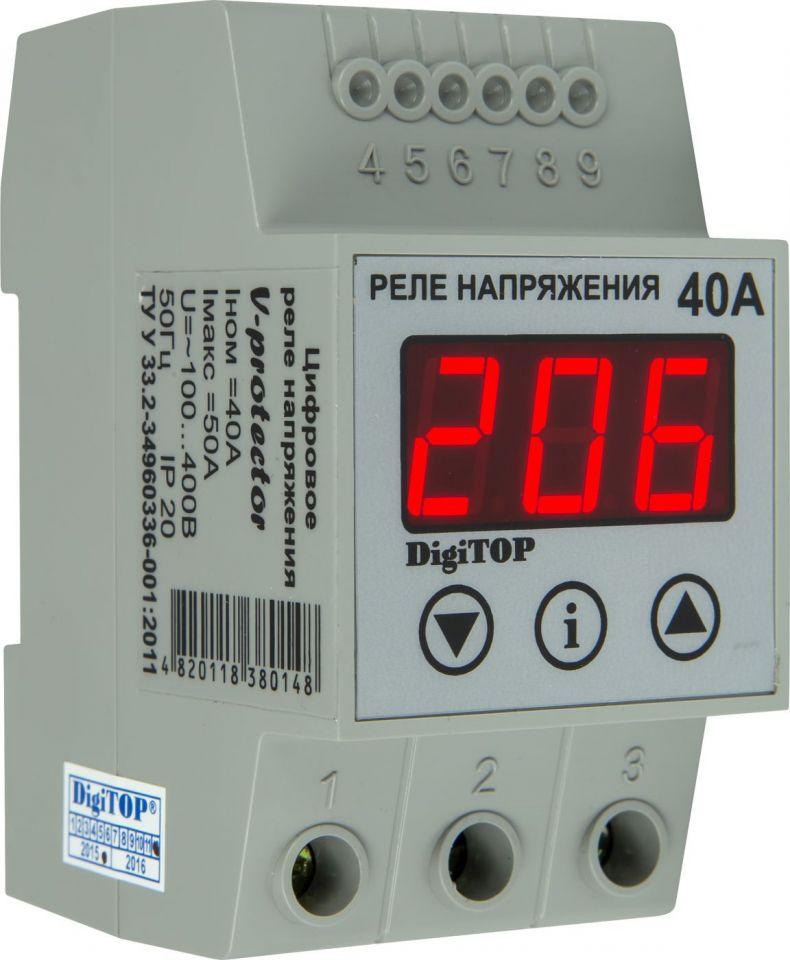

Что такое реле контроля напряжения

Реле контроля напряжения — это устройство, которое позволяет контролировать уровень напряжения в электрической сети и автоматически отключать нагрузку в случае превышения заданных значений. Оно является незаменимым элементом в системах автоматического контроля и управления, которые используются в промышленности, а также в быту для защиты электронной техники и других устройств от повреждений, вызванных перепадами напряжения.

Реле контроля напряжения состоит из блока управления и контактной группы, которая выполняет функцию отключения нагрузки. Блок управления обычно имеет встроенный микропроцессор и датчик, который контролирует уровень напряжения в электрической сети. Когда напряжение превышает заданный порог, микропроцессор срабатывает и открывает контакты, отключая нагрузку от сети.

Реле контроля напряжения широко используется в промышленных системах управления, таких как системы автоматического управления технологическими процессами, системы безопасности и другие. Они также используются в бытовых условиях для защиты бытовой электроники от перепадов напряжения.

Одним из главных преимуществ реле контроля напряжения является его надежность и простота использования. Оно не требует специальных знаний или навыков для установки и настройки, и может быть легко интегрировано в любую электрическую систему. Благодаря своей эффективности и надежности, реле контроля напряжения стало незаменимым элементом во многих промышленных и бытовых системах управления и контроля.

Устройство реле напряжения

Вот основные компоненты и элементы, которые составляют устройство реле контроля напряжения:

Блок управления — управляет работой реле и обеспечивает контроль напряжения в электрической сети.
Датчик напряжения — измеряет уровень напряжения в сети и передает сигнал в блок управления.
Реле — контактная группа, которая переключает нагрузку в зависимости от сигнала, поступающего из блока управления.
Клеммы подключения — служат для подключения реле к электрической сети и нагрузке.
Корпус — защищает устройство от повреждений и пыли, а также обеспечивает безопасность для окружающих.
Индикаторы состояния — показывают текущее состояние реле, например, включено или выключено.
Настройки порогового напряжения — позволяют настраивать реле на определенные значения напряжения, при которых оно должно срабатывать.
Защитные механизмы — предотвращают повреждения реле и нагрузки в случае перегрузок, короткого замыкания и других аварийных ситуаций.
Микропроцессор — управляет работой реле, обрабатывает сигналы от датчика и открывает/закрывает контакты.
Инструкция по эксплуатации — содержит информацию по установке, настройке и использованию реле контроля напряжения.

Эти компоненты и элементы работают вместе, чтобы обеспечить надежное и безопасное управление электрической нагрузкой в зависимости от текущего уровня напряжения в электрической сети.

Принцип работы реле напряжения

Реле напряжения — это устройство, которое используется для защиты электрических цепей от перенапряжений. Вот принцип работы реле напряжения:

Реле напряжения имеет встроенный трансформатор, который преобразует напряжение на обмотке входа до необходимого уровня на обмотке выхода.
Когда напряжение на обмотке входа превышает установленное значение, реле напряжения срабатывает и контакты реле переключаются.
Переключение контактов реле может прерывать цепь или изменять ее конфигурацию.
Реле напряжения также может быть настроено для дополнительной защиты, например, для задержки времени перед переключением контактов или для детектирования многократных импульсов.
Реле напряжения может использоваться для защиты от перенапряжений в различных системах, включая электроэнергетические системы, промышленные установки и бытовые приборы.

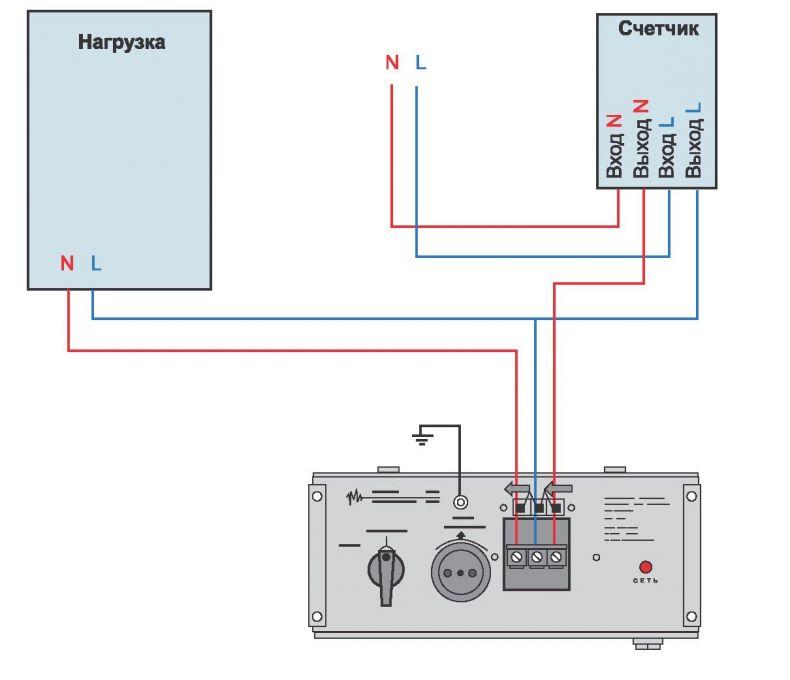

Установка стабилизатора напряжения

Установка стабилизатора напряжения может быть сложной задачей, которую рекомендуется доверить опытным специалистам. Однако, если вы имеете достаточный опыт в работе с электроникой и электротехникой, то можете рассмотреть возможность установки стабилизатора напряжения своими руками.

Перед началом установки стабилизатора напряжения вам понадобятся следующие инструменты и материалы:

Стабилизатор напряжения (рекомендуется выбирать стабилизатор, соответствующий требованиям вашей сети);
Щипцы;
Отвертки;
Клещи;
Паяльник;
Припой;
Изоляционная лента;
Электротехнический кабель.

Отключите устройство, для которого вы планируете установить стабилизатор, от электросети.
Откройте корпус устройства и найдите место, где вы собираетесь установить стабилизатор. Это может быть либо на входе устройства, либо на выходе, в зависимости от конкретных потребностей вашей схемы.
Соедините вход стабилизатора с электрической розеткой, используя кабель. Обычно вход стабилизатора имеет три вывода: «фаза», «ноль» и «заземление». Введите провода в разъемы, соответствующие цветовой маркировке.
Соедините выход стабилизатора с устройством, используя кабель. Выход стабилизатора также имеет три вывода, которые могут быть помечены как «+», «-» и «земля». Подключите провода к соответствующим разъемам.
Проверьте соединения на предмет короткого замыкания и обеспечьте их изоляцию с помощью изоляционной ленты.
Включите устройство и убедитесь, что стабилизатор работает корректно. Если есть какие-то проблемы, выключите устройство и проверьте все соединения и настройки.
Закройте корпус устройства и закрепите стабилизатор в удобном для вас месте.

Помните, что установка стабилизатора напряжения может быть опасной и может привести к поражению

Устройство и принцип работы стабилизаторов напряжения

Стабилизатор напряжения — это электронное устройство, которое регулирует напряжение питания электрических устройств, обеспечивая стабильное напряжение на выходе, несмотря на колебания напряжения на входе. Ниже представлены основные принципы работы и устройства стабилизаторов напряжения.

Принцип работы стабилизаторов напряжения

Стабилизатор напряжения работает по принципу обратной связи, когда сигнал на выходе сравнивается с опорным сигналом, и результат подается на управляющий элемент, который регулирует выходное напряжение. Когда на вход стабилизатора поступает напряжение, выше или ниже, чем заданное, управляющий элемент корректирует выходное напряжение, чтобы оно оставалось на заданном уровне.

Устройство стабилизаторов напряжения

Стабилизатор напряжения состоит из нескольких основных компонентов, включая:

Трансформатор питания — преобразует высокое напряжение переменного тока в низкое напряжение переменного тока, которое затем выпрямляется.
Диодный мост — выпрямляет переменный ток в постоянный ток.
Фильтр — удаляет любые остаточные переменные колебания напряжения на выходе диодного моста.
Усилительный каскад — управляющий элемент, который регулирует выходное напряжение.
Обратная связь — обеспечивает точное регулирование выходного напряжения, путем сравнения опорного напряжения с выходным напряжением.
Выходной каскад — обеспечивает мощность на выходе, необходимую для питания подключенного устройства.

Также могут быть использованы другие компоненты, такие как конденсаторы и резисторы, чтобы обеспечить более точное и стабильное регулирование напряжения.

Преимущества и недостатки стабилизаторов напряжения

Стабилизаторы напряжения имеют свои преимущества и недостатки, которые следует учитывать при выборе устройства для своих потребностей.

Преимущества стабилизаторов напряжения:

Стабильность напряжения: стабилизаторы напряжения обеспечивают стабильное выходное напряжение, не зависящее от входного напряжения. Это позволяет избежать проблем, связанных с изменением напряжения в сети, которые могут привести к сбоям и повреждениям электронных устройств.
Защита устройств: стабилизаторы напряжения обеспечивают защиту подключенных устройств от перенапряжения и колебаний напряжения, что может привести к повреждению их компонентов.
Простота использования: стабилизаторы напряжения легко устанавливаются и используются, не требуя специальных знаний или опыта в области электротехники.
Широкий выбор: существует большой выбор стабилизаторов напряжения на рынке, позволяющих выбрать устройство, которое наилучшим образом соответствует вашим потребностям и бюджету.

Недостатки стабилизаторов напряжения

Высокая стоимость: стабилизаторы напряжения могут быть дорогими, особенно если требуется большая мощность.
Энергопотребление: стабилизаторы напряжения потребляют электроэнергию, даже если никакие устройства не подключены к ним, что может привести к дополнительным затратам на электроэнергию.
Ограниченная мощность: некоторые стабилизаторы напряжения имеют ограниченную мощность, что ограничивает их применение в случае больших электронных устройств или оборудования.
Требование к вентиляции: стабилизаторы напряжения могут генерировать тепло при работе, поэтому требуют хорошей вентиляции, чтобы предотвратить перегрев устройства.
Размер и вес: некоторые стабилизаторы напряжения могут быть довольно крупными и тяжелыми, что может быть проблематично при установке или переноске устройства.
Потери напряжения: при работе стабилизаторов напряжения могут возникать потери напряжения, что может снижать эффективность устройства и повышать стоимость использования.
Интерференция: некоторые стабилизаторы напряжения могут генерировать электромагнитные помехи, которые могут влиять на работу других электронных устройств, особенно если установлены слишком близко.
Риск перегрузки: если мощность подключенных к стабилизатору устройств превышает его максимальную мощность, это может привести к перегрузке устройства и повреждению его компонентов.

При выборе стабилизатора напряжения необходимо учитывать как преимущества, так и недостатки устройства, чтобы определить, соответствует ли оно вашим требованиям и условиям эксплуатации.

Как выбрать стабилизатор напряжения

При выборе стабилизатора напряжения следует учитывать несколько факторов:

Мощность: выберите стабилизатор с мощностью, достаточной для обеспечения надежной работы всех подключенных устройств. Обычно на корпусе каждого устройства указана его потребляемая мощность. Суммарная потребляемая мощность всех устройств, которые вы хотите подключить, должна быть меньше, чем максимальная мощность стабилизатора.
Напряжение: выберите стабилизатор, который поддерживает напряжение, соответствующее напряжению в вашей сети. В большинстве стран это 220-240 В переменного тока.
Тип: выберите тип стабилизатора, который наиболее подходит для ваших нужд. Существуют автотрансформаторные, тиристорные и электронные стабилизаторы. Автотрансформаторные стабилизаторы могут быть более экономичными, но имеют меньшую точность стабилизации напряжения. Тиристорные стабилизаторы могут обеспечивать высокую точность стабилизации напряжения, но могут иметь более высокую цену. Электронные стабилизаторы обычно обеспечивают высокую точность стабилизации напряжения и могут иметь функции защиты от перегрузок и коротких замыканий.
Дополнительные функции: некоторые стабилизаторы могут иметь дополнительные функции, такие как защиту от перегрузок, коротких замыканий, низкого напряжения и высокой температуры. Если эти функции важны для вас, убедитесь, что выбранный вами стабилизатор их поддерживает.
Бренд: выберите стабилизатор от надежного производителя с хорошей репутацией на рынке. Просмотрите отзывы пользователей и проверьте, какие гарантии и услуги предоставляет производитель.
Цена: цена стабилизатора может варьироваться в зависимости от его мощности, типа и функций. Найдите баланс между качеством и ценой, чтобы выбрать стабилизатор, который наилучшим образом соответствует вашим потребностям.
Совместимость с устройствами: убедитесь, что выбранный стабилизатор напряжения совместим с устройствами, которые вы собираетесь подключать к нему. Некоторые устройства, такие как ноутбуки и компьютеры, могут иметь встроенные стабилизаторы напряжения, поэтому для них стабилизатор может быть не нужен. Однако для устройств, которые не имеют встроенных стабилизаторов напряжения, таких как кондиционеры и бытовая техника, стабилизатор может быть необходим.
Размер и установка: убедитесь, что выбранный вами стабилизатор напряжения соответствует размерам и требованиям установки в вашем помещении. Он должен быть легко устанавливаемым и иметь достаточно места для вентиляции, чтобы избежать перегрева.

Виды стабилизаторов напряжения

Существует несколько видов стабилизаторов напряжения, включая:

Пассивные стабилизаторы

Зарядные конденсаторы
Резисторы
Диодные стабилизаторы

Активные стабилизаторы

Транзисторные стабилизаторы
Импульсные стабилизаторы
Интегральные стабилизаторы

Цифровые стабилизаторы

Программируемые стабилизаторы напряжения (Programmable Voltage Regulator, PVR)
Цифровые контроллеры напряжения (Digital Voltage Controller, DVC)
Цифровые аналоговые преобразователи напряжения (Digital-to-Analog Voltage Converters, DAC)

Каждый тип стабилизатора напряжения имеет свои преимущества и недостатки в зависимости от конкретной ситуации применения. Например, пассивные стабилизаторы могут быть простыми и надежными, но не могут обеспечивать высокую точность регулирования напряжения.

Активные стабилизаторы, с другой стороны, могут обеспечить высокую точность регулирования напряжения, но требуют более сложных схем и могут быть менее надежными. Цифровые стабилизаторы напряжения, в свою очередь, могут обеспечивать высокую точность и гибкость, но могут быть более сложными в использовании и требовать программирования.

Модели стабилизаторов напряжения

Ниже приведен список 30 моделей стабилизаторов напряжения 220 Вольт:

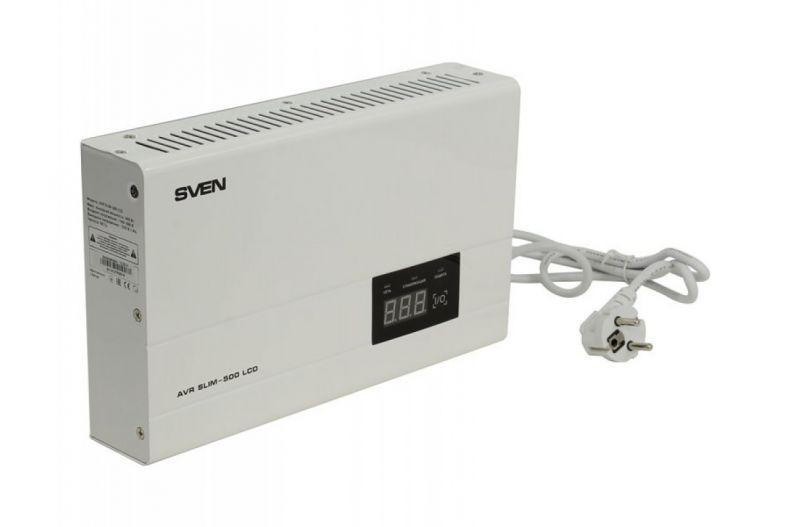

Sven AVR 2000 VA
APC LE1200I Line-R 1200VA Automatic Voltage Regulator
Ippon Smart Winner 1500 VA
Powercom Imperial Line IMP-1200AP
SVEN AVR-1200
Energizer ERV1000LCD
Mustek PowerMust 10000 Sinewave LCD
Defender AVR 1000
Powercom Raptor PR1500
Powercom Imperial Line IMP-2000AP
Mustek PowerMust 1590
SVEN AVR-2200
CyberPower Value 1200E
APC LE600I Line-R 600VA Automatic Voltage Regulator
Ippon Back Power Pro 600 VA
Powercom Raptor PR2200
Powercom Imperial Line IMP-3000AP
Sven AVR 3000 VA
Mustek PowerMust 6000 Sinewave LCD
Powercom Raptor PR3000
CyberPower Value 2000E
APC LE1200I-MS Line-R 1200VA Automatic Voltage Regulator with Surge Protection
Ippon Smart Winner 2000 VA
Mustek PowerMust 2000 Sinewave LCD
Powercom Imperial Line IMP-1000AP
Sven AVR 1000 VA
CyberPower Value 800E
APC LE800I Line-R 800VA Automatic Voltage Regulator
Ippon Back Power Pro 1000 VA
Powercom Imperial
