Ремонт энергосберегающих ламп своими руками: описание основных нюансов разборки, поиска неисправности и ремонта балласта

Автор: Инженерная компания "КАПРО"

Количество современных осветительных приборов можно перечислять до бесконечности. Служившие годами лампы накаливания медленно, но уверенно, уходят в прошлое, уступая место энергосберегающим лампам.

И это неудивительно, ведь разница между количеством выдаваемого света такая же, как свечение свечи и газовой лампы. Даже несмотря на то, что её цена выше обычной лампочки Ильича, экономия электроэнергии в некоторых экземплярах может доходить до 90%.

Почти идеальная лампа, если бы не одна проблема. Она может выйти из строя.

Содержание

Энергосберегающая лампа не вечная

Как бы не старались производители убедить в том, что лампы такого типа будет служить практически вечно, через не самое продолжительное время, они все таки ломаются.

Причины могут быть разные — электронный балласт может перестать получать питание или сгорела спираль. Но у этих ламп, в отличие от ламп накаливания, есть одно замечательное преимущество, они могут быть восстановлены.

Естественно, смысл в ремонте лампочки будет только в том случае, если он будет сделан самостоятельно. К тому же, придется разобраться в тонкостях внутреннего устройства такой лампы.

Есть ли смысл в ремонте

Здесь нет универсального ответа на вопрос, так как все зависит от умений, а также, от доступа к запасным деталям.

Приступать к ремонту будет более целесообразно, если у вас накопилось с десяток нерабочих ламп, в таком случае, из них можно будет, без поиска нужных комплектующих, собрать 2-3 рабочих. Имея только две лампы, не стоит связываться с ремонтом, лучше спросить у знакомых, может у них где-то завалялась нерабочая лампа.

Также, стоит учесть, что лампа, которая служила не меньше года, восстановится, но будет уже не такая эффективная, как та, которая вышла из строя, спустя пару месяцев работы. Со временем у них становится хуже параметр передачи цвета, а часть потребляемой энергии начинается трансформироваться в ненужное нагревание.

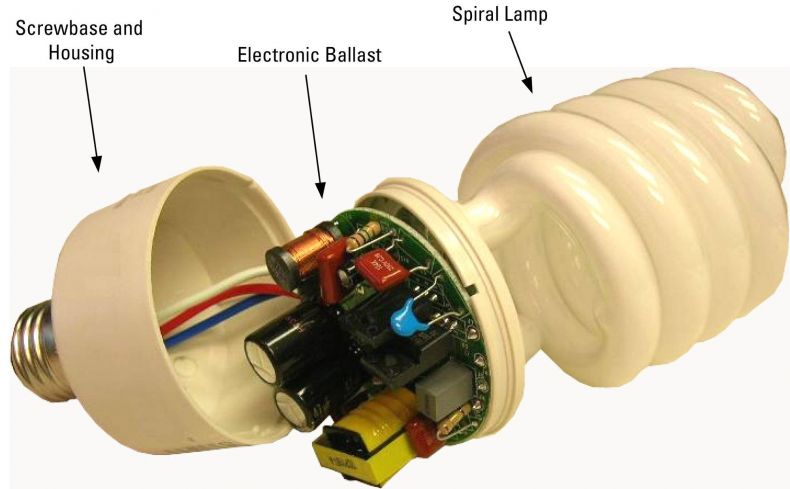

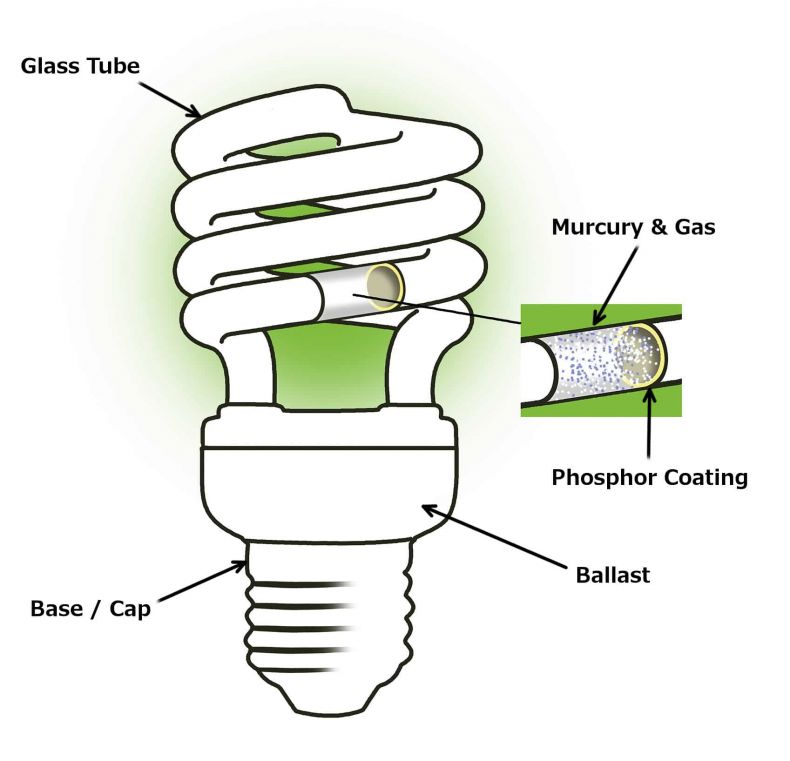

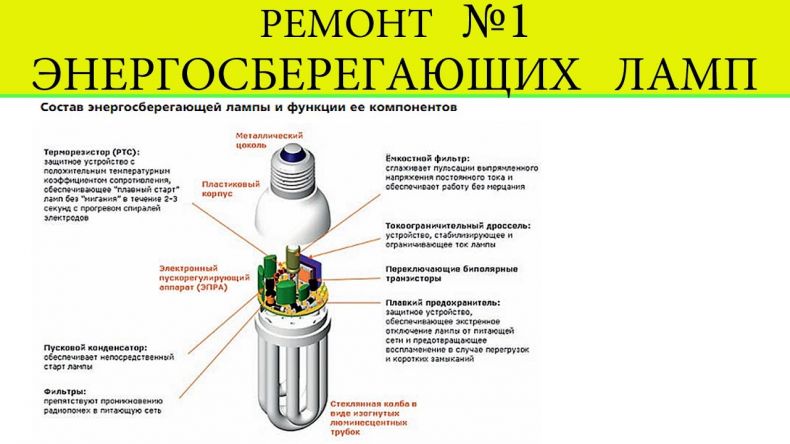

Устройство энергосберегающей лампы

Перед началом ремонта энергосберегающие лампы, необходимо разобраться в ее устройстве. Как и любой газоразрядный прибор, она состоит из 3 частей:

Из светящегося элемента в виде колбы.
Из электронного балласта или платы.
А также, цоколя.

Колба не должна иметь дефектов, иначе её необходимо будет заменить. Наиболее частая проблема поломки заключается в электронном балласте, но не стоит забывать и о сгорании нити накаливания. В любом случае, первым делом нужно установить неисправность.

Разобрать корпус можно с помощью ножа или плоской отвертки. Действовать нужно аккуратно, чтобы не повредить корпус. Хотя, небольшой скол всё же можно будет приклеить в процессе сборки.

Разделяя конструкцию, будьте аккуратны. Соединив проводами, идущие от цоколя, нужно убедиться в отсутствии разрывов в нитях накаливания. Если они целые, значит проблема скрыта в электронном балласте. Если одна из них не прозванивается, значит балласт в порядке и заменить необходимо колбу.

При желании, сгоревшую спираль также можно починить. Для этого необходимо впаять резистор с заранее измеренным сопротивлением на параллельной нити вместо сгоревшей спирали. При этом будет потеря в яркости, но лампа еще некоторое время послужит.

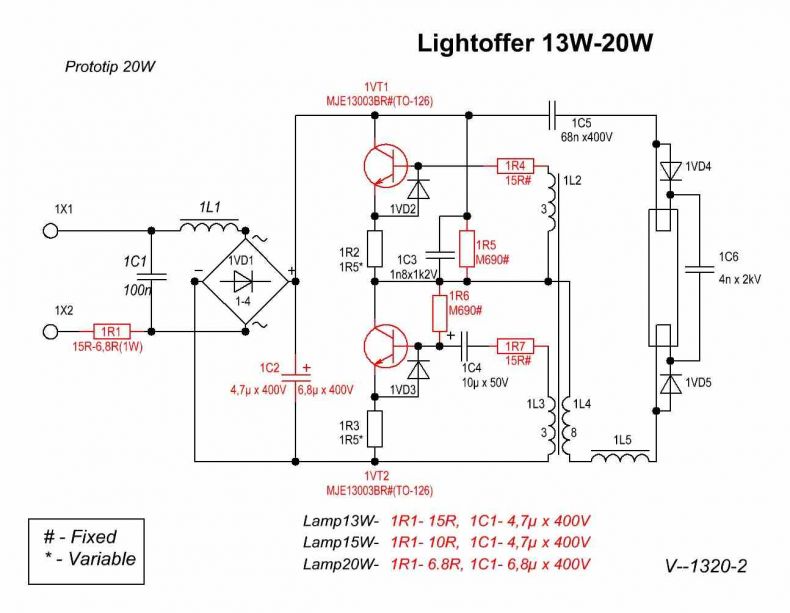

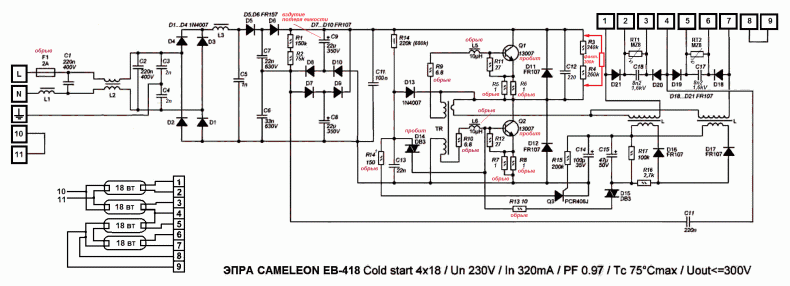

Поломки в электронном балласте

Разобрав лампу, нужно внимательно осмотреть балласт на наличие физических повреждений или трещины. Если их нет, и никакая из деталей визуально не показалась испорченной, то мультиметр в помощь. Прозванивать стоит такие элементы:

Терморезистор или РТС-компонент.
Запускающий конденсатор.
Сглаживающий емкостной фильтр.
Дроссель с функцией ограничения тока.
Переключающие биполярные транзисторы.
Плавкий защитный резистор.

Помимо этого, проверить стоит и диодный мост. Не снимая платы, каждый диод по отдельности.

Ремонтные работы

Несколько ламп понадобится для того, чтобы исправные с одной ставить вместо тех, которые вышли из строя в другой, таким образом не придется даже покупать радиодетали.

Конечно, было бы не плохо, если бы перегорали только вынимаемые элементы, типа пускового устройства, но бывают и такие случаи, в которых нужно будет поработать и паяльником.

Для такой тонкой работы не подойдет обычный паяльник, нужно будет на жало наматывать медную проволоку толщиной 4 мм и паять ей.

Диодный мост возможно проверить по месту, а вот транзисторы придется выпаивать и проверять отдельно и, в случае нахождения неисправности в них, подбирать подходящий по характеристикам, особо не обращая внимание на тип транзистора.

Куда проще дело обстоит с конденсатором, его выход из строя видно без применения приборов, он либо пробит, либо вздут. Процесс замены выполняется так же, как и с другими деталями. Кстати, выход их строя именно конденсатора, является главной проблемой всех китайских ламп.

Сборка восстановленной лампы

Не нужно спешить полностью собирать лампу, предварительно не проверив ее работоспособность. Необходимо в патрон, отсоединенный от электричества вкрутить лампу со всеми присоединенными проводами, подать питание и если лампа работает без мерцаний, то продолжить полную сборку.

Если вдруг, пусковое устройство не захочет лезть обратно на свое место, можно аккуратно подогнуть лапки радиодеталей, убедившись, что они нигде не перемыкаются. Дальше можно заниматься восстановлением корпуса, которые получил повреждения после неосторожной разборки.

В общем, процесс восстановления экономики не дорогое занятие, порядка 10-40 рублей для одной лампы.
Решившись на восстановление подобных ламп, можно приобрести сразу несколько комплектов, чтобы в случае появления проблемы, решать ее сразу.

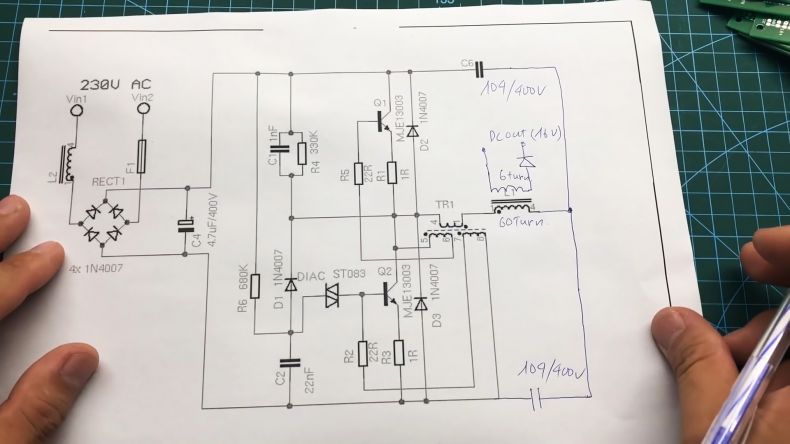

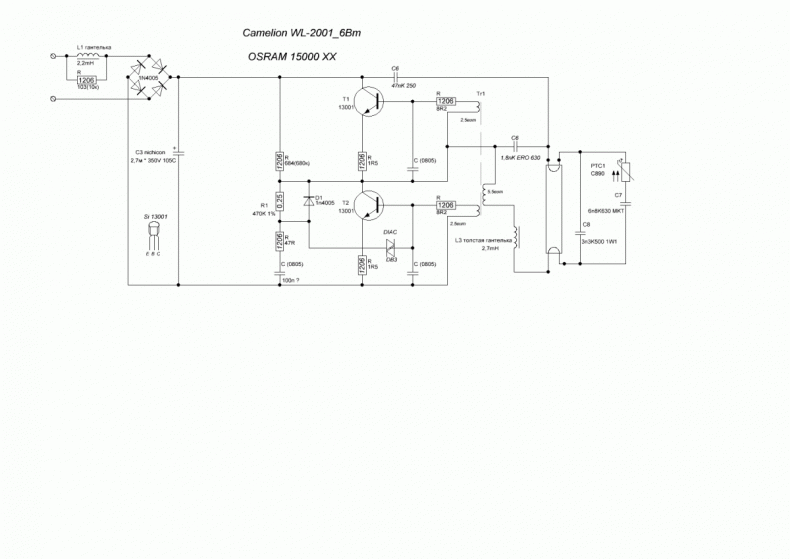

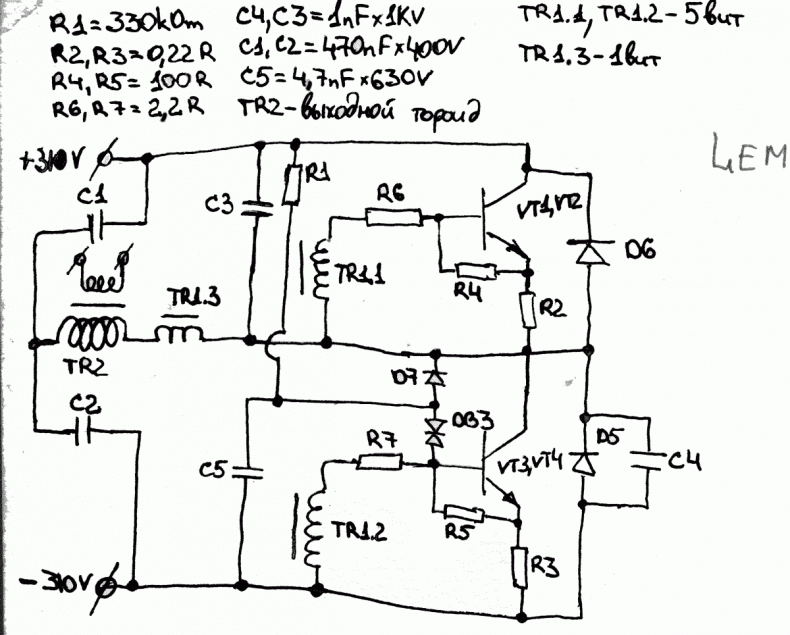

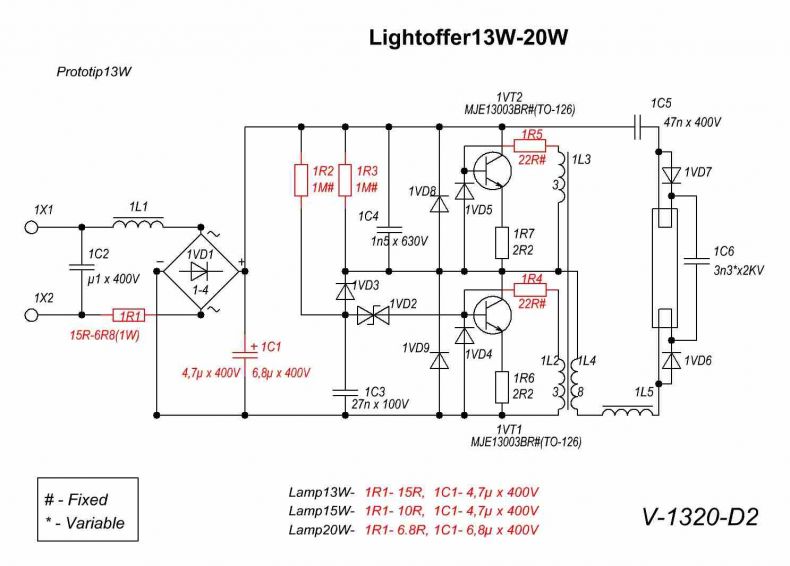

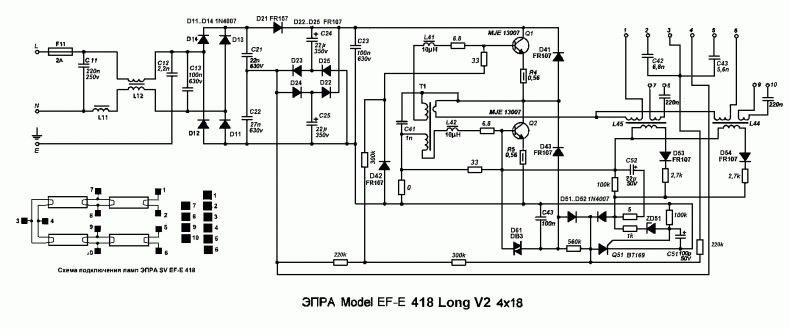

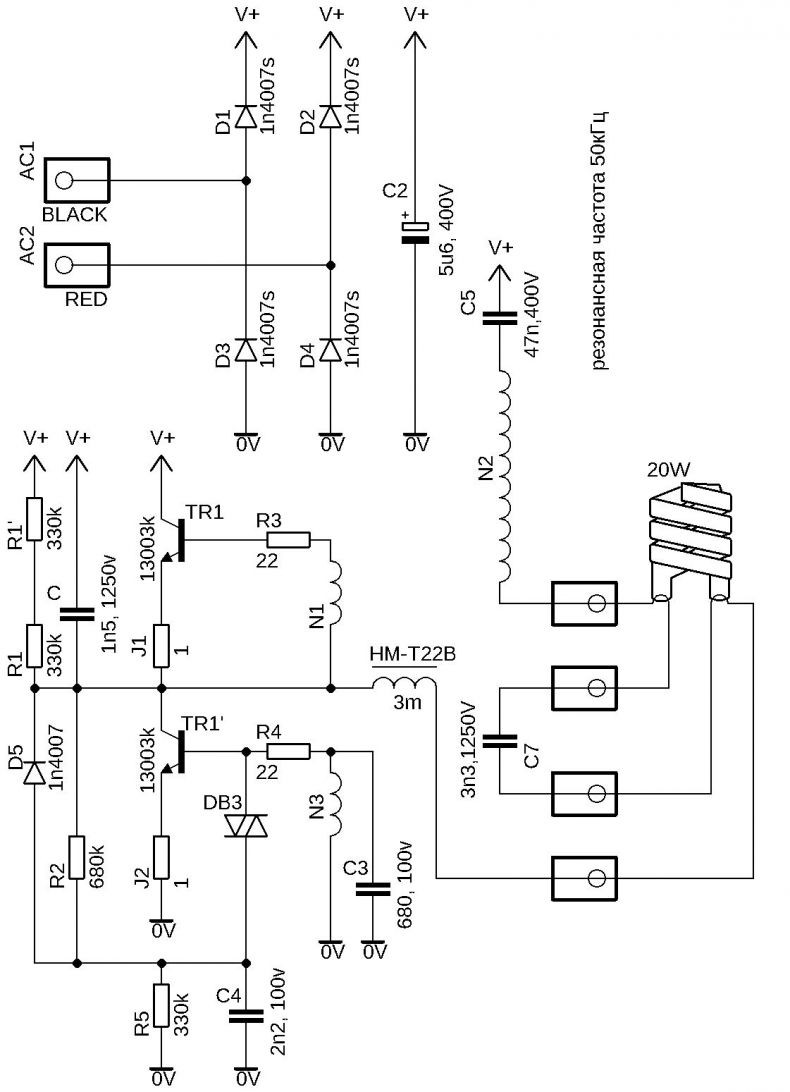

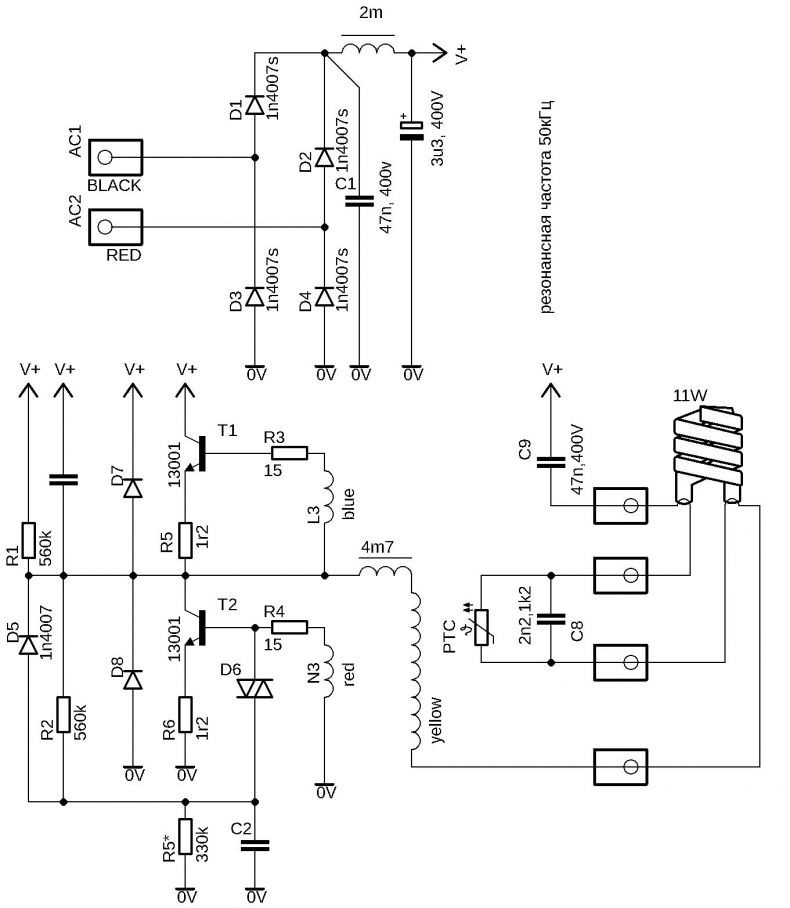

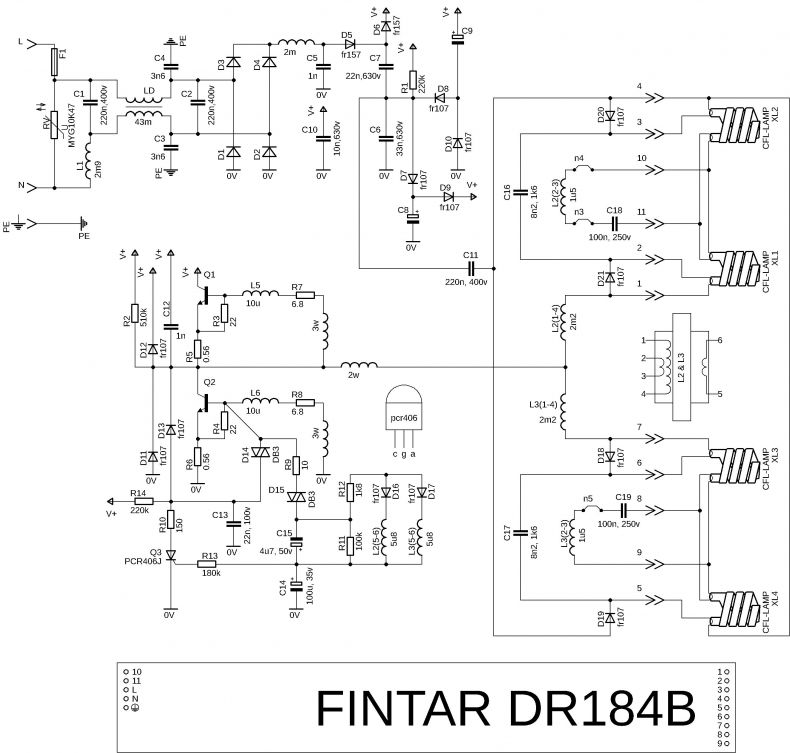

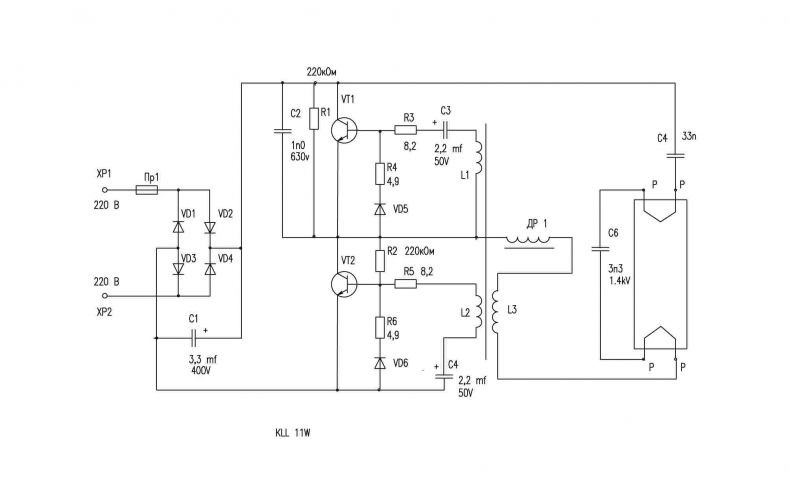

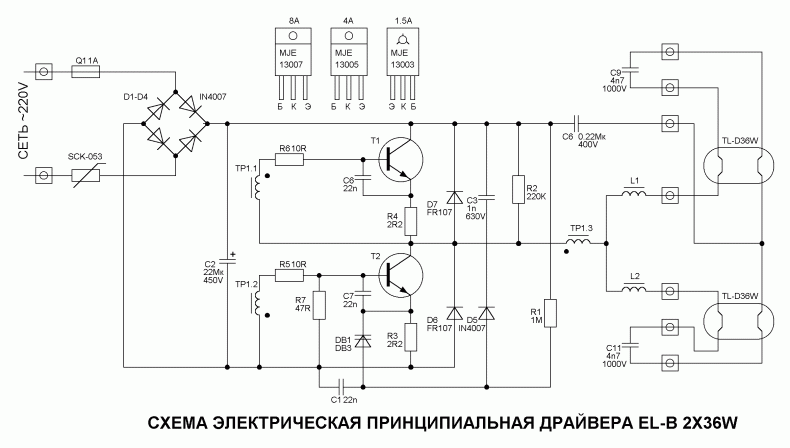

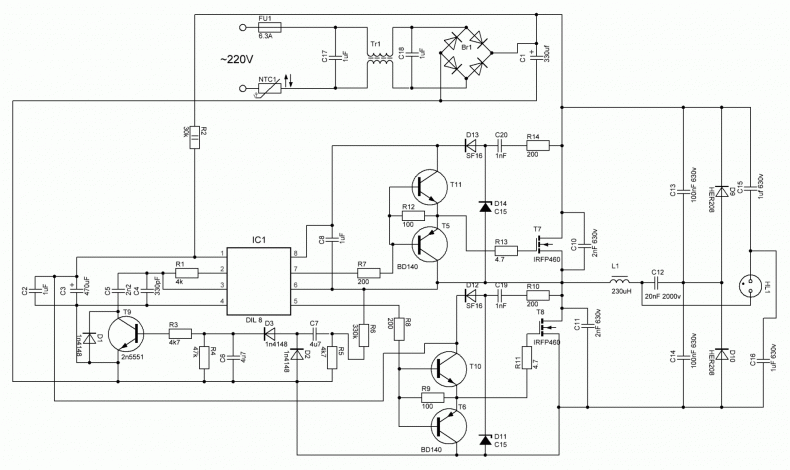

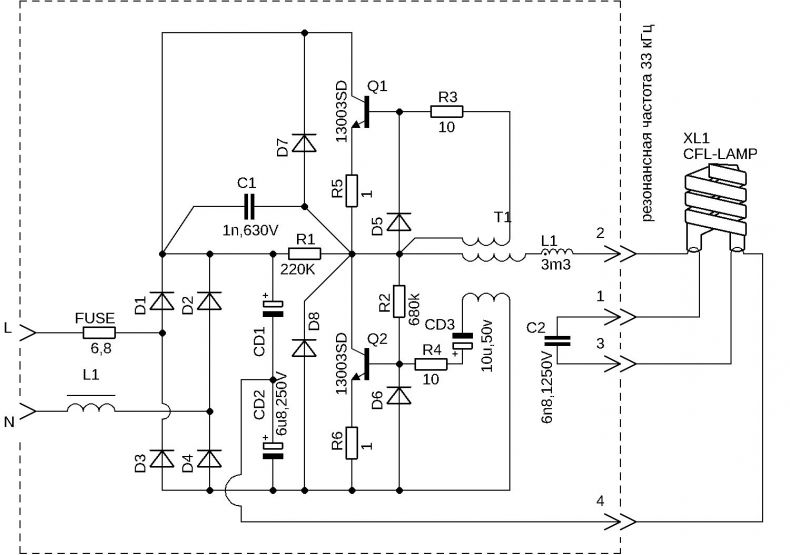

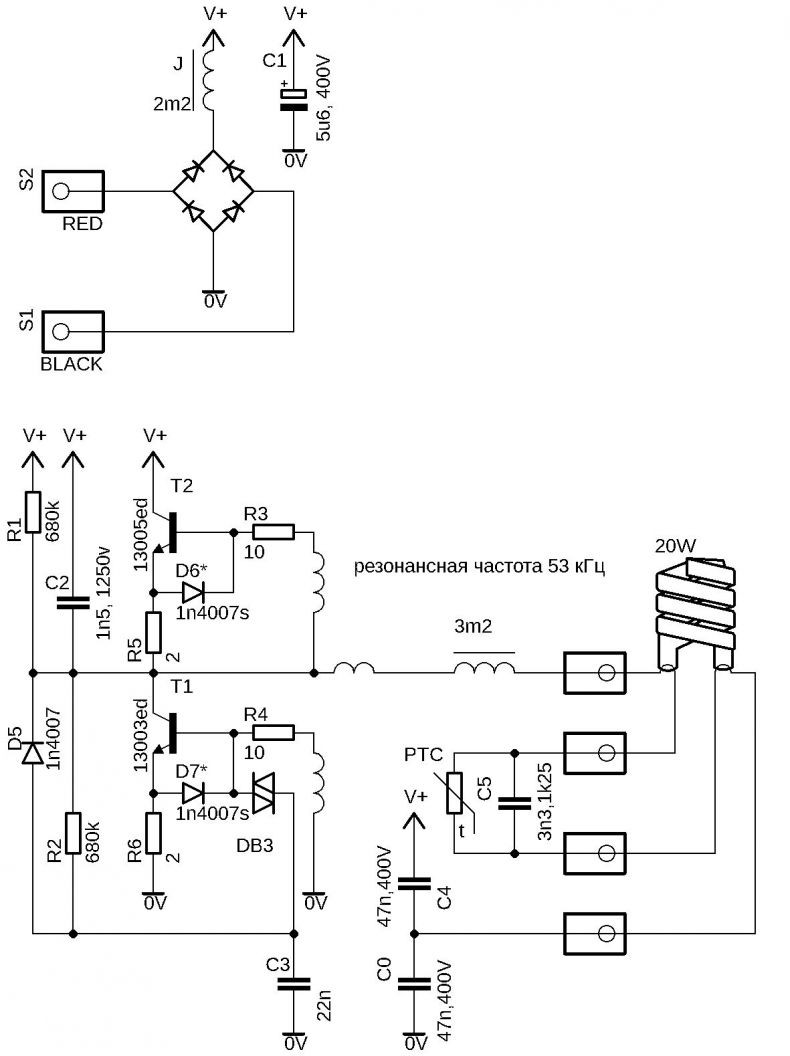

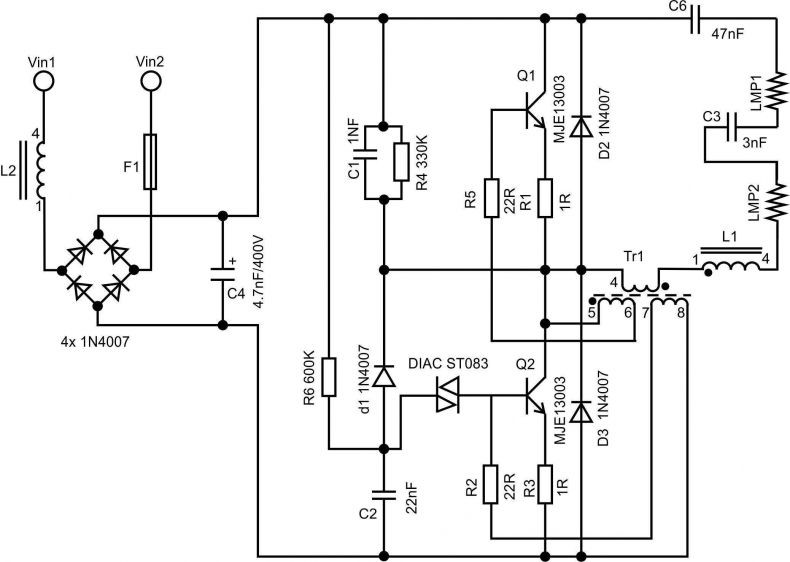

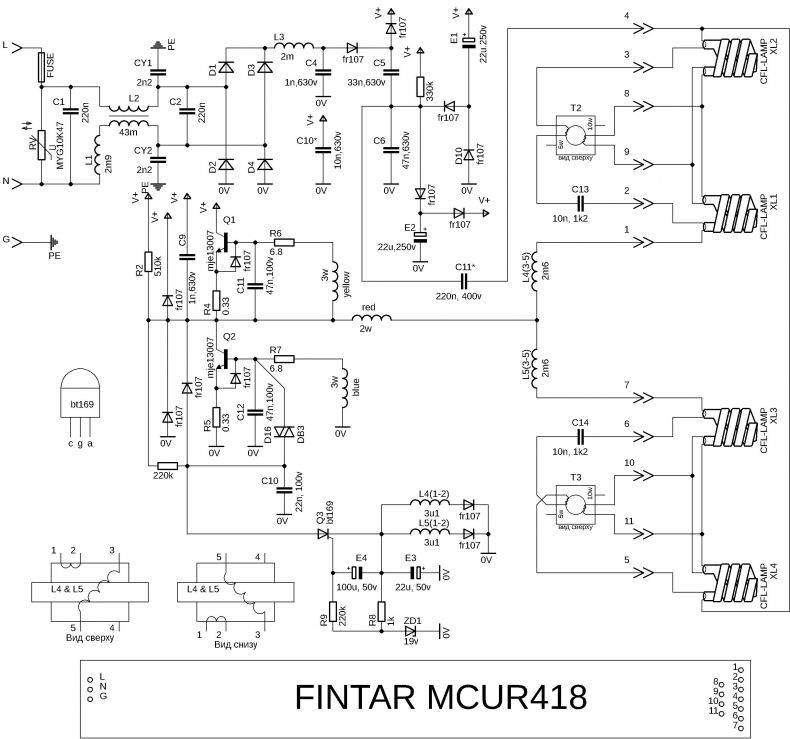

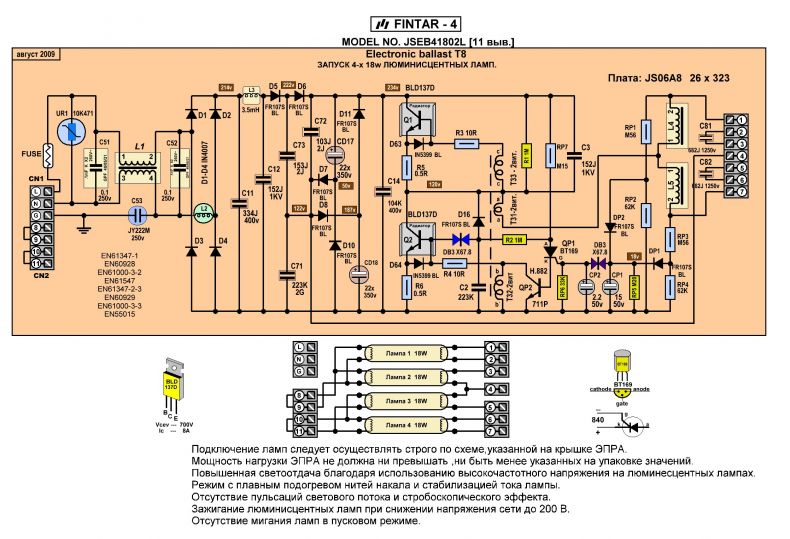

Схема не сложная и многие смогут ее запомнить на память.

Частые причины поломок

Самыми распространенными причинами по которым выходят из строя энергосберегающие лампы являются:

Короткое замыкание являющаяся следствием с заводского брака или недостаточного тепла отведении, из-за которого может нарушиться целостность изоляции Для этого необходимо заранее побеспокоиться об улучшении Вентиляции
Пробую запускающего устройство происходит по причине используем названия дешёвых деталей которые не выдерживают Частые перепады напряжения Для борьбы с которыми необходимо на входе электричества в квартиру ставить стабилизатор
Сгоревшая нить накаливания Данном случае совета может быть только два либо замена лампы, либо ее восстановление.

Что делать чинить лампу или покупать новую личное дело каждого несомненно ремонт обойдется дешевле, к тому же нет гарантии, что купленная новая лампа будет лучше, чем та, которая будет восстановлена.
