Устройство и принцип работы автоматического выключателя: сфера применения, технические характеристики и виды маркировок

Автор: Инженерная компания "КАПРО"

Что такое автоматический выключатель? Данный вид изделия предназначен для предотвращения короткого замыкания, а также для защиты жилого пространства от пожара. Коммутационный аппарат позволяет предотвратить возникновение перегрузок на электрической сети, что позволяет сохранить механизмы от перенапряжения.

При правильных расчетах и выборе комплектующих риск поломки бытового оборудования снижается в 3 раза.

Данный тип изделия может самостоятельно включать и выключать электро цепочку, тем самым выполняя процесс коммутации. Благодаря этой детали перепады электроэнергии находятся под контролем. Автоматический выключатель или автомат может иметь электромагнитное расцепление, которое позволяет защитить всю сеть от воздействия сверхтока.

Содержание

Особенности автоматического выключателя

Требования ПУЭ гласят, что все элементы электрической цепочки нуждаются в дополнительной защите, позволяющей предотвратить перегрузки, а также снизить риски возгорания электрической проводки. С помощью автоматов с комбинированным типом расцепления удается сохранить работоспособность установки.

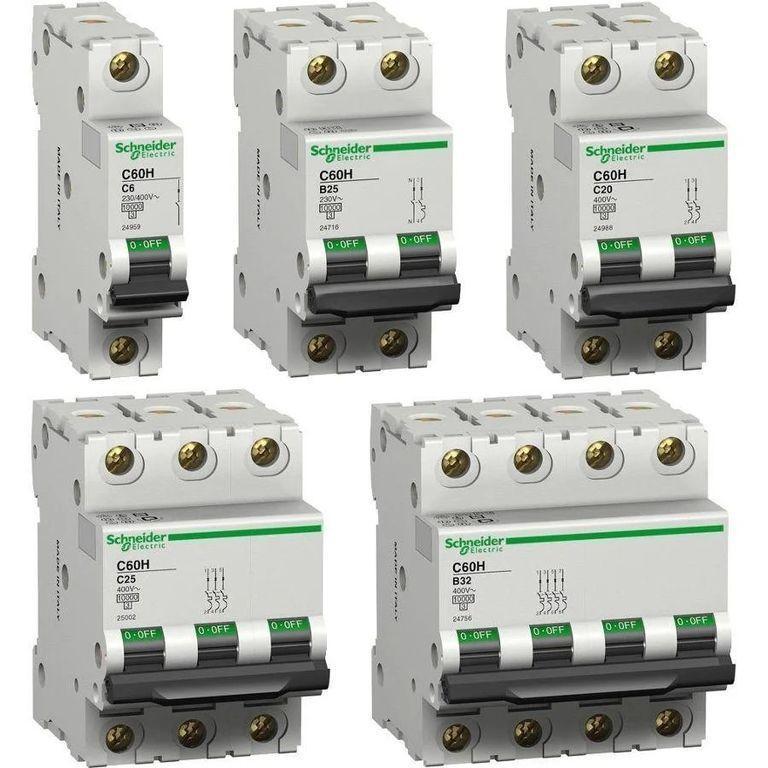

Современные модели автоматов подразделяются на несколько категорий. Они могут быть:

Однополюсные. Их выбирают для оснащения однофазных сетей. Автомат этой категории применяется для оснащения помещений, в которых не планируется использование множества приборов, питающихся от электроэнергии;

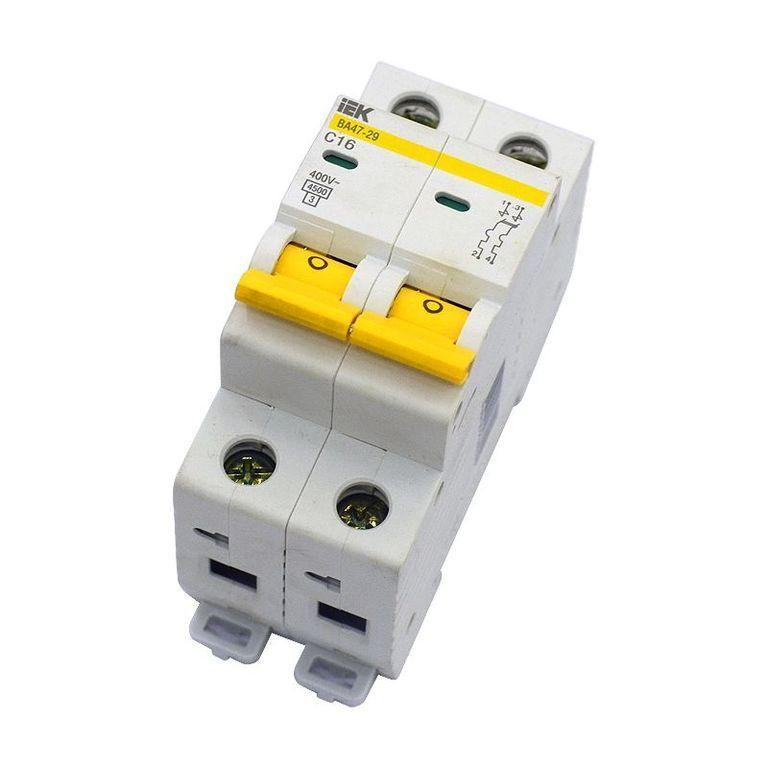

Двухполюсные. Такие варианты можно использовать для оборудования однофазных и двухфазных сетей. Комбинированное устройство обеспечивает дополнительную защиту от перепадов напряжения;

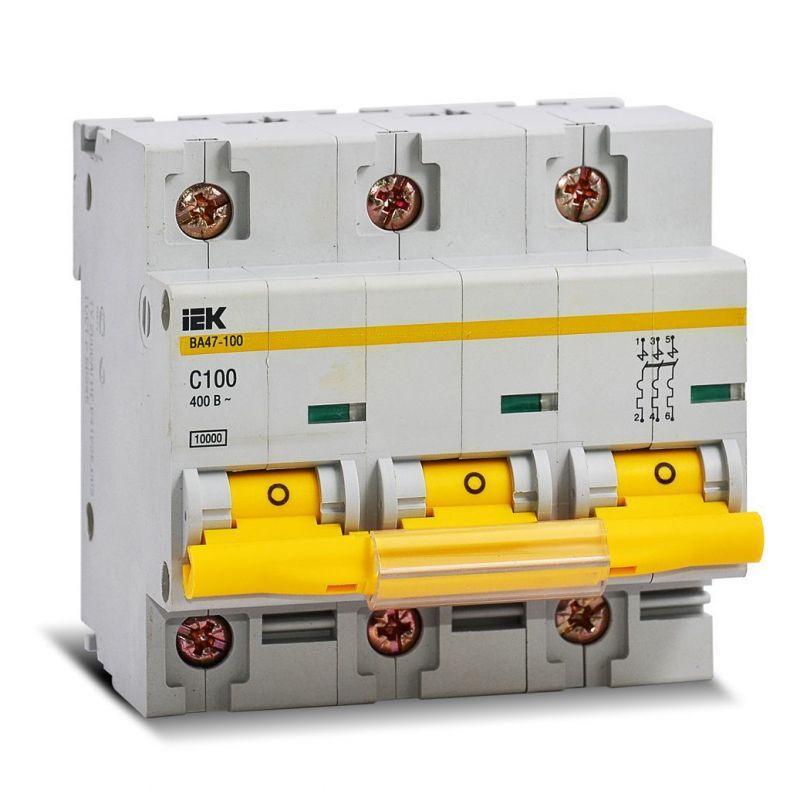

Трёх полюсные. Изделия используются для обустройства трехфазных сетей. С помощью таких изделий удается распределить нагрузку среди всех коммуникационных узлов. Таким образом эта модель помогает защитить агрегатные узлы от воздействия номинального тока.

Устройство и принцип работы автоматического выключателя

На изображении можно ознакомиться с подробным устройством для автоматических выключателей, обладающих комбинированным типом расцепления. Иллюстрация показывает расположение каждой детали и направление тока в момент движения по цепочке. На фото присутствует электромагнитная или тепловая модель расцепителя. С помощью этой детали удается защитить внутреннее содержимое от перепадов тока.

На изображении изображен подвижная модель контакта, дугогасительная камера и несколько типов гибкого проводника. Отдельного внимания заслуживает устройства сердечника с электромагнитным расцепителем. Он занимает 1/3 размера от всего механизма.

Яркие стрелки отображают направление, в котором проходит работа автоматической модели блокатора. Главной особенностью электромагнитного расцепителя считают его возможность обеспечить дополнительную защиту для всей цепочки электроконтактов от воздействия номинальных токов, которые будут провоцировать короткое замыкание. Изделие выполнено в виде небольшой медной катушки.

По середине располагается небольшой сердечник. Его фиксирует на короткой пружине. При перемещении электрической энергии в обычном режиме можно наблюдать появление электромагнитного поля способного притянуть сердечник в зону катушки.

В момент появления короткого замыкания увеличивается до пределов номинального тока. Расцепитель оказывает сопротивление на пружину, тем самым перемещая сердечник в район катушки, которая постепенно разделяет подвижные контакты.

Тепловой расцепитель способен обеспечить дополнительную защиту для электроцепочки, а также снизить вероятность перегрузки. Вероятность перегрузки возможна в момент подключения электрического оборудования мощность, которого превышает возможный уровень допустимой нагрузки. Например, при включении нескольких механизмов к одной электроточке появляется скачок, провоцирующий перегорание агрегатных узлов.

Тепловой расцепитель представляет собой небольшую биметаллическую пластину. Для создания подобного элемента используют несколько деталей, которые спаивают друг с другом. Для этого используют тонкий металл, который способен проводить ток.

При передвижении электротока на поверхности биметаллической пластины начинает срабатывать автоматический выключатель. Благодаря этой детали удаётся предотвратить нагревание пластины. В итоге наблюдают скачок температуры, негативно влияющий на состояние этой детали.

В момент отключения автомата под действием нагрузки на подвижных контактах появляется небольшая электрическая дуга, оказывающая воздействие на поверхность других контактов, предназначенных для сохранения целостности элементов.

Снизить ущерб от воздействия электрической дуги в зоне автоматического механизма позволит специальная камера, состоящая из нескольких параллельных пластин.

При перемещении в эту область дуга постепенно гасится, тем самым не воздействия на другие комплектующие устройства. Сила номинального тока постепенно снижается.

Маркировка и характеристики автоматических выключателей

В специальных отделах для электромонтажных работ представлено большое разнообразие автоматов, отличающихся своей мощностью и областью применения. К ним относят:

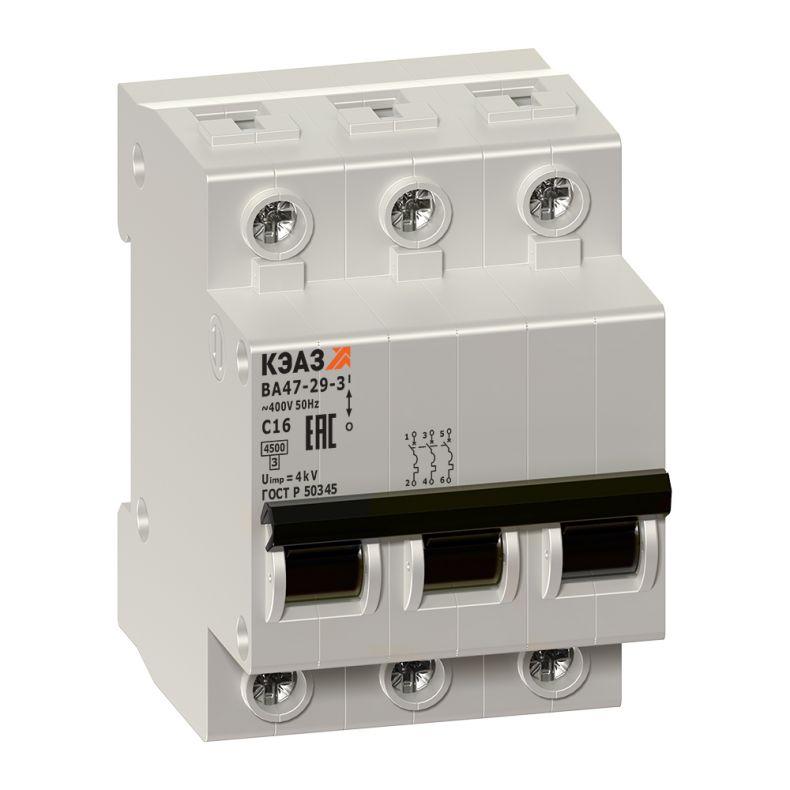

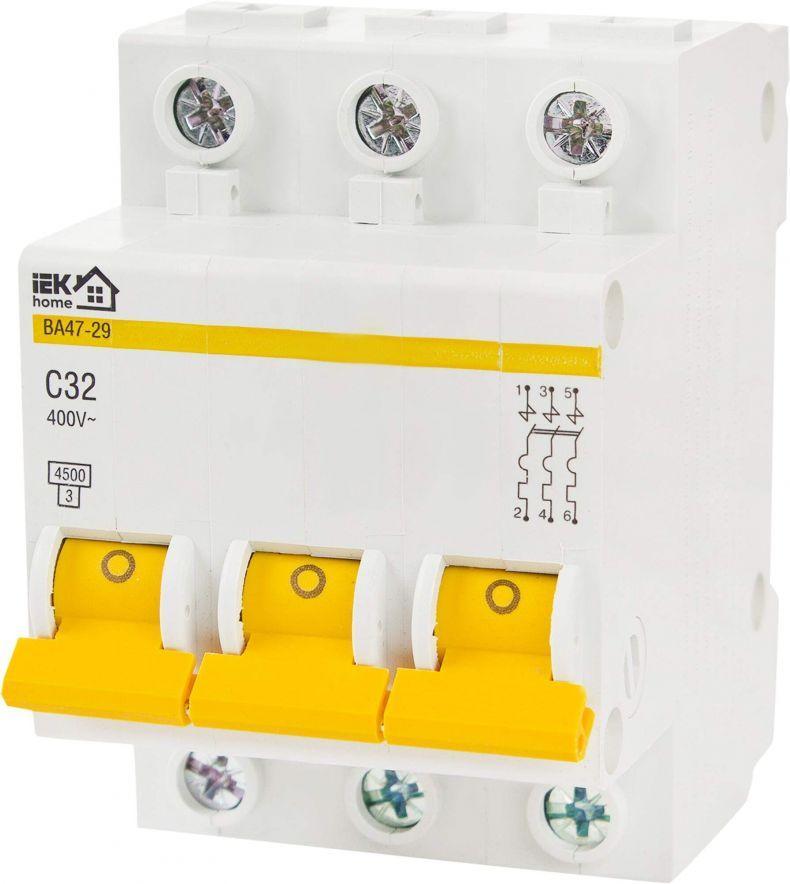

Разберём особенности модели ВА — 47 29. Изделие этой марки обладает номинальным током, благодаря которому автомат может реагировать на аварийное отключение. Отдельного внимания заслуживает ПКС.

Данный параметр представляет собой показатели предельной отключающей способности. Данная модель имеет пределы 5000 А.

Данная деталь способна самостоятельно размыкать электрическую цепочку, но поддерживать пределы заданный значений. Характеристика срабатывания предназначена для определения диапазона электромагнитного поля.

Выбор автоматического выключателя

Что необходимо учитывать при покупке подобного оборудования для оснащения электрической цепочки? Выделяют ряд требований благодаря, которым использование электросети считается безопасным. К ним относят:

Число полюсов. Изделия могут состоять из одного, 2, 3 или 4 полюсов;
Номинальное напряжение. При покупке автомата необходимо учитывать параметры, которые могут быть равными либо отклоняться в большую сторону;
Объем номинального тока. Для определения данного параметра необходимо придерживаться нескольких способов. Можно воспользоваться специальным калькулятором, формулой для расчетов сечения кабеля или при изучении таблицы.

При неправильном подборе автомата для оснащения электроцепей увеличивается риск возникновения мощной электродуги, негативно влияющей на важные агрегатные узлы, а также привести к необратимым последствиям.

Номинальный ток, который образуется в момент запуска всей установки может спровоцировать появление короткого замыкания и возгорание в щитке. Во время скачка электроэнергии увеличивается риск поломки бытовых приборов.

Для осуществления монтажа необходимо заранее определиться с количеством точек, которые будут применяться в устройстве проводки. Трёх и четырехполюсные модели автомата используют для оснащения стационарной проводки, в которой представлены частые нагрузки и скачки тока.
