Устройство защиты от импульсных перенапряжений: правила выбора и особенности монтажа, причины перенапряжения, назначение УЗИП

Данная аббревиатура напрямую переводится, как устройство защиты от разных перенапряжений. Основная его задача — это защита станций и приборов электроэнергии от внезапных ударов молнии и прочих скачков энергии.

Имеет свойство справляться не только с прямыми наводками, но и от самых сильных импульсивных зарядов, которые в природе, являются не сильно большой редкостью.

Что такое УЗИП

Молния — это одна из основных причин по возникновению перенапряжений. Вторым по счету идёт любой обыденный (или бытовой) мощный аппарат. Который в процессе своей, даже кратковременной работы, может дать такой толчок, что сразу может привести к возгоранию (замыканию) приборов. А в лучшем случае, привести просто к неисправности.

Грамотно и хорошо подобранный персональный УЗИП, легко обеспечит защиту дому или предприятию от непредвиденных случаев.

Принцип работы УЗИП

Основным элементом в данном устройстве, является варистор. Это один из немногих чувствительных деталей в данном аппарате. В самый рискованный момент, он может через себя пропустить колоссально повышенное напряжение. Он же начинает в скором порядке, уменьшать свое сопротивление. Тем самым воздействуя на внезапный импульс.

Если все срабатывает вовремя, то основной полученный ток, уже направляется в точку заземления. В данном случае, сразу происходит короткое замыкание. Оно и приводит механизм к срабатыванию. Из-за этого выключатель действует и цепь обесточивается.

Прибор имеет свой назначенный уровень напряжения. На его основе прибор и работает.

Также УЗИП имеет четкое определенное время по срабатыванию. Но многие приборы часто настроены так, что этого минимума всегда хватает.

Виды УЗИП

Данный аппарат может иметь от одного до двух вод. А также подразделяется на три крупные группы:

  • Коммутирующие
  • Ограничивающие
  • Комбинированные

Коммутирующие защитные аппараты

У данного аппарата, есть своя отличительная черта. А состоит оно в том, что при резком появлении импульса (он значительно мощнее обычного), напряжение сразу же падает до низких показателей.

Разрядники — это тот элемент на котором основывается целый принцип по работе коммутирующих аппаратов.

Ограничители сетевого перенапряжения (ОПН)

Высокая степень сопротивления — это основная характерная черта, таких ограничителей.

Также существует значительное отличие ОПН от коммутирующих аппаратах. Это значительно сниженное сопротивление, которое колеблется не резко, а постепенно. Резистор — это самый главный орган по ограничению перенапряжений (или как его ещё называют варистор).

В основном, большинство операций зависит от увеличения или уменьшения напряжения. Если происходит резкое увеличение, то сила тока также увеличивается. А сила тока, зависящая от показателей напряжения, проходит через резистор. А он уже работая, сглаживает и возвращает в первоначальное состояние, все выходящие импульсы.

Комбинированные УЗИП

В этом классе состоят все имеющиеся резисторы, а также разрядники. Которые способны показывать показатели, и выполнять функции ограничителя.

Классы УЗИП

В основном, выделяется три класса по данному аппарату. Каждый УЗИП состоящий в каком-либо классе имеет свой перечень характеристик.

Перед совершением покупки, стоит обратить внимание на разновидности классов. Чтобы правильно подобрать УЗИП для себя.

Имеет высокую степень защиты от перенапряжений. Пик до которого может доходить, максимальное значение тока — это примерно 10/350 МС. В этом случае значит, что 10 мс электрический ток доходит до максимума за этот промежуток. А 350 им показывает на сколько эта точка может упасть.

Этот сложный процесс происходит за очень короткий промежуток времени. Обычные автоматы не способны дать абсолютно никакой защиты и реакции. Все основное, что могут выдержать простые модели это 100 кА.

Используется данное устройство чаще в хорошо заселенных зданиях или мощных предприятиях.

  • Классовые показатели здесь уже значительно ниже. Это значит, что ток не превысит и 8/20 МС. А разряд тока может составлять лишь 40 кА.
  • Отлично подходит для регулирования высоких разрядов и лишних импульсов.
  • Вполне подойдёт для использования в любом частном месте.
  • Очень схож с прошлыми классами. Но всегда стоит брать в расчет, что сила тока, который постепенно поступает не превышает и 10 кА. То есть, достаточно маломощный.
  • Подойдёт для фильтров в сети и подобных электроприборов. Активен с чувствительной электрикой.
  • Если в приоритете стоит полная защита, то вполне возможно вариант об установке УЗИП сразу трёх классов. Все они так или иначе, не только обеспечивают общую сохранность, но и по отдельным параметрам отлично подходят.

Как выбрать УЗИП?

Кроме разновидностей и классов УЗИП, также бывает моноблочный и картриджей.

Первый, отличается своей небольшой устойчивостью. То есть, при сильной перегрузке сети или мощном ударе молнии, система уже не выдержит и даст сбой. Причем дело может дойти вплоть до полной замены моноблока.

  • Коснемся варианта номер два. Устройство в любом случае начнет отражать сильный импульс. Но при внеплановых случаях, замена картриджа неизбежна.
  • Основные показатели, которые тоже стоит учитывать при выборе:
  • Средние и высокие показатели напряжения в спокойном состоянии.
  • Фазы и их прямое количество.
  • Имеющийся ток и его частота в электросети.

Важные моменты, которые прописываются в документе по эксплуатации. С ней необходимо внимательно ознакомиться, ведь производитель полностью указывает все допустимые и запрещённые нормы. Некоторые даже могут указывать разрешенную высоту для работы аппарата УЗИП над уровнем моря.

Как подключить УЗИП в частном доме?

Главный элемент, который нужно выявить перед установкой — это показания напряжения. Одна фаза — это 220 В. А три фазы — это 380 В.

  • В расчет стоит брать и определение приоритетов именно в безопасности и бесперебойности. Нужно смотреть куда они должны быть направлены.
  • При бесперебойности и высоком импульсе, может случиться отключения защиты. Это проводится для снижения частоты перебоев.
  • При безопасности, данное отключение уже невозможно. Происходит только полностью.

Схема подключения в однофазной сети системы заземления TN-S

  • Чтобы обеспечить полное подключение, нужно сначала заняться фазной частью. Затем нулевая рабочая и нулевая защитная.
  • А затем все остальные. К заземлению идёт только защитный.

Схема подключения в трёхфазной сети системы заземления TN-S

Источник питания — это главная отличительная черта. Ведь от него проходит сразу пять первоначальных проводников. Оба фактора сразу к ним относятся. Они оба считаются нулевыми.

  • Клеммы подключают к себе один нулевой и фазы.
  • Основная перемычка — это пятый проводник.

Схема подключения в трёхфазной сети системы заземления TN-C

В данной трехфазной системе, основные нулевые, объединены. Этот провод имеет название PEN.

Система C, значительно проще, чем ее младшие предшественники. Чаще данные системы, которые различаются только C и S показателями, удается совмещать. Эта совмещенная модель значительно мобильнее и качественнее справляется со своими обязанностями.

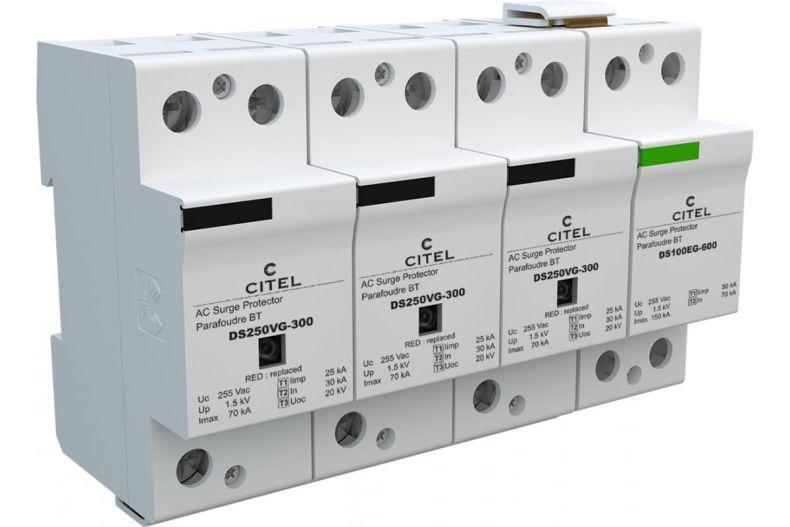

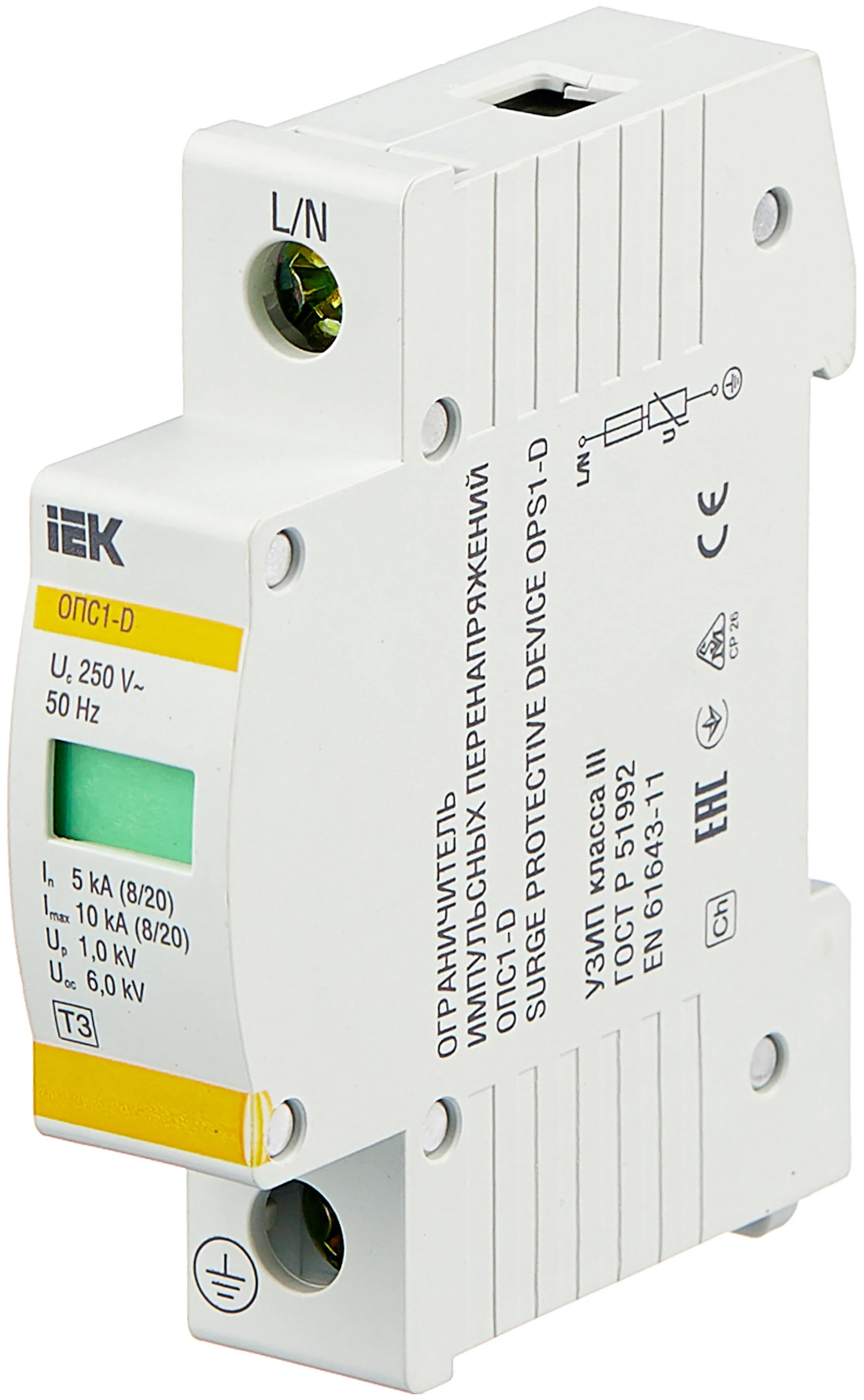

Фото всех видов УЗИП
