Что такое УЗО — принцип работы в электрике устройства защитного отключения, как расшифровывается, чем отличается от автомата

Современное строительство подразумевает обустройство инженерных коммуникаций, в том числе и электрических сетей, с соблюдением всех технических требований. Это касается и степени защищенности внутренней электросети от утечек и возможных контактов с человеком.

Но, даже приобретая квартиру в новостройке, нельзя быть полностью застрахованным от возможных утечек в электрической сети. Для обеспечения безопасности любого помещения и его владельцев, незаменимым станет устройство защитного отключения или УЗО.

Что такое УЗО?

Данный прибор – незаменимый элемент в обустройстве современной электросети в любом помещении. Защитная автоматика способна коммутировать электроцепи и защищать их от возможных утечек и указывать на повреждение целостности все системы.

Данные свойства УЗО значительно увеличивают степень защищенности от возникновения очагов возгорания и способны уменьшить риск травматизма электрическим током.

Зачем подключать УЗО

Основное назначение УЗО – защита электрических цепей от утечек и предотвращение возможных ударов людей током. Если ранее, данные устройства не применялись, то на сегодняшний день они получили широкое распространение.

Утечки из-за некачественной проводки, возможных ошибкок при ее прокладке, или в местах соединений проводов, могут быть причиной коротких замыканий и, как следствие, возникновению возгораний.

Также, при контакте с телом человека, плохо изолированный, переломленный кабель может спровоцировать удар током, что способно нанести не только вред здоровью, но поставить под угрозу жизнь.

Взяв во внимание, возможные риски, нетрудно прийти к выводу, что установка защитного прибора – важный элемент в обеспечении безопасности все электрической системы, в целом.

Важно! УЗО и электротехнические автоматические отсекатели, защищающие сеть от перегрузки и замыканий – разные приборы. Устройство защитного отключения призвано защищать человека и препятствовать утечкам в сети.

Принцип работы УЗО

Функциональные особенности устройства позволяет ему фиксировать утечку тока «на землю» и отсекать электросеть, когда такие проблемы обнаружены. Утечка фиксируется исключительно по анализу разности токов, отходящих от устройства и теми, что возвращаются по другому контуру.

В случае исправности все электросистемы помещения – разница между отходящими и возвращающимися токами, равно нулю, то есть отсутствует полностью.

Например, если человек вступает в контакт с неизолированным участком провода, то часть электричества уходит в землю по телу., соответственно – образуется дополнительный контур, а по существующему возвращается к прибору УЗО, уже значительное меньше количество тока. Это и провоцирует моментально отсечение всей системы.

Аналогичная ситуация возможна и при контакте неизолированного участка проводки с корпусом какого-либо электроприбора. В данном варианте, ток уходит в «землю» посредством прохождения по корпусу. УЗО обнаруживает разницу и отключает всю систему.

Данное свойство препятствует нагреву места контакта провода, что значительно снижает риск перегрева и возникновения очагов возгорания.

Случаи, когда УЗО необходимо установить

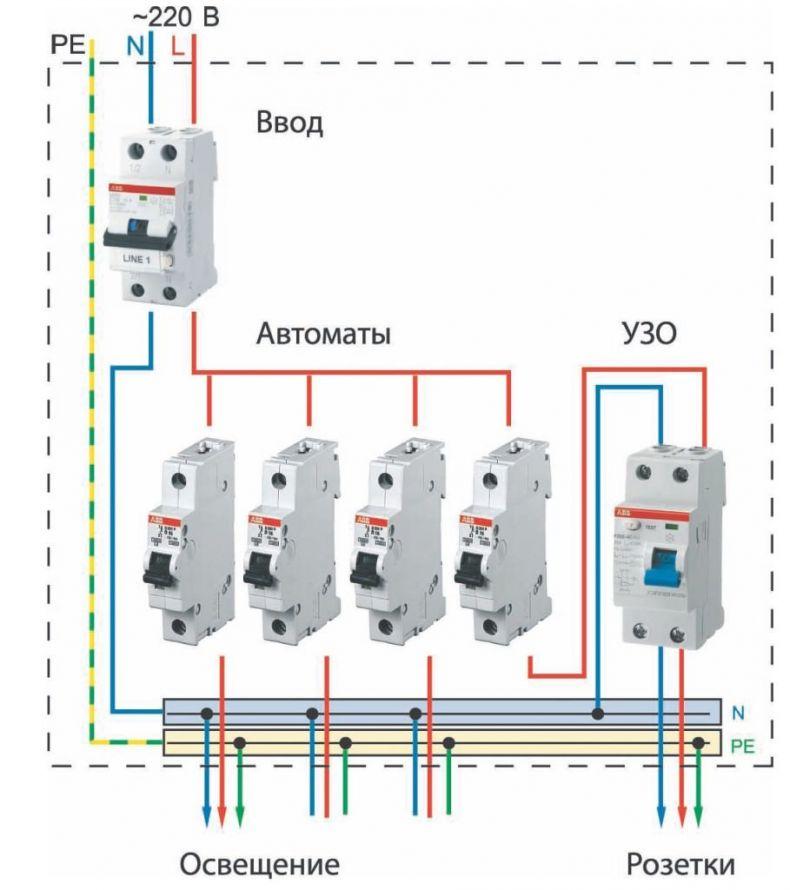

Практически в каждую дом или квартиру стоит установить устройство защитного отключения. Ведь, в любом жилье есть электрические приборы и розетки. Оптимально – устанавливать не только УЗО, но и необходимое количество автоматов, препятствующих перенапряжению и коротким замыканиям.

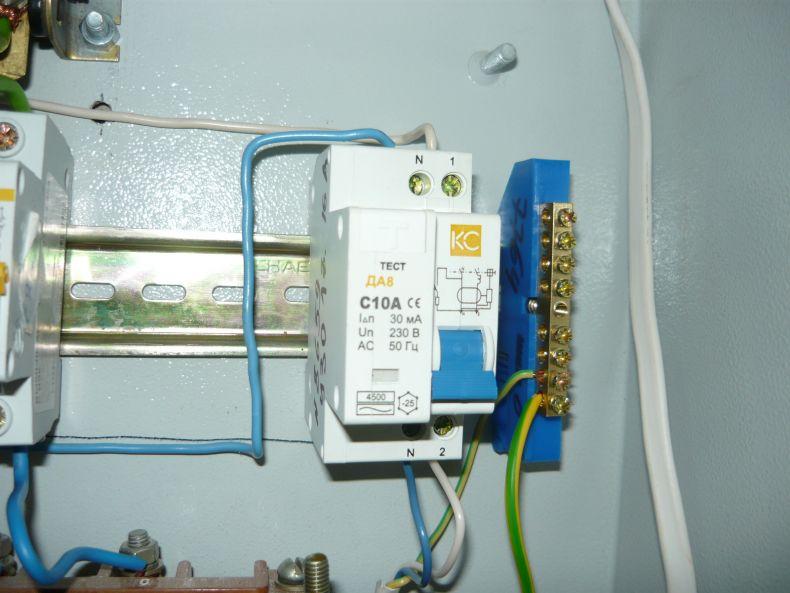

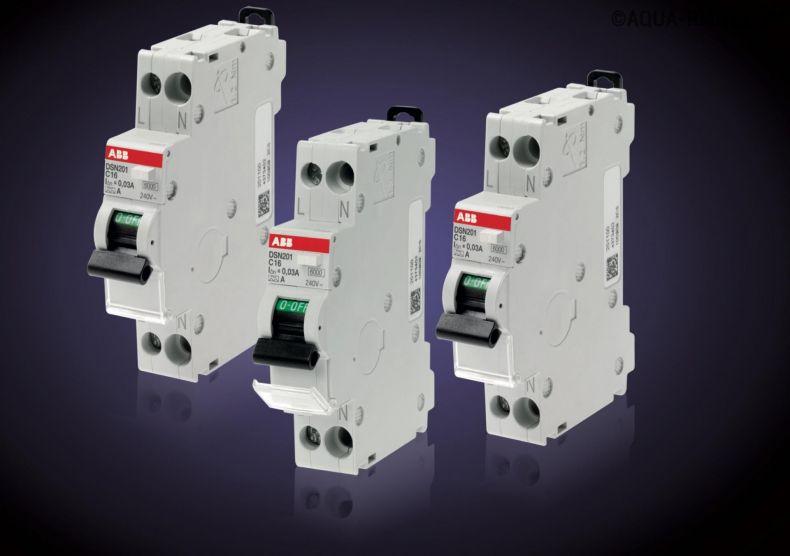

Важно! Для обеспечения высокого уровня защиты электросистем, рекомендуется применять дифференциальный автомат, сочетающий все функции УЗО и классических электрических автоматов.

Случаи, когда УЗО бессильно

УЗО, к сожалению, не представляет собой панацею от всех проблем с электропроводкой в помещении. Конструктивные особенности прибора не позволяют ему различать, подключен ли к сети телевизор или человек. Он регистрирует исключительно утечку тока, то есть, человек должен стоять босыми ногами на полу или касаться металлической трубы, например.

Устройство не способно защищать от скачков напряжения, в том числе и импульсного характера. Оно не улавливает и уменьшение силы тока, что оказывает негативное воздействие на все электродвигатели в бытовых приборах, таких как: стиральные машины, пылесосы, холодильники.

УЗО не регистрирует и короткие замыкания при контакте разно полярных проводов, для этого предназначено другое устройство автоматического отключения, называемое в быту «автомат».

Сколько УЗО нужно устанавливать?

Для определения точного количества устройств УЗО, необходимых для полноценной защиты сети от утечек, стоит обратиться за помощью к электрику. Только специалист, проанализировав систему, сможет назвать количество необходимых приборов.

В большинстве случаев, для однокомнатной квартиры, например, будет вполне достаточно одного устройства, технические характеристики которого позволяют обнаруживать утечки в 25-30 мА.

В более крупных по площади квартирах и домах, с наличием большого числа электрических точек подключения электроприборов и освещения, требуется большее количество УЗО. Как правило, рассчитывать необходимо на приобретение одного агрегата на каждую комнату жилища.

Важно! Для более качественного контроля за состоянием проводки стоит устанавливать на вводе в дом или квартиру общее УЗО, номинальный отключающий ток которого равен 300 мА, как дополнение к расчетным.

Случаи, когда ставить УЗО нецелесообразно

Прибор УЗО – исключительно важная и полезная вещь, способная защитить жилье от пожаров и даже спасти жизнь человеку. Но есть несколько основных случаев, когда установка прибора окажется неэффективной и нецелесообразной, а именно:

  • Старая проводка – в старых домах, как правило, применялись алюминиевые провода в комбинации с медными. Такая электросистема характеризовалась большим количество соединений и некачественной изоляцией. В таких случаях утечки могут иметь систематический характер и обнаружить их места не представляться возможным. Но, УЗО будет регистрировать и их, постоянно отсекая электроэнергию, что только приносит дискомфорт.
  • Некачественные УЗО – такие приборы устанавливать смысла нет, так как они не способны эффективно справляться со своими задачами. Большинство из дешевых моделей – простая имитация устройства защитного отключения, не выполняющая абсолютно никакой функции.

Важно! Выбирайте проверенный модели УЗО от известных производителей, ведь от их качества может зависеть здоровье и даже жизнь человека.

Устройство УЗО

Конструкция УЗО достаточно не сложная, но эффективная. Она представляет собой наличие:

  • датчика утечки;
  • магнитного поляризованного реле.

Внутреннее устройство прибора представляет собой три магнитные катушки, одна из которых имеет автоматический отсекатель. Принцип действия также прост и основан на законах о разности токов в замкнутой электрической цепи.

Так, на первую катушку в УЗО подается фазовое напряжение, на вторую – «нуль». Магнитные поля, образованные на этих двух катушках должны быть одинаковы, только в таком случае они нивелируют друг друга.

Если происходит утечка в сети, то на одной из катушек создается недостаточное поле, что приводит в действие третью, реле которой и отсекает всю систему, в целом.

УЗО – технические характеристики

УЗО любого типа и вида характеризуются наличием определенных технических особенностей, которые стоит проанализировать перед приобретением, а именно информацию об:

  • элетротехнических параметрах;
  • производителе;
  • наименовании модели;
  • рабочем токе – предельной величине при которой устройство способно коммутировать;
  • токе утечки – значение максимальной величины утечки тока;
  • рабочем температурном диапазоне;
  • схему устройства прибора;
  • типе УЗО.

Виды и типы УЗО

В широком ассортименте современных производителей представлено несколько типов и видов УЗО, различаемых по способу действия и своей конструкции:

  • электромеханического типа – не зависящие от силы тока;
  • электронного – зависят от силы тока;
  • селективного типа;
  • противопожарного.

Рассмотрим каждый типовой вариант подробнее.

Электромеханические

Данный тип УЗО получил широкую популярность благодаря простоте конструкции и оптимальному уровню безопасности.

Основная особенность – работоспосбность даже при отсутствии нулевой фазы и при самом небольшом перенапряжении. Приборы данного типа считаются эталонными и применяются во многих странах мира.

Электронные

Такие модели широко распространены на рынке электротехнических товаров. Основное отличие от электромеханических УЗО – наличие специальной платы усиления, для корректного функционирования которой, необходимо питание.

Важно! Приборы данного типа имеют существенный недостаток – их работоспособность гарантированна исключительно при наличии двух фаз питания, а при отсутствии «нуля», УЗО может просто не сработать, что увеличивает риски травматизма.

Селективные

Данный тип отличается от остальных моделей наличием задержки отключения электропитания, другими словами – селективности. Несмотря на то, что интервал составляет всего несколько десятков миллисекунд, данное УЗО не способно эффективно защитить человека от удара электрическим током.

Главный плюс устройства – высокая степень устойчивости к скачкам напряжения и изменению силы тока, что сводит к нулю вероятность ложного срабатывания.

Противопожарные

УЗО из данной категории полностью соответствуют своему названию. Их главное предназначение – контроль утечки электрического тока с целью минимизации рисков возникновения очагов возгорания. Приборы рассчитаны на регистрацию потерь от 100 до 300 мА. Узо данного типа устанавливаются на вводе электроэнергии в помещение.

Важно УЗО противопожарного типа не предназначены для защиты потребителей от ударов электрическим током.

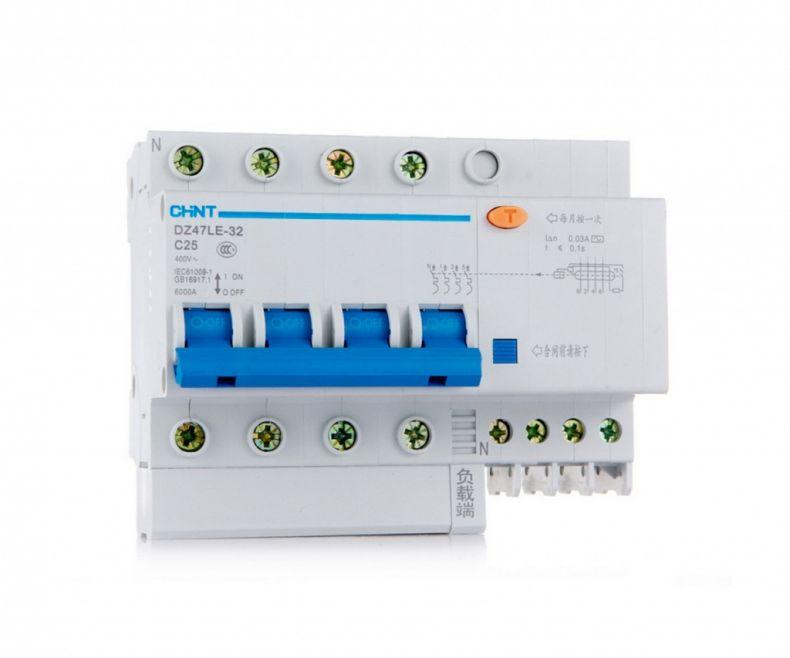

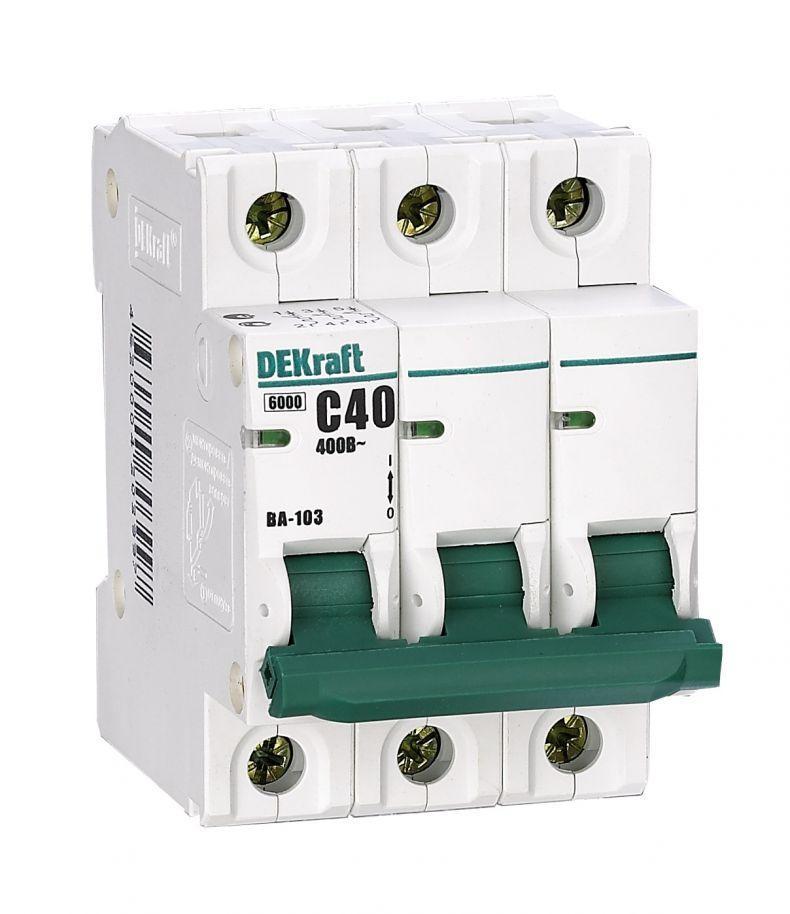

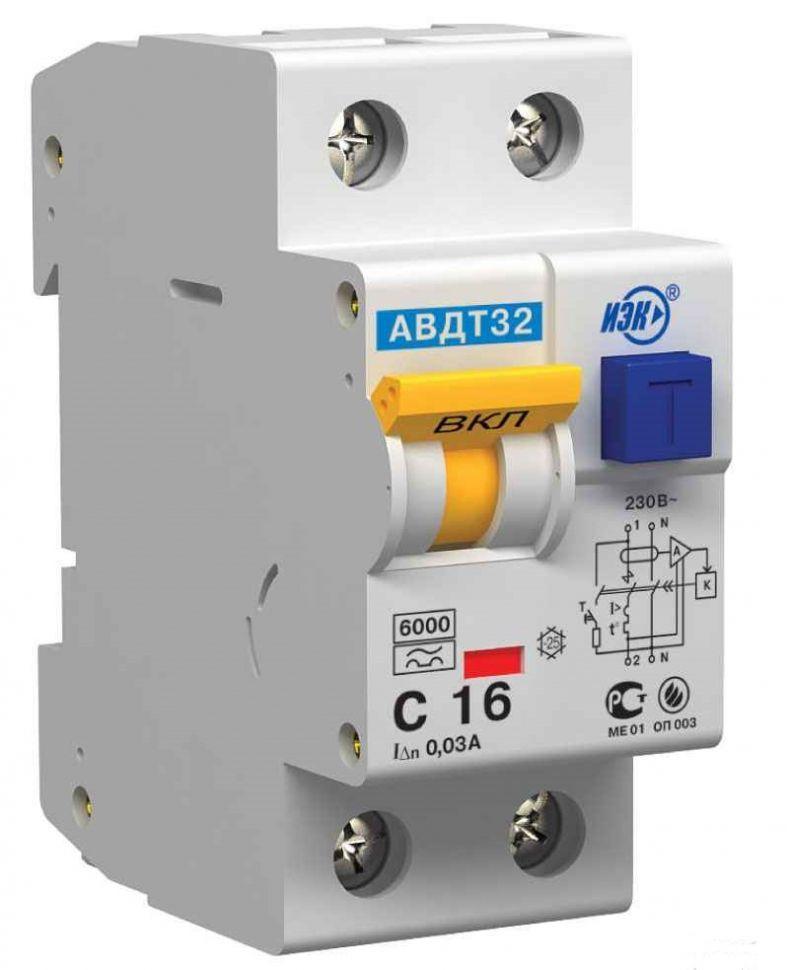

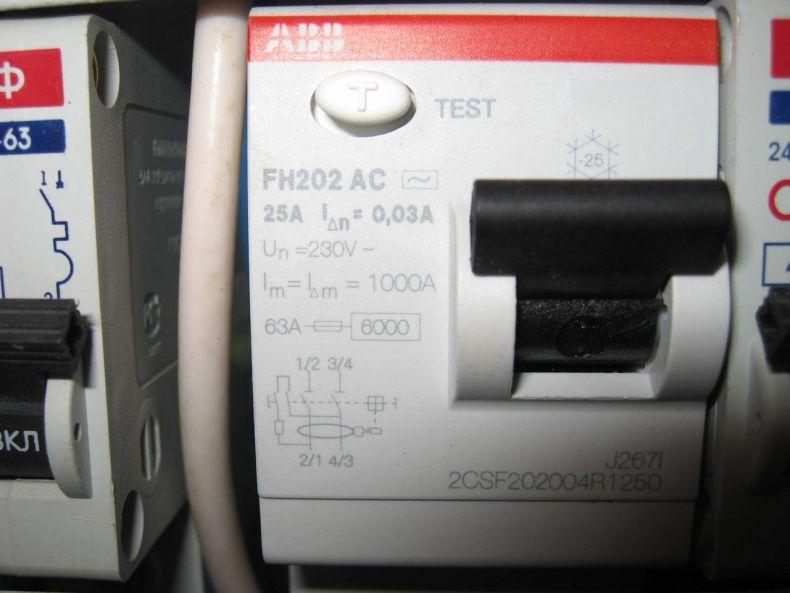

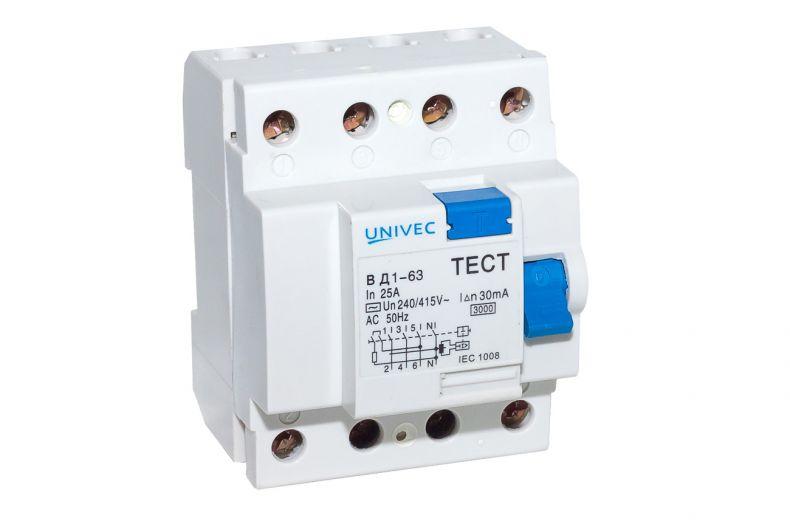

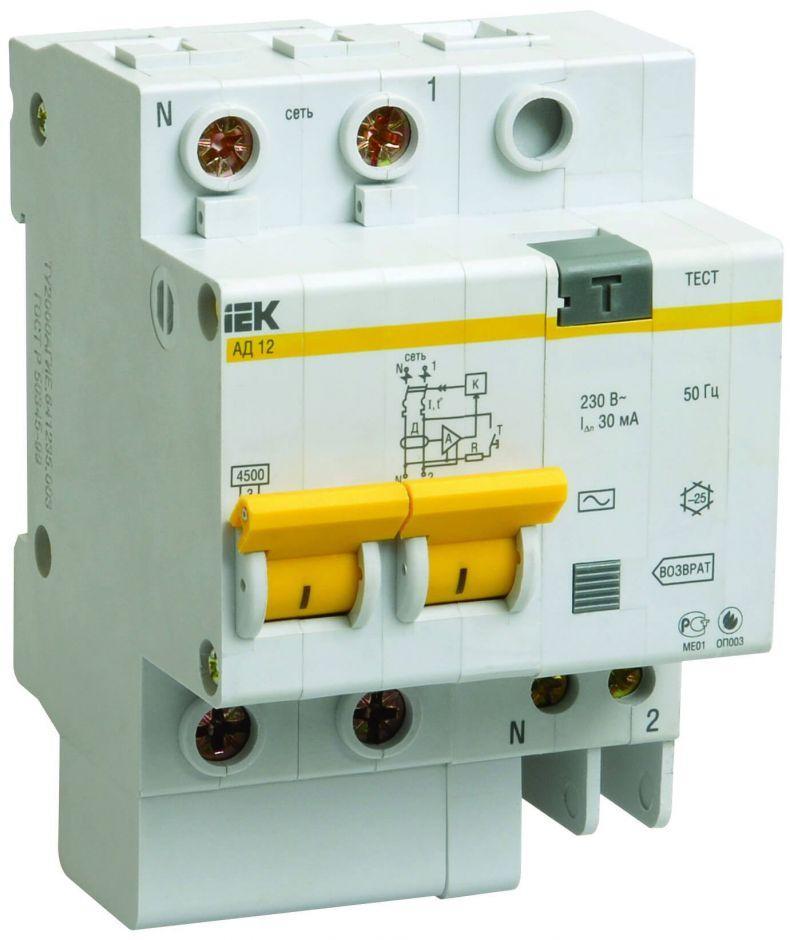

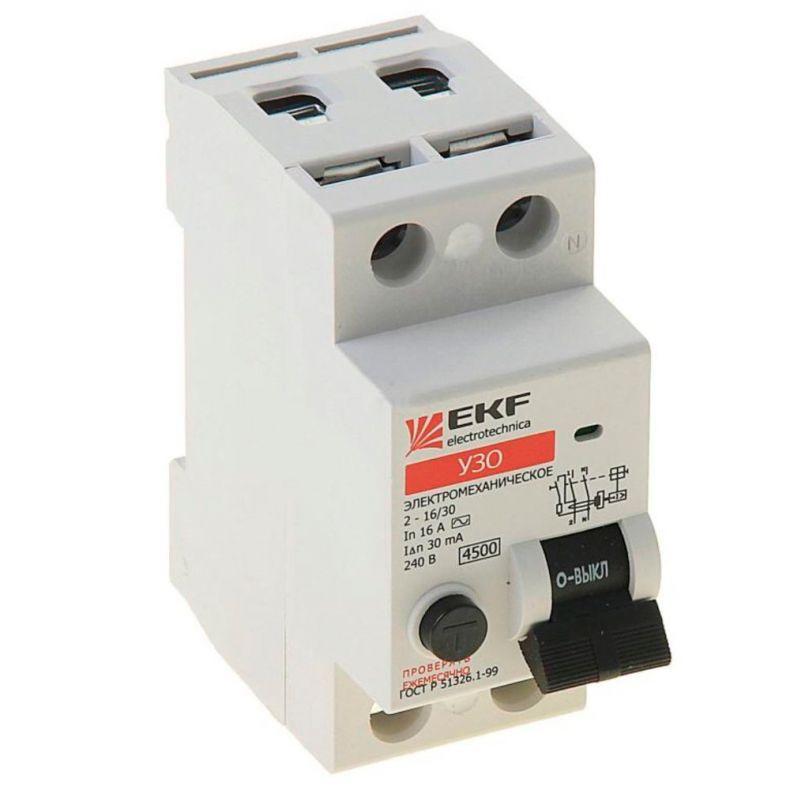

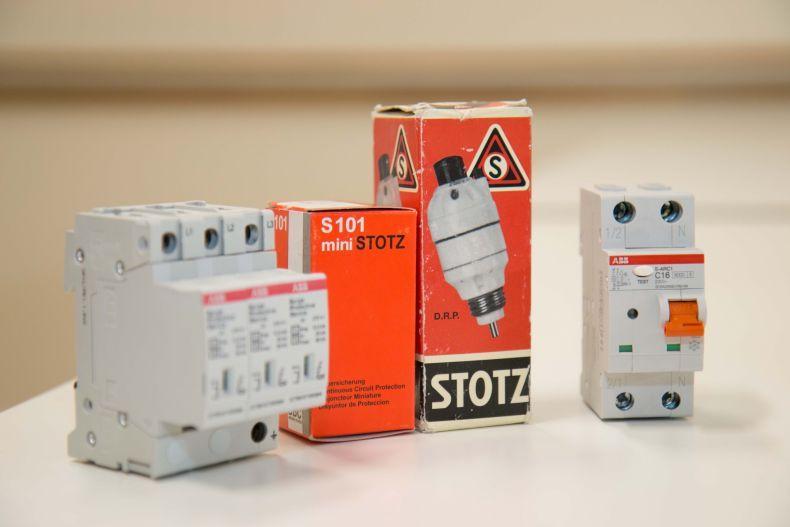

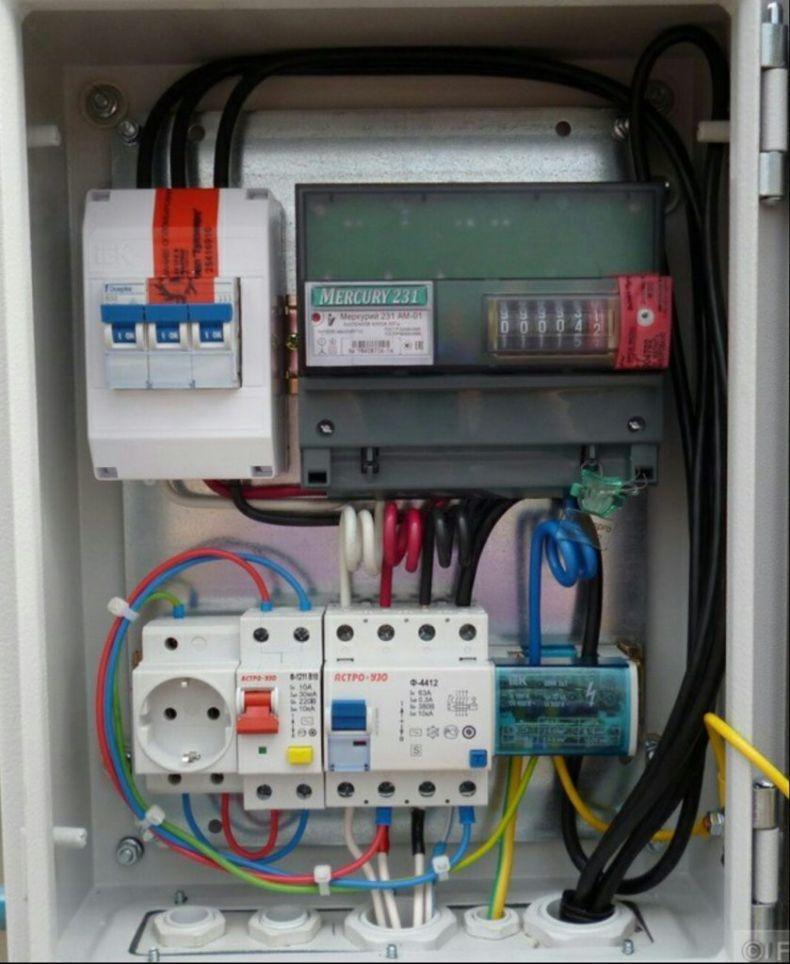

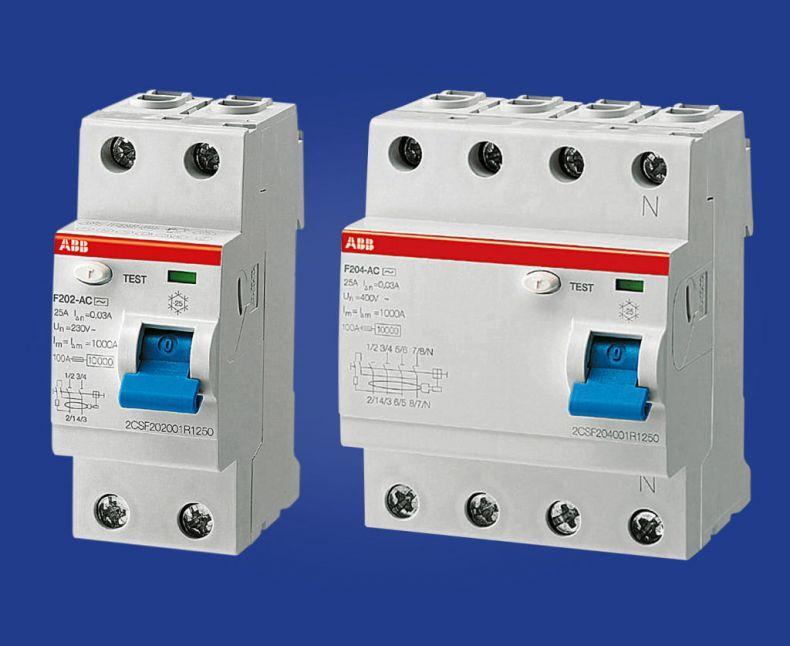

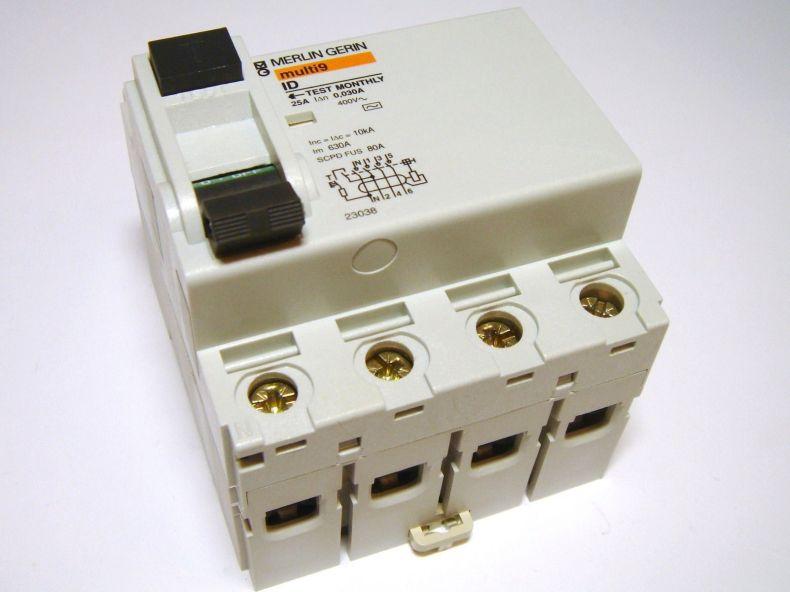

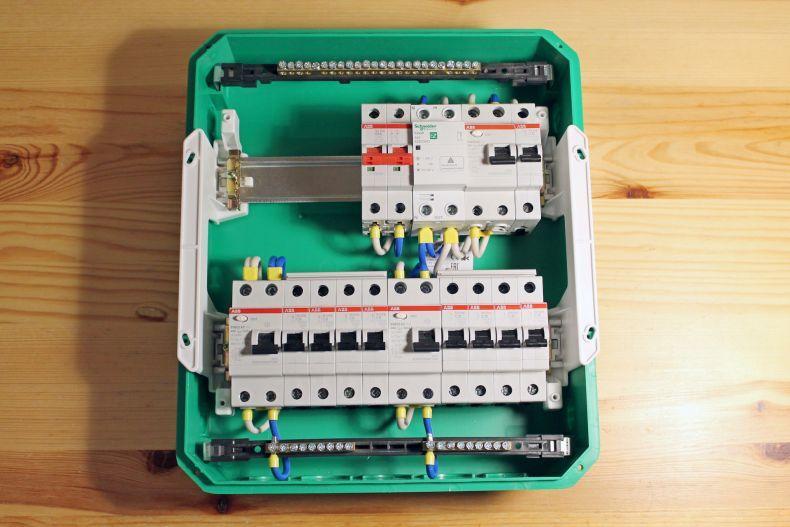

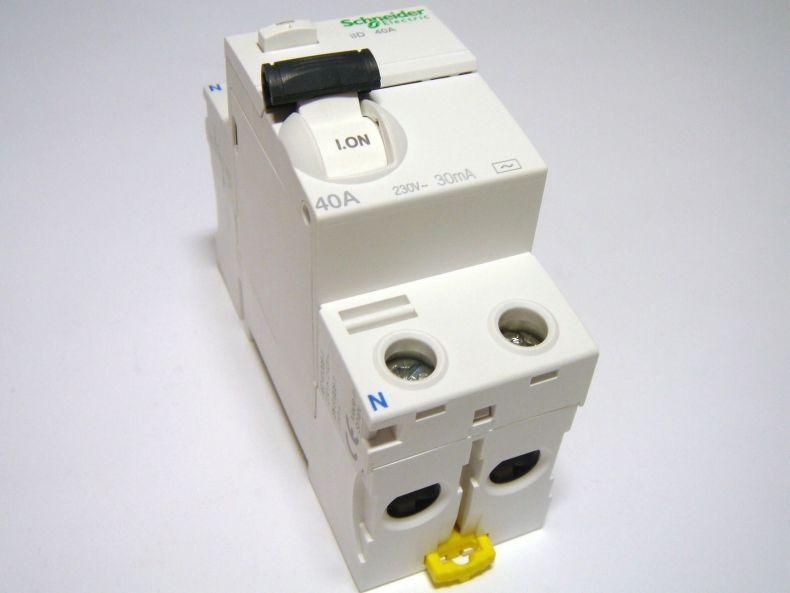

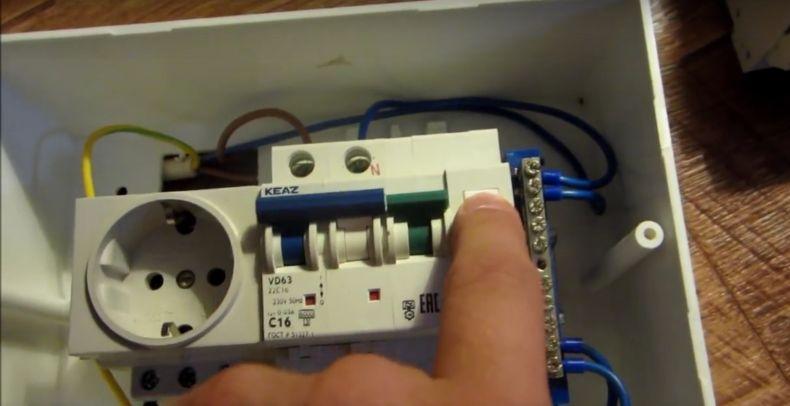

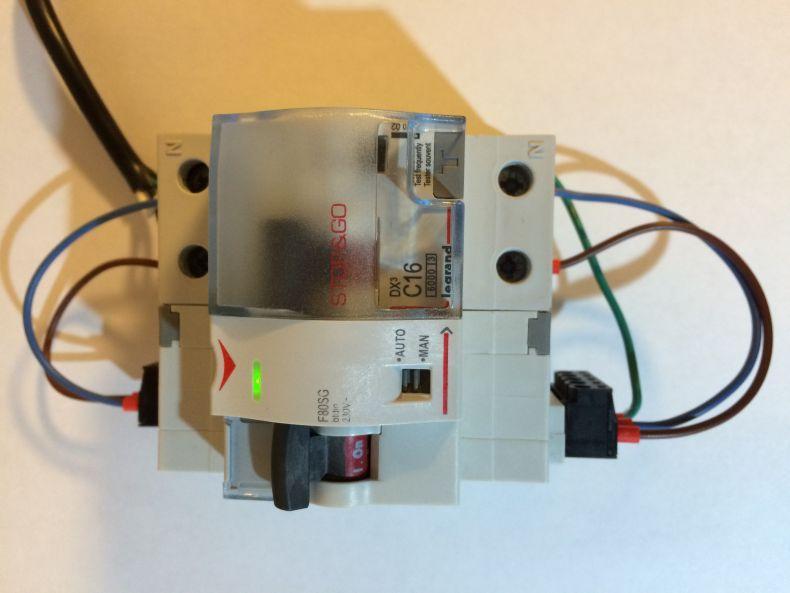

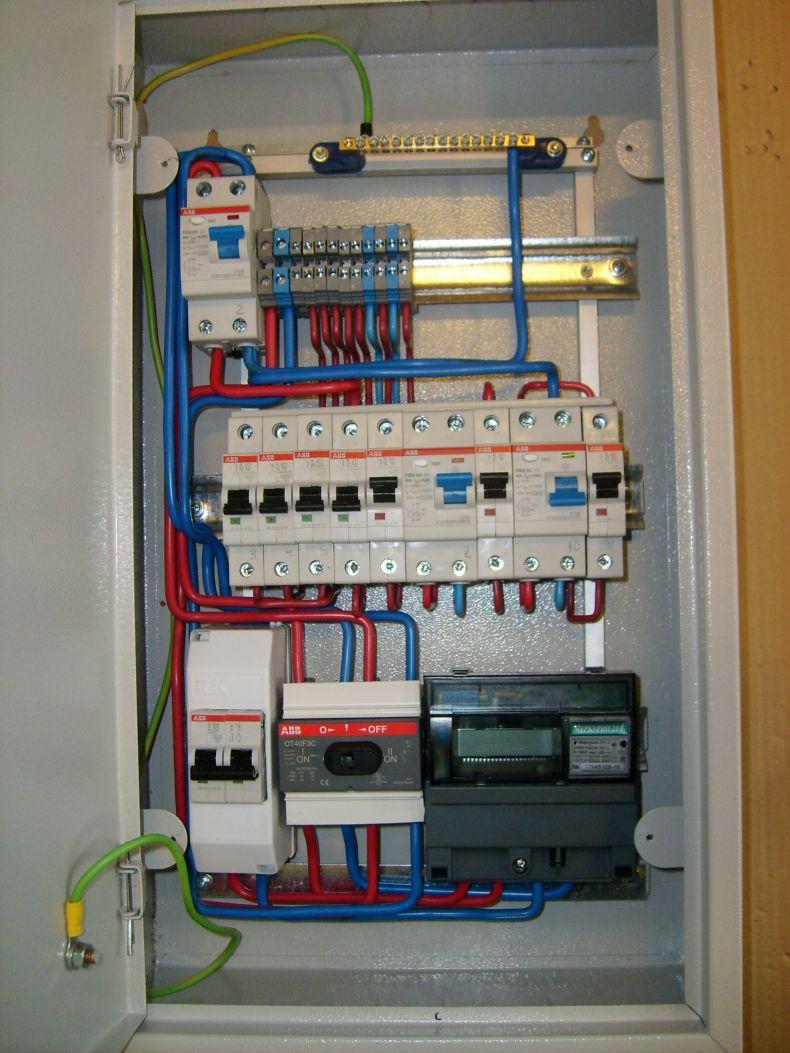

Фото всех видов УЗО
