Сборка электрощита своими руками — руководство для чайников, как собрать электрический щит в квартире или частном доме за 10 шагов

Электрический щиток присутствует в каждом доме и квартире. И перед ним ставится очень непростая задача. Его функция не просто распределять электрический ток внутри жилища, но и делать это без ошибок и безопасно. Во время строительства дома или ремонте помещения электрощиту уделяется особенная роль.

Что такое электрический щит и для чего он нужен?

Электрощиток называют различными именами, но несмотря на название функции его остаются одними:

  • Прием электрического тока из внешнего источника;
  • Распределение входящего напряжения по отдельным группам потребителям;
  • Защита всего дома от замыкания и перегрузок;
  • В современных устройствах есть приборы, которые отвечают за качество входящего напряжения и способны действовать на его изменение;
  • Защита всех домочадцев от поражения электричеством.

Как видно функции электрический щит выполняет множество, из-за этого монтаж необходимо проводить со всей серьезностью.

Принципы распределения электрического тока по группам

Напряжение, которое входит в дом, необходимо правильно распределить по всем приборам. Для этого есть несколько правил:

  • Все бытовые приборы, которые потребляют свыше 2 кВт питаются от отдельной линии. После УЗО или автомата не допускается никаких ответвлений;
  • Мощные приборы должны питаться кабелем более 2,5 мм сечением. Остальные приборы и освещение можно запитать и меньшими аналогами;
  • Некоторые приборы требуют подключение кабелем свыше 4 мм в сечении. Соответственно должны быть и установлены используемые автоматы;
  • По каждой комнате рекомендуется сделать отдельные ответвления. Таким образом при выходе из строя одного участка, все остальные комнаты останутся в рабочем состоянии;
  • Линии освещения для каждой комнаты также рекомендуется сделать отдельными.

Вначале покажется, что будет слишком большее количество автоматов и проводов. Но данные правила в эксплуатации лишь помогут, например, для увеличения количества подключаемых приборов.

Составление схемы электрического щита с УЗО и автоматами защиты

Без составления схемы будет очень тяжело производиться все монтажные работы. Если опыта в составлении схем нет, то лучше всего прибегнуть к помощи инженера-электрика. Но данные работы можно производиться и самостоятельно, главное придерживаться принципов распределения.

А также следующих правил:

  • На входе в дом должен быть установлен общий рубильник, который может обесточить весь дом;
  • Установка селективного УЗО при входе также крайне рекомендуется. При возникновении проблем на отдельном участке, данный УЗО обесточит весь дом;
  • Весь дом делится на определенные участки, которые будут питать отдельный автомат. На участок устанавливается свой УЗО.

Необходимо ли УЗО в электрическом щите для квартиры?

Только наличие УЗО может обеспечить электробезопасность в жилище. Для выбора необходимо придерживаться следующих принципов:

  • Для мощных приборов УЗО лучше выбрать с дифференцированным током срабатывания 30 мА. Но номинальный ток прибора выбираются большим, чем у применяемых модулей в его группе;
  • В комнатах с повышенной влажностью номинальный ток равняется 10 мА;
  • У групповых УЗО ток равняется, а в идеале превышает сумму токов, входящих в группу;
  • Приборы, выполняющие одновременно функции УЗО и автомата, применять не рекомендуется.

Как рассчитать количество мест в электрическом щите?

Все элементы электрощитка имеют одинаковую ширину. Именно поэтому рассчитать необходимый объем электрощита не так сложно. Но при этом стоит предусмотреть монтаж клеммника на DIN-рейку.

Если посмотреть на продаваемые электрощитки, то на каждый прибор выделен определенное место, которое соответствует одному модулю автомата (УЗО и т.д.). Также рекомендуется установка отдельной модульной розетки, которая будет активной при полностью обесточенном доме. Она занимает лишние 3 модуля.

Реле напряжение поможет отключить электроэнергию при нагрузке и обратному включении при нормальном токе. Такой прибор также будет занимать 3 модуля. Электрический счетчик также может занять определенное место от 6 до 8 модулей.

Пример расчета числа мест в электрическом щите

Если взять для примера 6 линий, которые запитаны на две группы. Тогда для расчета необходимо учесть следующее:

  • 8 модулей для электросчетчика;
  • 6 модулей для автоматов;
  • Так как 2 группы, тогда нужно 4 модуля для установки 2 УЗО;
  • 2 модуля для шин.

Таким образом необходимо 20 модулей в щитке. Но при этом стоит предусмотреть варианты расширения, когда понадобится необходимость в расширении. Идеальным будет щит на 24 модуля или еще больше.

Как выбрать хороший электрический щит

При выборе электрощита следует придерживаться следующих правил;

  • При открытом монтаже проводки лучше всего отдать предпочтение внешнему щитку. Это особенно целесообразно сделать в доме с деревянными стенами. Если проводка внутренняя, тогда и щиток лучше поставить внутренний. Но при этом нужно будет делать проем в стене.
  • При выборе материала есть выбор в пользу пластика и металла. Металлический варианты будут более долговечными, но при этом эстетические данные будут ожидать лучшего. А именно пластика, которые смотрится гораздо выгоднее. Но при этом пластик выгорает на солнце.
  • Приобретать щиток лучше всего в магазине, который давно на рынке и высоко оценивает свою репутацию.
  • Производитель также должен быть проверенным и выпускать качественную продукцию.

Как выбрать модульное оборудование в электрический щит?

После составления схемы распределения электричества и высчитан электрощиток, необходимо выбрать отдельные модули. Для этого также есть несколько правил:

  • Лучше всего отдать предпочтение проверенным производителям;
  • Кроме этого нужно брать отдельные модули одного производителя. Так как их ширина может незначительно отличаться. А доли миллиметра в 20 штуках может выйти уже в большое расстояние. Да к тому же разные размеры и формы могут выглядеть менее эстетично;
  • Для сборки щитка необходимо приобрести провод сечением в 6-8 мм, для щитка понадобиться не более 4 м;
  • Для групповых УЗО нужно предусмотреть наличие нулевой шинки;
  • Если есть неиспользуемые модули в щитке, тогда лучше всего приобрести заглушки;
  • Для фиксирования кабелей необходимо использовать хомуты.

Сборка и монтаж электрического щита

Монтажа электрощитка идеально делать в помещении при спокойной обстановке.

Монтаж корпуса электрического щита

Внешние будет проще смонтировать. Но не важно какой выбран щиток, необходимо придерживать следующих правил:

  • Помещение установки должно иметь хорошее освещение и проветривание. Идеальным будет место рядом с входом в дом.
  • Влажность помещение не должна превышать 60%.
  • От различных проемов должно быть более 15 см. Находиться в свободном доступе. В шкафах и гардеробах находиться электрощитам запрещено.
  • Выбранное место должно находиться вдалеке от газовой трубы и лекговоспламеняющихся веществ.
  • Высота от 140 до 170 см, но верхний край не должен превышать 180 см.

Если внешний щиток монтируется легко, то внутренний может доставить хлопот. Так для него необходимо сделать проем в стене.

Но стоит отметить, что в несущих стенах нельзя делать никаких ниш или необходимо согласовывать их расположение. Выходом может послужить фальш-стена из гипсокартона.

Организация ввода кабелей в электрический щиток

В щитках имеются каналы (не у всех производителей), для завода входящего провода. В основном диаметром они 16 или 20 мм, как раз под размер гофротрубы. На проводах делаются маркировка для удобства.

Разделка кабелей внутри электрического щита

Важнейший этап в сборке щитка – это правильное распределение проводов. Ведь проводов может быть много, и в результате неверной сборки получится хаос. Именно поэтому необходимо придерживаться следующих правил:

  • Все провода подписываются или маркируются согласно схеме;
  • Все действия нужно производить последовательно по участкам;
  • Провода здесь можно использовать без второй изоляции.

Защита внутренностей электрического щита от ремонтно-отделочных работ

При проведении отделочных работ, щиток требует защиты. Так необходимо обезопасить самих работников от поражения электрическим током. Для этого все оголенные провода должны быть изолированы.

Пластиковую крышку лучше всего снять и заменить ее на аналогичного по размеру пластиковую или картонную заглушку.

Предварительная сборка электрощита на рамке

Существует два варианта сборки элементов в щитке:

  1. Линейная. В данной сборке все модули собираются в следующей последовательности: Главный рубильник, все УЗО, все автоматы;
  2. Групповая. В этом случае после главного рубильника монтируется УЗО и его группа автоматов и т.д.

При монтаже следует придерживаться следующих правил:

  • Сечение кабеля между различными модулями должно равняться сечению входящего кабеля;
  • Вход у большинства модулей осуществляется сверху, а снизу выход;
  • Монтаж производится только целым кабелем.

Окончательный монтаж электрического щита. Подключение групп потребителей

Окончательный монтаж производится в следующей последовательности:

  • Все участки обесточены;
  • Удаляется картонная или пластиковая заглушка, и все кабеля распределяются по своим местам;
  • Крепятся шины. Если щиток металлический, то необходимо использовать изоляторы;
  • Провода собираются хомутами группами: ноль, фаза, защитный ноль;
  • Провода маркируются, чтобы потом была возможность определить их назначение;
  • На каждом этапе монтажа должно производиться проверка ее правильности.

Пусконаладочные работы

Перед запуском всей системы необходимо произвести следующие работы:

  • На входах в автоматы и УЗО должно быть тестером проверено напряжение. Это требуется для исключения короткого замыкания;
  • Разные участки необходимо включать последовательно с проверкой работоспособности каждого. Начинать следует с линий, питающие бытовые приборы с высокой мощностью;
  • Электрощиток держится открытым несколько часов, пока производится тестирование всей системы напряжения;
  • Только после этого тестирования навешивается и закрывается крышка, а перед этим монтируются заглушки на свободных местах модулей;
  • Для простоты на внутреннюю часть дверцы наклеить схему.

Эксплуатация электрического щита

Электрощит должен находиться под постоянным контролем. Следует уделить внимание:

  • Через месяц нужно протянуть все контакты;
  • Лучше всего щиток держать закрытым ключом;
  • Все проживающие должны находиться в курсе действий при отключении УЗО или автоматов;
  • Ежемесячно производить проверку функционирования автоматов и УЗО.

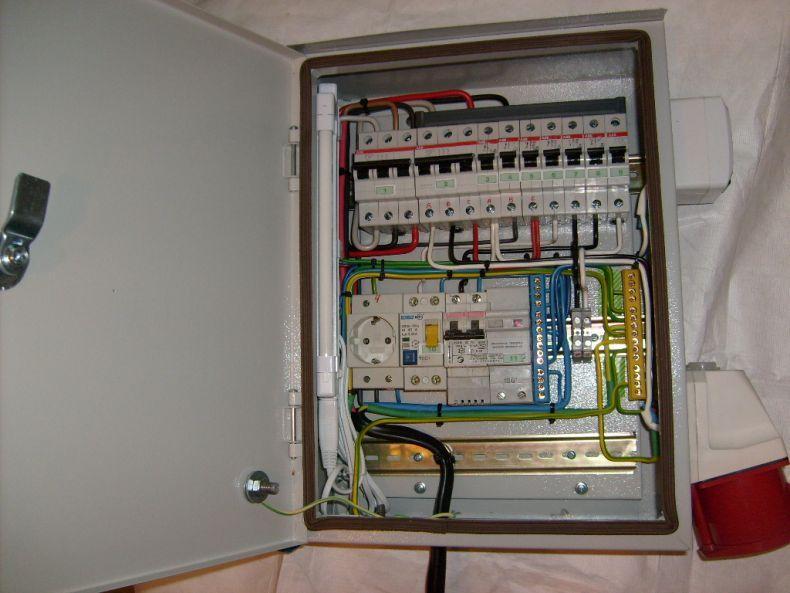

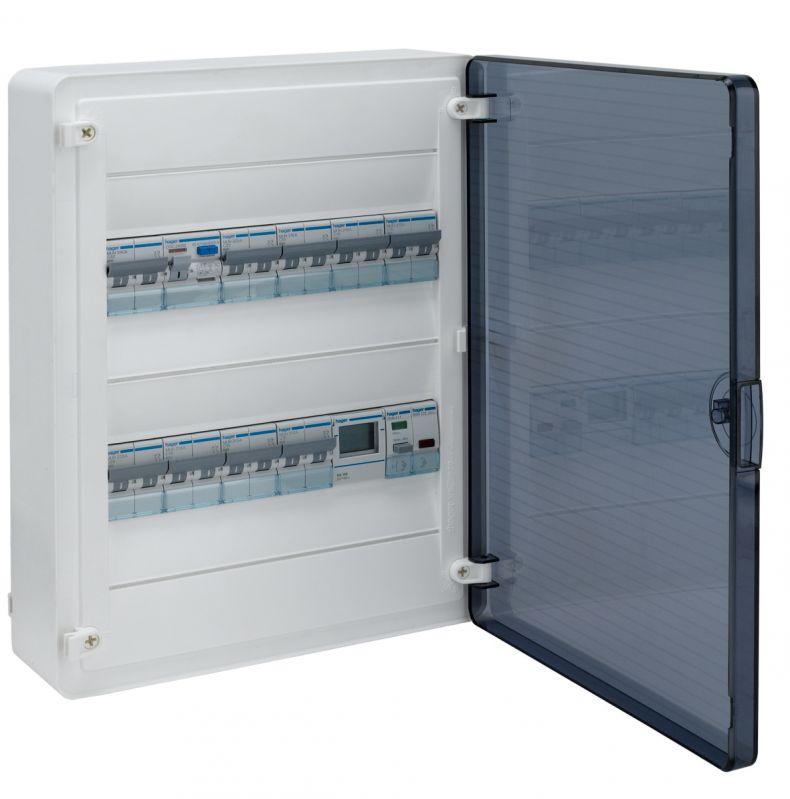

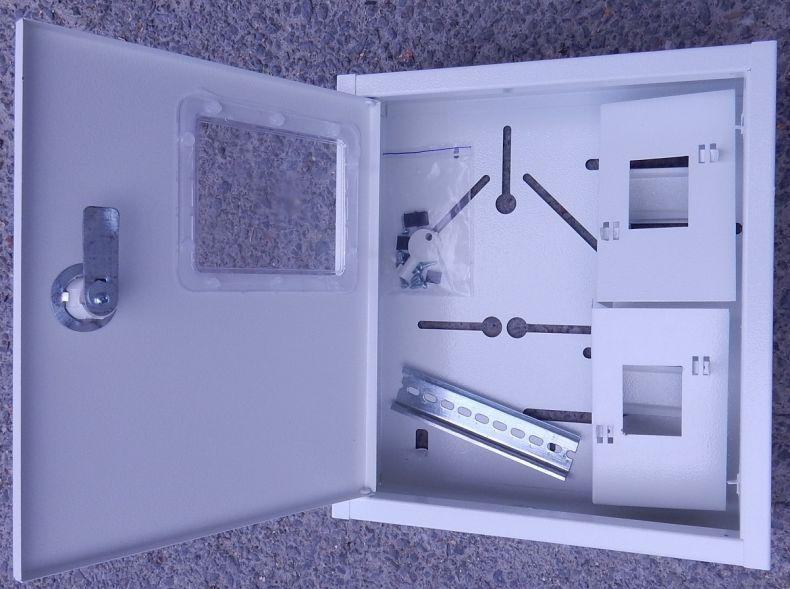

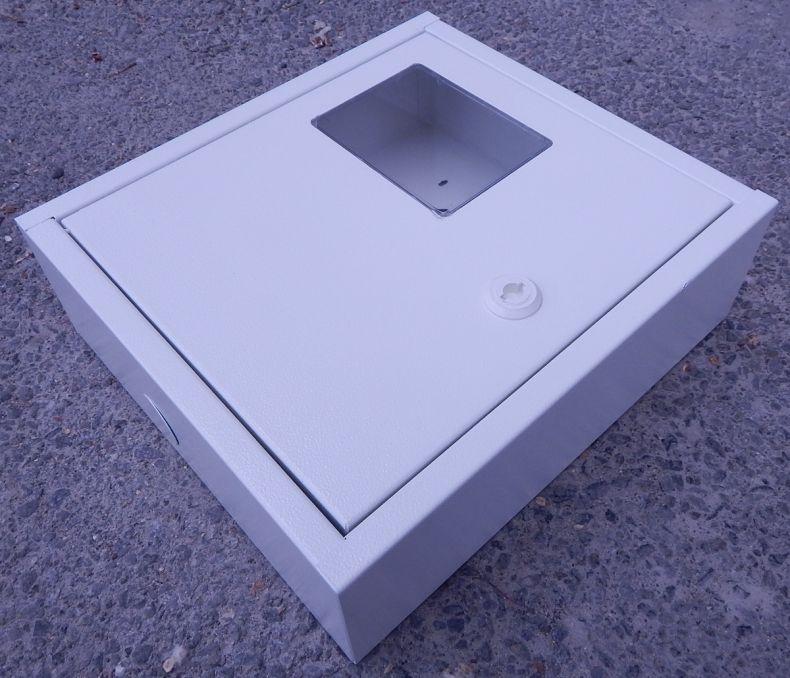

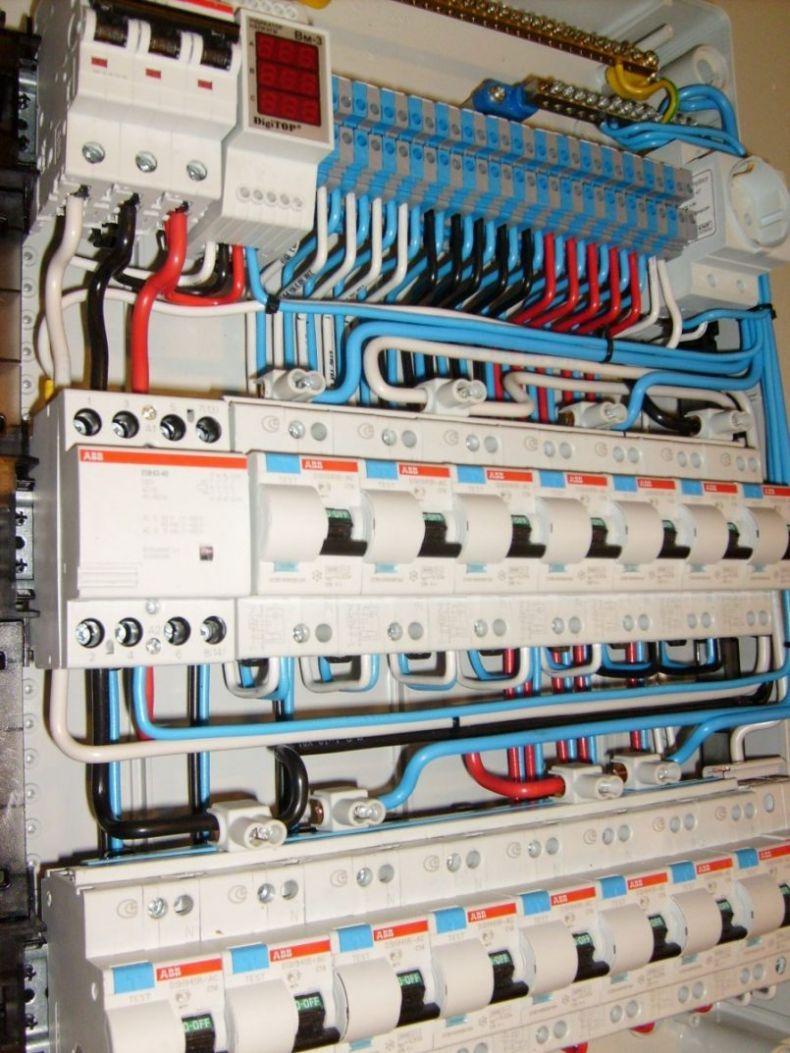

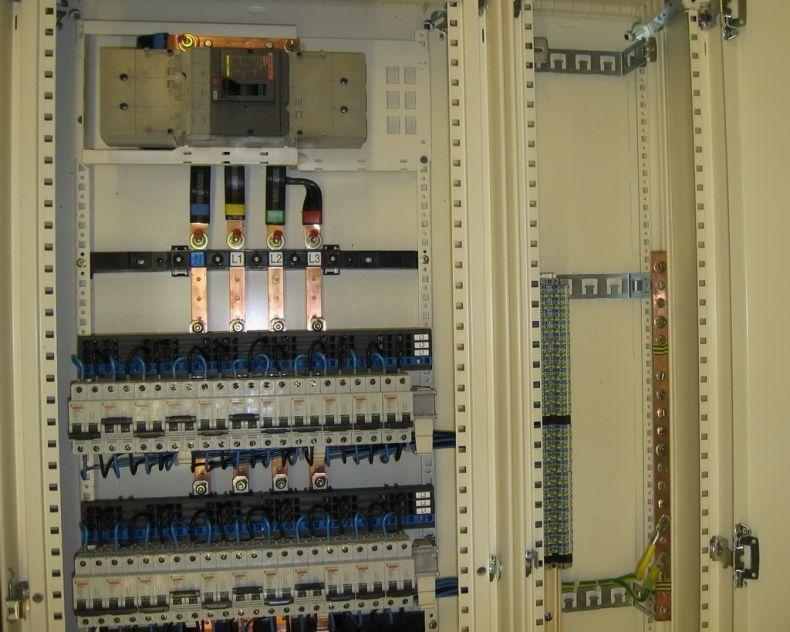

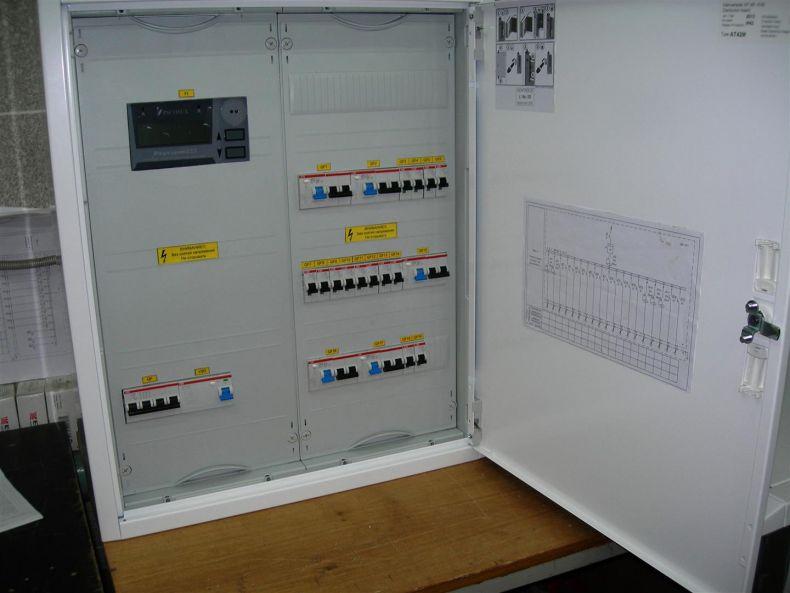

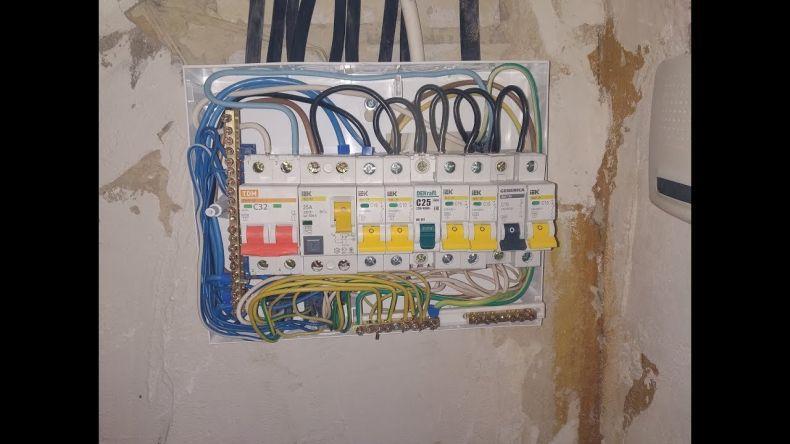

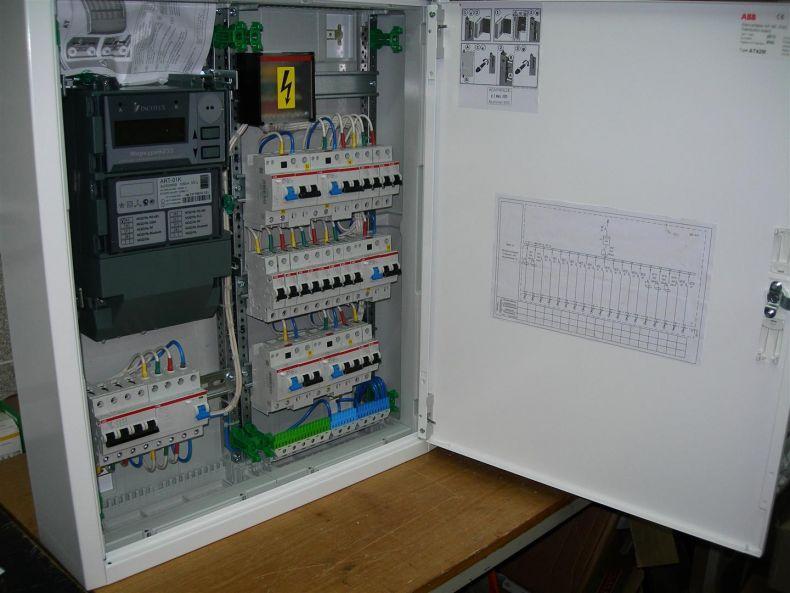

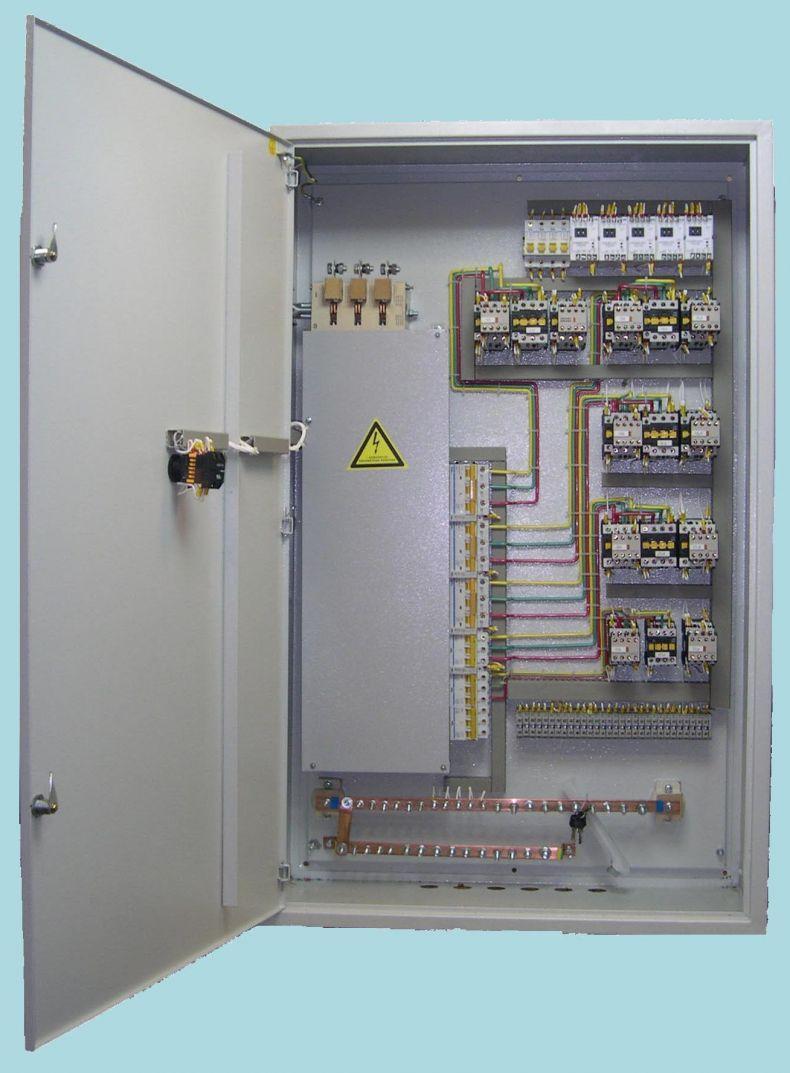

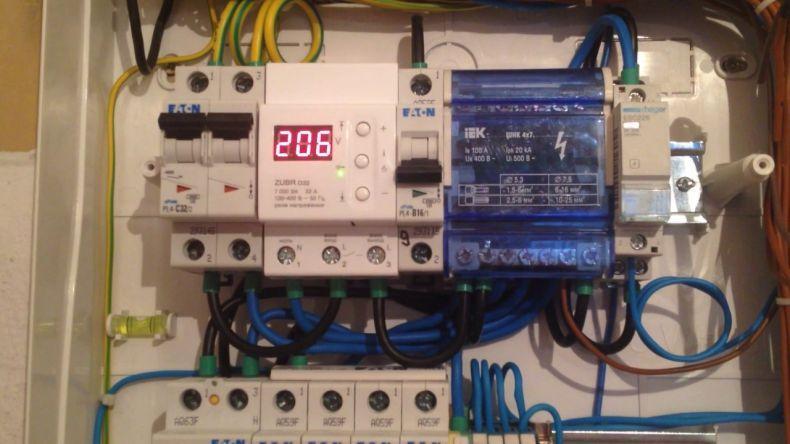

Фото сборки электрощита
