Датчик движения для включения света — принцип действия и схема монтажа уличного или на лестнице со звуком включателя света

Рациональное использование электричества – самая разумная мысль нового века. Однако, есть такие места, где освещение просто жизненно необходимая константа. Чтобы автоматизировать процесс включения и выключения света, специалисты придумали датчик движения.

Будучи помещенным в цепь питания, этот небольшой прибор регистрирует любое движение в радиусе видимости. Подходит для освещения уличной местности, лестничных клеток и других помещений.

Виды датчиков движения

Существует несколько основных типов устройств, похожих в общем плане, но отличающихся в мелких деталях. Тип эксплуатации в этом деле, одна из самых важных отличительных особенностей.

Главное, на что точно следует обратить внимание – та область применения, где можно устанавливать эти незамысловатое устройство.

Тип питания

Датчик света питается из определенного источника, который не всегда можно реализовать в заданных параметрах. Существуют следующие разновидности:

  • Приборы, которые питаются от сети (называются проводными) – не менее 220 В.
  • Беспроводные устройства, полностью зависящие от мощного съемного аккумулятора или вставляемых батареек.
  • Проводные источники больше распространены, они удобны и не нуждаются в смене батареек в самый неподходящий момент. Те что не требуют питания от сети тоже встречаются, но их используют не так часто. Их польза состоит в рациональном взаимодействии с низковольтными источниками.

Способ определения наличия движения

Датчик движения создан для того, чтобы определять движущиеся объекты. Именно они служат своеобразным «триггером» для подачи света. При этом есть различия в методах:

  1. Инфракрасные. Эти датчики производят реакцию, когда считывают тепло. Они сканируют выбранную зону на предмет теплокровных существ. При этом они не могут отличить человека от животного, поэтому срабатывают и на домашних питомцах. Представители класса пассивных устройств – могут реагировать на сторонние изменения, но сами ничего не вырабатывают.
  2. Акустические. Тоже являются представителями пассивной подгруппы. Главное отличие – датчики улавливают звуки, сторонние шумы или механические хлопки. Всех лучше ведут себя в подвалах, ведь дверь на «минус первый этаж» открывается только когда это действительно необходимо. В другой местности применять акустические датчики не так эффективно.
  3. Микроволновые, ультразвуковые. В противовес первым двум типам, эти датчики относятся к активному виду устройств. Очень часто используются для охранных систем.

Технические характеристики датчиков движения

Технические характеристики один из самых важных этапов. Именно от них зависит срок службы устройства, правила его эксплуатации.

Угол обзора датчиков движения

Тут не нужно быть асом в геометрии, максимальный угол обзора 360°. Эти датчики имеют самый широкий угол обзора, они нужны в тех местах, где просматривается каждая сторона. Также под определение широкого радиуса обзора попадают датчики от 180°. Их обычно закрепляют на стене, тогда «слепая» зона будет надежно защищена.

Самая минимальная величина горизонтального угла обзора составляет 90°. Обычно такие датчики устанавливаются над дверью, чтобы фиксировать всех входящих.

Вертикальный угол обзора может иметь меньший диапазон – от 15 до 20°. Самый широкий обзор дают вертикальные датчики на 180°.

Дальность действия

При выборе дальности действия нужно учитывать наличие датчика движения на улице или в закрытом помещении. Если данное приспособление устанавливается в помещении, то как только включится свет радиус действия сужается и составляет до 8 метров.

На улице ситуация меняется, ведь освещенность, особенно в вечернее время, не такая большая. Нужны датчики с большим охватом, которые будут просматривать более обширную зону. Однако, в этой ситуации есть минус – постоянные осечки из-за большой зоны покрытия.

Мощность подключаемых светильников

Все датчики движения разные, и мощность у них отличается, но все они неизменно работают с подачей тока. Здесь проще посчитать суммарную мощность всех приборов, подключаемых к датчику.

  • Максимум (согласно дальности действия) – 12 метров;
  • Угол – 100°;
  • Максимум по мощности 1000Вт.

Иногда вследствие неправильных расчетов приходится переплачивать. Чтобы избежать этой оплошности можно выбрать не стандартные варианты потребляющие энергию на максимум, а другие более оптимальные варианты. К энергосберегающим устройством относятся:

  • газоразрядные;
  • люминесцентные;
  • светодиодные.

Способ и место установки датчиков движения

Самые однозначные типы деления ламп заставляют забывать о более неочевидных вариантах. Согласно тому месту, куда устанавливается датчик движения можно выделить несколько видов:

  • Корпусные модели. Достаточно миниатюрные приборы, монтируются на специальные кронштейны. Чаще всего прикрепляются к стенам или потолку.

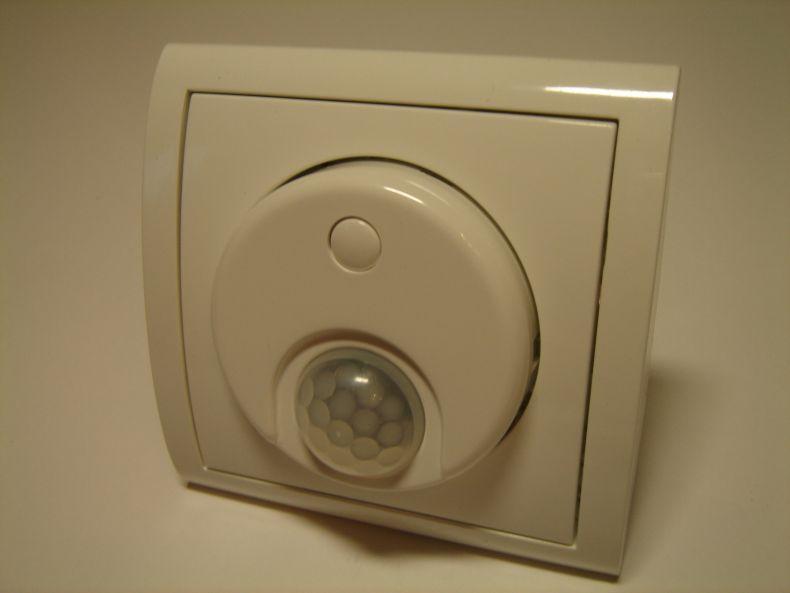

  • Встраиваемые модели. Эти датчики используются в тех случаях, когда нужна скрытая от посторонних глаз установка. Небольшое устройство помещается в заранее созданное углубление, для большей скрытности маскируется под интерьер.

Дополнительные функции датчиков движения

Производители каждый год совершенствуют свои технологии и наделяют датчики движения дополнительными функциями.

  1. Иногда прибор устанавливается в помещении, где большую часть времени автоматически светло благодаря естественному освещению. Чтобы датчик движения не срабатывал напрасно, а электроэнергия не тратилась зря устройство наделяют фотореле. Этот элемент встраивается в цепь.
  2. Для любителей домашних животных разработаны датчики, которые умеют «считывать» параметры питомца и соотносить их с человеческими. Однако они бесполезны против крупных животных – лабрадора от человека они не отличат.
  3. Датчики отключающиеся сразу после того, как объект воздействия покидает зону видимости не всегда удобны. В таких случаях предусмотрена задержка отключения света позволяющая неспешно завершить все действия.

Где разместить

Для размещения выбирается открытое место с лучшим углом обзора. Осветительные приборы должны находиться не в прямой зависимости от датчика, иначе он не будет работать в нужном ключе. Также рядом следует исключить любые отопительные переносные системы или другие устройства, создающие циркуляцию воздуха.

Мощный поток регистрируется системой как движение и устройство будет постоянно срабатывать. Объекты, которые заслоняют угол обзора тоже сильно усложняют работу, их нужно либо убрать, либо переместить датчик подальше.

Датчик движения для включения света: схемы установки

Самая простая схема состоит из датчика движения и лампы. Первый должен быть подключен в разрыв фазного провода. Заканчивается на он на лампе, что очень актуально для темных помещений, где постоянно нужно дополнительное освещение.

При этом подключается – фаза, ноль заводятся на вход. Первая с выхода на лампу, а ноль вместе с землей со щитка.

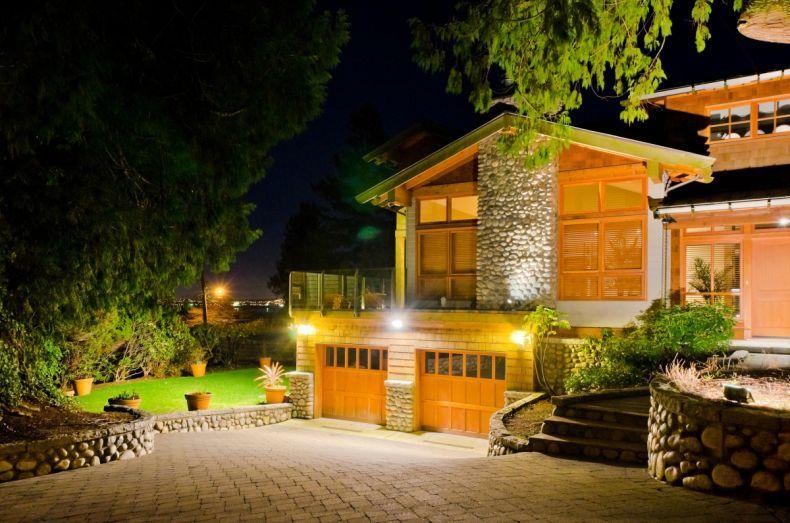

Для уличного освещения в схему необходимо добавить тот самый элемент – фотореле. Его еще можно заменить выключателем. Все эти элементы способны приостановить работу датчика при естественном дневном освещении. При этом фотореле автоматизирует процесс, что очень удобно.

Регулировка (настройка) датчика движения

Когда процесс монтажа будет завершен, наступает последний этап – регулировка нужных параметров. Настраивать датчики движения обязательно сразу после установки. Для этого существуют специальные регуляторы, которые поворачиваются при выборе необходимого режима.

Угол наклона

Информация актуальна для датчиков прикрепляемых к стенам. Чем лучше угол наклона, тем больше шире обзор датчика. Все устройства закрепляются на кронштейны, с помощью них можно изменить угол наклона датчика.

Здесь все выполняется индивидуально в зависимости от высоты, повешенного прибора. Стандартная рекомендованная высота составляет около 2,5 метров. При таких параметрах даже самые узконаправленные модели получают самый лучший угол обзора.

Чувствительность

Этот параметр обычно подписывают тремя буквами SEN. Выбирается лучшая чувствительность от минимальной до максимума. Настройка требует времени, ведь именно от нее зависит считывание датчиком мелких объектов. Обычно вначале настраивается более низкая или вовсе минимальная чувствительность, а после нескольких часов наблюдения она корректируется до нужного параметра.

Время задержки

Время задержки зависит от производителя – некоторые предусматривают до 15 минут. Это значение можно найти благодаря небольшому регулирующему колесу и подписи указывающей на время (обычно это английское «time»). Прочитать о данной функции и ее максимальных и минимальных значениях можно в инструкции. Чтобы проверить правильно выставление время, можно засечь его самостоятельно, а затем подкорректировать.

Уровень освещенности

Зависит от фотореле, поэтому присутствует не во всех датчиках движения. Стандартно подписывается как LUX и имеет минимальные и максимальные значения. Вначале выставляется самое большое из возможных значений. В нужное время, регулятор потихоньку передвигается к минимальному значению пока свет не загорится.
