Дифференциальный автомат (дифавтомат): советы по выбору схемы подключения с описанием, что это такое и для чего используют

Электрическая энергия является одной из самых востребованных сфер в современном мире. Ни один день обычного человека не проходит без использования электрической сети и электроустройств.

Именно потому, что данная сеть представляется жизненно важной для владельцев электроники, возник вопрос о том, как защищать электросети от резких нагрузок и резких перепадов напряжения. Дифференциальные автоматы – это такие автоматы, которые предназначены для осуществления защиты электросетей и сочетают в себе несколько функции.

Все функции данного аппарата направлены на осуществление защиты сети и ее безопасности. На данный момент, установка таких автоматов рекомендуется специалистами для всех типов электропроводок.

Принципы работ дифференциального автомата заключаются в предотвращении сети от перегрузки, что может вызвать короткое замыкание и другие последствия

Особенности устройства дифавтоматов

Для полного понимания процесса работы данного прибора, вам стоит обратить внимание на особенности функционирования двух составляющих дифавтоматов для осуществления защиты от перенапряжений:

• Автоматических выключателей, которые представляют собой прибор для выполнения функций по автоматизации процесса отключения электропитания. Главным свойством, которым должно обладать это устройство, является предотвращение перегрузки электропроводки и регулирование ее температуры, для предотвращения перегревов. Выключатель должен обладать функцией предотвращения плавления электропроводки, ведь данный процесс может вызывать короткое замыкание и другие неприятные последствия. Данное устройство состоит из теплового и электромагнитного расцепителей, каждый из которых защищает сеть от разных типов электрических токов (токов, из-за которых могут возникнуть короткие замыкания и токов, которые вызывают перегрузки).
• Устройств защитного отключения (УЗО), назначение которых состоит в защите сети от тока утечек. Этот вид тока представляет собой подачу электроэнергии нежелательным путем, что может приводить к пожарам. Функционирование происходит путем коммутации, то есть замыкания и размыкания групп электрических сетей.

Стоит отметить, что подключение дифавтомата с процессом заземления более безопасный, чем подключение без него.

Разновидности дифференциального автомата

Так как данное устройство защиты является очень востребованным на рынке, производители электрических устройств предлагают на выбор несколько типов дифавтоматов.

Рассматривать виды этого устройства можно по двум характеристикам: по типам устройства защитного отключения и по их классам.

По классам УЗО можно разделить на:

• Электромеханическое, которое не зависит от напряжений питания, поэтому является наиболее надежным и безопасным. Работа такого устройства выполняется за счет дифференциальных токов, поэтому нет необходимости в контроле напряжения.
• Электронное, которое зависит от напряжений питания. Недостатком такого дифавтомата является необходимость в электропитании для функционирования и выполнения защитной функции. Из-за своего недостатка данный автомат менее популярен, чем электромеханический, но и цена на него намного ниже.

По типам УЗО выделяют:

• Дифавтоматы с маркировкой АС. Защищает от синусоидальных дифференциальных токов, которые возникают моментально, или же потихоньку возрастают. Данные автоматы являются наиболее распространенными.
• Дифавтоматы с маркировкой А. Данный автомат целесообразно использовать с целью защиты электрических устройств, которые работают с постоянным током.
• Дифавтоматы с маркировкой В. Эти приборы не очень популярны в бытовом использовании, так как их защитные функции направлены на промышленные масштабы или очень сложные электрические цепи.
• Дифавтоматы с маркировкой S. Отличительной особенностью данного автомата можно назвать выдержку временного промежутка до отключения сети. Применять такое устройство можно в составе комплекса защитных устройств, срабатывание которых должно происходит в определенных последовательностях.
• Дифавтоматы с маркировкой G. Данный автомат отличается от предыдущего только меньшим временным промежутком до отключения.

На какие технические параметры обратить внимание

При изучении рынка данных автоматов вам стоить знать, на какие характеристики обращать внимание, чтобы правильно выбрать устройство.

Рассмотрим основные параметры:

• Показатель номинального тока. Этот показатель указывает на то, какие нагрузки автомат сможет выдержать. Обычно, данный показатель производители указывают на упаковках или самом корпусе. Например, на фотографиях дифференциального автомата можно увидеть, что этот показатель отмечается маркировкой от шести до шестидесяти трех ампер.
• Показатели времени срабатывания автомата.
• Показатели дифференциального тока утечек. Существуют автоматы с данным показателем в десять или тридцать миллиампер.
• Вид реагирования устройства. Стоит выбирать с учетом того, опасность какого тока существует в вашей электрической сети.
• Показатель способности отключения. Данное значение устанавливается номиналами автоматов.

Классы токоограничений. От него зависит скорость отключения электролиний, когда возникают критические токи.

Преимущества и недостатки устройства

Как и все устройства данного типа, дифавтоматы имеют ряд своих плюсов и минусов.

Специалисты выделяют перечень преимущественных качеств, среди которых:

• Компактные размеры, что обеспечит больше места в распределительном щите.
• Совмещение в себе защитных функций двух устройств.
• Простота установки и электромонтажных работ.
• Маленькое количество точек соединений провода.
• При срабатывании происходит полное размыкание всех питающих проводников.

Среди недостатков можно отметить:

• Высокие цены.
• Сложность в диагностике причин срабатываний.
• Потребность в полной замене устройства при небольших поломках.

Производители дифференциальных автоматов

Приобретая данное устройство, необходимо выбирать уже проверенных представителей рынка, так как дифавтоматы это важная часть всей электросистемы в доме.

Рассмотрим наиболее популярные фирмы, которые являются лучшими производителями этого прибора:

• Производитель из Франции Легранд
• Швейцарский производитель АББ.
• Российский производитель ЕКФ.
• Российский производитель ИЕК.
• Немецкий производитель Шнайдер Электрик.

При приобретении устройств данных производителей вы можете не сомневаться в их качестве и безопасности, так как данные представители уже давно хорошо зарекомендовали себя на рынке электрических товаров.

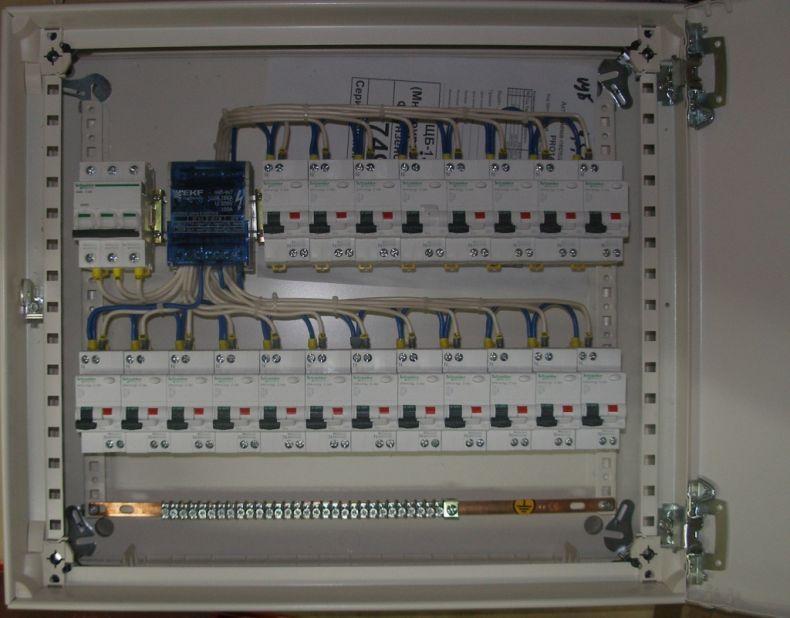

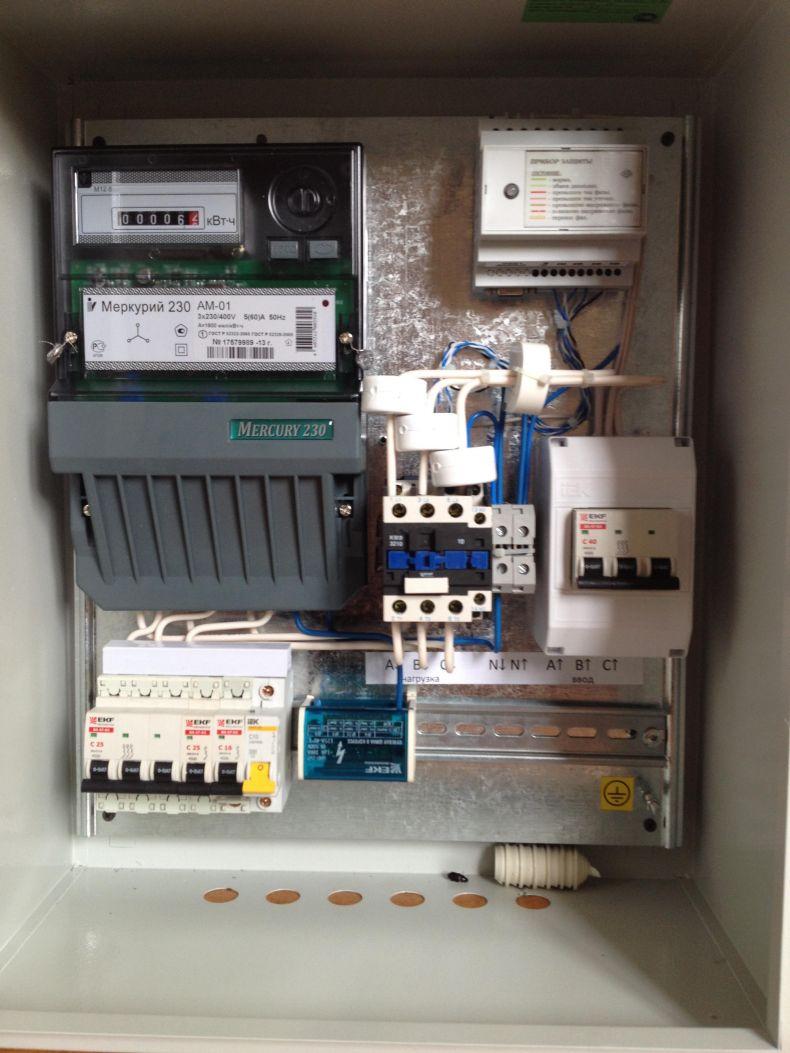

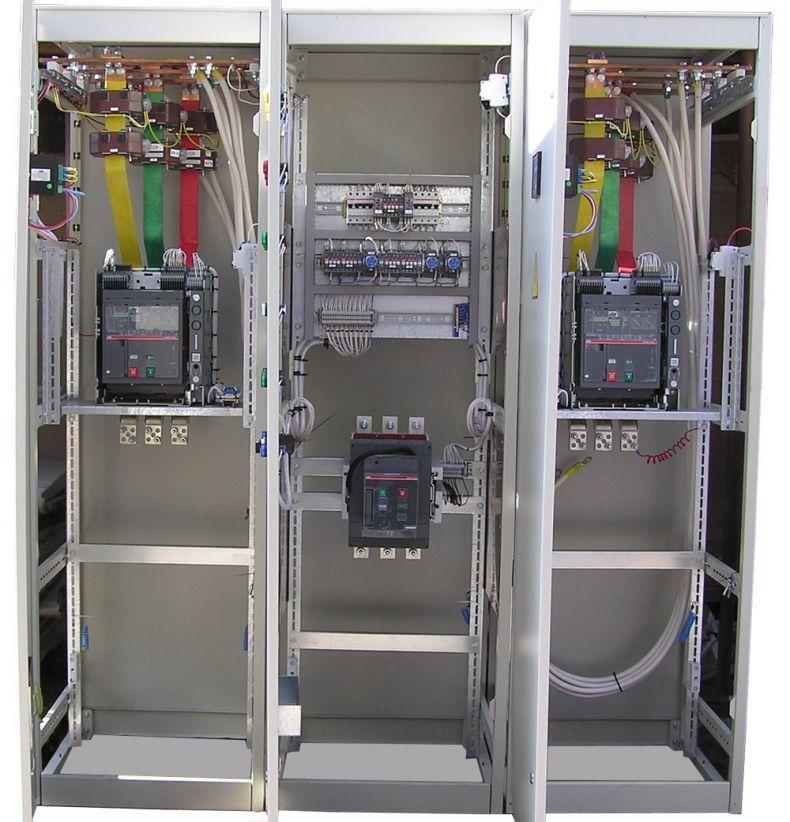

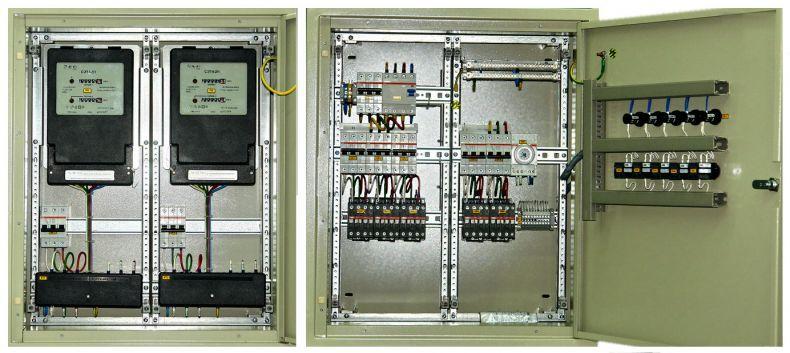

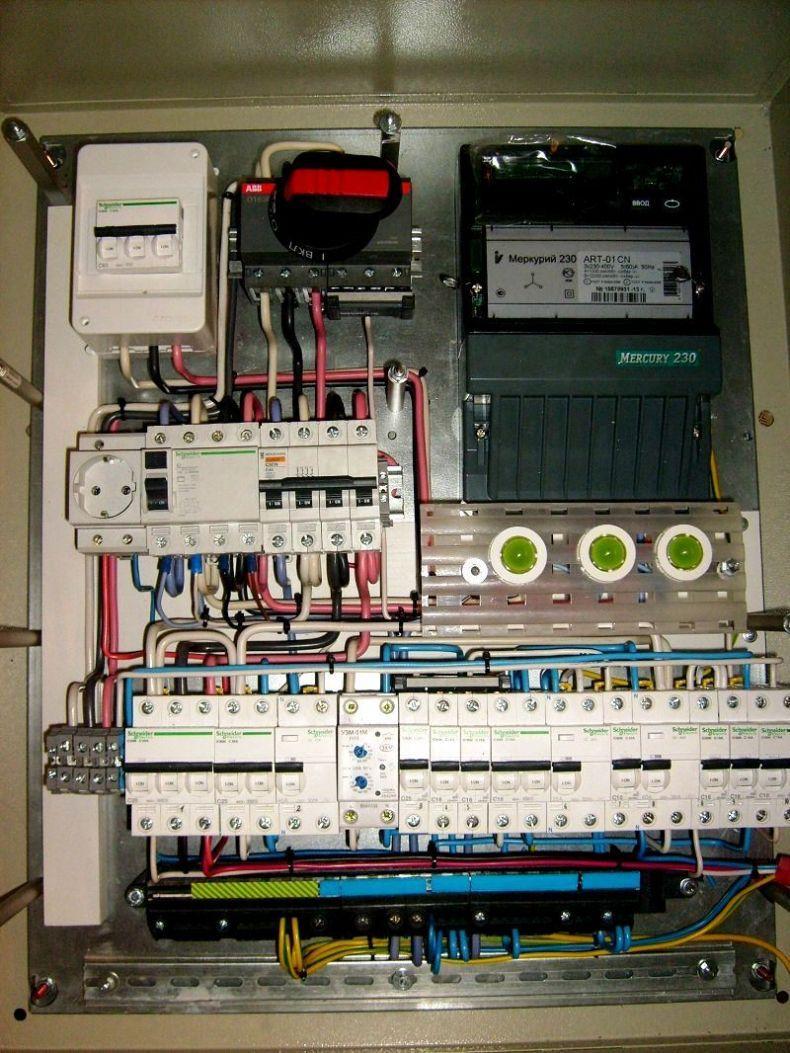

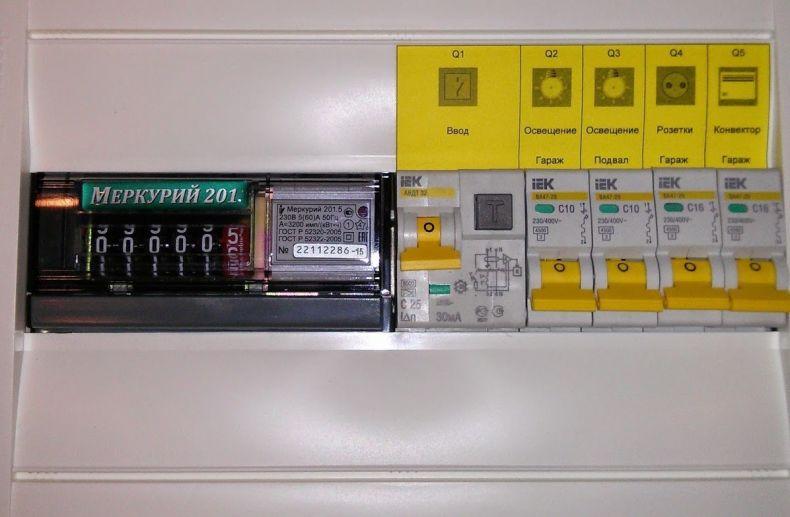

Фото дифференциальных автоматов (дифавтомат)
