Как подключить автомат в щитке на 220 и 380В своими руками? Всё о монтаже и сборке электрощита в квартире или частном доме
Когда дело касается электропроводки, ошибки могут нести критически серьезные последствия. Прежде всего стоит помнить о том, что если вы не уверены в собственных силах, то стоит доверить это ответственное задание профессионалам.
Сегодня мы разберем процесс правильного подключения автомата в электрощитке. Это трудоемкая и сложная работа, так что при её выполнении нужно строго следовать инструкциям.

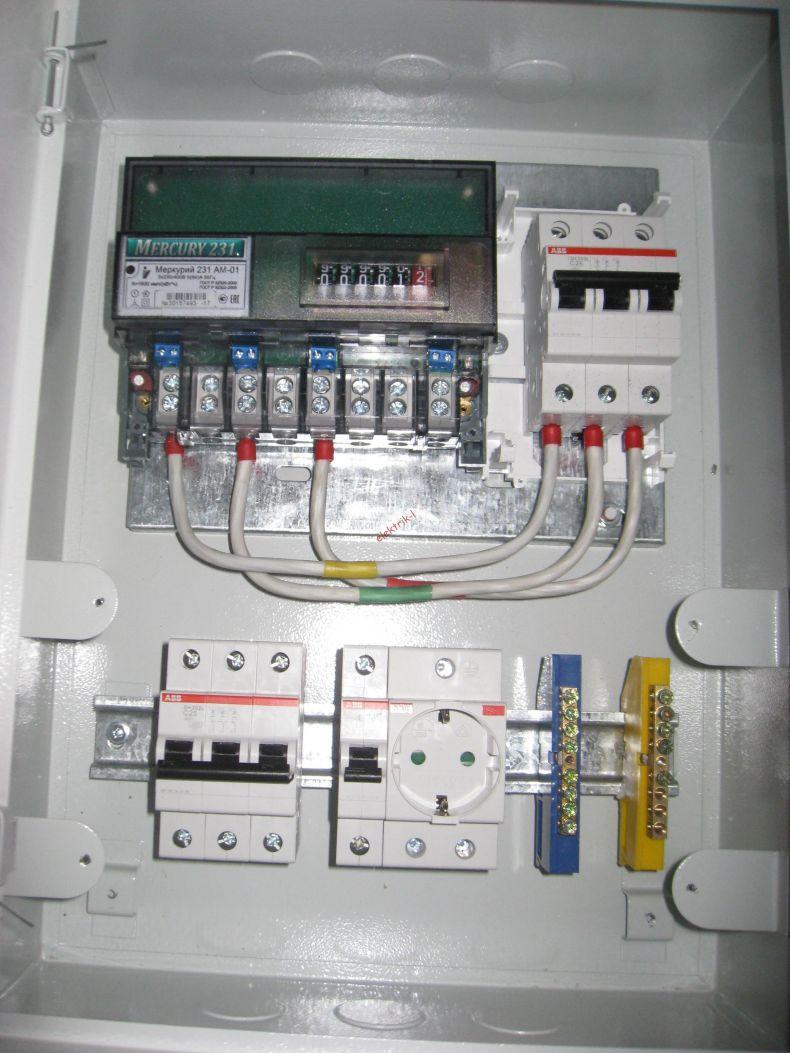

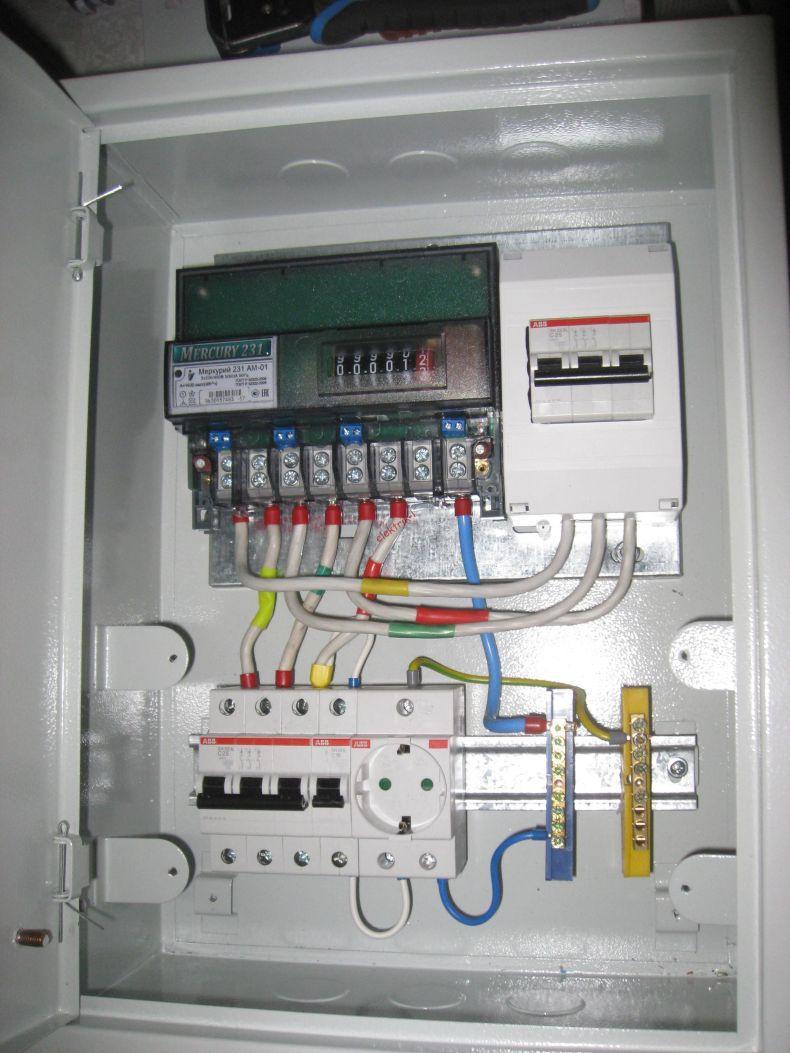

Куда устанавливают электрощит для счетчика и автоматики
Прежде всего вы должны определиться с тем, в каком месте будет установлен щиток. Профессиональные мастера рекомендуют делать это около входной двери — это отметает необходимость прокладывания кабеля с лестничной клетки и делает процесс монтажа проще.
Закреплять щит нужно на уровне глаз — так снимать показания будет куда легче.
Схема подключения автоматов в электрощите
Перед тем, как начать установку автомата, следует изучить его устройство. Оно включает в себя несколько элементов:
- Вводной автомат;
- Счетчик;
- УЗО (устройство защитного отключения);
- Линейные автоматы;

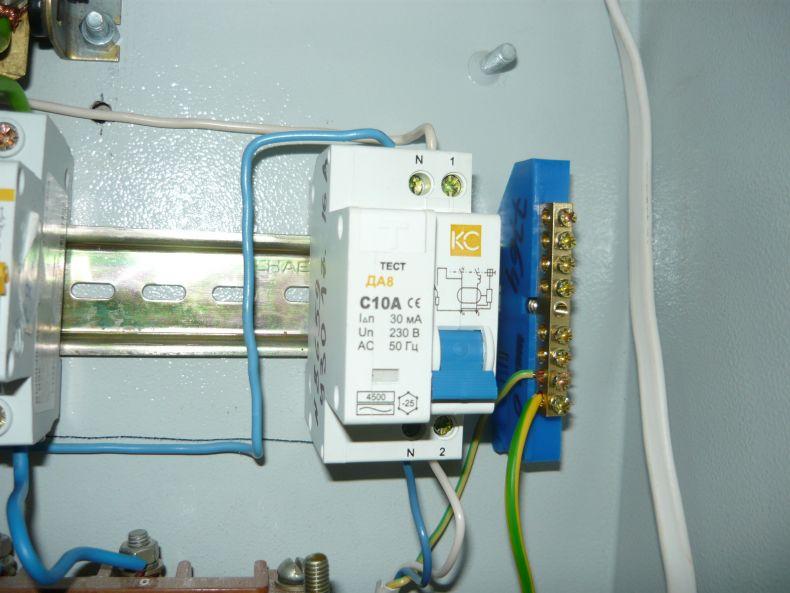

- Дифференциальные автоматы;
- Монтажная рейка;
- Гребенка;
- Шина распределения.
Что представляют собой автоматические выключатели
Автоматические включатели — это устройства, которые защищают электрическую проводку от возгорания. Важно отметить, что они предотвращают перегрев, но от электрического тока защищить не смогут.
Если в момент короткого замыкания в сети появится ток, то автоматический выключатель отключит его. Поэтому важно, чтобы все автоматические выключатели были исправны. Устанавливают их на входе.
Устройство автомата
Зачастую автомат состоит из следующих элементов:
- Рукоять взвода (включает и отключает устройство, если возникает потребность в монтаже);
- Механизм включения;
- Контакты, соединяющие и разрывающие общую цепь;
- Зажимы (подключают к защитному устройству);
- Механизмы, которые работают по условию (биметаллические пластины, винты регулировки и др.);
- Дугогасительная камера.
Как устроен механизм отключения
Каждый автомат наделен определенным механизмом, способствующим разрыву цепи при повышении силы тока.
Работает он по одному из двух принципов:
- Электромагнитный;
- Тепловой.
По такому же принципу работают, например, электрические чайники, которые автоматически отключаются при вскипании воды.
Маркировки на автоматах
Каждая из моделей автомата обладает собственными обозначениями, которые нужны для правильной идентификации. Знать о маркировке необходимо, чтобы понимать, подходит ли устройство для задуманных вами целей.
- Логотип производителя. Марку компании можно отличить и по внешнему виду устройства, но для точности лучше проверить логотип.
- Вид устройства. Каждое устройство отличается своим коэфициентом чувствительности.
- Номинальный ток.
- Допустимый предел выключения.
- Схема.
Обозначение вида автомата
Буквы обозначают номинальный ток, который может подаваться на автомат данного типа.
Количество полюсов Число полюсов на каждый автомат должно соответствовать количеству фаз, протекающих через него.
Маркировка автомата и число полюсов (например, 3P, 4P) На корпусе автомата имеется обозначение, которое позволяет определить количество фаз и их напряжение. Обозначения на автомате В процессе подключения автомата необходимо обязательно учитывать эти обозначения.
Какой автомат выбрать
В процессе выбора устройства прежде всего нужно учесть предельно допустимый ток. Допустимый ток одного прибора должен быть не менее 10 А, а суммарный – не более 100 А. При расчете тока нужно учитывать, что некоторые приборы (например, холодильник) имеют повышенную мощность.
Если учесть, что на один прибор приходится не более 10 Вт, то мощность холодильника будет составлять 10 х 60 = 600 Вт. Для того чтобы не ошибиться с выбором устройства, лучше всего обратиться к специалисту.
Помимо этого, необходимо учитывать толщину проводки, потому что именно она является элементом, по которому течет электрический ток. Во внимание следует взять количество полюсов:
- Один полюс. Только для примитивных устройств.
- Два. В квартирах, где есть кондиционер, телевизор, холодильник и другие приборы, способные потреблять большую мощность.
- Четыре. В больших домах, в которых есть стиральные и посудомоечные машины, а также другие сложные бытовые приборы.

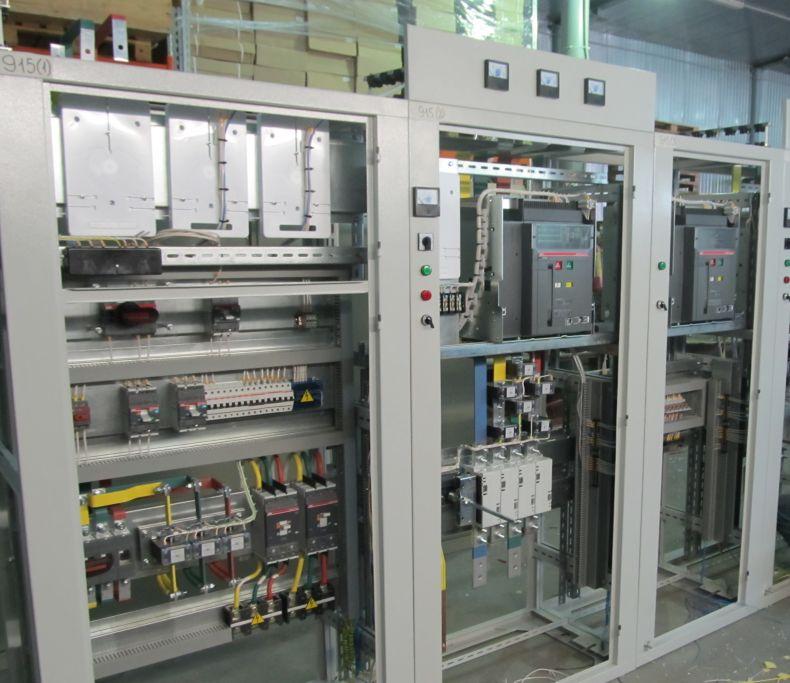

- Шесть. На промышленных объектах, например, на заводах, станциях, складах, в офисах и так далее.
- Восемь. В офисных зданиях, торговых центрах, административных зданиях и других местах, где много компьютерной техники, телевизоров, игровых консолей и т. д.
Устанавливать автоматы от большего к меньшему. Первым делом фиксации подвергается автомат, имеющий два полюса. Потом фиксируется однополюсный автомат. За ними идут устройства с маленькой мощностью.
Если в помещении установлено много электробытовых приборов, то можно установить несколько автоматов. Однако при этом следует соблюдать общие правила установки. Вначале ставят автомат на питание розетки под стиральную машину.
Затем – на розетку, предназначенную для холодильника. А уж потом на розетки с посудомойкой, бойлером и т. д. При установке автоматов учитывают, что их мощность должна быть меньше суммарной мощности всех подключенных приборов.
Правила подключения автоматических выключателей
Как только вы определились с видом автоматов, нужно заняться их подключением. Придерживаясь инструкции, сделать это можно просто и без затруднений. Профессиональными навыками в данном случае обладать необязательно.
Вот какие инструменты и элементы комплектующих понадобятся вам в работе:
- Электрощиток;
- Ножницы для работы с металлом;
- Приспособления для снятия изоляции;
- Бокорез;
- Отвертки;
- Винтоверт;
- Гребенки и провода;
- Комплект автоматики.
При работе с установкой электрощитка, придерживайтесь правил безопасности. Прежде всего это:
- Не прикасайтесь к токоведущим частям.
- Не допускайте воздействия на токоведущие части открытого огня, искр, высокой температуры нагрева.
- Не беритесь за токоведущие элементы, не касайтесь руками проводов без изолирующих приспособлений, не проникайте внутрь щитка.
- При работах в электрощитке используйте диэлектрические перчатки и инструмент из диэлектрического материала.
- При выполнении работ по замене или монтажу электрооборудования в электрощите, обязательно отключите напряжение.

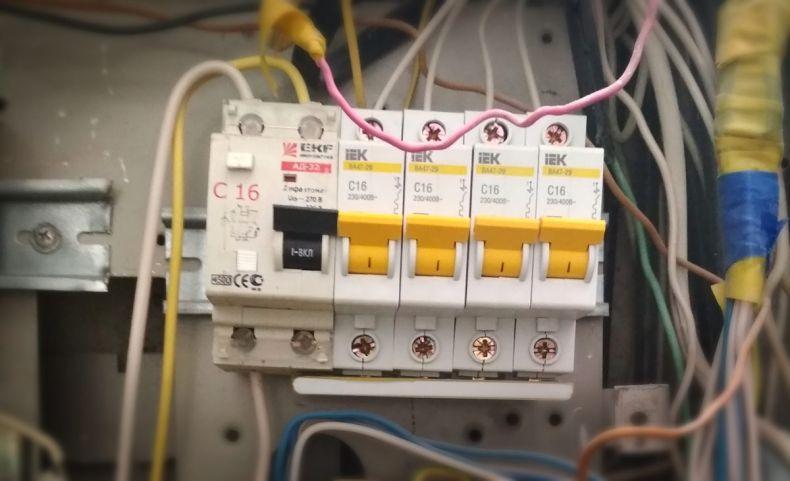

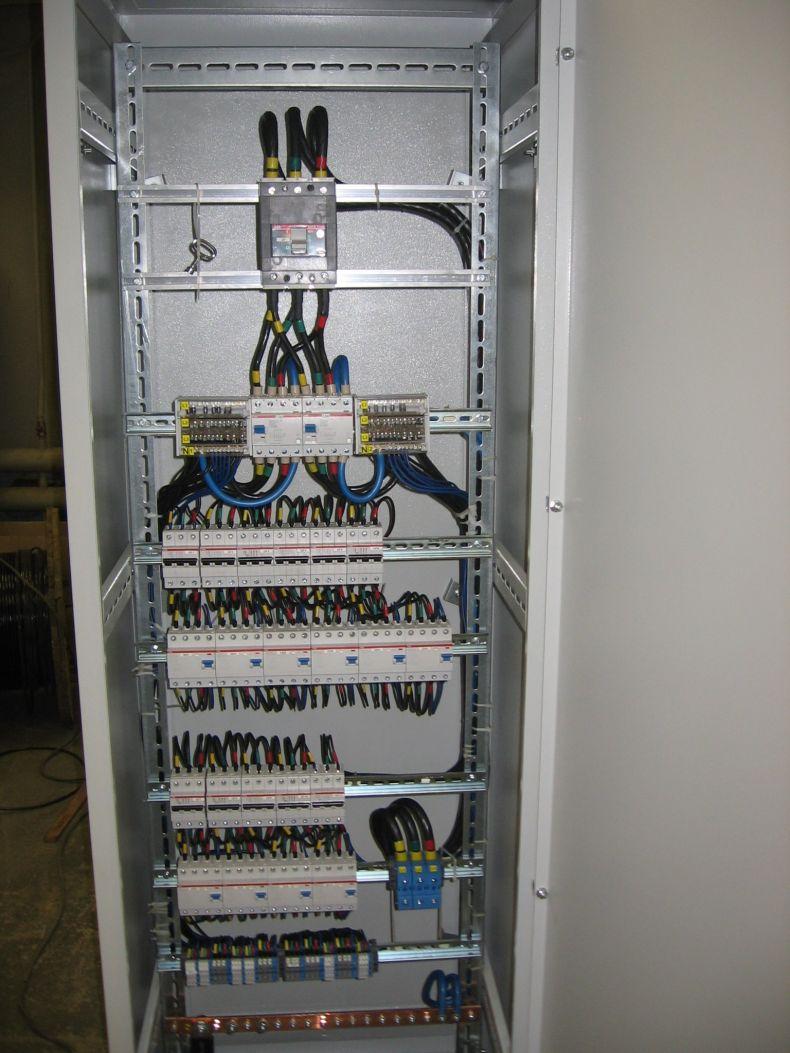

Сборка щитка — пошаговая инструкция
- Расположите автоматику на верхней рейке так, чтобы она выглядела как после фиксации. Первым делом укладывают рубильник, а после — УЗО.
- Следом переходим ко второй рейке, после чего следует расставляем автоматы в корректном положении, начиная справа.
- При помощи гребенок запитываем автоматику между собой.
- Миниатюрную гребенку по готовности вставляют в автоматику и затягивают винтовые крепления.
- По такой же схеме запитывают нижнюю автоматику.
- От рубильника на УЗО подавляем питание (это необходимо для проверки функциональности).
- Теперь проверьте соединение на работоспособность. Подготовьте кабель, с соединением на одном конце и вилкой на другом. Один конец подключают к автомату, а второй в розетку.
- Подайте питание на устройство защитного отключения.
- Сдвиньте нижние автоматы вправо и зафиксируйте.
- Уберите кабель и поместите конструкцию в электрощиток.
- Запитайте автоматы к каждому УЗО. При помощи нового кабеля соедините.
После того, как проверите функционирование устройства, закройте его крышкой.
