Электрический удлинитель своими руками: советы в подборе сечения, марки провода, соотношения силы тока, мощности и длинны провода

Электрический удлинитель — очень нужное и полезное в любом хозяйстве устройство. Не существует ни одного дома, в котором бы не было удлинителя. А для различных хозяйственных построек или использования электрических приборов на улице без удлинителя не обойтись.

Основная его функция — перенести электрическую точку питания на нужное расстояние. Так же благодаря удлинителю можно в одном месте подключить несколько электрических приборов.

Удлинители применяются, как правило, там, где нет возможности установить стационарную розетку. С его помощью легко устранить неудобство неправильно расположенной розетки.

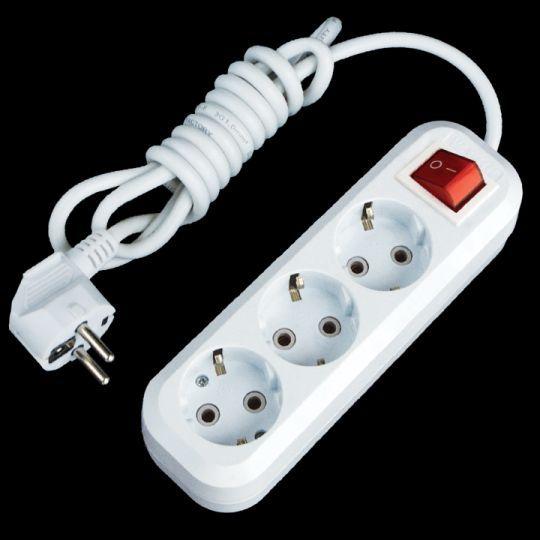

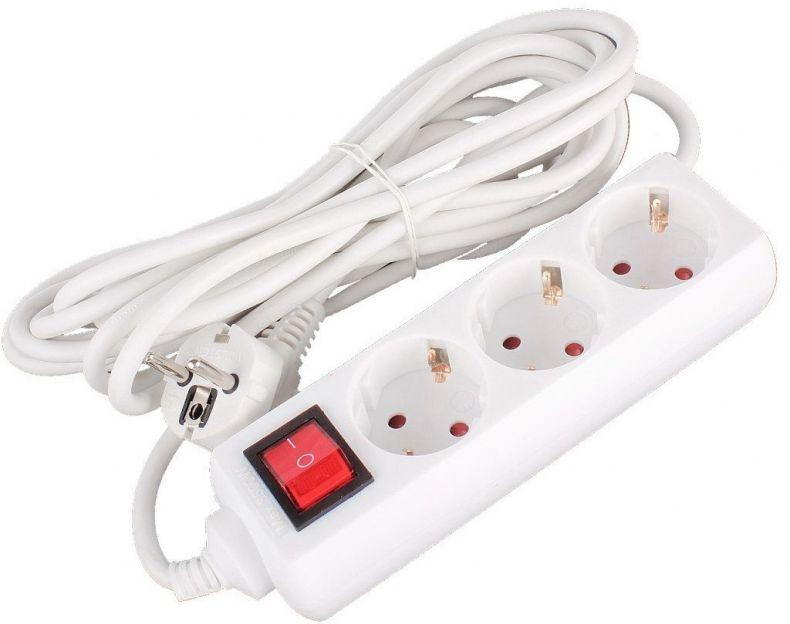

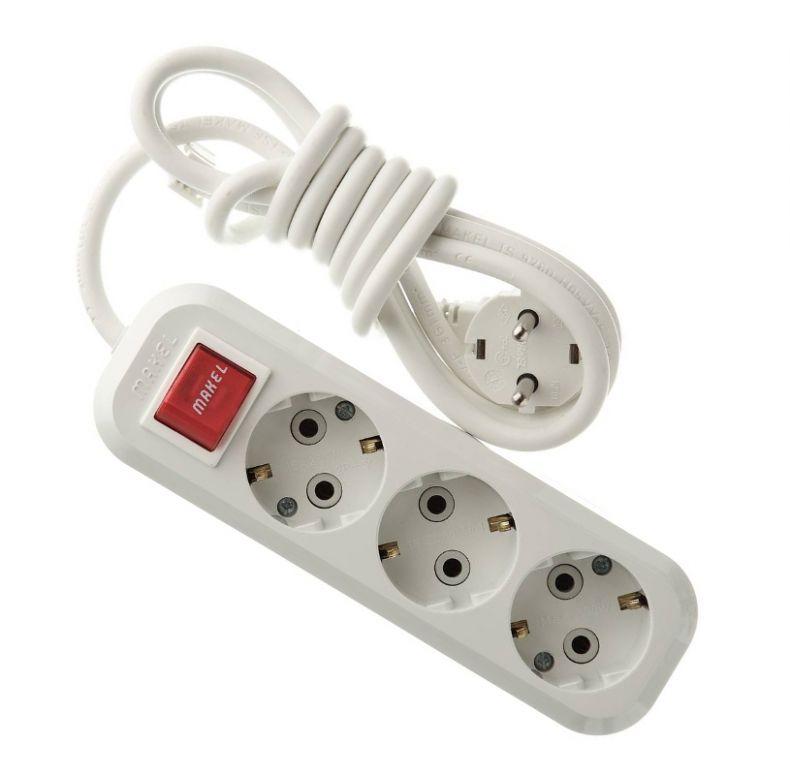

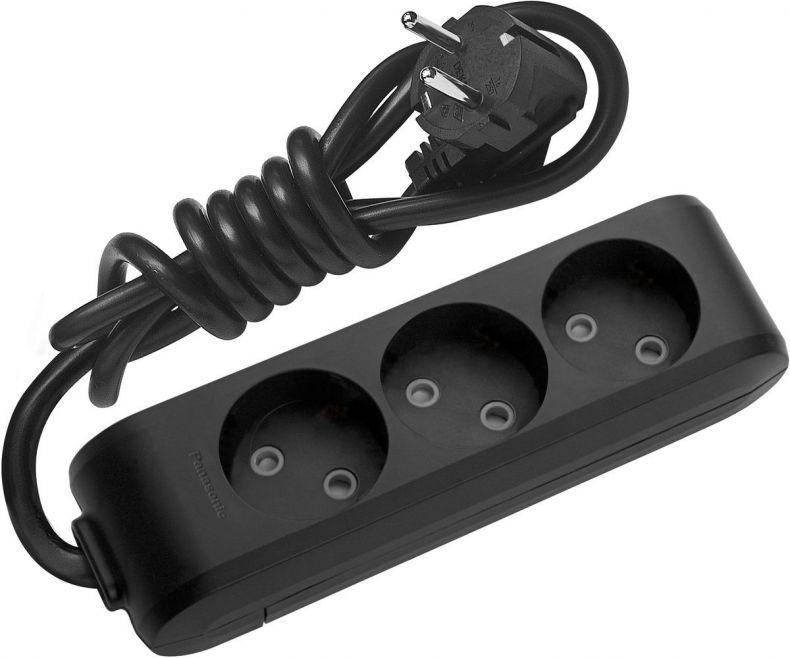

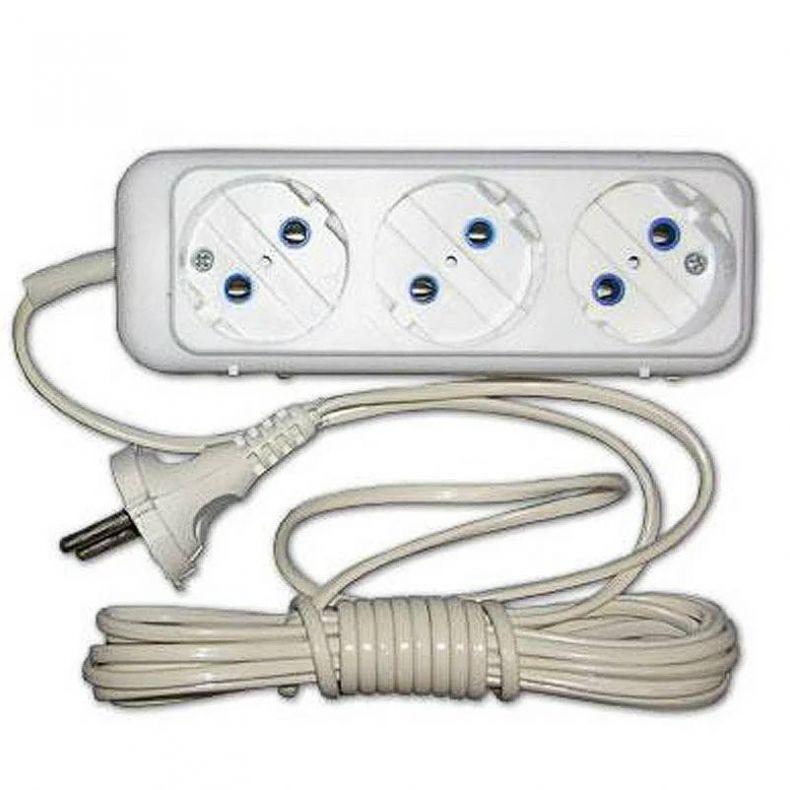

Современные электрические удлинители

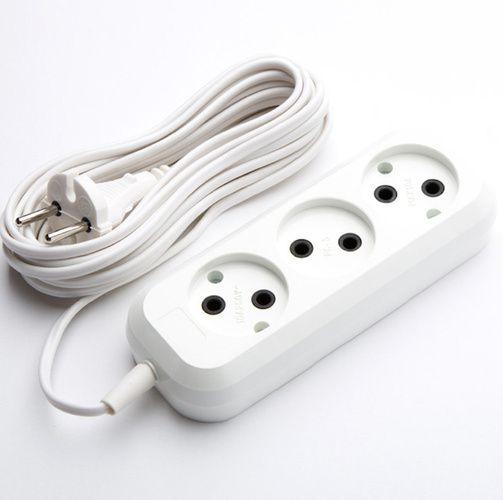

Сегодня на рынке представлено огромное множество удлинителей. Можно выделить их характерные отличия:

  • по дизайну изготовления;
  • по количеству розеточных мест;
  • по длине сетевого кабеля;
  • по мощности кабеля и наличии заземления;
  • по наличии средств защиты от перепадов напряжения;

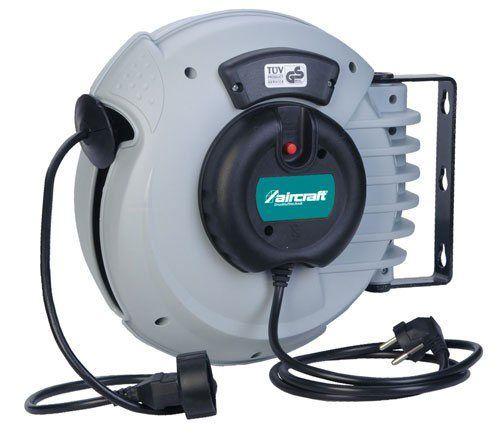

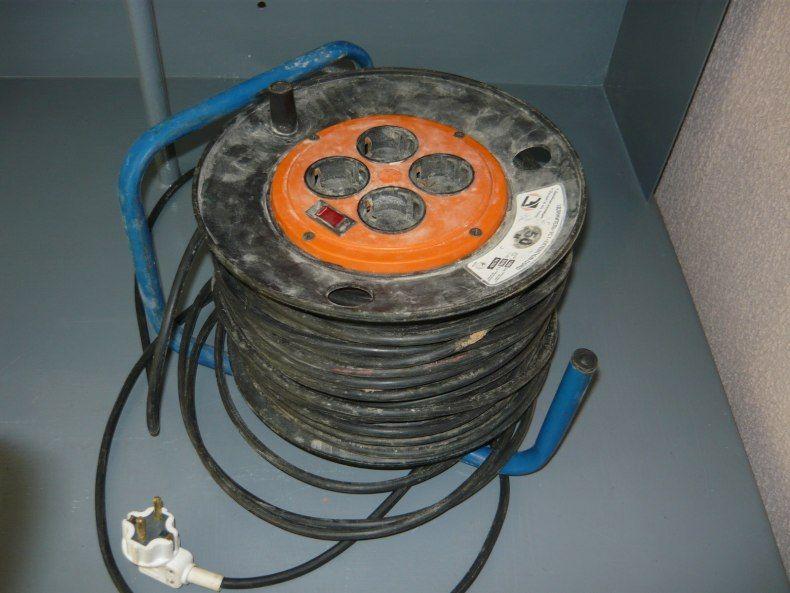

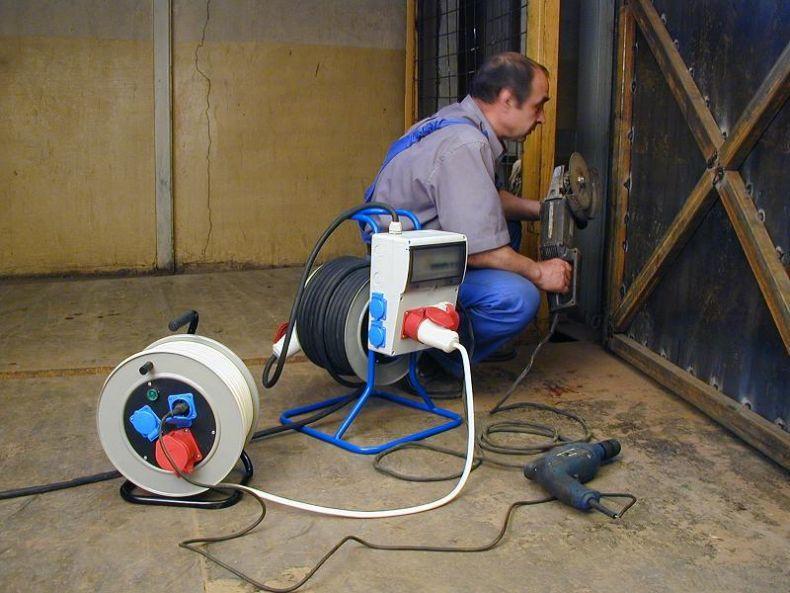

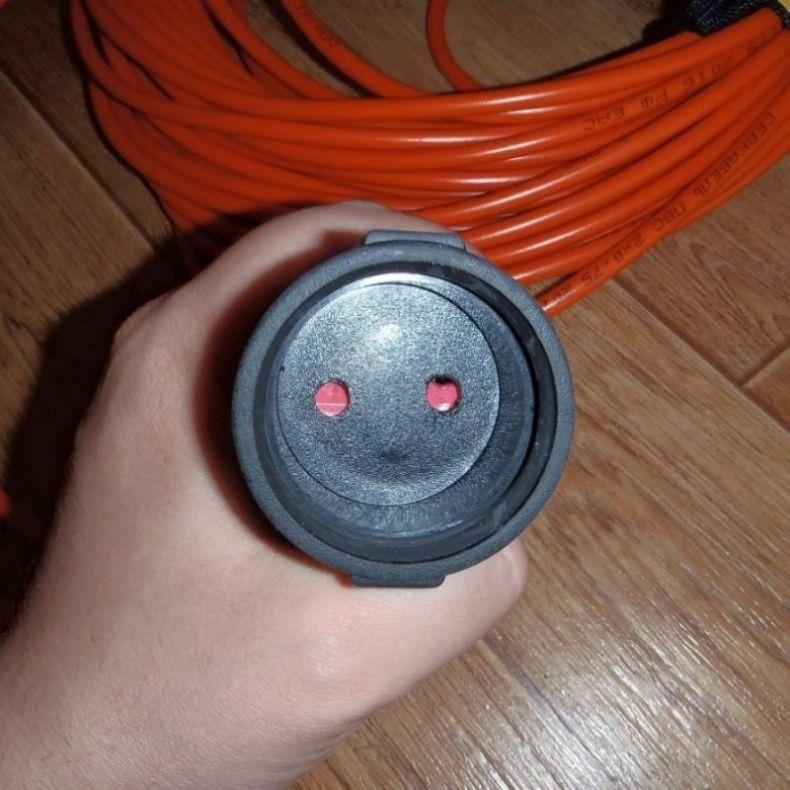

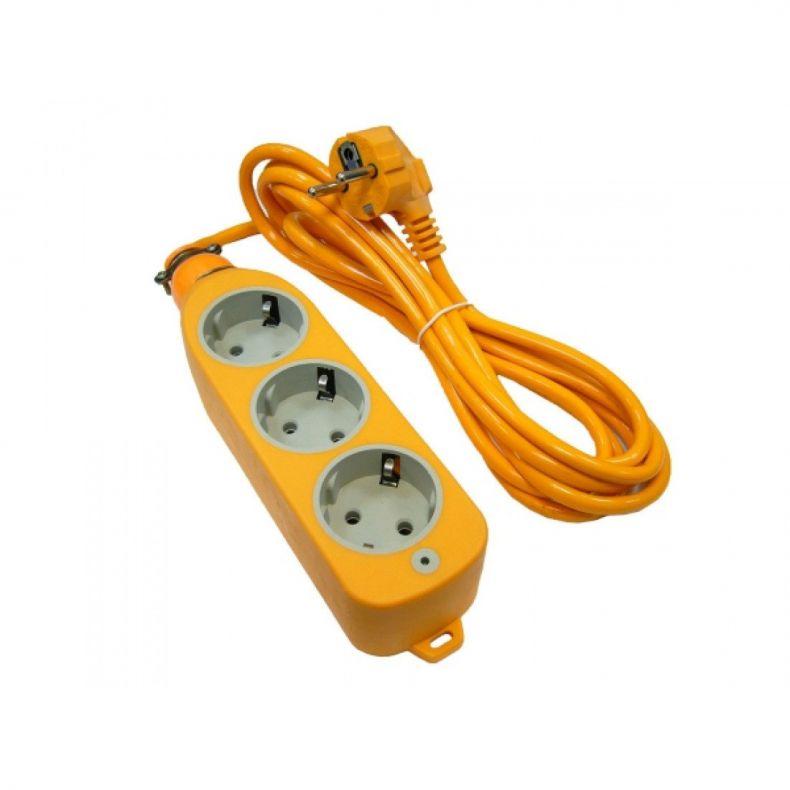

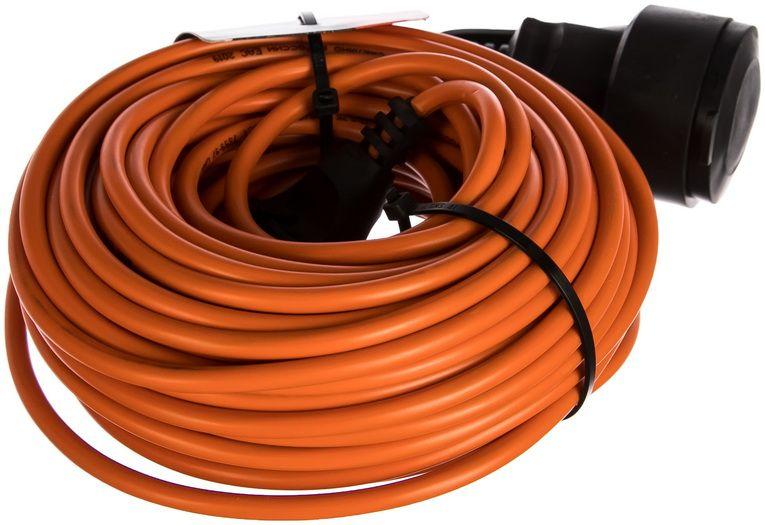

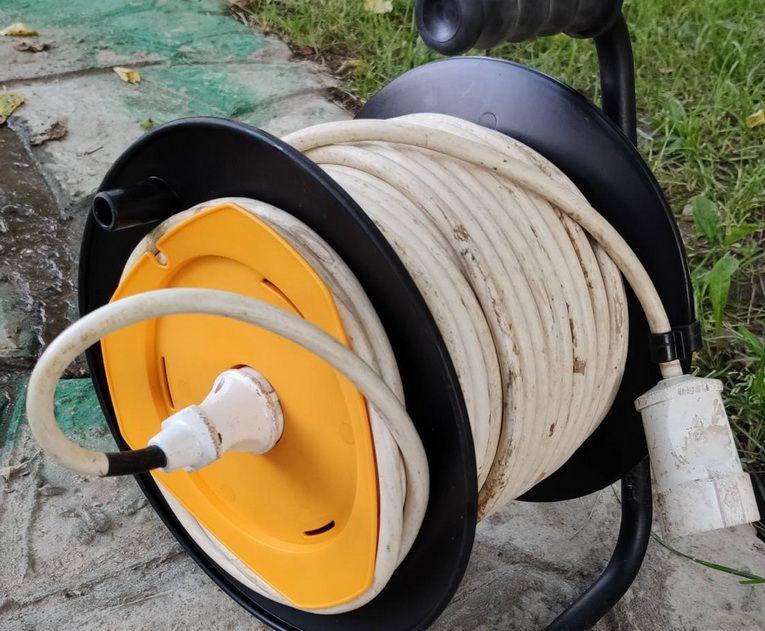

  • по целям применения. Удлинители могут быть для уличного применения с влагозащитой и катушечного типа для применения в строительстве;

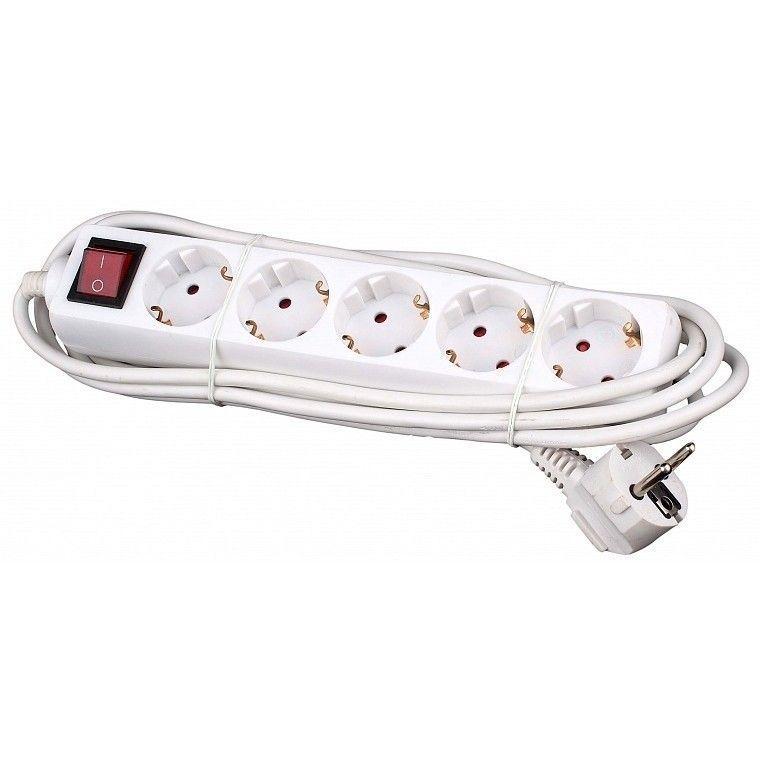

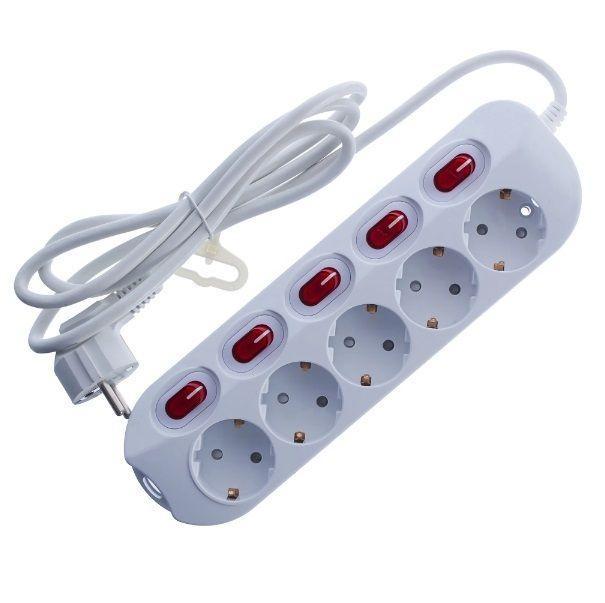

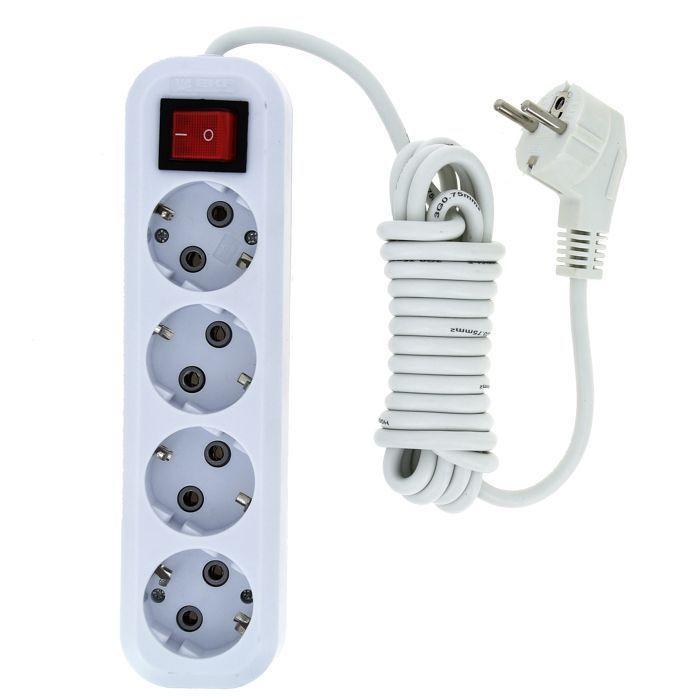

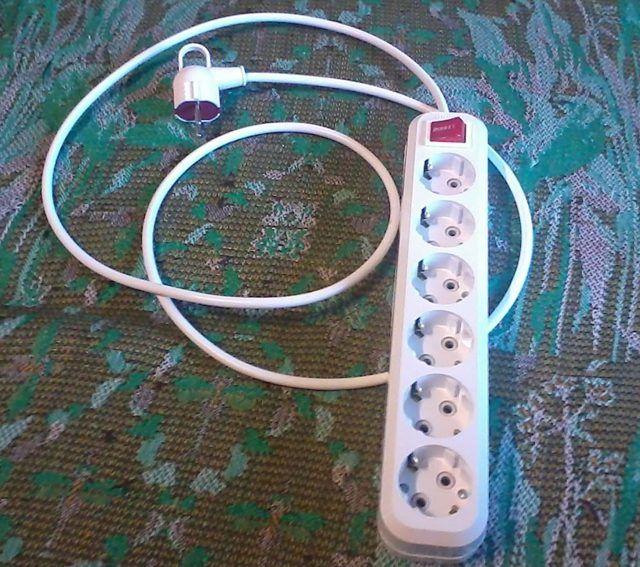

  • некоторые удлинители имеют выключатели и подсветку.

Конструкция удлинителя и материалы его изготовления могут быть как самыми простыми, так и более сложными, имеющими высокую степень качества и надежности.

Безопасность удлинителей

На первый взгляд кажется, что в конструкции этого прибора нет ничего сложного, и он является безопасным. Однако не все так просто. Эксплуатация удлинителя всегда связана с подключением его к системе электрического питания, т.е. на него воздействует электрический ток, и он находится под напряжением. Всегда имеется вероятность короткого замыкания. Характерно, что в случае скачков напряжения возгорания происходят как раз в соединениях удлинителей.

Критерии безопасности:

  • Все соединительные элементы и клеммы удлинителя должны быть крепко зафиксированы, все болты плотно затянуты.
  • Корпус удлинителя должен быть исправным, исключающим попадание в него посторонних предметов и образование оголенных контактов.
  • Кабель удлинителя должен быть надежным, чтобы выдержать соответствующую нагрузку.

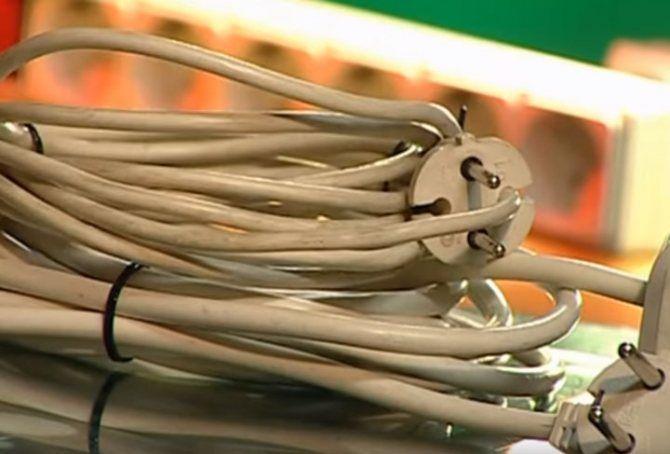

  • Кабель не должен иметь механических повреждений, изломов и перегибов. Иначе высока вероятность короткого замыкания.
  • Обязательно нужно рассчитать, сможет ли выдержать конструкция удлинителя нагрузку от электроприборов, подключенных к нему.

Преимущества самостоятельного удлинителя

Хотя в магазинах очень большой выбор удлинителей, но цены на качественные и фирменные экземпляры достаточно высокие. Кроме того, не всегда можно приобрести удлинитель с нужными характеристиками.

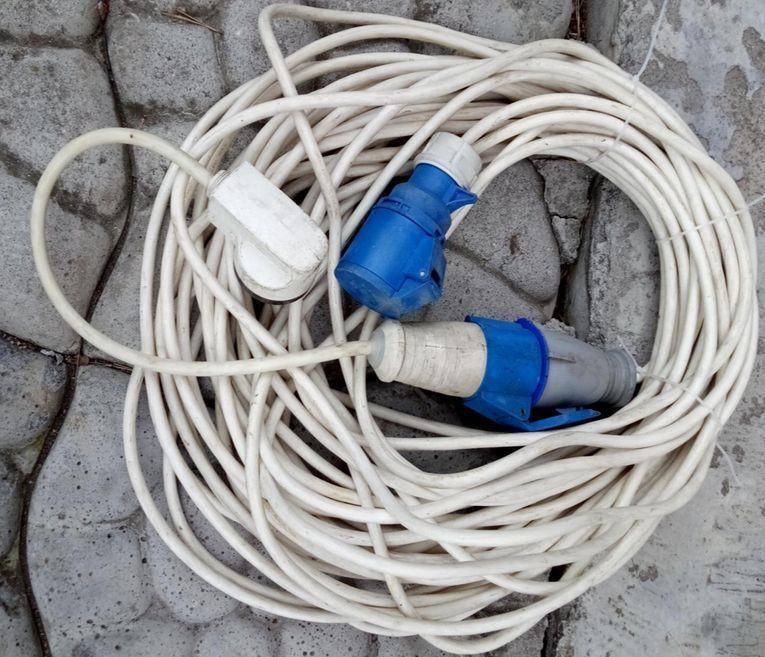

Например, определенной конструкции, с большой длиной провода, большим количеством розеток. К удлинителю могут предъявляться и иные индивидуальные требования. В таких ситуациях можно заняться самостоятельным изготовлением удлинителя.

Зачастую в хозяйстве уже есть некоторые элементы для изготовления. Самодельный удлинитель будет отвечать индивидуальным пожеланиям и при правильном изготовлении иметь повышенный уровень качества. Некоторые считают, что самостоятельно качественно изготовленный удлинитель будет гораздо надежнее покупного.

Подготовка к изготовлению

Перед тем как начать изготовление, определяются, для каких целей удлинитель будет использоваться и где. Продумывают материал, из которого он будет изготовлен, рассчитывают длину кабеля, приобретают необходимые элементы.

Следует помнить, что материалы изготовления рассчитываются из суммарной мощности включаемых в него электроприборов.

Необходимые инструменты

Чтобы сделать удлинитель самому, необходимы следующие инструменты:

  • плоскогубцы;
  • паяльник и припой (при необходимости);
  • отвертка;
  • шурупы и болты;
  • материал для основания (дерево или пластик);
  • нож и кусачки;
  • изоляционные материалы (при необходимости).

Основные компоненты удлинителя:

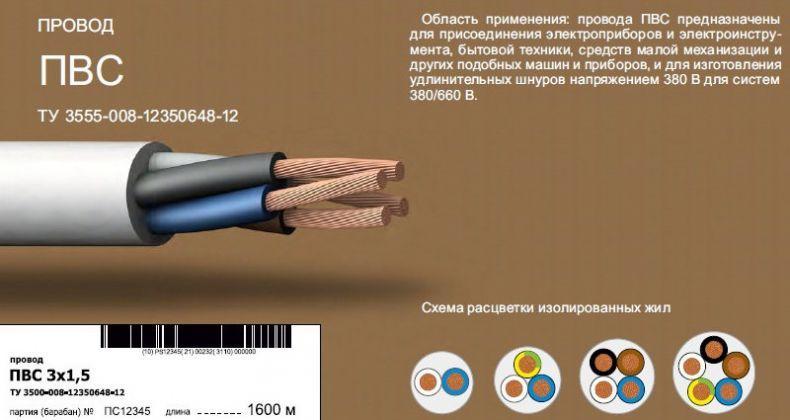

  • Электрический кабель нужного сечения и нужных характеристик. Лучше приобрести более мощный кабель, более защищенный от внешних факторов.
  • Электрическая розетка или блок розеток с необходимым количеством электроточек.
  • Электрическая вилка необходимого цвета и степени защиты.

Пошаговая инструкция сборки удлинителя

Обычно процесс изготовления не сложный, его под силу выполнить даже не подготовленному человеку. Но если есть сомнения в своих возможностях, то лучше не рисковать и обратиться к специалисту. Порядок выполнения работ примерно следующий:

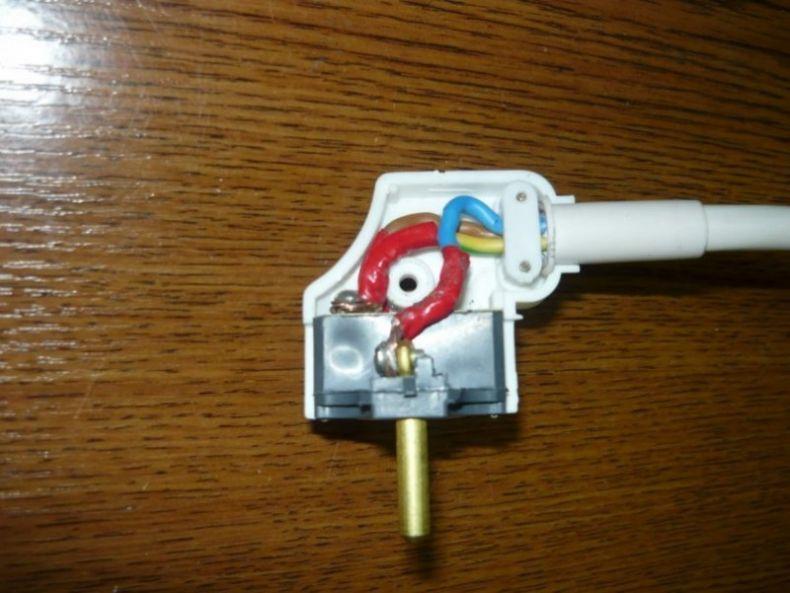

  • Разбирают вилку. Обычно для этого раскручивают болт, скрепляющий две половины вилки. В некоторых вилках процесс демонтажа может несколько отличаться.

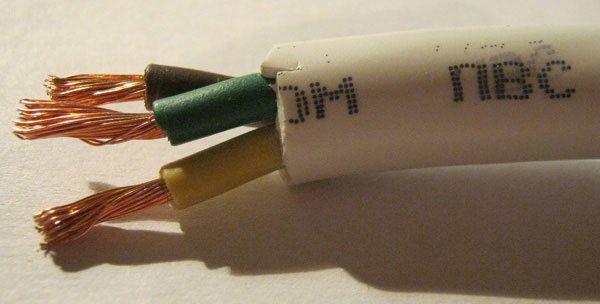

  • Отмеряют нужное расстояние с одного конца кабеля. Аккуратно снимают первый слой кабеля, а затем снимают изоляцию с каждой жилы проводов. Важно, чтобы изоляции провода было достаточно и оголенные провода не торчали из вилки. Так же следят, чтобы не повредить металлическую основу кабеля, так как это ослабит его сечение. В дальнейшем это чревато перегревом проводки.
  • Подготовить концы провода к крепежу. Тут варианты могут отличаться. Где-то необходимо провод скрутить, а где-то сделать из него петлю.

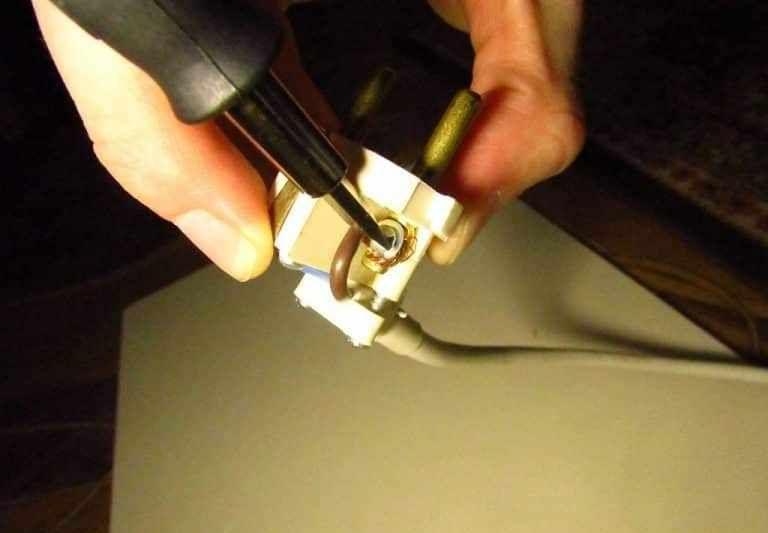

  • Соединяют подготовленные провода с механизмом крепления на вилке и прочно фиксируют. Важно, чтобы конструкция соединялась надежно и не болталась. При необходимости используют паяльник и припой. Так достигается максимальная надежность крепления. Если имеется провод заземления, то необходимо его таким же образом подключить к своему месту в вилке.
  • Фиксируют кабель, чтобы он закрепился в вилке и при нагрузке не вытаскивался.
  • Соединяют половины вилки и затягивают болт.

Соединение кабеля и вилки на этом завершено. Далее переходят к монтажу розетки и выполняют следующие действия:

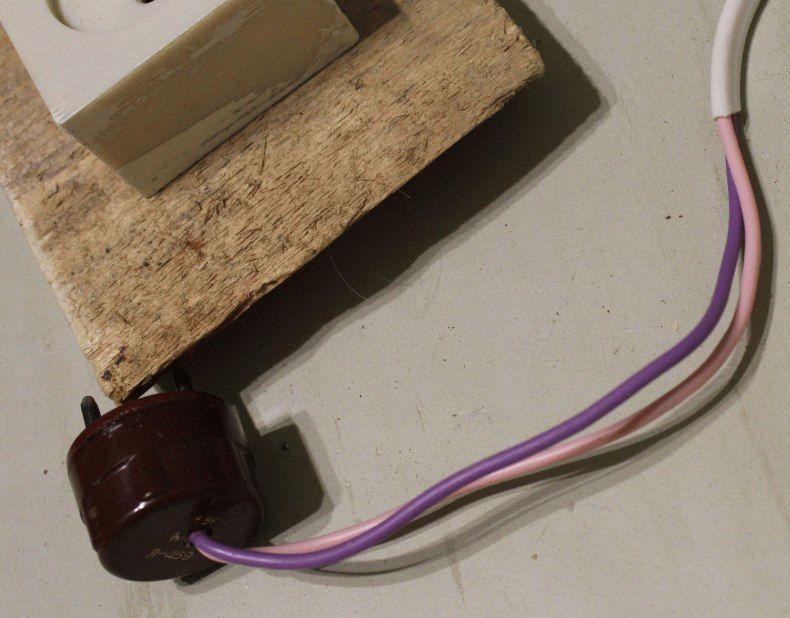

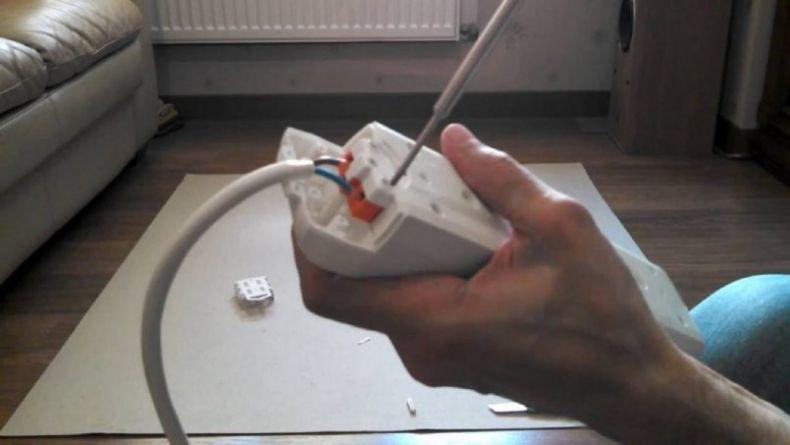

  • Разбирают розетку, выкручивая фиксирующие болты. Их количество может быть различным. Снимают корпус розетки.

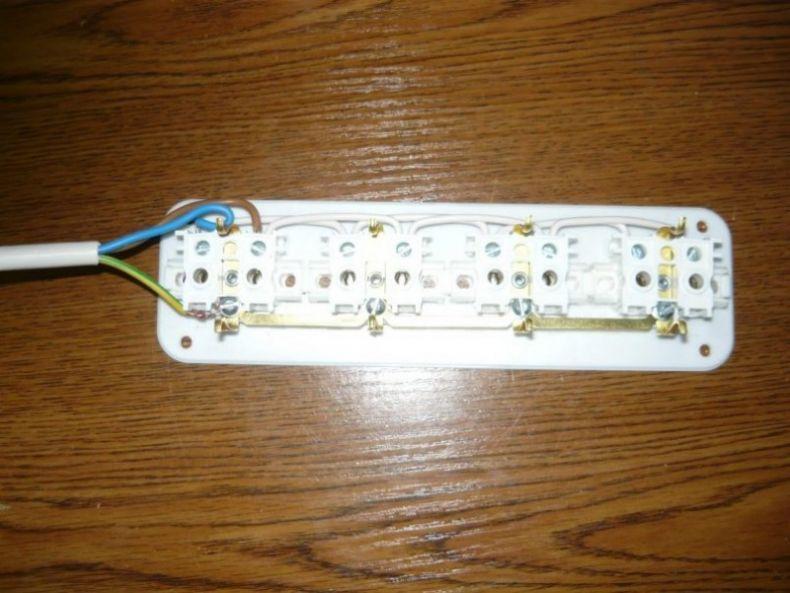

  • К освободившемся контактам розетки крепят электрический провод. Механизм крепления, как правило, аналогичен креплению провода к вилке. В зависимости от вида крепления может применяться паяльник.
  • Если используется провод заземления, то важно соблюсти маркировку проводов. Провод должен быть крепко зафиксирован.

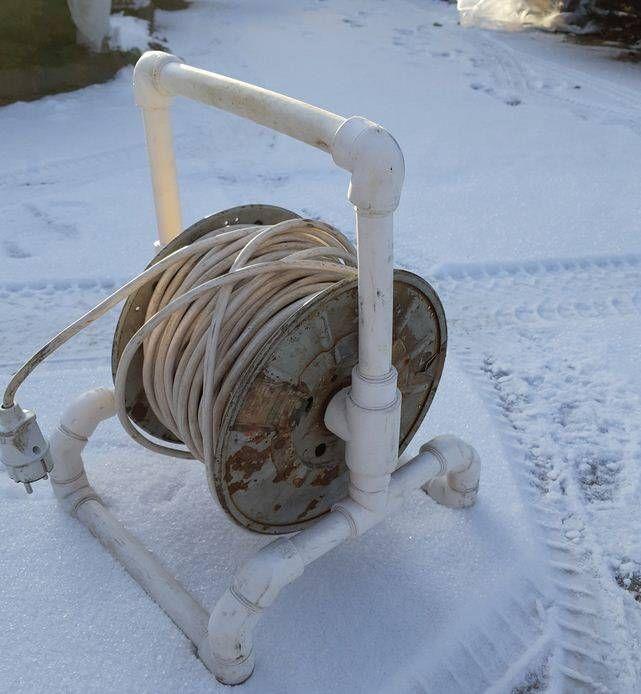

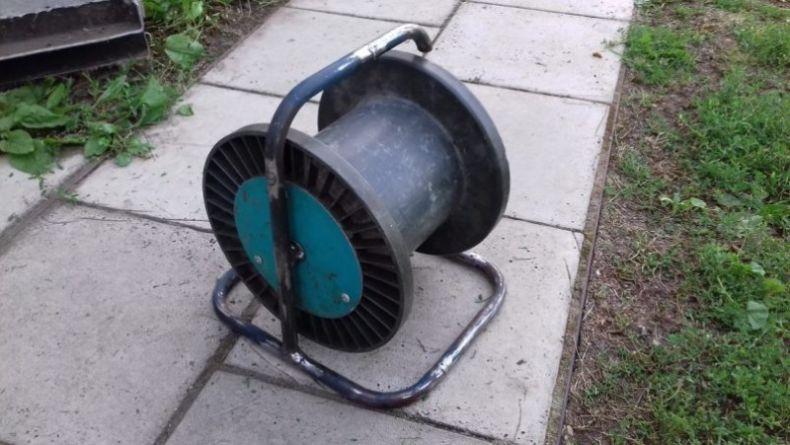

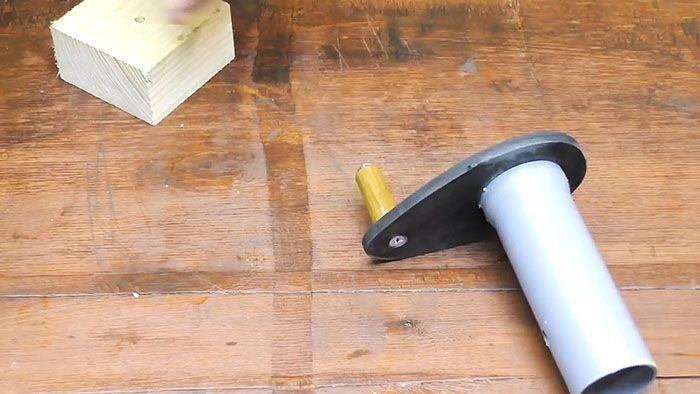

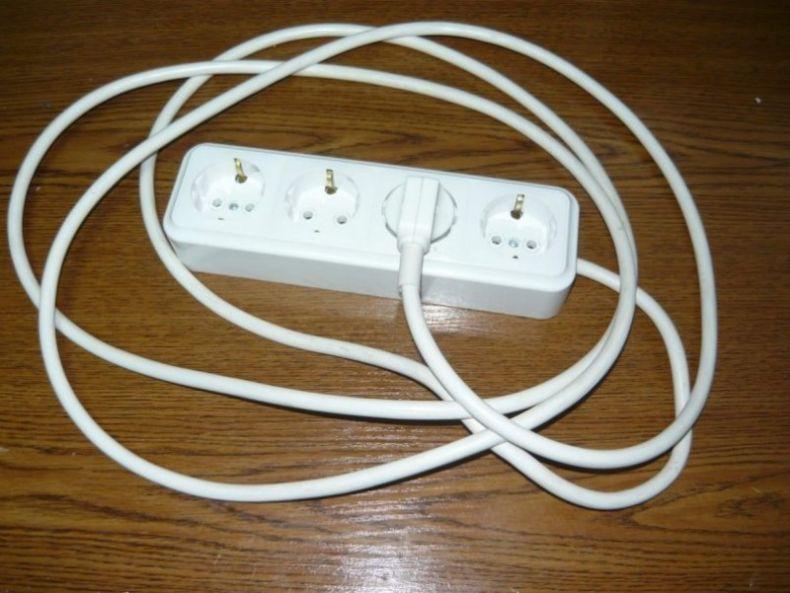

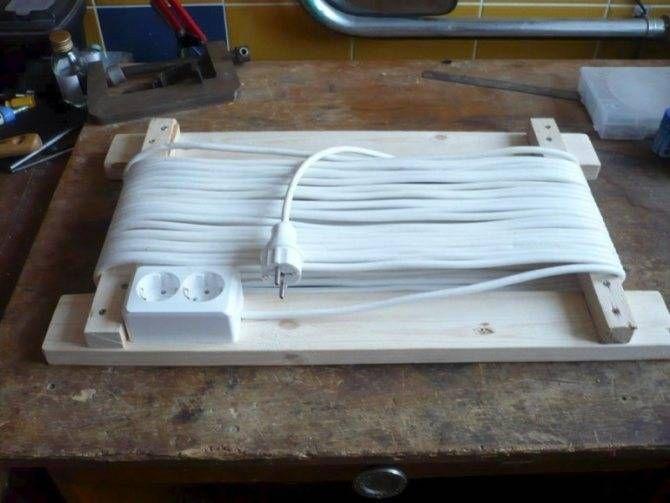

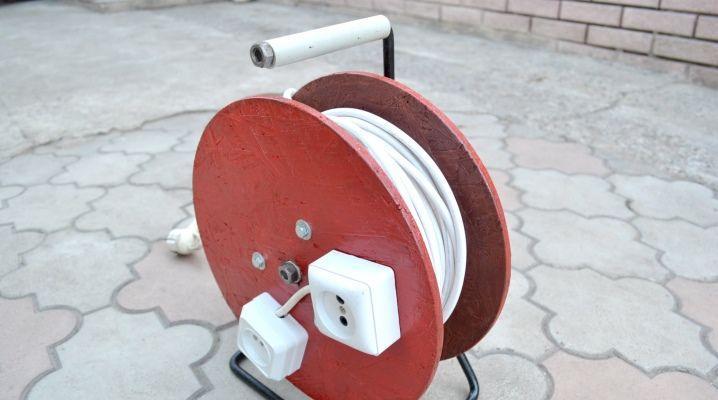

  • При необходимости розетку закрепляют на нужной основе (дерево либо пластик). Основа может быть использована для наматывания лишнего провода и удобства использования удлинителя.
  • Собирают розетку, затягивая ее болты.
  • Проверяют работоспособность прибора с помощью мультиметра. Если прибор покажет целостность всех фаз конструкции, то он готов к использованию.

При качественном выполнении указанных робот удлинитель прослужит долгие годы.

Нормативная документация

В настоящее время действуют два ГОСТа, которые распространяются на удлинители:

  • ГОСТ IEC 60884-1-2013 «Соединители электрические штепсельные бытового и аналогичного назначения». Они регулируют изготовление обычных удлинителей.

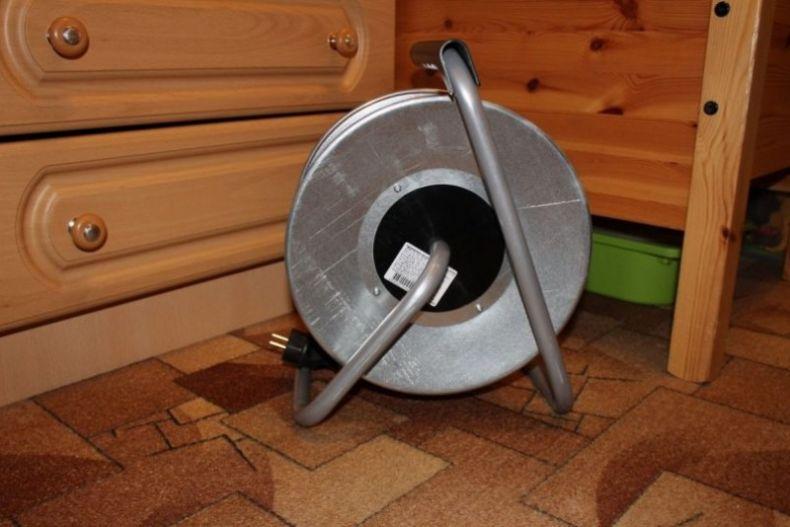

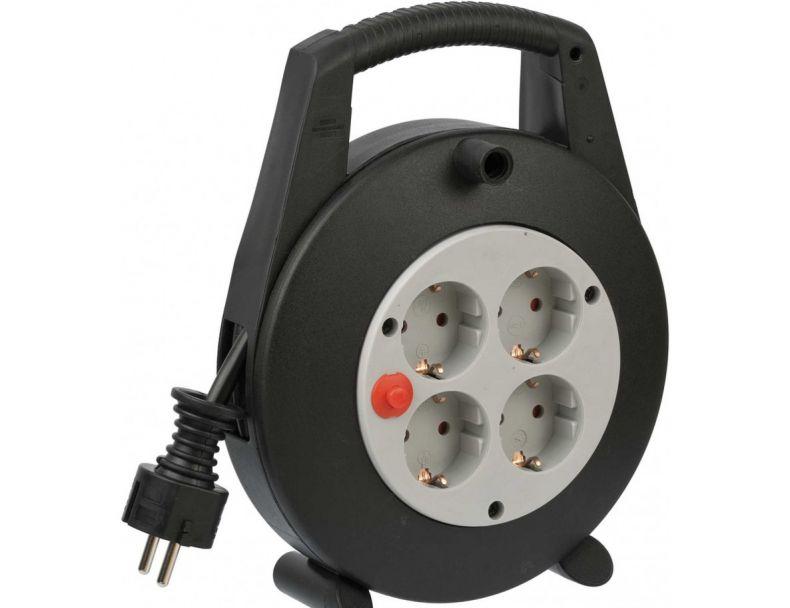

  • ГОСТ 31223-2012 «Удлинители бытового и аналогичного назначения на кабельных катушках». Соответственно, для катушечных удлинителей.

Чтобы соблюсти все требования нормативных документов, учитывают положения данных ГОСТов при изготовлении удлинителей своими руками. Удлинители, собранные в соответствии с ГОСТ, будут более качественными и надежными.

В целях экономии денежных средств и снижения цены производители выпускают удлинители в соответствии с техническими условиями, разработанными самим производителем. С их надежность дела обстоят хуже.
