Импульсное реле (для управления освещением): принцип действия и схема подключения для чайников, конструктивные особенности реле

Для оснащения жилых и промышленных помещений применяют автоматизированные установки, позволяющие нормализовать работоспособность электроники. Современные установки включают в себя использование импульсного реле, благодаря которому удаётся достичь практичности и выносливости для системы электропроводки.

Где применяется импульсное реле

Такой переключатель используется для плавного включения и отключения электрического тока в момент подачи сигнала в зону контактов. Из-за этих свойств реле стали называть бистабильным.

Следует учитывать, что после частого отключения от электрического тока устройства импульсного реле может самостоятельно запомнить правильное положение в зоне контактов, а при повторном включении оно будет функционировать в том состоянии, в котором была зафиксированы изменения до момента сокращения электроэнергии.

В бытовой жизни данный механизм применяют регулярно из-за удобства и безопасности всей системы. Например, если свет включили в гостиной, а выключили в ванной, то при повторном включении устройство предотвратить скачок электроволны.

Принцип работы и внешний вид

Современные установки выполнены в виде электрического механизма, задача которого заключается в замыкании и размыкании электрической цепочки. Функционирование механизма осуществляется параллельно другим параметрам, плавно воздействующим на его внутреннее содержимое.

При подборке режима следует ознакомиться с частотой включения, мощностью и типом нагрузки, которая будет воздействовать на всю установку. Внутреннее содержимое состоит из нескольких деталей:

  • Медная катушка. В её устройстве может присутствовать тканевая изоляция или оболочка из тонкого лака;
  • Сердечник. Оно состоит из тонкого железа, обеспечивающее ему перемещение в момент подачи электрической волны;
  • Подвижной якорь. Модель изготавливается из пластика, которую фиксируют под пружиной. Именно она осуществляет замыкание и размыкание проводников;
  • Система контактов. Здесь могут использовать от 5 до 8 элементов, которые будут осуществлять переключение механизма при изменении длине волны.

Виды импульсного реле

Бистабильная модель импульсного реле может применяться в 2 положениях. Оно может быть фиксированным или подвижным.

Между некоторыми моделями можно наблюдать некоторые отличия. Они заключаются в следующем:

  • Наличие электромеханики в устройстве;
  • Электронные комплектующие в структуре импульсного механизма.

Электромеханические

Данный вид используют для потребления электрической энергии в момент запуска оборудования. Механизм, отвечающий за блокировку способен обеспечить выносливость и экономию.

Конструкция имеет хорошие показатели работоспособности, а также защищает систему электропроводки от колебаний, которые могут спровоцировать ложный запуск.

Конструкция состоит из следующих элементов:

  • Катушка, состоящая из меди или аллюминия;
  • Проводники;
  • Кнопки для включения и выключения.

Электронные

Электронная волна отличается своей характерной особенностью. Для ее оснащения используют электронные модели, которые позволяют увеличить функционал всей установки. Например, с их помощью удаётся поставить таймер, который позволит включить и выключить изделия через определённый промежуток времени. Что входит в устройство изделия?

Электронная модель импульсного реле состоит из:

  • Электромагнитные катушки;
  • Нескольких микроконтроллеров;
  • Полупроводниковых ключей.

Электронные изделия считаются популярными среди других видов, которые применяют для оснащения сложных электронных механизмов.

Их можно выбирать для линии, в которых наблюдают постоянное и переменное напряжение. Его пределы могут составлять от 12 до 220 В.

Технические характеристики импульсного реле

Современную модель импульсного реле можно разделить на несколько видов в зависимости от их параметров и области использования:

  • Модель с возвратным коэффициентом. В данном случае учитывает отношение в электрического тока, которые выходят на якорь к объёму энергии в момент её вытягивания;
  • Выходной ток. В данном случае максимальными значениями в устройстве катушки наблюдают показатели, которые фиксируют на выходе из якоря.

Модель электромагнитного реле подразделяется от других изделий по скорости срабатывания. У таких устройств можно наблюдать параметр, который сопровождается небольшой задержкой до 2 секунд.

Выделяют еще несколько технических характеристик, позволяющих отличить импульсное реле среди других вариантов. К ним относятся:

  • Способность обеспечения максимальной нагрузки для лампы накаливания;
  • Количество и тип замыкающих контактов в устройстве оборудование;
  • Диапазон рабочей температуры в момент запуска;
  • Уровень влажности в помещении.

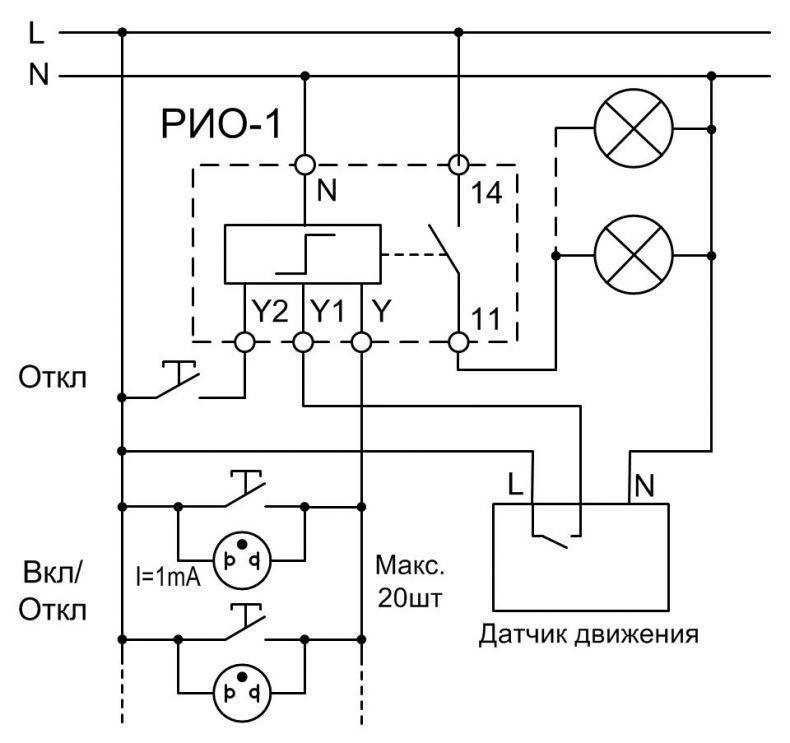

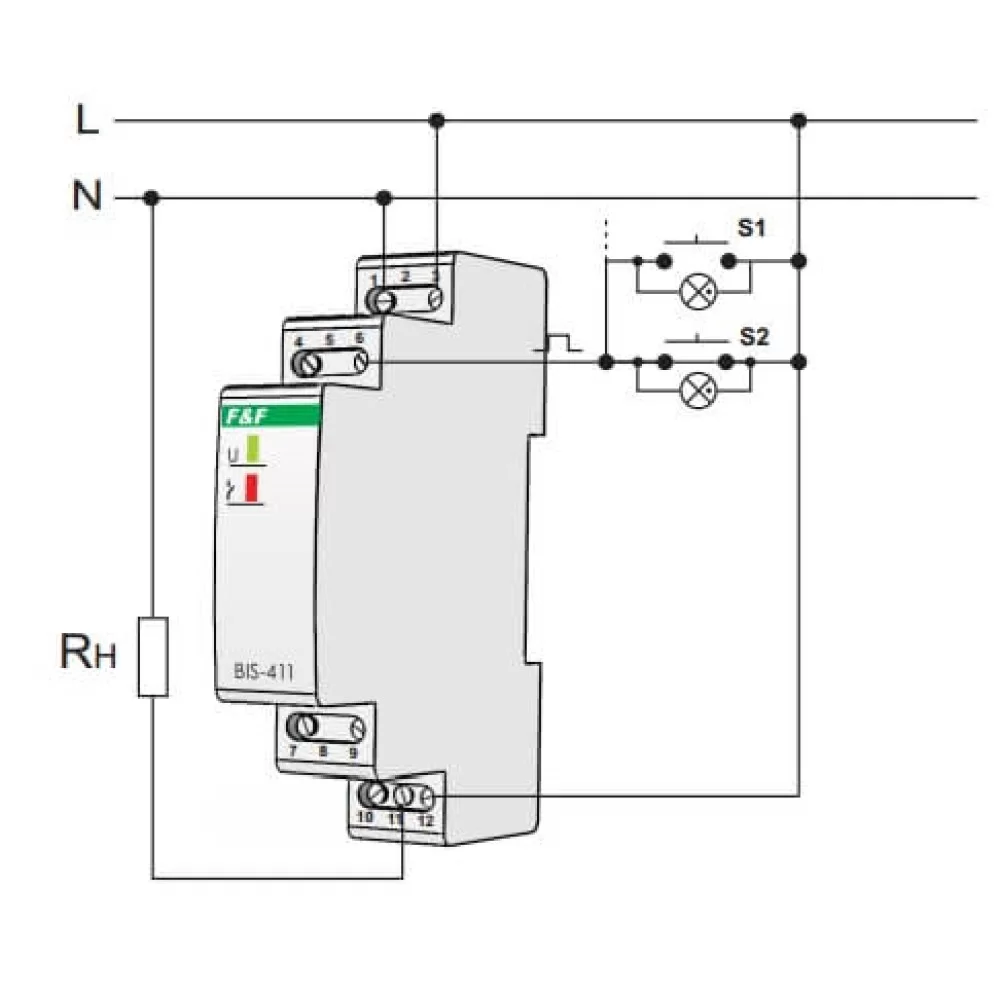

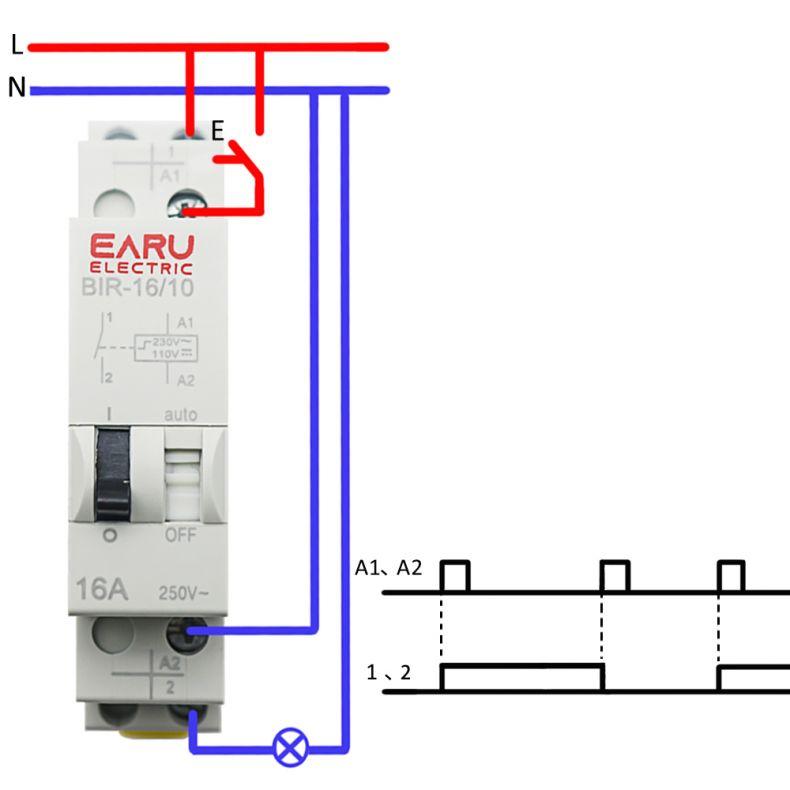

Схемы подключения импульсного реле

Импульсное реле регулярно применяются для соединения 2 — 5 выключателей, оснащенных пружинами и возвратом в области кнопки. Они должны быть подключены параллельно по отношения друг к другу с учётом технических требований.

При организации системы для управления всем освещением в доме необходимо при подключении силового привода к устройству бистабильного реле. Выключатели будут соединяться друг с другом при использовании проводков.

Можно использовать ещё один вид монтажа, но для его осуществления необходимо точно рассчитать периметр, поддержку в зоне подсветки кнопок. Таким образом можно будет ознакомиться с маркировкой и устройством каждого механизма. Он может включать в себя следующее:

  • А 1 – Обозначение свидетельствует об контактах;
  • Цифровые значения обозначают точное число замыкающих и размыкающих контактов в устройстве бистабильного реле;
  • Вкл и выкл. Подобное обозначение позволяют разобраться с запуском и отключением устройства.

Преимущества  и недостатки импульсного реле

Выделяют несколько типов, имеющих положительные и отрицательные качества. К преимуществам полупроводниковых элементов относят:

  • Доступную стоимость. Для создания подобных изделий используют бюджетные варианты составляющих;
  • Наличие мощной изоляции между медной катушкой и контактными группами;
  • Элементы для защиты от перенапряжения;
  • Детали для управления линией нагрузки до 0,5 кВ.

Еще одним неоспоримым преимуществом считают снижение вероятности охлаждения в момент запуска.

К недостаткам подобных изделий можно отнести следующие качества:

  • Быстрый износ и возможность проблем для индуктивных нагрузок;
  • При запуске и выключении электроцепочки могут возникнуть серьёзные радиопомехи;
  • Долгий интервал срабатывания.

Главным минусом считают быстрый износ, который основывается на деформировании пружин, постепенном окислении контактов.

Однако благодаря электронному реле удается создать сложную систему освещения и электроснабжения для жилого и промышленного предприятия.

Заключение

При создании современной системы освещения часто применяют модернизированные типы импульсного реле. Производители регулярно совершенствуют внутреннее содержимое каждого механизма, благодаря чему удаётся увеличить функционал установки.

Многие пользователи предпочитают получить большой функционал, который напрямую связан со степенью освещения.

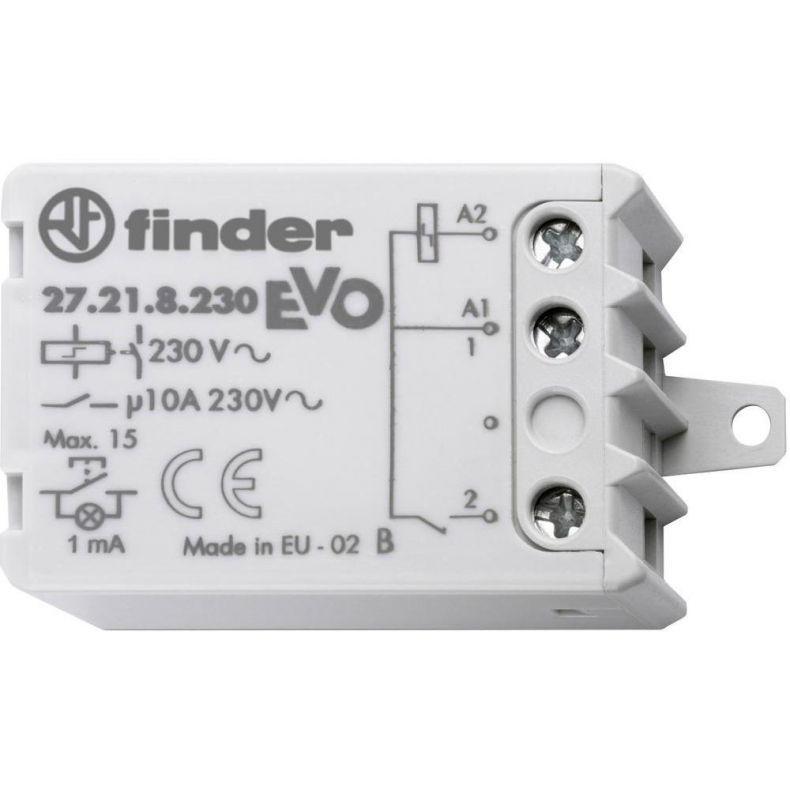

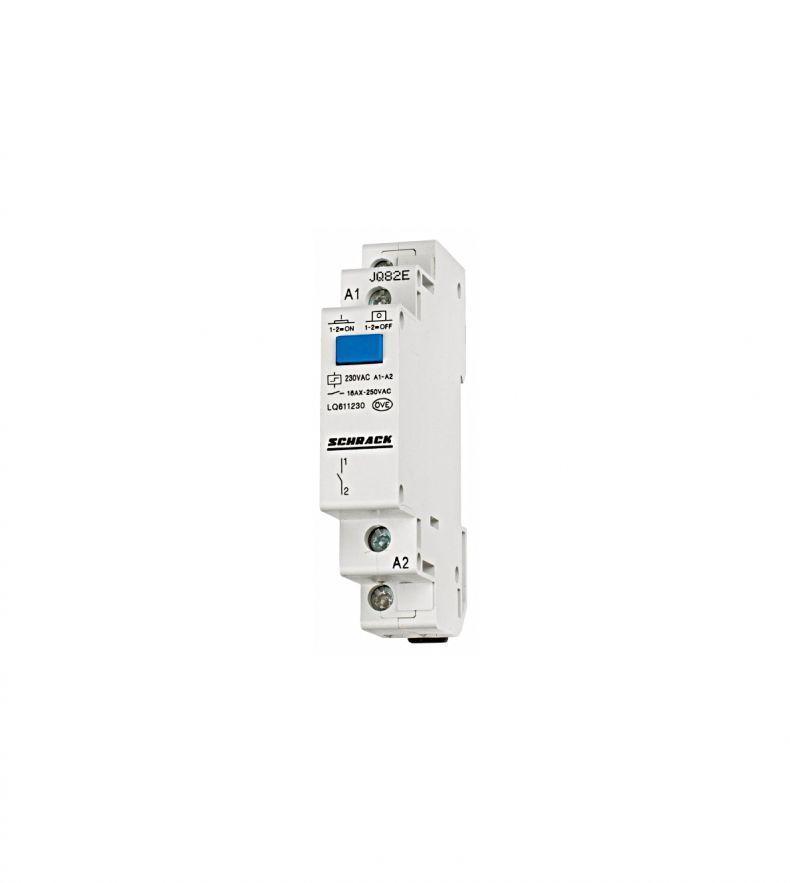

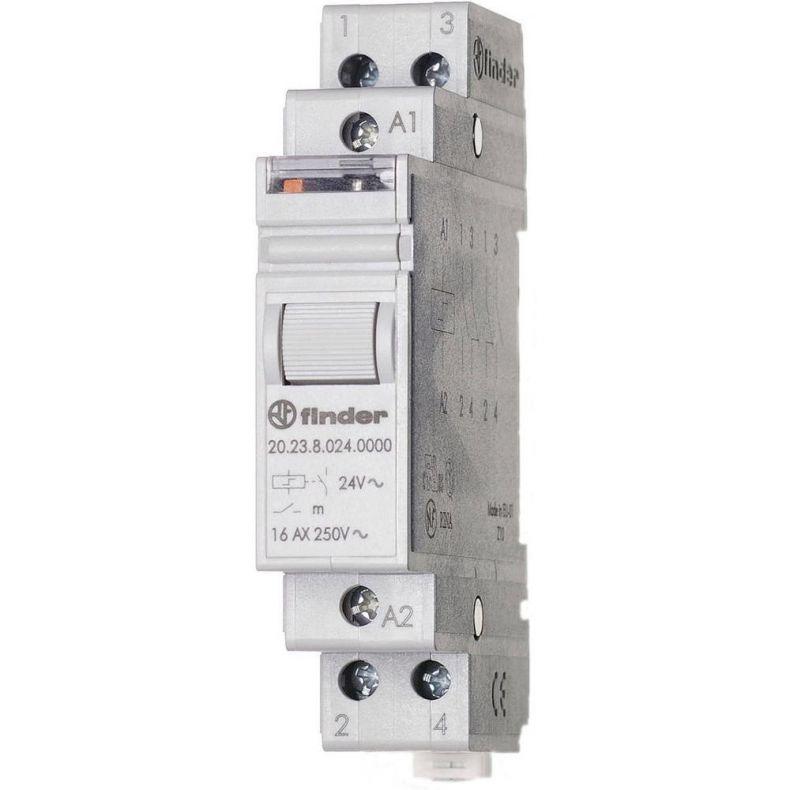

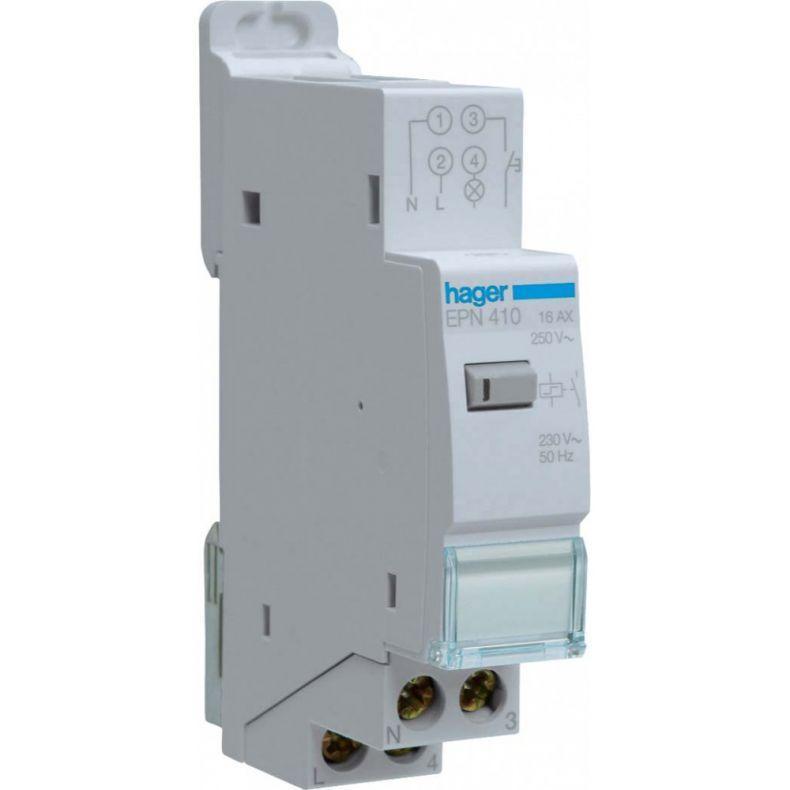

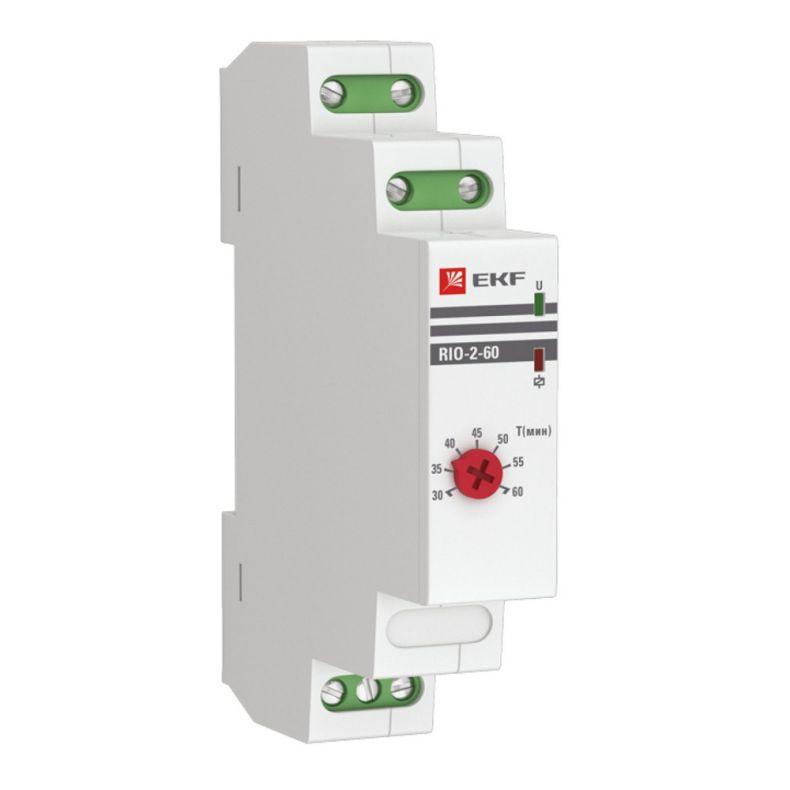

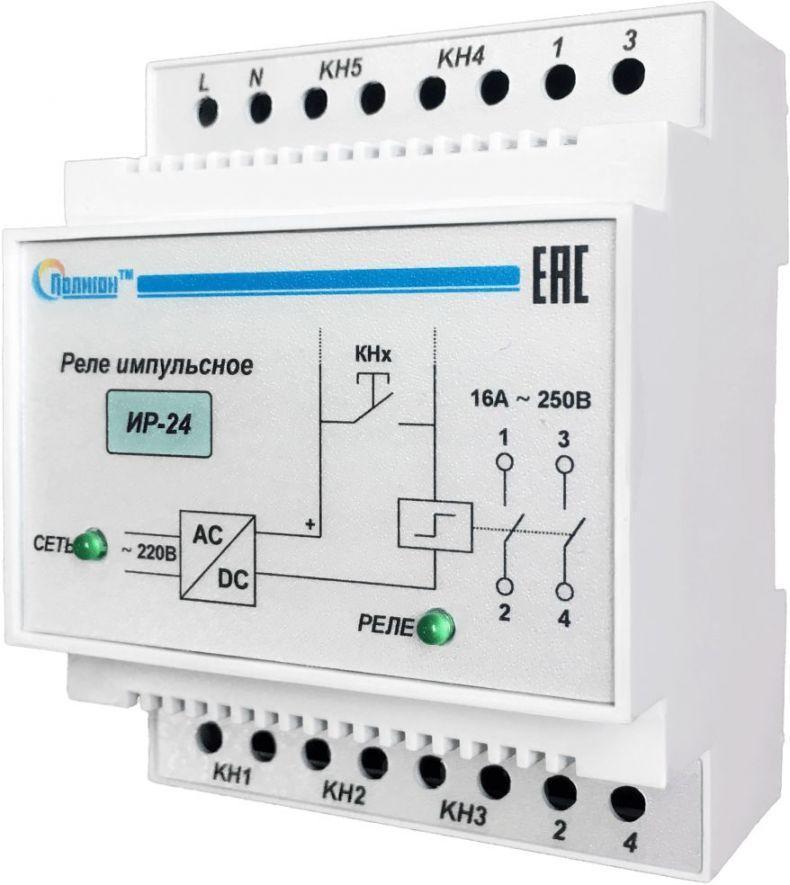

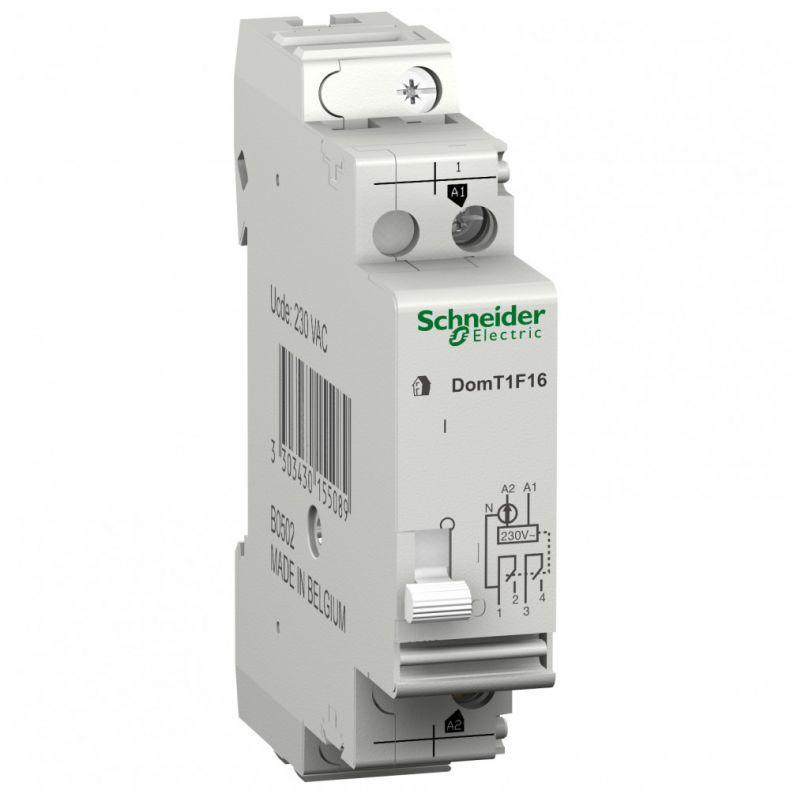

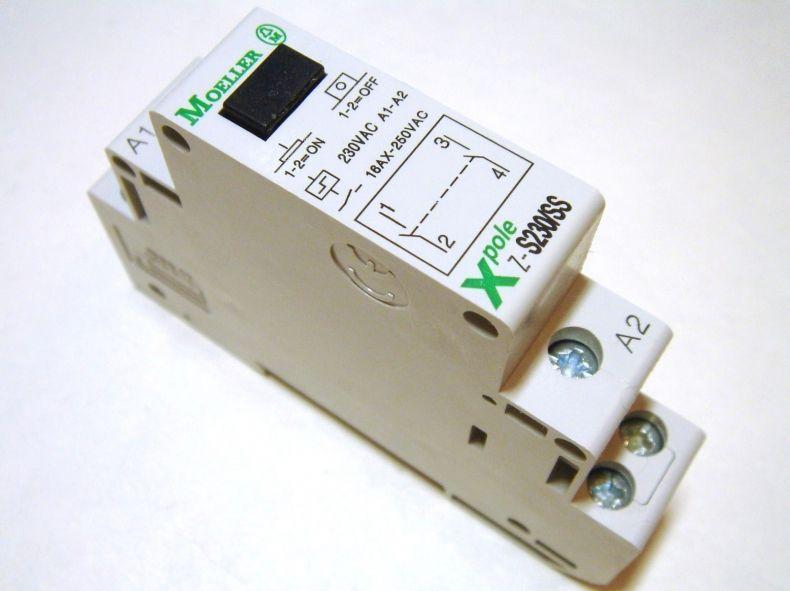

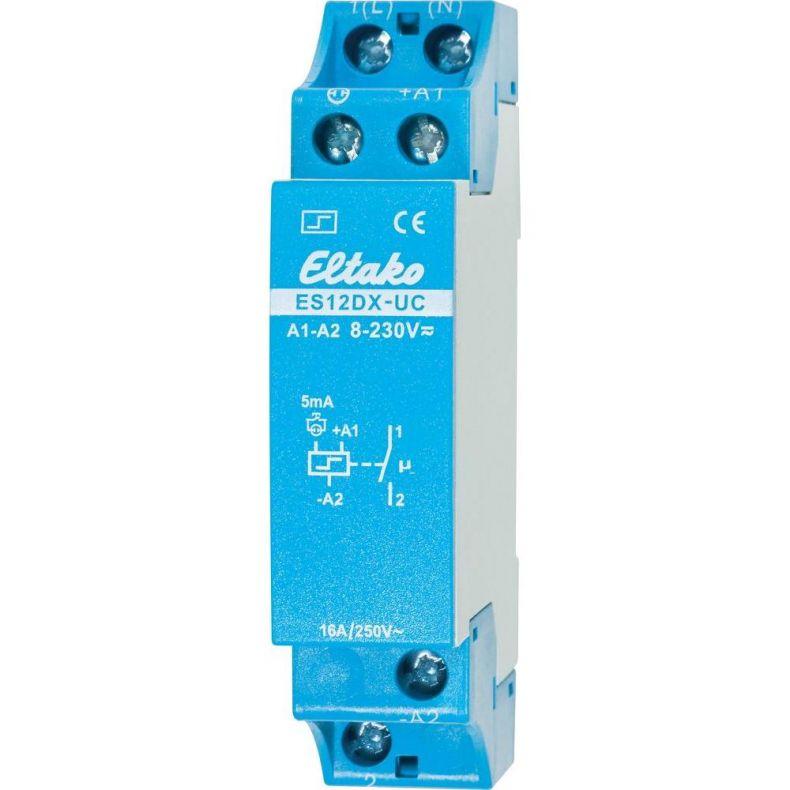

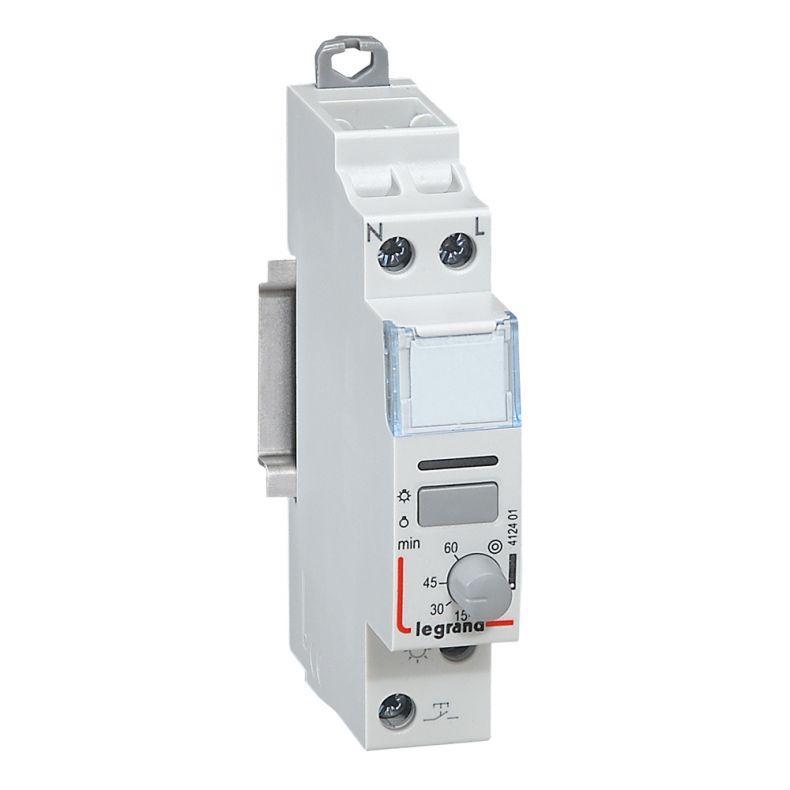

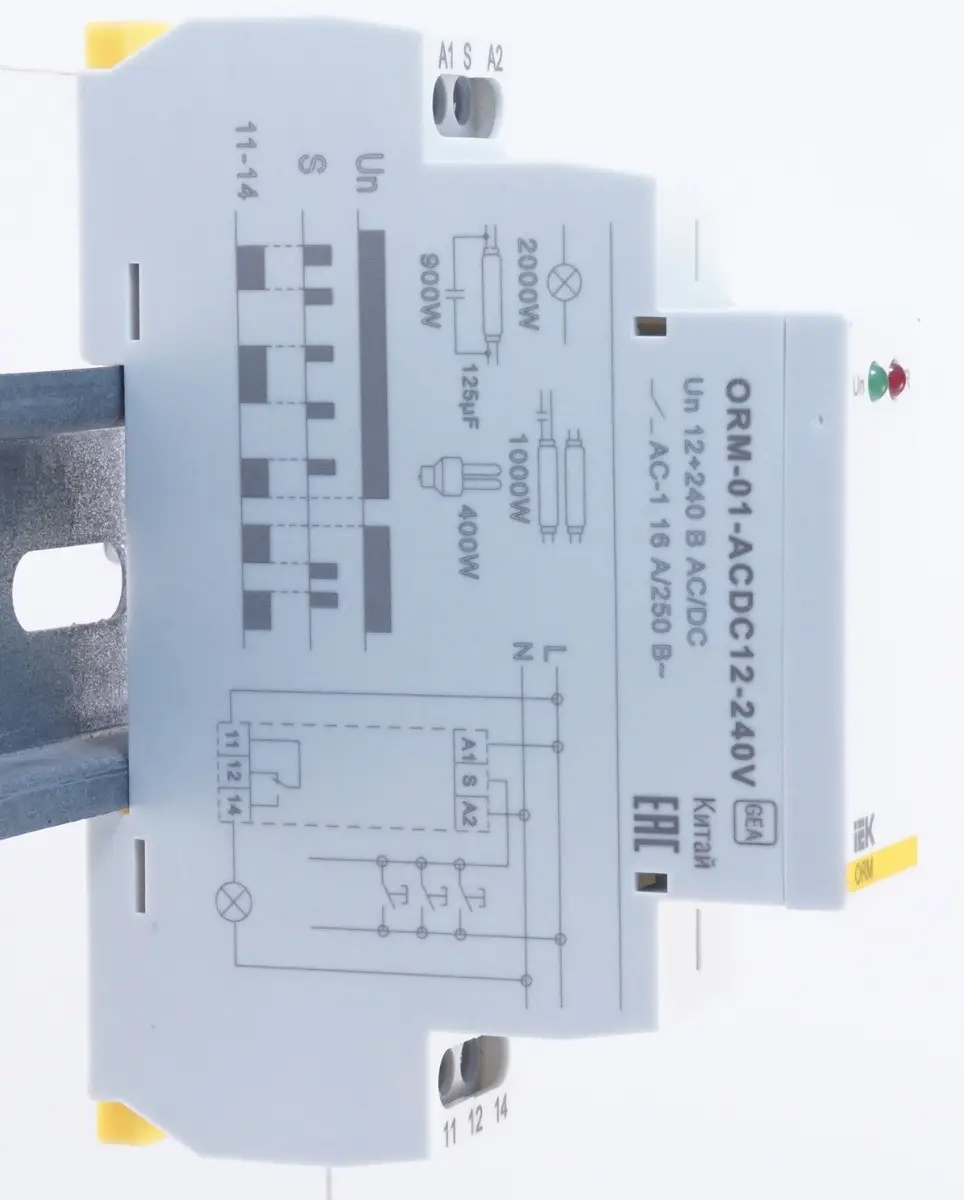

Фото импульсного реле
