Инструкция по монтажу выключателя своими руками: как правильно установить, поменять, отремонтировать и подключить

Каждому хозяину приходится столкнуться с тем, что из строя вышел выключатель, или возникла необходимость ремонта с заменой старых на новые модели. Монтаж выключателя света своими руками произвести не составит труда, если просто следовать обычным правилам по технике безопасности.

Изначально предстоит разобраться с видами выключателей. Выяснить их отличительные признаки. В основном они бывают клавишными, где есть или нет подсветки.

Виды выключателей

Кроме такого вида, есть еще и другие:

• Диммеры;
• С регулировкой;
• Реагирующие на звук;
• Сенсорные;
• С кнопкой или рычагом.

Способы монтирования для них тоже различные для:

• Внутреннего или наружного;
• Модульного;
• С защитой от пыли и влаги.

Работают все они по одному принципу, по которому выключатель является ключом, замыкающим цепь или размыкающим ее. Это причина, по которой выбор в полной мере основан на предпочтениях покупателя.

Может быть единственной рекомендацией в этом случае – не отдавать предпочтение самым дешевым изделиям, ведь от качества сборки зависит его срок функционирования. Остальные показатели – форма и цвет, фирма – полностью по желанию пользователя.

Схема для подключения выключателя

Стоит иметь представление о самом элементарном способе подключения и самой доступной для восприятия схеме монтажа выключателя с одной клавишей. Ее повсеместно можно увидеть в кухонном помещении, кладовой или коридоре.

Реализуется она при помощи нехитрого набора:

• Проводов с двумя жилами;
• Светового источника;
• Коробки распределительной;
• Коробки монтажной (подрозетника).

Источником света может оказаться, как одна лампочка, так и люстра с параллельным подключением ламп.

Идеален подобный вариант для помещений с небольшими габаритами, там, где нет необходимости в ярком освещении. Это вполне может оказаться прихожая, ванная, коридор.

Желание применить подобную схему в спальной комнате или гостиной, потребует увеличить количество лампочек. Однако это не лучшим образом отразится на потреблении энергии. Кроме того, не будет возможным должным образом осуществлять регулировку для изменения уровня освещенности.

Для больших помещений наиболее правильно выбрать схему, где есть возможность подключить выключатель с двумя клавишами.

Выключатель двухклавишный (схема для подключения)

Вариативностью и универсальностью отличается схема, в которой предусмотрено подключение выключателя с двумя клавишами. Ее чаще всего предпочитают те, кому предстоит повесить люстру или несколько разных приборов для освещения, где присутствует две лампы или более.

Часто встречается вариант с пятью лампочками. Тогда схема выполняется таким образом, что одна клавиша включает или выключает две лампочки, а вторая – три. Одновременное включение дает свет сразу от всех источников.

• Схема считается классической и часто применяется в домах и квартирах.
• Две клавиши можно использовать по-другому, например, для двух по-разному расположенным источникам.
• Однако для таких видов схем потребуются провода с тремя жилами.

Подобным образом можно сделать освещенной одновременно, как кухню, так и коридор с ванной. Если использовать для этих целей, три выключателя, где только одна клавиша, то такое подключение обойдется довольно дорого. К тому же нужно будет предусмотреть дополнительное место для того, чтобы выполнить монтаж всех трех выключателей.

Монтаж

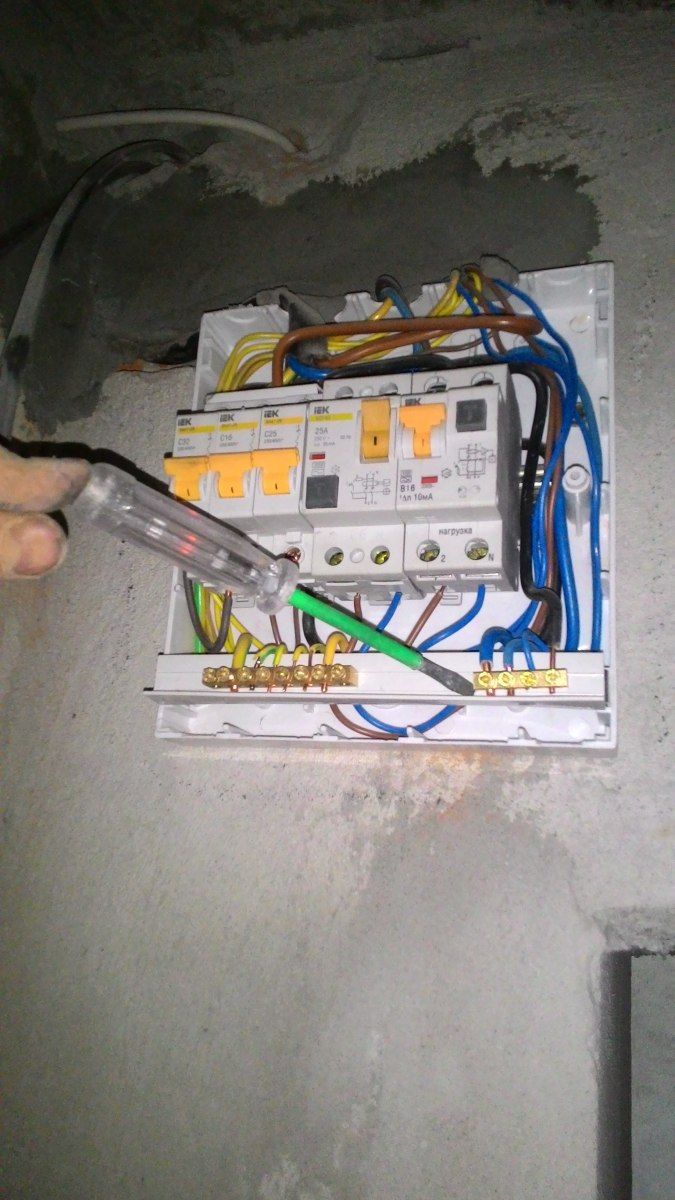

Монтаж электропроводки выключателей выполняются строго при соблюдении основного условия – напряжение в сети должно быть отключено. Решив сделать замену выключателя или его установку, обязательно надо либо выкрутить пробки, либо произвести выключение автомата.

Подключение к сети выключателя согласно инструкции для монтажа выключателя разрешается при полном отсутствии напряжения.

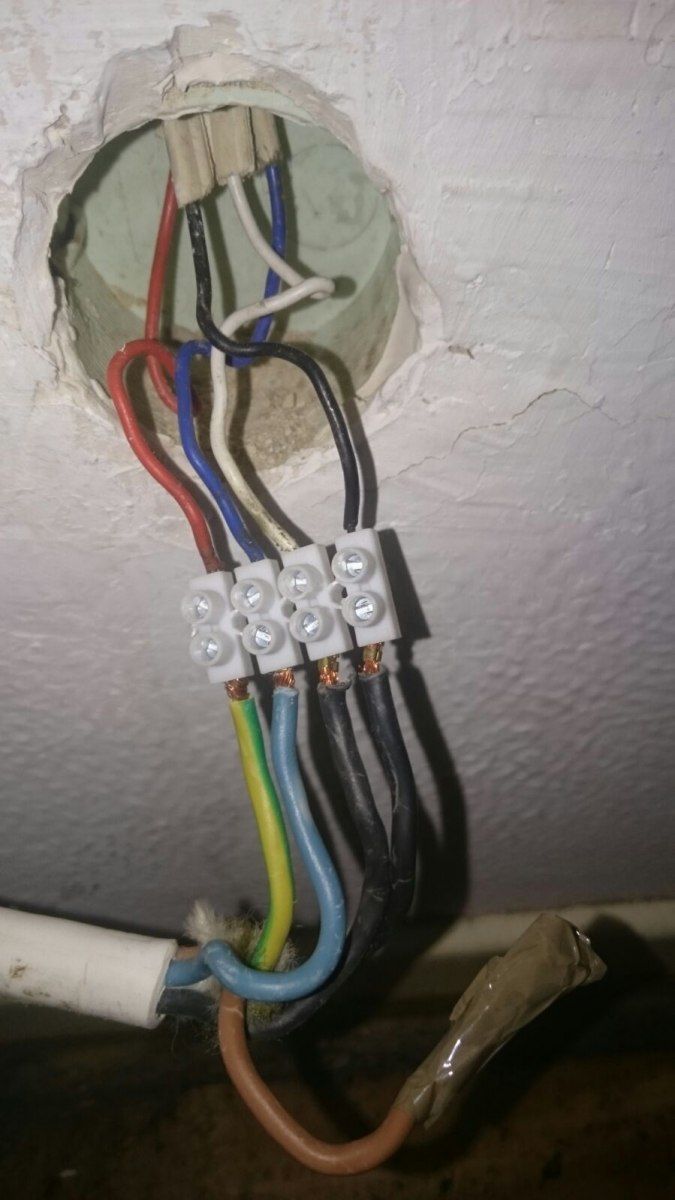

Когда проводка кабеля уже завершена, а монтажные и распределительные коробки установлены, то приступают к процессу коммутации:

• Не менее двух приходящих жил (ноль и фазу) надо подать по отдельности на распределительные коробки;
• Чтобы осветительное устройство было подключено, понадобится подать три жилы для выключателя с двумя клавишами, и две — для одноклавишного;
• От выключателя провода идут на коробку (распределительную), но не на световой источник.

Алгоритм

После отключения напряжения необходимо:

• Завести провода, после установки подрозетника;
• Разобрать выключатель. После изучения его устройства, затянуть винты;
• Лишняя длина каждого провода убирается за исключением пяти или семи сантиметров;
• Концы зачищаются на один сантиметр;
• В клеммы выключающего устройства вставляются провода и зажимаются самым надежным образом;
• Проверяется, правильно ли они подключены;
• Устройство вставляется в коробку (монтажную);
• Проводится выравнивание выключателя и его закрепление в монтажной коробке;
• Клавиши ставятся на свое место и проверяются на заедание. В случае необходимости их необходимо подправить и убедится, что все в порядке.

Подключение

Как правильно подключить выключатель? В случае уже проложенной проводки при замене выключателя, необходимо изначально произвести демонтаж ненужного изделия.

• В остальных деталях все действия проводятся аналогичным образом.
• Проводка в современных домах обычно спрятана от глаз. Поэтому чаще всего применяют соответствующие выключатели.
• Их закрепляют в монтажной коробке, а затем проводят фиксирование при помощи распорок (специальных винтов).
• Здесь главное не перепутать одну жилу, которая идет на осветительный прибор, с другой, где должна быть фаза.
• В общем случае фаза располагается от выключателя сверху, все уходящие внизу. При постоянной работе со схемой, такая ошибка полностью исключается.

Количество уходящих жил – основное различие в монтаже выключателя с одной и двумя клавишами.

Провода необходимо зажать под шайбой при помощи контакта (винтового). Также можно просто затянуть их соединением клемм. Все зависит от того, какая у выключателя конструкция.
