Монтаж электропроводки своими руками: разводка электрики в доме, квартире, гараже и бане для начинающих (правила, нормы и алгоритм работ)

Монтаж электропроводки является ответственным и опасным делом, поэтому перед началом работ рекомендуется ознакомиться со всеми необходимыми правилами и требованиями безопасности, а также иметь определенные знания и навыки в этой области.

Правила монтажа электропроводки своими руками

Во избежание аварийных ситуаций и повреждений электрооборудования рекомендуется следовать следующим рекомендациям.

Подготовка

Необходимо определить места расположения розеток, выключателей, светильников, телефонных разъемов, провести монтаж электрических щитков и т.д. Кроме того, нужно выбрать качественный кабель, штепсели и другие материалы.

Выключение электропитания

Для начала монтажных работ необходимо выключить электропитание в помещении, где будут проводиться работы.

Разработка схемы подключения

Для удобства монтажа и дальнейшего обслуживания необходимо разработать схему подключения электропроводки, указывающую на расположение каждой розетки, выключателя и т.д.

Прокладка кабеля

После того, как схема готова, можно приступать к прокладке кабеля. Необходимо обеспечить правильную укладку кабеля в соответствии с проектом, а также соблюдать минимальный радиус изгиба.

Подключение элементов

После прокладки кабеля необходимо подключить розетки, выключатели, светильники и другие элементы. При этом необходимо соблюдать правила соединения проводов и герметичности установки элементов.

Проверка работоспособности

После завершения монтажных работ необходимо проверить работоспособность всей системы, а также проверить отсутствие утечек тока.

Заземление

Необходимо обеспечить правильное заземление системы, для того чтобы предотвратить риск поражения электрическим током.

Кроме того, необходимо соблюдать все правила и нормы безопасности при работе с электрооборудованием, использовать качественные материалы и оборудование, а также иметь необходимые знания и навыки в данной области.

Как спроектировать электросеть

Проектирование электросети в доме или квартире — это важный этап, который необходимо выполнять с учетом всех требований и правил безопасности, а также с учетом особенностей конкретного помещения. Ниже представлены общие инструкции для разработки проектов электропроводки:

Определите требования к электросети

Необходимо определить, сколько электрооборудования и приборов будет использоваться в помещении, а также какие функции они выполняют. Это позволит определить необходимую мощность и количество розеток и выключателей.

Разработайте план помещения

Необходимо определить, какие комнаты и где расположены. Это позволит определить, где будут находиться розетки, выключатели и светильники.

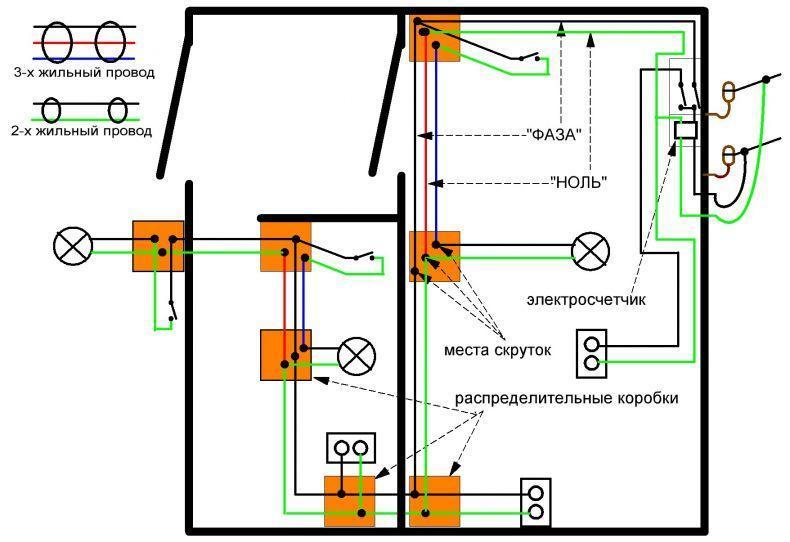

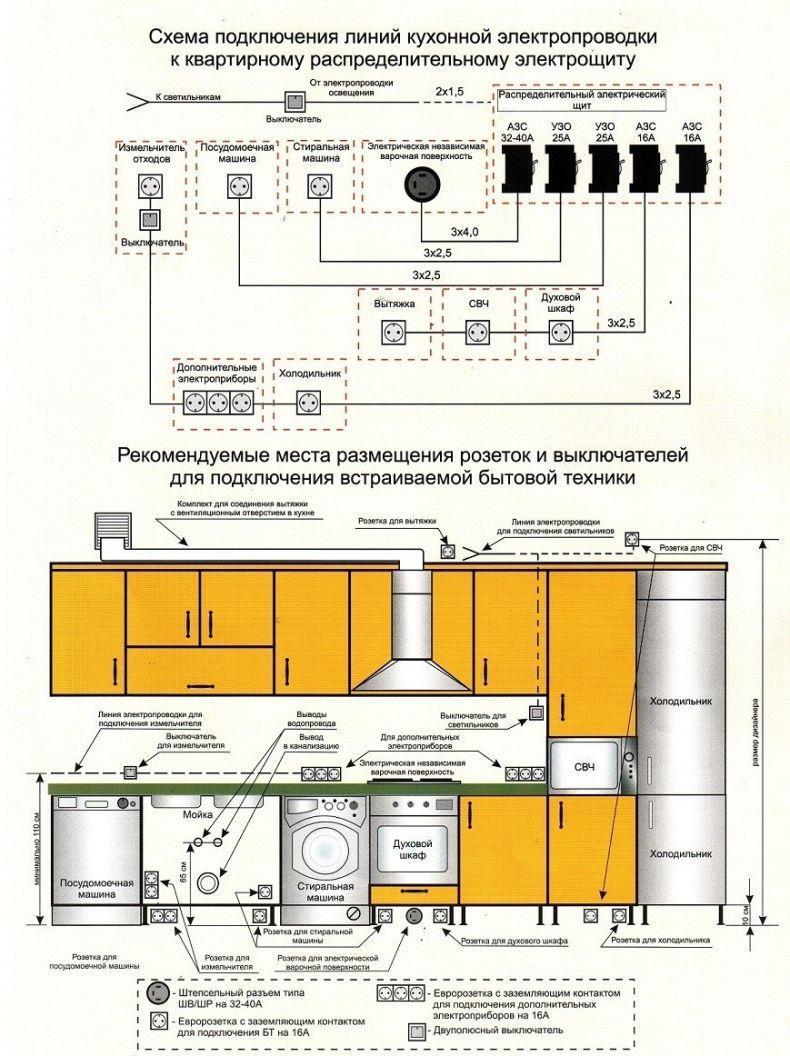

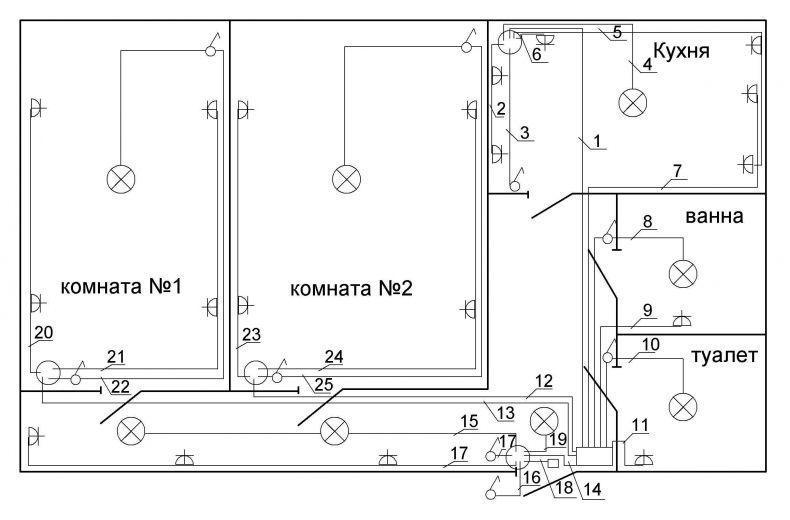

Разработайте схему электропроводки

Схема должна показать, как все элементы системы будут подключены между собой. Схема должна включать в себя основные элементы, такие как розетки, выключатели, осветительные приборы, электрические щитки и т.д.

Определите тип кабеля

Необходимо определить тип кабеля, который будет использоваться в системе, учитывая мощность и количество подключенных приборов.

Разработайте план монтажа

План должен определять, как кабель будет прокладываться по всем комнатам, какие элементы будут устанавливаться в каждой комнате и как кабель будет подключаться к каждому элементу.

Учтите требования и нормы безопасности

В проекте должны быть учтены все требования и нормы безопасности при работе с электрическими системами, включая требования к заземлению, правила прокладки кабеля и другие.

Проверьте проект на соответствие стандартам

Перед началом монтажных работ необходимо проверить проект на соответствие стандартам и нормам безопасности.

Обратитесь к специалистам, если нужно

Если вы не уверены в своих навыках проектирования и монтажа электропроводки, рекомендуется обратиться к опытным специалистам.

Важно помнить, что неправильный монтаж электропроводки может привести к авариям и поражению электрическим током, поэтому всегда следует придерживаться правил безопасности и обращаться к специалистам, если вам нужна помощь в проектировании и монтаже электропроводки.

Кроме того, существуют различные нормативные документы, которые регулируют проектирование и монтаж электропроводки, такие как ПУЭ (Правила устройства электроустановок), СНиП (Строительные нормы и правила), ГОСТы (Государственные стандарты) и др. Необходимо учитывать все соответствующие требования и рекомендации при разработке проекта электропроводки.

Наконец, при монтаже электропроводки всегда следует использовать качественные материалы и оборудование, а также следить за правильной установкой и подключением элементов системы. Это поможет избежать возможных проблем в работе системы в будущем.

Способ укладки электрокабеля

Существует несколько способов укладки электрокабеля в зданиях и сооружениях, в зависимости от типа помещения, условий эксплуатации, требований безопасности и других факторов. Ниже приведен список наиболее распространенных способов укладки электрокабеля:

1. Поверхностная укладка – кабель укладывается на поверхности стен или потолка с помощью кабельных лотков, кабельных каналов, гофрированной трубы или специальной ленты.
2. Скрытая укладка – кабель укладывается внутри стен, перегородок, потолков и полов, защищая его от повреждений и обеспечивая более эстетичный внешний вид.
3. Подвесная укладка – кабель укладывается на специальные кронштейны, крючки или подвесы, которые крепятся к потолку или стене.
4. Под землей – кабель укладывается под землей, например, в земле, под тротуаром, дорогой или в подвале.
5. Подводный способ – кабель укладывается на дно водоемов, например, в бассейнах или прудах.

Кроме того, существуют специальные способы укладки кабеля, например, укладка взрывозащищенного кабеля, укладка кабеля на мобильных конструкциях и др.

Каждый способ укладки имеет свои особенности и требования к выбору кабеля, методам крепления и монтажа, поэтому при выборе способа укладки следует учитывать все соответствующие требования и рекомендации.

Тип напряжения на вводе

На вводе в здание или сооружение может быть подведено различное напряжение, в зависимости от типа электросети, которой подключено здание, и требований электроснабжения. Ниже приведен список наиболее распространенных типов напряжения на вводе:

Однофазное напряжение 220 В

Это наиболее распространенный тип напряжения на вводе в многоквартирные дома, квартиры, частные дома, офисы и другие помещения. Он используется для питания бытовых приборов и электроустановок с небольшой мощностью.

Трехфазное напряжение 380 В

Это тип напряжения, который используется для питания промышленного оборудования, мощных электроустановок, систем кондиционирования воздуха и других больших потребителей электроэнергии.

Однофазное напряжение 127 В

Используется в некоторых странах для бытового и промышленного использования.

Трехфазное напряжение 220 В

Используется для питания электроустановок средней мощности.

Трехфазное напряжение 1000 В и выше

Используется в энергосистемах и для питания крупных промышленных объектов.

Кроме того, существуют различные комбинации напряжения и типов электросетей, которые могут быть использованы на вводе в здание или сооружение, например, однофазное/трехфазное напряжение 220 В и 380 В, сочетание постоянного и переменного тока, и др. Выбор типа напряжения на вводе зависит от мощности и типа электроустановок, которые будут использоваться в здании, и от требований к электроснабжению.

Расчет мощности

Для выполнения расчета мощности электропотребления необходимо учитывать несколько факторов, включая количество и мощность электроприборов, которые будут использоваться в помещении, а также характеристики электросети. Ниже приведен список шагов, которые могут помочь в расчете мощности:

1. Составление списка всех электроприборов, которые будут использоваться в помещении. Необходимо указать мощность каждого прибора в ваттах (Вт) или киловаттах (кВт).
2. Определение потребляемой мощности каждого прибора. Обычно это значение указывается на самом приборе, либо в его техническом паспорте.
3. Вычисление суммарной мощности всех электроприборов. Для этого нужно сложить мощности всех приборов из списка.
4. Определение коэффициента одновременности использования приборов. Этот коэффициент учитывает тот факт, что не все приборы будут работать одновременно в течение всего времени, поэтому суммарная мощность не будет равна сумме мощностей всех приборов. Обычно коэффициент одновременности выбирается в зависимости от типа помещения и количества используемых приборов.
5. Вычисление фактической мощности электропотребления. Для этого необходимо умножить суммарную мощность приборов на коэффициент одновременности.
6. Определение необходимой мощности электросети. Эта мощность должна быть достаточной для обеспечения потребности в электроэнергии всех приборов и устройств, которые будут использоваться в помещении.
7. Подбор соответствующего типа электросети и проводника. Для обеспечения достаточной мощности может потребоваться установка более толстых проводов или замена типа электросети.
8. Проверка соответствия мощности существующей электросети требованиям безопасности и нормам потребления электроэнергии.

Учитывая все эти факторы, можно выполнить точный расчет мощности электропотребления, что поможет обеспечить надежное и безопасное электроснабжение помещения.

Подбор электропроводов

Выбор подходящих электропроводов для электропроводки зависит от нескольких факторов, таких как мощность, нагрузка, длина проводов, окружающая среда и требования безопасности. Вот несколько шагов, которые помогут выбрать подходящие электропровода для электропроводки:

Определите мощность и нагрузку

Расчет мощности и нагрузки поможет определить, какой размер провода требуется для обеспечения безопасной и надежной электропроводки.

Учитывайте длину проводов

Длина проводов также важна для выбора подходящего размера провода. Длинные провода могут требовать более толстых проводов для уменьшения сопротивления и потерь напряжения.

Рассмотрите окружающую среду

Если провода будут установлены во влажной или коррозионной среде, то необходимо выбирать провода, которые обладают защитой от влаги и коррозии.

Обратите внимание на требования безопасности

В зависимости от места установки проводов, необходимо учитывать требования безопасности, такие как необходимость использования проводов с огнестойкой изоляцией или проводов, которые соответствуют конкретным стандартам безопасности.

Проверьте соответствие местных норм и стандартов

При выборе электропроводов необходимо убедиться, что они соответствуют местным нормам и стандартам.

Обратитесь к профессионалам

Если у вас возникли какие-либо сомнения или вопросы, связанные с выбором электропроводов, лучше обратиться к профессиональному электрику или инженеру.

Обращайте внимание на качество электропроводки, поскольку низкокачественные провода могут привести к перегрузкам и повреждению оборудования, а также представлять угрозу безопасности.

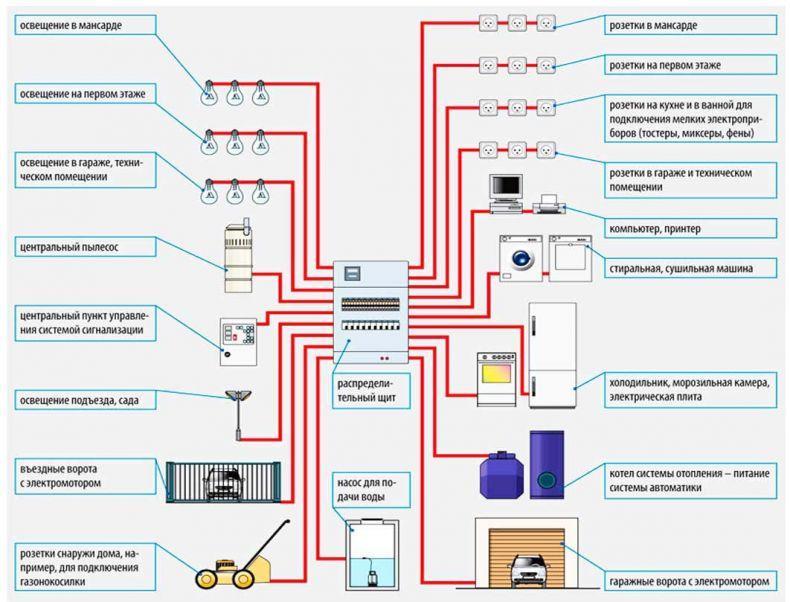

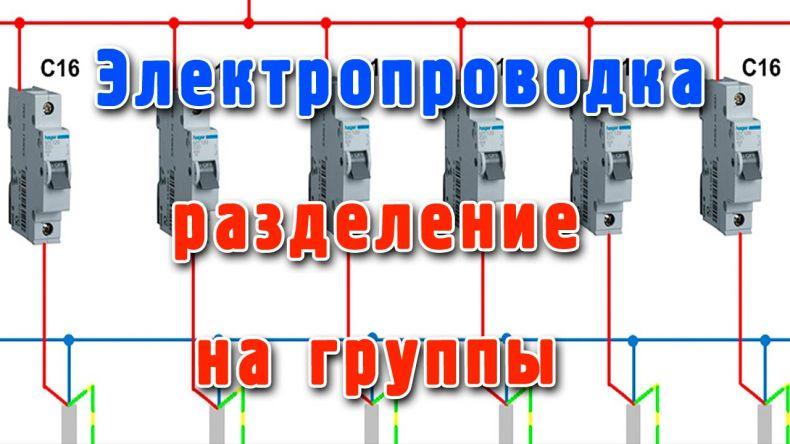

Разделение на группы

Для разделения электропроводки на группы можно использовать различные критерии. Некоторые из них могут включать:

1. Назначение: Группировка проводов по их назначению может быть полезной, например, провода для освещения могут отличаться от проводов для электроприборов и силовых потребителей.
2. Мощность и нагрузка: Провода с различной мощностью и нагрузкой могут быть разделены на группы для облегчения управления и контроля над электросетью.
3. Расположение: Электропроводка может быть разделена на группы в зависимости от места установки, например, провода внутри помещения могут отличаться от проводов на открытом воздухе или под землей.
4. Тип изоляции: Различные типы изоляции проводов могут использоваться для разных целей, например, термостойкие провода могут использоваться в окружающей среде с высокими температурами.
5. Стандарты и нормы: Электропроводка может быть разделена на группы в соответствии со стандартами и нормами, чтобы обеспечить соответствие с местными требованиями и обеспечить безопасность и надежность работы электросети.

Важно понимать, что конкретные критерии для разделения электропроводки на группы могут различаться в зависимости от конкретной ситуации. Это может быть решено инженерами и электриками, которые знакомы с конкретными требованиями и условиями вашего проекта.

Выбор способа ввода

Выбор способа ввода электроэнергии зависит от ряда факторов, включая мощность потребления, географическое расположение объекта, его функциональное назначение, наличие готовой инфраструктуры и других факторов.

Существует несколько способов ввода электроэнергии, наиболее распространенные из них:

1. Воздушная линия электропередачи: Подходит для удаленных или труднодоступных мест, где трудно проложить подземный кабель. Однако, этот способ может быть подвержен влиянию погодных условий и других факторов.
2. Подземный кабель: Чаще всего используется в городских условиях, где высокая плотность застройки не позволяет использовать воздушные линии электропередачи. Этот способ более надежен и безопасен, но его установка может быть более затратной.
3. Ввод из распределительного трансформатора: Часто используется для подключения жилых и коммерческих зданий к электросети. Трансформатор устанавливается на определенном расстоянии от здания, и энергия подается через кабельную линию.
4. Автономная электростанция: В случаях, когда отсутствует возможность подключения к общедоступной электросети, может использоваться автономная электростанция, работающая на дизельном топливе, газе или других источниках энергии.

Выбор наилучшего способа ввода зависит от многих факторов, поэтому важно провести анализ и оценку всех возможных вариантов, а затем выбрать наиболее подходящий для конкретного проекта.

Прокладка трасс

Прокладка трасс электропроводки — это ответственный и сложный процесс, который требует определенных знаний и навыков. Ниже представлена общая инструкция, которая поможет вам выполнить работы по прокладке электрических кабелей и проводов самостоятельно.

Подготовка

Перед началом работ необходимо провести подготовительные мероприятия. Оцените место, где будет происходить прокладка, изучите схему электропроводки и выберите наиболее подходящие места для прокладки трасс. Убедитесь, что имеются все необходимые инструменты и материалы.

Постановка задачи

Определите точное количество и тип кабелей, которые нужно проложить. Оцените длину каждого участка, учтите все перегородки, стены и другие препятствия на пути трассы. Составьте план работ и приведите его к действию.

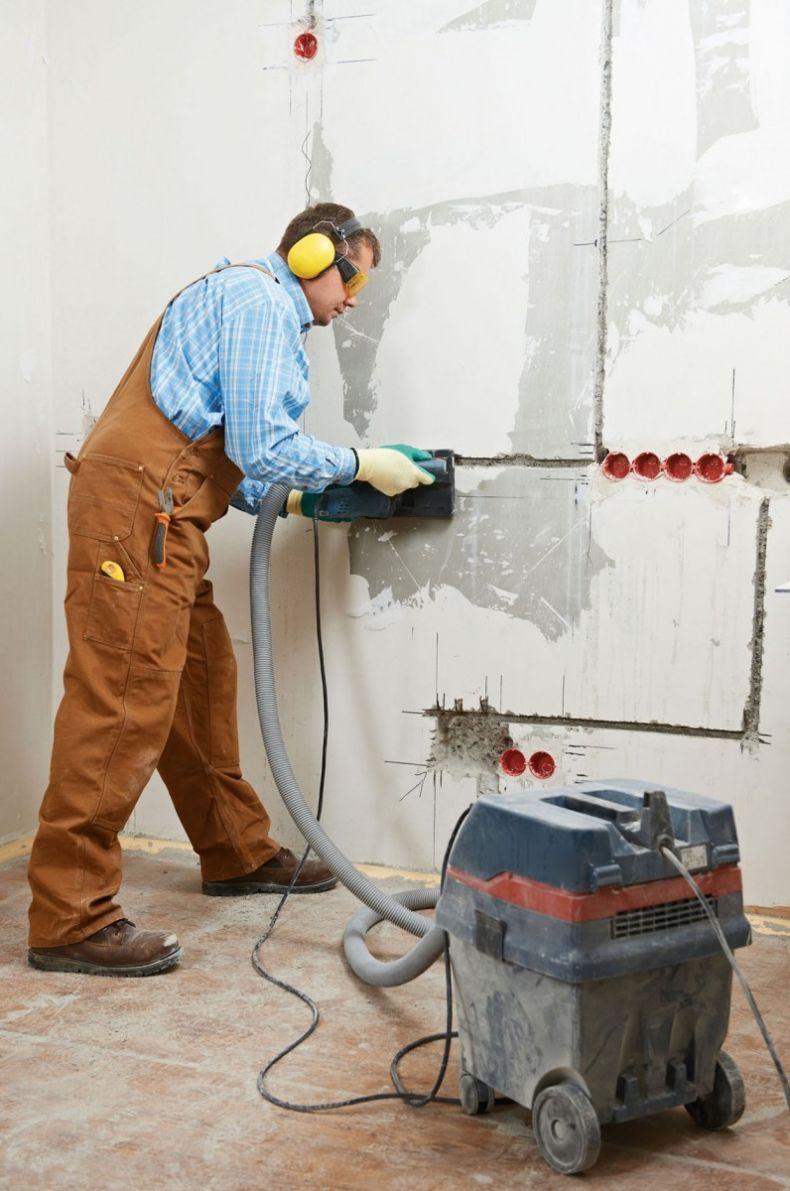

Монтаж распределительных коробок и подрозетников

В соответствии со схемой прокладки кабелей, на стене нужно установить распределительные коробки и подрозетники. Используйте отверстия в стенах для установки коробок и скрепите их винтами.

Прокладка кабелей

Начинайте прокладку кабелей из ближайшей распределительной коробки или из щита. Следуйте схеме прокладки и убедитесь, что кабель укладывается ровно и без изгибов. Кабель должен быть зафиксирован на стенах, используя крепления.

Подключение проводов

Провода нужно подключить к розеткам и выключателям, которые уже установлены. Используйте соединительные зажимы, чтобы подключить провода к соответствующим точкам.

Проверка работы

Проверьте, что все подключения выполнены правильно и надежно. Убедитесь, что не происходит перегрузок и что электропроводка работает без сбоев.

Отделка

После того, как прокладка кабелей и проводов выполнена, проведите отделочные работы, закройте кабель карнизами, плинтусами или другими элементами отделки.

Обратите внимание, что эта инструкция является общей и не учитывает всех возможных особенностей конкретной ситуации. Перед началом работ важно убедиться в правильности выбора кабелей и проводов, а также соблюдении всех правил безопасности.

Проверка электробезопасности

Необходимо проверить электробезопасность. Если вы не имеете соответствующего опыта, то лучше обратиться к профессиональным электрикам, которые проведут проверку и дадут рекомендации по устранению выявленных проблем.

Проверка работоспособности электропроводки

После завершения прокладки кабелей и проводов необходимо проверить работоспособность всей системы. Для этого нужно проверить, что все розетки и выключатели работают должным образом, что нет перегрузок и что система не выдает никаких ошибок.

Заключение

Прокладка электрических трасс — ответственный процесс, требующий определенных знаний и навыков. Если вы не уверены в своих возможностях, то лучше обратиться к профессиональным электрикам.

Монтажа электропроводки своими руками

Подготовка материалов и инструментов

Перед началом работы вам понадобятся следующие материалы: провода, розетки, выключатели, распределительные коробки, электрический щит, защитные автоматические выключатели и другие материалы в зависимости от специфики вашего проекта. Также нужно подготовить инструменты, такие как отвертки, кусачки, пассатижи, шуруповерты и т.д.

Планирование

Прежде чем начать монтаж, нужно продумать расположение розеток, выключателей, светильников, их количество, места расположения щита и другие детали. Рекомендуется провести планирование на бумаге или с помощью специальных программ для планировки интерьера.

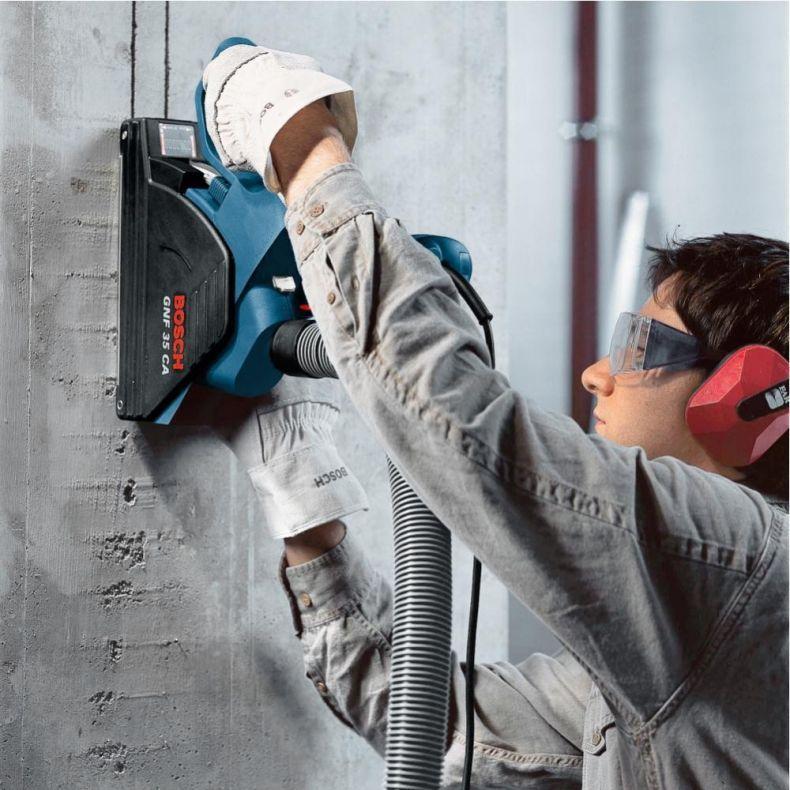

Прокладка трасс

Необходимо проложить трассы для проводов и кабелей в соответствии с проектом. Важно следить за тем, чтобы провода не были перенапряжены, а также не проходили рядом с газовыми трубами или водопроводными системами. Провода могут быть закреплены на стенах с помощью кабельных стяжек.

Монтаж электрического щита

Электрический щит должен быть установлен на специальной площадке, находящейся в недоступном для детей и животных месте. Провода из розеток и выключателей должны быть подключены к автоматическим выключателям в электрическом щите.

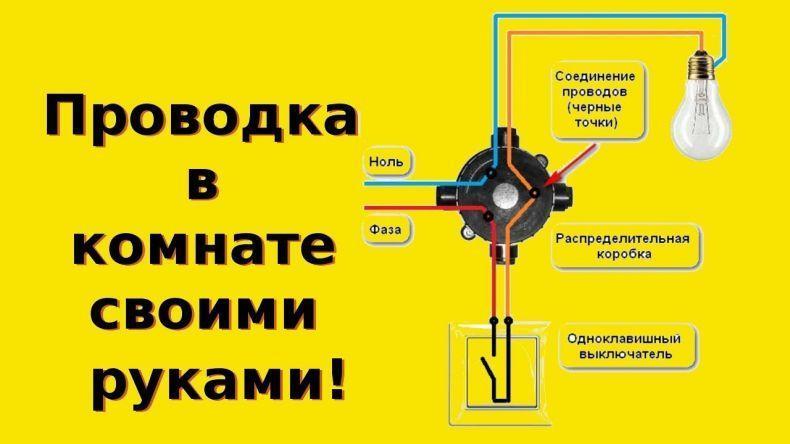

Монтаж розеток и выключателей

Необходимо установить розетки и выключатели в соответствии с проектом. Для этого нужно сначала снять защитные колпачки, подключить провода, затем закрепить розетки и выключатели на местах с помощью винтов или других крепежных элементов.

Подключение электропроводки к приборам и светильникам

Приборы, такие как светильники, должны быть подключены к электропроводке с помощью соответствующих клеммных соединений.

Проверка

Перед включением электропроводки необходимо провести ее проверку, чтобы убедиться, что все соединения и подключения были выполнены правильно. Для этого можно использовать тестер, который поможет выявить наличие обрывов или коротких замыканий.

Закрытие распределительных коробок

Распределительные коробки должны быть закрыты после подключения всех проводов и соединений. Это необходимо, чтобы защитить провода от пыли, влаги и случайного повреждения.

Установка защитных автоматических выключателей

Защитные автоматические выключатели должны быть установлены в электрический щит. Они защищают электропроводку от перегрузок и коротких замыканий.

Включение электропроводки

После выполнения всех предыдущих шагов можно включить электропроводку и проверить ее работоспособность. Если все сделано правильно, то электричество должно работать без перебоев и сбоев.

Несмотря на то, что монтаж электропроводки может показаться довольно простым делом, он требует определенных знаний и навыков. Если вы не уверены в своих способностях, лучше обратиться за помощью к профессиональным электрикам.

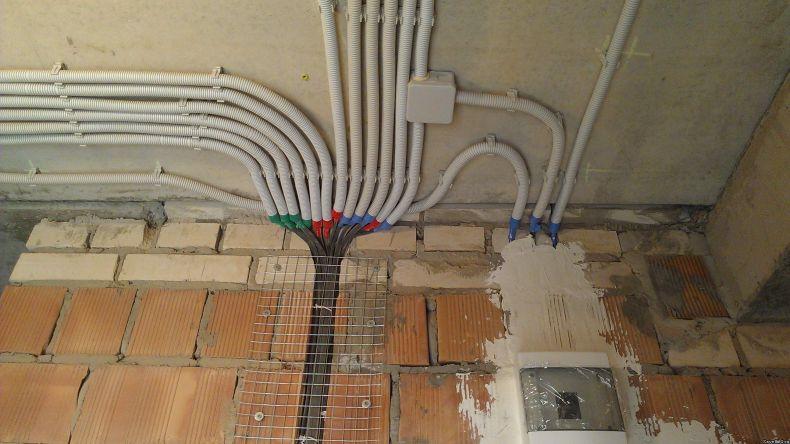

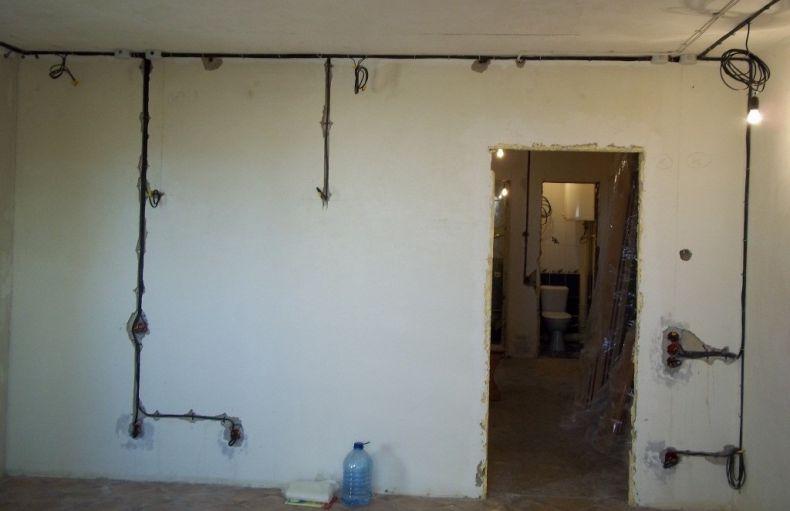

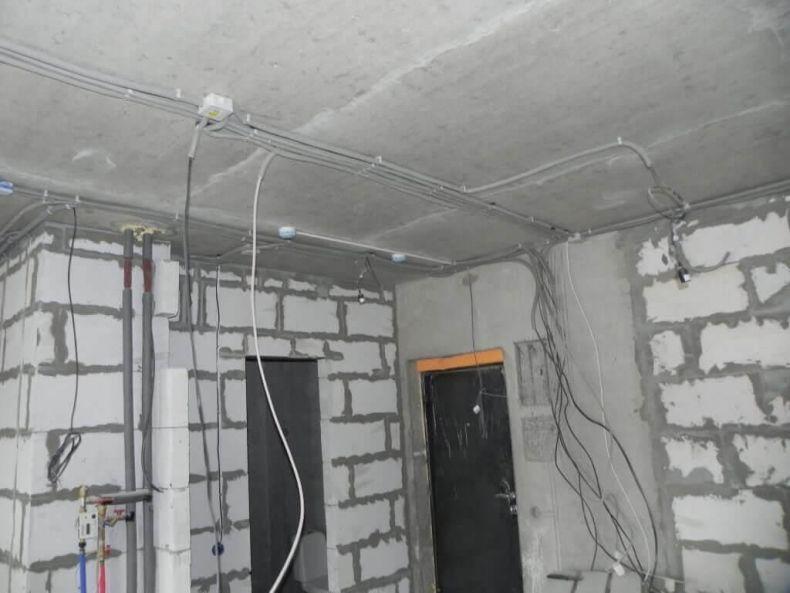

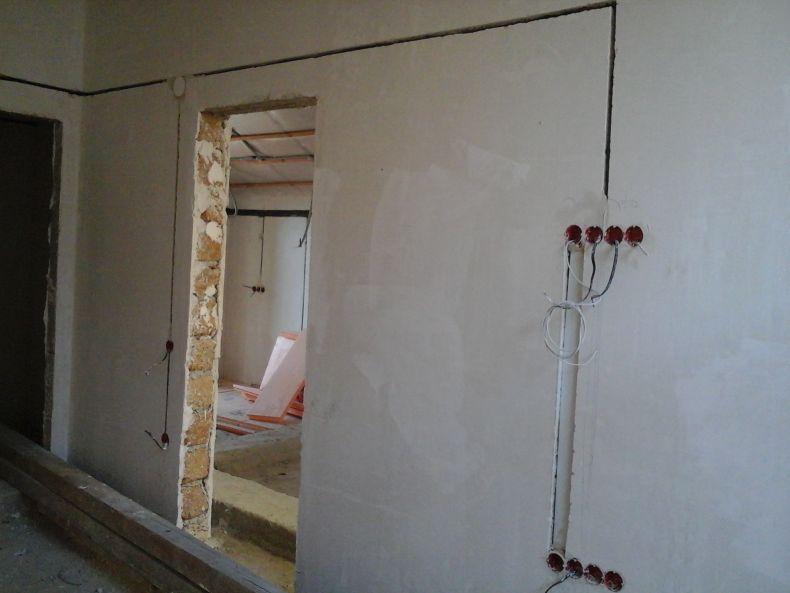

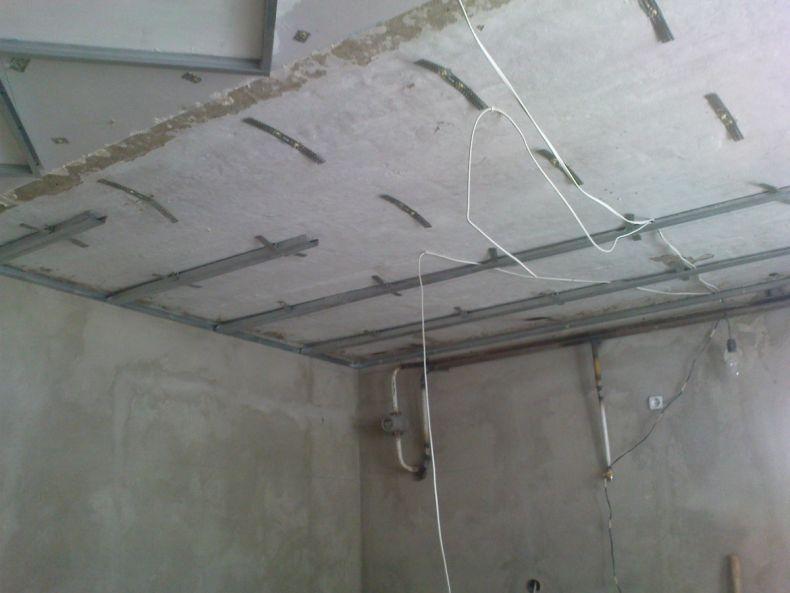

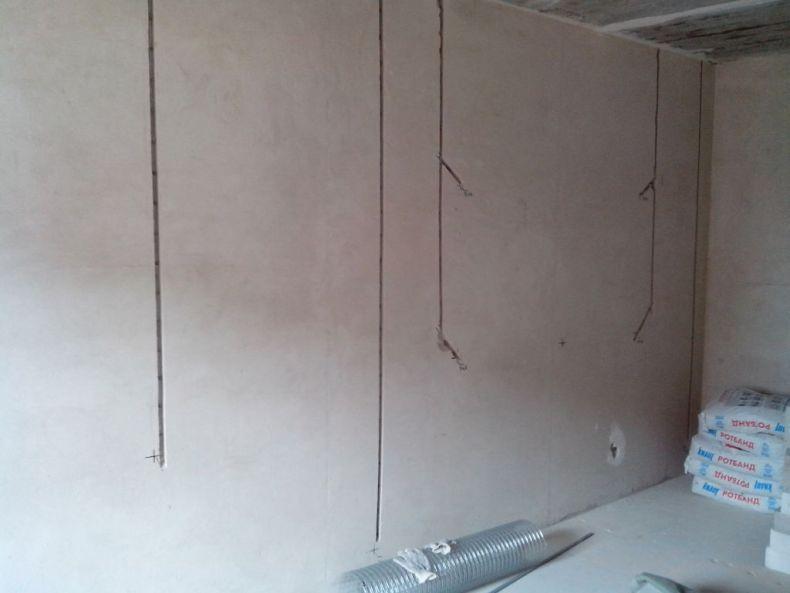

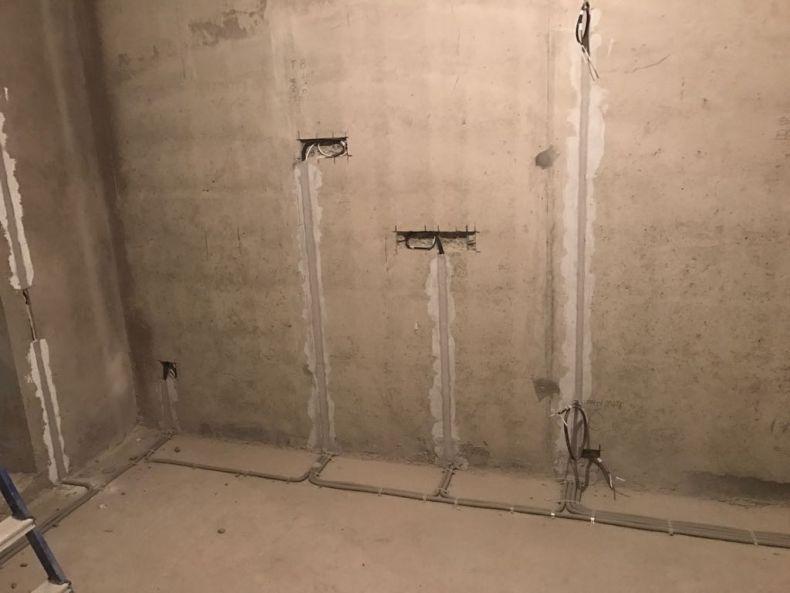

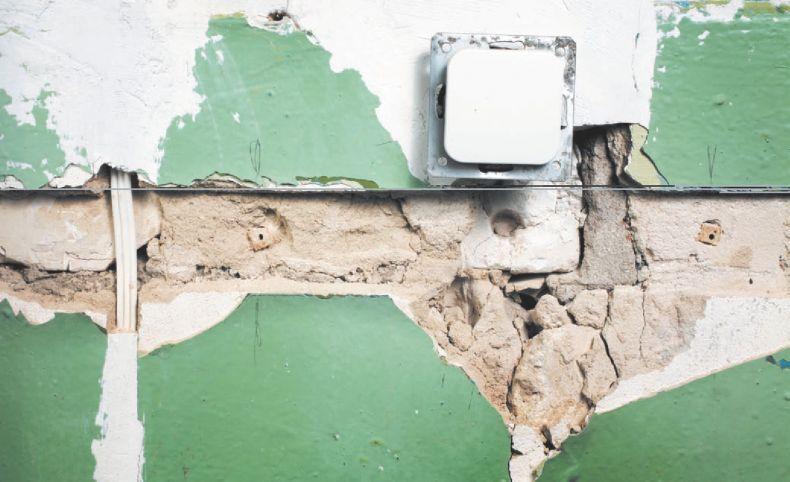

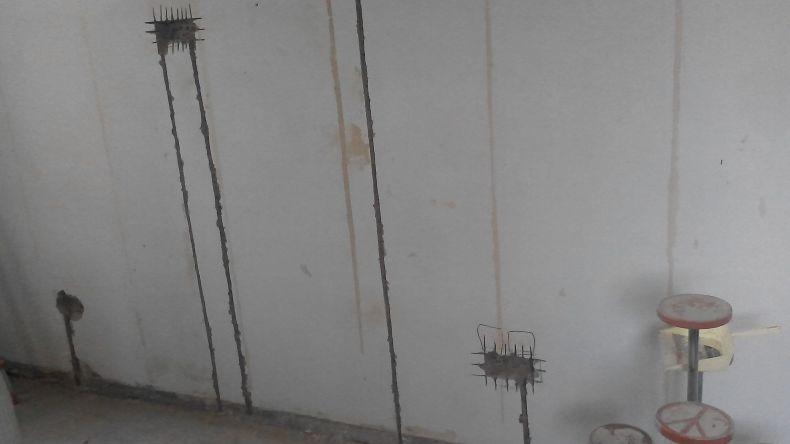

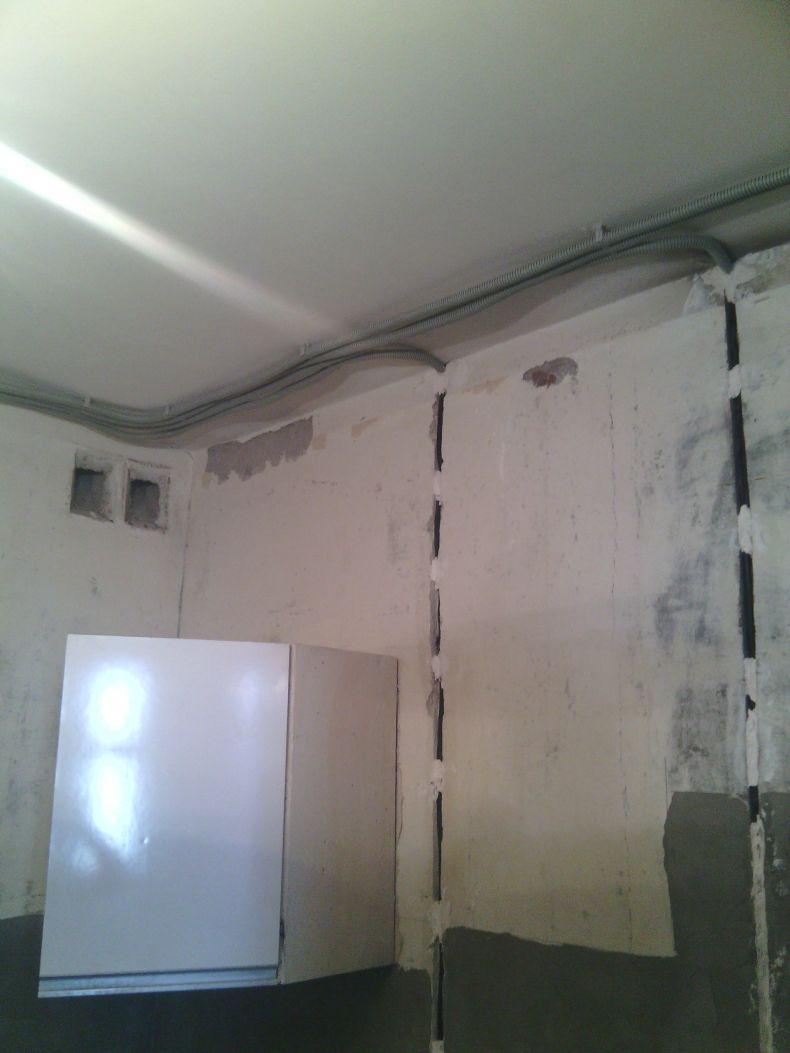

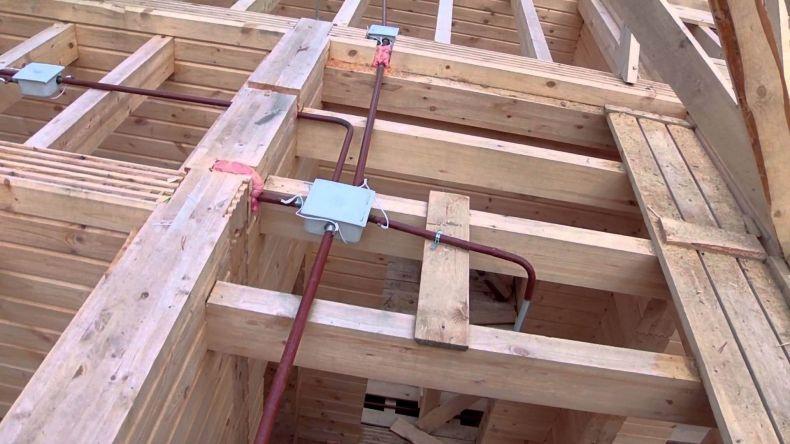

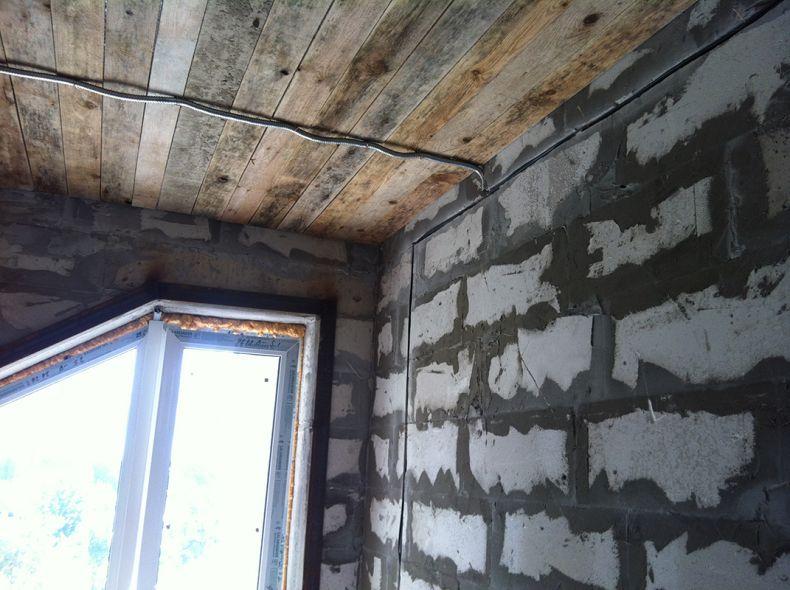

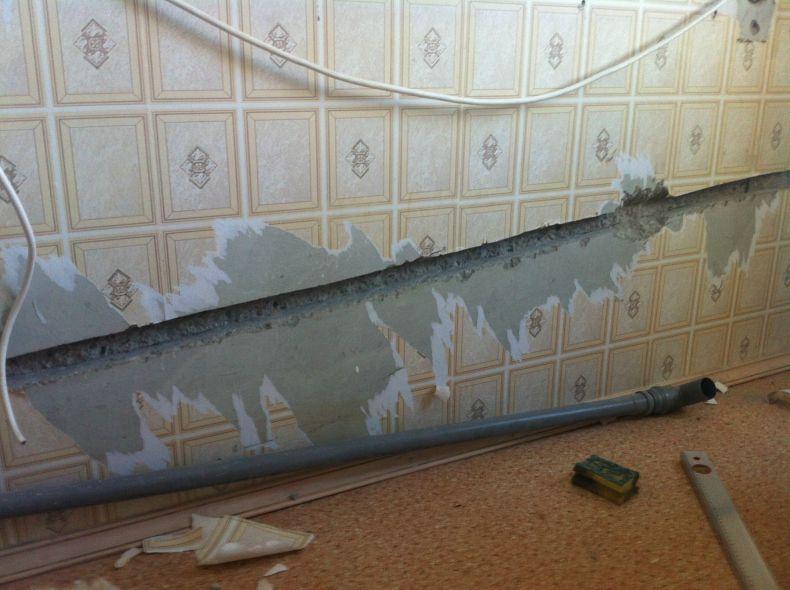

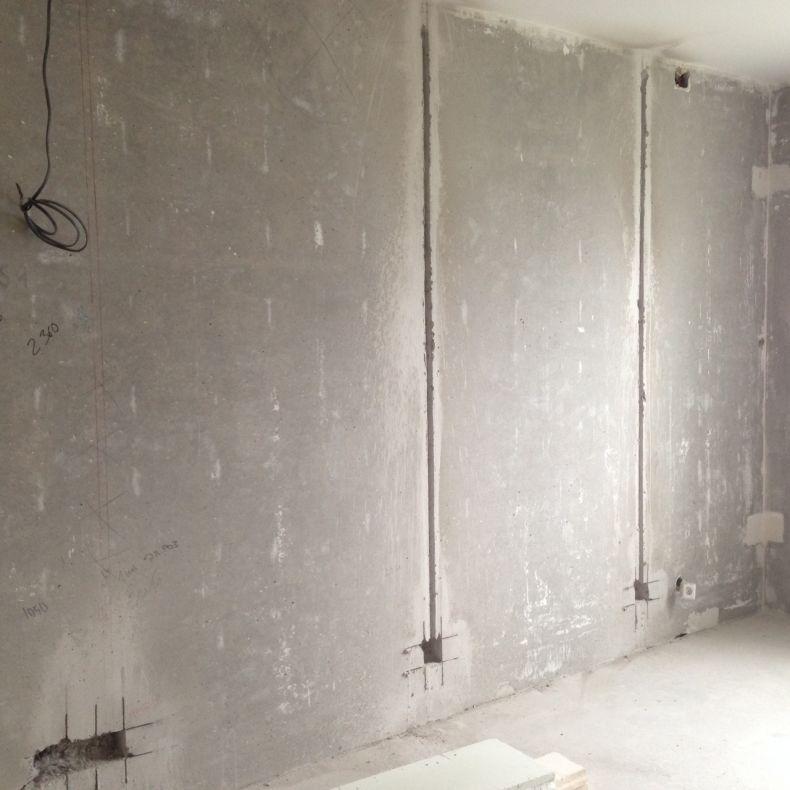

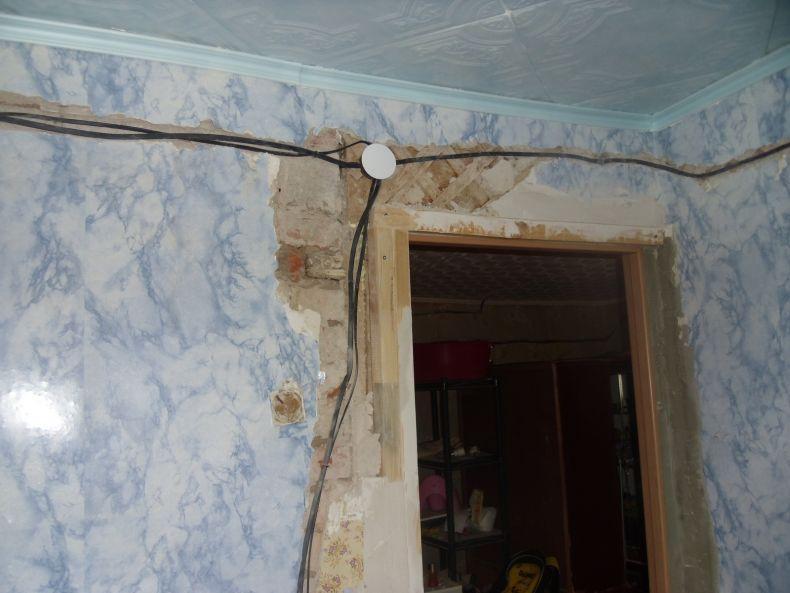

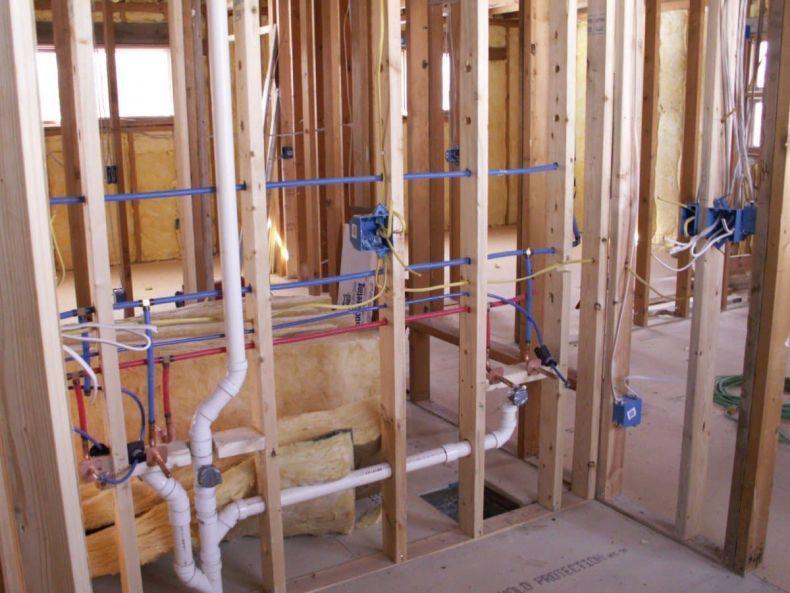

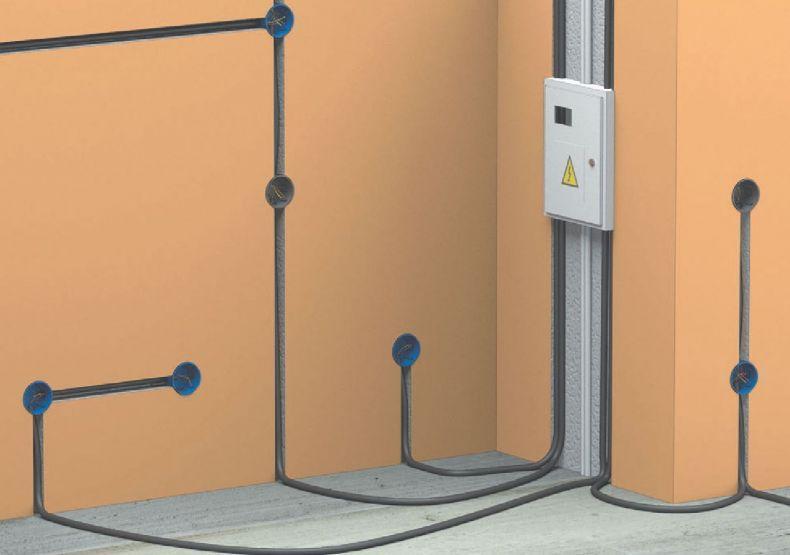

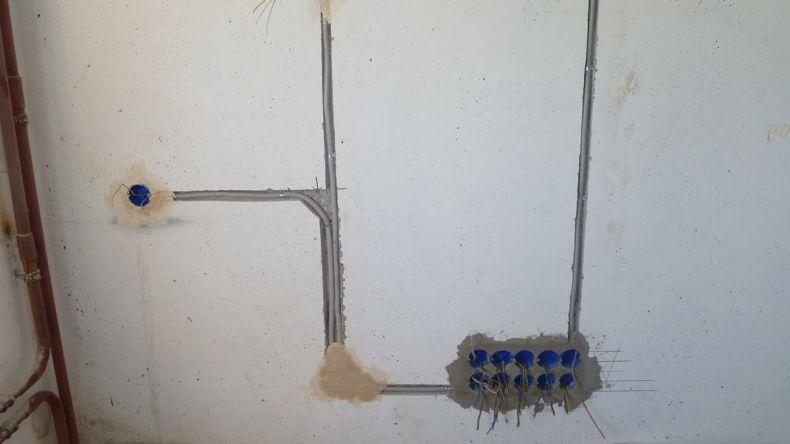

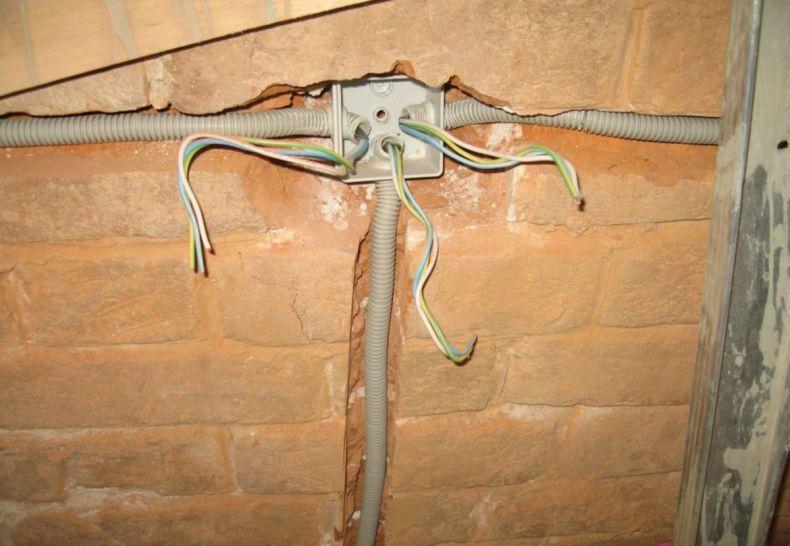

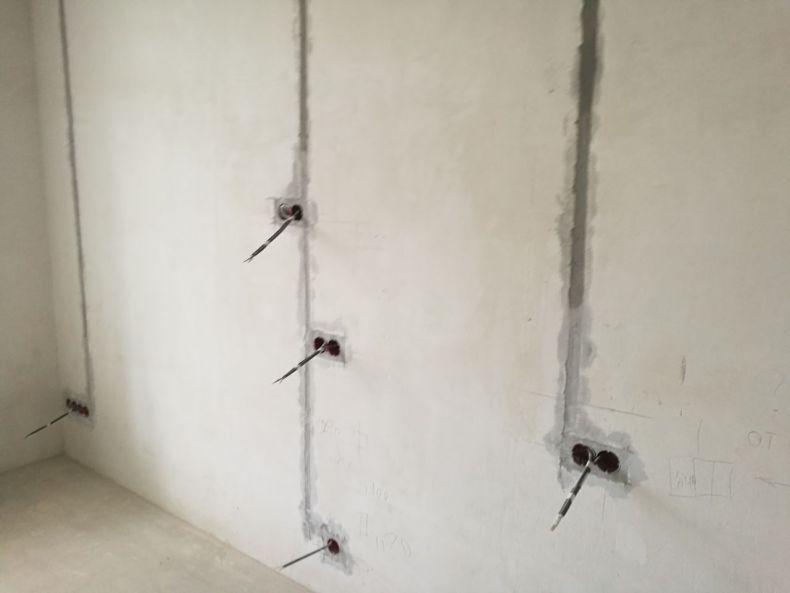

Фото примеров монтажа электропроводки
