Как подключить автомат в щитке правильно? Поэтапная инструкция, как собрать электрощиток своими руками для дома или квартиры

Автор: Инженерная компания "КАПРО"

Современные источники электричества стали «визитной карточкой» XXI века. Без них не обходятся средства освещения, промышленное производство, а также приборы бытовой техники.

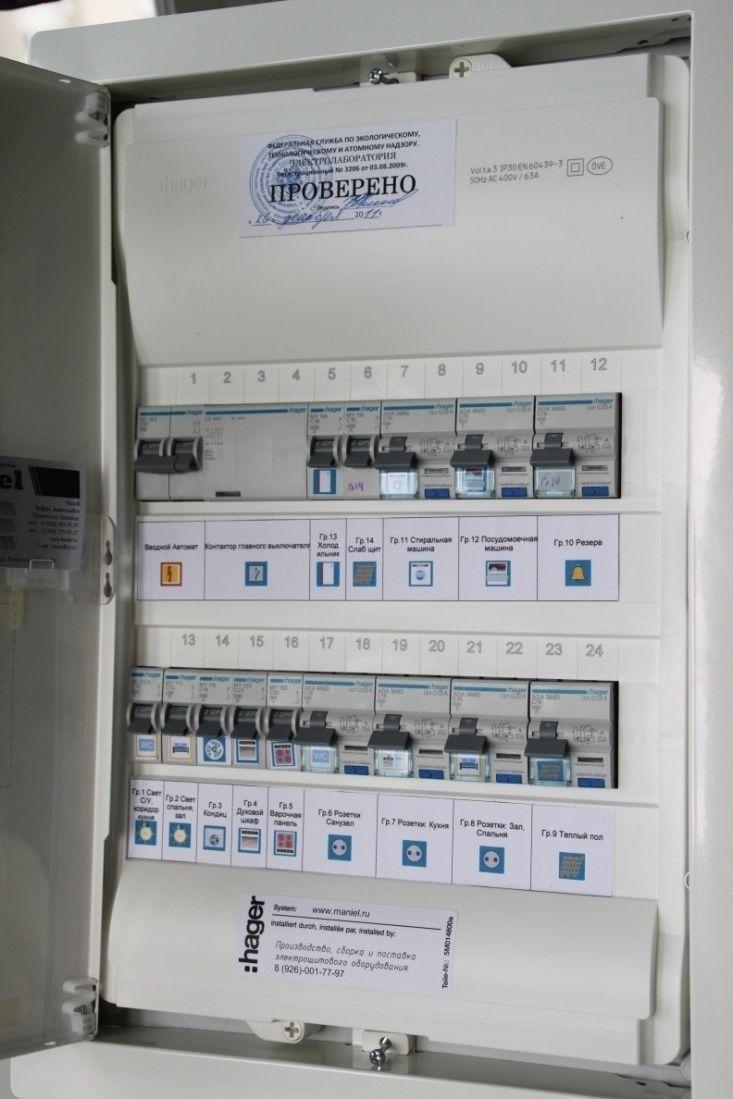

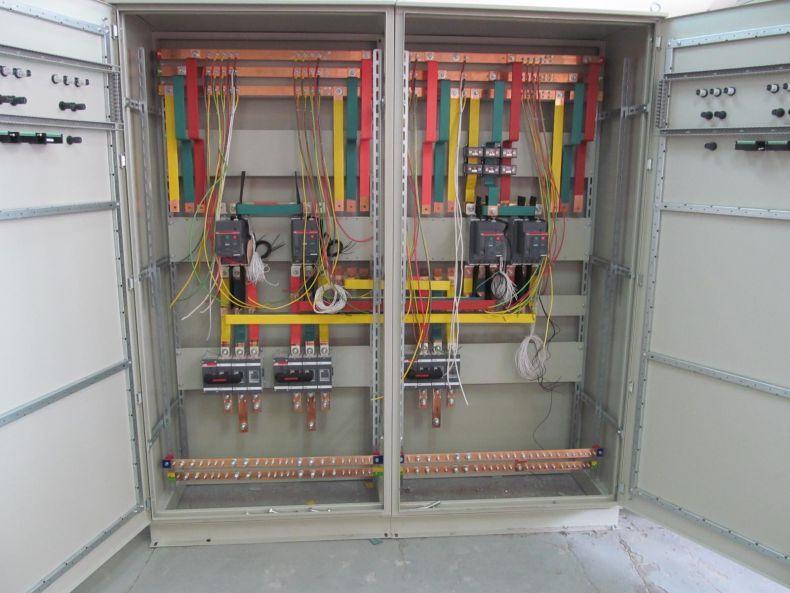

Городские квартиры и частные дома снабжаются специальными щитками, внутри которых находится необходимая «начинка» для управления домашней сетью. Разумеется, этими автоматическими системами иногда приходится управлять вручную.

Вопрос корректного подключения «автоматов» возникает как у начинающих электриков, так и у простых обывателей. Основные нюансы процедуры и различия между распространёнными типами выключателей приведены ниже.

Содержание

Устройство стандартных моделей

Одной из таковых выступает ВА47-29; этот вариант наиболее популярен ввиду экономичного приобретения. Схожие с ним агрегаты снабжены следующими компонентами:

Клемма из меди, соединённая с силовым контактом. Именно здесь в большинстве случаев проводится фиксация провода.
Подвижный контакт, обладающий увеличенным сечением. С его помощью осуществляется коммутация.
Камера погашения в форме дуги.
Пластина с отверстием для вывода газов.
Катушка, расцепляющая электрическое и магнитное поле. Провод с несколькими жилами припаян непосредственно к ней.
Ручка из пластика, не проводящая ток.
Пластина из металлического сплава, способная расцеплять тепло. Её располагают за катушкой.
Винт для регулировки вышеуказанной пластины. Он может отсутствовать в ряде моделей. Его «настройка» проводится исключительно в заводских условиях.
Дополнительная медная клемма — стартовая точка для проводника, несущего электричество.

От количества фаз зависит число клемм: классические модели «автоматов» с тремя элементами снабжены соответствующими узлами. В целях безопасности они изолируются друг от друга.

Как лучше выполнять ввод — сверху или снизу

Ещё одна тема для размышлений, касающаяся электриков и простых людей. На этот счёт имеется рекомендация, приводимая из правил устройства электрических установок (сокращённо ПУЭ).

Направление подключения задаёт сторона прибора, с которой располагается неподвижный контакт. Отсюда вытекает определение стороны выключателя, не разрывающей цепь. Подобный постулат правдив для большинства категорий «автоматов» (УЗО, с двумя полюсами, с тремя фазами, и так далее).

Очевидного способа разузнать нужное направление нет — необходимо разбирать устройство. «Облегчение» приносит факт того, что выключатели во многих отношениях одинаковы между собой. Обычно неподвижный контакт располагается сверху — что и диктует характер подключения системы.

Разумеется, «незнакомые» аппараты следует тщательно проверять, взглянув на лицевую часть. Именно там могут содержаться необходимые сведения о корректной схеме подключения.

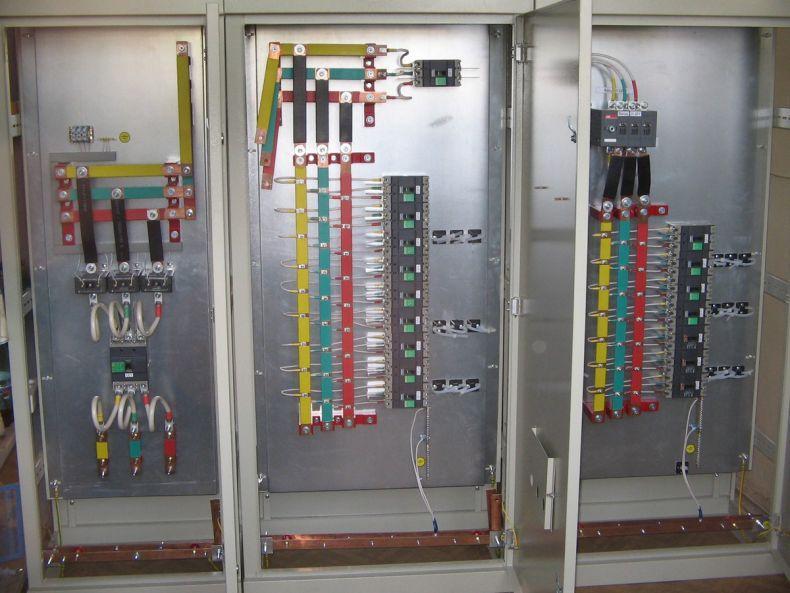

Пошаговая инструкция установки автомата в щитке

Процедура выполняется правильно при условии наличия «арсенала» инструментов. Некоторые из них таковы:

Плоская отвёртка с «лезвием» в форме креста (желательно защищённая от воздействия тока).
Индикаторный вариант предыдущего инструмента.
Нож для монтажа.
Шуруповёрт.

Разумеется, бывалые электрики могут обращаться к «традиционным» вариантам — клещи для зажима проводов плюс нож, снимающий слой изоляции.

Монтаж рейки типа DIN

Среднее время выполнения этого шага занимает около 15 минут. Всё зависит от уровня владения шуруповёртом — при необходимости следует пользоваться приборами, питающимися от аккумуляторных батарей.

Вышеупомянутые рейки известны в трёх вариациях:

«Омега» — встречаются наиболее часто. Без них не обходятся схемы подключения.
«C» — имеющие загнутые концы.
«G» — несколько похожи с предыдущим пунктом, но выделяются одной укороченной стороной.

Собственно последовательность монтажа такова:

Отметить место, где будет находиться рейка.
Приложить предмет, затем воспользоваться саморезом для закрепления.
Выровнять элемент с помощью строительного уровня, затем «прицепить» другой конец.

Для удобства длинную рейку можно отрезать на короткие части.

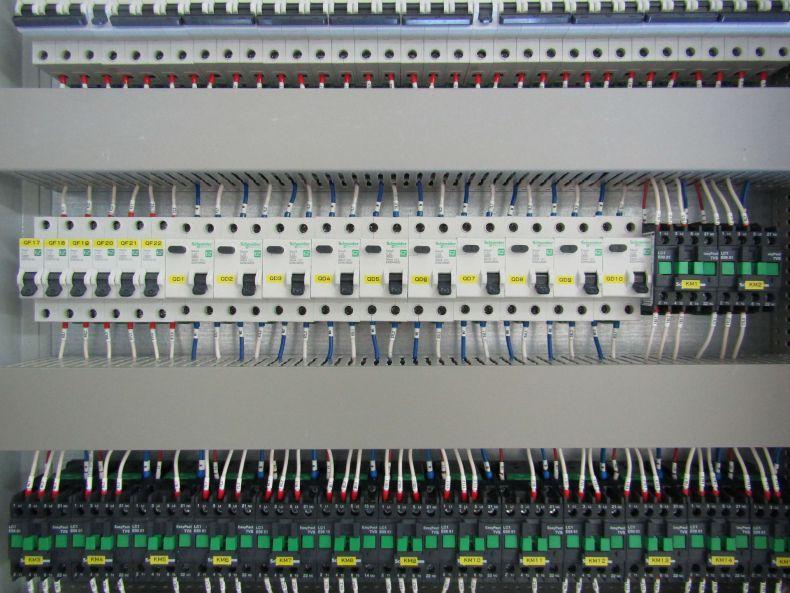

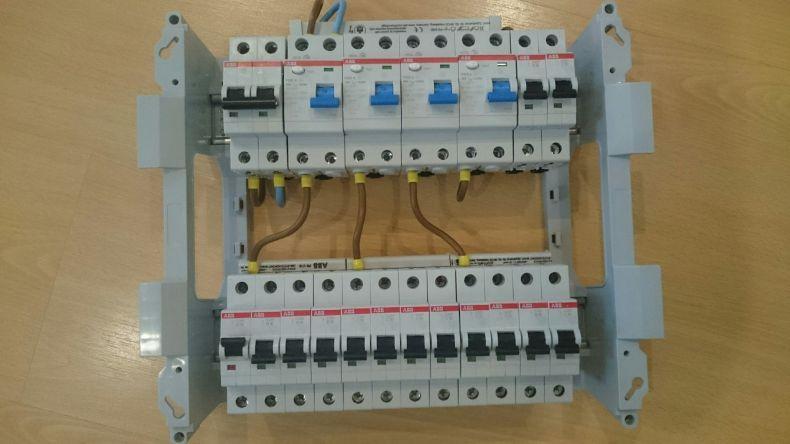

Инсталляция автомата

Мастера расценивают такую процедуру как одну из элементарных. Монтаж ведётся с помощью пластиковых защёлок: их достаточно отводить, зафиксировать «автоматы», затем «защёлкнуть» на место. Шаг повторяется до тех пор, пока каждый узел будущей электрической схемы не займёт своё место.

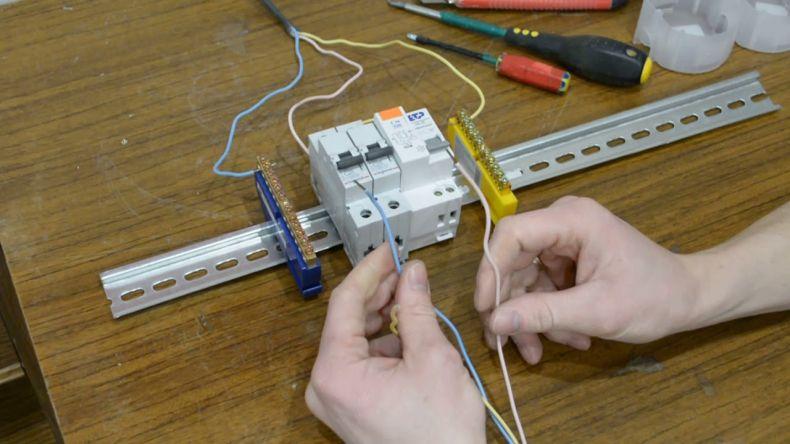

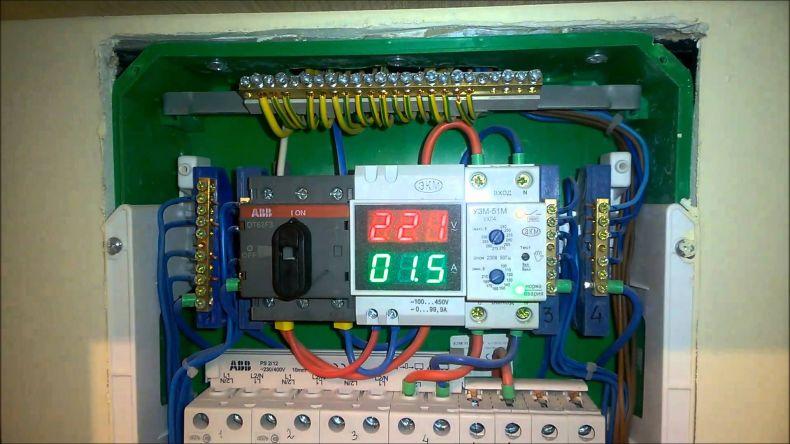

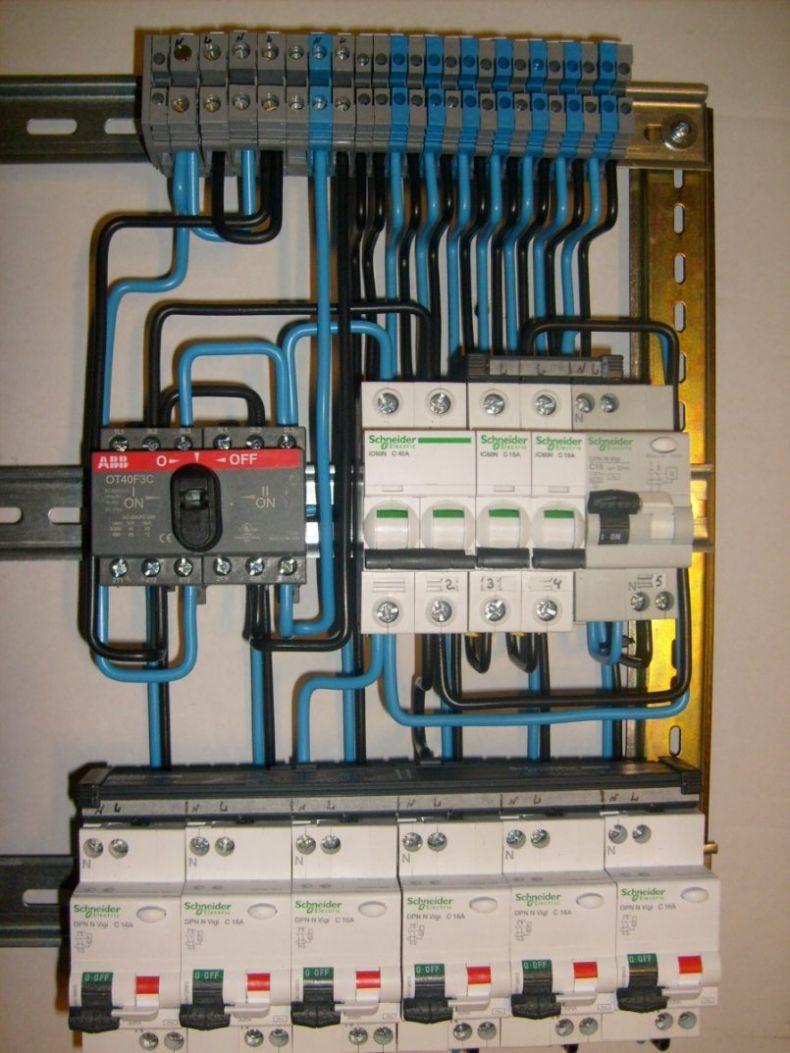

Подключение к сети

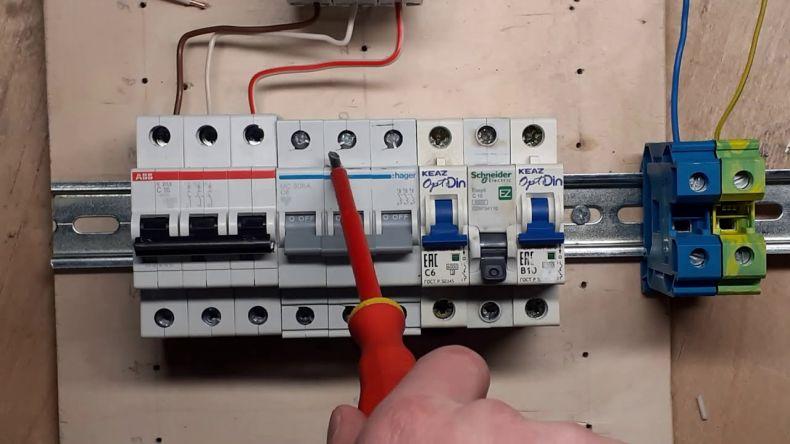

Вышеприведённая рекомендация по вертикальному расположению аппарата поможет выполнить корректную работу. Напряжение всегда подаётся на неподвижные контакты коммутаторов — таковые обычно находятся в верхней части.

Что касается узлов с одним или несколькими полюсами, то перед присоединением таковых следует убирать изоляцию с проводов, сжать вместе с наконечником, затем убедиться в безопасности процедуры, используя индикаторный вариант отвёртки. Кончик затем аккуратно вводится в место соединения «автомата», после чего его можно закреплять болтом.

Распространённые ошибки

Деликатная работа не всегда проводится как надо. Даже мастера с многолетним стажем могут совершать незначительные ошибки, влекущие за собой страшные последствия. Основные примеры приведены ниже.

Зажим провода вместе с изоляцией

Один из самых распространённых недочётов. Казалось бы, никаких повреждений системы не наблюдается в «начинке» электрического щитка, но подача электричества до сих пор не происходит.

Причина неполадки кроется в некорректном подключении кабеля питания. Обычно мастер убеждается в том, что с провода снято необходимое количество изоляции перед присоединением к цепи.

Если этим пунктом пренебрегать, то можно получить один из двух исходов: вышедшую из строя установку или отсутствие света внутри помещения. Важно зачищать проводники от изоляции перед их закреплением.

Различное сечение узлов

Другая ошибка заключается в том, что электрики склонны использовать три провода вместо двух. Итог — значительное сокращение службы прибора.

Чем больше сечение, тем больше проявляется надёжность закрепления проводника. Мелкие вариации будут «шататься» внутри «гнёзд» автомата, что вызывает сгорание контакта.

Оптимальное решение — воспользоваться цельным проводом, с которого снимается изоляция в определённых отрезках. Также на помощь придут специальные наконечники для обжима, но они потребуют использования специфических клещей.

Неверное формирование кончиков жил

Ещё одна «опасная» оплошность, платой за которую выступает полная замена выключателя.

Электрики склонны выпрямлять кончики; на самом деле лучше всего срабатывает их сгибание в форме буквы U. Именно такой формат помогает достичь оптимальной площади соприкосновения проводника к медной пластине.

Использование многожильного контакта без наконечников

Эти предметы важны для надёжной работы сети. Они способны заменить два распространённых подхода к подключению — лужение и зажим плоскогубцами. Из-за обжатых узлов необходимость периодической проверки стабильности электрической «начинки» значительно сокращается.

Корректная установка СИП

Такая аббревиатура расшифровывается как «самонесущий изолированный провод». Его обычно выполняют из алюминия, но для контактной пластины применяется медь.

Оптимальному сочетанию двух металлов в единую систему помогают гильзы и наконечники. Без таковых соединять провода к аппарату не рекомендуется: алюминий способен окисляться, что оборачивается возгоранием системы.

Порядок инсталляции СИП таков:

Снять изоляцию с кабеля.
Надеть наконечник в открытое место (это нужно делать максимально плотно).
Обжать соединение в двух местах, применяя гидравлическую вариацию пресса.
Надеть трубку для усадки тепла, затем обогреть её специальным феном.
Вставить наконечник и надёжно его затянуть.

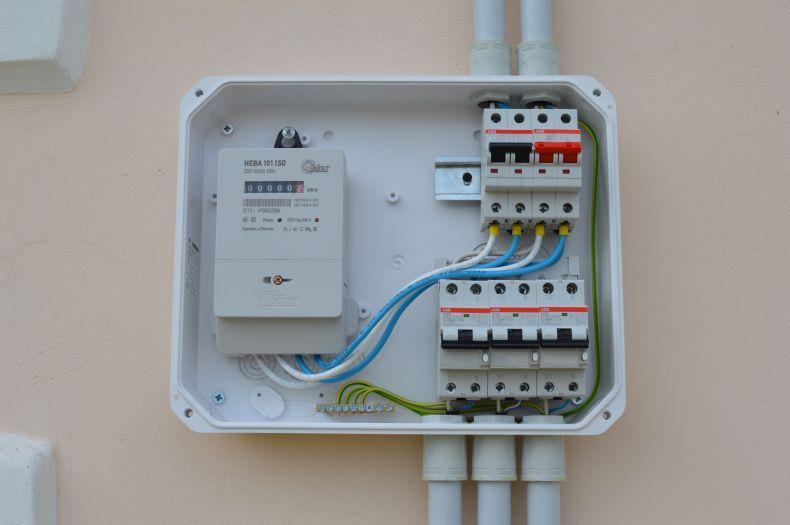

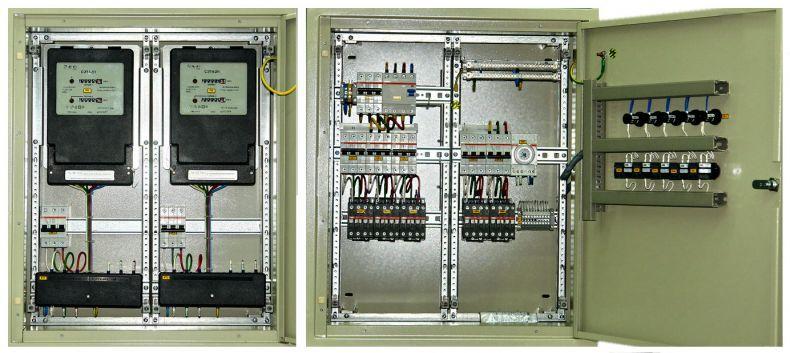

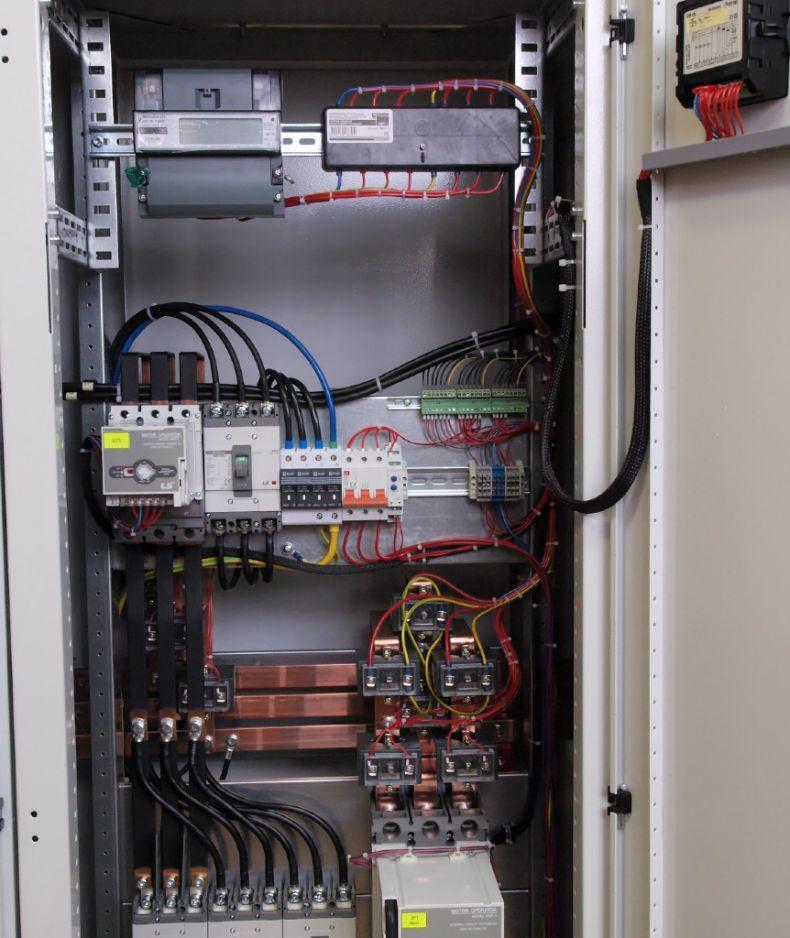

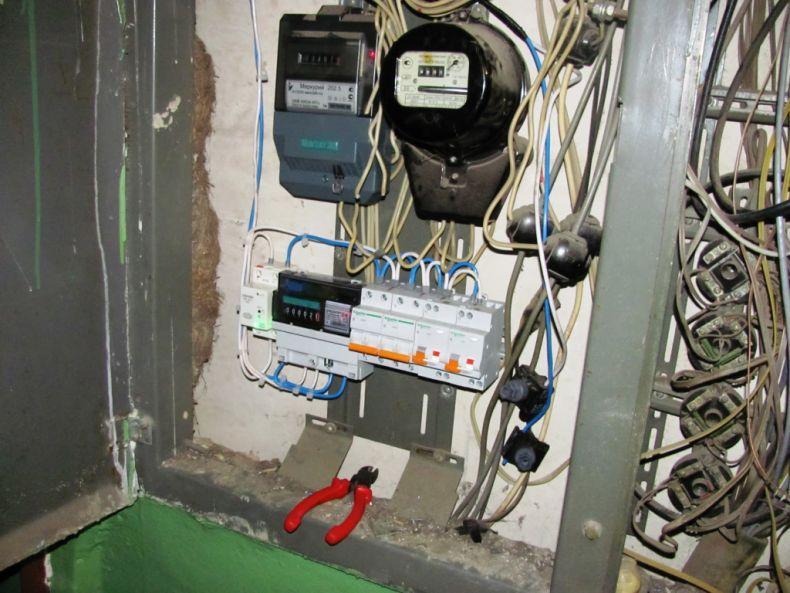

Установка автомата — перед счётчиком или после

Документы по электрификации также имеют ответ на подобный вопрос. Для частных домов автоматические выключатели ставятся именно перед счётчиками (необходимый «пробел» между ними — не более 10 метров).

Что касается выполнения процедуры после инсталляции считывающих приборов, то таковая также приветствуется — на функциональность электрической установки влияния не доказано.

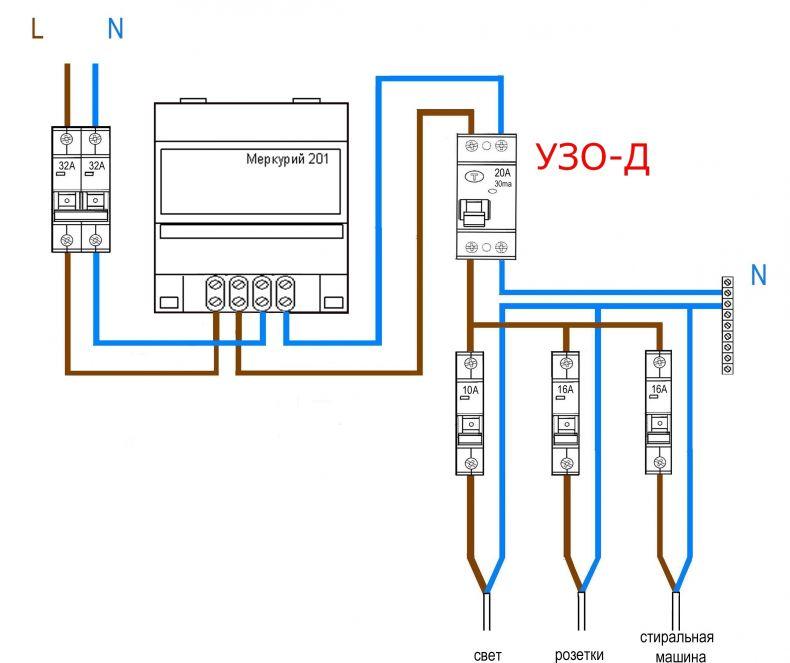

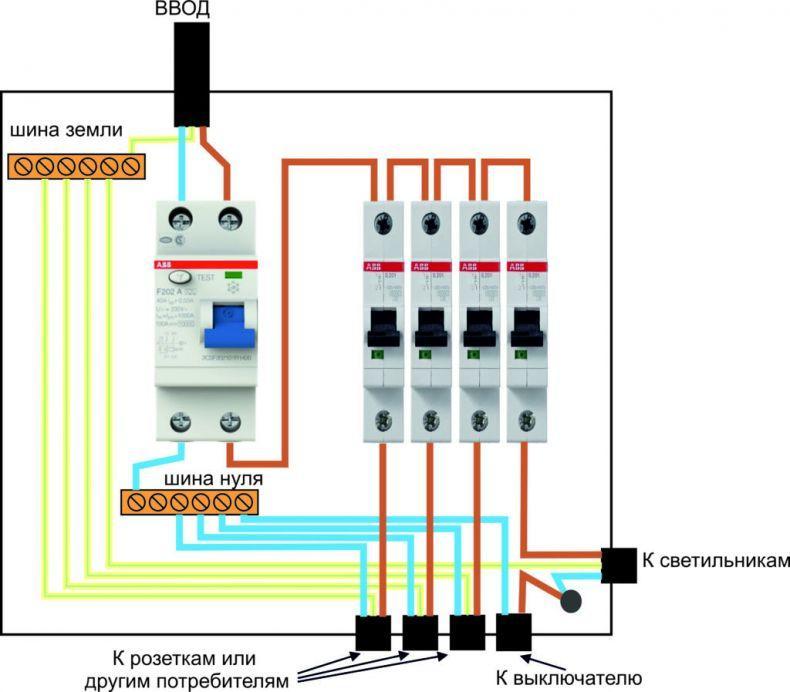

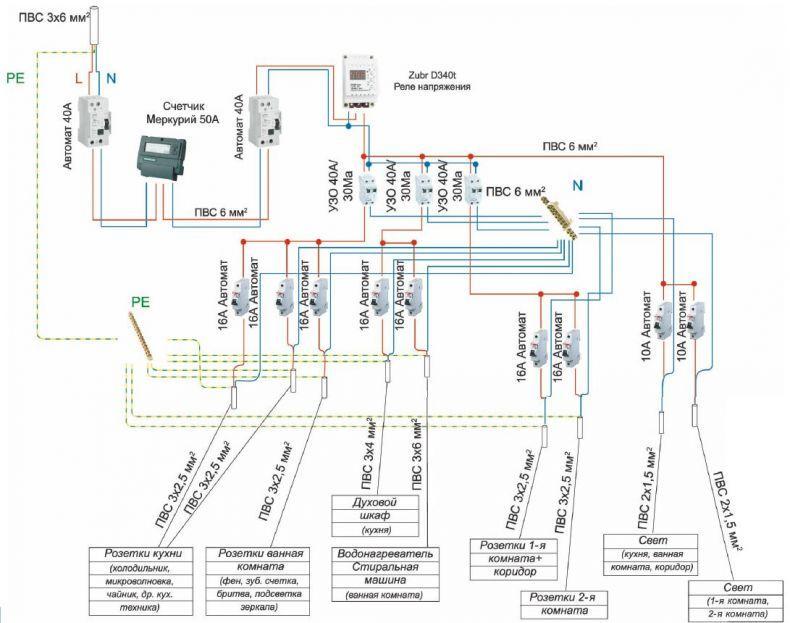

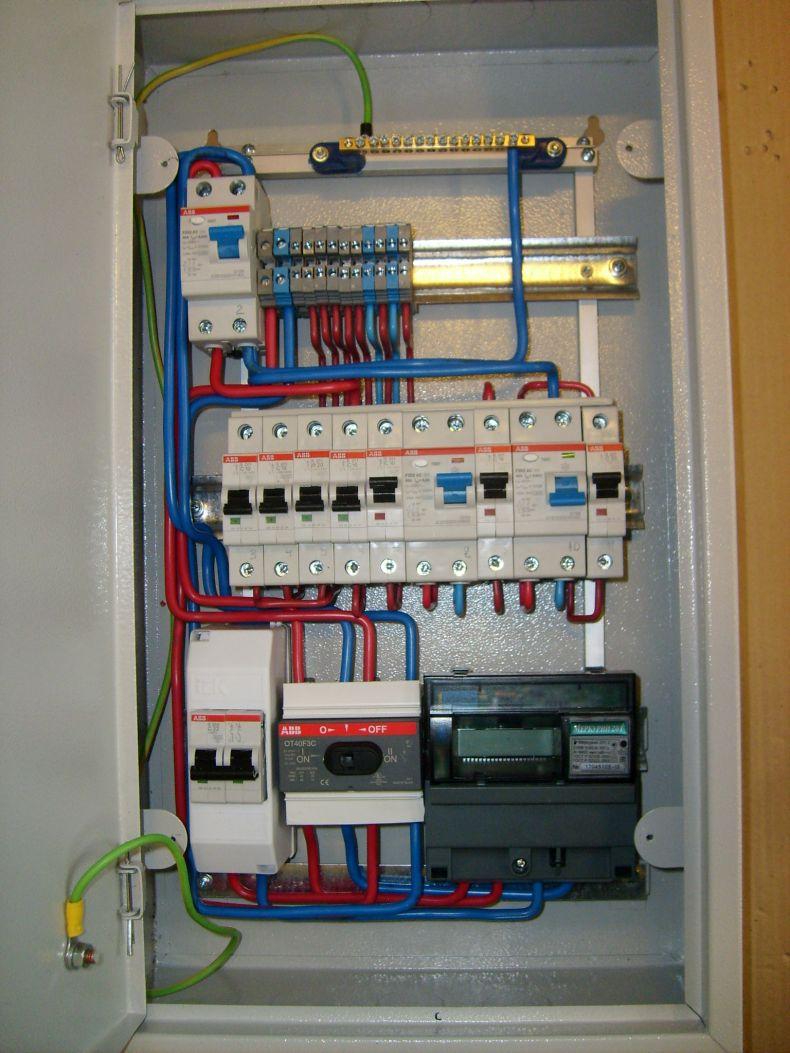

Инсталляция УЗО: до автомата или после

Расшифровка этого сокращения означает «устройство защитного отключения». Именно от его правильной установки зависит надёжность работы. В противном случае узел потребует дорогостоящей замены.

Теоретически, порядок здесь не особо важен. Мастера, однако, рекомендуют организовывать «страховку» непосредственно после завершения работы над выключателем. Если всё сделано правильно, то защита от короткого замыкания гарантируется.

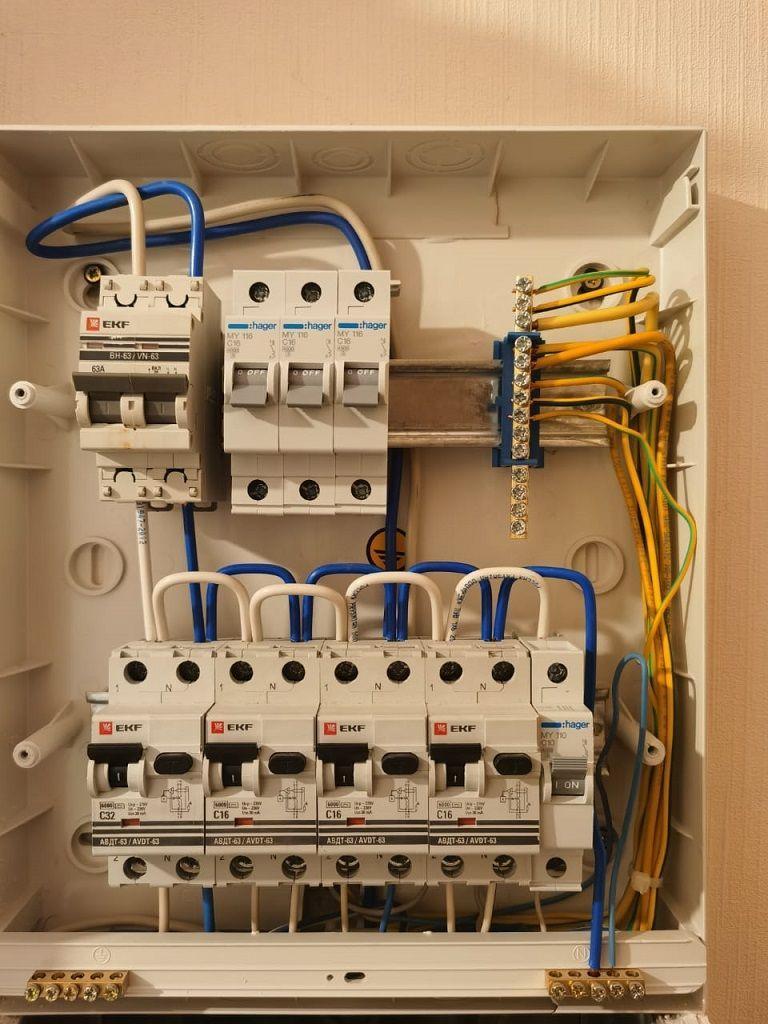

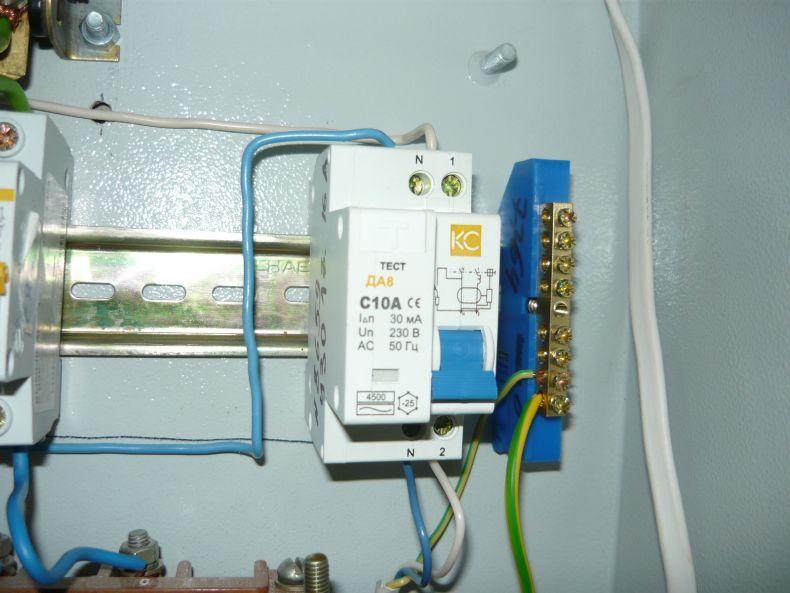

Подключение дифференциального автомата

Эта категория приборов также выступает практичным решением для сети, но приобретать такие устройства означает потратить немало денег. По сути они являются комбинацией обычных «автоматов» и УЗО.

По сравнению с первыми у них значительно меняются отдельные действия при установке. Нюансы соединений таковы: нулевой проводник подводится к верхнему зажимному контакту, а фазный — к правому. Иногда необходимые позиции меняются исходя из фабричной маркировки.

Где купить автоматические выключатели?

Электрические установки продаются в специальных магазинах техники. Там выполняется чёткое разделение на дешёвые и премиальные устройства (последние могут содержать дополнительные степени защиты контактов или редкие металлы для повышения надёжности).

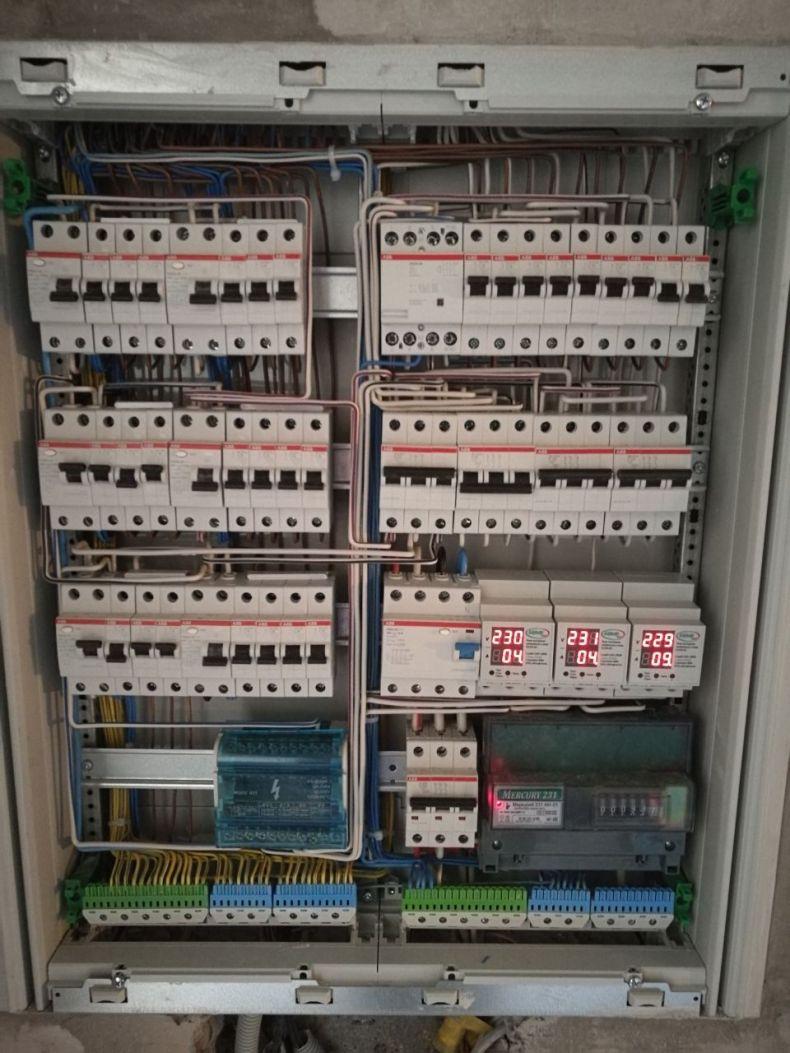

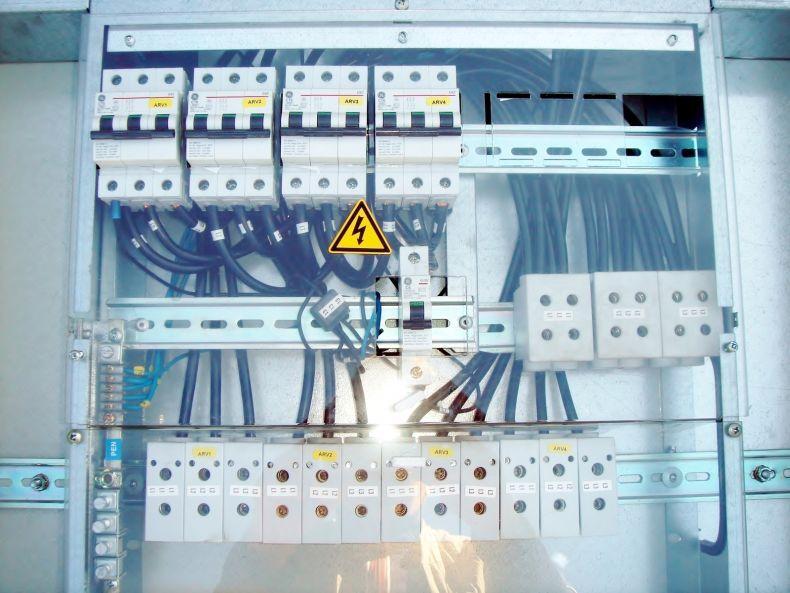

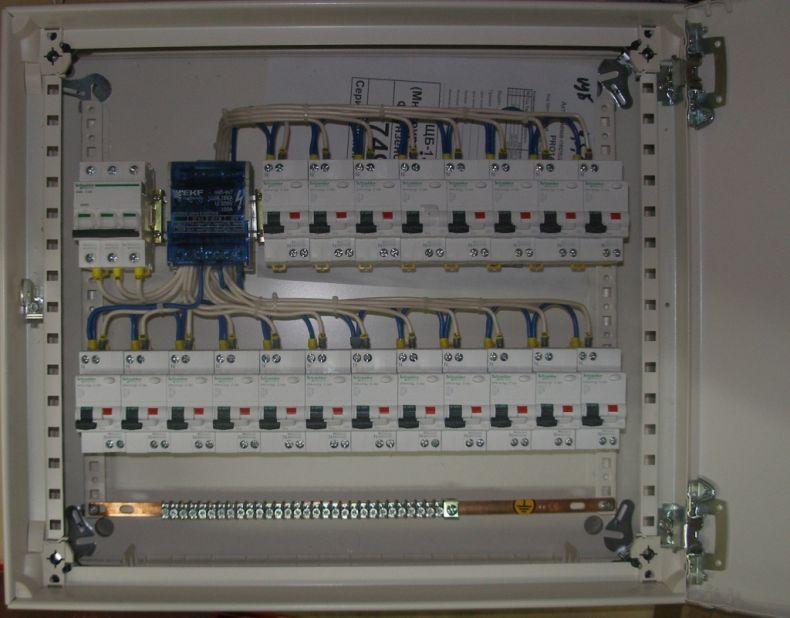

Многополюсные автоматы

Здесь работа во многом аналогична процессу, описанному выше для классических аппаратов с одной фазой. Этапы остаются прежними: зачистка проводников от изоляции, обжатие их наконечников, фиксация на соответствующие клеммы, закрепление винтовыми зажимами.

Дополнительная операция для автоматов с тремя фазами включает в себя проверка их чередования с помощью указывающего инструмента.
