Как подключить люстру с 3 проводами — инструкция подсоединения проводов к выключателю с одним, двумя и тремя клавишами

Нередко происходит событие, которое требует замены люстры. Иногда просто возникает желание обновить потолочный устаревший светильник на новую модель. Однако, производя необходимую замену, остаются прежний выключатель.

Из потолочной части может выходить, при этом, различное число проводковых подводок. Их предстоит правильно подсоединить к прибору для освещения.

В нашем случае у люстры имеется три выходящих провода. Они соединяются с выключающим устройством, где предусмотрено наличие двух клавиш.

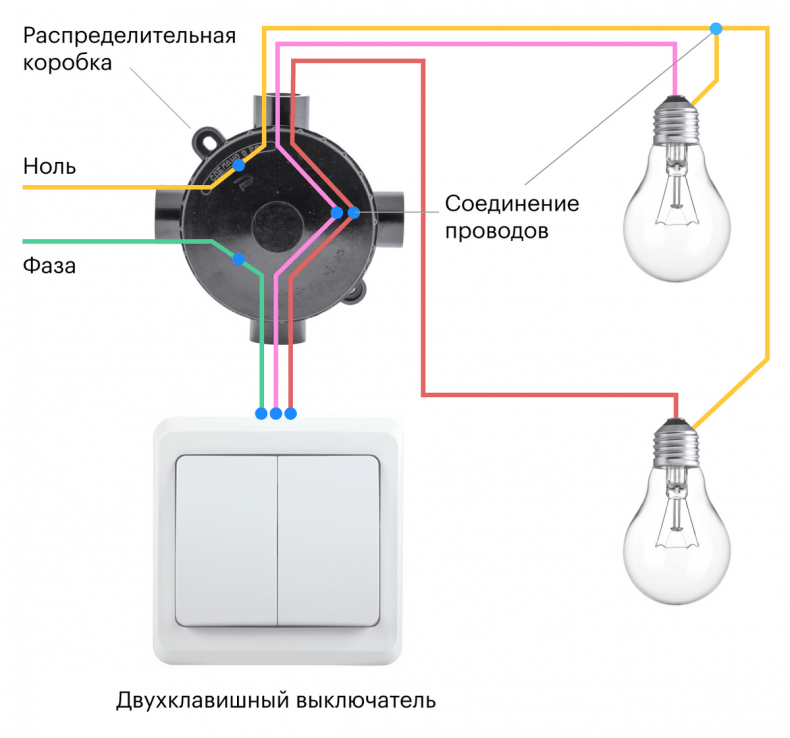

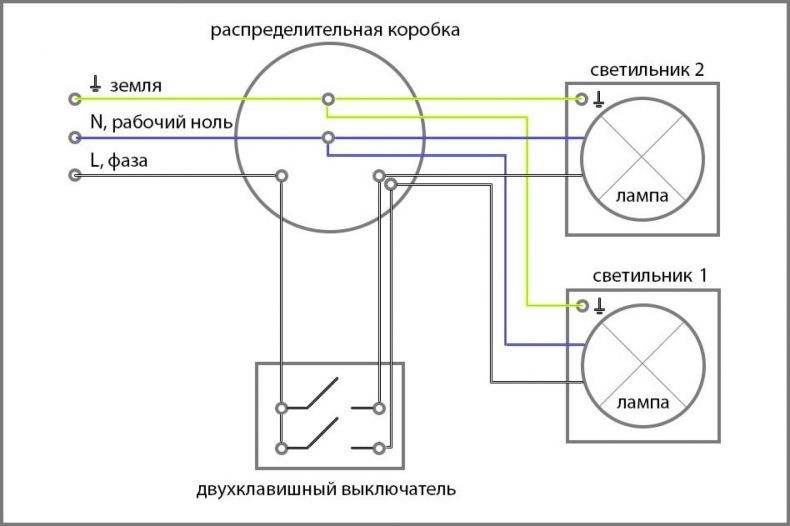

Двухклавишные выключатели

Нередко в домах владельцы предпочитают пользоваться именно подобными выключателями. Он позволяет обеспечить включение, как одной лампы, так и нескольких сразу.

В его состав обычно входит:

• Клавишные детали. Их можно нажимать по одной либо сразу одновременно две;
• Рамочный элемент. В процессе монтирования его потребуется предварительно снять;
• Места для подсоединения, именуемые клеммниками.

Есть современные модели со встроенной подсветкой. Она обычно либо располагается на каждой из клавиш, либо понизу рамочной части.

При отсутствии таковой фазный кабель на входе оказывается один, а на выходе присутствует пара фаз. Включатель предстоит установить в месте разрыва.

Принцип действия

Когда выключающее устройство находится уже в вмонтированном состоянии, он работает следующим образом:

• При включении первоначальной клавиши, загорается одна конкретная лампочка. Это относится к первой группе;
• При включении второй, освещенность поменяется. Станет работать вторая группа либо просто другая лампа. Могут также зажечься все приборы, подключенные для освещения.

Есть модели с двумя клавишными элементами, которые именуются в качестве модульных. у них имеется специальная изоляция.

Возможность самостоятельного подключения

При необходимости, можно выполнить подобную работу своими силами. Предварительно до начала работ с электрическими устройствами, потребуется не только быть знакомым с правилами технической безопасности, но и различить кабельные проводники по оттенкам.

Кроме того, в обязательном порядке изучается схема, предназначенная для подключения осветительного прибора. Под рукой всегда должны быть, как надежные инструменты, так и соответствующая изоляция.

Что касается основных положений, изложенных в технике безопасности, это:

• Наличие на применяемом инструментарии заизолированных рукоятей;
• Щиток с питанием в обязательном порядке до начала проведения работ предстоит полностью обесточить. Отключается квартирный электрический щит, а также пробки.

Работа никогда не проводится под напряжением с электрическими приборами, когда в помещении влажные климатические условия.

Распознавание проводов

В частных владениях на практике каждый кабель имеет свой определенный оттенок. Для человека с незначительным опытом это является определенной подсказкой.

В стандартном варианте:

• Заземление или РЕ имеет желтоватый цвет. Его предназначение сводится к следующему. При функционировании прибора, не должно быть пробивания током. То есть полностью исключается наличие «мелкой дрожи»;
• N обозначает ноль. Цвет обычно соответствует синей или голубой палитре;
• Для других оттенков фазовых проводников принято повсеместно обозначение L.

Есть устаревшие постройки, где у проводников цвет одинаковый. Здесь в обязательном порядке потребуется наличие определенных инструментов наряду с оборудованием.

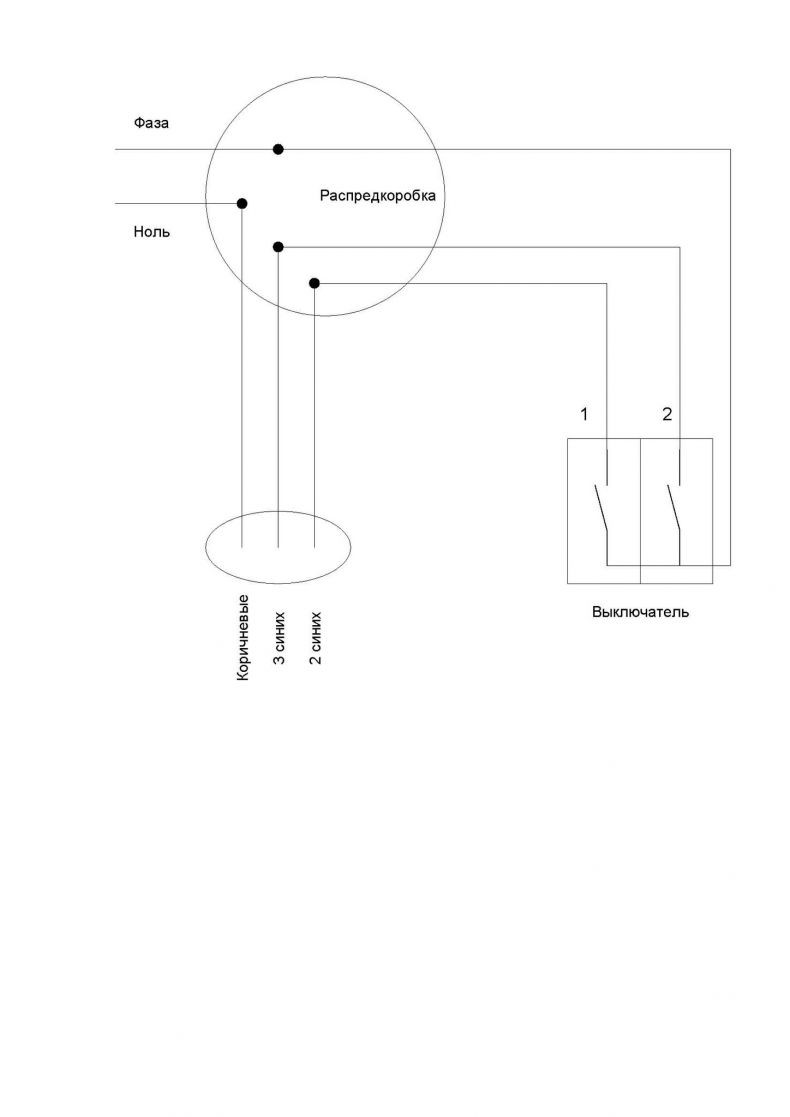

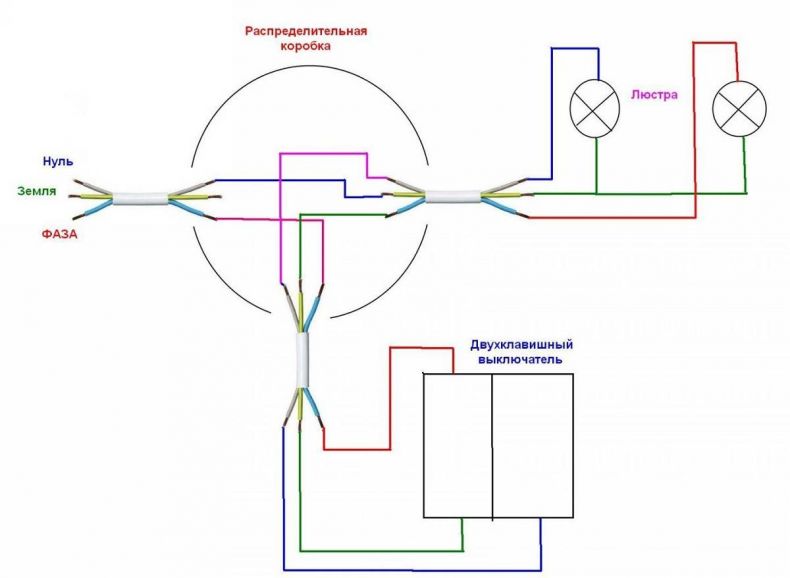

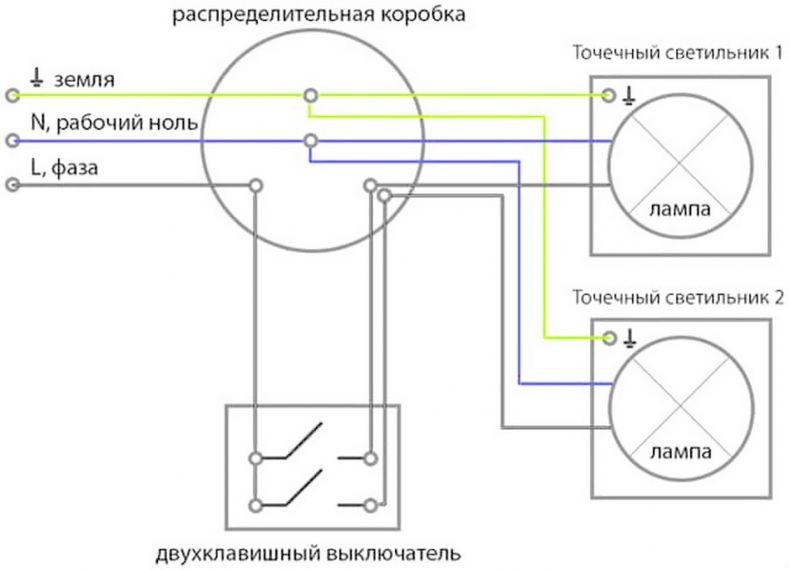

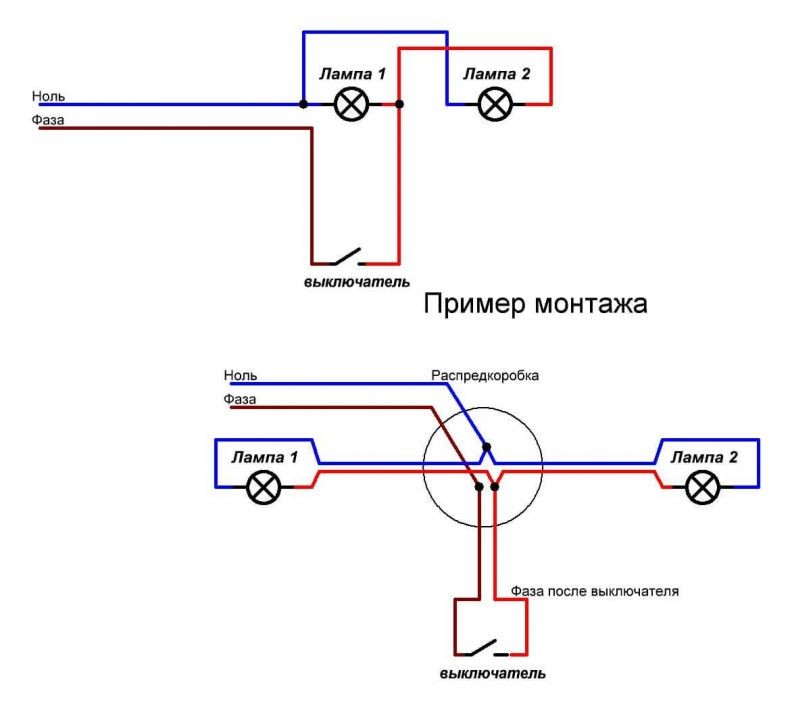

Люстра в две лампы. Подключение

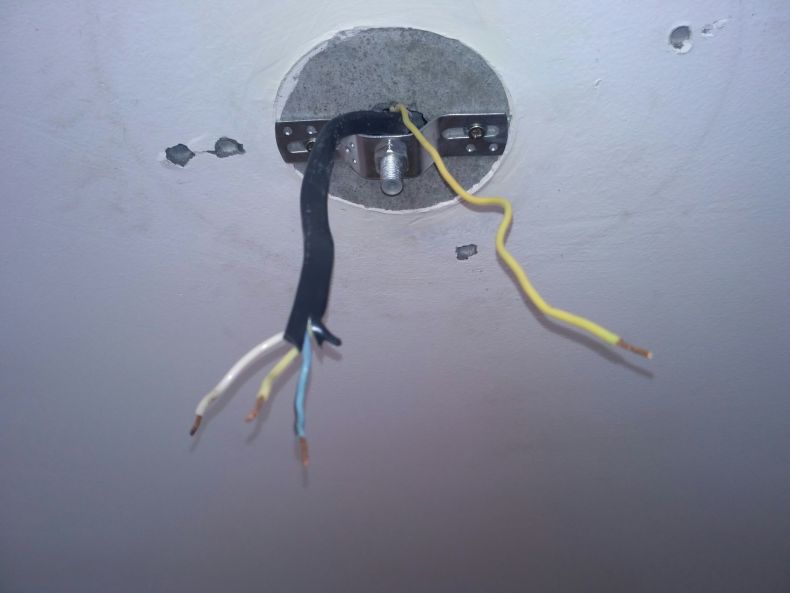

Из потолочной части в подобных случаях может выходить или три провода, или четыре. Это выход от каждой из клавиш двух фазных кабелей, а также нулевой наряду с заземлением.

Предварительная проверка проводится при помощи надежной индикаторной отвертки. Напряжение в процессе предстоит обязательно включить. По очереди клавишные элементы переводятся во включенное состояние.

Если напряжение в проводе отсутствует, значит найден ноль. После его обозначения, определяются сразу и фазные части.

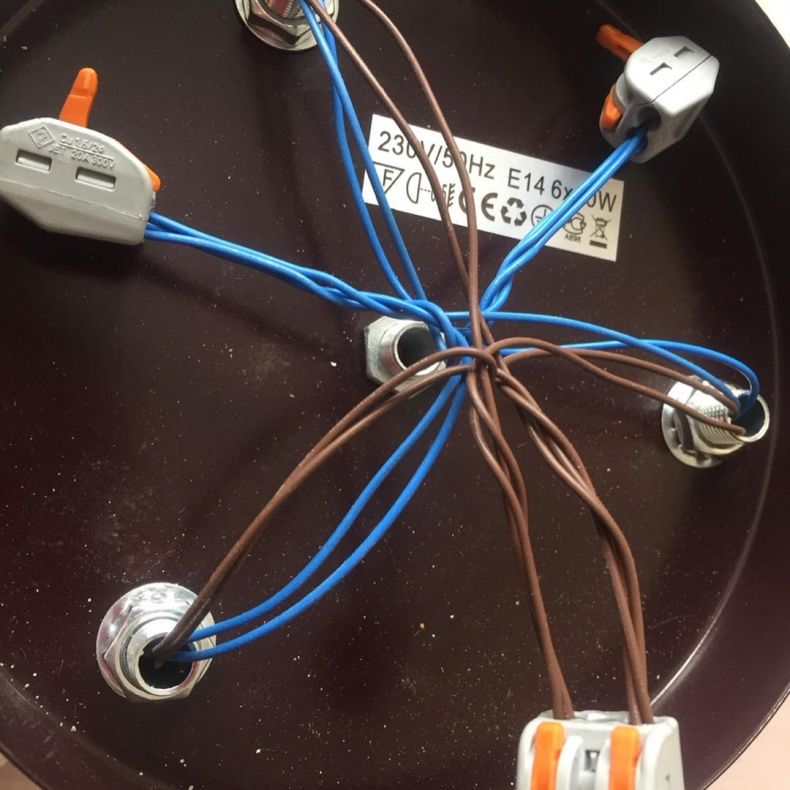

• В светильном приборе все вместе проводные части принято объединять согласно принадлежности. Таким образом, в современной модели прибора для освещения присутствуют выводные фазовые участки для каждого из рожков плюс одно заземление наряду с одним нулем.
• Когда в модели прибора для освещения присутствует только пара лампочек, фазы соединять не принято. По этой причине провести подсоединение можно так, чтобы загорались сразу все лампочки либо включались они по отдельности каждая.

Заземление предстоит выполнить в первую очередь. Затем следует соединение по нулю. Затем люстра подвешивается к потолку. С прибора понадобится вывести фазы, чтобы обеспечить их подключение к определенным клавишам.

Так лампочки вместе будут загораться при одновременном включении сразу обеих клавишных деталей.

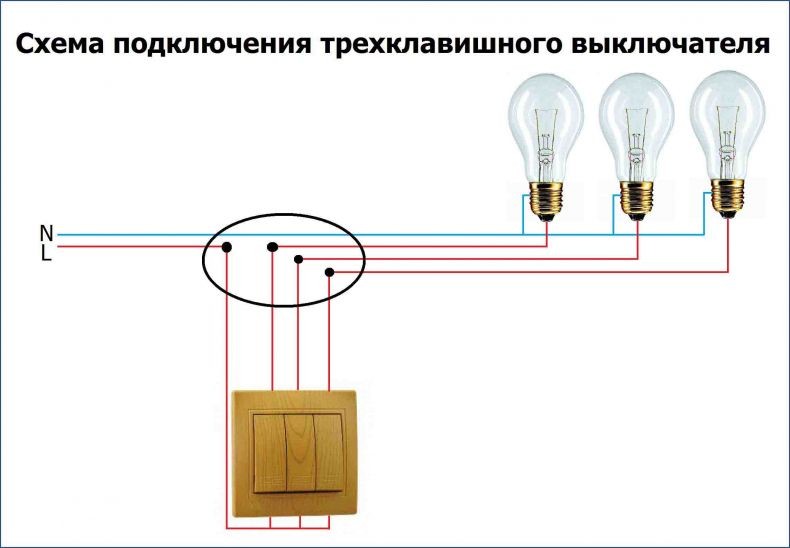

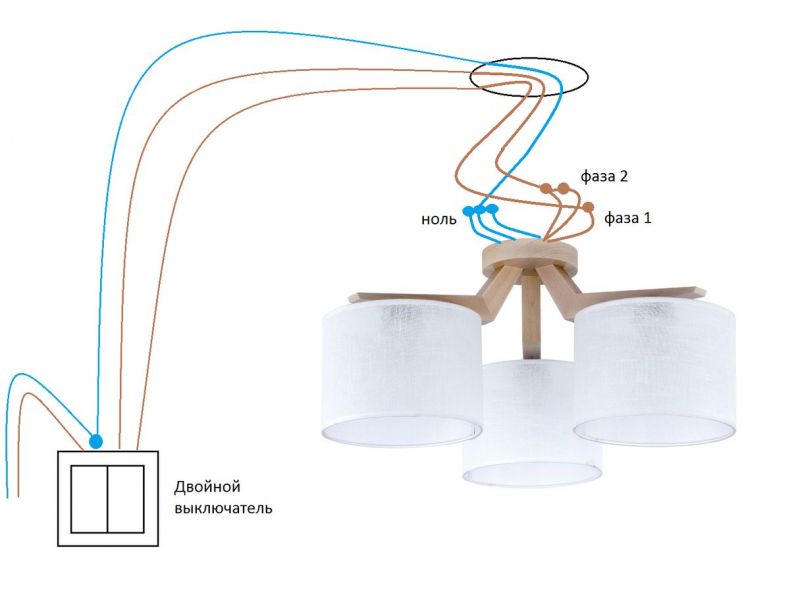

Три лампы. Возможность подключения

В люстре с тремя полноценными рожками для лампочек обычно предусмотрено три патрона. Присутствует пара электрических контактов. Это – N, L.

• Надо отметить сразу, что производить соответствующее подключение потребуется в соответствии с точно такой же последовательностью действий, как и для первого случая, то есть светильного прибора, у которого рожков всего пара.
• Различие здесь заключается в следующем. Одна лампочка будет загораться от нажатия одного клавишного элемента, а при помощи другой клавиши будет уже гореть оставшиеся две.

При одновременном нажатии сразу пары клавиш, все рожки дружно начнут светиться.

К отдельного рожка нулевые кабеля принято объединять. Следует напомнить, что подключать заземление предстоит обязательно сразу. Фазы традиционно поделены на две группы.

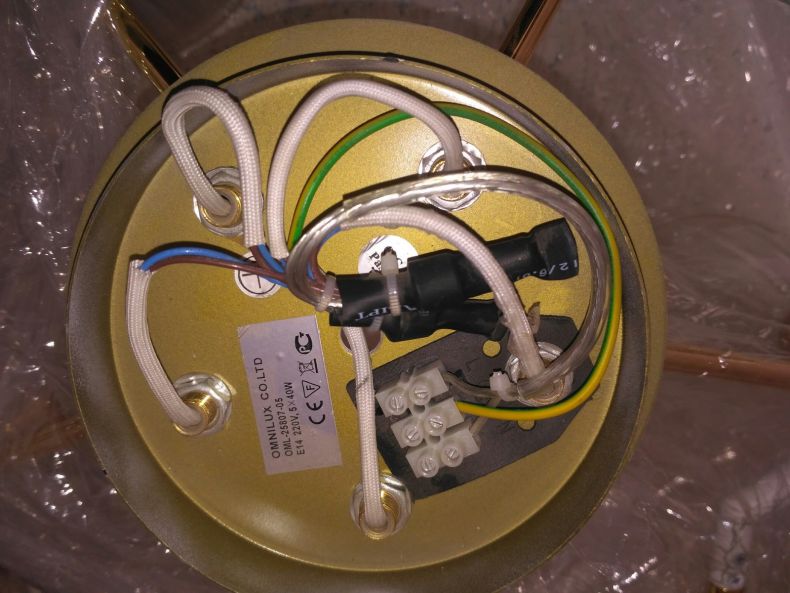

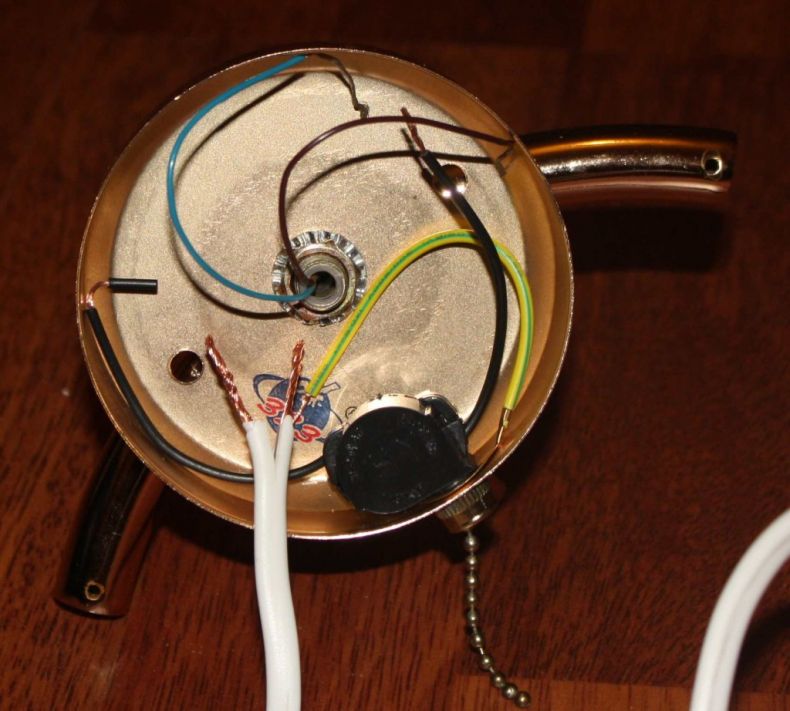

Люстра китайского производства

В основном рынок предлагает модели по невысокой стоимости, производимые китайской стороной. Несмотря на разнообразнейший ассортимент, они. К сожалению, не всегда отличаются хорошим качеством.

Особенно это касается сборки. До подключения осветительного прибора по этой причине предлагается произвести предварительную проверку ее электрических параметров.

В первую очередь проверяется изоляция на предмет целостности. Провода предлагается закоротить на корпус после того, как они будут собраны жгутом. Когда присутствуют определенные показания, вариантов предлагается рассмотреть два:

• Отправиться обменивать некачественный товар;
• Поискать повреждение, чтобы заменить провод на новый.

На втором этапе обычно проверяется каждый из рожков. От каждого выводится пара проводов, прилагаемых к паре контактных элементов. Прозвонить понадобится каждый вместе с его контактом. Обычно при нормальном режиме прибор либо показывает бесконечность, либо отображает короткое замыкание.

Затем по приведенной выше схеме провода предстоит сгруппировать.

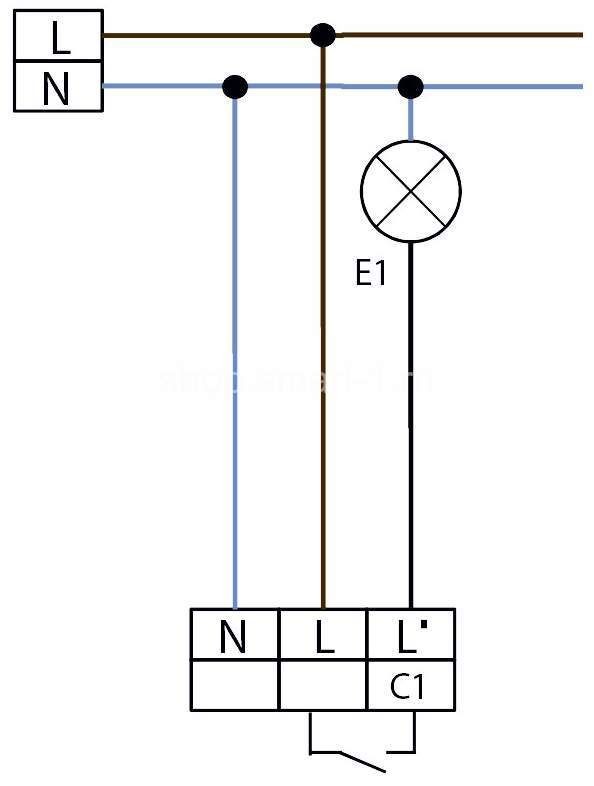

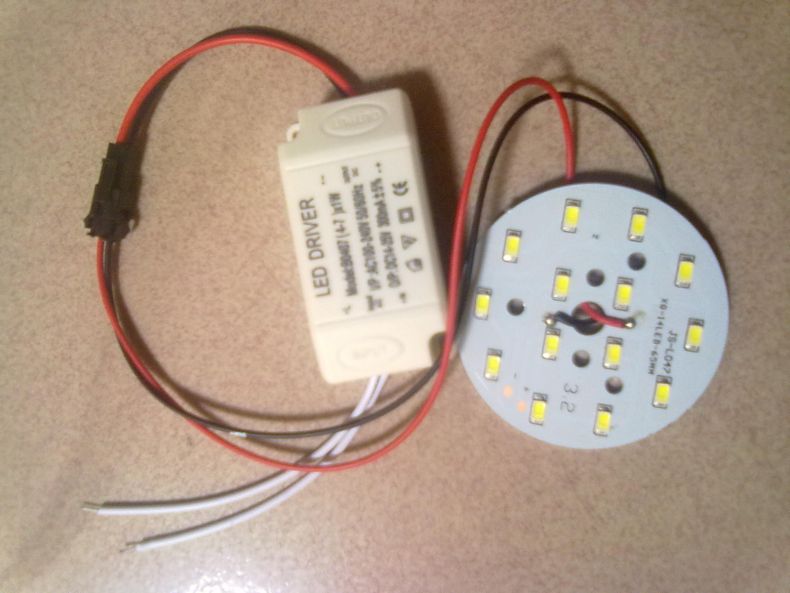

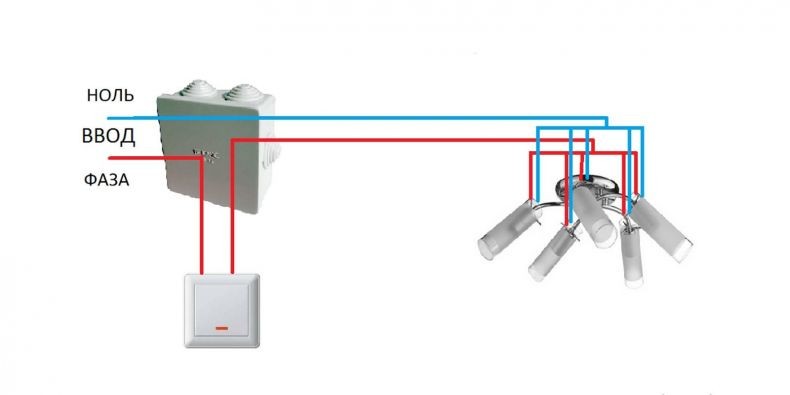

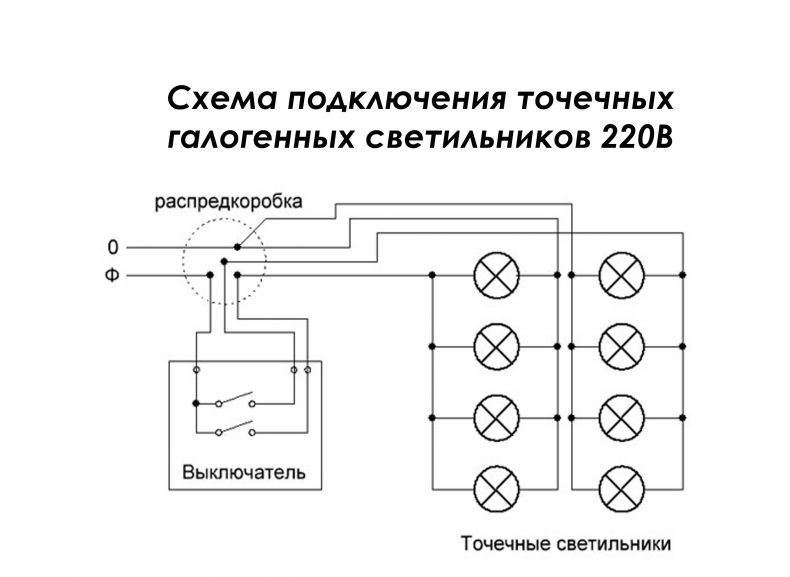

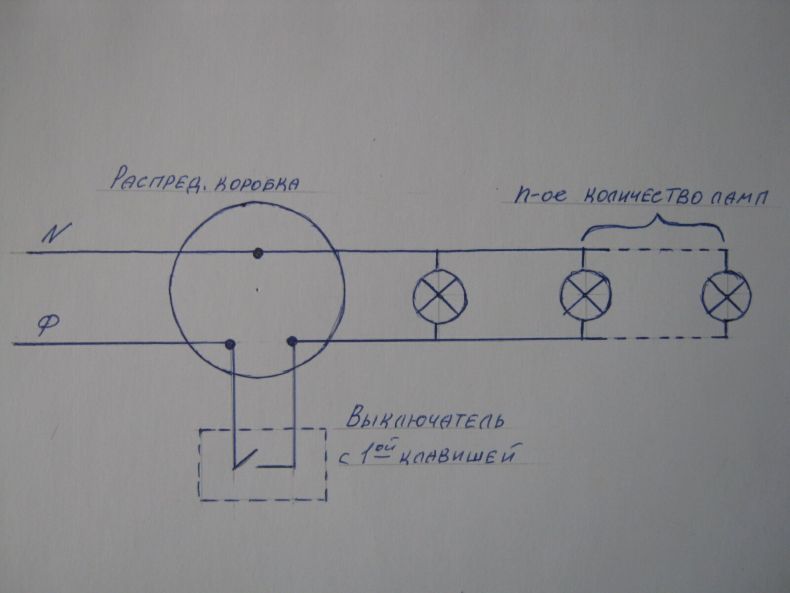

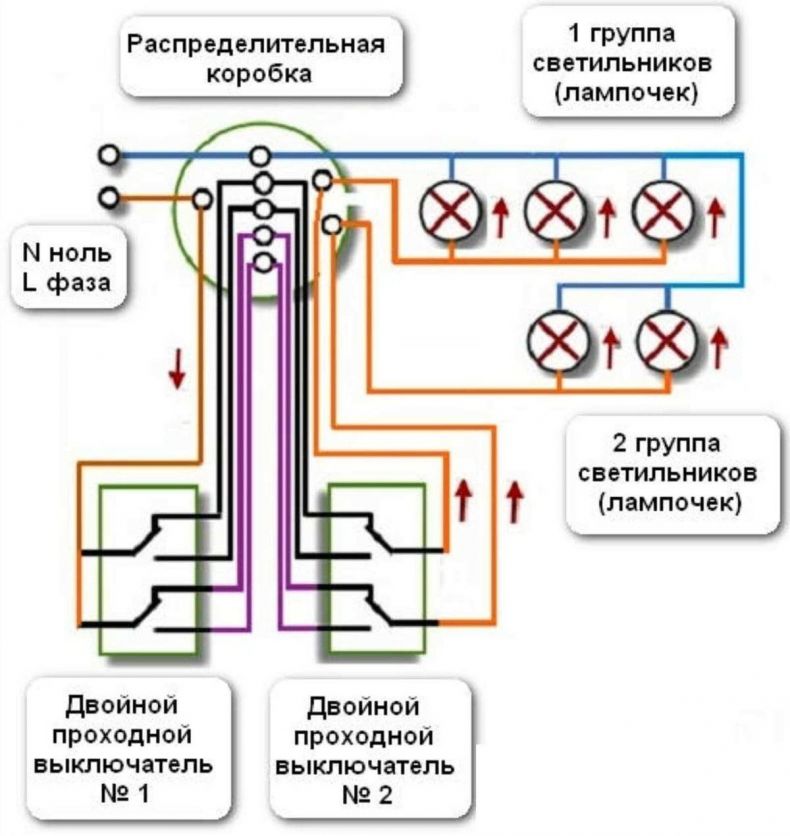

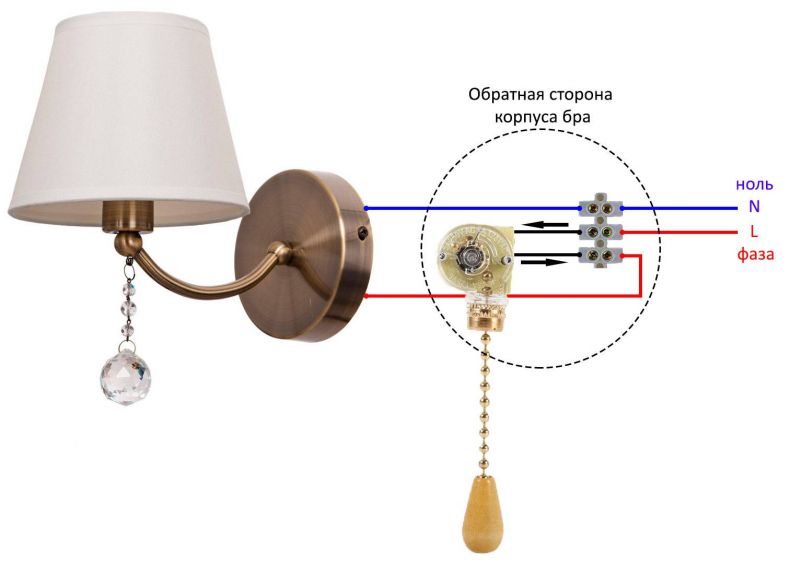

Фото как подключить люстру с 3 проводами
