Как подключить две лампочки к одному выключателю: простая схема соединения устройств последовательно одним проводом, 81 фото

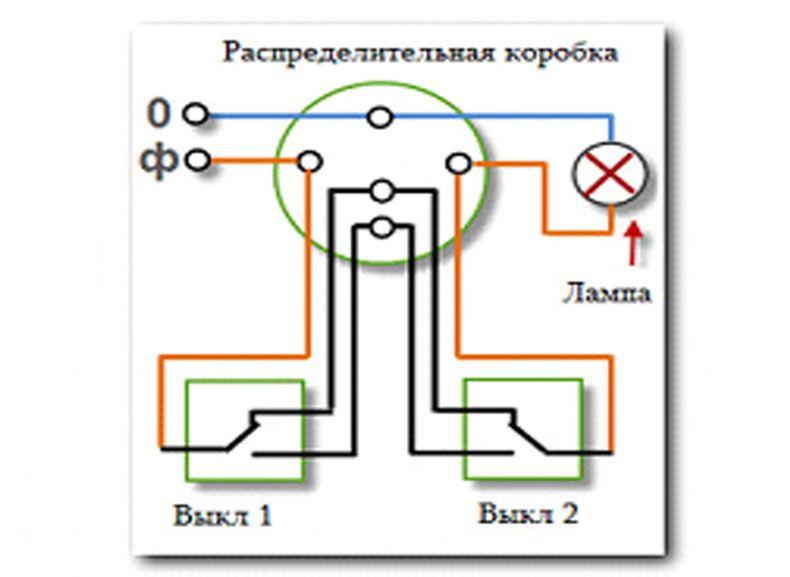

Очень часто случаются ситуации, когда необходимо подключить две лампочки, но выключение должно осуществляться с одного выключается. Конечно в этом случае можно поставить проходной выключатель.

Но его монтаж очень трудоемкий и немногие берутся за нее. Куда проще сделать две лампочки и подключить их к одному выключателю. Этот процесс не так сложен и вполне можно справиться самостоятельно.

Особенности подключения лампочек к выключателю

Прежде, чем приступать к работам нужно знать особенности, которые необходимо соблюдать при ведении электромонтажных работ:

• Все работы должны производиться только с обесточенным оборудованием, для определения фазы лучше заранее провести проверку. Если это уже не возможно, то подачу электроэнергии можно подать, но с осторожностью;
• Соединения лучше производить с помощью с помощью специальных колодок. Скрутку лучше всего не применять, тем более если соединяются разные провода (медь и алюминий скручивать вместе запрещено);
• Выключатель должен размыкать фазу, а не ноль. Это сохранит контакты от выгорания. Тем более всегда будет возможность обесточить лампы в случае аварийных ситуациях. Если прерываться будет ноль, тогда это не обеспечит электрической безопасности, ведь лампы остаются под напряжением.

Основная схема подключения

Подключения любого выключателя остается одним и тем же:

• Фаза подходит к выключателю, где происходит ее размыкание;
• Ноль идет на лампы освещения;
• От выключателя фаза также поступает на другой контакт лампы;
• При замыкании цепи включается свет.

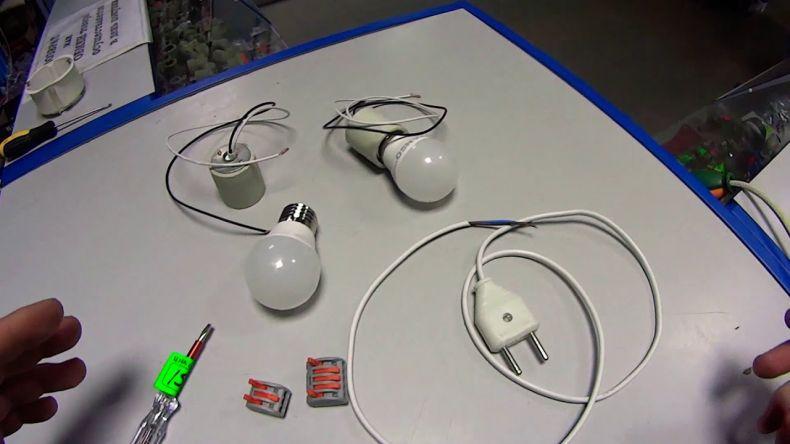

Способы подключения 2-х лампочек

Существует два способа подключения двух осветительных приборов от одного выключателя:

1. Последовательное. Две лампочки в этом случае стоят последовательно. Таким образом фаза подходящая из выключателя подходит к одному контакту лампы, из другого контакта провод ведется уже к контакту второй лампы. Ноль из распределительной коробки подводится к свободному контакту второй лампы.

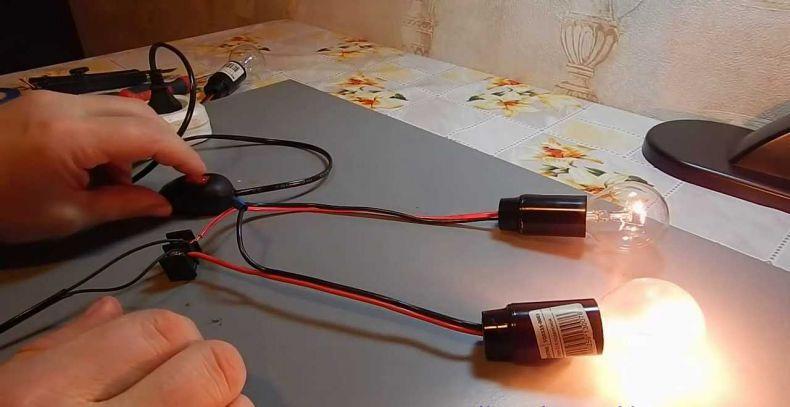

2. Параллельное. При таком подключении к фазе и нулю клеммами подключаются отдельные лампы.

Рекомендуется использовать параллельное соединение. В этом случае даже при выходе из строя одной из лампочки, вторая продолжит работать. К тому же напряжение в этом случае подводится одинаковое на каждый осветительный прибор, а это означает максимальное свечение.

Существует лишь один недостаток такого способа подключения — это большое количество проводов.

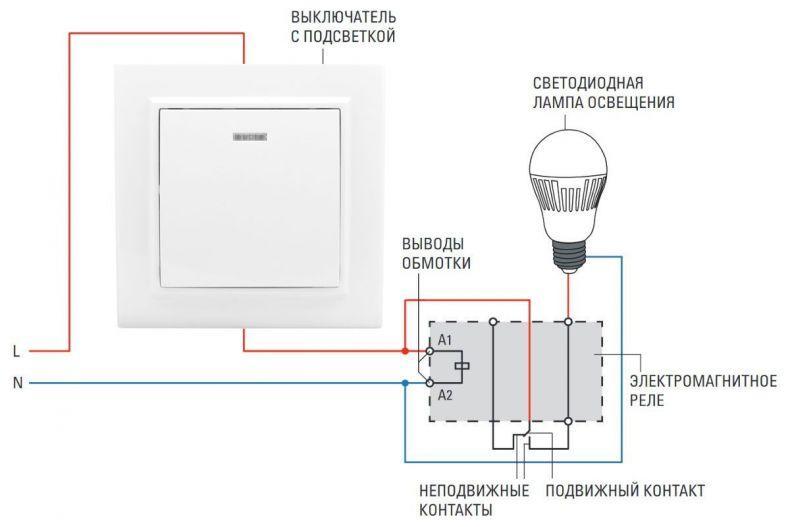

Схема подключения одноклавишного выключателя

Для подключения двух лампочек на один одноклавишный выключатель также не отличается сложностью и выполнить его просто. Главное следовать технике безопасности при работе с электричеством.

Вот основные моменты для подключения:

• Из распределительной коробки выходит две жилы: фаза и ноль;
• Фаза уходит на выключатель для размыкания цепи;
• Ноль уходит на осветительные приборы;
• От ламп провода соединяются с проводами из распредкоробки с помощью колодок, которые могут обеспечить надежное соединение;
• Нужно проверить, чтобы не было на всех соединениях короткого замыкания.

Схема подключения двухклавишного выключателя

Иногда необходимо подключить две лампочки таким образом, чтобы они включались не враз, а по отдельности. Это можно сделать с помощью двухклавишного выключателя.

Строение двухклавишного выключателя

Переключатель с двумя клавишами имеет преимущество. Это занятие малого места для установки. Ведь в этом случае устанавливается только одно устройство. Хотя подключение будет уже немного сложнее.

Так к этому устройству подходит также один провод с фазой из распределительной коробки, а выходит уже два. Но если с этим разобраться, тогда и подключение осветительных приборов не будет составлять проблем.

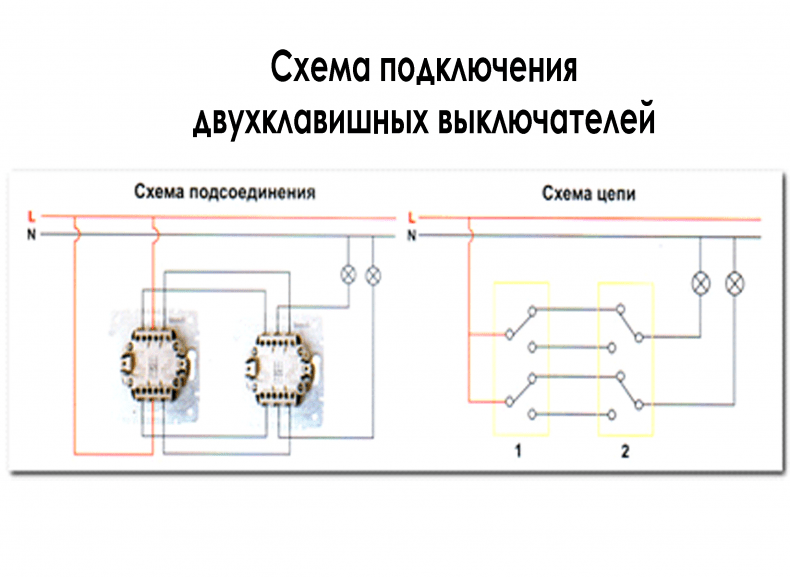

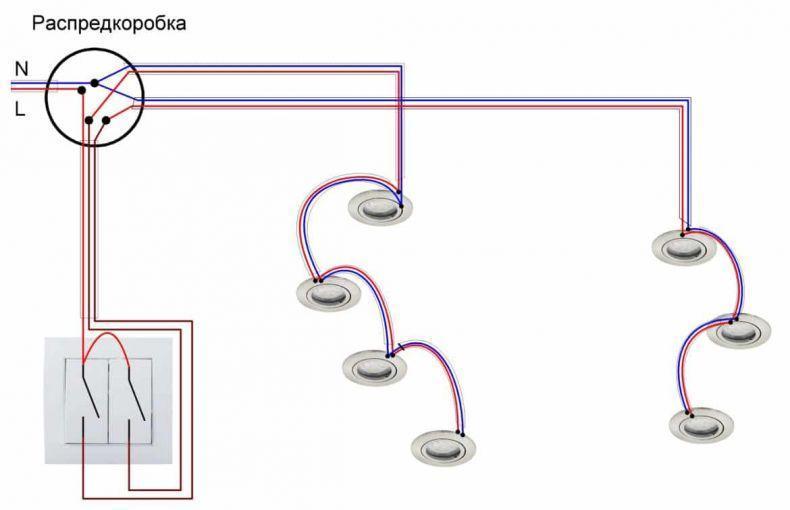

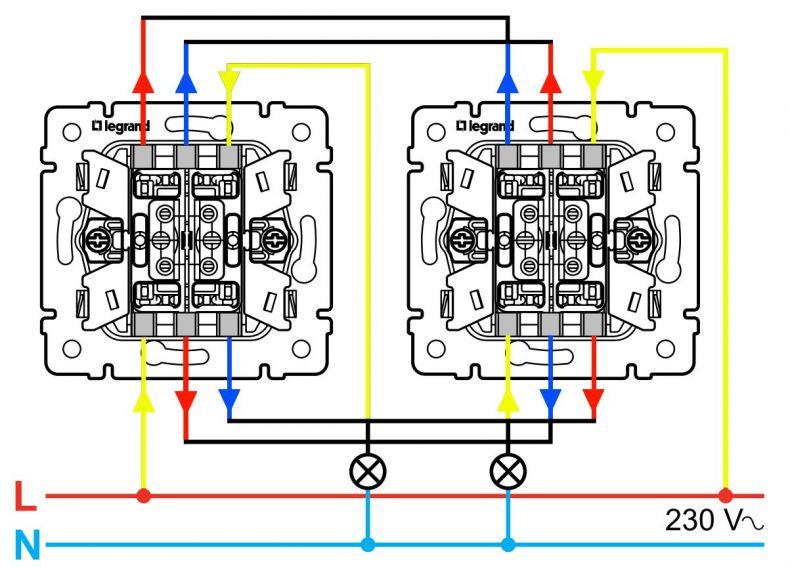

Схема подключения двухклавишного выключателя

Для подключения двух лампочек к двухклавишному выключателю необходимо выполнить ряд действий:

• Фаза подходит к выключателю и закрепляется на входной (единственной клемме);
• Из выключателя выходит уже две фазы, каждая идет не свой светильник;
• Из распределительной коробки ноль идет сразу на два светильника;
• Соединения также необходимо выполнять с помощью специальных устройств.

В итоге получается хорошее подключение, одной клавишей включается одна из лампочек, другой — вторая.

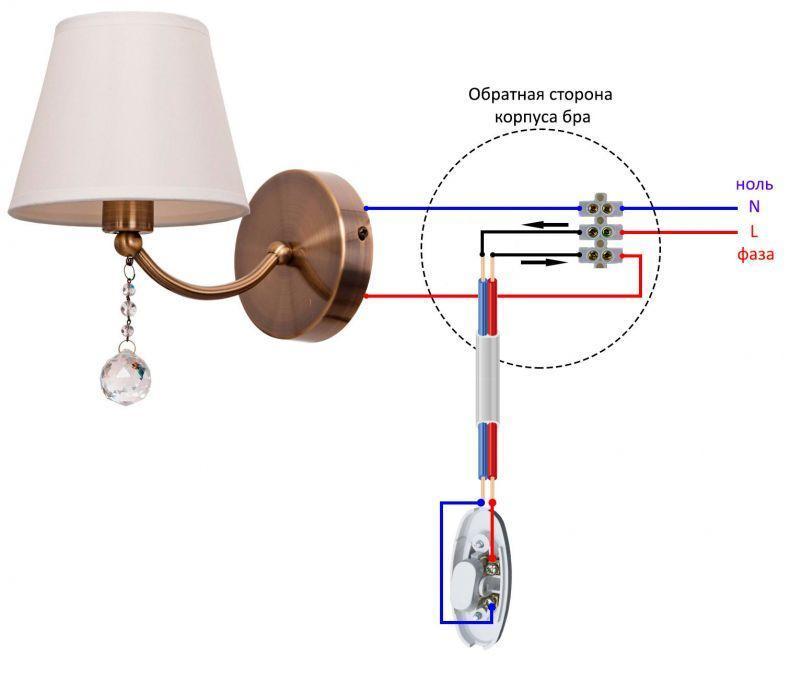

Подключение от действующей розетки

Иногда возникают случаи, когда требуется сделать подключение двух осветительных приборов дополнительного значения. В этом случае подключение можно произвести от действующей розетки. Таким методом можно сэкономить не только затраченные материалы, но и время.

В этом случае фаза от розетки поступает на выключатель, а ноль ведется на лампочки. Далее соединение производится по любому из методов.

Использование преобразователей

Основная сеть для использования световых приборов является 220 В. Но часто для светильников необходимо подключение преобразователей в 12 В.

Главное его преимущество — это не мгновенное включение света, а с небольшой задержкой. Это позволяет лампочкам работать дольше, ведь напряжение до них доходит уже обработанное с отсутствием скачков.

Для того чтобы подключить в схему преобразователь необходимо помнить следующее:

1. Преобразователь всегда ставиться после выключателя;
2. Ноль проходит из распределительной коробки отдельно и поступает непосредственно на преобразователь и затем на осветительные приборы.

Если выбрана схема подключения с двухклавишным выключателем, тогда придется ставить два преобразователя, каждый на отдельную линию.

Как было уже замечено, преобразователь ставится после выключателя, и для этого есть объяснение:

• Преобразователь уменьшает напряжение, но при этом сила тока возрастает. Если такой ток направить на выключатель, то контакты могут не выдержать и обгореть.
• Если после преобразователя поставить выключатель, тогда не будет плавности включения. Будет, как обычное, скачкообразное. Никакой экономии в этом случае не получится.

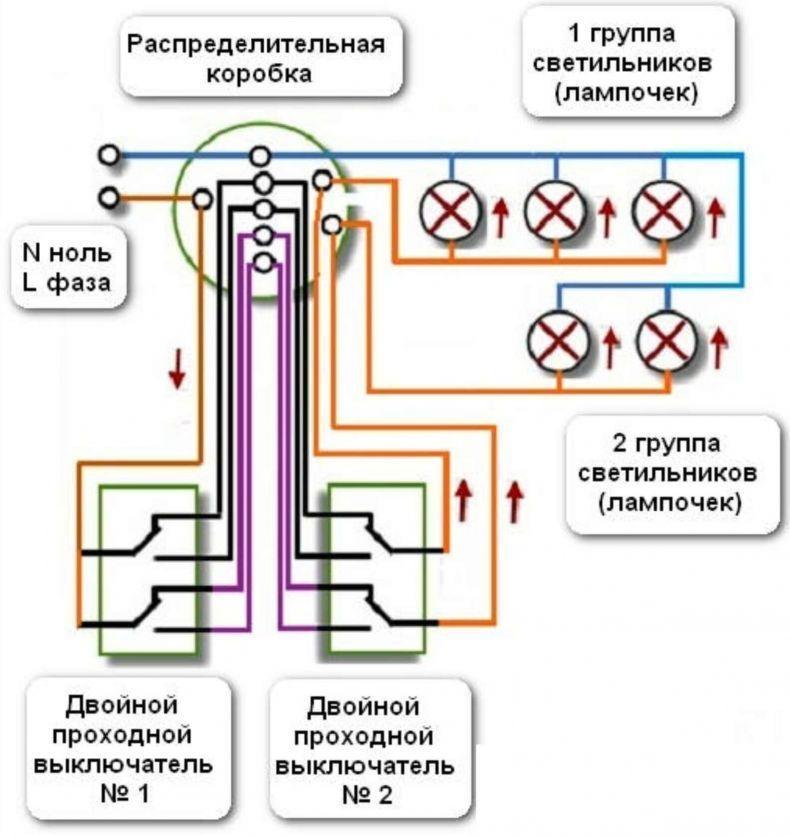

Люстра с несколькими рожками

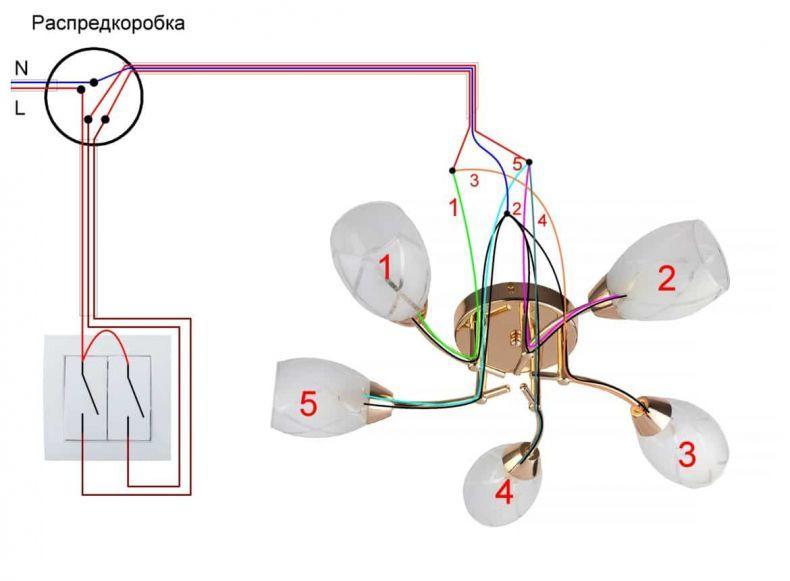

Немного по-другому идет подключение многорожковой люстры. В этом случае также используется двухклавишный выключатель. В таких люстрах присутствует три провода: два из них фаза и один — ноль.

Для удобства подключения лучше так же взять трехжильный провод. Для подключения необходимо:

1. На двухклавишный выключатель также пойдет один провод (из трех идущих) с фазой;
2. По двум другим жилам фазы будут расходиться по отдельным лампам;
3. Ноль, как обычно, ведется напрямую из распределительной коробки.

В итоге получается, что при нажатии на одну клавишу загорается одна половина люстры, вторым — вторая. Если освещения будет недостаточно, тогда можно включить обе половины.
