Как правильно делать скрутки проводов: 5 самых надёжных способов для соединения проводов в распределительной коробке

При производстве работ по монтажу электропроводки следует уделять пристальное внимание качеству соединению кабелей, от выполнения которого зависит надежная работа всей сети.

При этом рекомендуется применять как испытанные способы, так и современные технологии. Эти методы наряду с преимуществами, не лишены недостатков, и выбор его зависит от условий эксплуатации сети.

Принципы соединения проводов

Соединение проводов методом скручивания – самый распространенный способ, имеющий и свои недостатки. При прохождении сильного тока на месте сплетения, как правило, наблюдается нагревание проводки, вызывающее его линейное расширение и ослабление контактов.

Наблюдается окисление, которое может стать причиной короткого замыкания, привести к пожару. Технология сплетения проводов предписана правилами установки электрического оборудования (ПУЭ), основным из которых является обеспечение соединения без превышения сопротивления проводов. На участке сплетения проводов они должны иметь такую же прочность на разрыв, как и сам провод.

В соответствии с ПУЭ простая скрутка кабелей запрещается. После процедуры скручивания необходимо принятие мер, направленных на обеспечение надежности сплетения, таких как процедура сварки, пайки, зажима и опрессовки.

Метод скручивания можно применять при сплетении кабелей из одинакового материала во избежание процесса окисления, которое может привести к повреждению места соединения и выходу сети из строя.

На практике используются различные способы скручивания:

• Метод простого параллельного соединения;
• Метод простого последовательного соединения;
• Метод параллельного соединения желобком;
• Метод последовательного соединения желобком;
• Метод бандажного соединения.

В начале работы необходимо снять с провода изоляционную оплетку около 5см, очистить его наждачной бумагой и приступать к скручиванию. Технологию параллельного скручивания рекомендуется применять при необходимости сплетения концов кабелей друг с другом, например, в распределительных коробках, а технологию последовательного соединения на участках, где требуется ответвление.

Технология параллельного скручивания

При применении технологии параллельного скручивания очищенные на 5 см кабеля прикладываются один к другому, перекрещиваются зачищенными концами, закручиваются руками, а затем докручиваются плоскогубцами. Раздвоенный участок на конце скрученных проводов необходимо откусить. При этом закручивать можно в удобную для вас сторону.

При сплетении по технологии параллельного соединения желобком одна неподвижная жила обвивается другой. Первым проводом тремя-четырьмя витками оборачивается второй, а затем вторым аналогично оборачивается первый.

Технология последовательного соединения

По технологии простого последовательного соединения очищенные концы кабеля располагают навстречу один к другому внахлест. Серединки очищенных кабелей, плотно прикасаясь один к другому, скручиваются в разные стороны.

Очищенный кабель не должен находиться на изоляции другого. По технологии последовательного сплетения кабелей с использованием метода желобка, они оплетают друг друга у кончика изоляции, а средние части плотно касаются один другого.

Соединение кабелей с применением технологии бандажа

Допускается применение технологий и параллельного, и последовательного соединения.

• 1-й метод. Провода изоляцией плотно касаются один другого, а на очищенную часть наматывается третий провод с применением плоскогубцев для плотного сжимания соединяемых концов проводов.
• 2-й метод. Концы очищенных проводов устанавливаются параллельно один напротив другого, не доставая изоляции, и с помощью плоскогубцев крепко обкатываются третьим проводом.

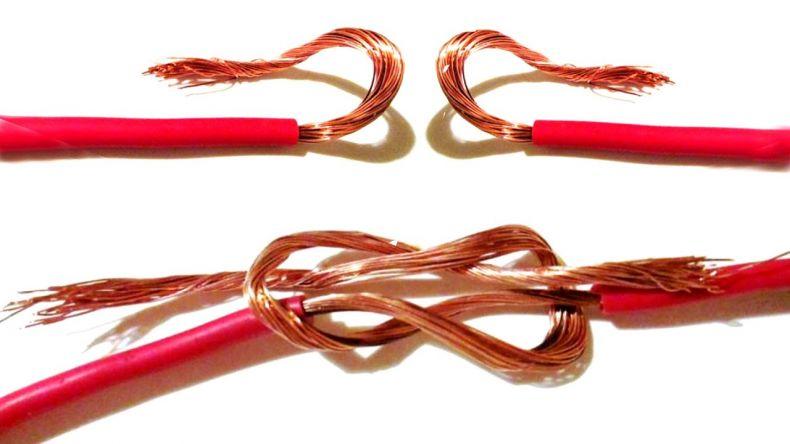

Технология соединения многожильных кабелей

При использовании данной технологии следует учесть некоторые тонкости. С целью уменьшения сопротивления на участке соприкосновения кабелей применяются описанные выше методы, только путем создания на каждом кабеле 3-4 косичек из мелких жил с одинаковым их количеством в каждой косичке. Созданные косички на каждой проволоке накладываются друг на друга и переплетаются по одной косичке с каждого кабеля.

Скрученные косички сплетаются один с другим. Правильно выполненная техника сплетения многожильных кабелей обеспечивает низкое сопротивление на участке сплетения и высокую механическую прочность.

Описанные выше методы соединения кабелей применимы как к алюминиевым, так и к медным кабелям. При этом необходимо учесть, что недопустимо сплетение кабелей из различных материалов, поскольку возникающие процессы окисления способствуют повышению температуры на участке сплетения, могут стать причиной короткого замыкания, выхода из строя сети, возгорания и пожара.

Следует принять во внимание, что алюминиевый кабель хрупкий и при скручивании легко ломается.

Вспомогательные технологические аспекты

Согласно ПЭУ ограничиваться выполнением только одной скрутки или использованием различных материалы запрещено. По этой причине процесс соединения проводов рекомендуется завершать пайкой или применением клеммников. Для повышения надежности соединения рекомендуется применять следующие технологии:

• Технология пайки;
• Технология сварки;
• Технология с применением винтовых зажимов;
• Технология обжима места соединения с применением пружинных устройств;
• Метод опрессовки.

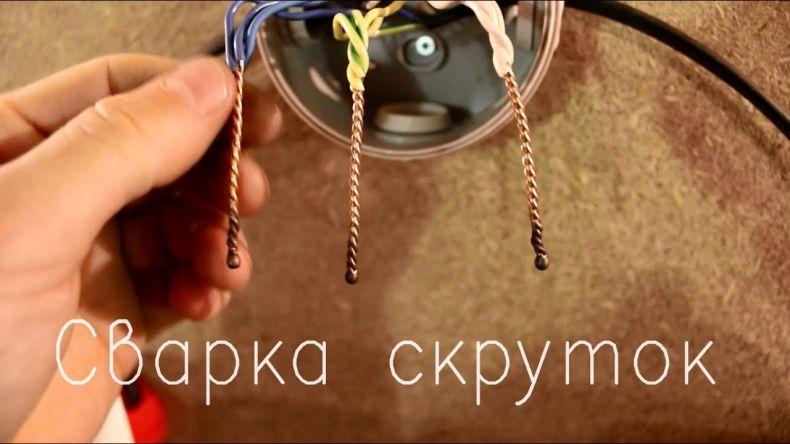

Применение технологии пайки и сварки

Для применения технологии пайки необходимы флюс и олово. Для соединения медных проводов используется канифоль, а для сварки алюминиевых кабелей – специальный флюс с содержанием йодида лития и олеиновой кислоты.

Обычно паяют медные провода с помощью паяльника мощностью сто ватт, сварку алюминия необходимо производить м помощью газовой горелки с температурой нагревания около пятисот градусов.

Для соединения медных проводов применяется свинцово-оловянный припой, а для алюминиевых – цинксодержащий. Припой легко плавится и равномерно покрывает место сплетения кабелей тонким слоем. Во время пайки следует избегать применения больших объемов припоя.

Технология с применением зажимов

Технология работы винтовых зажимов основана на зажиме поверхности скрутки болтом с шайбой. Скрученный кабель, уложенный под шайбу, зажимается вкручивающимся винтом. Можно зажимать и без применения шайбы, но в этом случае соединение становится менее надежным.

С помощью готовых клеммных колодок можно соединять кабеля, как из алюминиевых, так и медных проводов различного сечения.

Применение пружинных конструкций

Конструкции допускают производство оперативного соединения кабелей без использования дополнительных инструментов. Популярностью среди специалистов пользуются клеммники Wago, которые производятся разных размеров и под различное количество соединяемых кабелей.

Допускают сращивание разного вида кабелей с различным сечением. Кабели могут быть объединены как один к другому, так и по отдельности.

Wago имеет защелку-флажок, дающий возможность разместить и зажать кабель внутри путем защелкивания. Его можно применить в качестве клипс.

Клеммник Wago допускает сращивание медных кабелей с алюминиевыми с применением особой пасты, предохраняющей от поступления воздуха, а кабеля при этом зажимаются в разные ячейки.

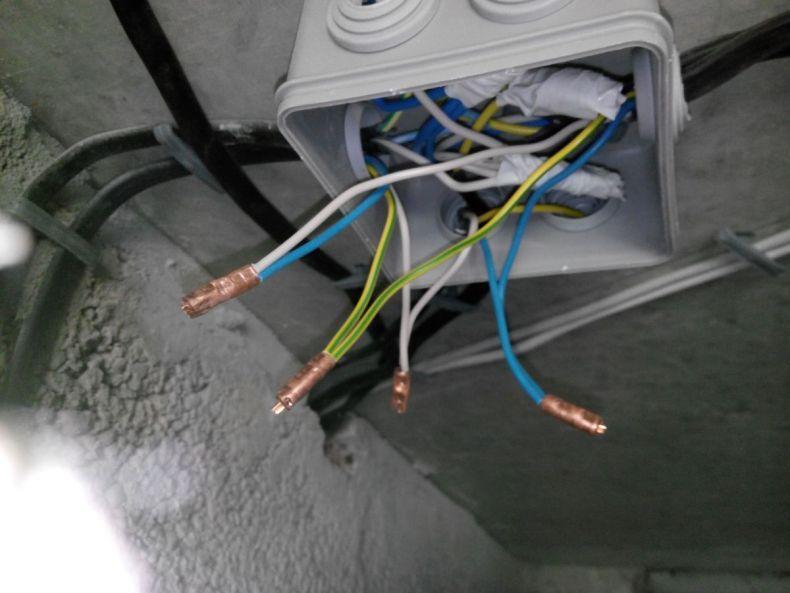

Технология с применением опрессовочного метода

Для кабелей с большим сечением рекомендуется применять технологии с использованием гильз, в которые устанавливаются зачищенные кабели, а затем они сжимаются специальными зажимающими клещами. Данная технология отличается высокой надежностью.

Сплетение проводов можно производить с применением зажимов, которыми после их скрутки накрывают колпачками. Колпачками закручивают соединяемые провода, одновременно изолируя их.

Заключительный этап сплетения кабелей путем опрессовки заключается в их обстоятельной изоляции с применением диэлектрических изолент или термических трубок. Изолента должна накручиваться на участок на 3 см больший длины соединения.

Ее необходимо накручивать аккуратно и надежно, чтобы избежать возможных пробоев между кабелями и короткого замыкания. Они могут привести к выходу системы из строя и вызвать пожар.

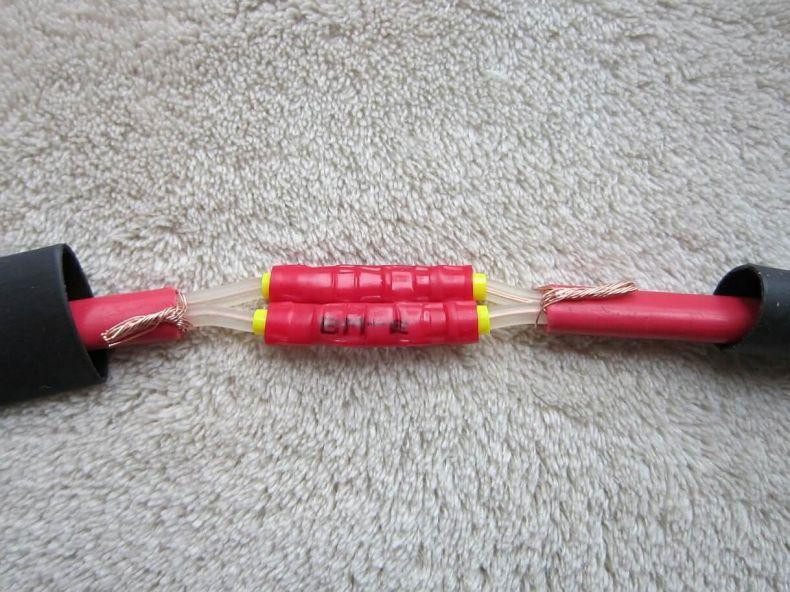

Фото примеров скрутки проводов
