Конструкция перекрестного выключателя: достоинства и недостатки, виды, функции, характеристики перекрестных устройств (90 фото)

Автор: Инженерная компания "КАПРО"

Перекрестный выключатель — неотъемлемая часть электрической коммуникации, применяемая практически в любой электрической схеме. Цель прибора состоит в организации управления освещением с разных мест в помещении. Данный прибор, обычно, монтируется в существующей цепи в промежутке между проходными выключателями.

Содержание

Устройство перекрестного выключателя

Инверсионный переключатель не является сложным устройством электросхемы. Но, при этом, многоточечная схематика, которая используется для подобного устройства, нередко вызывает трудности.

Сфера применения понятна из нанесенной маркировки — соединения электроцепей находящихся под напряжением до 250 В. Помещение, в котором будет установлено устройство при стандартных условиях монтажа должно быть сухим и теплым. Монтирование самого устройства в монтажную коробку производится с помощью винтов, разжимающих металлические лапки для фиксации прибора.

Прибор, как правило, изготовлен из крепкого негорючего материала, а в случае с наружным монтажем, к этим свойствам должно быть добавлено, также, сопротивление ультрафиолету.

Монтаж проводов с нагрузкой до 10А производится быстрыми зажимами, а при нагрузке в 16А, нужно использовать винтовой зажим. Коммутатор подходит как для одножильного кабеля, так и многожильного с сечением 2.5 мм2 и 4 мм2 соответственно.

Электросхема перекрестного выключателя

Приборы с перекрестной схемой переключения могут иметь конструктивные отличия в зависимости от количества подключаемых групп. В одноклавишном приборе, например, два движимых и 4 недвижимых контакта. Выключатели на две или три группы могут иметь до 12 контактов.

Такие выключатели не могут устанавливаться без дополнительных без двух стандартных коммутаторов с двух сторон. При выборе коммутатора стоит смотреть на количество действующих контактов, так как перекрестный выключатель не может иметь их меньше четырех.

Выключатели такого типа помогают в создании более удобных схем управления освещением. Особенно они полезны, когда являются частью инфраструктуры на объекте промышленности.

Схематическое устройство контактов

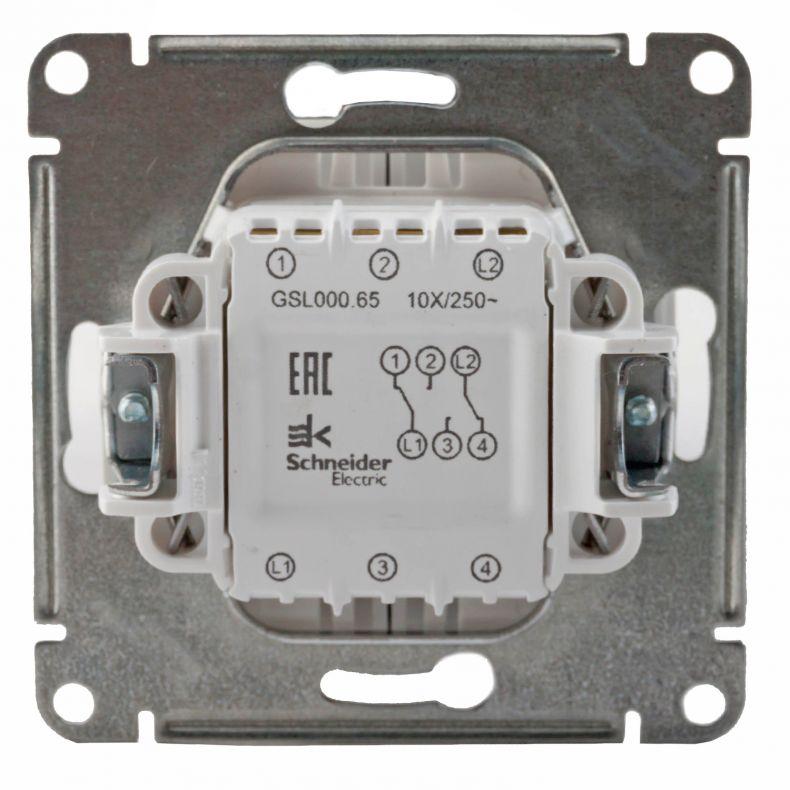

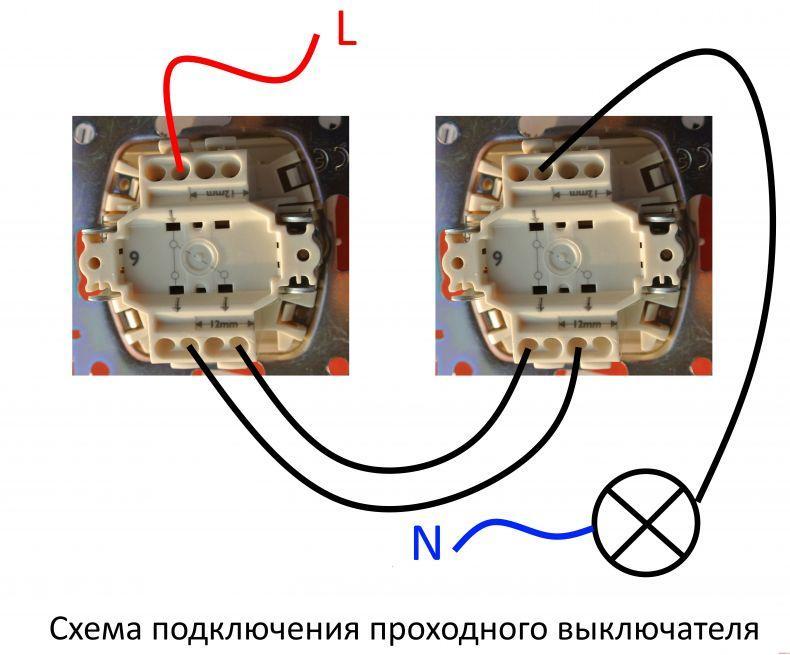

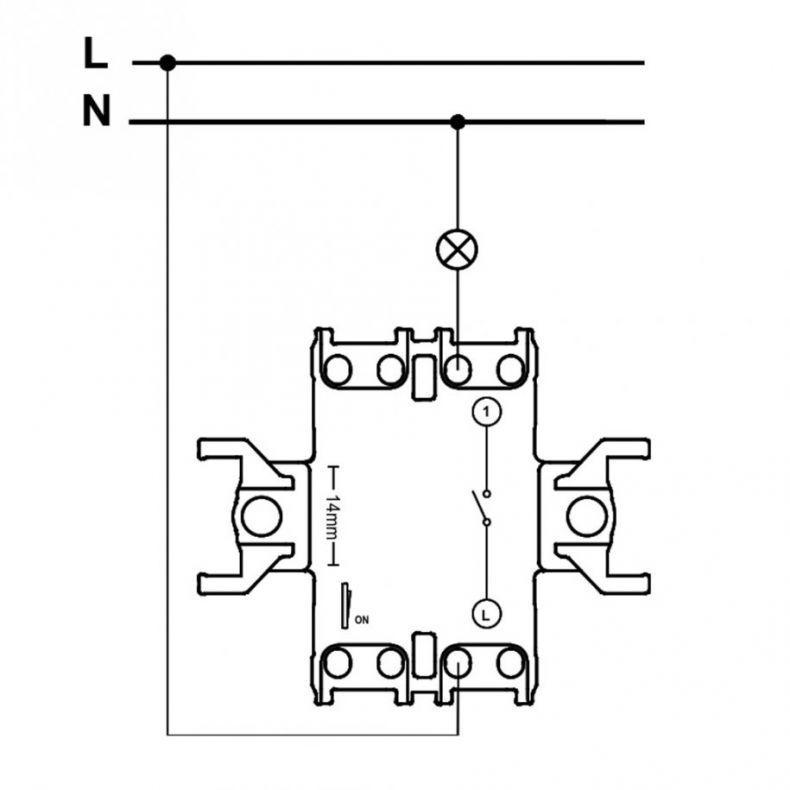

Рассматривая стандартный одноклавишный выключатель любой из известных фирм, на тыльной стороне можно найти такую картину: там будут 4 сдвоенных клеммы, помеченных специальными стрелочками для правильности подключения.

Стрелки, которые входят, принадлежат к перекидной группе, а стрелки, которые уходят, принадлежат постоянные группы. К перекидной группе доходят контакты от проходного выключателя, который является первым в этой электроцепи.

А второй группы выходят проводники соединяющиеся с проходным выключателем с другой стороны. Такая схема будет применяться в случае, когда осветительная группа сможет управляться с трёх разных мест

Реверсивный соединитель может выполнять одну из двух ролей:

Выступать в роли перекрестного коммутатора.
Выступать в роли прямого коммутатора, то есть быть выключателем.

Конфигурация прибора позволяет выполнять обычную роль связи или разрыва электрической цепи, а также, работать в режиме инверсии.

Учитывая данную универсальность, перекрестный переключатель может выступать не только как включатель осветительных приборов, но и выступать в роли коммутатора универсального применения. Данное качество значительно расширяет варианты применения оборудования данного типа.

Монтаж перекрестного выключателя

Инверсионные коммутаторы монтируются в цепь такими же методами, как и остальные, которые используются на объектах строительства и домовладения. Главное, не забыть заранее отметить будущее место расположения устройства.

Далее производится расчет остальной схемы для подключенных к ней проходных коммутаторов с учетом выбранного для монтажа места и общего расположения электрических точек.

Попутно прорабатывается проект с учетом способов прокладки в зависимости от выбранного маршрута, а также, способы организации инсталляционной инфраструктуры, места использования штроб, распределительных коробок и т.д.

При наличии готовой схемы электрической инфраструктуры протяжки линий электропроводки производится сразу, провода заводятся в распределительные коробки, а другие их концы выводятся к месту последующего подключения выключателя или месту внедрения промежуточного прибора.

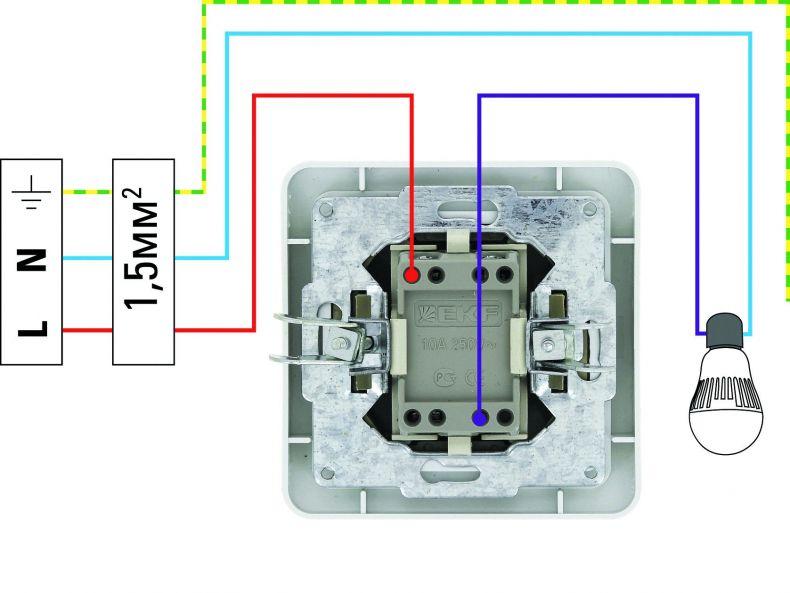

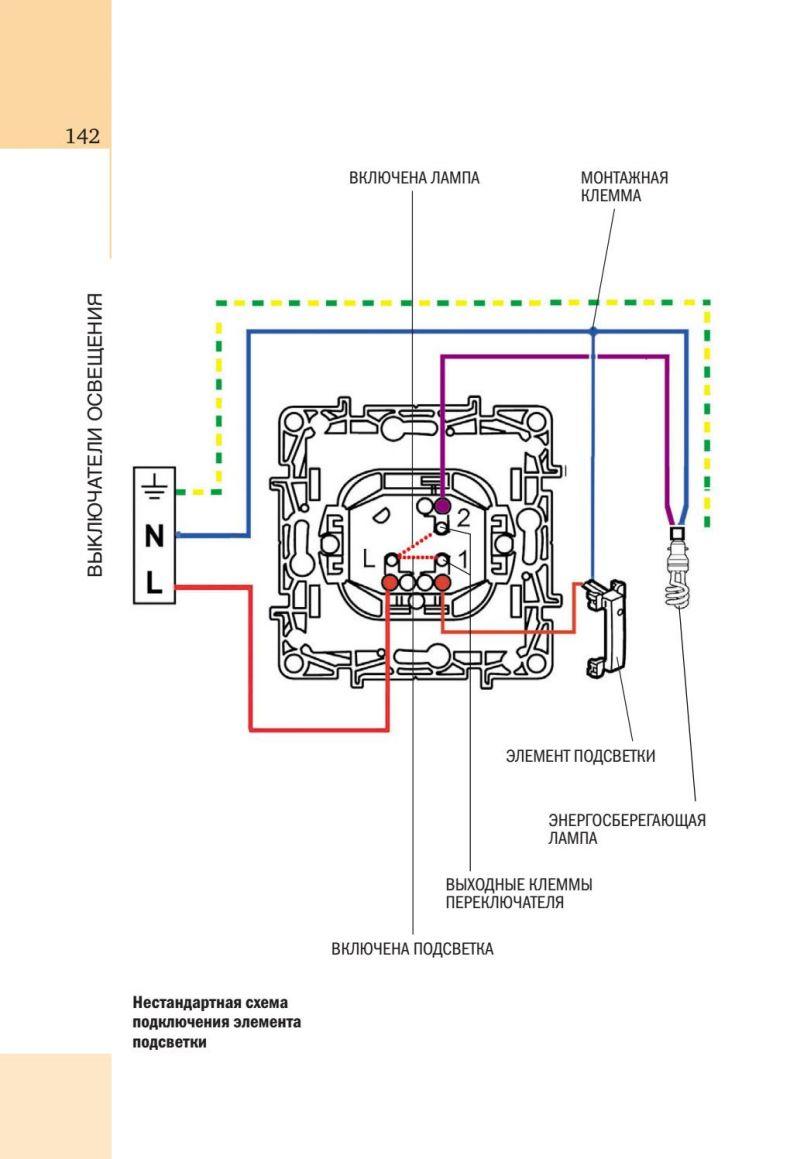

Промежуточное включение в цепь

Концы проводника, которые были выведены из распределяющей коробки для дальнейшего соединения с промежуточным коммутатором, требуется подготовить путём съема изоляции на расстояние в 1 см.

Далее, необходимо установить два проводника которые идут от первого включателя проходного типа. Для удобства все важные проводники необходимо маркировать на стадии прокладки цепей.

Их необходимо подключить к двум входным клеммникам на перекрёстном выключателе. Как двум оставшимся подключить остальные проводники

При условиях внутреннего монтажа, получившуюся конструкцию необходимо вставить внутрь подрозетника, а при условиях накладного монтажа — использовать поверхностный монтаж.

В первом случае, используется фиксация распирающими скобами, а во втором применяют обычные крепежные винты. Далее производится монтаж остальных элементов коммутатора и декоративной рамки.

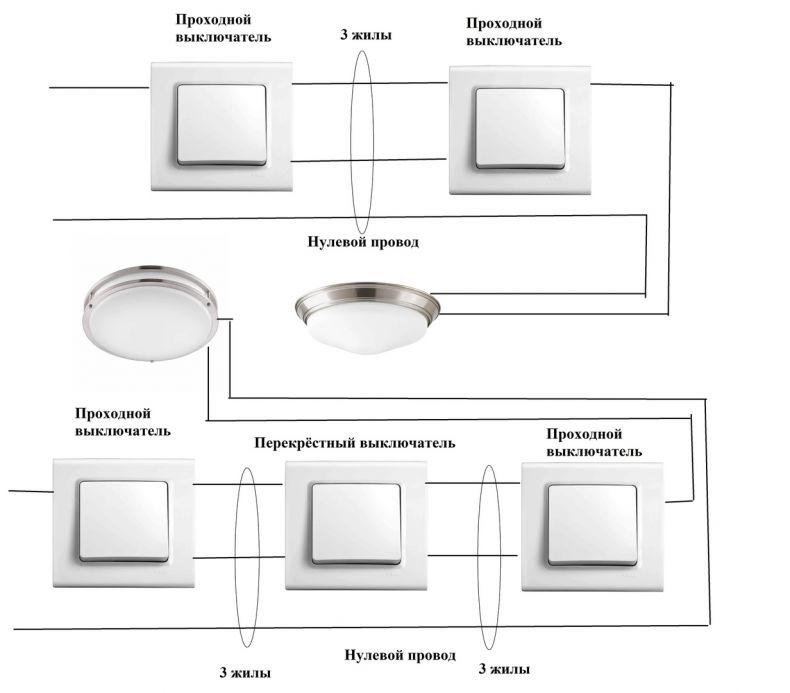

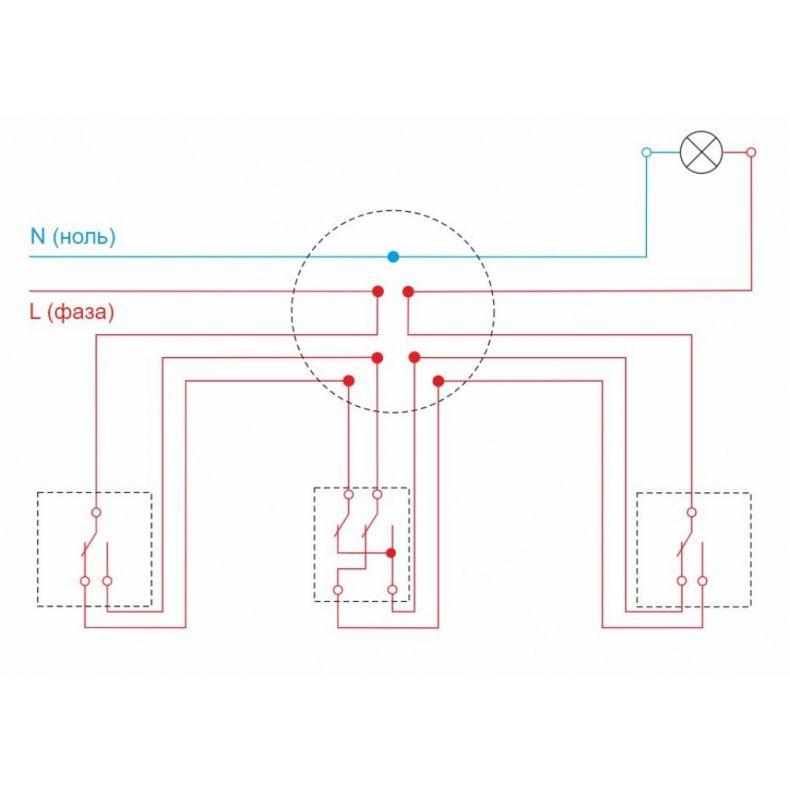

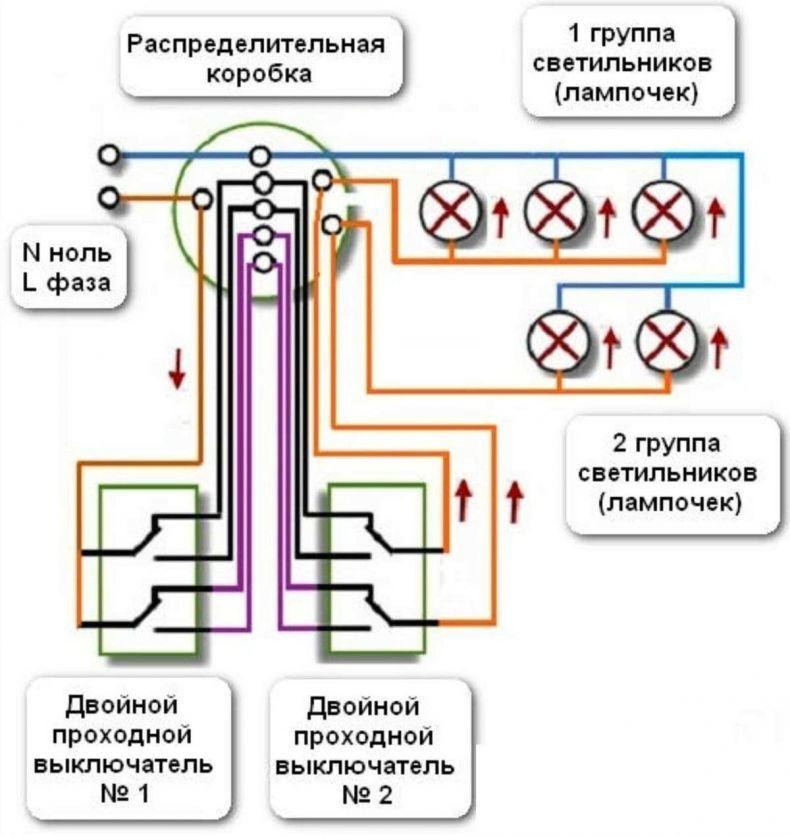

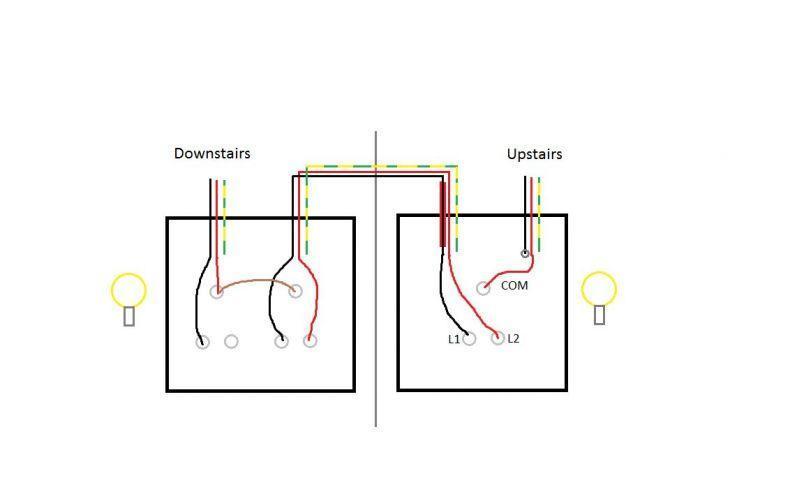

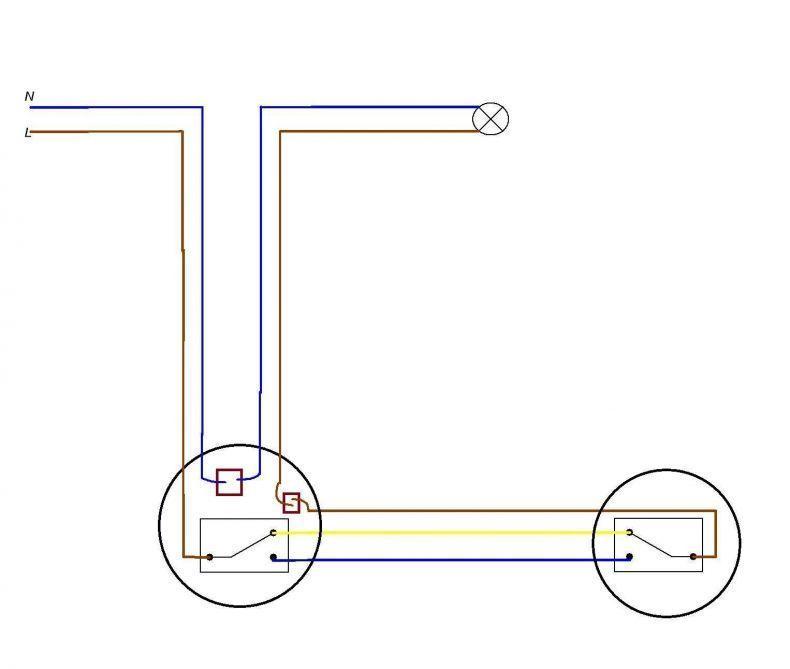

Схема подключения нескольких выключателей

Для решения вопроса управления освещением с трех разных мест, использование перекрестного переключателя является неотъемлемой темой. Но, теоретически, таких мест может быть сколько угодно, несмотря на то, что схема с каждым подключенным становится все сложнее.

Реверсивный переключатель работает так, что в каком бы из выключателей не было выключено освещение, любым другим в данный момент можно его.

Данная ситуация может полноценно показать все возможности перекрестного коммутатора, у которого четыре позиции для подключения проводов. Главное, что в любом из мест, где расположен коммутационный прибор, есть возможность для управления освещением.
