Пакетный выключатель: классификация, назначение переключателей. Маркировка, где используется, обозначение на схеме (75 фото)
Пакетные выключатели раньше присутствовали почти в каждом доме. Их массово ставили для возможности полного отключения электропитания в жилищах. Но позже их начали менять на более совершенные приборы.
Что представляет собой пакетный выключатель?
Пакетники применяются для выключения\включения электропитания. Его возможно использовать как для постоянного, так и для переменного напряжения.
Но у таких приборов есть ряд недостатков:
- В них отсутствует автоматическое отключение электричества, когда происходит высокая нагрузка на линии;
- Надежность таких устройств не на самом высоком уровне. При частых скачках напряжения они устройства быстро ломаются.
Но несмотря на это их используют и в современном мире, хотя в новых домах уже не устанавливают. На их место пришли современные автоматы, которые могут автоматически обесточивать проблемные участки. Но благодаря их крайне невысокой цене, их все равно продолжают использовать и устанавливать.
Хотя современные приборы отличаются уже повышенными качественными показателями и способны работать уже намного дольше.
Особенности конструкции пакетника
Любой пакетник состоит из группы контактов и устройства для переключения. Эти элементы располагаются в герметичной оболочке, в которую также вмонтированы контакты, но уже с возможностью движения. Все это фиксируется на квадратной втулке, изготовленной с изолирующими свойствами.
На внешних частях пакетника располагаются клеммы, которые уже лишены движения. Контакты перемыкаются при помощи пружины, которая начинает движение за счет рубильника. Движением рукояти происходит поворот подвижных контактов и фигурной шайбы. Для ограничения излишнего перемещение фигурной шайбу предусмотрены ограничители.
Движущиеся контакты крепятся с пластинами из фибры. Когда материал начинает нагреваться начинает выделяться газ, который за счет увеличения давления начинает двигаться. Но вместо него в прибор начинает идти неионизированный воздух, который гасит дугу.
Само строение очень просто и поэтому до наших дней имеет применение:
- Для выключения ввода;
- Для переключения электрических цепей;
- Для распределения напряжения;
- В управлении электродвигателями.
Есть несколько видов пакетников, которые применяются при разных условиях.
Преимущества пакетного выключателя
Есть несколько плюсов, которые толкают на дальнейшую эксплуатацию прибора:
- Небольшой размер, который позволяет без проблем использовать устройство в различных местах;
- Большая скорость, при которой происходит гашение дуги. Благодаря этому происходит мгновенное выключение подачи электричества;
- Не требуют большого внимания во время использования. Главное проверять пакетник на работоспособность и вовремя менять старые на новые. Для этого раз в полгода производится проверка;
- Могут выдерживать значительные механические воздействия и продолжать исправно работать;
- Могут применять в экстремальных условиях. При температуре от -40 до +70 градусов, а также во влажных помещениях.
Пакетники не ремонтируются, а просто заменяются на новые. А выходят они из строя часто, когда начинает изнашиваться фиксирующая шайба.
Типы и виды пакетного выключателя
Данные устройства можно разделить по нескольким признакам:
- 1) По способу подключения внешнего кабеля:
- Переднее подключение
- Заднее подключение
- 2) По месту применения устройств:
- Открытые
- Закрытые
- Герметичные
- 3) По признакам конструкции:
- Пакетно-кулачковые
- Барабанные
Но хотя их существует несколько видов, но у всех их одни и те же преимущества и слабые места. Так примерный ресурс каждого выключателя равняется 103 отключений электричества.
Хотя есть модели, которые могут отработать и 1000 отключений. Но ест одно условие, за 1 час их должно быть меньше 50.
Пакетных выключателей маркируют следующими символами:
- В – выключатель;
- П – переключатель;
- П – пакетный;
- Г – герметичный;
- Числа от 1 до 4 – означает количество полюсов;Н – направление (2, 3, 4)
- Р – реверс.
Кроме этого в маркировке есть данные о силе тока, напряжении, каким образом устанавливается прибор и т.д. При выборе нужного устройства необходимо учитывать все маркируемые данные устройства. Лучше всего конечно отдать предпочтение проверенным производителям, которые отвечают за качество свой продукции.
Более современные аналоги прибора
Сейчас большинство пакетных выключателей уже заменены на другие устройства. Ниже перечислены те, которые можно встретить в домах.
Вариант № 1: устройство защитного отключения
УЗО устанавливают в линию для обесточивания всей линии при возникновении утечки тока. В основу конструкции положено изменение дифференциального тока, из-за которого происходит нагрев электрического кабеля.
Как раз это способствует предупреждение короткого замыкания или поражения человека электрическим током.
Если напряжение начинает течь мимо бытовых приборов, тогда УЗО отключает полностью всю линию. Таким образом, он лишь учитывает утечку тока, а вот короткое замыкание или перегрузку такие устройства увидеть не могут. Для этого необходимо установка дополнительных автоматов.
Вариант № 2: автоматы
Первыми на смену пакетным выключателям пришли автоматы. Назначение у них такие же, но использование их отличается большей удобностью, да и служат они намного дольше.
Как и пакетники они могут быть с одним, двумя, тремя или четырьмя полюсами. И также имеют свою маркировку и деление по разнообразным признакам. Все эти данные находятся в ГОСТах 9098-78 и 14255.
Вариант № 3: дифференциальный автомат
УЗО и автоматы совершенно разные устройства и для полного контроля их необходимо устанавливать вместе. Хотя есть замена в виде дифференциального автомата, который функционирует соединение обоих устройств. Они могут применяться как в домашних условиях, так и на предприятиях.
В самом устройстве есть тепловой и электромагнитный расцепитель. Тепловой нужен для контроля за перегрузками сети, а вот у другого функции сводятся в отключении всей линии при коротком замыкании.
Вариант № 4: контактор – вид электромагнитного реле
Данное устройство применяется для удаленного контроля за электрической линией. Они уже не могут реагировать на короткие замыкания, они лишь контролируют номинальный ток.
Да, в современных помещениях уже редко можно найти пакетные выключатели. В основном им на смену пришли УЗО в сочетании с автоматами или диффавтоматы. Хотя для полного отключения дома от напряжения, пакетники до сих пор устанавливают.
Схема подключения пакетника
Для установки пакетника новых моделей применяется такая же дин-рейка. Из-за своих компактных размеров установить в щитке выключатель несложно. Но сложность может возникнуть в моделях старого образца. В них уже нет защелок и на рейке будет установить его будет проблематично.
Для подключения необходимо сделать следующее:
- Фазу и ноль от электросчетчика подключается к входным клеммам;
- С выходных контактов электрокабель идет к входным автоматам.
Прежде чем приступать к подключению пакетника, необходимо тщательно ознакомиться с инструкцией для подключения, а также с маркировкой кабелей. Они различаются по цвету (у отечественных: красный – фаза, синий – ноль) и при не соблюдении могут произойти внештатные ситуации.

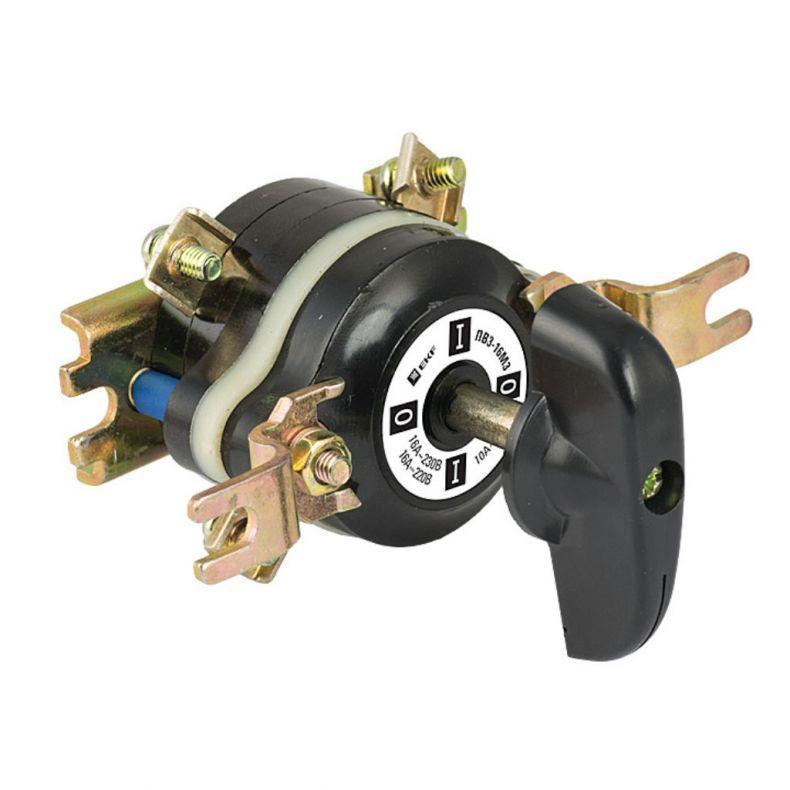

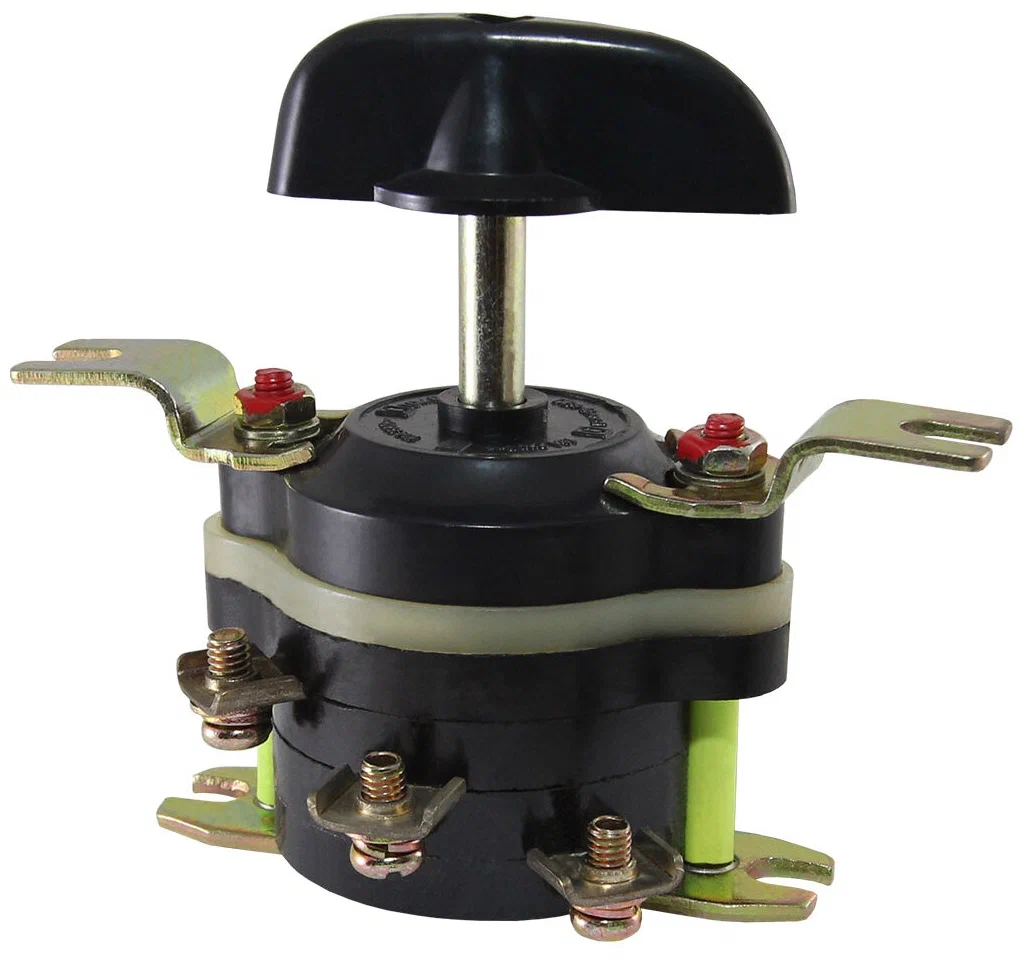

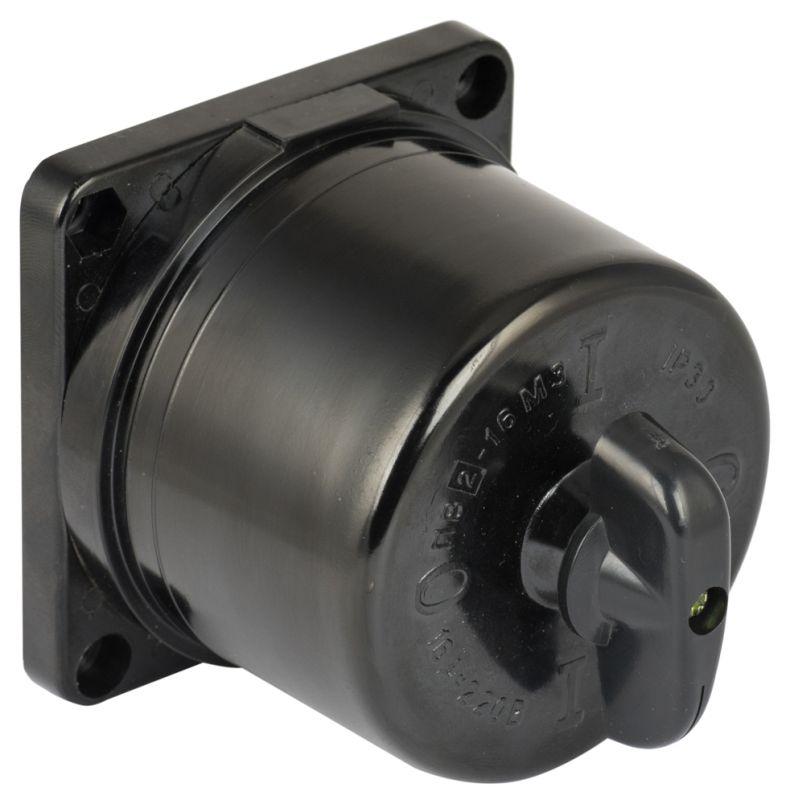

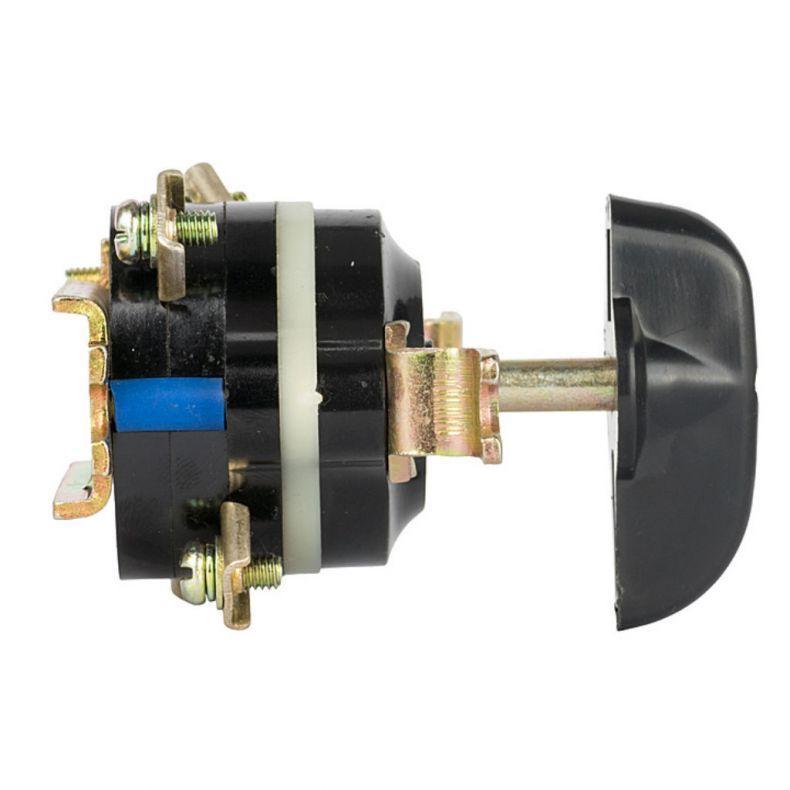

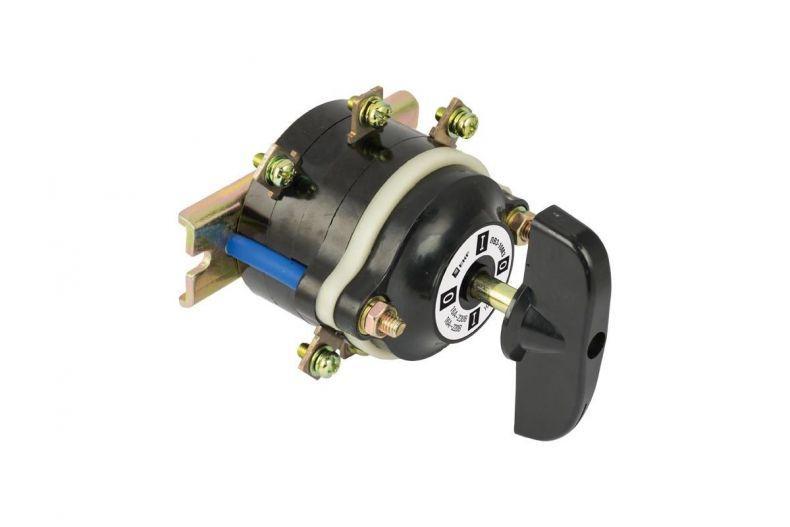

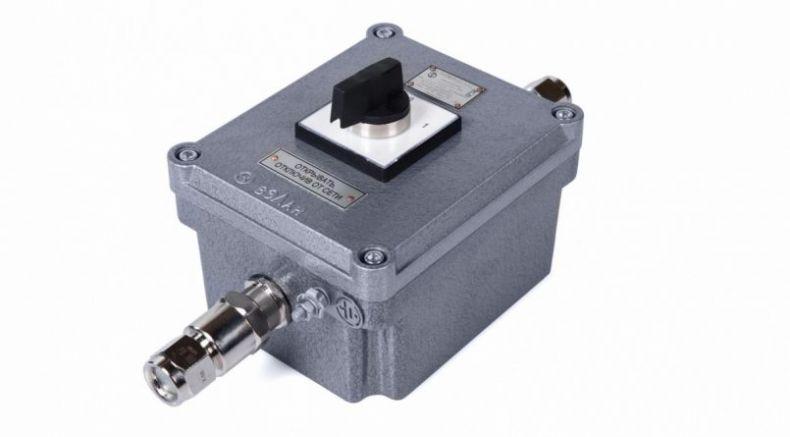

Фото пакетных выключателей
