Реле контроля напряжения 220В для дома: принцип работы защитной автоматики, фазность, габариты устройства, схема подключения

В наших жилищах нередко случаются смены напряжения. Они являются следствием изношенности электрических сетей, замыканий и неравным рассредоточением нагрузки на отдельные фазы. В итоге бытовой технике недостаёт электроэнергии или может перегореть из-за её переизбытка.

Для предотвращения вышеупомянутых трудностей, советуется подключить реле контроля напряжения, сокращённо РКН. Рассмотрим какую пользу приносит использование данного аппарата, чем отличается РКН от стабилизатора, как избрать подходящее реле и провести его подсоединение.

Функции реле контроля напряжения

Описываемый прибор официально именуется «реле контроля напряжения». Словцо контроль в этом термине, в беседах электриков часто выпадает. Но это остаётся одним и тем же аппаратом автоматической защиты в электротехнике. Ко всему такое оборудование нередко зовётся и защитой от обрывания нуля. Дальше будет понятно почему это так. Предназначение у УЗО и РКН разное. Упомянутые вначале стоят в защите сети от перегрузки и замыканий, а другие от смен напряжения. Аппараты по своему назначению представляются разными.

В России на 220 Вольтах функционируют в жилье все устройства бытового типа. Но фактически пик напряжения постоянно скачет около этого уровня с диапазоном -10+10%. Бывает что с помощью вольтметра регистрируются снижения 70 и превышения 380 Вт.

Для электрической техники опасно, как заниженное, так и завышенное напряжение. Когда двигатель холодильника ощутит недостаток электричества, то он не станет работать. Из-за этого техника перегревается и поломается. При заниженном значении вольт многие пользователи даже не подметят, правильно ли функционирует агрегат.

Зрительно можно только заметить потускневшее свечение лампы накаливания. С завышенными перепадами попроще. Когда в приборы телевизора, компьютера либо микроволновки поступит напряжение 300-350 Вт, то хорошо, если только сгорит предохранитель.

Но нередко приборы сами ломаются. Хорошо будет, если в этой ситуации действительно не произойдёт возгорания. Основные затруднения в многоэтажных домах вызывают прыжки напряжения из-за обрывания рабочего нуля. Данный провод нарушается из-за невнимательности электрика в ходе ремонта или сгорает от срока давности. Когда в подъезде дома установлен осовремененный комплекс защиты, тогда из-за обрывания автоматически сработает УЗО и всё завершится сравнительно хорошо. Но в старых домах, где не установлены автоматы защиты, исчезновение нуля ведёт к фазному перекосу.

Из-за этого в некоторых квартирах установится пониженное напряжение 50-100 В, а в других завышенное 300-350 В. Что именно произойдёт в отдельной квартире предугадать нельзя, всё отталкивается от подсоединённой нагрузки в конкретный период. По итогу у некоторых хозяев техника не сможет действовать, а у других она перегорает от чрезмерного напряжения. В этом случае поможет контролер напряжения. При появлении осложнений он отключит приборы, не дав им сломаться.

В застройках частного типа трудность со сменами напряжения другая. Когда коттедж находится в удалённости от трансформатора, то при завышенном расходовании электричества в домах до него в данной делянке вольтаж способен снизиться до слишком низких параметров. Из-за долгой недостачи Вольт двигатели в приборах станут перегорать и ломаться.

Виды реле контроля напряжения

Все варианты реле, исполняющие предназначение регулятора напряжения, разграничиваются на одно и трёхфазные.

1. Модель однофазная. Монтируется в домах и коттеджах – чего-то ещё в щитовых домах не нужно.

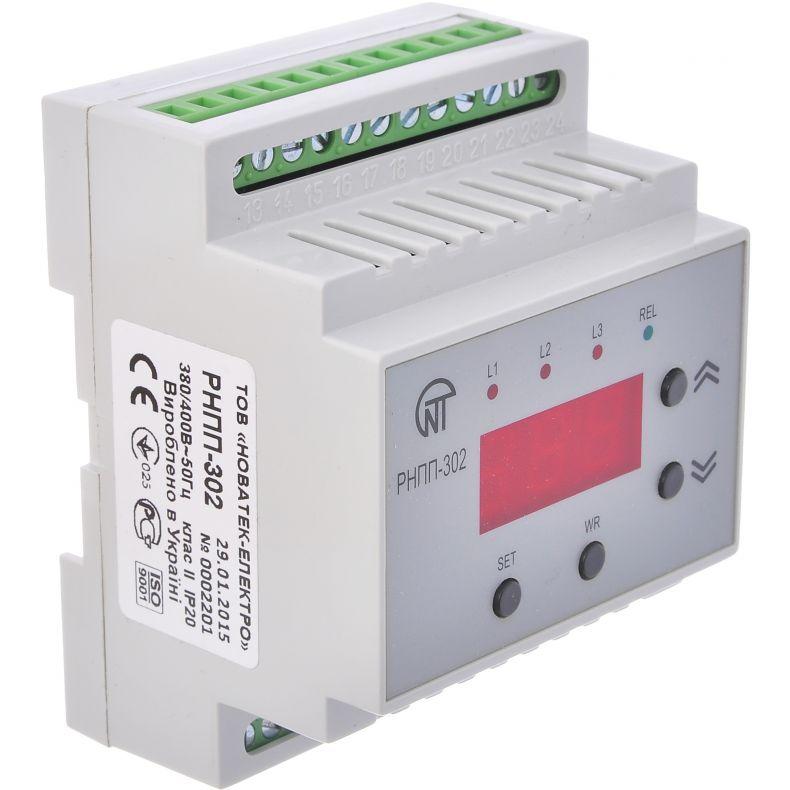

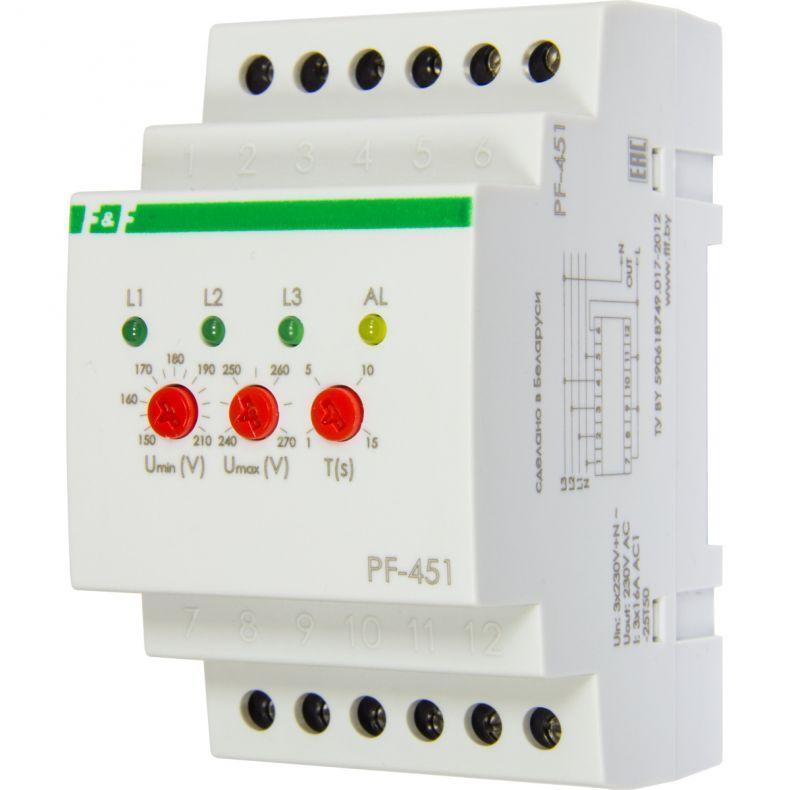

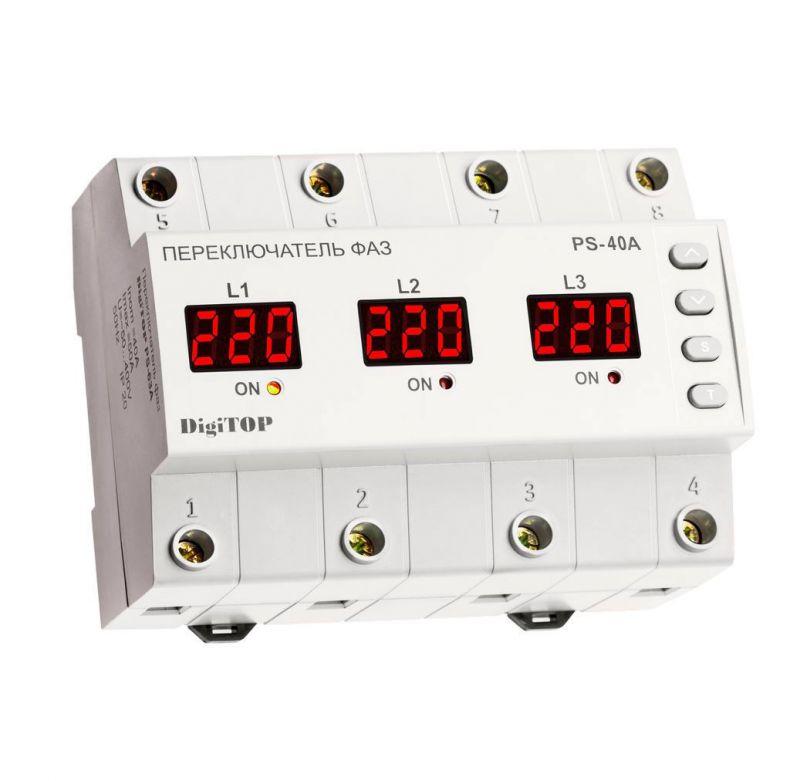

2. Трёхфазный вариант. Эти РКН разработаны для целей массового производства. Их нередко применяют в эскизах станочной защиты с 3 фазами. Это устройство подбирают с контролем уровня напряжения, а также с синхронизацией фаз.

Основной минус и вместе с тем плюс трёхфазного реле состоит в прекращении питания на выходе при повышении вольтажа хоть в единой из линейных фаз. В производственных масштабах это приносит пользу. Однако в быту смены однофазного напряжения не представляются опасными, а прибор отключает электросеть для защиты. Иногда такая страховка необходима, но по большей части это излишнее.

Число модельного ряда реле напряжения имеет 3 вида:

• удлиняющие шнуры с розетками 1-6 шт.;

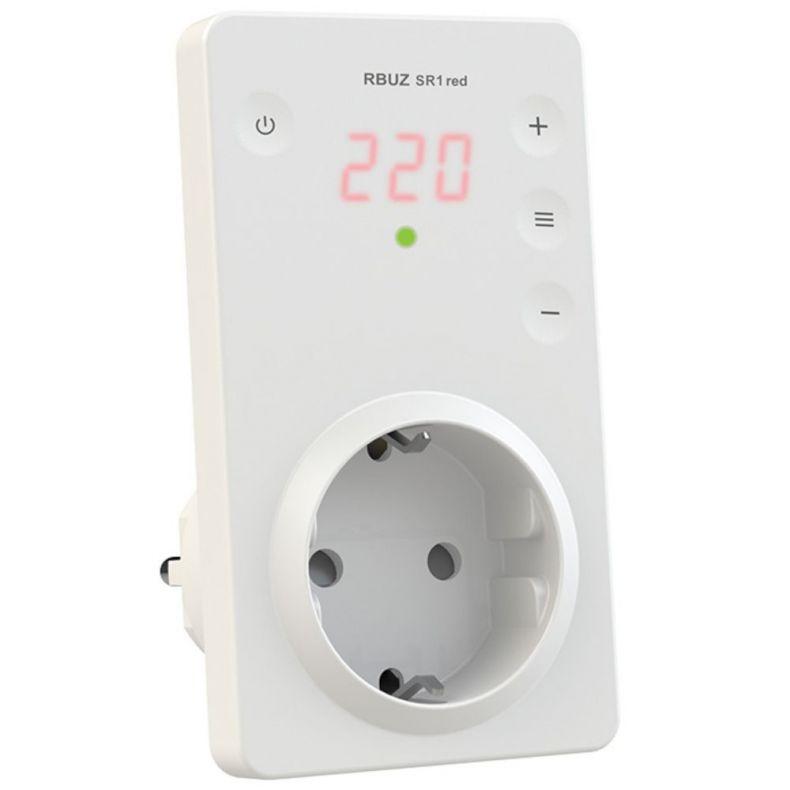

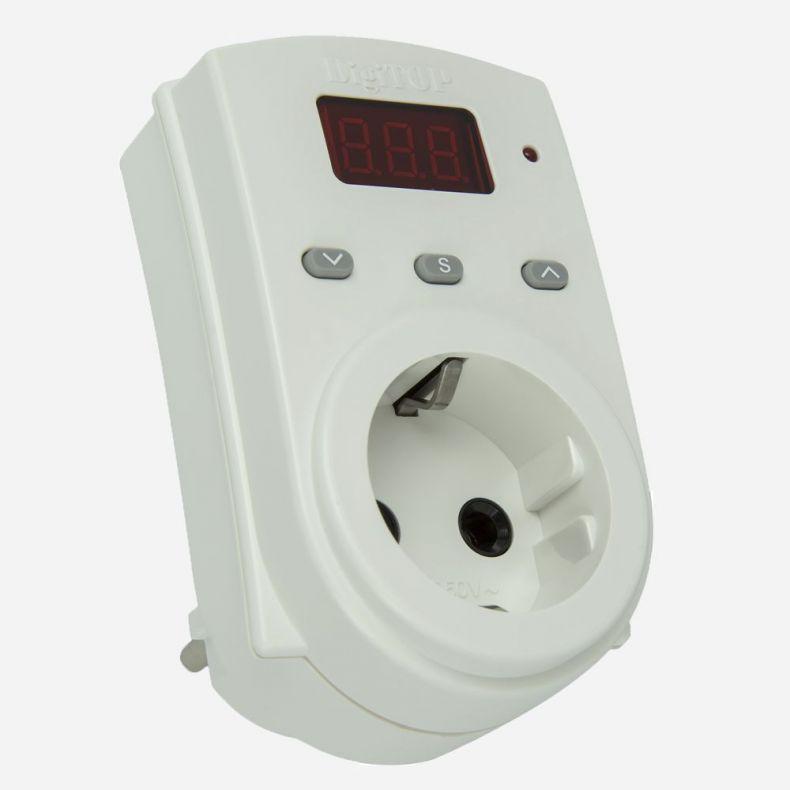

• переходники розетка/вилка;

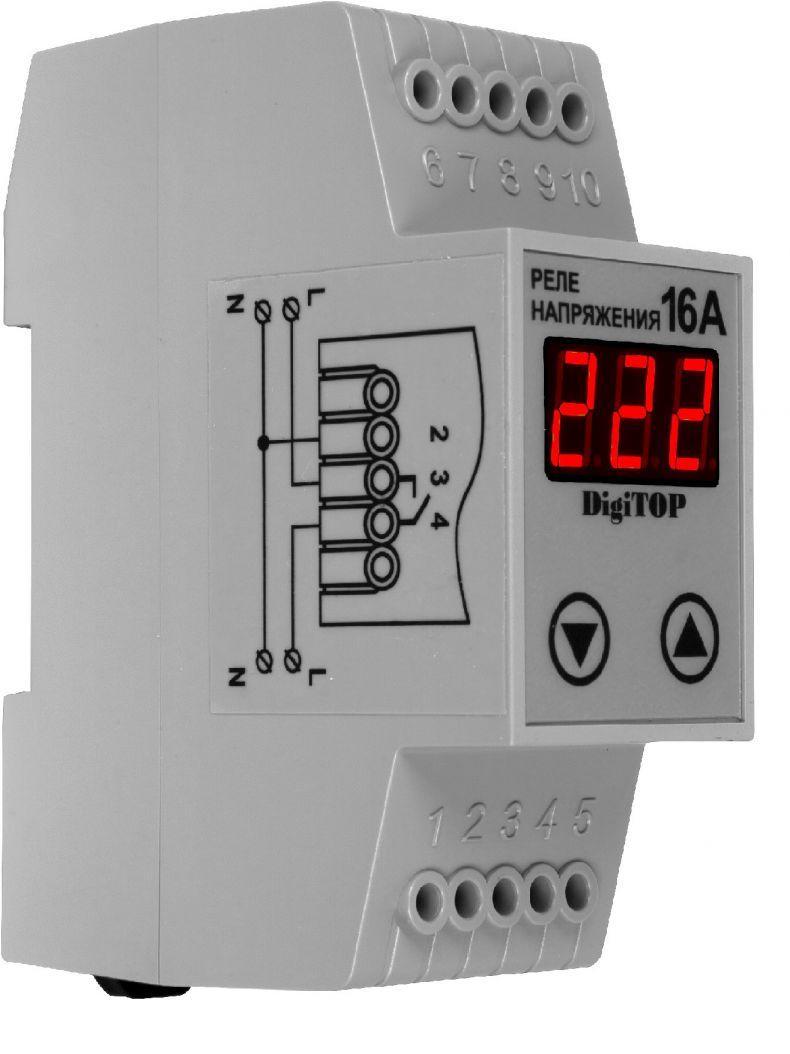

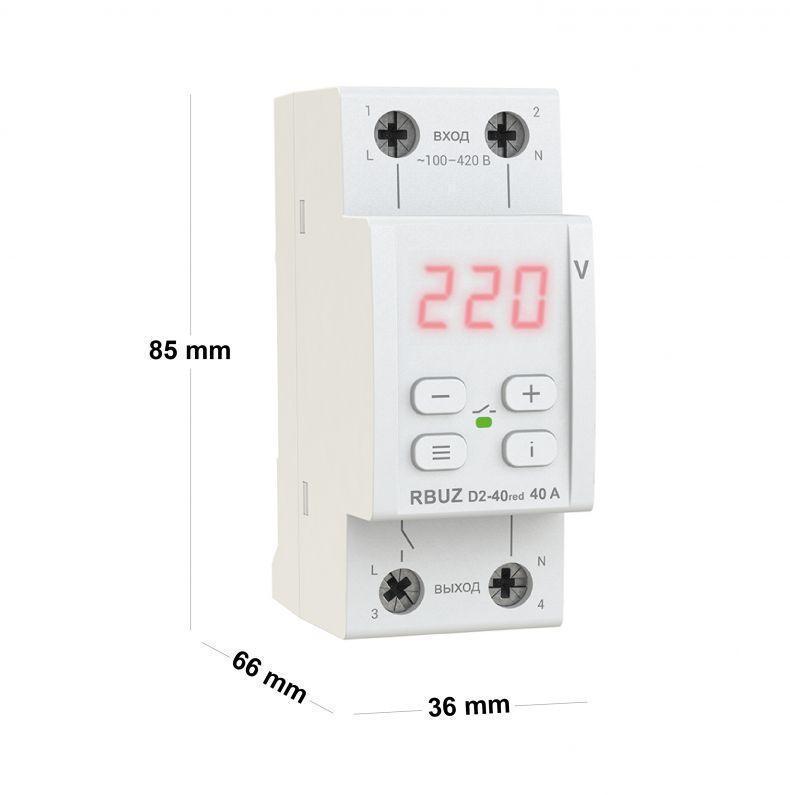

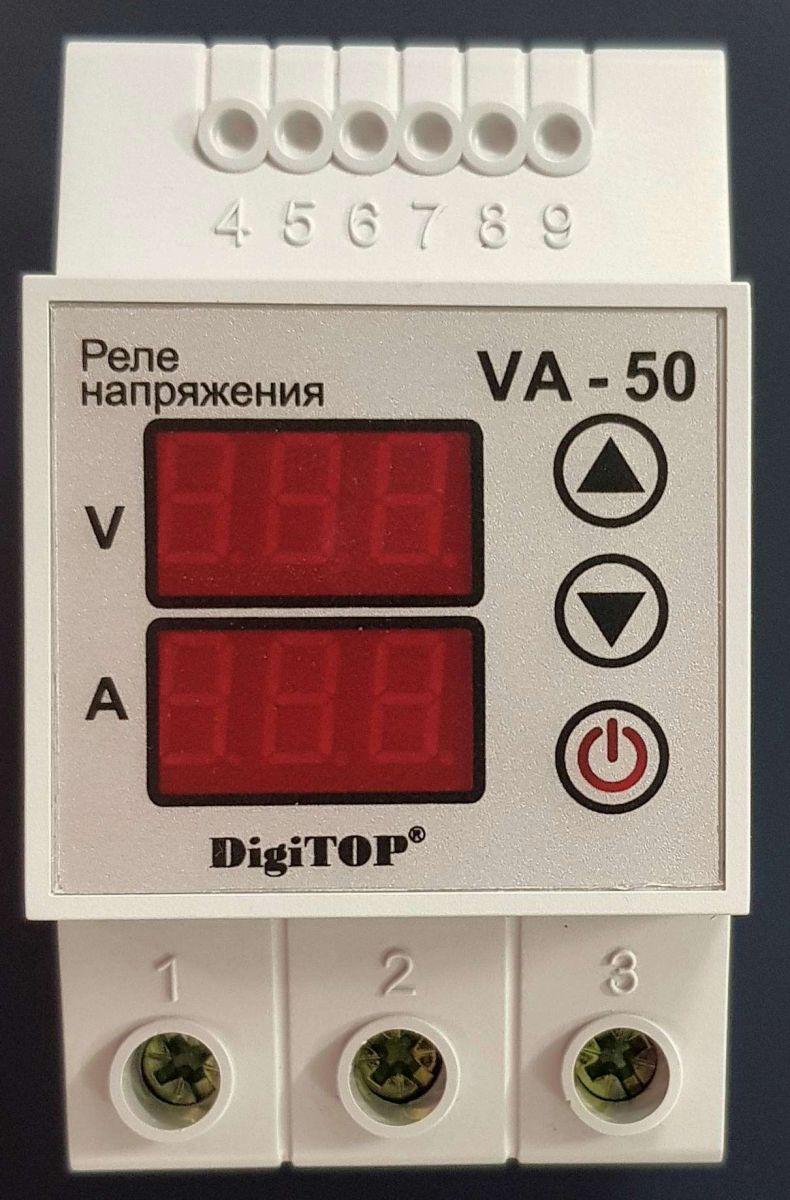

• небольшие устройства на планку Din.

Описанные 2 первых модели подходят для защиты отдельного прибора или группы. Они втыкаются в привычную домашнюю розетку. Третья модель разработана для встраивания в щите в комплекте защищённости сети особняка или квартиры.

Переходники либо удлиняющие приспособления от регуляторов обладают приличными габаритами, но производящие компании стараются производить их компактнее. Но в середине реле имеются жёсткие нормы по размерам, возможности дизайна здесь ограничены.

Функции реле контроля напряжения

Функционал действия реле напряжения обустраивается на основании процессора или компаратора. Первичная модель подороже, но подразумевает точность и плавную регуляцию сработки РКН. Большая часть приборов РКН в наше время основываются на микропроцессорах.

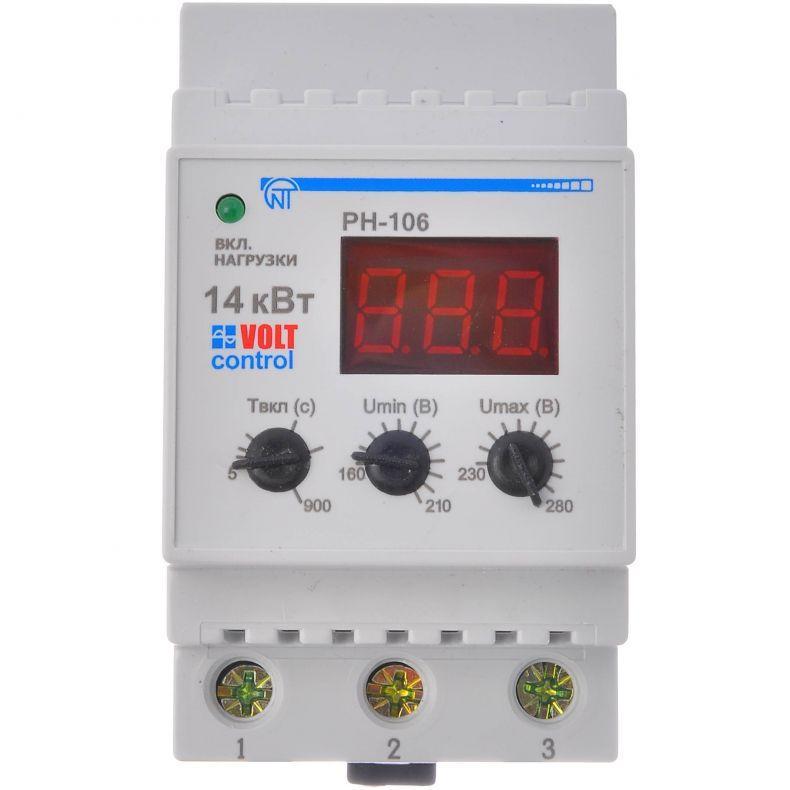

Минимально на обшивке реле находятся 2 led лампочки, по ним можно увидеть электричество на входе и выходе. Регуляция граничных пределов проводится потенциометром с делениями или кнопками с выведением цифр на экран.

Коммутирование в середине реле сделано по бистабильной схематике. У данной катушки 2 стабильных состояния. Энергия растрачивается только на манипуляции защёлки. Подбирая реле напряжения по параметрам стоит определить:

• рабочий разброс в вольтах;
• присутствие или неимение ламп напряжения;
• возможность монтажа верховой и нижней границы сработки;
• время отсоединения при сработке реле;
• период задержания появления энергии;
• наибольшую интенсивность в кВт.

По последнему компоненту нужно выбирать з излишком 20-25%. Когда надлежащего под имеющиеся нагрузки РКН нет, то приобретается аппарат малой мощности, а на его выходе устраивается пускатель магнитный.

Регулировать пороги следует так, чтоб они предоставляли нужную степень защиты, но не разрешали очень частого включения/выключения РКН. Отдельные реле выпускаются с предустановленными заводом порогами.

Эти РКН стоят подешевле, но выбирать их нужно повнимательнее. Ведь перенастройке они не подлежат, а при неверных расчётах понадобится закупить новый прибор.

Что лучше стабилизатор или реле?

Частенько опуская подсоединение в щитке контролирующего реле, мастера советуют приобретать в жилище стабилизатор вольтажа. Иногда это необходимо. Но имеются некоторые тонкости, что нужно принять во внимание при отборе отдельного варианта защиты приборов.

Стабилизатор более функциональный – он уравнивает напряжение, но отключается при завышенных параметрах оного. Если брать реле напряжения, то это только защищающая автоматика. Если сравнивать стабилизатор с РКН:

• более дорогостоящий и больше шума;
• не так чувствителен при резких сменах;
• не содержит способности для отладки показателей;
• более громоздкий.

При снижении входящего электричества, чтоб на выводе стабилизатора оставались потребные цифры, он напитывает больше электротока из общей сети. А это вызовет перегорание проводов, если они первоначально на это не спроектированы. Ещё один минус стабилизатора – не может ухватить стремительный прыжок напряжения из-за обрывания нуля.

Кроме стабилизирующих устройств и защищающего реле от смен вольтажа на проводах, возможно использовать расщепители чрезмерного и сниженного напряжения.

Однако у них, если сравнить с РКН длиннее время сработки. В первоначальное состояние эти расщепители нужно включать руками.

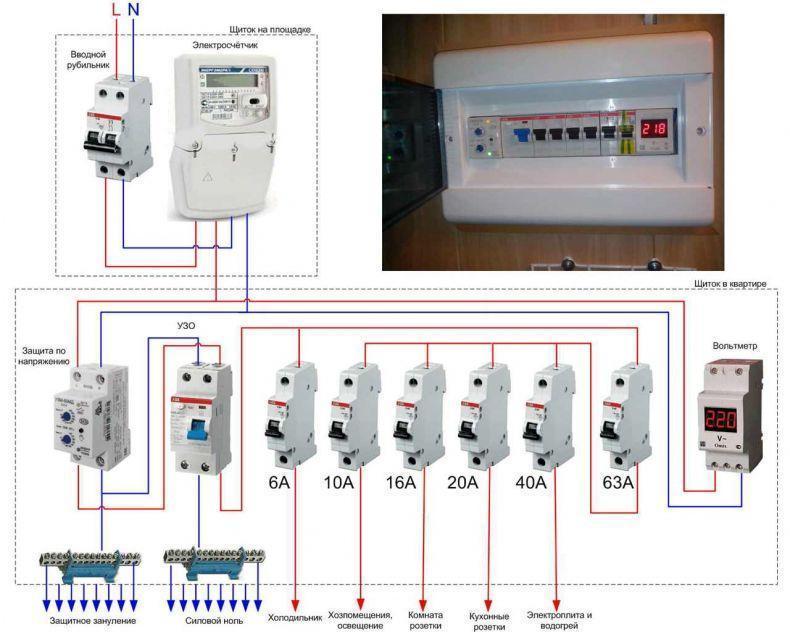

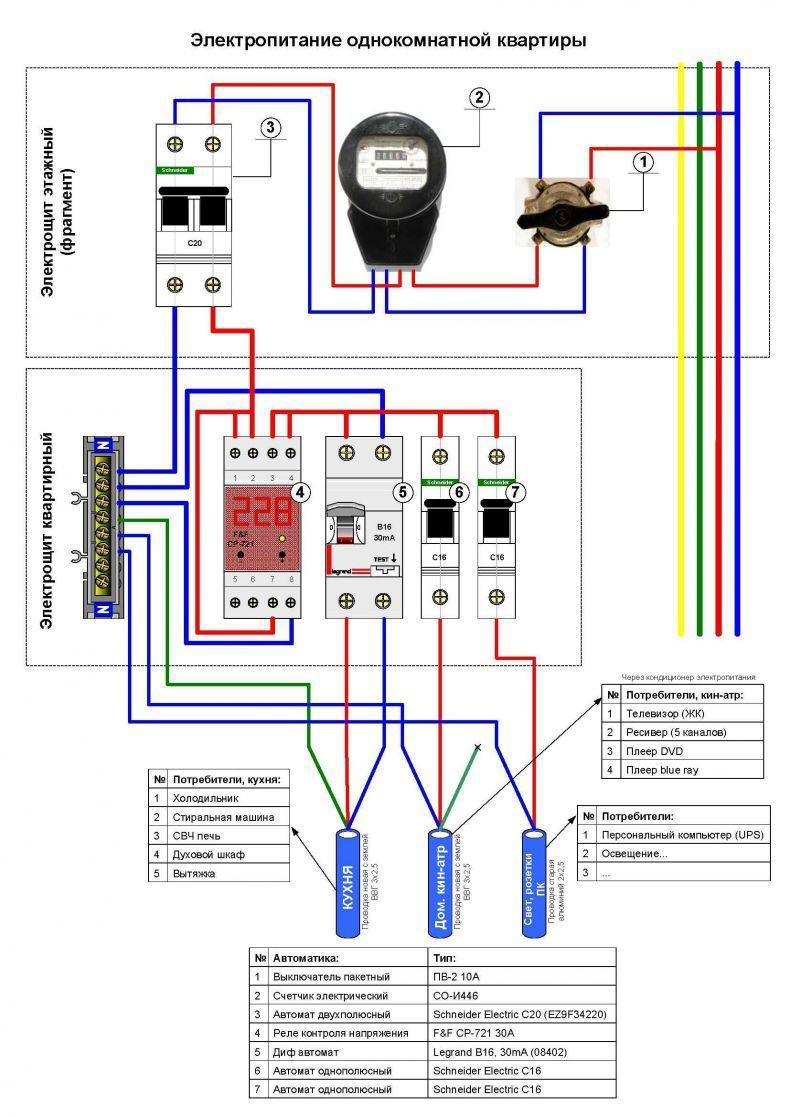

Схема подключения реле контроля напряжения

В электрическом щитке, реле напряжения полагается монтировать только после счётчика в разрыв фазного провода. Его предназначение – регламентировать и по потребности отсоединять фазу.

Его не разрешается подсоединять по иному. Главных схем соединения регулирующих устройств с одной фазой имеется 2:

• с нагрузкой за счёт РКН;
• с передачей нагрузки чрез контактор.

При устроении щитка в особняке используется первейшая модель. Разных моделек РКН с потребной мощью, продаётся много. По потребности эти реле получится пустить параллельно и 2-3 шт., подсоединив к ним свой комплект приборов. Установка совершается просто.

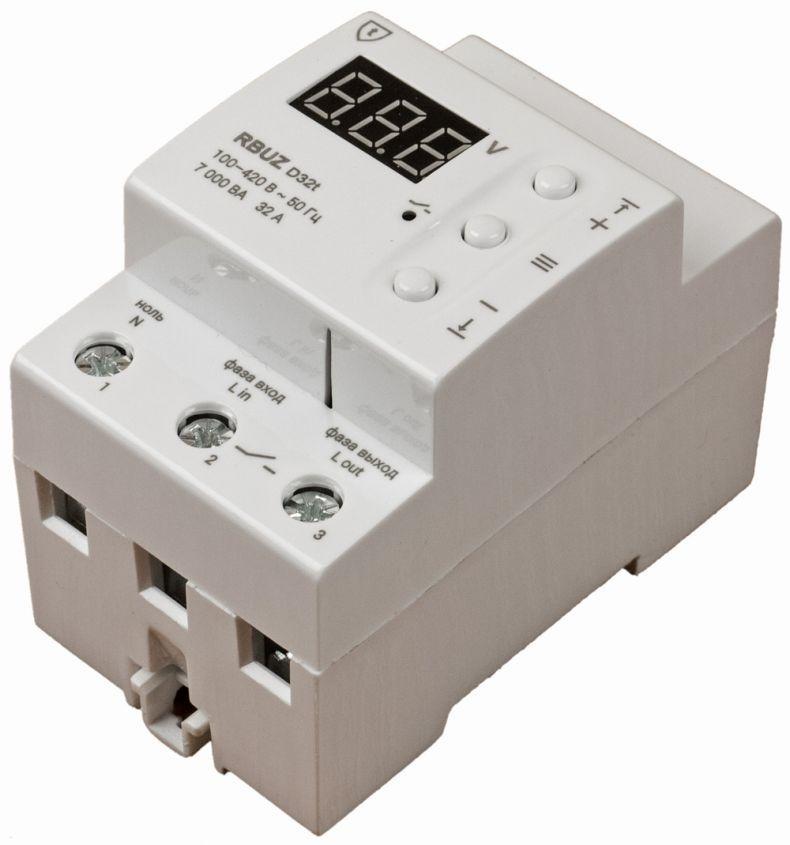

На форме стандартизированного реле с одной фазой есть 3 клеммы: нуль и фазы: вход и выход. Только нужно не попутать соединяемые провода.

Лайфхаки от мастера

Для несложного понимания в схематике подключения и избрании надлежащего реле контролирующего напряжение, проведён поиск материала с представлением всех подробностей функционирования этого аппарата.

Переключатель контролирующий напряжение в электросети предоставляет замечательную защиту от обрывания нуля и стремительных перемен вольтажа.

Подсоединить его нетрудно. Достаточно вставить надлежащие проводки в зажимы и закрутить их. Всегда используется типовая схема с непосредственной нагрузкой чрез РКН.

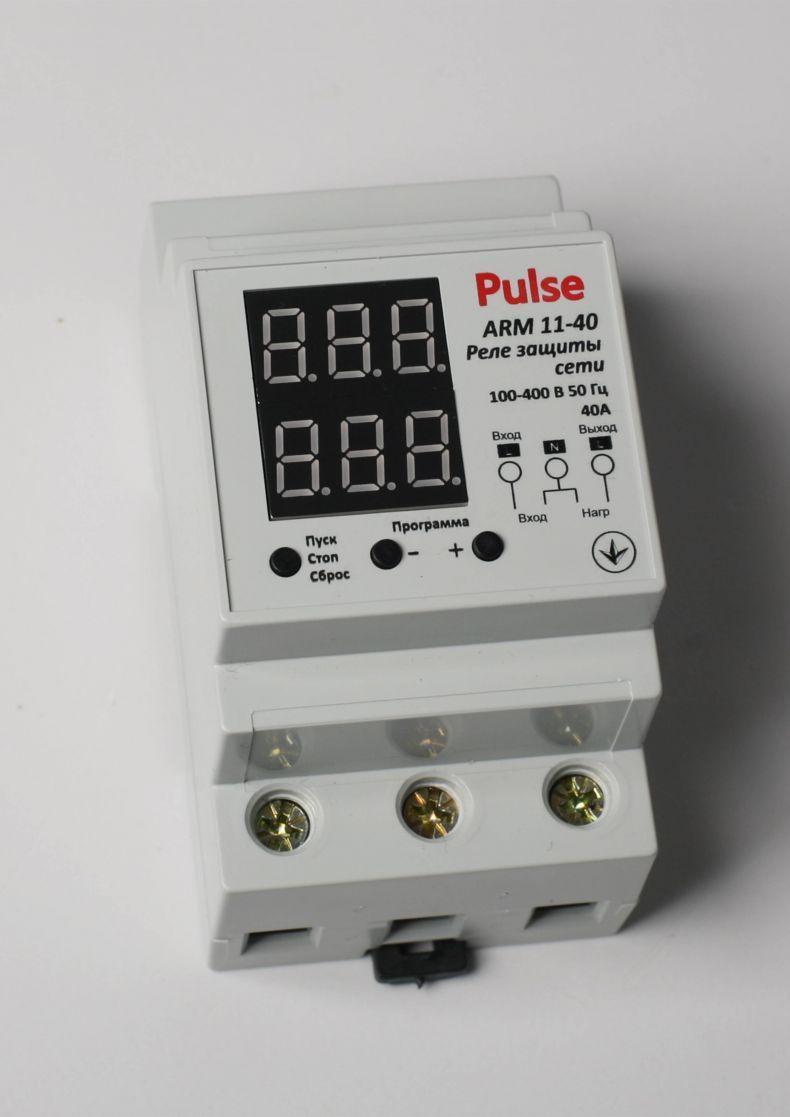

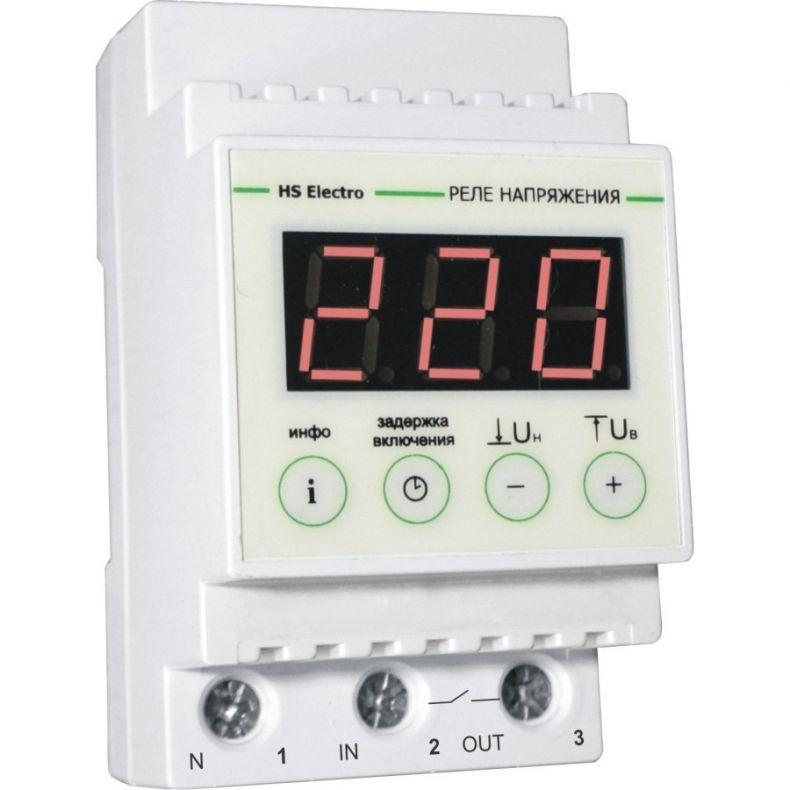

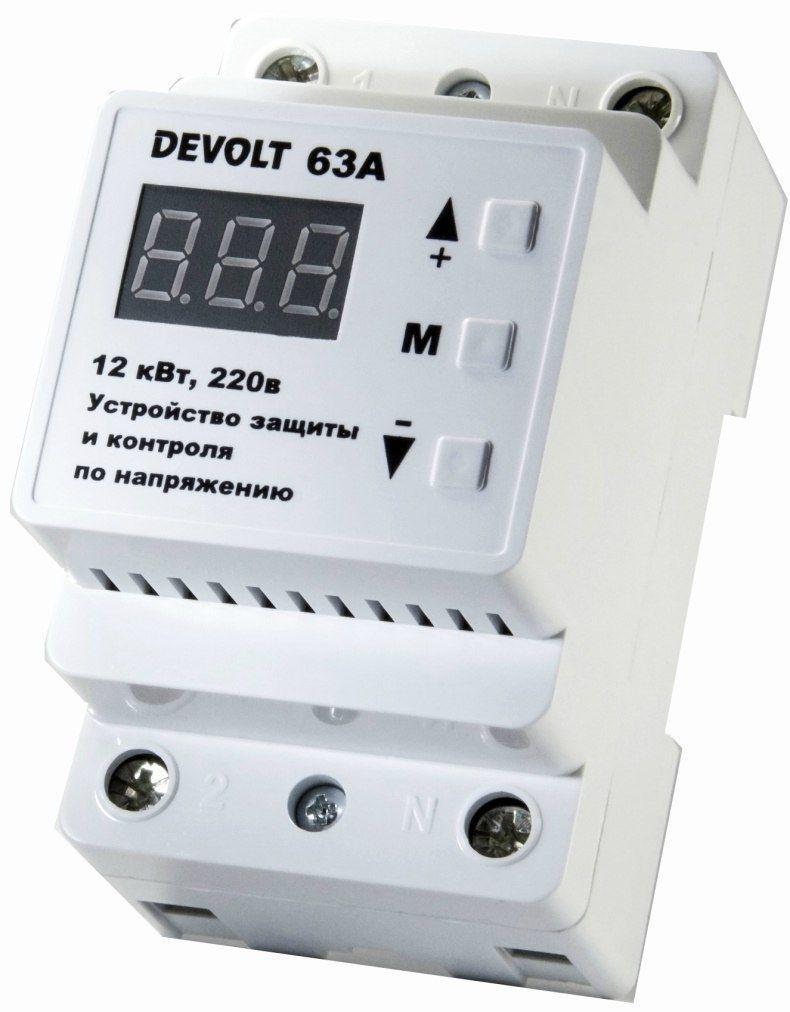

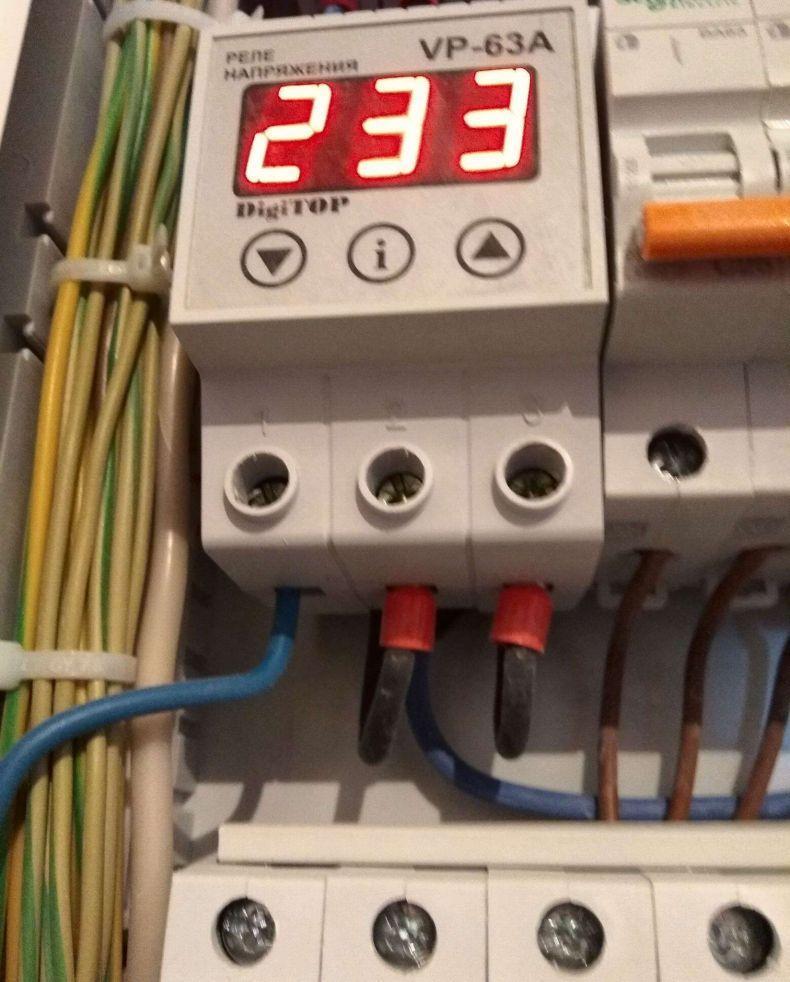

Фото реле контроля напряжения
